Обзор и тестирование материнской платы ASUS A88X-PRO

В связи с недавним анонсом нового флагманского набора системной логики AMD A88X, предназначенного в первую очередь для совместной работы с еще не представленными APU AMD Kaveri, большинство крупных компаний-производителей материнских плат представили свои модели на данном чипсете не дожидаясь выхода самих процессоров. На первый взгляд подобный шаг может показаться странным, однако если учесть, что решения с разъемом Socket FM2+ и чипсетом AMD A88X поддерживают существующие решения линеек AMD Trinity/Richland, все становится на свои места. Поскольку особенности самого чипсета мы раскрыли в обзоре GIGABYTE G1.SNIPER A88X, то предлагаем сразу же перейти к обзору новинки от компании ASUS из среднего ценового сегмента, а именно ASUS A88X-PRO.



Спецификации материнской платы ASUS A88X-PRO:

Производитель	ASUS
Модель	A88X-PRO (rev 1.0)
Чипсет	AMD A88X
Процессорный разъем	Socket FM2+
Поддерживаемые процессоры	AMD A / AMD Athlon
Частота используемой памяти	2400(O.C.) / 2250(O.C.) / 2200(O.C.) / 2133 / 1866 / 1600 / 1333 МГц
Поддержка памяти	4 x 1.5V DDR3 DIMM слота с поддержкой до 64 ГБ памяти
Слоты расширения	2 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	х16 х8+х8 х8+х8+х4
	2 x PCI Express 2.0 x1 2 x PCI
Дисковая подсистема	Чипсет AMD A88X поддерживает: 6 x SATA 6 Гбит/с Поддержка RAID 0, 1, 5, 10 и JBOD 2 x eSATA 6 Гбит/с
LAN	1 x Realtek RTL8111GR (10/100/1000 Мб/с)
Звуковая подсистема	Кодек Realtek ALC1150 8-канальный звук S/PDIF Out
Питание	24-контактный разъем питания ATX 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-пин) 4 x разъема системных вентиляторов (4-пин)
Охлаждение	Алюминиевые радиаторы на MOSFET соединенные тепловой трубкой с алюминиевым радиатором на чипсете
Внешние порты I/O	1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 4 x USB 3.0 2 x USB 2.0 2 x eSATA 1 x Optical S/PDIF out 5 x аудиопортов 1 х PS/2 (для подключения мышки либо клавиатуры)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин) 4 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 6 x SATA 6 Гбит/с 1 х COM 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF out 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS 1 х кнопка MemOK! 1 х разъем DRCT 1 х индикатор POST-кодов 1 х кнопка Direct Key 1 х кнопка USB BIOS Flashback 1 x переключатель TPU 1 x переключатель EPU
BIOS	64 Mb UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 1 х набор ASUS Q-Connectors 4 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры, мм	ATX 305 х 244
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

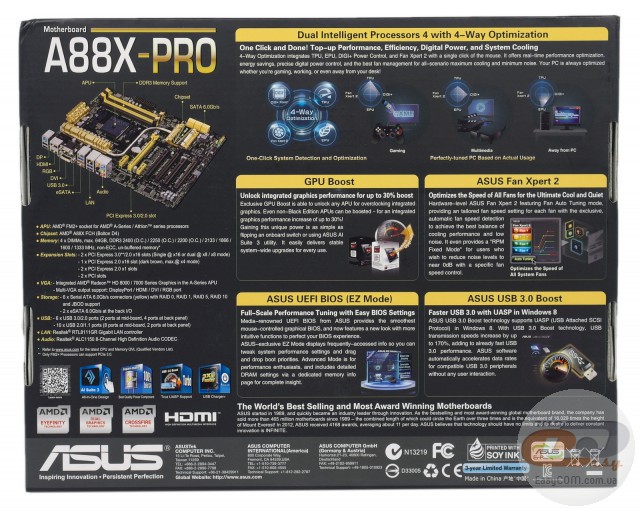

Поскольку упаковка новинки выполнена в едином стиле с ранее рассмотренными нами ASUS Z87-A и ASUS Z87-PRO, то в данном разделе мы сразу же перейдем к списку поддерживаемых технологий:

• Dual Intelligent Processors 4 with 4-Way Optimization – плата оснащена двумя интеллектуальными чипами: энергетическим процессором (Energy Processing Unit – EPU) и TurboV-процессором (TurboV Processing Unit – TPU). Четвертое поколение этих микросхем работает вместе с цифровой подсистемой питания DIGI+ и технологией Fan Xpert 2, что позволяет производить тонкую оптимизацию работы системы в зависимости от текущих потребностей пользователя.
• Remote GO! – фирменное программное обеспечение для беспроводного подключения компьютера к другим домашним цифровым устройствам, чтобы реализовать четыре сценария их использования: синхронизацию информации с поддерживаемыми облачными хранилищами, трансляцию мультимедийных файлов на DLNA-совместимые устройства, удаленное управление компьютером и передачу файлов с одного цифрового устройства на другое.
• Fan Xpert 2 – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
• GPU Boost – функция автоматического разгона интегрированного в процессор графического ядра, которая позволяет увеличить производительность вплоть до 30%.
• USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
• UEFI BIOS – ASUS A88X-PRO оснащается прошивкой BIOS с приятным графическим интерфейсом, основанным на микрокоде UEFI. Для упрощения работы пользователя, изменения в настройки можно вносить при помощи мыши.
• AI Suite III – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы не заходя в BIOS.
• Best Quality Power Component – в цепях питания материнской платы используются исключительно высококачественные компоненты, такие как японские твердотельные конденсаторы и дроссели с ферритовым сердечником.
• USB Charger+ – позволяет заряжать портативную технику не только в 3 раза быстрее, но и при выключенном ПК.
• AMD CrossFireX – материнская плата поддерживает технологию объединения видеокарт для совместного расчета графических эффектов с распределением линий по схемам х16 / х8+х8 / х8+х8+х4.

Дополнительно отметим поддержку технологий AMD Eyefinity и AMD Dual Graphics, а также соответствие новинки фирменной концепции 5X PROTECTION, которая включает в себя следующие особенности:

• благодаря наличию специальных предохранителей материнская плата ASUS A88X-PRO обладает повышенной степенью защиты от сверхтока и тока короткого замыкания;
• защита от электростатических повреждений;
• элементная база ASUS A88X-PRO включает в себя исключительно японские твердотельные конденсаторы с повышенным сроком службы (до 5000 часов);
• интерфейсная панель выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома и обладает повышенным сопротивлением процессам окисления, что делает ее в три раза более износостойкой;
• последним по порядку, но не по значимости является использование цифровых ШИМ-контроллеров для управления подсистемами питания центрального процессора и модулей оперативной памяти в соответствии с фирменной концепцией DIGI+ VRM.

И по традиции выскажем отдельную благодарность компании ASUS за заботу об окружающей среде, ведь коробка выполнена из переработанного картона, а вся полиграфия напечатана при помощи соевых чернил.

Комплект поставки ASUS A88X-PRO выглядит следующим образом:

• диск с драйверами и утилитами;
• инструкция пользователя;
• четыре SATA-шлейфа;
• набор ASUS Q-Connectors, которые существенно облегчают процесс подключения фронтальной панели корпуса ПК;
• заглушка интерфейсной панели.

Комплект поставки абсолютно достаточный для решения среднего ценового сегмента, а такая приятная мелочь как ASUS Q-Connectors существенно упрощает сборку системы.

Дизайн и особенности платы

Новинка выполнена на печатной плате черного цвета и оформлена в стиле других современных решений компании, где засилье темных оттенков выгодно разбавлено вкраплениями желтого цвета. Что касается компоновки набортных элементов, то все выполнено идеально, и никаких претензий, даже малейших, у нас не возникло.

На обратной стороне материнской платы находится только привычная усилительная пластина процессорного разъема. Также обращаем ваше внимание на весьма приятный факт, что все радиаторы надежно закреплены на текстолите при помощи винтов.

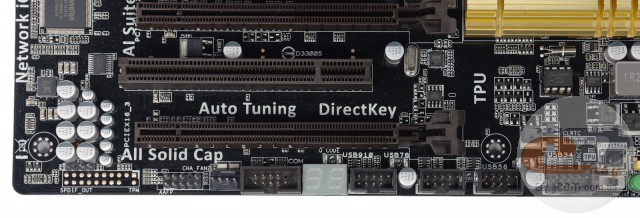

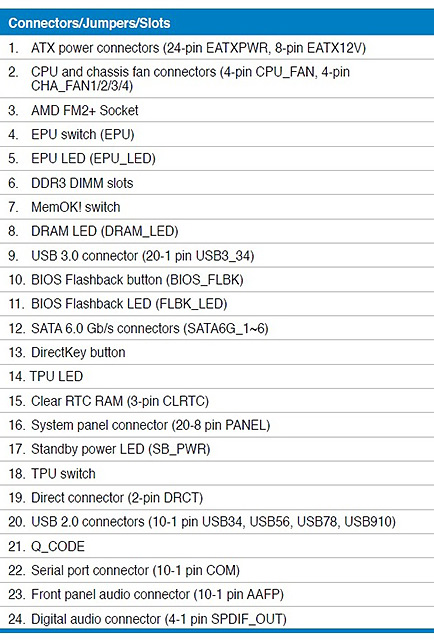

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, один из четырех разъемов для подключения системных вертушек, индикатор POST-кодов, разъем COM, а также четыре колодки для подключения портов USB 2.0. Всего на плате силами чипсета реализована поддержка десяти портов USB 2.0: восьми внутренних и двух на интерфейсной панели.

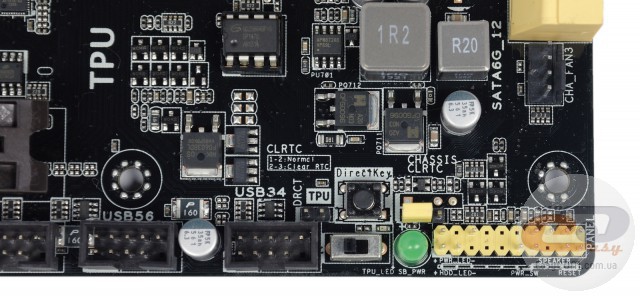

Ближе к правому углу текстолита расположены: колодка подключения фронтальной панели, кнопка DirectKey которая служит для быстрого доступа к BIOS, разъем DRCT, который позволяет подключить дополнительную кнопку для перехода в BIOS и вынести ее, к примеру, на фронтальную панель корпуса.

Отдельного упоминания заслуживает переключатель TPU, который имеет два положения: «Выкл.» и «Вкл.» (активация автоматического разгона системы при помощи увеличения множителя и перевод графического ядра процессора в режим TURBO).

Напоминаем, что функцию разгона следует задействовать до включения ПК.



Возможности организации дисковой подсистемы представлены шестью портами SATA 6 Гбит/с. Все они функционируют благодаря чипсету. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5, RAID 10 и JBOD. Все разъёмы SATA расположены параллельно плате, соответственно, даже наиболее длинные карты расширения не смогут затруднить к ним доступ. Также силами чипсета реализованы два порта eSATA 6 Гбит/с, расположенные на интерфейсной панели. Поскольку чипсет способен обеспечить одновременную работу восьми интерфейсов SATA, то какие-либо ограничения по одновременному использованию озвученных выше портов отсутствуют.

Колодка для подключения выносной панели с портами USB 3.0 по традиции расположена на правой стороне печатной платы, рядом с портами SATA. Всего новинка может похвастаться поддержкой шести соответствующих портов: двух внутренних и четырех на интерфейсной панели. Четыре из них (два внутренних и два на интерфейсной панели) функционируют благодаря чипсету, в то время как работа двух дополнительных разъемов осуществляется силами контроллера ASMedia ASM1042.

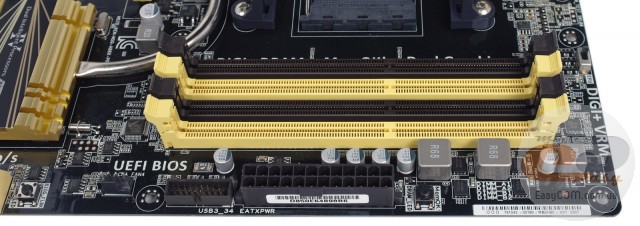

Системная плата ASUS A88X-PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются планки памяти, функционирующие на частотах от 1333 до 2133 МГц в номинальном режиме и до 2400 МГц в разгоне.

Несмотря на заявленную производителем поддержку 64 ГБ оперативной памяти, фактический максимальный объем составит не более 32 ГБ в связи с отсутствием в продаже планок емкостью больше 8 ГБ. Однако и этого будет более чем достаточно для решения всех поставленных пользователем задач.

Также отметим наличие кнопки MemOK!, которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также тумблера, отвечающего за активацию функции энергосбережения (EPU).

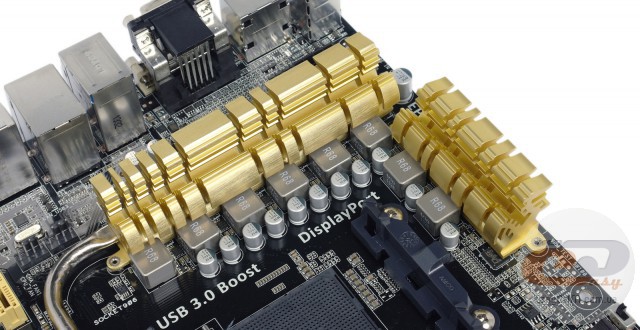

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета AMD A88X, а два других накрывают компоненты подсистемы питания. Для повышения эффективности отвода тепла от полевых транзисторов один из двух соответствующих радиаторов соединен тепловой трубкой с радиатором на чипсете.

В процессе тестирования их температура не превышала 34,1°C, что является отличным результатом.

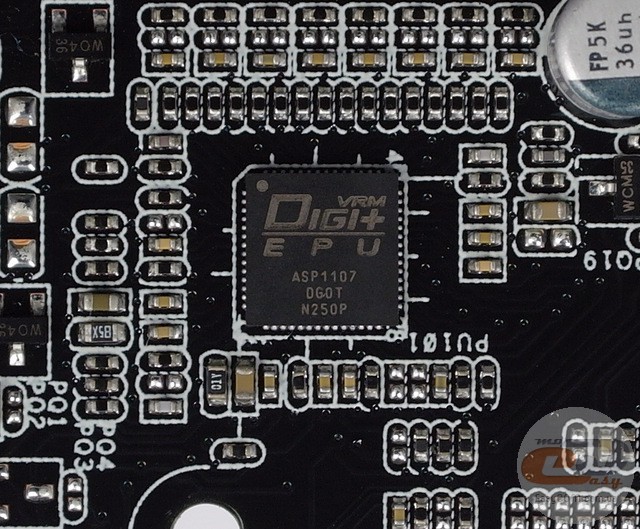

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1107 со встроенной системой управления энергопотреблением DIGI+. Все компоненты, из которых состоит узел питания процессора, отличаются высокой степенью надежности: используются японские твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.



Для расширения функциональности материнской платы у пользователя есть в распоряжении семь слотов:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 2.0 x1;
4. PCI;
5. PCI Express 3.0 x16 (в режиме х8);
6. PCI;
7. PCI Express 2.0 x16 (в режиме х4).

Как видим, выбор достаточно широкий, ведь для установки видеокарт доступны три слота PCI Express х16. Первые два подключены к процессору, поэтому делят между собой доступные 16 линий стандарта PCI Express 3.0 (в случае если установлен APU AMD Kaveri), третий разъем подключен к чипсету и всегда использует четыре линии стандарта PCI Express 2.0.

С учетом поддержки технологии AMD CrossFireX, при установке нескольких видеокарт мы получим следующие варианты распределения линий: х16 / х8+х8 / х8+х8+х4, что является очень хорошим вариантом и отлично подойдет для монтажа двух высокопроизводительных графических адаптеров. Если говорить о совместимости материнской платы с габаритными видеокартами, то вы без проблем сможете установить три видеоускорителя с двухслотовой системой охлаждения, либо два с трехслотовой. В первом случае в свободном доступе у вас останется один разъем PCI Express x1 и один PCI, а во втором – лишь один слот PCI Express x1.

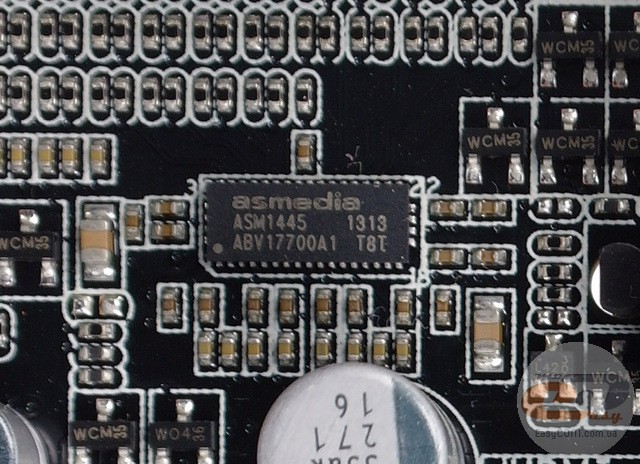

Если же вы решили воспользоваться возможностями интегрированного в APU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1445.

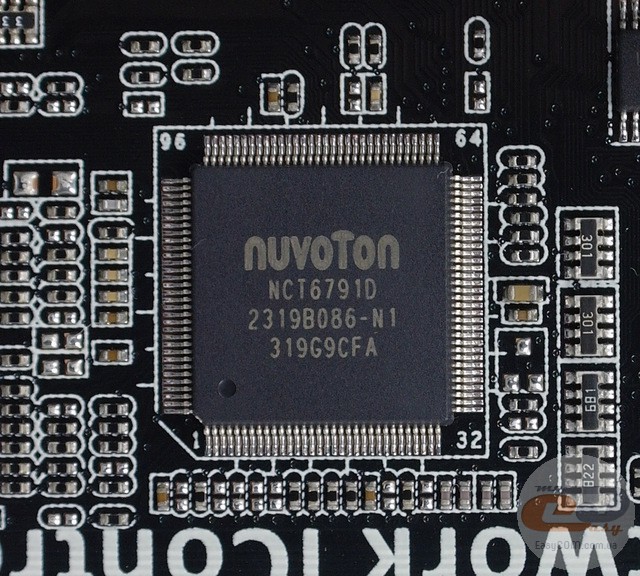

Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портом COM, а также обеспечивает мониторинг.

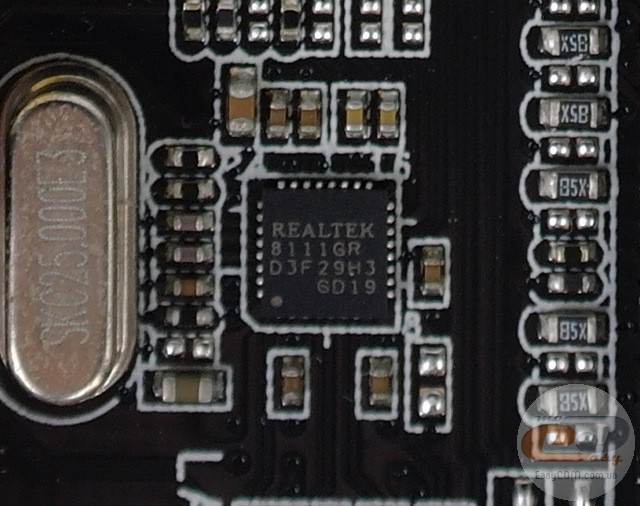

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111GR.

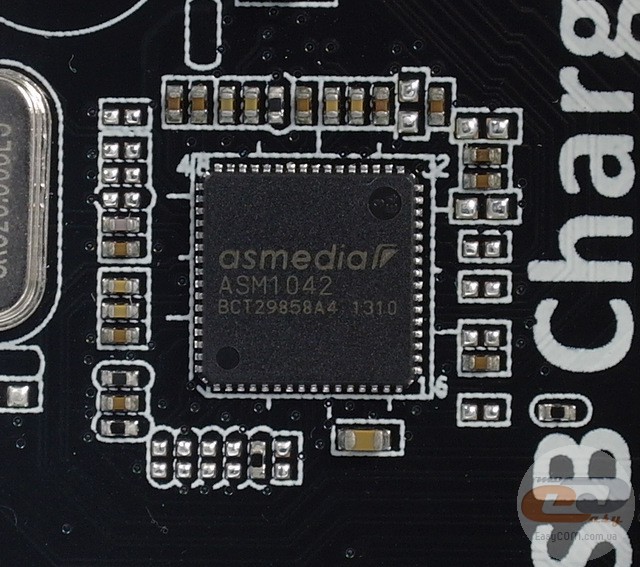

Корректное функционирование двух дополнительных портов USB 3.0 обеспечено за счет контроллера ASMedia ASM1042.

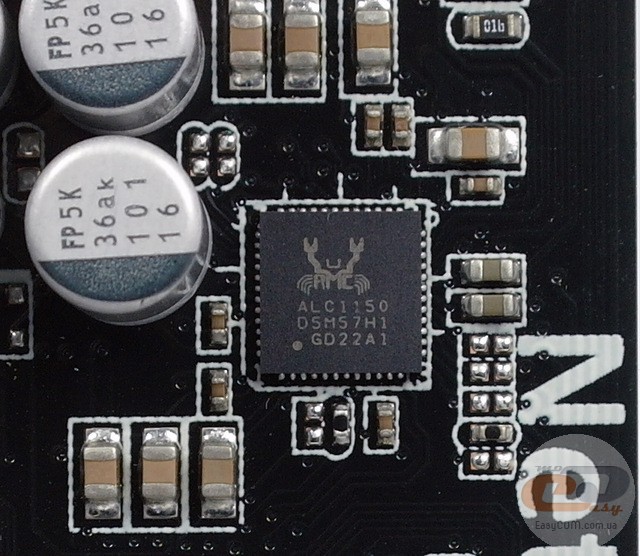

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

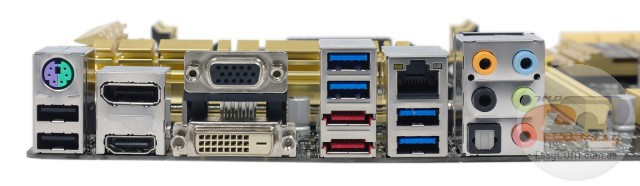

Интерфейсная панель модели ASUS A88X-PRO в соответствии с концепцией 5X PROTECTION выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома, что делает ее более износостойкой. Она включает в себя следующие порты:

• 1 x HDMI;
• 1 х DisplayPort;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x PS/2 для подключения мышки либо клавиатуры;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 2 x eSATA 6 Гбит/с;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов.

Подобную компоновку интерфейсной панели можно смело назвать оптимальной не только для решений среднего ценового сегмента, но и для флагманских моделей. Судите сами: в наличии есть все наиболее востребованные видеовыходы, удобное подключение многоканальной акустики, большое количество портов USB, а также два интерфейса eSATA. Дополнительно отметим поддержку подключения периферии с разъемом PS/2, а также возможность вынести на интерфейсную панель ПК порт COM при помощи соответствующего разъема на печатной плате.

Возможности организации охлаждения внутри системного корпуса у ASUS A88X-PRO достаточно широкие. В наличии пять 4-контактных разъемов для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как четыре других предназначены для системных вертушек.

UEFI BIOS

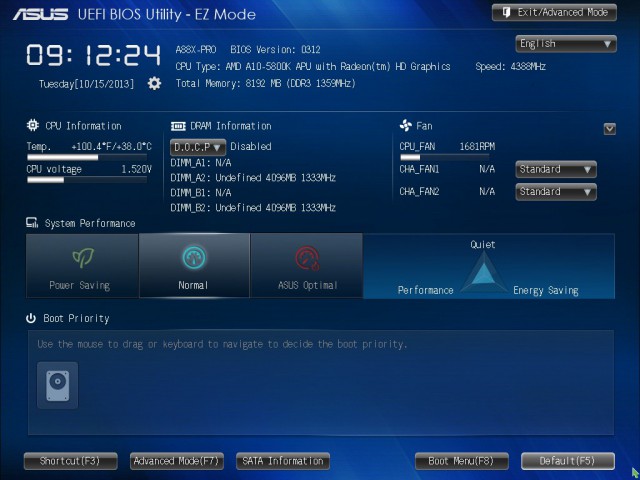

Материнская плата ASUS A88X-PRO использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессора. Также в этом разделе можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти.

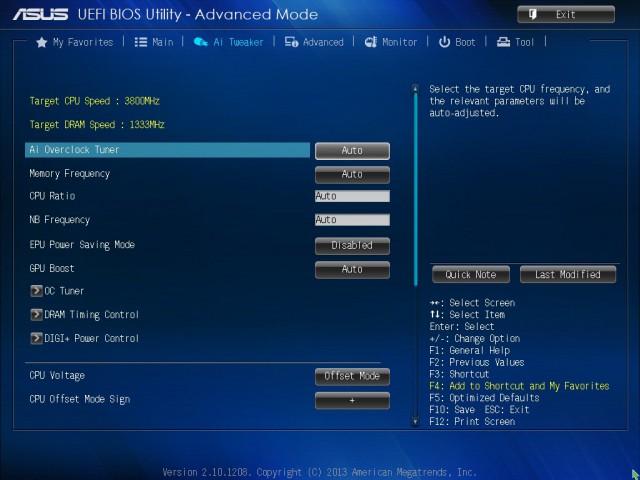

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

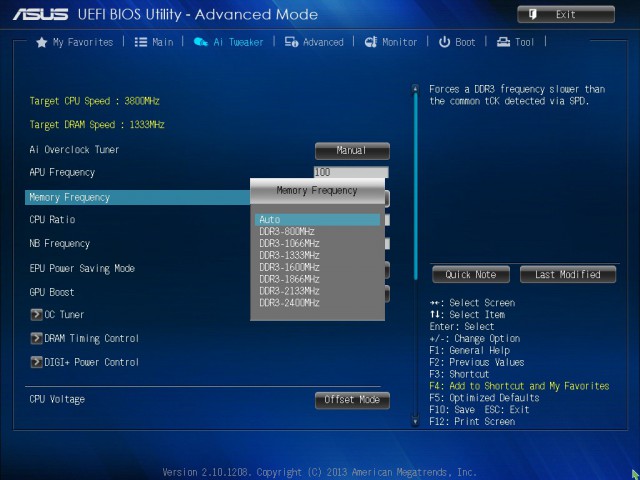

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 2400 МГц.

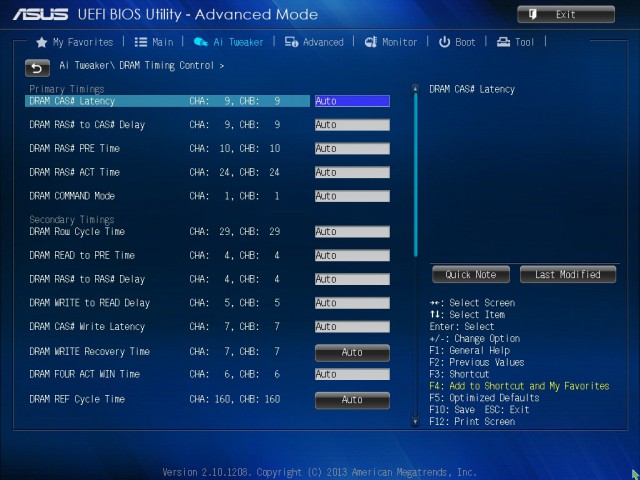

Также, при необходимости, можно получить доступ к регулировкам задержек памяти.

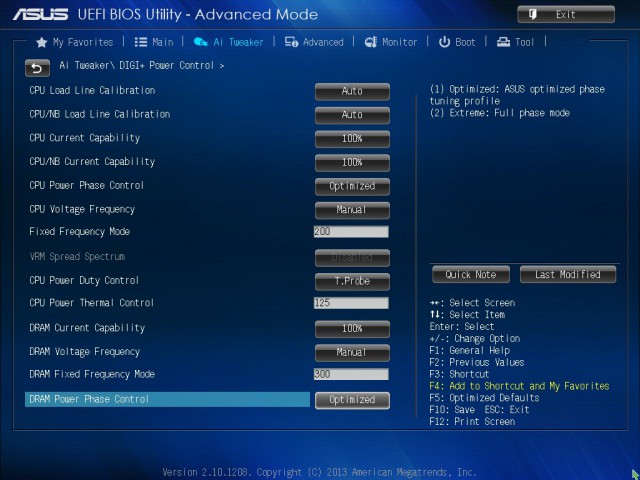

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой системой питания DIGI+.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

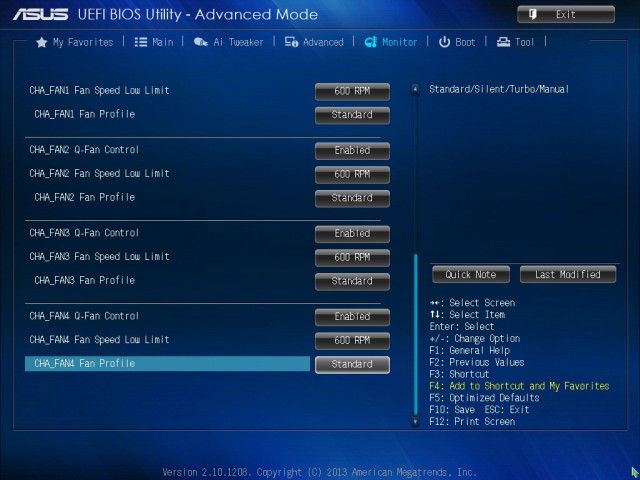

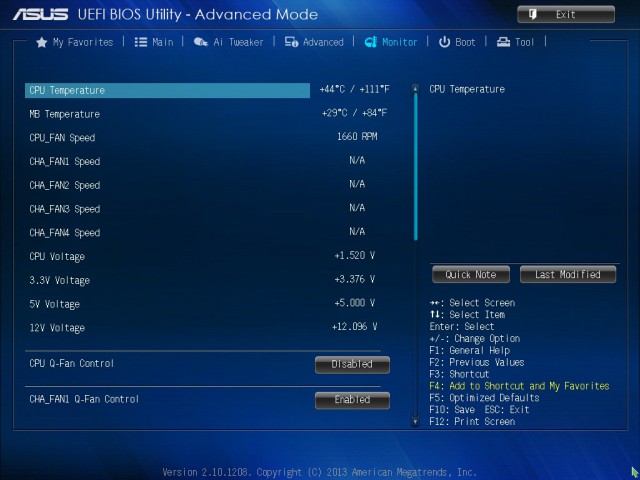

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.

Дополнительно в данном разделе можно следить за:

• напряжением на ядре процессора;
• напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.

Возможности разгона

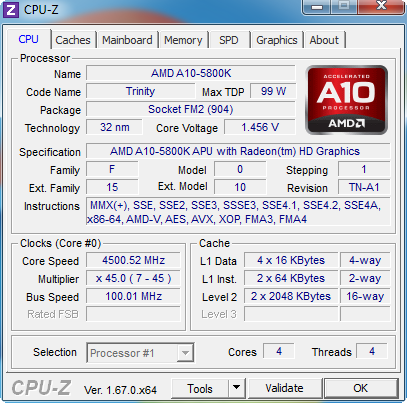

В ручном режиме, при помощи простого увеличения множителя, удалось добиться стабильной работы системы при частоте APU AMD A10-5800K 4500 МГц и напряжении 1,456 В, что является хорошим результатом для качественной материнской платы.

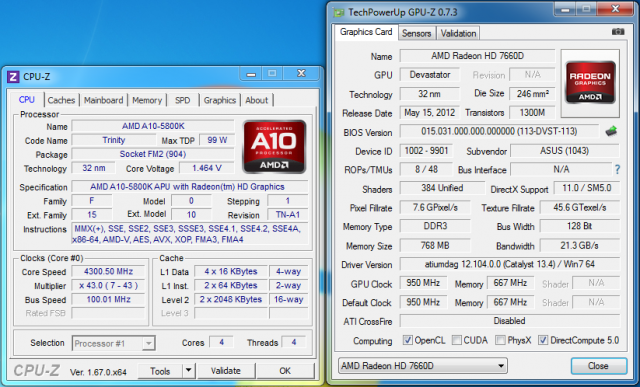

Использование возможностей по автоматическому разгону при помощи переключателя TPU позволило повысить частоту процессора до 4300 МГц, а графического ядра - до 950 МГц.

Отдельно отметим, что утилита GPU-Z некорректно отображает частоту работы графического ядра по умолчанию, которая на самом деле составляла 800 МГц.

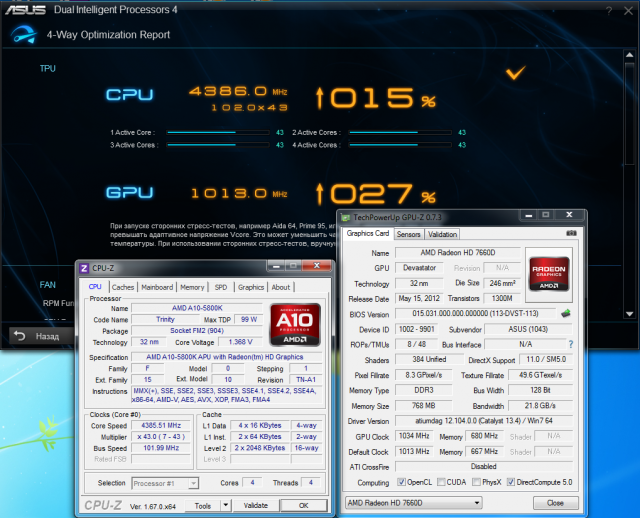

После активации функции автоматического разгона в комплектном ПО ASUS AI Suite III, частота работы процессора составила 4385 МГц, в свою очередь GPU работал на скорости 1034 МГц.

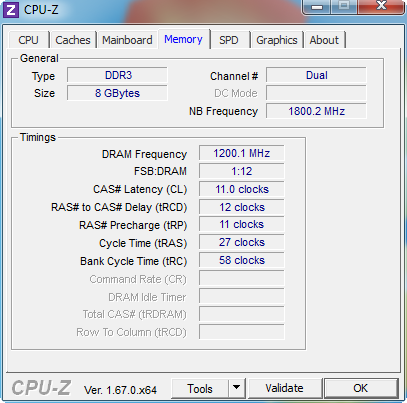

Используя соответствующий профиль в настройках BIOS, частоту работы модулей оперативной памяти было поднято до 2400 МГц. При этом система функционировала стабильно.

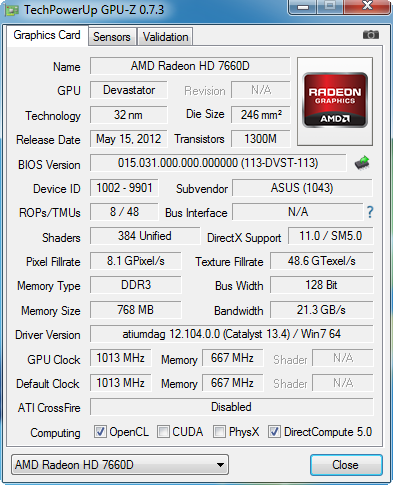

Активировав профиль «Extreme» в BIOS мы получили рабочую частоту графического ядра равную 1013 МГц.

В итоге, возможности материнской платы по реализации разгонного потенциала процессора и интегрированного графического ядра заслужено получают наивысшую оценку, не только за отличные результаты, но и за удобство использования предложенных производителем вариантов по автоматическому разгону.

Тестирование

Для проверки возможностей материнской платы ASUS A88X-PRO использовалось следующее оборудование:

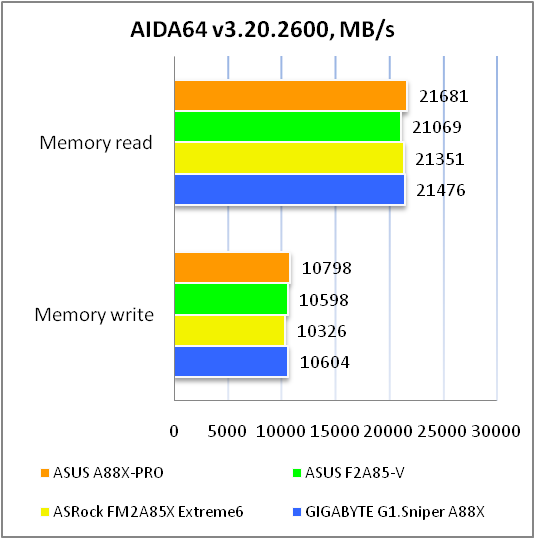

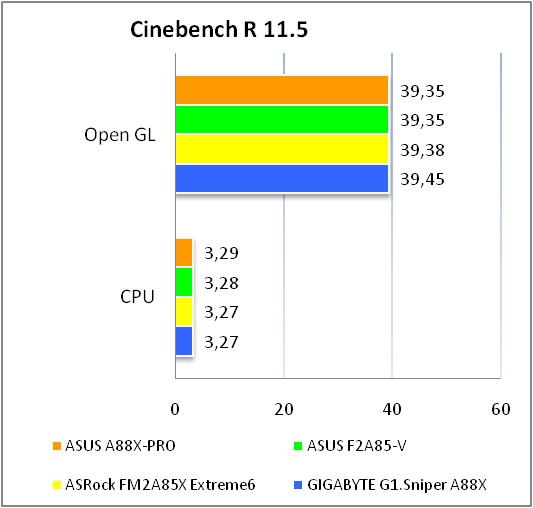

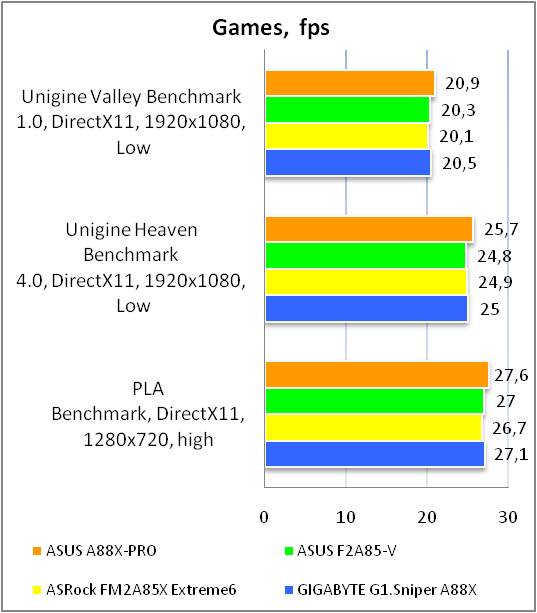

Результаты тестов

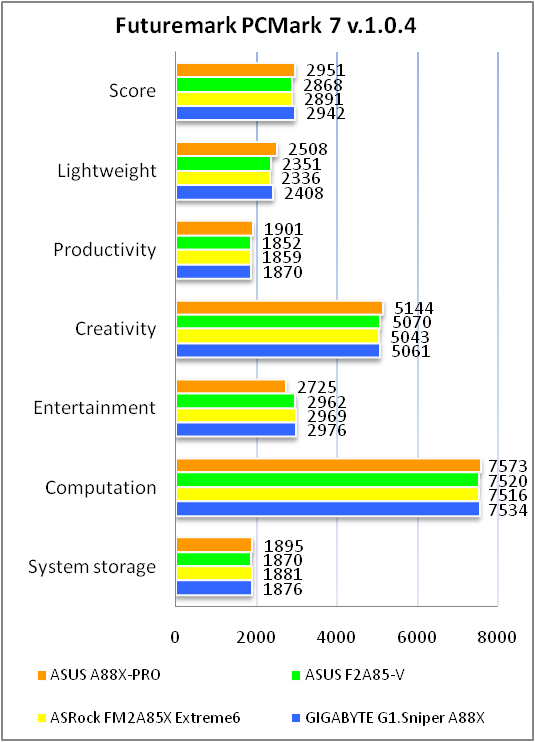

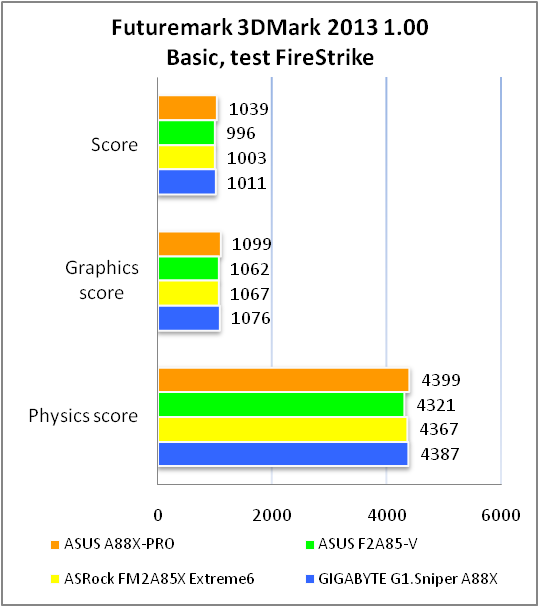

В процессе тестирования ASUS A88X-PRO показала производительность на уровне с конкурентами. Исходя из полученных результатов, можно сделать вывод о качественном исполнение платы и хорошей оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC1150

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

По традиции отметим отличное качество звука, обеспечиваемого флагманским аудиокодеком Realtek ALC1150. Для ценителей же бескомпромиссного звука всегда есть возможность установить дискретную аудиоплату, благо в наличии есть слоты расширения как PCI (для более доступных решений), так и PCI Express (для современных устройств).

Выводы

Подводя итоги нашего первого знакомства с материнскими платами от компании ASUS, основанными на новом флагманском чипсете AMD A88X, отметим, что тестируемая модель ASUS A88X-PRO показала себя как очень сбалансированное решение, которое лишено каких-либо ярко выраженных недостатков.

В качестве основных ее преимуществ выделим эффективную систему охлаждения, широкие возможности по реализации разгонного потенциала APU от AMD, большое количество портов USB 3.0 и SATA 6 Гбит/с, а также отличную компоновку интерфейсной панели.

Отдельного упоминания заслуживают соответствие концепции 5X PROTECTION и функция 4-Way Optimization, при помощи которой у вас есть возможность настроить работу системы исключительно под ваши нужды.

В итоге, материнская плата ASUS A88X-PRO является отличным решением среднего ценового диапазона. Она точно не разочарует ни геймеров, ни начинающих оверклокеров, ни обычных пользователей, которые находятся в поиске сбалансированной модели, способной работать как с новыми APU AMD Kaveri, так и с текущими моделями серий AMD Trinity/Richland.

Достоинства:

• надежная 8-фазная цифровая подсистема питания DIGI+;
• улучшенная элементная база и соответствие концепции 5X PROTECTION для более надёжной и стабильной работы материнской платы;
• поддержка большого количества портов USB 3.0 и SATA 6 Гбит/с;
• поддержка двух интерфейсов eSATA 6 Гбит/с на интерфейсной панели;
• использование очень качественного аудиокодека;
• поддержка технологий AMD CrossFireX, AMD EYEFINITY и AMD DUAL GRAPHICS;
• отличная компоновка интерфейсной панели;
• наличие кнопки DirectKey для быстрого доступа к настройкам BIOS;
• наличие кнопки BIOS Flashback для обновления прошивки BIOS;
• наличие переключателей TPU и EPU, отвечающих за автоматический разгон и оптимизацию энергопотребления системы;
• поддержка ряда полезных фирменных технологий: MemOK!, USB Charger+, USB 3.0 Boost и других;
• хороший разгонный потенциал;
• эффективная система охлаждения.

Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, AVerMedia, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
