Обзор и тестирование материнской платы ASUS AM1I-A
10-07-2015
Компания ASUS продолжает расширять модельный ряд материнских плат для платформы AMD AM1, которая в первую очередь предназначена для сборки максимально доступных и энергоэффективных ПК. Одной из ключевых идей данной платформы является сравнительно небольшая конечная стоимость комплекта из процессора и материнской платы − от $65 до $95 (в зависимости от модели используемого APU), что является очень выгодной покупкой для потребителя. Также отметим, что предназначенные для AMD AM1 процессоры выполнены в дизайне SoC. Они включают в себя не только вычислительные, но и графические ядра, а также ряд контроллеров, что позволило отказаться от использования отдельного набора системной логики, а также от необходимости покупки дискретной видеокарты.
Более подробно с платформой AMD AM1 вы можете ознакомиться в обзорах процессора AMD Athlon 5350 и материнской платы MSI AM1I, ну а мы тем временем перейдем к знакомству с ASUS AM1I-A − компактным решением формата Mini-ITX, со средней стоимостью порядка $35 – 40.
Спецификация материнской платы ASUS AM1I-A:
Производитель |
ASUS |
Модель |
AM1I-A (rev 1.02) |
Процессорный разъем |
Socket AM1 |
Поддерживаемые процессоры |
AMD Athlon / AMD Sempron |
Частота используемой памяти |
1600 / 1333 / 1066 МГц |
Поддержка памяти |
2 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти |
Слоты расширения |
1 x PCI Express 2.0 x4 |
Дисковая подсистема |
Контроллер SATA в составе APU поддерживает: 2 x SATA 6 Гбит/с |
LAN |
1 x Realtek RTL8111GR (10/100/1000 Мбит/с) |
Звуковая подсистема |
Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальный звук |
Питание |
24-контактный разъем питания ATX 4-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 1 x разъем системного вентилятора (4-контактный) |
Внешние порты I/O |
1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 1 x COM 3 x аудиопорта 2 х PS/2 |
Внутренние порты I/O |
2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 2 x SATA 6 Гбит/с 1 х разъем TPM 1 х разъем COM 1 х разъем LPT 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS |
BIOS |
UEFI AMI BIOS 64 Мбит Flash ROM, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a |
Комплектация |
руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели |
Форм-фактор, размеры |
Mini-ITX 170 х 170 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация

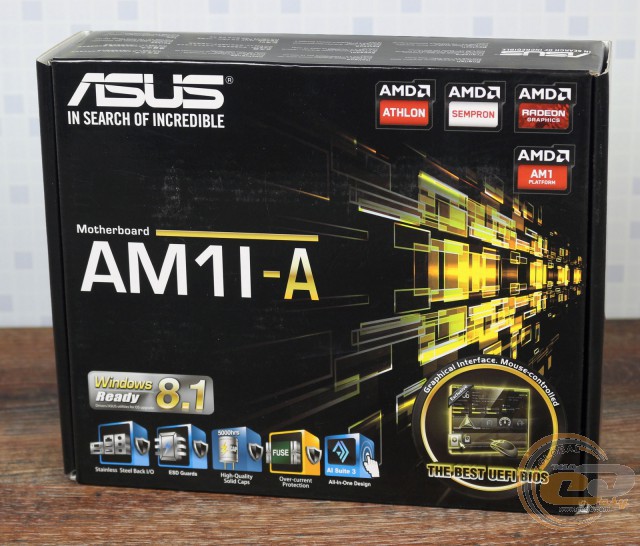

Материнская плата ASUS AM1I-A поставляется в достаточно компактной картонной коробке, украшенной качественной цветной полиграфией в фирменном стиле. На лицевой стороне, помимо наименований компании-производителя и модели устройства, отмечено наличие микросхем для защиты от электростатических разрядов и чрезмерного тока, а также указана поддержка удобного интерфейса UEFI BIOS и Windows 8.1.
На обратной стороне упаковки расположено изображение материнской платы, ее краткая техническая спецификация, а также приведен перечень поддерживаемых технологий и особенностей:
- ASUS USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
- AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
- Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
- ASUS Fan Xpert – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.

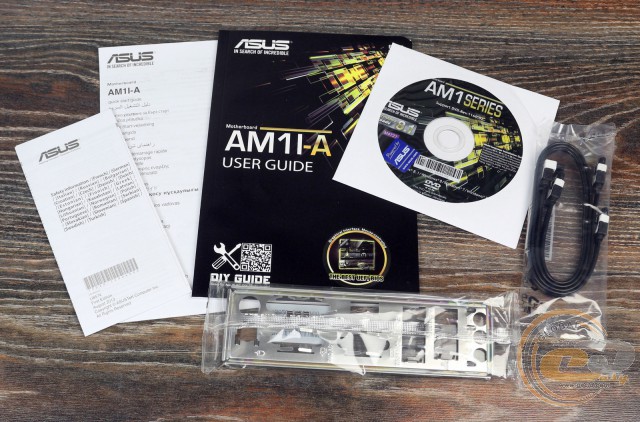

Комплект поставки устройства включает в себя исключительно самое необходимое, а именно: заглушку интерфейсной панели, два кабеля SATA, диск с ПО и руководство пользователя.
Дизайн и особенности платы

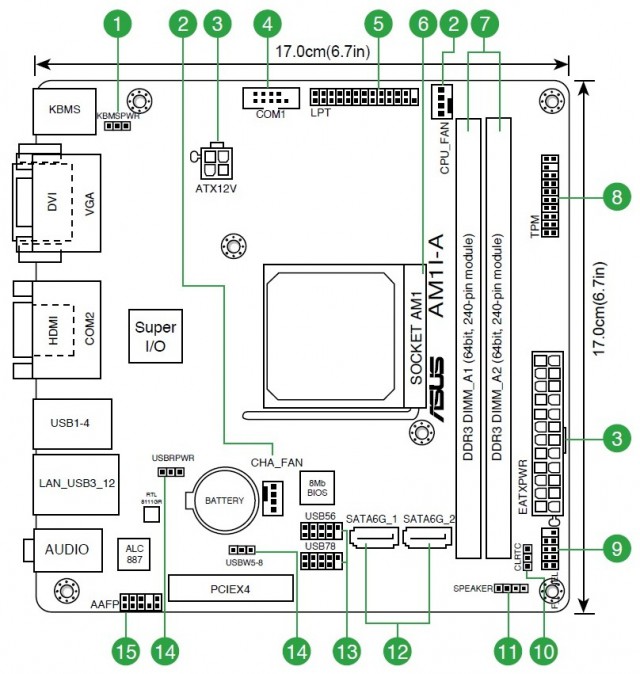

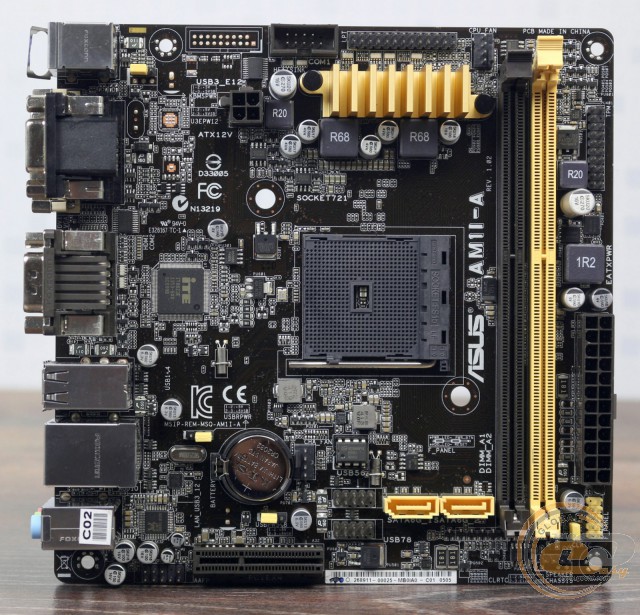

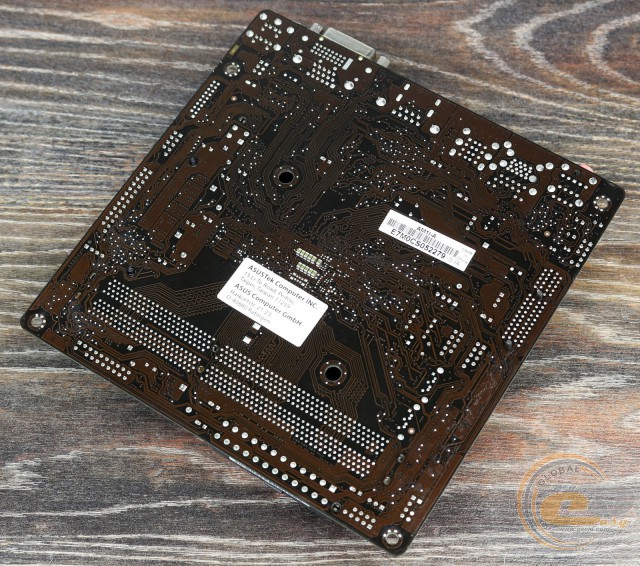

Новинка выполнена на печатной плате темно-коричневого цвета в формате Mini-ITX (170 х 170 мм) и оформлена весьма лаконично в уже привычных цветах компании ASUS. Ввиду отсутствия чипсета и малого количества элементов, все компоненты расположены на достаточном отдалении друг от друга для большего удобства сборки, несмотря на компактные габариты самой платы.
Поскольку процессоры семейства AMD Kabini обладают весьма низким уровнем TDP и нет необходимости в установке габаритных систем охлаждения, то вполне логично, что на обратной стороне отсутствует и опорная пластина процессорного разъема.

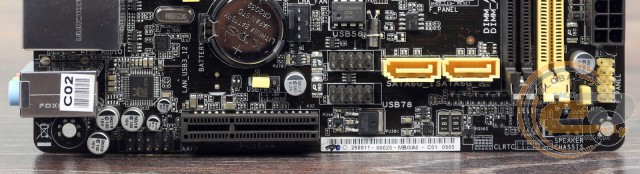

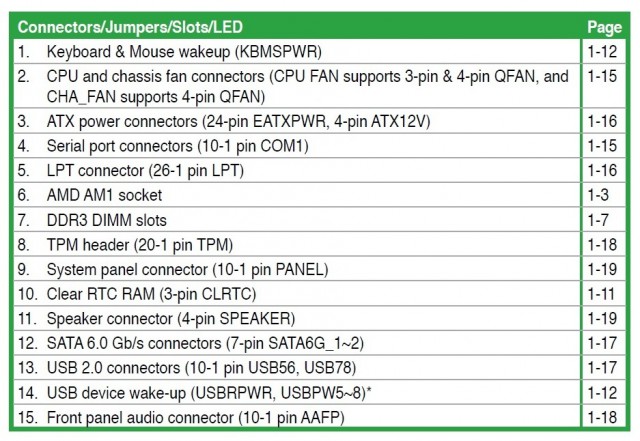

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, джампер для сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то два соответствующих порта на интерфейсной панели также реализованы силами интегрированного в процессор контроллера.

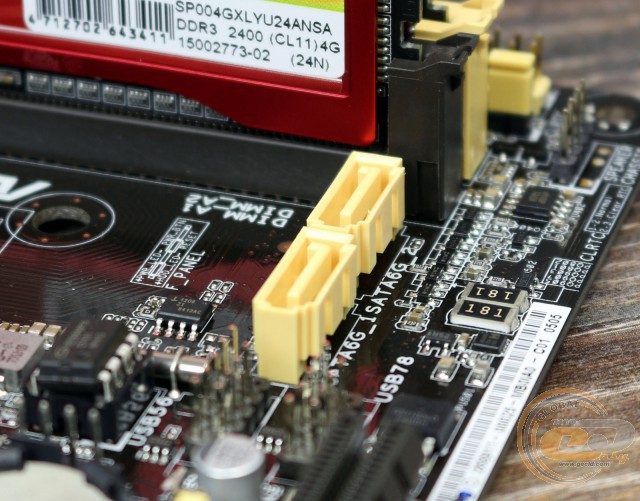

Возможности организации дисковой подсистемы представлены двумя портами SATA 6 Гбит/с, расположенными перпендикулярно поверхности печатной платы. Оба интерфейса функционируют благодаря контроллеру в составе процессора.

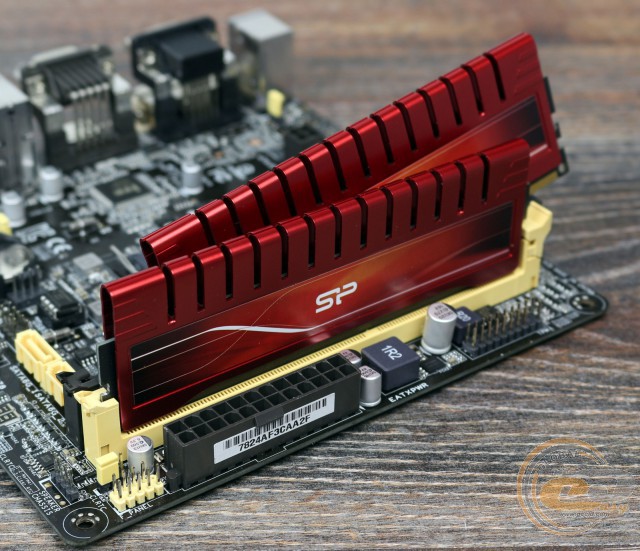

Системная плата ASUS AM1I-A оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками только с одной стороны. Поддерживаются планки памяти, функционирующие на частотах до 1600 МГц в номинальном режиме.
Несмотря на заявленную производителем поддержку 32 ГБ оперативной памяти, фактический максимальный объем составит не более 16 ГБ в связи с отсутствием в продаже планок емкостью больше 8 ГБ. Однако и этого будет более чем достаточно для решения всех поставленных пользователем задач перед системой начального уровня. Отдельно напомним, что интегрированный в процессор контроллер оперативной памяти поддерживает исключительно одноканальный режим работы установленных модулей.
Также отметим расположенный на правой стороне разъем TPM, предназначенный для подключения модуля криптографической защиты.

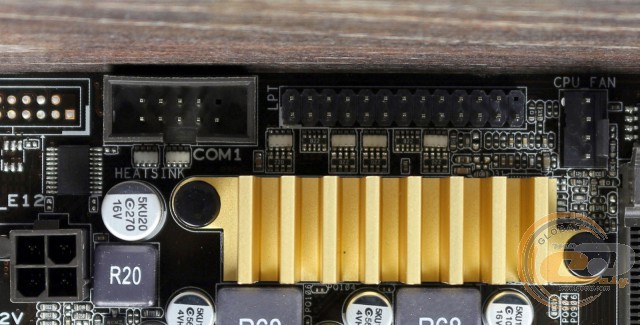

В верхней части расположились порты COM и LPT, а также разъем подключения процессорного кулера.

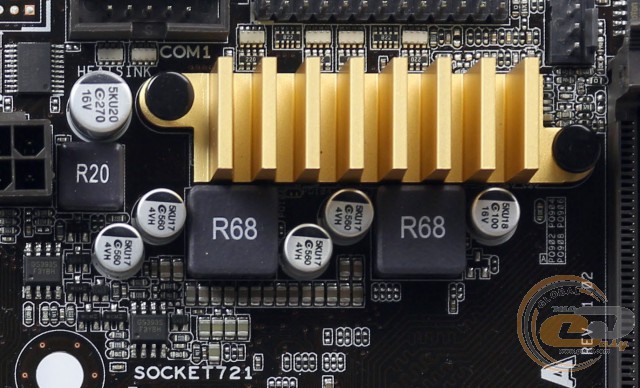

Питание процессора осуществляется по 2-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере Richteck RT8179B. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются японские твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

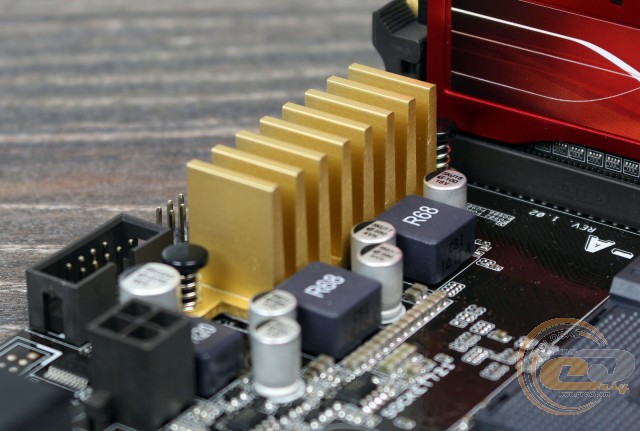

Поскольку материнская плата лишена чипсета, то ее система охлаждения состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от элементов подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор на полевых транзисторах – 44,1°C (при разгоне − 52,2°C);
- дроссели подсистемы питания – 47,2°C (при разгоне − 54,1°C).
Продемонстрированные результаты говорят нам о том, что предустановленная система охлаждения отлично справляется со своими непосредственными обязанностями.

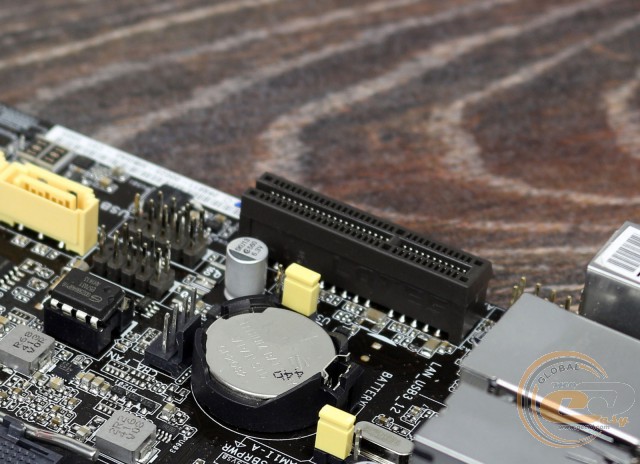

Для расширения функциональности модели ASUS AM1I-A у пользователя есть в распоряжении только один слот PCI Express 2.0 x4, что неудивительно, поскольку платформа AMD AM1 позиционируется как решение для сборки систем начального уровня, где за графическую составляющую отвечает процессор с интегрированным видеоядром.

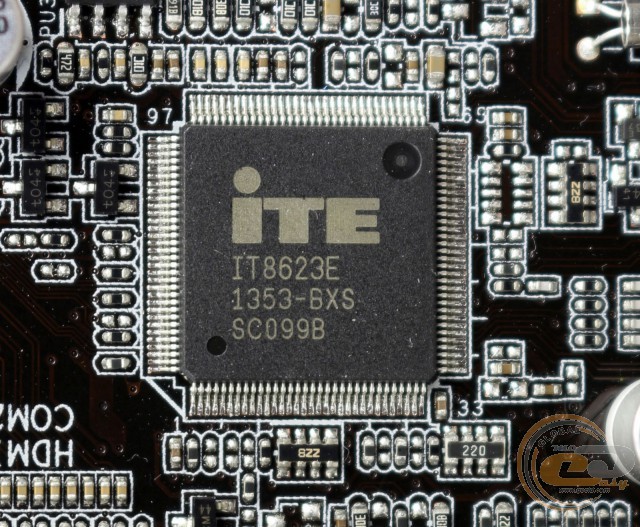

Порты COM и LPT реализованы силами микросхемы ITE IT8623E.

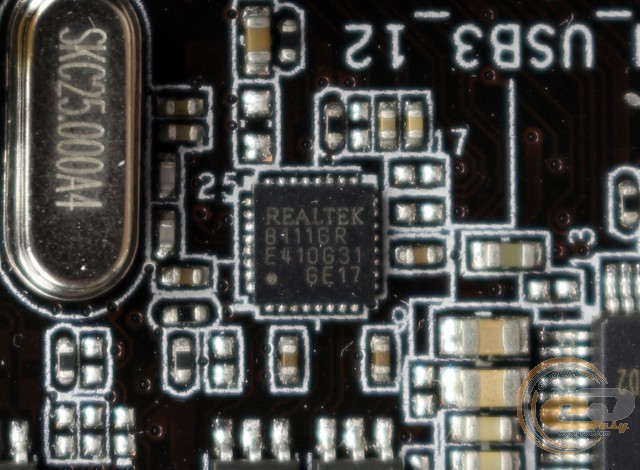

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111GR, а ПО Network iControl помогает грамотно распределить ресурсы между прикладными приложениями.

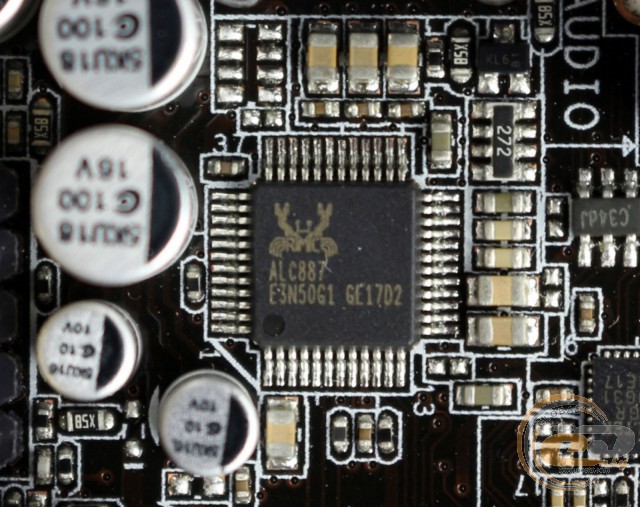

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

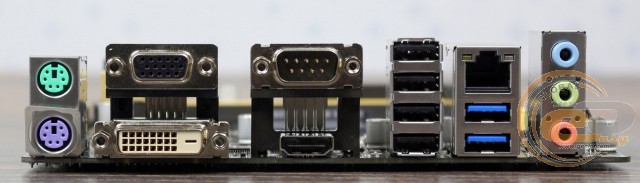

На интерфейсную панель тестируемой модели выведены следующие порты:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 х COM;
- 2 x PS/2;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 4 x USB 2.0;
- 3 x аудиопорта.
Подобную компоновку интерфейсной панели можно смело назвать вполне достойной для доступной материнской платы, ведь в наличии есть не только хороший набор видеовыходов, но и современные порты USB 3.0. Дополнительно отметим поддержку подключения периферии с разъемом PS/2 и COM. Дополнительные порты LPT и COM можно вывести с помощью внутренних разъемов. В качестве особенностей отметим не самое удобное подключение многоканальной акустики.
Возможности организации охлаждения внутри системного корпуса у ASUS AM1I-A весьма стандартные. Имеются два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как второй предназначен для системной вертушки.
UEFI BIOS

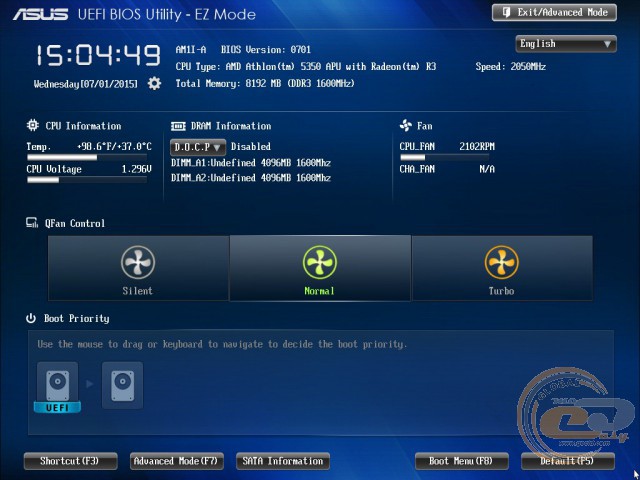

Материнская плата ASUS AM1I-A использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. В режиме «EZ Mode» на главном экране отображается мониторинг температуры и напряжения на процессоре. Также сразу же можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти. Для более тонкой настройки следует переключиться в режим «Advanced Mode».

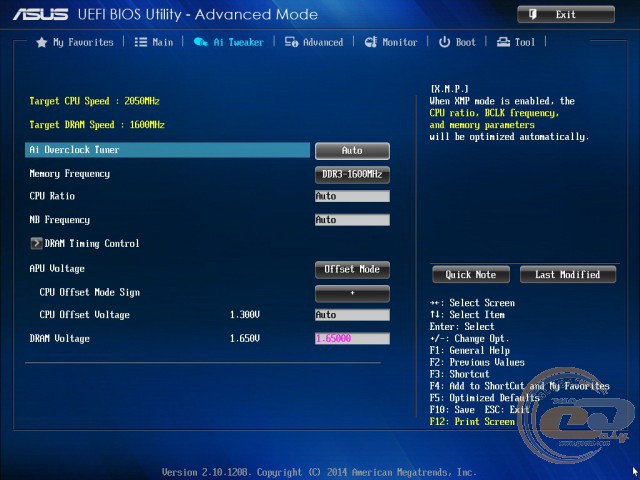

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

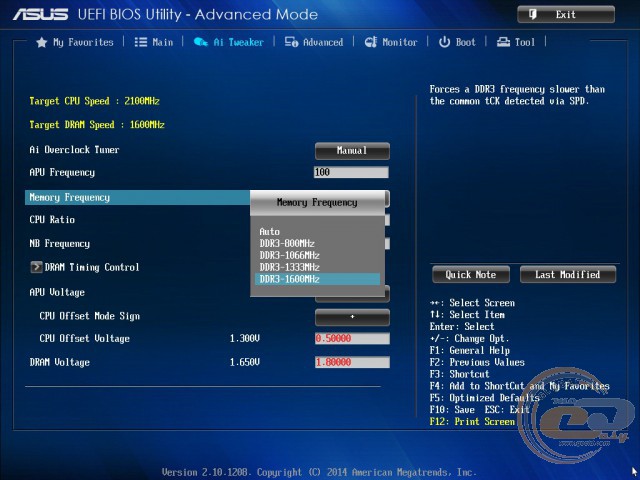

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

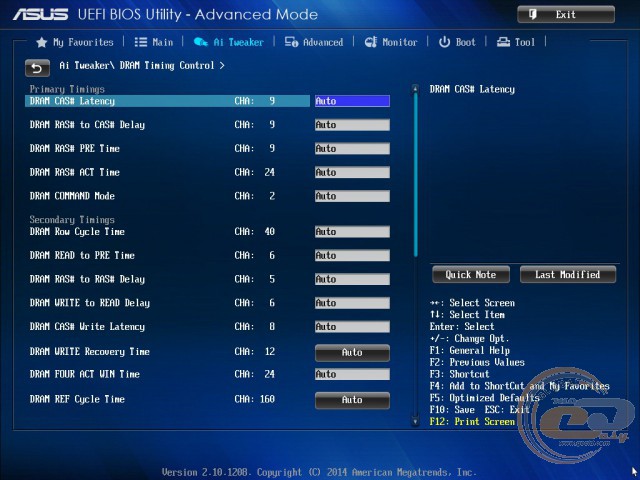

Также при необходимости можно получить доступ к регулировкам задержек памяти.
Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Частота системной шины |
APU Frequency |
90,00 – 300,00 |
1 |
Частота чипсета |
NB Frequency |
400 – 6300 |
100 |
Процессорный множитель |
CPU Ratio |
8 – MAX |
1 |
|
CPU Voltage Frequency |
200 − 350 |
50 |
Частота оперативной памяти |
System Memory Multiplier |
800 – 1600 |
|
Тайминги оперативной памяти |
Timing Settings |
CAS Latency, RAS to CAS Delay, RAS Pre Time, RAS ACT Time, COMMAND Mode, Row Cycle Time, READ to PRE Time, RAS to RAS Delay, WRITE to READ Delay, CAS Write Latency, WRITE Recovery Time, FOUR ACT WIN Time, REF Cycle Time |
|
Допустимое отклонение от установленного напряжения на процессоре |
CPU Offset Voltage |
0,00625 – 0,50000 |
0,00625 |
Напряжение на модулях оперативной памяти |
DRAM Voltage |
1,18500 – 1,80000 |
0,00500 |

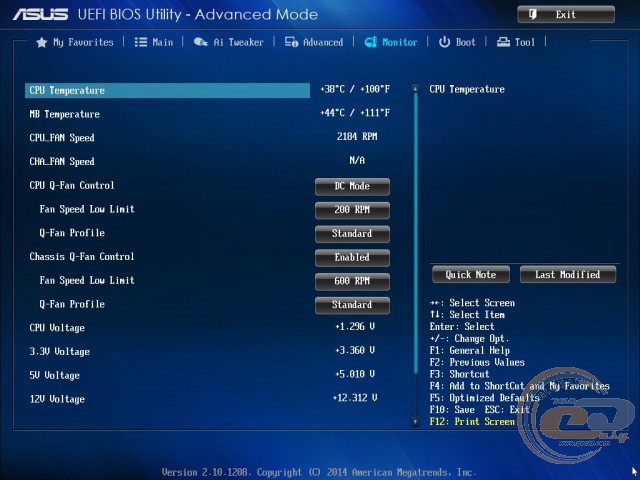

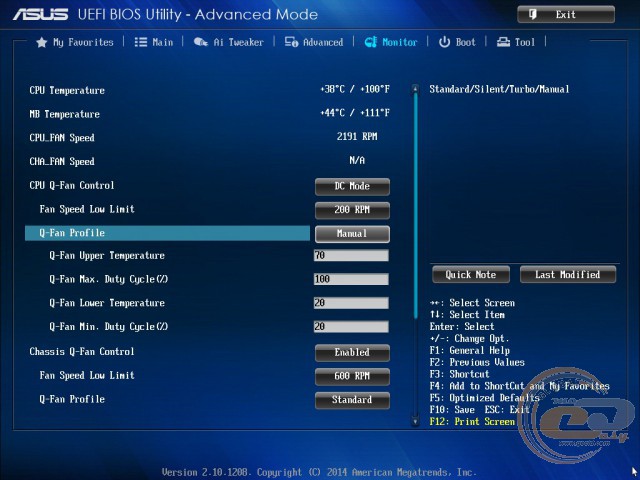

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и скоростью вращения установленных вентиляторов. Дополнительно в данном разделе можно следить за напряжением на ядре процессора и на линиях питания +12В, +5В и +3,3В.
К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.
Возможности разгона

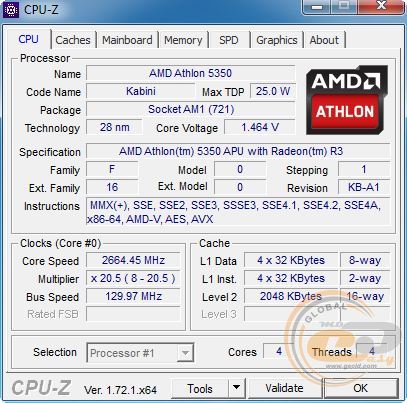

Материнская плата ASUS AM1I-A позволила увеличить частоту опорной шины APU AMD Athlon 5350 со 100 до 130 МГц, что обеспечило его разгон с номинальных 2050 до 2665 МГц.
|
ASUS AM1I-A (CPU nominal) |
ASUS AM1I-A (CPU OC) |
Прирост производительности, % |
|
Cinebench 11.529 |
Open GL |
14,54 |
16,05 |
10,3 |
CPU |
2,04 |
2,54 |
24,5 |
Тестирование
Для проверки возможностей материнской платы ASUS AM1I-A использовалось следующее оборудование:
APU |
AMD Athlon 5350 |
Кулер |
Box cooler |
Оперативная память |
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
Видеокарта |
AMD Radeon HD 8400 |
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбит/с, NCQ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |
Результаты тестов

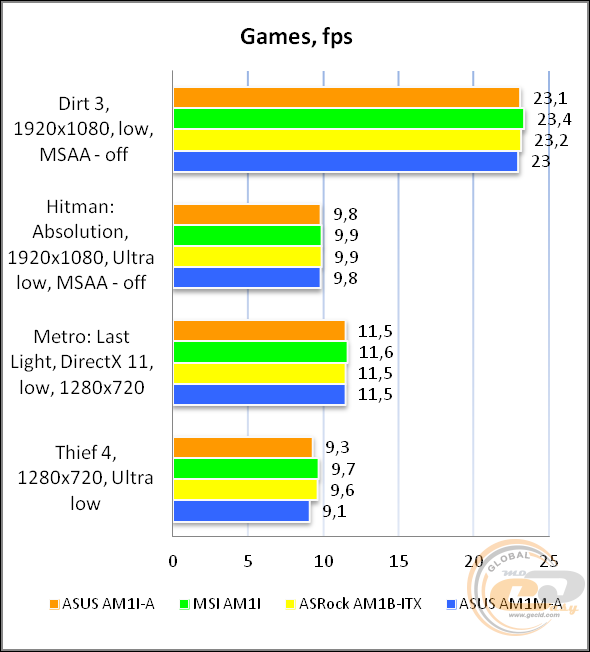

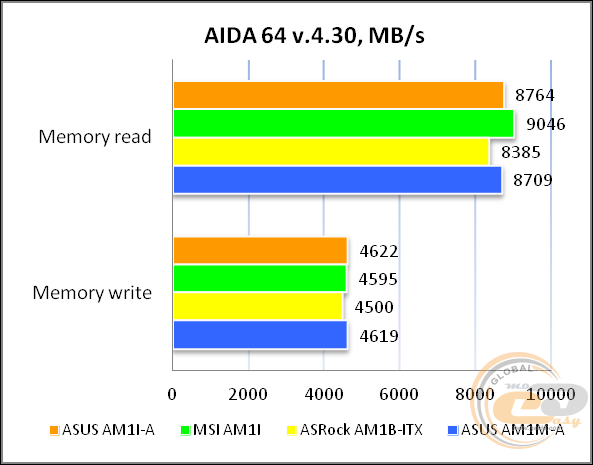

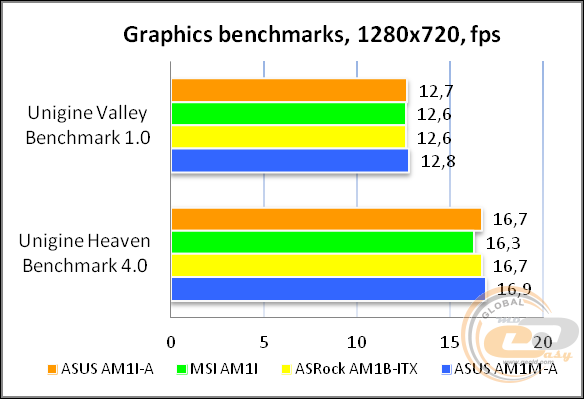

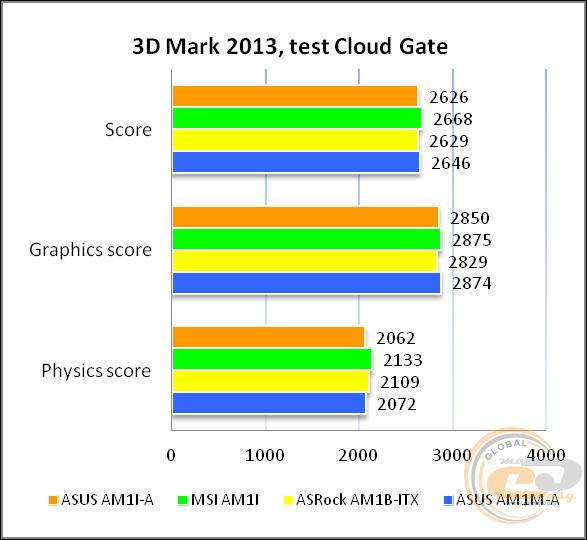

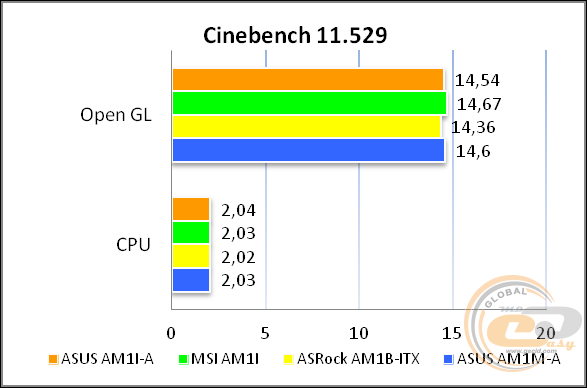

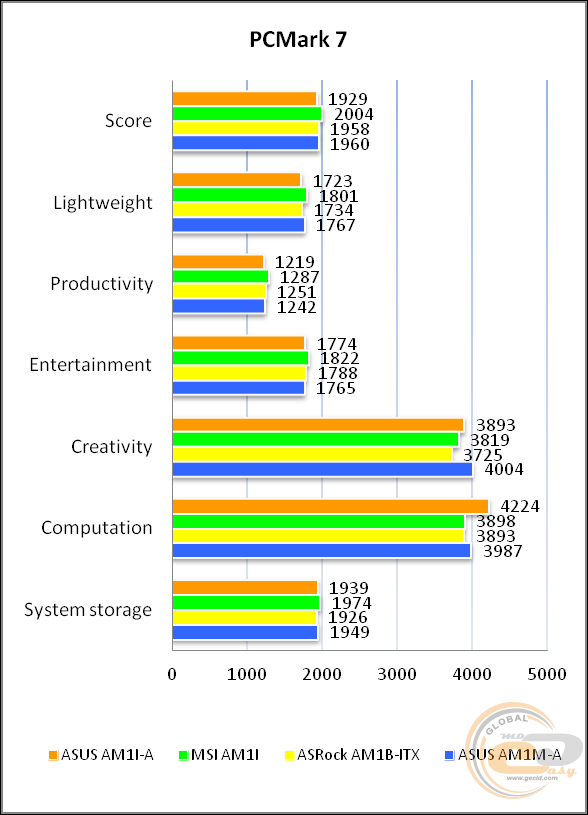

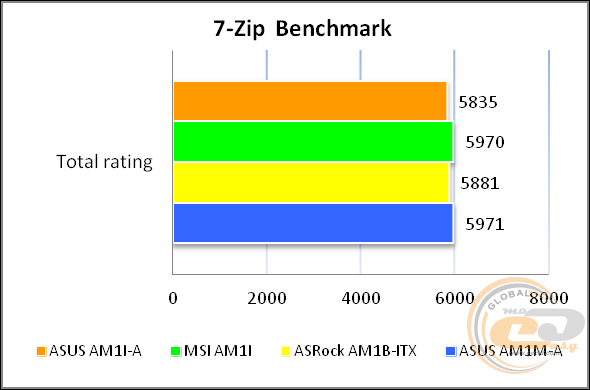

В процессе тестирования ASUS AM1I-A продемонстрировала показатели производительности на уровне с конкурентами, что позволяет сделать вывод о качественном исполнении платы и хорошей оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.08, +0.02 |
Отлично |
Уровень шума, дБ (А) |
-85.3 |
Хорошо |
Динамический диапазон, дБ (А) |
85.3 |
Хорошо |
Гармонические искажения, % |
0.0037 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.5 |
Средне |
Интермодуляционные искажения + шум, % |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-86.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.018 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, -0.01 |
Отлично |
Уровень шума, дБ (А) |
-91.7 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.5 |
Очень хорошо |
Гармонические искажения, % |
0.0033 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-79.5 |
Средне |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-86.9 |
Отлично |
Интермодуляции на 10 кГц, % |
0.011 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Возможностей предустановленной звуковой подсистемы на основе аудиокодека Realtek ALC887 будет вполне достаточно для повседневного использования, ввиду хорошего качества звучания. Если же вы захотите установить дискретную звуковую плату, то в вашем распоряжении имеется слот PCI Express.
Выводы
Подводя итоги знакомства с компактной материнской платой ASUS AM1I-A, предназначенной для работы с процессорами семейства AMD Kabini, стоит отметить, что она является отлично сбалансированным решением формата Mini-ITX.
Среди ключевых ее достоинств в первую очередь стоит отметить доступную стоимость, поддержку интерфейсов USB 3.0 и SATA 6 Гбит/с, компактные габариты, высокое качество исполнения, а также возможность разгона процессора. Отдельно выделим наличие видеовыхода HDMI на интерфейсной панели с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).
Пожалуй, единственной особенностью, которая заслуживает упоминания, является неудобное подключение многоканальной акустики, для чего необходимо воспользоваться аудиовыходами на фронтальной панели или портом HDMI.
В итоге материнская плата ASUS AM1I-A является отличным выбором для сборки компактной мультимедийной либо офисной системы начального уровня.
Достоинства:
- улучшенная элементная база для более надежной и стабильной работы материнской платы;
- хорошая компоновка набортных элементов;
- поддержка портов SATA 6 Гбит/с и USB 3.0;
- поддержка ряда полезных фирменных технологий и утилит (AI Suite 3, USB 3.0 Boost, Fan Xpert и других);
- возможность разгона процессора;
- хороший набор внешних интерфейсов;
- доступная стоимость.
Особенности:
- неудобное подключение многоканальной акустики.
Автор: Константин Шорохов
Выражаем благодарность компании ERC, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям AMD, Philips, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
