Обзор материнской платы ASUS AT3GC-I

18-11-2009

Как мы уже отмечали, основным критерием при выборе компьютера являются задачи, которые будут на нем выполняться. Это позволяет сэкономить средства при покупке, что в наше время немаловажно. Поскольку основой любого компьютера является материнская плата, то подходить к ее выбору необходимо особенно тщательно, ведь от нее, в основном, зависят производительность системы и возможность дальнейшего расширения или модернизации. Но это относится к компьютерам «с запасом», что выливается и в соответствующую стоимость. А как быть тем, кому нужен компьютер просто для работы в офисе или серфинга по интернету дома? Производители материнских плат позаботились и о них, выпуская так называемые «офисные» варианты плат. Эти платы, как правило, имеют ограниченные возможности расширения и встроенное графическое ядро, а на некоторых платах даже установлен (распаян) процессор. Примером такой материнской платы является рассмотренная нами ранее GIGABYTE GA-GC230D с Intel Atom 230, имеющая модификацию-близнеца GA-GC330UD с Intel Atom 330. В этом обзоре мы рассмотрим похожее решение от компании ASUS и сравним эти два продукта, поскольку основаны они на одном наборе системной логики Intel 945GC, работающем в связке с южным мостом ICH7. Итак, встречайте будущую основу офисных компьютеров - ASUS AT3GC-I.

ASUS AT3GC-I

Спецификация материнской платы ASUS AT3GC-I:

Производитель

ASUS

Модель

AT3GC-I

Чипсет

Intel 945GC Express + Intel ICH7

Процессорный разъем

Socket 479

Поддерживаемые процессоры

Intel Atom 330 (впаян на плате)

Системная шина, МГц

533 МГц

Используемая память

DDR2-533 Non-ECC, Un-buffered Memory

Поддержка памяти

1 x 240-контактных DIMM до 2 ГБ

Видео

Интегрированный в чипсет Intel GMA 950
Видеовыход VGA (D-sub) с максимальнім разрешенеим 2048 x 1536 x 32Bpp x 75 Гц
Максимальный объем используемой оперативной памяти - 224 МБ

Слоты расширения

1 x PCI

Дисковая подсистема

2 x SATA 3.0 Гб/с
1 xUltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Сетевой LAN-контроллер Realtek RTL8112 10/100/1000 Мбит/с

Звуковая подсистема

6-канальный High-Definition Audio кодек VIA VT 1705

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор + вентилятор 40х40х10 мм (скорость вращения: 6000±10% R.P.M.; Напряжение питания (В): DC 12В; Максимальный воздушный поток: 5.57CFM; Уровень шума: 25,3-27,5 дБА)

Разъемы для вентиляторов

1 x корпусных вентиляторов

Внешние порты I/O

1 х PS/2 (Клавиатура)
1 х PS/2 (Мышь)
1 x COM
1 x VGA (D-Sub)
1 x LPT
1 x RJ45 LAN
3 x аудио порта (Line-in/ Line-out/ MIC)
4 x USB 2.0/1.1

Внутренние порты I/O

4 x USB 2.0/1.1
Разъем системной панели

BIOS

8 Мб ПЗУ
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI v2.0a

Фирменные технологии

- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- ASUS AI NET2

Комплектация

Руководство пользователя;
1 x SATA кабеля;
1 x UltraDMA 133/100/66 кабель;
заглушка задней панели;
диск с драйверами и утилитами.

Форм-фактор Размеры, мм

Mini-ITX
171 x 171

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS AT3GC-I

ASUS AT3GC-I

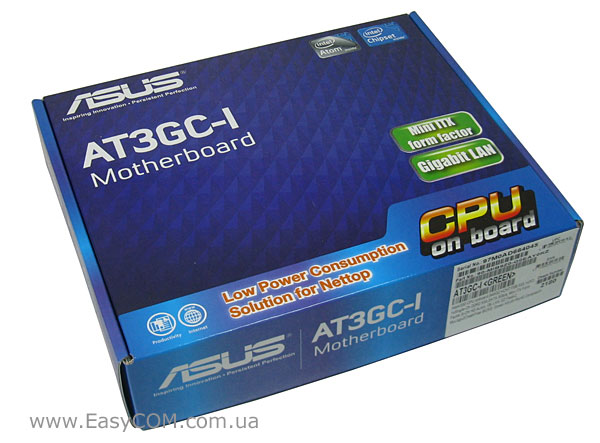

Плата упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки указаны фирма-производитель, название модели, форм-фактор изделия и предустановленный гигабитный LAN-контроллер, а также отдельно подчеркивается, что процессор уже распаян на плате.

ASUS AT3GC-I

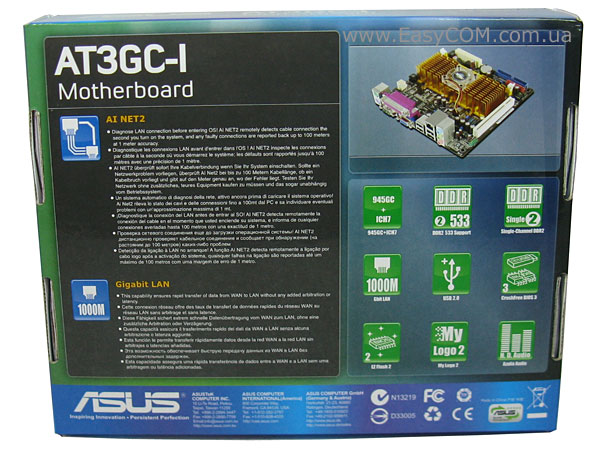

С обратной стороны упаковки показан внешний вид платы, с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны фирменная технология AI NET2 и гигабитный сетевой LAN-контроллер.

Порадовало, что по качеству и дизайну упаковка ASUS AT3GC-I не отличается от упаковок плат классом повыше и стоящих подороже.

ASUS AT3GC-I

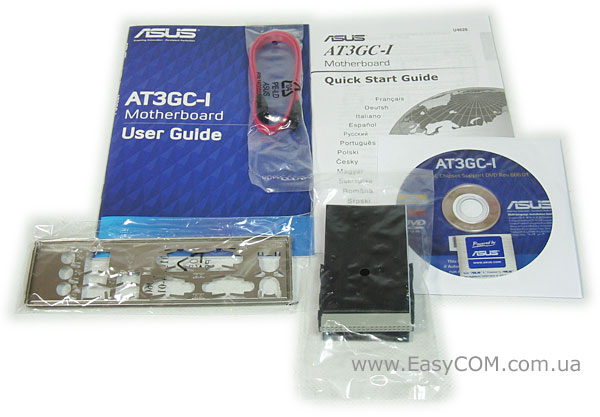

В комплекте с материнской платой можно найти:

  • Руководство пользователя
  • 1x SATA-кабель
  • 1 x UltraDMA 133/100/66 кабель
  • Планка задней панели I/O Shield
  • Диск с драйверами и утилитами.

Комплект поставки у плат ASUS AT3GC-I и GIGABYTE GA-GC330UD одинаковый и, мягко говоря, минимальный, только чтобы можно было собрать системный блок, да и то не в любой минимальной конфигурации. Если бы еще положили один SATA-кабель и переходник питания для SATA-устройств, тогда был бы минимальный «жизненно важный» комплект. Ну да ладно, эти переходники и кабели продаются в любом компьютерном магазине и стоят недорого.

ASUS AT3GC-I

Материнская плата ASUS AT3GC-I имеет квадратную форму, и в высоту получилась немного длиннее 240-контактного разъема под оперативную память. Вызвано это стандартом крепления материнской платы в корпусе – меньше просто некуда. Но это и хорошо, потому что благодаря этому на плате нашлось место для одного слота PCI. Установка оперативной памяти осуществляется в один единственный слот, который поддерживает модули максимальным DDR2-533 объемом до 2 ГБ. Как вы понимаете, о поддержке двухканального режима работы оперативной памяти не может быть и речи, а если учесть, что максимальная частота работы модуля составляет 533 МГц, то это может стать «узким местом» в общей производительности системы. Обращаем внимание, что можно использовать и более быстрые модули памяти, но работать они будут в режиме DDR2-533. Разъемы подключения питания и разъем IDE расположены по краю платы, поэтому проблем с подключением к ним и эргономичной укладкой проводов и шлейфа не возникнет. В этом данная материнская плата имеет некоторое преимущество перед своим конкурентом в лице GIGABYTE GA-GC230D, а вот по возможностям расширения они полностью идентичны.

ASUS AT3GC-I

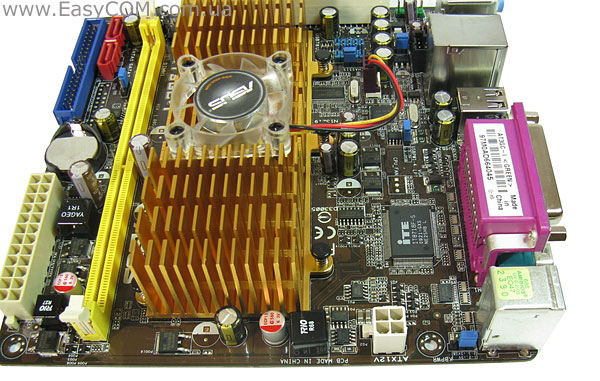

Систему охлаждения инженеры компании ASUS решили не усложнять, и правильно сделали. В основе нее лежит один большой радиатор, накрывающий сразу все три микросхемы, нуждающиеся в отводе избыточного тепла. Добавляет этой системе эффективности один небольшой вентилятор, расположенный над «самой горячей точкой», а точнее над северным мостом Intel 945GC. При тестировании платы радиатор был чуть-чуть теплый, а шум вентилятора, вращающегося со скоростью 6200 об/мин, находился на уровне ниже среднего. К минусам системы охлаждения можно отнести разве что крепление радиатора при помощи подпружиненных пластмассовых клипс, но это, по большому счету, мелочи, главное результат. Что тут скажешь – решение компании ASUS намного эффективнее трех раздельных радиаторов, примененных инженерами компании GIGABYTE.

ASUS AT3GC-I

Системы питания конкурирующих плат похожи, но имеются и некоторые отличия. Так, на рассматриваемой нами сегодня материнской плате ASUS AT3GC-I питание процессора и модуля оперативной памяти осуществляется от однофазных импульсных стабилизаторов, а для питания микросхем системной логики применен обычный линейный стабилизатор. На этом различия не заканчиваются – в отличие от GIGABYTE GA-GC330UD, где на всей плате применены надежные и качественные конденсаторы с твердым электролитом, ASUS AT3GC-I может похвастаться наличием таковых только на выходе импульсных стабилизаторов, по одному на каждый. Все остальные конденсаторы - обычные электролитические и, хоть они и имеют низкое внутреннее сопротивление и высокую рабочую температуру, по надежности и долговечности сравниться с твердотельными конденсаторами они не могут. Минус компании ASUS за экономию, причем сомнительную.

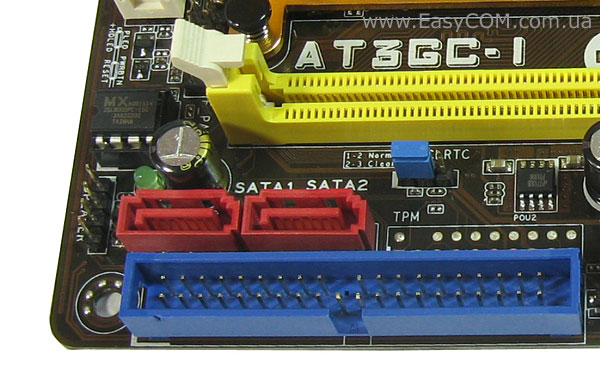

Возможности дисковой подсистемы у плат полностью одинаковы и реализованы силами южного моста ICH7. Состоит она из двух разъемов SATA II, имеющих максимальную скорость передачи данных до 3 Гбит/с, и контроллера IDE, для подключения двух PATA-устройств. Подключить периферийное оборудование можно к восьми портам USB, из которых четыре выведены на заднюю интерфейсную панель, а четыре разведены на плате. К разведенным на плате портам можно подключить разъемы быстрого доступа на лицевой панели корпуса и картридер, или вывести их на заднюю панель при помощи специального выносного модуля. Скромные, конечно, возможности, но вполне достаточные для офисного компьютера или простого медиацентра.

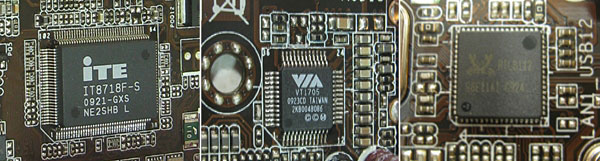

Обслуживанием системного мониторинга, портов COM и LPT занимается контроллер IT8718F-S. Интегрированный 6-канальный High-Definition Audio кодек выполнен на микросхеме VT 1705 производства компании VIA и при тестировании показал довольно неплохие результаты как для встроенного решения. В этом платы, можно сказать, равны. А вот для сетевых соединений на плате ASUS AT3GC-I используется гигабитный LAN-контроллер RTL8112 производства компании Realtek, в отличие от 100 Мбит/с на GIGABYTE GA-GC330UD, и это уже небольшой плюс продукту от ASUS.

ASUS AT3GC-I

На заднюю панель материнской платы ASUS AT3GC-I выведены следующие порты:

  • два PS/2 для клавиатуры или мыши;
  • 1 разъем COM;
  • 1 разъем LPT;
  • 1 разъем VGA (D-SUB);
  • четыре разъема USB;
  • разъем RJ45 для сетевых соединений;
  • 3 аналоговых разъема для подключения 6-канального звука.

В некотором роде снова видим отсутствие возможности подключить монитор с DVI-входом, не говоря уже о более современных интерфейсах, а в остальном более чем достаточный набор портов для подключения современной и «подержанной» периферии в офисе или дома, но без намеков на высокую мультимедийность системы.

BIOS

Основу BIOS материнской платы ASUS AT3GC-I составил код, написанный компанией AMI.

Вкладка «Advanced» предоставляет доступ к управлению процессорными функциями и технологиями.

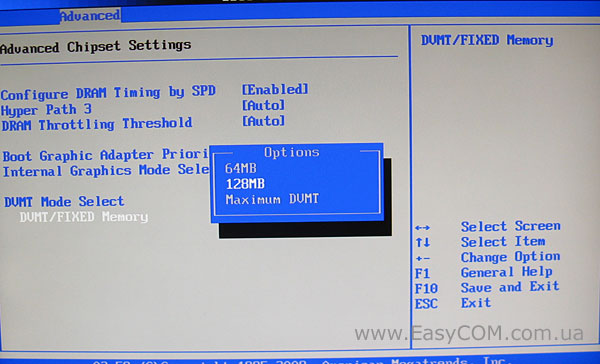

В настройках чипсета можно определить работу оперативной памяти и встроенного видеоядра.

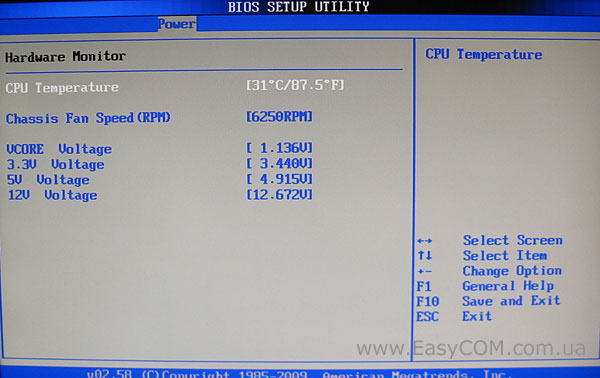

Системный монитор похвастаться большими возможностями не может, только визуализация. Он отображает температуру центрального процессора, скорость вращения вентилятора системы охлаждения и напряжения на ядре процессора и основных линиях питания.

Возможности для хоть какого-нибудь разгона мы в BIOS не обнаружили, а жаль, ведь продукты от GIGABYTE позволяют получить заметное ускорение системы.

Тестирование

Для тестирования материнской платы ASUS AT3GC-I использовалось следующее оборудование.

Оперативная память

1 х DDR2-1200 1024 МБ Kingston PC9600

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Из данных, показанных нам утилитой CPU-Z, видно, что интегрированный процессор Intel Atom 330 изготовлен по 45-нм техпроцессу, поддерживает инструкции MMX, SSE, SSE2, SSE3, SSSE3 и EM64T, имеет два ядра и поддерживает технологию Hyper-Treading, а рабочая частота процессора составляет 1600 МГц. Кэш-память второго уровня у процессора небольшого объема, всего по 512 КБ для каждого ядра. По сути это два процессора Intel Atom 230 в одном корпусе.

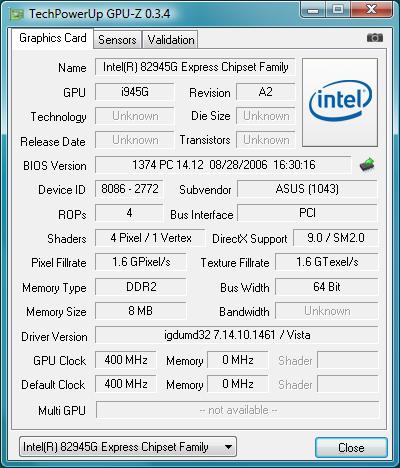

Интегрированное графическое ядро имеет четыре блока ROP, четыре конвейера обработки пиксельных шейдеров и один для работы с вершинными, что обеспечивает поддержку DirectX 9.0. Ядро работает на частоте 400 МГц и использует для своих нужд буфер в оперативной памяти объемом от 8 до 224 МБ.

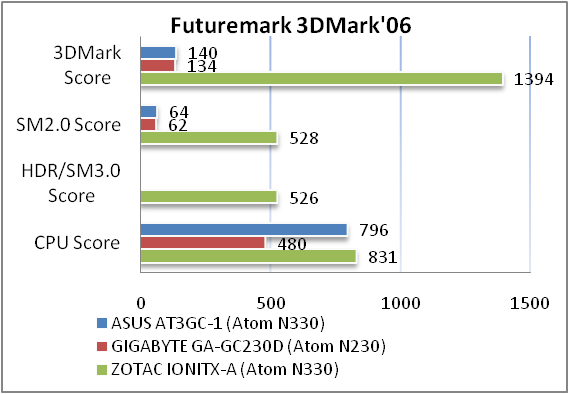

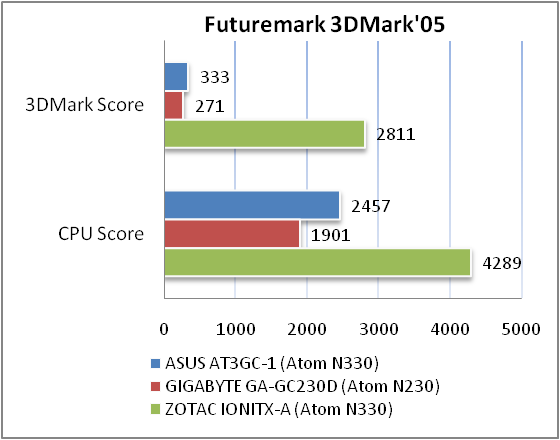

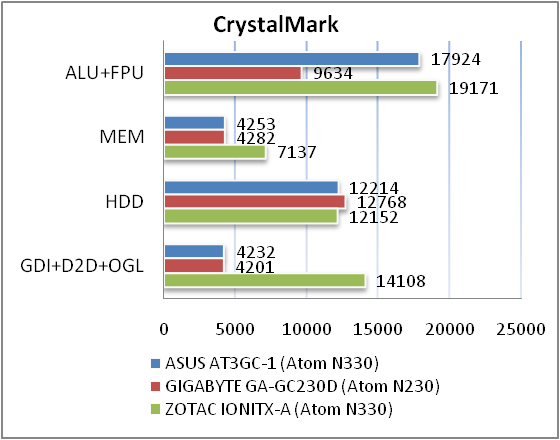

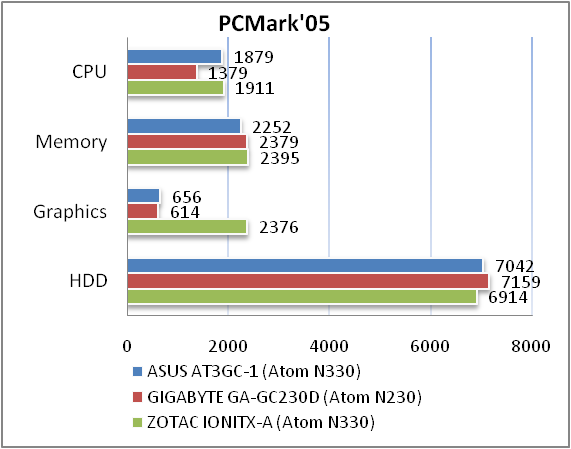

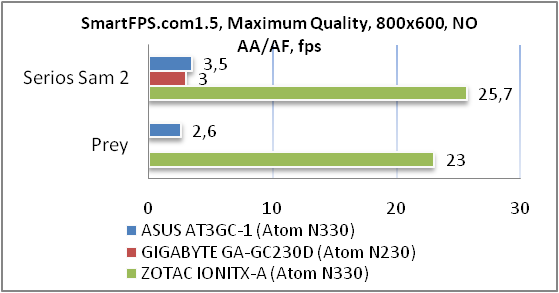

Как и следовало ожидать, незначительное преимущество в общих баллах у ASUS AT3GC-I перед GIGABYTE GA-GC230D получается только за счет двухъядерного процессора. Но, если вспомнить, что одноядерный процессор Intel Atom 230 на плате GIGABYTE нам удалось разогнать почти до 1900 МГц, и он показал производительность чуть ниже протестированного нами в этот раз Intel Atom 330, то отсутствие возможности разгона у ASUS AT3GC-I является очень серьезным недостатком. К тому же в ассортименте GIGABYTE, как было отмечено выше, есть и плата с интегрированным Intel Atom 330: в номинале, вероятнее всего, обеспечивается такой же уровень быстродействия, но благодаря функциям разгона есть перспектива превзойти в быстродействии рассматриваемое решение.

Тестирование звукового тракта на основе кодека VIA VT 1705

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.15

Очень хорошо

Уровень шума, дБ (А)

-80.3

Хорошо

Динамический диапазон, дБ (А)

79.1

Средне

Гармонические искажения, %

0.029

Хорошо

Гармонические искажения + шум, дБ(A)

-63.8

Плохо

Интермодуляционные искажения + шум, %

0.070

Хорошо

Взаимопроникновение каналов, дБ

-78.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.059

Хорошо

Общая оценка



Хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04, -0.53

Хорошо

Уровень шума, дБ (А)

-80.0

Хорошо

Динамический диапазон, дБ (А)

79.2

Средне

Гармонические искажения, %

0.030

Хорошо

Гармонические искажения + шум, дБ(A)

-67.2

Средне

Интермодуляционные искажения + шум, %

0.042

Хорошо

Взаимопроникновение каналов, дБ

-75.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.040

Хорошо

Общая оценка



Хорошо

Аудио-кодек VIA VT 1705 в общем зачете получает оценку «Хорошо». Это говорит о довольно качественной обвязке микросхемы. Поскольку ориентир платы все же офисный, этого кодека будет вполне достаточно.

Выводы

Подводя итог можно сказать, что ASUS AT3GC-I довольно интересное предложение для оборудования рабочего места в офисе или простого домашнего компьютера, который будет использоваться для проигрывания файлов AVI, MP3 или DVD, экономичного хранения медиаданных, а так же для серфинга в сети интернет и беспрерывного скачивания и поддержки раздач. От решений конкурента в лице плат GIGABYTE GA-GC230D и GA-GC330UD это изделие отличает намного лучшая система охлаждения и гигабитный Ethernet-контроллер, но при этом на плате не везде используются твердотельные конденсаторы и напрочь отсутствуют возможности разгона. Таким образом, нельзя дать однозначную рекомендацию продукту какой компании отдать предпочтение – все решат цели, а также наличие и цена в месте покупки.

Достоинства:

  • низкое энергопотребление;
  • эффективная система охлаждения;
  • интегрированный двухъядерный процессор Intel Atom 330;
  • наличие портов COM и LPT;
  • гигабитный сетевой контроллер.

Недостатки:

  • ограниченные возможности расширения;
  • малопроизводительное несовременное графическое ядро;
  • использование полимерных конденсаторов только в стабилизаторе питания;
  • отсутствие возможностей разгона.


Автор: Александра Пацуй

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
