Обзор и тестирование материнской платы ASUS B150 PRO GAMING/AURA

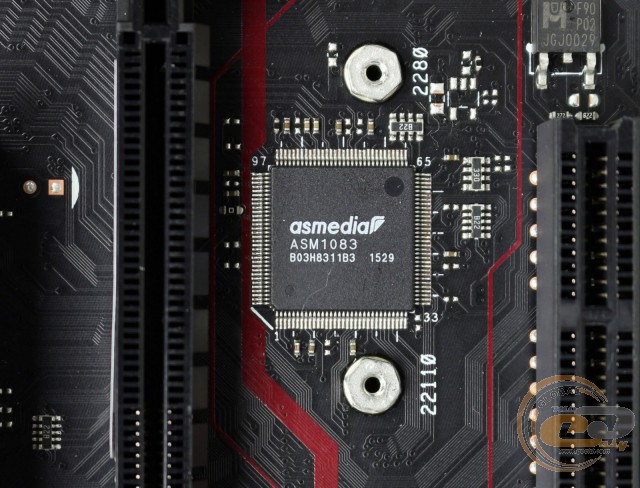

Поскольку чипсет Intel B150 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

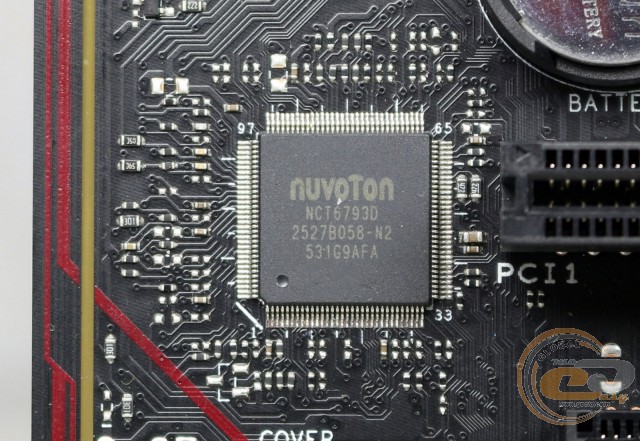

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

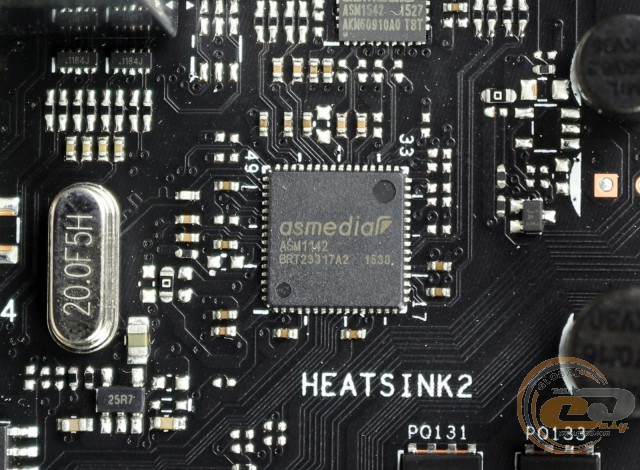

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

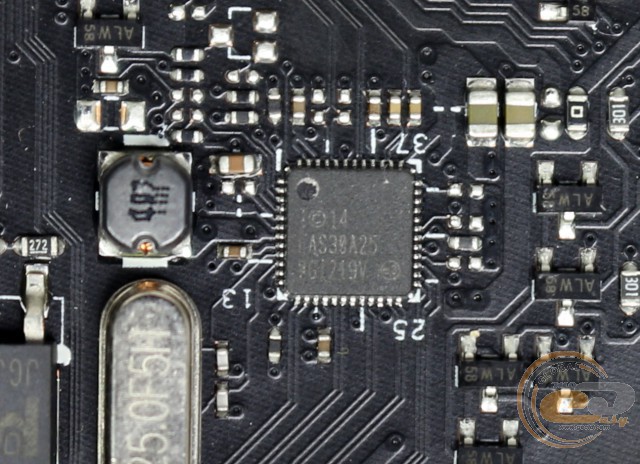

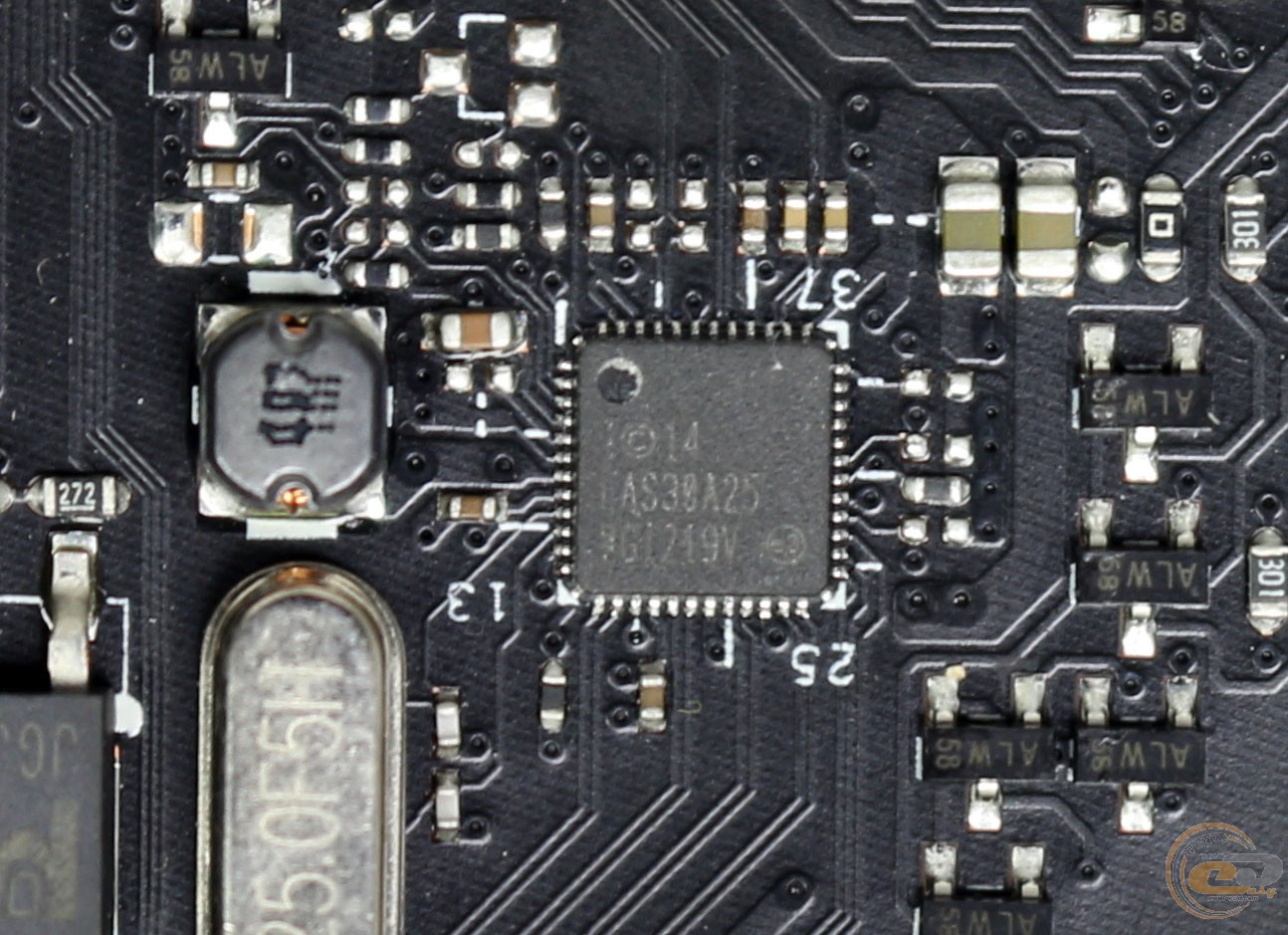

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная технология GameFirst IV.

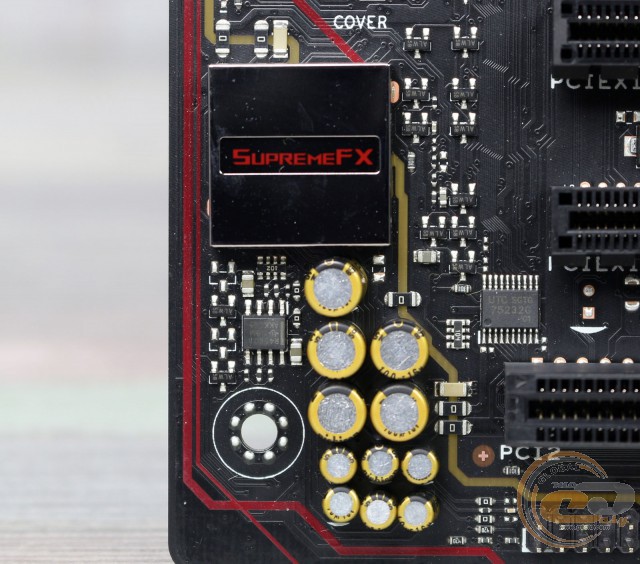

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке SupremeFX, в обвязке которого используется аудиоусилитель TI R4580I с поддержкой наушников с импедансом до 300 Ом и высококачественные аудиоконденсаторы ELNA. Сам же кодек защищен от электромагнитных наводок специальным кожухом.

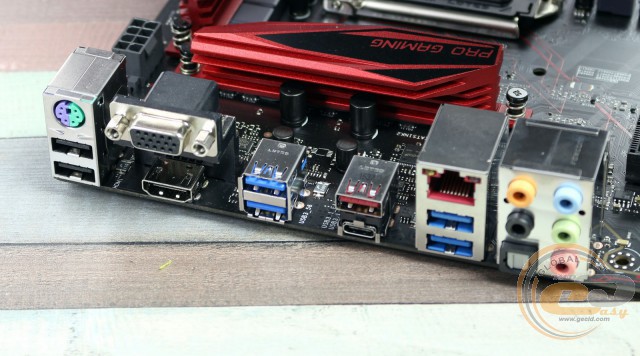

Интерфейсная панель модели ASUS B150 PRO GAMING/AURA включает в себя следующие порты:

• 1 x PS/2 Combo;
• 1 x RJ45;
• 4 x USB 3.0;
• 2 x USB 2.0;
• 1 х USB 3.1 Type-C;
• 1 х USB 3.1 Type-A;
• 1 x HDMI;
• 1 x D-Sub;
• 1 x Optical S/PDIF out;
• 5 x аудиопортов.

Данная конфигурация может быть смело охарактеризована как отличная, ведь в наличии есть не только все самое необходимое, но даже больше: большое количество портов USB (включая два высокоскоростных USB 3.1), удобное подключение многоканальной акустики, поддержка периферии PS/2 и два видеовыхода. Отдельно отметим, что при помощи соответствующей колодки на печатной плате вы сможете вынести на заднюю панель корпуса порт COM.

У ASUS B150 PRO GAMING/AURA имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии пять 4-контактных разъемов для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, один используется для подключения водоблока СВО, в то время как три остальных предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он разбит на ряд вкладок, в которых сгруппированы все заложенные возможности. К примеру, все настройки, связанные с ключевыми элементами системы, удобно сгруппированы в разделе «M.I.T.», а в подразделе «Voltage» можно получить доступ к регулировкам напряжения на всех ключевых компонентах системы.

Возможности разгона

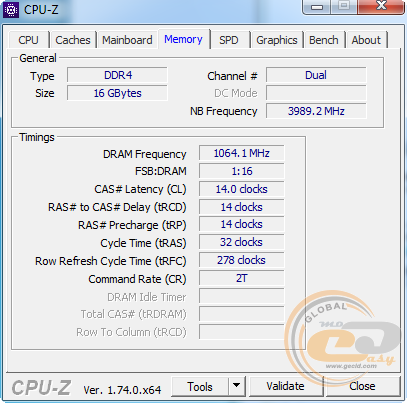

Возможности разгона процессора на момент тестирования на данной материнской плате отсутствовали. Максимальная частота оперативной памяти достигла 2128 МГц.

Тестирование

Для проверки возможностей ASUS B150 PRO GAMING/AURA использовалось следующее оборудование:

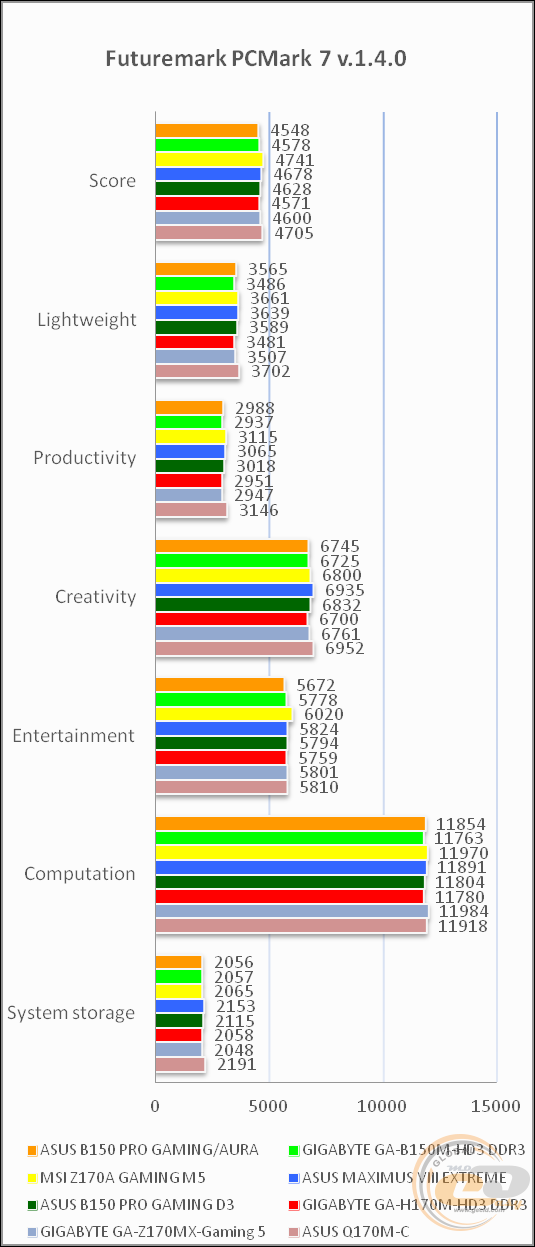

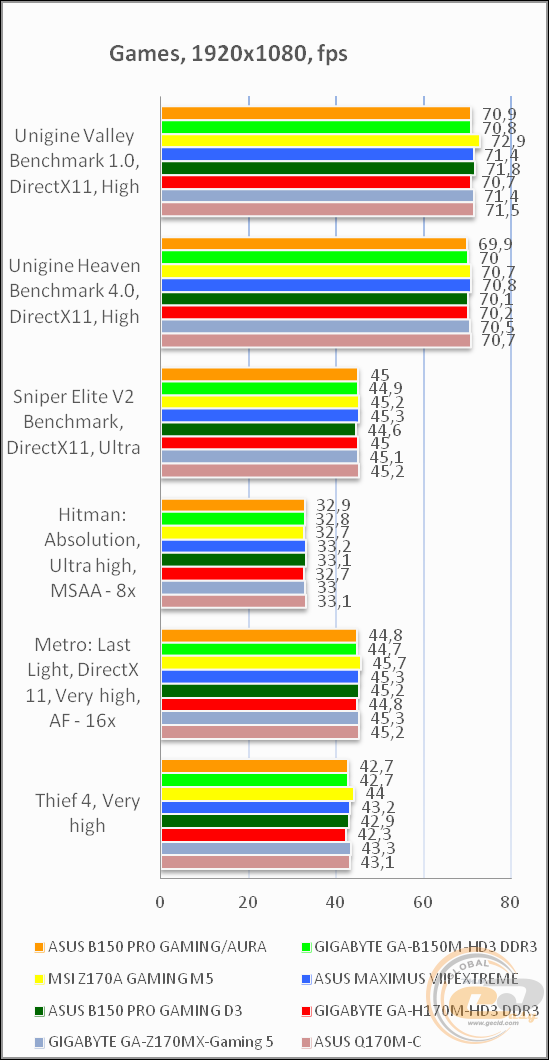

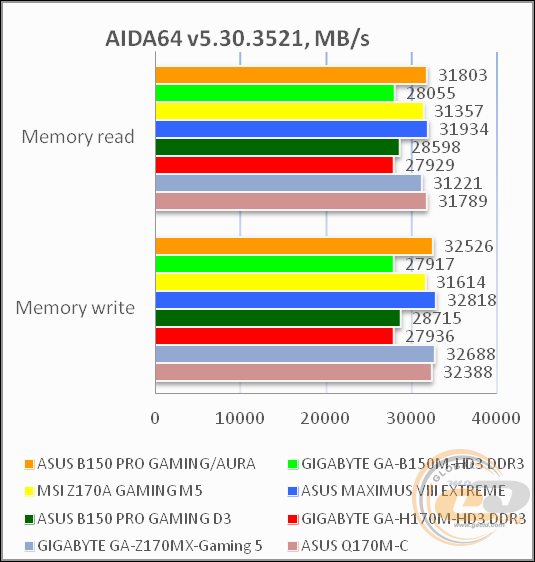

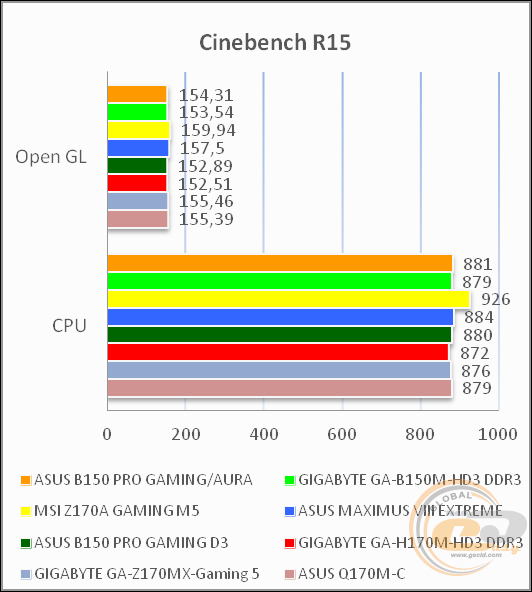

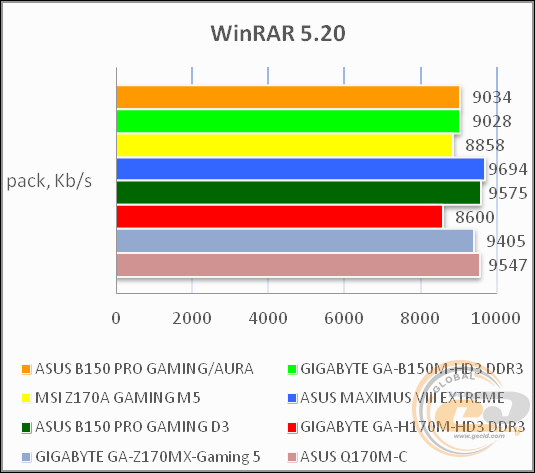

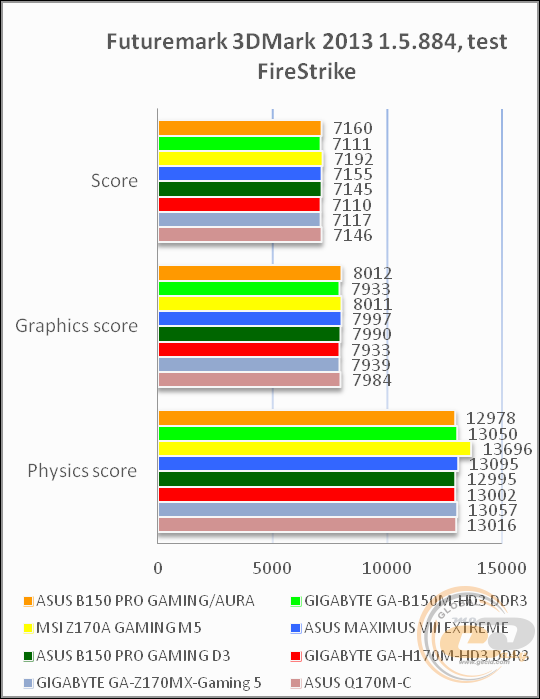

Результаты тестов

Продемонстрированные результаты говорят об отличном качестве исполнения новинки, использовании хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека SupremeFX

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный кодек SupremeFX демонстрирует очень хорошее качество воспроизведения звука, которого многим пользователям будет более чем достаточно для повседневного использования. При желании можно установить дискретную аудиокарту.

Выводы

Новинка от компании ASUS, материнская плата ASUS B150 PRO GAMING/AURA, при своей средней стоимости порядка $155 однозначно придется по душе пользователям, подыскивающим себе решение для сборки игровой системы с одной видеокартой.

Она предлагает хорошие возможности по организации дисковой подсистемы, качественный сетевой контроллер компании Intel с поддержкой фирменной технологии GameFirst IV и качественную звуковую подсистему с дизайном SupremeFX. Отдельно выделим приятную и оригинальную подсветку с различными режимами работы, которая будет отличным дополнением к корпусу с прозрачной боковой панелью. Также не стоит забывать о грамотной компоновке набортных элементов, удачном наборе портов на интерфейсной панели и в целом очень приятном дизайне новинки.

Каких-либо существенных недостатков в ASUS B150 PRO GAMING/AURA мы не нашли, поэтому она будет отличным выбором для пользователя, желающего получить качественную и надежную игровую систему с одной видеокартой и не планирующего в дальнейшем разгонные эксперименты со своей системой.

Достоинства:

• надежная 10-фазная цифровая подсистема питания DIGI+ VRM;
• интересный и стильный дизайн;
• оригинальная и многофункциональная LED-подсветка;
• поддержка большого количества портов USB (включая два интерфейса USB 3.1);
• качественная звуковая подсистема SupremeFX;
• наличие гигабитного контроллера компании Intel с поддержкой технологии ASUS GameFirst IV;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий;
• подарок для любителей игры World of Warships.

Автор: Константин Шорохов

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, Kingston, Philips и SeaSonic за предоставленное для тестового стенда оборудование.
