Обзор и тестирование материнской платы ASUS B85 VANGUARD

Материнские платы с повышенным уровнем надежности всегда находили отклик в сердцах пользователей, и подтверждением тому является успех решений из серии ASUS TUF (The Ultimate Force). Не так давно мы познакомили вас с моделью, которая стала «первой ласточкой» формата microATX в данной линейке - ASUS GRYPHON Z87, заслуженно получившей награду «За качество» от нашей редакции. На сей раз речь пойдет о немного более доступном решении аналогичного формата, которое предназначено больше для офисного использования. Эта новинка выполнена на чипсете Intel B85 Express, основным преимуществом которого является поддержка пакета технологий Intel Small Business Advantage. Напомним, что с обзором особенностей данного чипсета и озвученного выше пакета программного обеспечения вы можете ознакомиться в обзоре материнской платы GIGABYTE GA-B85M-HD3, ну а мы тем временем перейдем непосредственно к знакомству с героиней нашего обзора - ASUS B85 VANGUARD. И по традиции начнем его с изучения подробных спецификаций.



Спецификации материнской платы ASUS B85 VANGUARD:

Производитель	ASUS
Модель	B85 VANGUARD (rev 1.0)
Чипсет	Intel B85 Express
Процессорный разъем	Socket LGA1150
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения
Частота используемой памяти	1600 / 1333 МГц
Поддержка памяти	4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	х16 х16+х4
	1 x PCI Express 2.0 x1 1 x PCI
Дисковая подсистема	Чипсет Intel B85 Express поддерживает: 4 x SATA 6 Гбит/с 2 x SATA 3 Гбит/с
LAN	1 x Intel WGI217V (10/100/1000 Мб/с)
Звуковая подсистема	Кодек Realtek ALC887 8-канальный звук S/PDIF Out
Питание	24-контактный разъем питания ATX 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-пин) 4 x разъема системных вентиляторов (4-пин)
Охлаждение	Алюминиевые радиаторы на MOSFET Алюминиевый радиатор на чипсете
Внешние порты I/O	1 x HDMI 1 х DVI-D 1 x D-Sub 1 x DisplayPort 1 x LAN (RJ45) 4 x USB 3.0 2 x USB 2.0 6 x аудиопортов 1 х PS/2 (мышь либо клавиатура)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин) 3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 4 x порта SATA 6 Гбит/с 2 x порта SATA 3 Гбит/с 1 х TPM 1 х COM 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF out 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	128 Mb UEFI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 1 х набор ASUS Q-Connectors 2 x кабеля SATA 1 х заглушка интерфейсной панели 1 х сертификат качества
Форм-фактор, размеры, мм	microATX 244 х 244
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Оформление упаковки новинки выполнено в фирменном стиле линейки ASUS TUF. На лицевой стороне, помимо названия компании производителя и модели устройства, отметим поддержку технологии AMD CrossFireX, наличие видеовыхода HDMI, поддержку Windows 8, а также возможность подключения дисплеев с разрешением «4К». Конечно же, нельзя обойти стороной одно из ключевых преимуществ ASUS B85 VANGUARD, а именно расширенную пятилетнюю гарантию.

Отдельно отметим оригинальное название новинки – «VANGUARD», что в переводе с английского означает «авангард». Однако возможность поразмыслить о том, какой именно смысл вложила компания ASUS в это название, будь то авангардное направление в искусстве, либо передовой отряд, находящийся на страже, - мы оставим нашим читателям.

Обратная сторона коробки, помимо изображения новинки, ее интерфейсной панели и перечня технических спецификаций, несет на себе описание ключевых преимуществ ASUS B85 VANGUARD:

• Thermal Radar Core – концепция комплексного управления температурой ПК, основанная на точном регулировании скорости вращения всех подключенных вентиляторов и анализе полученной от датчиков температуры информации. Также пользователь может выбирать один из нескольких профилей работы установленных вертушек, основываясь на текущих потребностях и отдавая приоритет либо тишине, либо боле эффективному охлаждению.
• TUF Components – элементная база материнской платы соответствует высочайшим стандартам качества. Так, в составе ASUS B85 VANGUARD используются специальные твердотельные конденсаторы Ti-Caps с увеличенным до 10000 часов сроком службы, полевые транзисторы, прошедшие независимый контроль качества и проверенные на соответствие военным стандартам, а также дроссели с повышенной надежностью и увеличенным сроком службы.
• Server-Grade Reliability Test – новинка прошла специальную проверку серией тестов и полностью соответствует стандартам надежности, выдвигаемым к серверным материнским платам. Это значит, что ASUS B85 VANGUARD демонстрирует очень высокую стабильность работы даже под длительной нагрузкой. Она способна выдержать испытание высокой температурой и повышенной влажностью.
• DIGI+VRM – полностью цифровая система питания обеспечивает наиболее точный контроль за подаваемым напряжением, а также демонстрирует лучшую в своем классе эффективность, производительность и стабильность работы.
• USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
• UEFI BIOS – ASUS B85 VANGUARD оснащается прошивкой BIOS с приятным графическим интерфейсом, основанным на микрокоде UEFI. Для упрощения работы пользователя изменения в настройки можно вносить при помощи мыши.
• AI Suit III – в комплекте с тестируемой моделью поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
• ESD Guards - каждый USB-порт работает в паре со специальным фильтром, который способен выдержать серьёзный электростатический разряд, что обеспечивает защиту системы от скачков напряжения и электростатических повреждений.

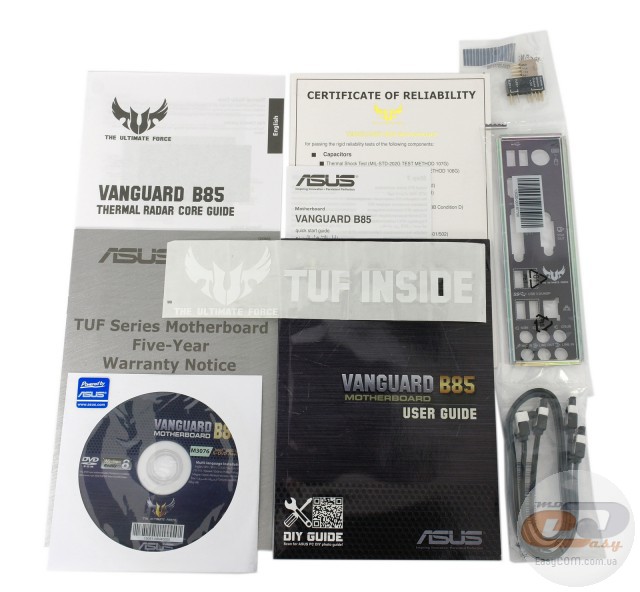

В коробке с ASUS B85 VANGUARD мы обнаружили:

• два SATA-шлейфа;
• набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
• сертификат качества;
• заглушку интерфейсной панели.

Подобный комплект поставки можно смело назвать достаточным, если принять во внимание более чем адекватную стоимость новинки.

Дизайн и особенности платы

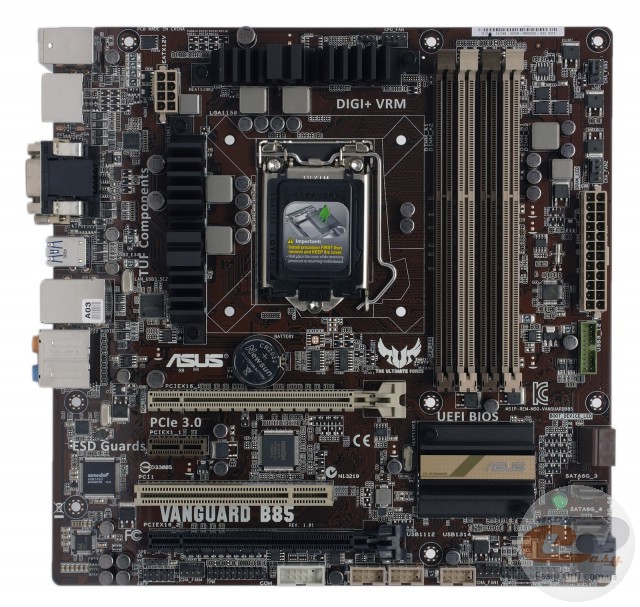

Материнская плата выполнена на текстолите темно-коричневого цвета формата microATX. Что касается дизайна, то перед нами типичный представитель линейки ASUS TUF, в оформлении которого преобладают различные оттенки коричневого цвета. Говоря о компоновке отметим, что все порты и разъемы расположены на оптимальных местах, соответственно, у вас не возникнет никаких проблем при сборке и дальнейшей эксплуатации ПК. Отдельно отметим оригинальное расположение портов SATA (четыре параллельно и два перпендикулярно поверхности печатной платы), что не позволит даже крупным видеокартам с двухслотовыми системами охлаждения перекрыть к ним доступ.

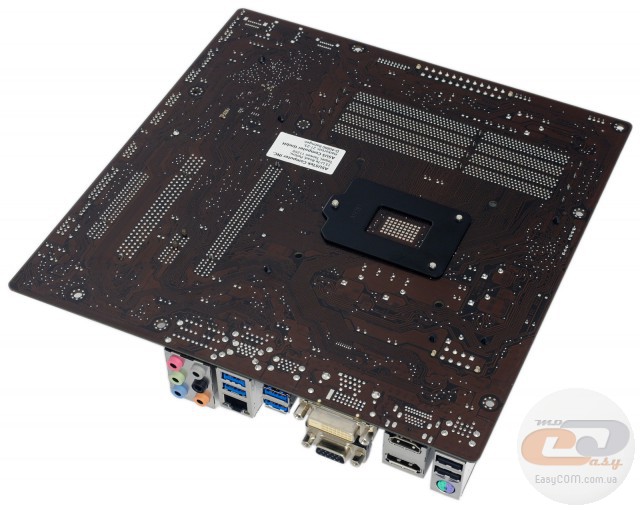

Обратная сторона новинки примечательна лишь наличием опорной пластины процессорного разъема. В остальном же перед нами практически идеально ровная поверхность без каких-либо элементов системы питания, что позволит не беспокоиться о их сохранности при монтаже ASUS B85 VANGUARD в системный блок.

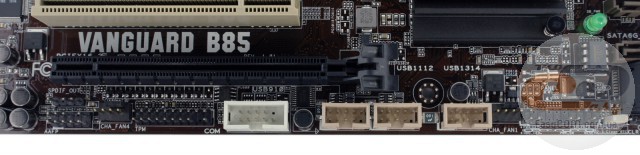

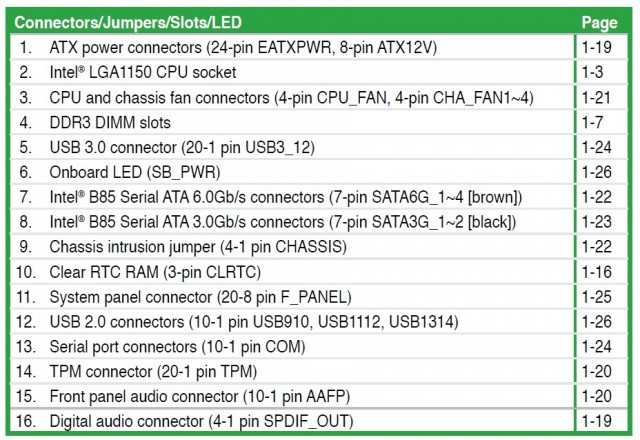

В нижней части материнской платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порты COM и TPM, два разъема для подключения системных вентиляторов, джампер для сброса CMOS, колодка подключения фронтальной панели, а также три колодки для подключения портов USB 2.0. Всего на плате реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели. Работа всех восьми интерфейсов реализована силами чипсета.

Возможности организации дисковой подсистемы представлены шестью портами SATA. Четыре коричневого цвета соответствуют стандарту SATA 6 Гбит/с, в то время как два черного цвета - SATA 3 Гбит/с. За корректное функционирование всех шести интерфейсов отвечает микросхема чипсета.

Также рядом с портами SATA находится колодка подключения выносной панели с USB 3.0. ASUS B85 VANGUARD может похвастаться поддержкой шести соответствующих разъемов: двух внутренних и четырех на интерфейсной панели. Четыре из них реализованы с помощью чипсета, а два дополнительных – силами контроллера ASMedia ASM 1074.

Системная плата ASUS B85 VANGUARD оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Система охлаждения рассматриваемой новинки состоит из трех алюминиевых радиаторов, закрепленных при помощи пластиковых подпружиненных клипс: один осуществляет отвод тепла от чипсета Intel B85 Express, а два других накрывают компоненты линий питания процессора.

В процессе тестирования температура радиаторов не превышала 35,9°C, что является хорошим результатом.

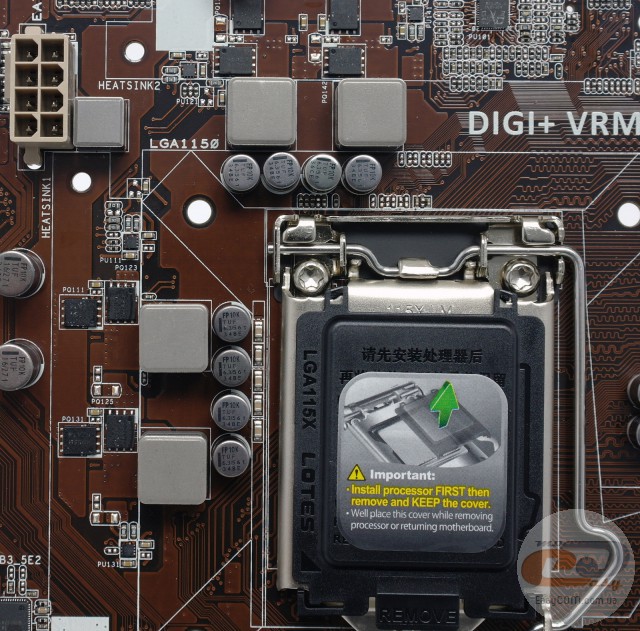

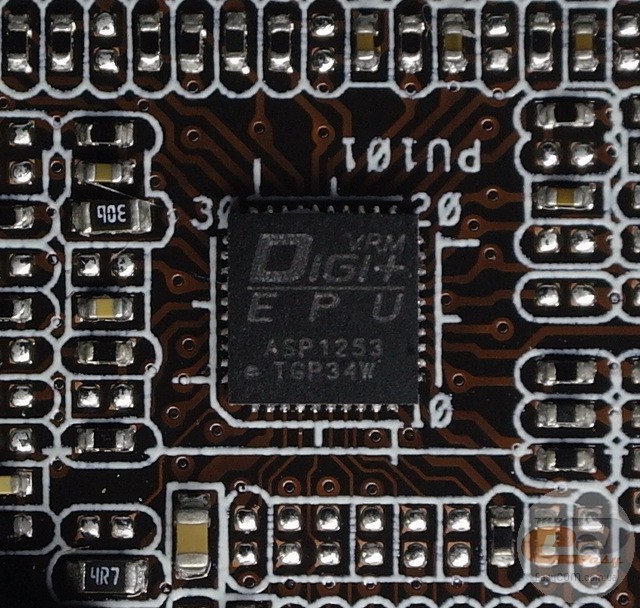

Подсистема питания использует 4+1-фазную схему для вычислительных ядер процессора и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1253 со встроенной системой управления энергопотреблением DIGI+VRM. Все компоненты, из которых состоит узел питания процессора, отличаются высокой степенью надежности – используются японские твердотельные конденсаторы c увеличенным до 10000 часов сроком службы, дроссели с ферритовым сердечником и полевые транзисторы, прошедшие независимый контроль качества и проверенные на соответствие военным стандартам. Для питания новинки предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности на ASUS B85 VANGUARD присутствуют четыре соответствующих слота. Как видим, в наличии два разъема PCI Express х16 для установки графических адаптеров. Один из них подключен к процессору и всегда использует все доступные 16 линий стандарта PCI Express 3.0. Второй же слот подключен к чипсету, поэтому в его распоряжении лишь четыре линии стандарта PCI Express 2.0. При установке двух видеокарт линии распределятся по схеме х16+х4. Поддерживается технология AMD CrossFireX, однако с учетом схемы распределения линий ее наличие выглядит не более чем маркетинговым ходом.

Также расширение функциональности материнской платы возможно за счет одного слота PCI Express 2.0 х1 и одного PCI.

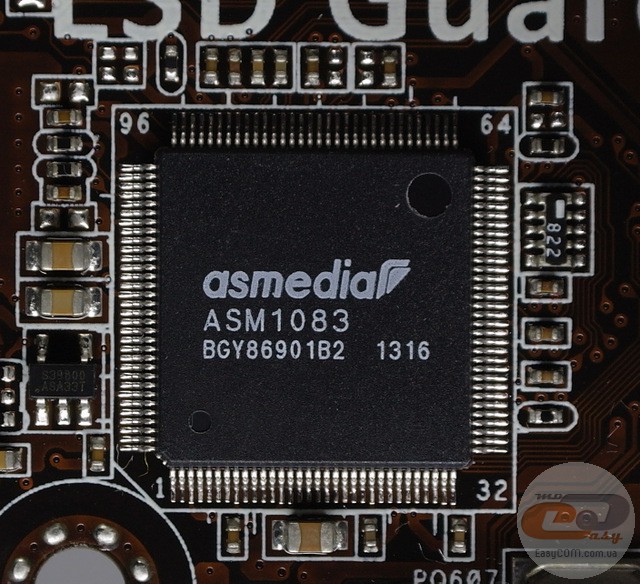

Поскольку чипсет Intel B85 Express не поддерживает шину PCI, то функционирование соответствующего разъема реализуется с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM 1083.

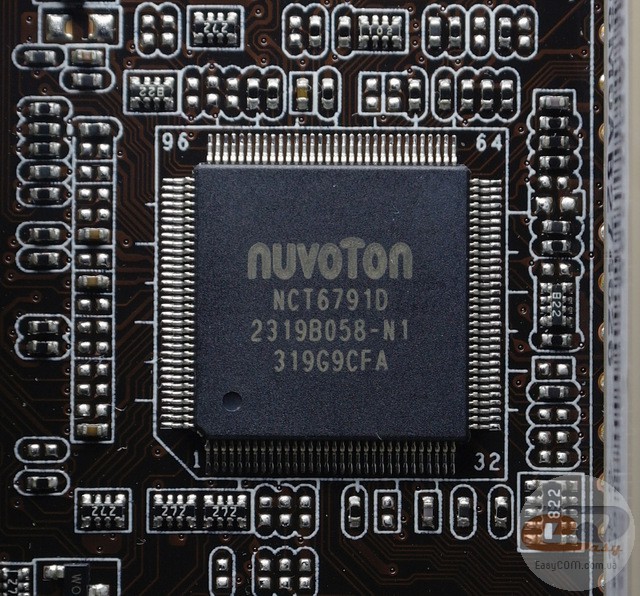

Возможности Multi I/O обеспечены микросхемой NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

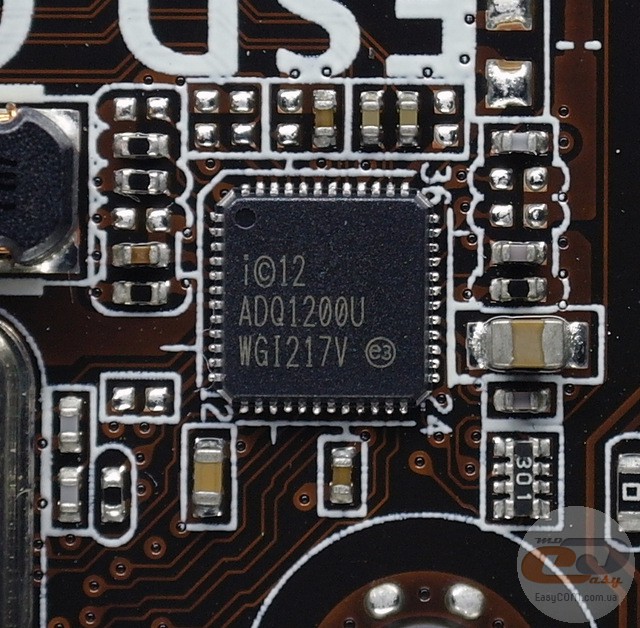

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI217V.

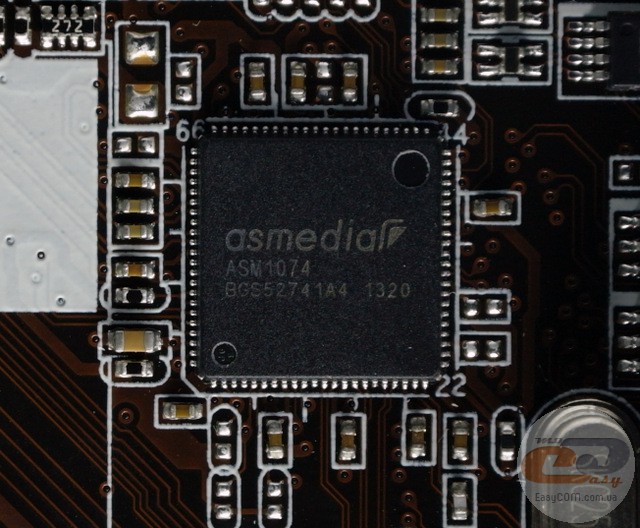

Функционирование двух дополнительных портов USB 3.0 обеспечивается за счет контроллера ASMedia ASM 1074.

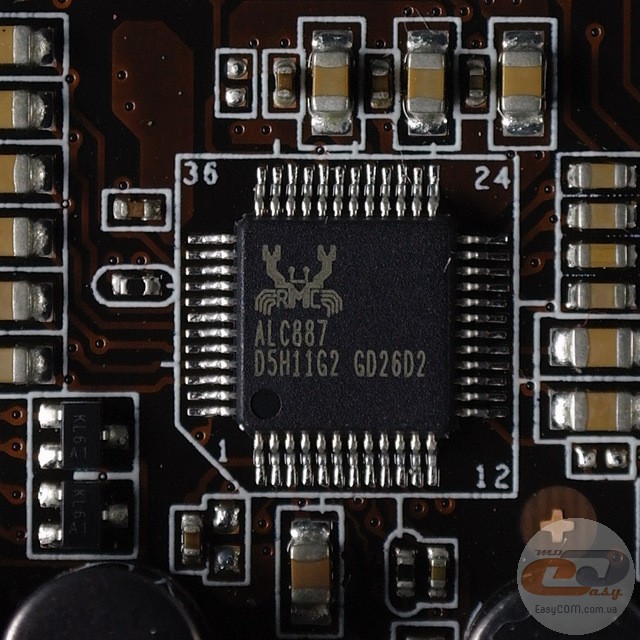

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

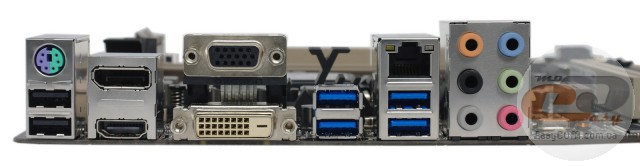

На интерфейсную панель модели ASUS B85 VANGUARD выведены следующие порты:

• 1 x HDMI;
• 1 х DisplayPort;
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 1 x PS/2;
• 6 x аудиопортов.

Как видим, компоновка выполнена более чем удачно, учитывая позиционирования данной новинки. В наличии не только все наиболее востребованные видеовыходы, но и достаточное количество портов USB, удобное подключение многоканальной акустики, а для расширения списка поддерживаемой периферии пользователь всегда может воспользоваться интерфейсом COM, расположенным на печатной плате, подключив соответствующую выносную панель.

Также напомним, что порты USB защищены от электростатических повреждений при помощи специальных предохранителей.

Возможности организации охлаждения внутри корпуса ПК у ASUS B85 VANGUARD достаточно широкие. В наличии пять 4-контактных разъемов для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как четыре других предназначены для подключения системных вертушек.

UEFI BIOS

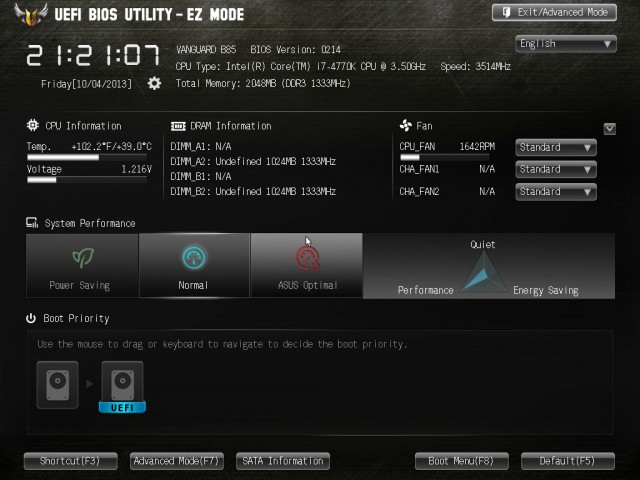

Материнская плата ASUS B85 VANGUARD использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессора. Также в этом разделе можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти.

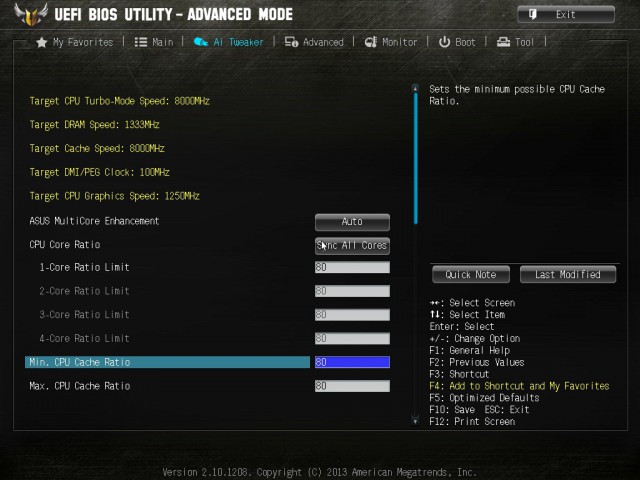

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

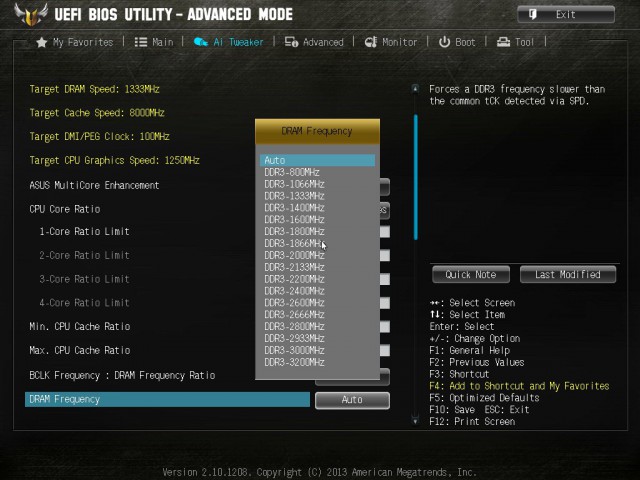

Как видим, частота оперативной памяти может быть изменена в пределах от 800 до 3200 МГц, несмотря на заявленную в спецификациях поддержку лишь модулей стандарта DDR3-1333 / 1600 МГц.

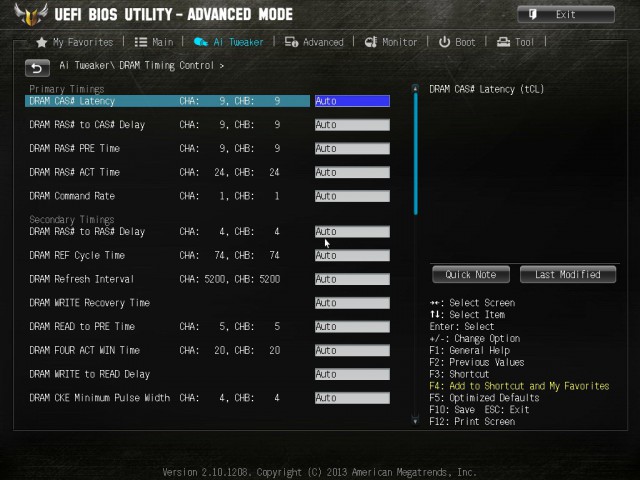

Также, при необходимости, можно получить доступ к регулировкам задержек памяти.

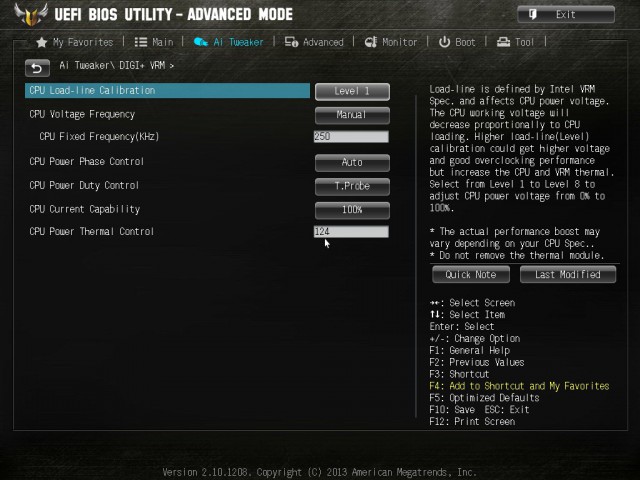

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой системой питания DIGI+VRM.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота оперативной памяти	Memory Frequency	3200,3000, 2933, 2800, 2666, 2600, 2400, 2200, 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Laency
	CPU Power Thermal Control	124 – 152	1
	Min. CPU Cache Ratio Limit	8 – MAX	1
	Max CPU Cache Ratio Limit	8 – MAX	1
Частота работы ШИМ-контроллера преобразователя питания процессора	CPU Fixed Frequency (KHz)	250 – 500	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% - 100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
Допустимое отклонение от установленного напряжения на процессоре	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
Допустимое отклонение от установленного напряжения на системном агенте	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Входное напряжение на процессоре	CPU Input Voltage	0,800 – 2,700	0,010
Напряжение на модулях оперативной памяти	DRAM Voltage	1,20000 – 1,92000	0,00500
Напряжение на чипсете	PCH Core Voltage	0,70000 – 1,80000	0,01250
	PCH VLX Voltage	1,20000 – 2,00000	0,01250
	VTTDDR Voltage	0,60000 – 1,00000	0,01250
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0.39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0.39500 – 0,63000	0,00500

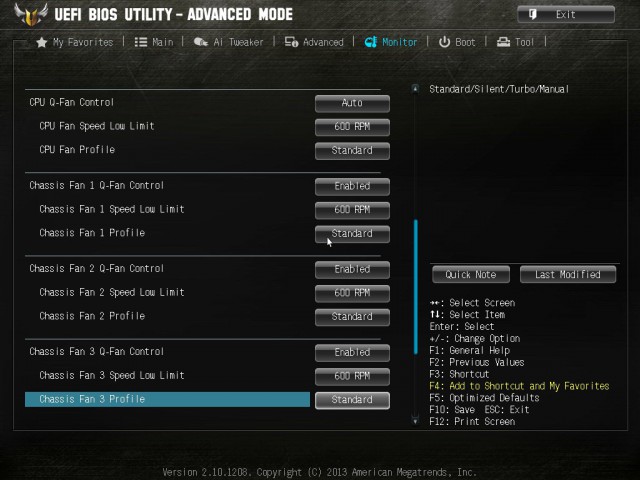

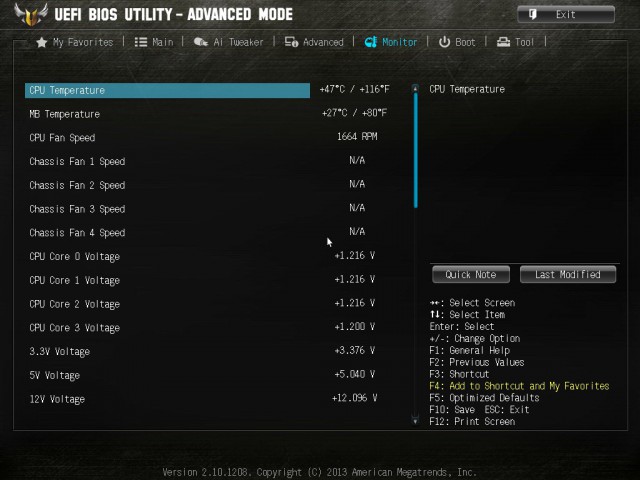

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.

Также в данном разделе можно следить за:

• напряжением на ядре процессора;
• напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.

Возможности разгона

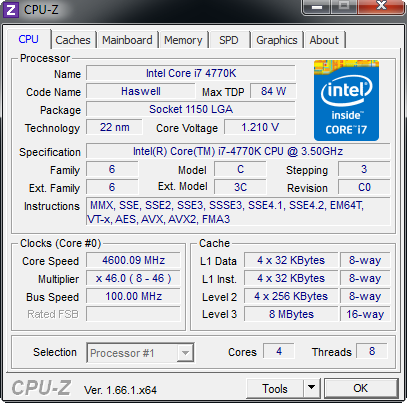

По итогам ручного разгона процессора Intel Core i7-4770K, путем увеличения множителя и напряжения до 1,210 В, его стабильная рабочая частота составила 4600 МГц, что является отличным результатом для доступного решения, не предназначенного в первую очередь для разгонных экспериментов.

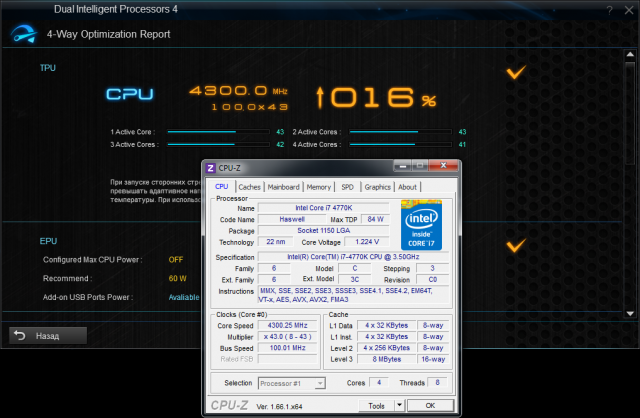

Воспользовавшись функцией автоматического разгона в комплектном ПО AI Suite III, мы получили результат в 4300 МГц при напряжении 1,224 В. Конечно же, это не выдающийся показатель, однако ASUS B85 VANGUARD не является оверклокерской моделью, и достижение подобного результата не требует от пользователей особенных знаний, навыков и времени.

Отдельно отметим, что, несмотря на наличие в утилите функции увеличения опорной частоты, воспользоваться ею нам не удалось. В BIOS же этого пункта и вовсе не было, что наводит нас на мысль о реализации компанией Intel идеи о поддержке оверклокерских возможностей лишь на моделях с чипсетом Intel Z87 Express.

Тестирование

Для проверки возможностей материнской платы ASUS B85 VANGUARD использовалось следующее оборудование:

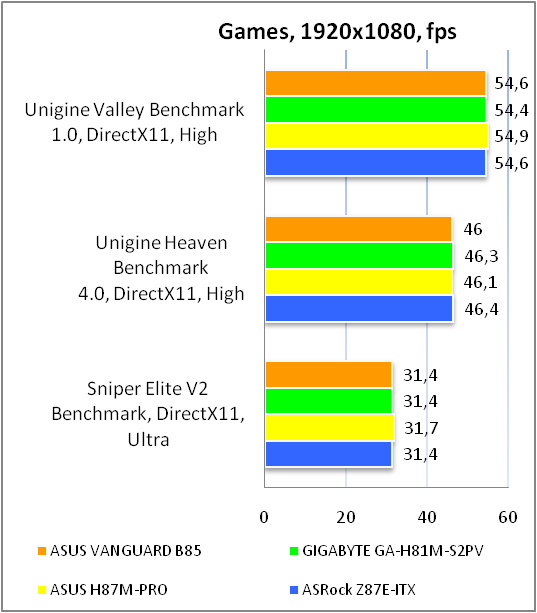

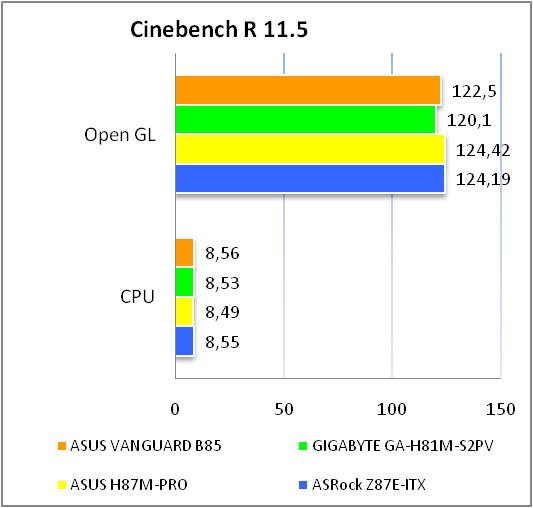

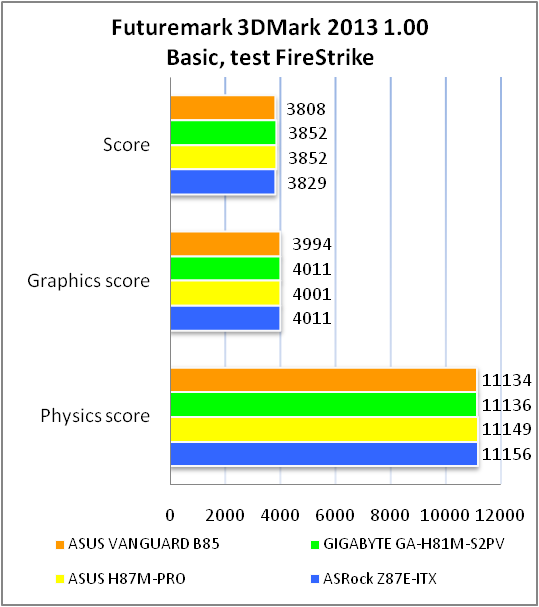

Результаты тестов

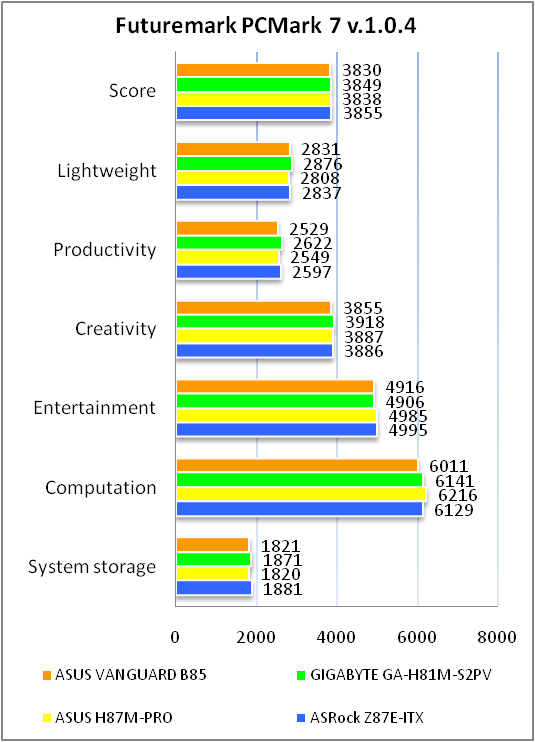

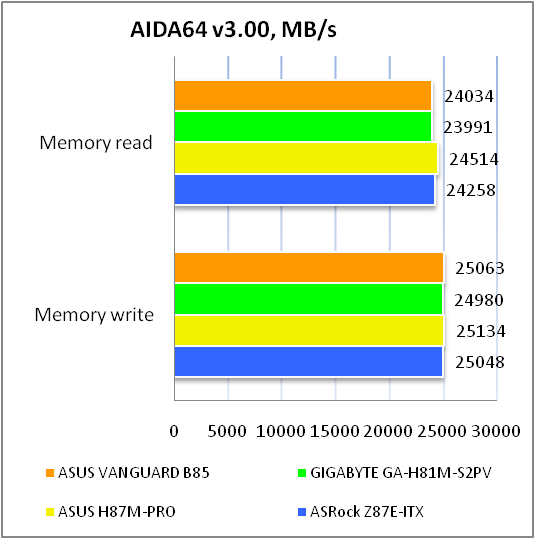

Судя по результатам тестирования, новинка от ASUS ни в чем не уступает конкурирующим решениям, что подтверждает отличное ее качество и высокий уровень оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Предустановленный 8-канальный звуковой кодек Realtek ALC887 демонстрирует очень хорошее качество воспроизведения звука, которого будет более чем достаточно для повседневного использования. Для настоящих же меломанов всегда есть возможность установки дискретной звуковой платы, благо в наличии не только разъемы PCI Express x1, но и PCI.

Выводы

В итоге, материнская плата ASUS B85 VANGUARD является не только одной из немногих представительниц линейки ASUS TUF в формате microATX, но и, пожалуй, самой доступной из них. Она сочетает в себе все преимущества серии в виде расширенной пятилетней гарантии, высококачественной элементной базы и ряда фирменных технологий. Поэтому новинка является одной из самых интересных моделей для сборки компактной рабочей, либо домашней системы.

К основным преимуществам ASUS B85 VANGUARD, помимо озвученных выше пунктов, можно отнести удачную компоновку интерфейсной панели, отличное качество исполнения, продуманное расположение основных элементов, а также приятный дизайн.

Как таковых недостатков у новинки нет, а к особенностям можно отнести не самую лучшую реализацию режима AMD CrossFireX.

Как следствие, ASUS B85 VANGUARD может быть смело рекомендована к покупке всем, кто планирует собрать компактную и недорогую систему, но при этом не намерен экономить на надежности комплектующих.

Достоинства:

• надежная 5-фазная цифровая система питания DIGI+VRM;
• улучшенная элементная база для более надёжной и стабильной работы материнской платы;
• удачная компоновка интерфейсной панели;
• использование качественного аудиокодека;
• расширенная пятилетняя гарантия;
• поддержка пакета Intel Small Business Advantage;
• хороший разгонный потенциал;
• наличие ряда портов и слотов расширения, актуальных при офисном использовании;
• концепция комплексного управления охлаждением Thermal Radar Core;
• доступная стоимость.

Особенности:

• при установке двух видеокарт линии PCI Express x16 распределяются по схеме х16+х4.

Автор: Константин Шорохов
