Обзор и тестирование материнской платы ASUS B85M-E

В данном обзоре речь пойдет о материнской плате ASUS B85M-E. Это модель формата microATX, которая при средней стоимости порядка $100 может похвастать высокой надежностью, поддержкой современных интерфейсов USB 3.0 и SATA 6 Гбит/с, а также рядом других доработок и фирменных технологий, о которых мы поговорим далее.

Отдельно отметим, что в качестве ее основы выступил набор системной логики Intel B85, с ключевыми особенностями и возможностями которого вы можете ознакомиться в обзоре GIGABYTE GA-B85M-HD3. Ну а мы тем временем перейдем непосредственно к техническим характеристикам ASUS B85M-E.

Спецификация материнской платы ASUS B85M-E:

Производитель	ASUS
Модель	B85M-E (rev 1.02)
Чипсет	Intel B85
Процессорный разъем	Socket LGA1150
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения
Частота используемой памяти	1600 / 1333 / 1066 МГц
Поддержка памяти	4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 1 x PCI Express 2.0 x4	x16 x16+x4
	1 x PCI Express 2.0 x1 1 x PCI
Дисковая подсистема	Чипсет Intel B85 поддерживает: 4 x SATA 6 Гбит/с (желтые) 2 x SATA 3 Гбит/с (черные)
LAN	1 x Realtek 8111F (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC887 8-канальный звук
Питание	1 х 24-контактный разъем питания ATX 1 x 4-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	1 x DVI-D 1 x D-Sub 1 x HDMI 1 x DisplayPort 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудиопорта 2 х PS/2 (для подключения мышки и клавиатуры)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 4 x SATA 6 Гбит/с 2 x SATA 3 Гбит/с 1 х разъем TPM 1 x разъем COM 1 x разъем LPT 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 2.0a, SM BIOS 2.7, DMI 2.0, WfM 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры	microATX 244 х 213 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Упаковка материнской платы ASUS B85M-E выполнена в виде привычной картонной коробки, оформленной в фирменном стиле c использованием темных и золотистых оттенков. На лицевой стороне, помимо наименований компании-производителя и модели устройства, отмечено наличие микросхем для защиты от электростатических разрядов и чрезмерного тока, а также указана поддержка ряда фирменных технологий, удобного интерфейса UEFI BIOS, технологии AMD CrossFireX, ОС Windows 8.1 и пакета технологий Intel Small Business Advantage, который будет полезен для офисной системы.

На обратной стороне упаковки расположено изображение материнской платы, ее краткая техническая спецификация, а также приведен перечень поддерживаемых технологий и особенностей:

• USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
• Fan Xpert 2 – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при минимальном уровне шума.
• AI Suite 3 – в комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы, не заходя в BIOS.
• GPU Boost – технология автоматического разгона интегрированной в процессор графической подсистемы.
• Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.

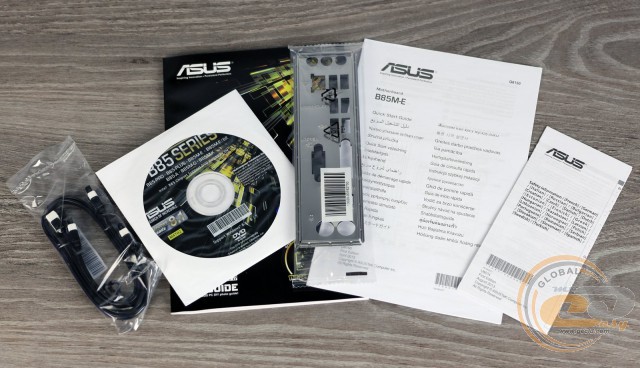

Комплект поставки ASUS B85M-E включает в себя только самые необходимые аксессуары, а именно:

• диск с драйверами и утилитами;
• инструкцию пользователя;
• два SATA-шлейфа;
• заглушку интерфейсной панели.

Дизайн и особенности платы

Материнская плата выполнена на темно-коричневом текстолите формата microATX (244 х 213 мм) и оформлена с использованием темных и желтых оттенков, что позволяет ей выглядеть свежо и не слишком строго. Компоновка набортных элементов реализована в целом неплохо, однако есть и свои нюансы. Производитель позаботился об удобстве сборки и оснастил DIMM-слоты защелками только с одной стороны, чтобы для замены модулей оперативной памяти вам не пришлось предварительно отключать видеокарту. Но следует быть осторожными при подключении основного разъема питания и портов SATA, поскольку крепежные отверстия по правому краю отсутствуют. Также неприятным моментом является перекрытие некоторых разъемов SATA габаритной видеокартой.

Взглянув на обратную сторону материнской платы, можно обратить внимание на стандартную опорную пластину процессорного разъема, а также на тот факт, что единственный радиатор охлаждения чипсета закреплен при помощи пластиковых клипс.

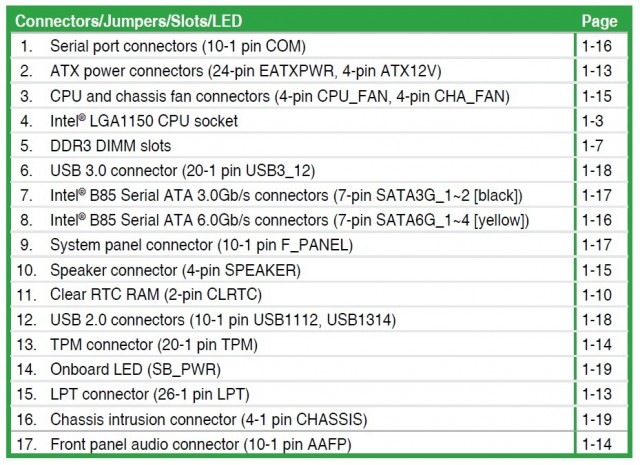

В нижней части печатной платы ASUS B85M-E расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, разъемы LPT и TPM, джампер для сброса CMOS, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели.

В связи с недостатком свободного пространства в нижней части текстолита, разъем COM производитель решил расположить над слотом PCI Express 3.0 x16.

Возможности организации дисковой подсистемы представлены четырьмя портами SATA 6 Гбит/с и двумя SATA 3 Гбит/с. Все разъемы функционируют благодаря чипсету.

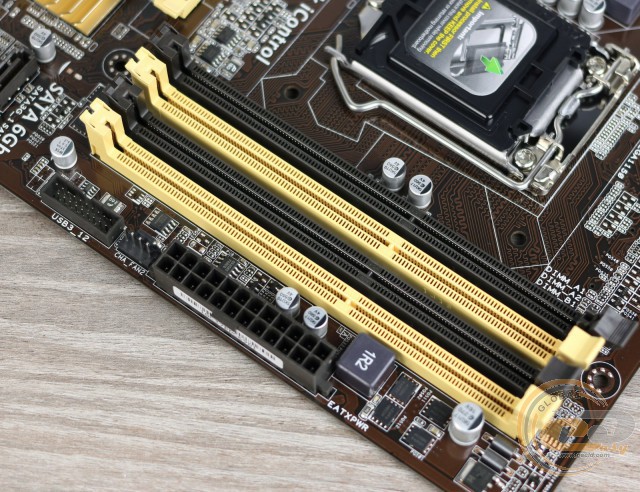

Системная плата ASUS B85M-E оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0. Всего на тестируемой модели их четыре: два внешних и два внутренних. Все они реализованы силами чипсета.

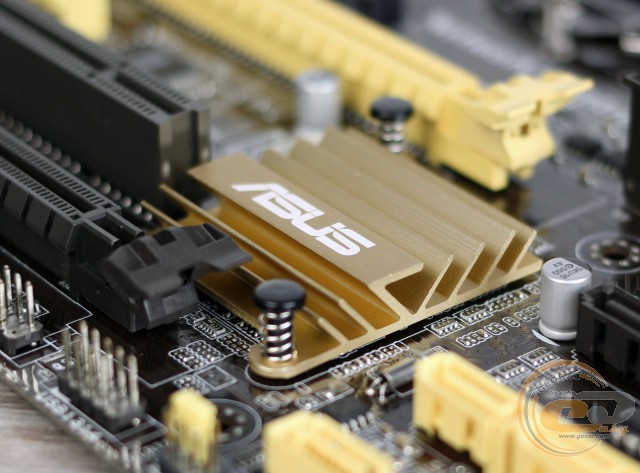

Система охлаждения рассматриваемой платы состоит только из одного алюминиевого радиатора, который осуществляет отвод тепла от набора системной логики Intel B85. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 32,8°C (при разгоне температура практически не менялась, поскольку он дополнительно охлаждался кулером видеокарты);
• полевые транзисторы подсистемы питания процессора – 74,3°C (при разгоне достигала 91,4°C);
• дроссели подсистемы питания процессора – 64,8°C (при разгоне достигала 81,5°C).

Полученные результаты можно охарактеризовать как средние, однако до критических значений еще есть достаточный запас.

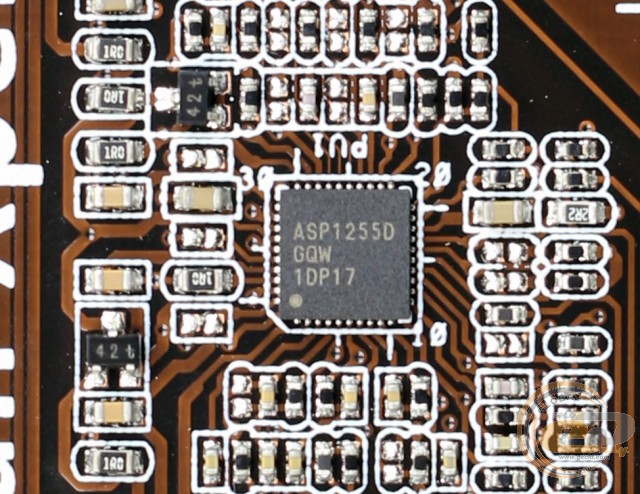

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1255D. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы с увеличенным сроком службы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

Для расширения функциональности решения ASUS B85M-E у пользователя есть в распоряжении четыре слота:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI;
4. PCI Express 2.0 x16 (в режиме х4).

Несмотря на наличие двух слотов PCI Express x16 и поддержку технологии AMD CrossFireX, новинка наиболее предрасположена к установке только одной видеокарты, так как один из двух разъемов подключен к чипсету и его пропускная способность ограничена четырьмя линиями PCI Express 2.0. В случае установки двух графических ускорителей, полученная схема х16+х4 не позволит в полной мере раскрыть потенциал подобной связки.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM1442K.

Поскольку набор системной логики Intel B85 не поддерживает шину PCI, то функционирование соответствующего разъема реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

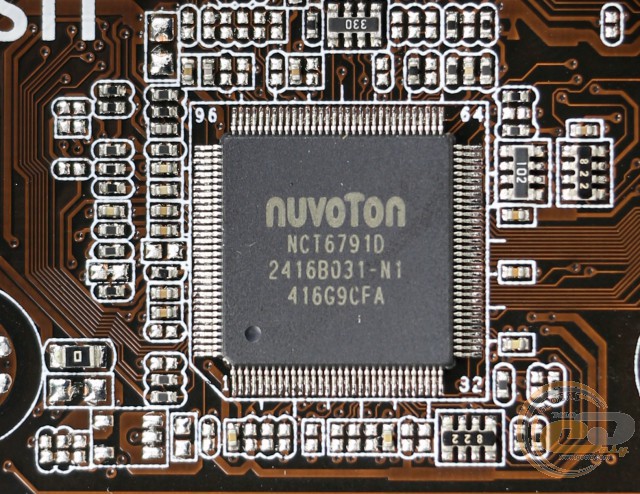

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D, которая управляет работой системных вентиляторов, портами COM, LPT и PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111F. А фирменная утилита Network iControl поможет управлять сетевыми ресурсами в режиме реального времени.

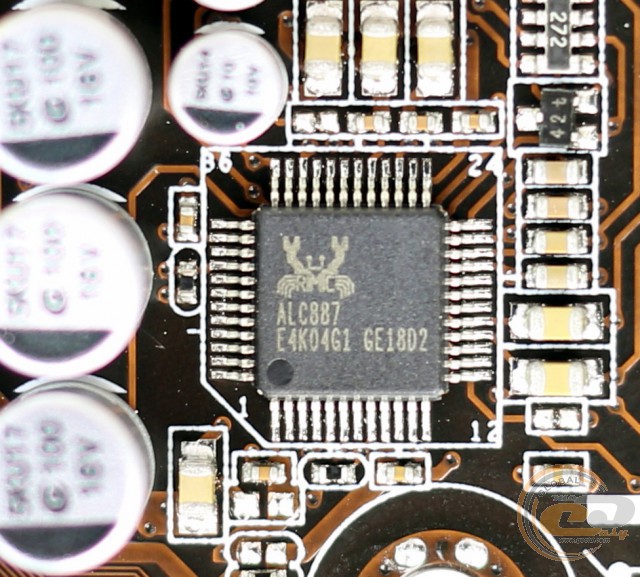

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

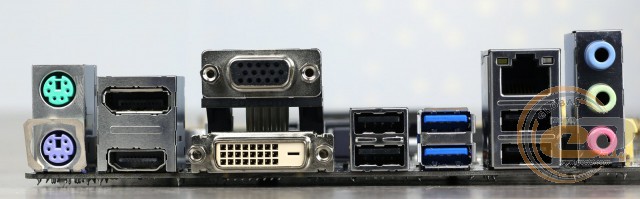

Интерфейсная панель модели ASUS B85M-E включает в себя следующие порты:

• 1 x DVI-D;
• 1 x D-Sub;
• 1 x DisplayPort;
• 1 x HDMI;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 3 x аудиопорта.

Подобную компоновку можно охарактеризовать как очень хорошую для недорогой материнской платы, так как она предлагает четыре видеовыхода, включая современные HDMI и DisplayPort, достаточное количество портов USB, а также возможность вывести порты COM и LPT на заднюю панель при помощи соответствующих разъемов на печатной плате. Что же касается особенностей, то некоторых пользователей может разочаровать неудобное подключение многоканальной акустики.

У ASUS B85M-E имеются вполне достойные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, а два других предназначены для системных вертушек.

UEFI BIOS

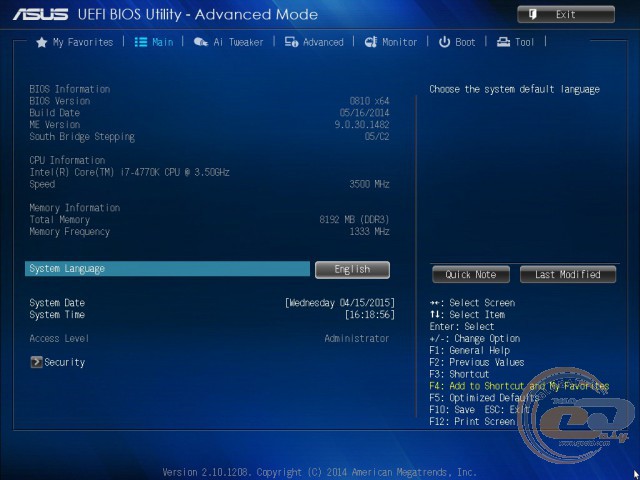

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

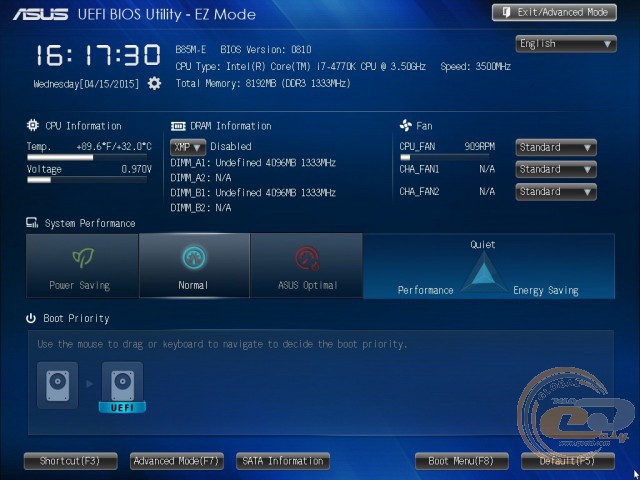

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране.

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

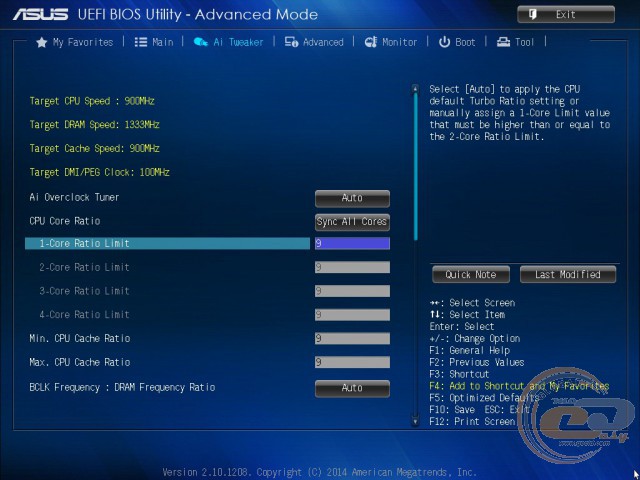

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

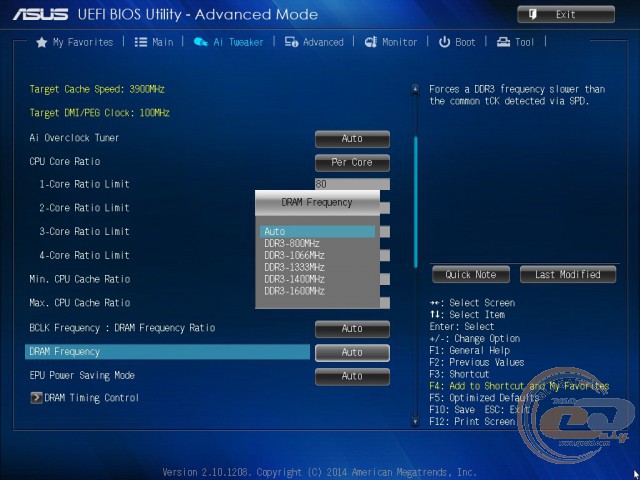

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

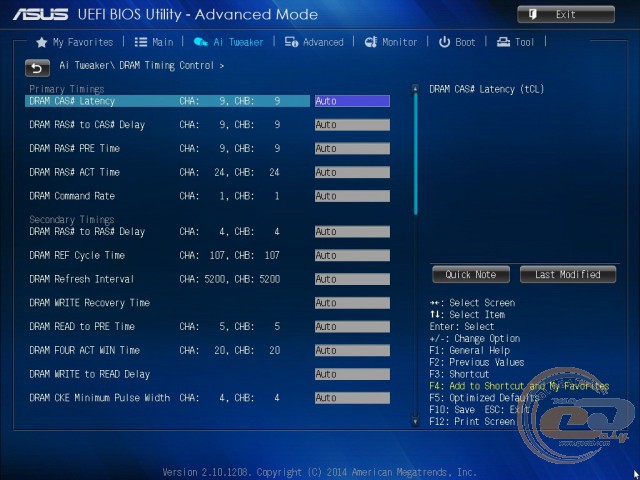

Также при необходимости можно получить доступ к регулировкам задержек памяти.

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания. Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота оперативной памяти	Memory Frequency	1600, 1400, 1333, 1066, 800
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio Limit	8 – MAX	1
	Max CPU Cache Ratio Limit	8 – MAX	1
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 − 127	1
	Short Duration Package Power Limit	1 − 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% − +100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Напряжение на модулях оперативной памяти	DRAM Voltage	1,18500 – 1,80000	0,00500
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0,39500 – 0,63000	0,00500

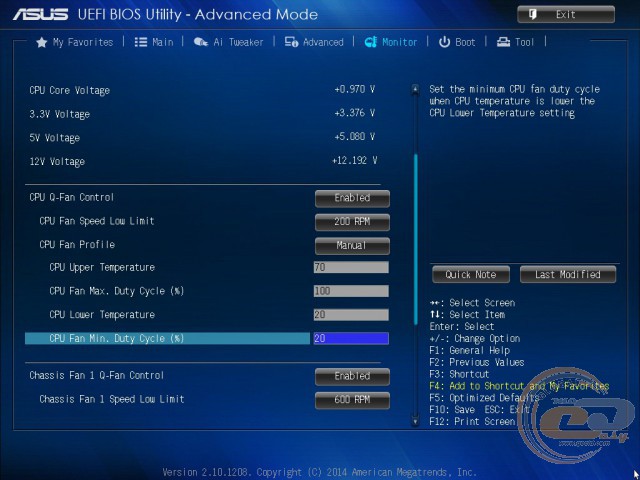

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора, скоростью вращения вентиляторов, а также за напряжениями на линиях питания +3,3В, +5В и +12В. Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

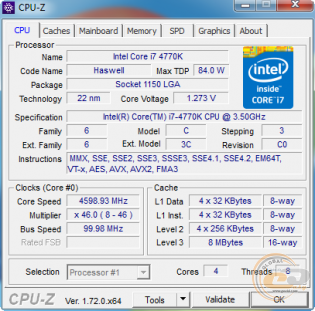

По итогам ручного разгона процессора Intel Core i7-4770K, путем увеличения множителя до «х46» и напряжения до 1,210 В, его стабильная рабочая частота составила 4600 МГц, что является хорошим результатом для доступной материнской платы.

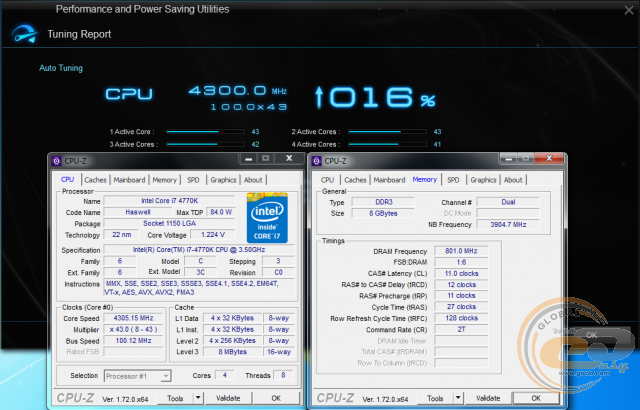

Также мы проверили работоспособность функции по автоматическому разгону в комплектном ПО ASUS Al Suite 3. Как видим, системе удалось повысить частоту процессора до 4300 МГц при напряжении 1,224 В.

В зависимости от выбранного процессорного множителя, при установке параметра CPU Vcore в режим «Auto», система автоматически подбирает необходимое напряжение для более высокой тактовой частоты ЦП.

Тестирование

Для проверки возможностей материнской платы ASUS B85M-E использовалось следующее оборудование:

Результаты тестов

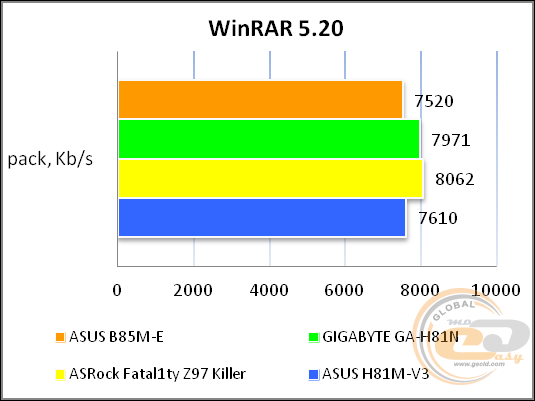

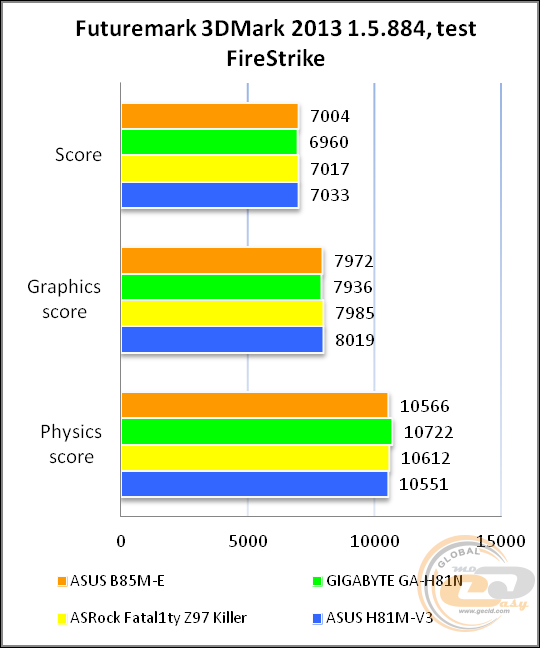

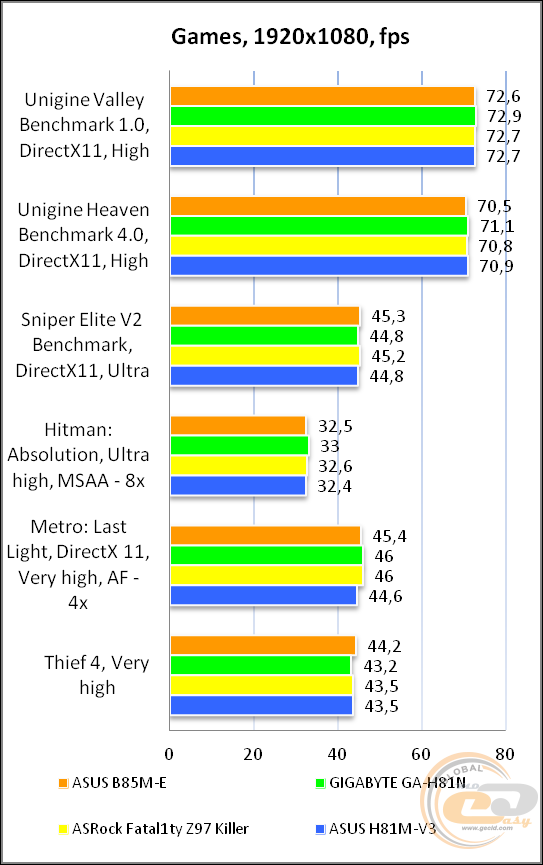

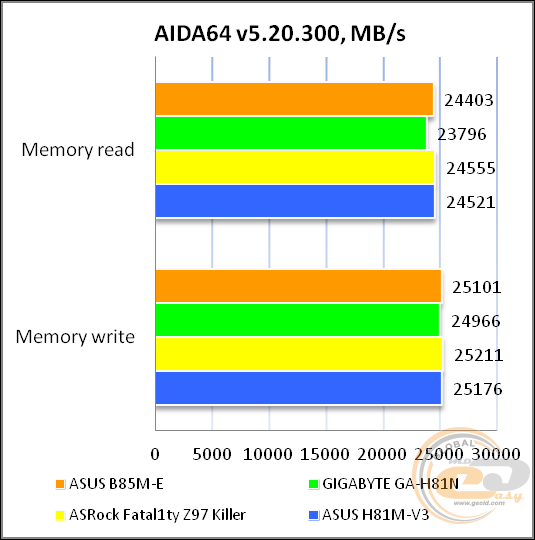

Модель ASUS B85M-E демонстрирует хорошие показатели производительности, которые находятся на уровне с конкурентными аналогами и более дорогими решениями. Это позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование интерфейса USB 3.0

Также мы проверили производительность работы интерфейса USB 3.0 и сравнили полученные результаты с показателями аналогичного разъема, реализованного силами чипсета Intel Z97 на материнской плате ASRock Fatality Z97X Killer. Тестирование проводилось при помощи накопителя Kingston HyperX Fury 64GB.

Как видим, реализованный при помощи чипсета Intel B85 интерфейс USB 3.0 практически не уступил своему флагманскому собрату.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе 8-канального кодека Realtek ALC887 демонстрирует очень хорошее качество звука, которого большинству пользователей будет более чем достаточно для повседневного использования. В противном случае можно приобрести дискретную звуковую плату с интерфейсом PCI либо PCI Express.

Выводы

Материнская плата ASUS B85M-E в процессе тестирования показала себя как очень качественное решение, которое обязательно найдет свое место не только в компактных мультимедийных, но и в офисных системах. К ключевым ее достоинствам, несомненно, можно отнести наличие четырех видеовыходов, отличные возможности по разгону в своем классе и качественную элементную базу. В случае желания собрать на основе ASUS B85M-E офисный ПК, вам придется по душе наличие портов COM, LPT и PS/2, слота расширения PCI и, конечно же, пакета технологий Intel Small Business Advantage.

Среди особенностей новинки выделим неудобное подключение многоканальной акустики, возможность перекрытия некоторых портов SATA массивными видеокартами и отсутствие крепежных отверстий по правому краю текстолита.

В итоге материнская плата ASUS B85M-E может предложить своему покупателю хорошее сочетание функциональности и приятного дизайна, благодаря которым у новинки найдется масса применений в различных сферах.

Достоинства:

• поддержка интерфейсов USB 3.0 и SATA 6 Гбит/с;
• хороший набор портов на интерфейсной панели;
• хорошие возможности по разгону процессоров;
• поддержка ряда полезных фирменных технологий;
• поддержка пакета технологий Intel Small Business Advantage;
• поддержка разъемов COM и LPT.

Особенности:

• неудобное подключение многоканальной акустики;
• отсутствие крепежных отверстий по правому краю текстолита.

Недостатки:

• перекрытие части портов SATA массивными видеокартами.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
