Обзор материнской платы ASUS F1A75-M

Не так давно мы протестировали высокофункциональную материнскую плату от ASUS, основанную на «наборе» системной логики AMD A75, которая предназначена для работы с APU AMD Llano. Сегодня же речь пойдет о ее наиболее младшем аналоге – решении форм-фактора MicroATX, которое имеет несколько более скромные возможности и статус самого доступного продукта из всех представленных на настоящий момент материнских плат от ASUS на чипсете AMD A75. Как в плане функциональности рассматриваемое сегодня устройство отличается от старшего решения, и можно ли считать его удачной покупкой, вы узнаете в настоящем обзоре, посвященном материнской плате ASUS F1A75-M.

Спецификации материнской платы ASUS F1A75-M:

Производитель	ASUS
Модель	F1A75-M
Чипсет	AMD A75 FCH (Hudson D3)
Процессорный разъем	Socket FM1
Поддерживаемые процессоры	AMD A & E2 серий
Используемая память	DDR3 1866/1600/1333/1066 МГц
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 64 ГБ
Встроенная графика	APU (серия Radeon HD 6000): 1 x D-Sub 1920x1600 1 x DVI-D 1920x1200 1 x HDMI 1920x1200
Слоты расширения	1 x PCI-E x16 поддерживает x16 линий PCI-E 1 x PCI-E x16 поддерживает x4 линий PCI-E 2 x PCI-E x1 3 x PCI
Дисковая подсистема	Чипсет AMD A75 поддерживает: 6 x SATA 6.0 Гб/с; с возможностью организации SATA RAID 0, 1, 10 и JBOD.
LAN	Гигабитный сетевой контроллер Atheros AR8151-B
Звуковая подсистема	VIA VT1708S, 8-канальный High-Definition Audio кодек
Питание	24-контактный разъем питания ATX 4-контактный ATX12V разъем питания
Охлаждение	Алюминиевый радиатор на FCH
Разъемы для вентиляторов	1 x CPU 1 x корпусный вентилятор 1 x вентилятор блока питания
Внешние порты I/O	1 x PS/2 (клавиатура/мышь) 1 x DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) порт 1 x S/PDIF оптический выход 2 x USB 3.0 4 x USB 2.0 8 канальный аудио выход
Внутренние порты I/O	3 x USB 2.0 (до 6 дополнительных) 1 x USB 3.0 (2 дополнительных, 19-pin разъем) 1 x S/PDIF выход 6 x SATA 6.0 Гб/с 1 x MemOK! кнопка 1 x EPU переключатель 1 x COM порт 1 x TPM Аудио разъемы передней панели Разъем системной панели
BIOS	32 Mb Flash ROM, AMI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS V2.6, ACPI V2.0a
Фирменные технологии	ASUS C.P.R ASUS EPU TurboV MemOK! AI Suite II Anti-Surge ASUS UEFI BIOS EZ Mode ASUS EZ DIY ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2
Комплектация	Руководство пользователя; 2 x SATA 6.0 ГБ/с кабеля; заглушка задней панели; диск с драйверами и утилитами.
Форм-фактор, размеры, мм	MicroATX 244 x 244
Сайт производителя	http://www.asus.ua/ Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS F1A75-M

Материнская плата ASUS F1A75-M поставляется в привлекательной на вид картонной упаковке с качественной полиграфией преимущественно в темных тонах. В центральной части лицевой стороны упаковки крупными буквами обозначается наименование модели платы, ниже расположились пиктограммы некоторых поддерживаемых продуктом функций: использование UEFI BIOS, поддержка криптопроцессора TPM для улучшения защиты информации, поддержка высокоскоростного стандарта передачи данных USB 3.0.

На обратной стороне коробки изображен внешний вид содержащейся в ней материнской платы со сносками, которые указывают на наиболее важные компоненты платы. Здесь же приводится описание некоторых наиболее значимых функций данной модели: поддержка интерфейса SATA 6.0 ГБ/с, наличие энергетического процессора EPU, функции MemOK! и единого программного интерфейса ASUS Ai Suite II для управления, настройки и мониторинга.

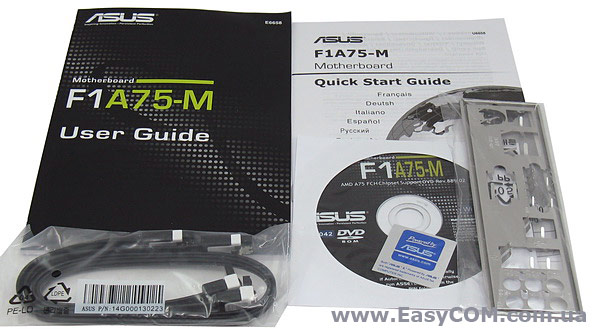

Комплект поставки материнской платы ASUS F1A75-M включает в себя только самое необходимое для сборки ПК и начала работы:

• руководство пользователя;
• 2 x SATA 6.0 ГБ/с кабеля;
• заглушку интерфейсной панели;
• диск с драйверами и утилитами.

Компоновка материнской платы ASUS F1A75-M, несмотря на ограниченные размеры форм-фактора MicroATX, достаточна удачна – все наиболее важные порты и разъемы удобно расположены по краям печатной платы. Из не совсем еще привычных технических решений отметим конструкцию рамки для крепления процессорного кулера, которая состоит из двух пластиковых частей, расположенных друг против друга, и укрепленных с обратной стороны платы мощной металлической пластиной, а также сам процессорный разъем Socket FM1, который визуально отличается от привычного Socket AM3 отсутствием контактов в центре.

Если на рассматриваемой материнской плате в качестве дискретного видео будет использоваться крупногабаритная видеокарта, ее установка нисколько не снизит удобство пользования платой – защелки слотов ОЗУ находятся на достаточном удалении от установленного в PEG-слот ускорителя. Кроме того, удобство эксплуатации при установленном видеоадаптере повышает ориентация SATA-портов параллельно плоскости текстолитового листа, да и сама видеокарта «нависает» только над двумя из них. Правда, учитывая тот факт, что материнские платы формата MicroATX часто устанавливаются в корпуса малого размера, такое расположение портов SATA может наоборот обернуться недостатком, поэтому к вопросу о выборе компактного корпуса следует подойти обстоятельно.

Южный мост AMD A75, который официально именуется аббревиатурой FCH (Fusion Controller Hub), является наиболее функциональной версией системной логики для APU AMD. Данный чип обеспечивает поддержку шести портов SATA 6 ГБ/с с возможностью организации SATA RAID уровней 0, 1, 10 и JBOD. Более того, FCH AMD A75 снабжен также и «родной» поддержкой четырех портов USB 3.0, чего вообще ранее не имела ни одна другая платформа (использовались дополнительные контроллеры USB 3.0). Два порта USB 3.0 выведены на системную панель, еще два можно задействовать при помощи подключения к 19-контактному разъему, расположенному на самой плате. Что же касается поддержки более медленного стандарта USB 2.0, то в FCH A75 заложена поддержка десяти соответствующих интерфейсов, и на интерфейсную панель рассматриваемой платы выведены четыре из них, а доступ к остальным можно получить на самой плате.

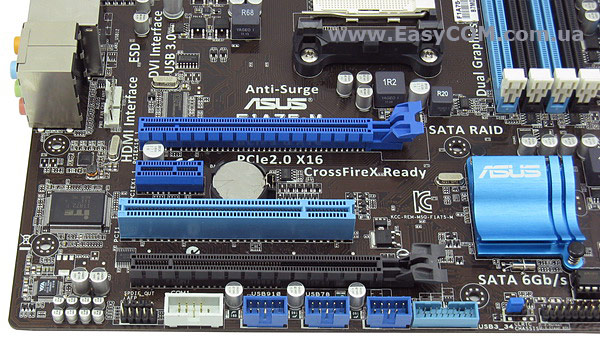

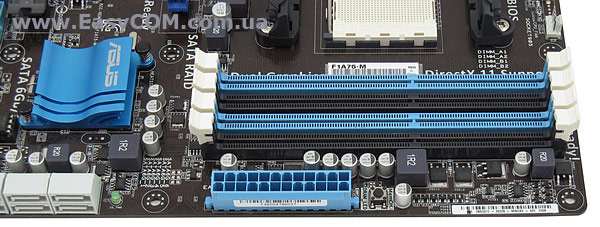

Расширить возможности материнской платы ASUS F1A75-M позволяют четыре слота расширения: два PCI-Express x16, и по одному PCI-Express x1 и PCI. Синий и черный слоты PCI-Express x16 работают в режиме x16 и x4 линий PCI-E соответственно, так что, несмотря на поддержку платой технологии AMD CrossFireX, устанавливать вторую видеокарту не совсем целесообразно. Второй слот PCI-Express x16 скорее предназначен для установки карт расширения, использующих шину PCI-E, тем более, что единственный слот PCI-Express x1, вероятнее всего, будет заблокирован системой охлаждения дискретной видеокарты. Специфической особенностью FCH A75 является поддержка устаревшего, но все еще актуального для многих пользователей интерфейса PCI.

APU Llano имеет встроенный двухканальный контроллер памяти DDR3, с гарантированной поддержкой модулей, работающих на частотах вплоть до 1866 МГц. Максимально возможный объем банков памяти составляет 64 ГБ, добиться которого можно установив четыре модуля емкостью 16 ГБ. Рядом с 24-контактным разъемом питания находится кнопка активации функции MemOK!, которая позволяет осуществить старт с гарантированно безопасными настройками оперативной памяти в том случае, если система не запустилась в обычном режиме.

Для питания APU на материнской плате ASUS F1A75-M используется простой и надежный шестифазный стабилизатор питания, энергия на который подается при помощи 4-контактного разъема ATX12V. В качестве ШИМ-контроллера используется фирменная микросхема ASP0902 со встроенным «процессором» EPU, который оптимизирует энергопотребление системы в режиме реального времени для увеличения срока службы компонентов узла питания. Функции данного контроллера можно включить/отключить при помощи переключателя, который находится рядом с разъемом для подключения вентилятора процессорного кулера. В качестве компонентов узла питания используются качественные и надежные полимерные конденсаторы и дроссели с ферритовым сердечником. Как видим, система питания рассматриваемой платы более ориентирована на надежность и долгий срок службы, нежели на разгон.

На материнской плате ASUS F1A75-M используется только один радиатор, который охлаждает чипсет. Радиатор имеет скромные размеры и относительно сильно прогревается во время работы системы под нагрузкой. Во время тестирования платы мы зафиксировали температуру 55°C – не критично, но, все же, рядом с источниками тепла системный блок с данной материнской платой лучше не ставить, чтобы еще более не повысить температуру на чипсете.

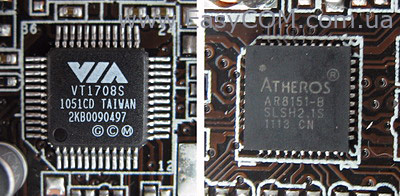

Звуковая подсистема ASUS F1A75-M основана на HDA-кодеке 8-канального звука VIA VT1708S, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Atheros AR8151-B.

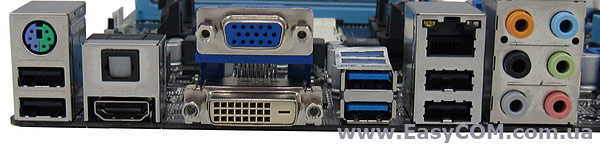

На интерфейсную панель материнской платы ASUS F1A75-M выведены следующие порты и разъемы:

• 1 x PS/2 (клавиатура/мышь);
• 1 x DVI-D;
• 1 x D-Sub;
• 1 x HDMI;
• 1 x LAN (RJ45) порт;
• 1 x S/PDIF оптический выход;
• 2 x USB 3.0;
• 4 x USB 2.0;
• 8-канальный аудио выход.

Для вывода изображения со встроенного в APU видеоядра имеется сразу три наиболее распространенных видеоинтерфейса, используемых для подключения как цифровых, так и аналоговых дисплеев.

Для организации дополнительного охлаждения внутри системного блока на материнской плате ASUS F1A75-M имеется один 4-контактный разъем под системный вентилятор и один 3-контактный разъем, предлагаемый для подключения вентилятора или разъема мониторинга от блока питания.

EFI BIOS

Тестируемая сегодня материнская плата ASUS F1A75-M использует современный и удобный интерфейс EFI BIOS, производить настройки в котором можно и при помощи мышки.

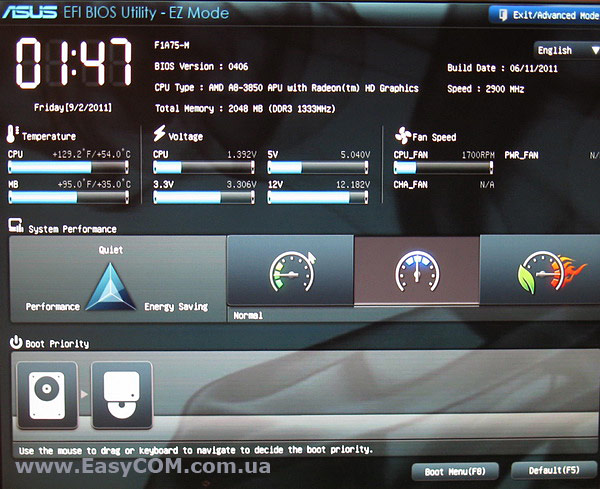

На главном экране EFI BIOS производится мониторинг температур и напряжений на линиях блока питания и процессоре. Также в этом разделе отображается версия BIOS, модель процессора и количество оперативной памяти.

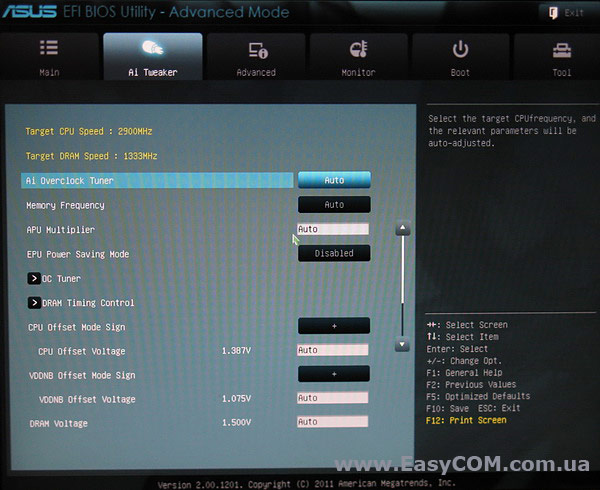

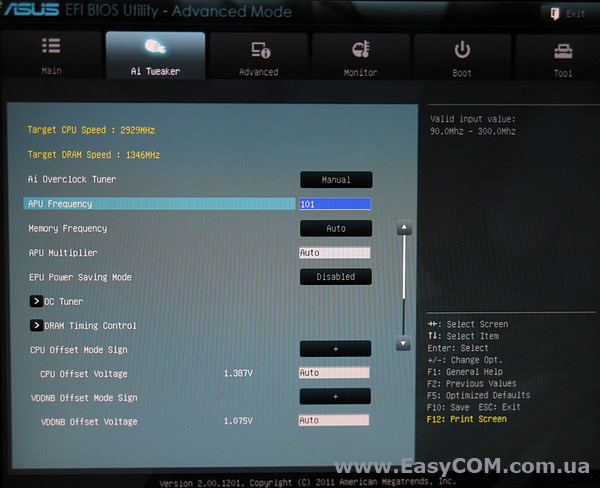

Все связанные с разгоном системы настройки традиционно для ASUS производятся во вкладке «Ai Tweaker». По количеству доступных к изменению настроек, данный раздел EFI рассматриваемой материнской платы мало чем отличается от версии EFI более старшего решения ASUS F1A75-V PRO, если не считать подраздел регулировок для цифрового стабилизатора питания последней. Для удобства восприятия, необходимые для разгона настройки сведены в таблицу.

Параметр	Название пункта меню	Диапазон	Шаг
Множитель APU	APU Multiplier	8 – 47	1
Частота APU, МГц	APU Frequency	90 – 300	1
Частота памяти, МГц	Memory Frequency	DDR3 800 DDR3 1066 DDR3 1333 DDR3 1600 DDR3 1866
Тайминги памяти	CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, , TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS
Напряжение на APU, В	CPU Offset Voltage	0,8 – 1,55	0,003125
Напряжение на встроенном контролере памяти, В	VDDNB Offset Voltage	0,8 – 1,55	0,003125
Напряжение памяти, В	DRAM Voltage	1,35 – 2,3	0,01
Напряжение на южном мосте, В	SB 1.1V Voltage	1,1 – 1,4	0,01
	1.1Vsb Voltage	1,1 – 1,2	0,01
	APU1.2V Voltage	1,2 – 1,8	0,01
	VDDA Voltage	2,5 – 2,8	0,1

Для некоторого увеличения производительности системы можно попытаться увеличить частоту тактового генератора, которая позволит разогнать процессорную часть APU.

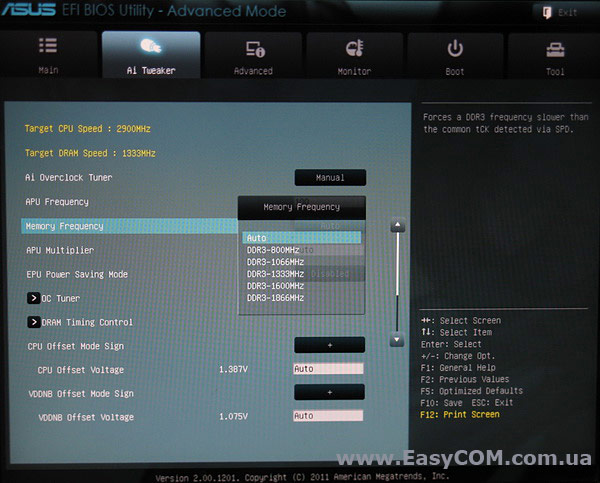

Пункт «Memory Frequency» позволяет установить режим работы оперативной памяти, при номинальной частоте тактового генератора есть возможность установить частоту памяти до DDR3 1866 МГц.

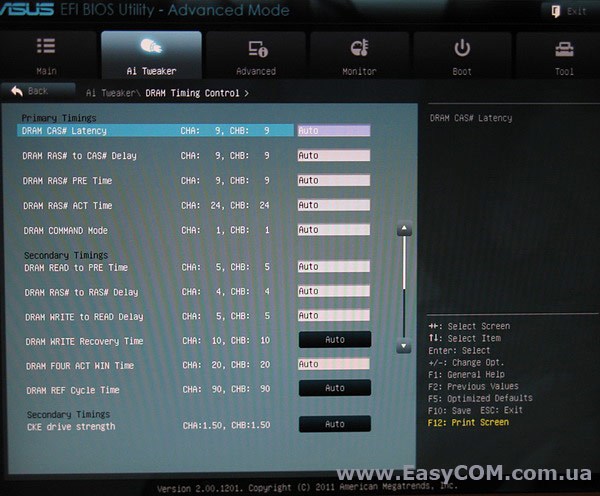

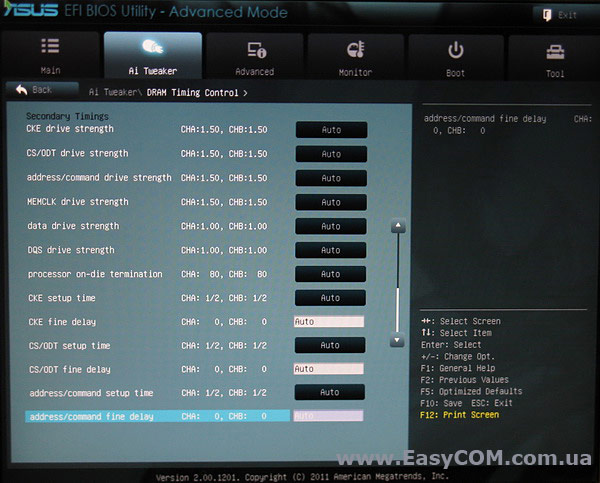

Пункт «DRAM Timing Control» открывает доступ к регулировкам всех возможных таймингов и подтаймингов оперативной памяти.

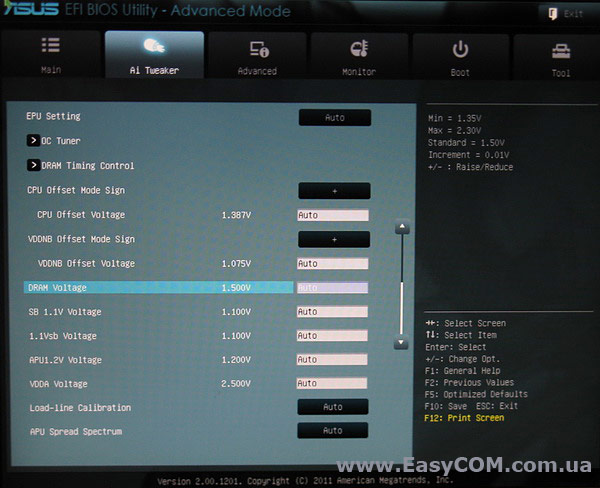

Настройки для регулировки напряжения на всех основных компонентах системы также присутствуют во вкладке «Ai Tweaker».

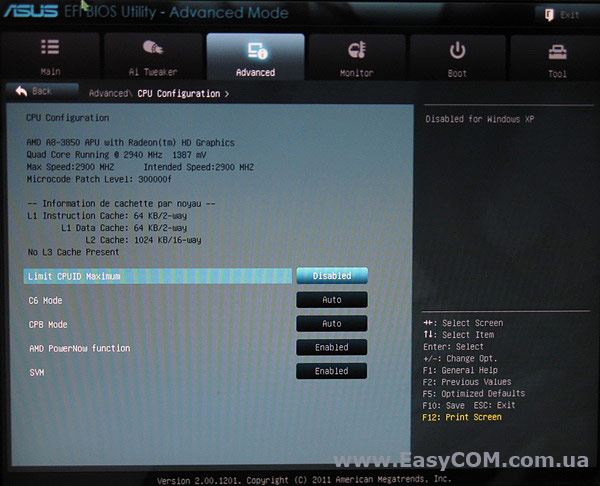

В разделе «CPU Configuration» вкладки «Advanced» получаем доступ к настройкам управления различными процессорными технологиями и функциями.

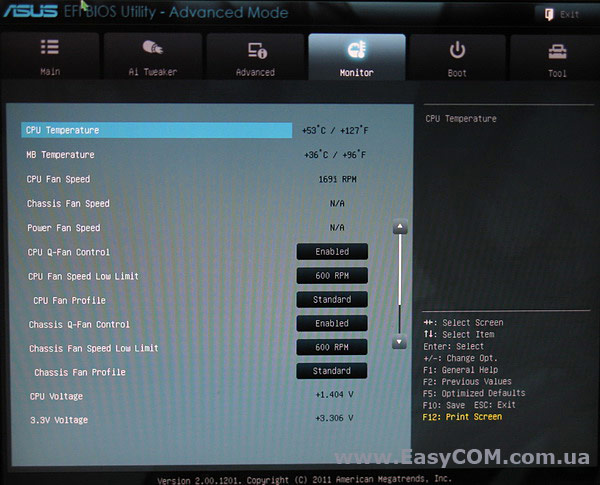

EFI BIOS материнской платы ASUS F1A75-M включает в себя достаточно обширный раздел мониторинга. Во вкладке «Monitor» можно следить за:

• температурой материнской платы и процессора;
• скоростью вращения процессорного кулера и корпусного вентилятора;
• напряжением на ядре процессора;
• напряжением на линиях питания +12В, +5В и +3,3В.

Единственное, чего не достает в разделе мониторинга, так это показаний напряжения питания оперативной памяти. Кроме того, в этом разделе можно включить функции автоматического управления процессорным кулером CPU Q-Fan Control и корпусным вентилятором, которые имеют различные режимы интенсивности.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор	AMD A8-3850 APU (2,9 ГГц, Radeon HD 6550D, Socket FM1)
Кулер	Scythe Kama Angle Rev.B
Оперативная память	2xDDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	AMD Radeon HD 6550D, встроенная в AMD A8-3850
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic M12II-500, 120 мм малошумный вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

Результаты тестов:

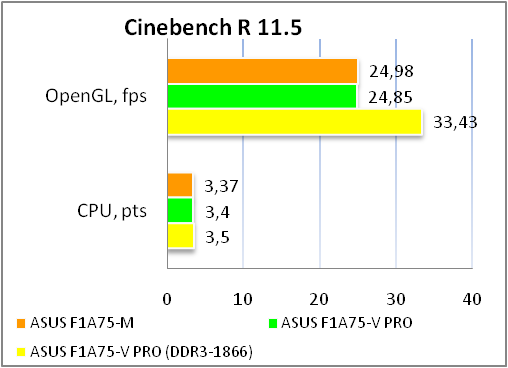

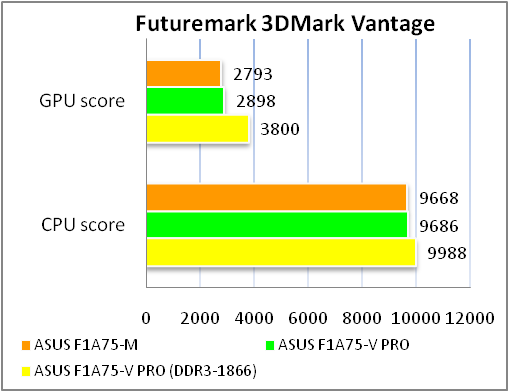

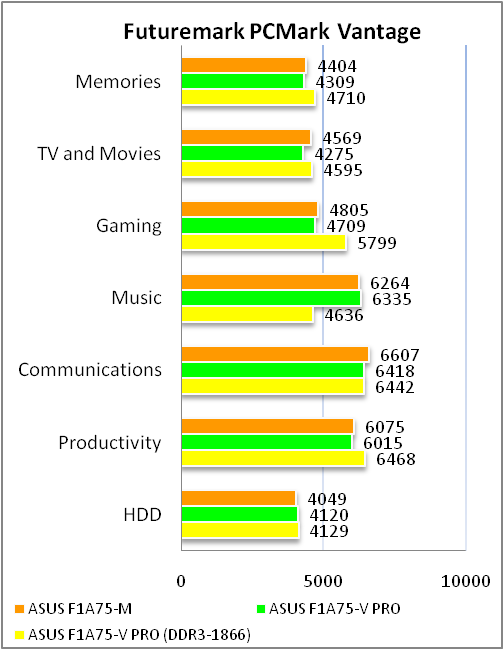

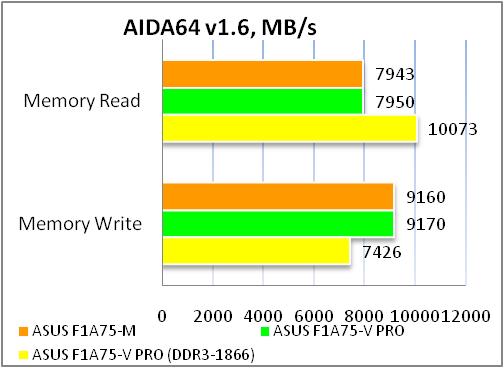

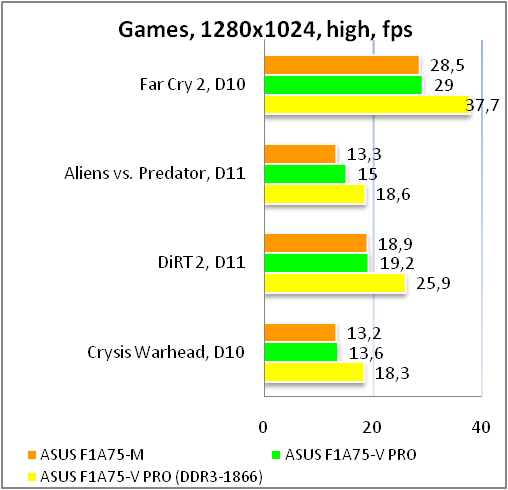

Результаты тестов показывают, что производительность материнской платы ASUS F1A75-M при работе с интегрированным в APU графическим ядром ничем не уступает старшему решению в номинальном режиме, когда оперативная память обоих решений функционирует на частоте DDR3-1333 МГц. Это говорит о достаточно высоком общем уровне исполнения ASUS F1A75-M.

Тестирование звукового тракта на основе кодека VIA VT1708S

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.11, -0.25	Очень хорошо
Уровень шума, дБ (А)	-76.2	Средне
Динамические диапазон, дБ (А)	75.6	Средне
Гармонические искажения, %	0.023	Хорошо
Гармонические искажения + шум, дБ(A)	-64.5	Плохо
Интермодуляционные искажения + шум, %	0.079	Хорошо
Взаимопроникновение каналов, дБ	-75.6	Очень хорошо
Интермодуляции на 10 кГц, %	0.101	Средне
Общая оценка		Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.05, -0.18	Очень хорошо
Уровень шума, дБ (А)	-76.1	Средне
Динамические диапазон, дБ (А)	75.2	Средне
Гармонические искажения, %	0.031	Хорошо
Гармонические искажения + шум, дБ(A)	-64.9	Плохо
Интермодуляционные искажения + шум, %	0.073	Хорошо
Взаимопроникновение каналов, дБ	-72.8	Хорошо
Интермодуляции на 10 кГц, %	0.097	Хорошо
Общая оценка		Хорошо

Звуковой кодек VIA VT1708S, на котором основана аудиоподсистема рассматриваемой платы, получил общую оценку «хорошо». Это говорит о том, что возможностей данного кодека должно хватать в большинстве случаев рядовому пользователю.

Выводы

Протестированная сегодня материнская плата ASUS F1A75-M по своим возможностям выступает за функциональные рамки форм-фактора MicroATX. В числе наиболее значимых ее особенностей можно отметить широкие возможности по подключению высокоскоростных накопителей и периферийных устройств, которые обеспечиваются наиболее современным чисетом AMD A75, а также наличие двух слотов PCI-E x16, пусть второй слот и имеет ограниченное количество линий PCI-E. Кроме того, принимая во внимание форм-фактор MicroATX, достоинствами данной материнской платы можно назвать наличие удобного предзагрузчика EFI BIOS, который пока еще далеко не всегда можно встретить в решениях такого класса, а так же наличие трех наиболее популярных видеоинтерфейсов для вывода изображения с интегрированного в APU графического ядра. Последняя особенность материнской платы ASUS F1A75-M облегчит задачу по подбору монитора в случае, если пользователь собирается работать только со встроенным видеоядром, таким образом сэкономив на покупке дискретной видеокарты. При доукомплектации же системы, основанной на данной материнской плате, дискретным графическим ускорителем можно получить хороший современный домашний компьютер с достаточной не слишком требовательному пользователю производительностью, а также неплохим сочетанием цена/возможности, при этом сэкономив на пространстве, занимаемым компактной материнской платой.

Достоинства:

• доступная цена;
• четыре порта USB 3.0;
• шесть портов SATA 6.0 ГБ/с;
• наличие трех наиболее популярных видеоинтерфейсов (VGA, DVI, HDMI);
• поддержка технологий ATI CrossFireX;
• удобный интерфейс EFI BIOS;
• единый программный интерфейс ASUS AI Suite II;
• наличие порта PCI.

Недостатки:

• не самая эффективная система охлаждения.

Особенности:

• низкая практическая ценность второго слота PCI-Express x16, работающего в режиме x4.

Автор: Дмитрий Исаев

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Kingston, Scythe и Sea Sonic за предоставленное для тестового стенда оборудование.
