Обзор и тестирование материнской платы ASUS F2A55

27-10-2012

Как мы знаем, большую часть продаж для любой компании генерируют отнюдь не самые дорогие устройства, а продукты нижнего и среднего ценового диапазона. Логично, что ASUS дополнила линейку материнских плат на старшем наборе системной логики AMD A85X несколькими материнскими платами, направленными на массовый рынок. При этом за основу был взят менее производительный чипсет AMD A55, основными отличиями которого является отсутствие поддержки USB 3.0 и SATA 6 Гбит/с, а также RAID 5.

Давайте познакомимся с представителями бюджетной линейки материнских плат от ASUS с Socket FM2 поближе:



ASUS F2A55

ASUS F2A55-M

ASUS F2A55-M LE

ASUS F2A55-M LК

ASUS F2A55-M LК PLUS

USB 3.0
Внешние
внутренние

2/0

2/0

Нет

Нет

Нет

USB 2.0
внешние
внутренние

6/6

4/6

6/6

4/6

4/6

Оперативная память

4 x DIMM
 до 64 ГБ

4 x DIMM
 до 64 ГБ

2 x DIMM
 до 32 ГБ

2 x DIMM
 до 32 ГБ

2 x DIMM
 до 32 ГБ

PCI-E x16

1

1

1

1

1

PCI-E x4

1

1

1

Нет

Нет

PCI-E x1

2

1

1

2

2

PCI

3

1

1

1

1

Видео выходы

Нет

HDMI
VGA
DVI

HDMI
VGA
DVI

VGA
DVI

VGA
DVI

Аудио выходы

6
S/PDIF out

6
S/PDIF out

3
S/PDIF out

3
S/PDIF out

3
S/PDIF out

SATA 3Gb/s

6

6

6

6

6

SATA 6Gb/s

Нет

Нет

Нет

Нет

Нет

eSATA

Нет

Нет

Нет

Нет

Нет

mSATA

Нет

Нет

Нет

Нет

Нет

Wi-Fi/Bluetooth

Нет

Нет

Нет

Нет

Нет

Фазы питания

6

6

6

5

5

Формат

ATX
(305 x 224)

MicroATX
(244 x 244)

MicroATX
(244 x 234)

MicroATX
(244 x 208)

MicroATX
(244 x 208)

Как видим, на всех платах с индексом A55 отсутствует поддержка скоростного интерфейса SATA 6 Гбит/с, а USB 3.0 есть только у двух материнских плат, при этом за его поддержку отвечают сторонние контроллеры. Также удивление вызывает тот факт, что у единственного полноразмерного решения, которому и будет посвящен этот обзор, отсутствуют видео выходы, соответственно при желании использовать встроенное графическое ядро процессора покупателю придется ограничиться платой формата MicroATX, с присущими данному формату ограничениями в виде меньшего количества слотов расширения. Также стоит отметить, что полноценная поддержка технологии AMD CrossFireX в формате х8+х8 отсутствует у всех моделей.

ASUS F2A55

Спецификации материнской платы ASUS F2A55:

Производитель

ASUS

Модель

F2A55 (rev 1.0)

Чипсет

AMD A55

Процессорный разъем

Socket FM2

Поддерживаемые процессоры

AMD A (Socket FM2)
AMD Athlon (Socket FM2)

Используемая память

2400(O.C.)/2250(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)
/1866/1600/1333/1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 64 ГБ памяти

Слоты расширения

1 x PCI Express 16 2.0 (x16)
1 x PCI Express 16 2.0 (x4)

AMD CrossFireX
x16+x4

2 x PCI Express x1
3 x PCI

Дисковая подсистема

Чипсет AMD A55 поддерживает:
6 x SATA 3 Гбит/с портов

LAN

1 x гигабитный сетевой контроллер Realtek RTL8111F (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC887
2/4/5.1/7.1-канальный звук
SPDIF Out

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Вентиляторы

1 x разъем вентилятора CPU (4-пин)
2 x разъема подключения системных вентиляторов (4-пин)

Охлаждение

Алюминиевый радиатор южного моста

Внешние порты I/O

1 x LAN (RJ45)
6 x USB 2.0
2 x USB 3.0
6 x Аудио портов
1 x optical SPDIF Out
2 x PS/2 (мышь и клавиатура)

Внутренние порты I/O

3 x USB 2.0
6 x портов SATA 3 Гбит/с
1 x порт COM
1 x коннектор вывода звука на переднюю панель
1 x блок коннекторов передней панели
1 x джампер для сброса CMOS
1 x SPDIF Out
1 х DRCT
1 x memOK!

BIOS

64 Mb Flash ROM,
UEFI AMI BIOS,
PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a,

Комплектация

руководство пользователя;
брошюра с описание гарантии;
диск с драйверами и утилитами;
2 x кабеля SATA;
заглушка интерфейсной панели.

Форм-фактор,
размеры, мм

ATX
305 х 224

Сайт производителя

http://www.asus.ua/
Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS F2A55

Упаковка и комплектация

ASUS F2A55

Материнская плата ASUS F2A55 поставляется в стандартной для ASUS картонной коробке с оформлением в черно-желтых тонах. На лицевой части упаковки мы видим наименование платы, компании производителя, а также логотип, свидетельствующий о том, что на ASUS F2A55 используется полностью цифровая система питания процессора DIGI+VRM. Также в нижней части упаковки отмечена поддержка новой операционной системы Windows 8, технологии AMD CrossFireX, новых процессоров семейства AMD A (Socket FM 2). Также необходимо отметить поддержку следующих технологий:

  • USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP (USB Attached SCSI Protocol);
  • Network iControl позволяет оптимизировать использование сетевого трафика, выставлять приоритеты для использования сетевых ресурсов;
  • UEFI BIOS используется современный предзагрузчик, основанный на графическом интерфейсе UEFI;
  • EPU – на плате расположен специальный энергетический контроллер (Energy Processing Unit – EPU), который отвечает за режим энергосбережения.

ASUS F2A55

На обратной стороне размещена фотография самой материнской платы, ее спецификация, а также более подробно изображены преимущества перечисленных выше технологий.

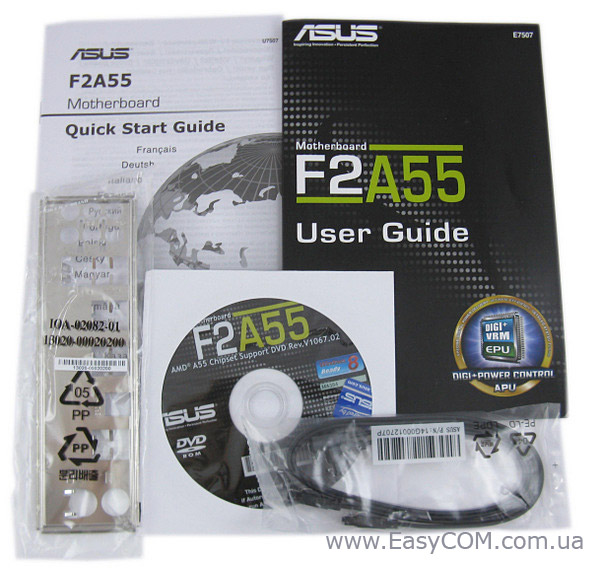

Комплект поставки материнской платы ASUS F2A55 очень скромный. В коробке с материнской платой мы обнаружили:

  • Документацию;
  • Диск с драйверами и утилитами;
  • Два SATA-шлейфа;
  • Заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS F2A55

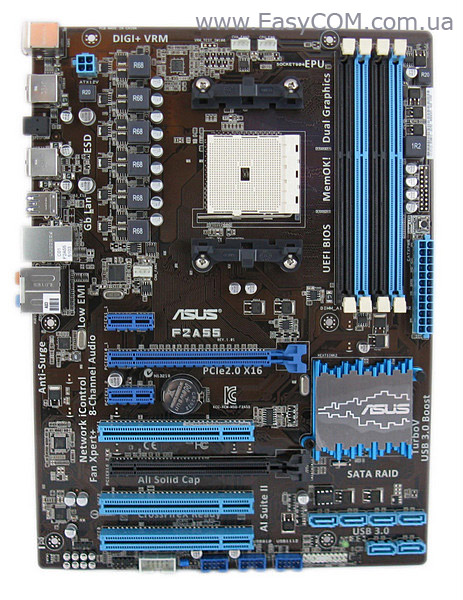

Материнская плата ASUS F2A55 выполнена на текстолите коричневого цвета в формате ATX. Из-за уменьшенной на два сантиметра ширины текстолита по всей его правой стороне отсутствуют крепежные отверстия под винты, что влечет за собой небольшое «провисание» этого края и требует определенной осторожности при подключении устройств к портам SATA. К расположению слотов расширения и разъемов у нас не возникло никаких претензий, а вот перпендикулярное размещение портов SATA выглядит не слишком современно.

ASUS F2A55

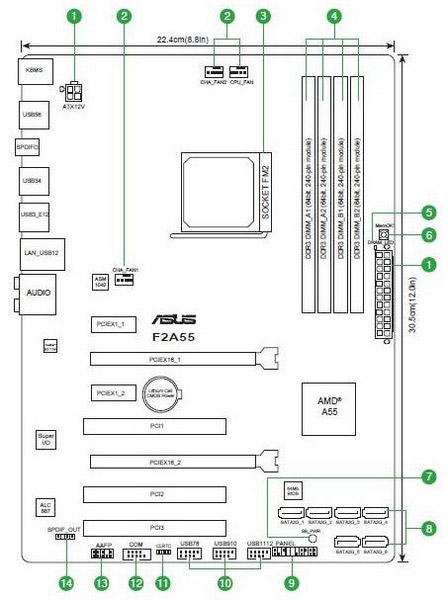

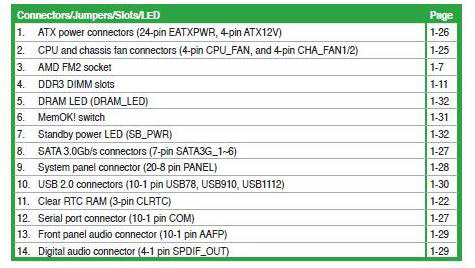

В связи с тем, что материнская плата является представителем средне-ценового сегмента и оснащена минимальным количеством дополнительных контроллеров, все компоненты без проблем уместились на ее лицевой стороне.

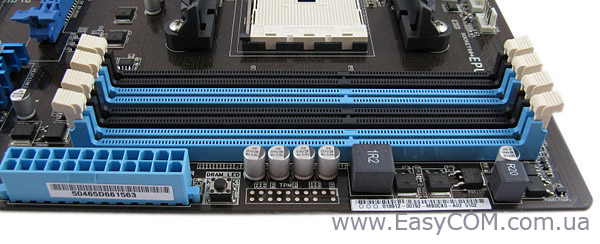

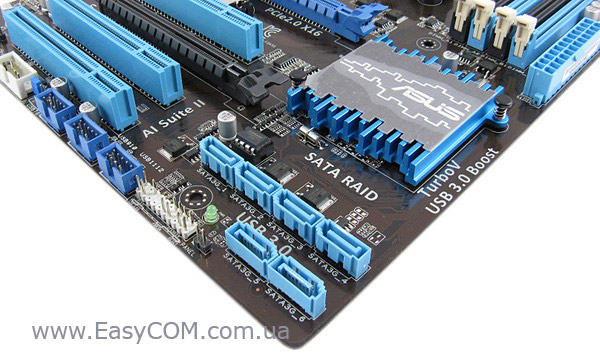

В нижней части платы расположены следующие разъемы: колодка подключения аудио разъемов передней панели, S/PDIF out, порт COM, джампер для сброса CMOS, а также три колодки подключения портов USB 2.0. Всего на плате реализовано двенадцать портов USB 2.0, шесть внутренних и шесть на интерфейсной панели. Внутренние порты USB 3.0 отсутствуют.

Ближе к правому нижнему углу находится разъем для подключения фронтальной панели, а также разъем DRCT, о котором производитель скромно умолчал как в инструкции, так и на официальном сайте, который служит для реализации функции быстрого доступа к BIOS и позволяет подключить кнопку и вынести ее, к примеру, на фронтальную панель ПК.

Как мы уже упомянули выше, все порты SATA расположены перпендикулярно текстолиту. Всего на ASUS F2A55 реализована поддержка шести портов стандарта 3 Гбит/с. Работа всех шести портов обеспечивается силами чипсета AMD A55. Присутствует поддержка массивов SATA RAID 0, RAID 1 и RAID 10.

Правая сторона системной платы ASUS F2A55 интересна только наличием кнопки MemOK! и четырех DIMM-слотов для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1066 до 1866 МГц в номинальном режиме и до 2400 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего должно быть достаточно практически для любых поставленных задач.

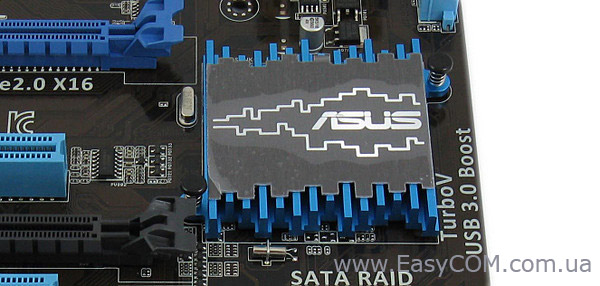

Система охлаждения рассматриваемой платы состоит всего из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета AMD A55. Крепится радиатор при помощи пластиковых подпружиненных клипс. В процессе тестирования платы температура радиатора составила 42°C, что является средним результатом.

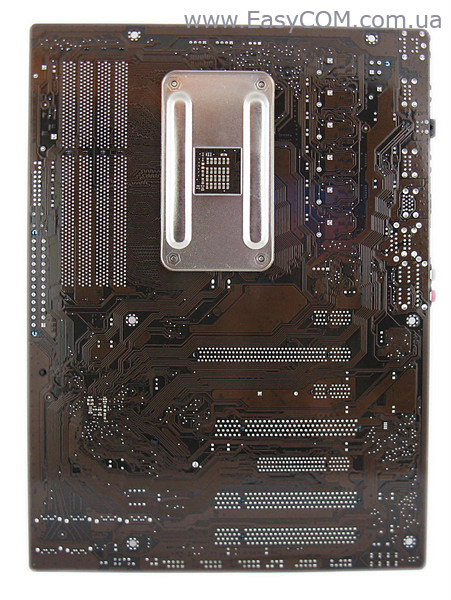

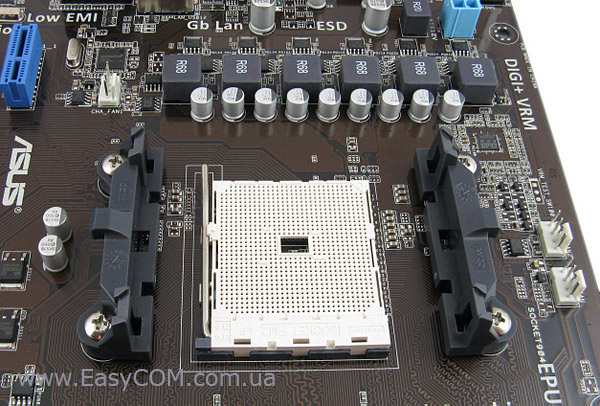

Расположение Socket FM2 и опорной пластины стандартно. Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов.

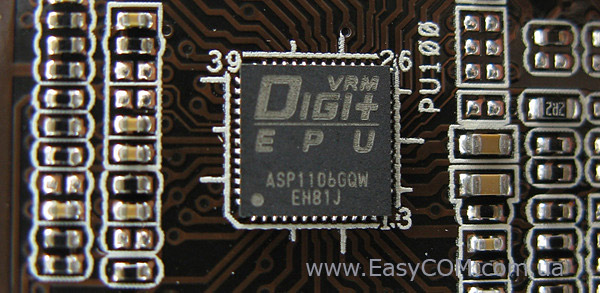

Сам преобразователь основан на цифровом стабилизаторе питания Digi+VRM ASP1106. Для питания ASUS F2A55 предназначены основной 24-х и дополнительный 4-контактный разъемы.

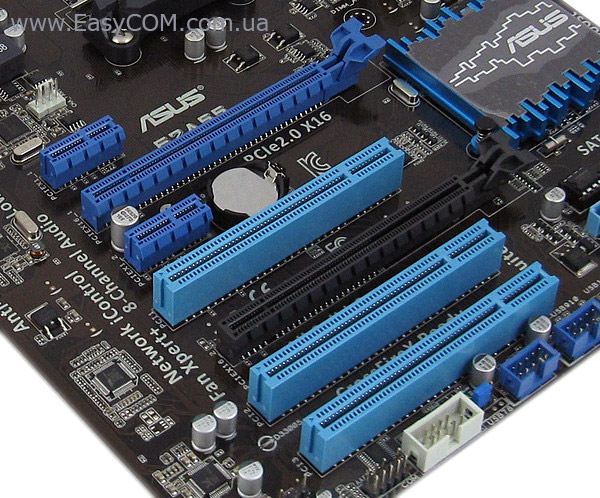

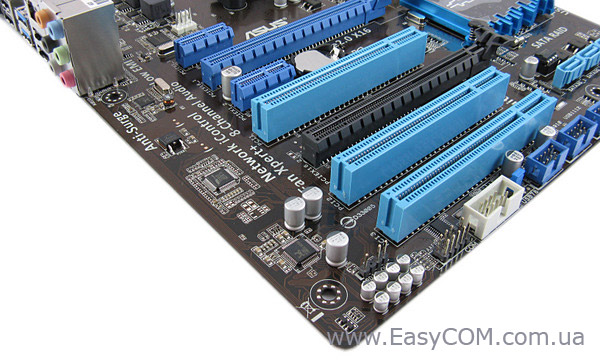

Возможности расширения функциональности материнской платы ASUS F2A55 достаточно скромные. В наличии два слота PCI-Express для установки графических адаптеров - первый использует 16 линий, тогда как второй всегда использует лишь 4 линии. Все слоты соответствуют спецификации 2.0

Производителем заявлена поддержка технологии AMD CrossFireX. При использовании двух графических адаптеров линии между слотами распределяются, скажем прямо, не самой оптимальной схемой 16 + х4.

Также расширение функциональности материнской платы возможно за счет двух слотов PCI-Express х1 и трех PCI.

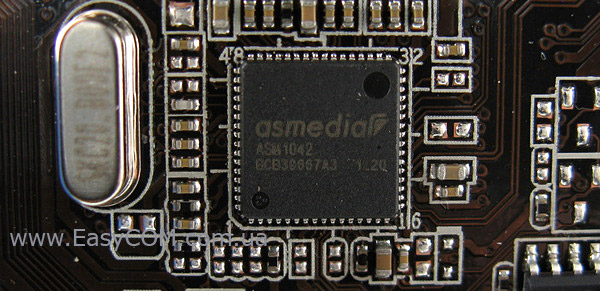

Поскольку сам чипсет лишен поддержки современного интерфейса USB 3.0, то работа двух портов данного стандарта на интерфейсной панели реализована силами контроллера ASMedia ASM1042.

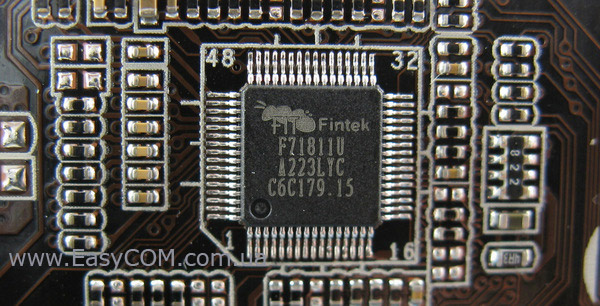

Возможности Multi I/O обеспечены микросхемой Fintek F71811U, которая управляет портами COM и PS/2, работой системных вентиляторов и обеспечивает мониторинг.

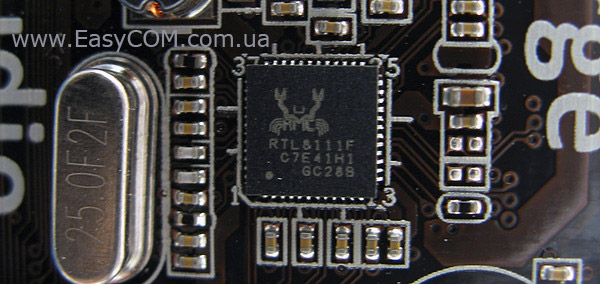

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111F.

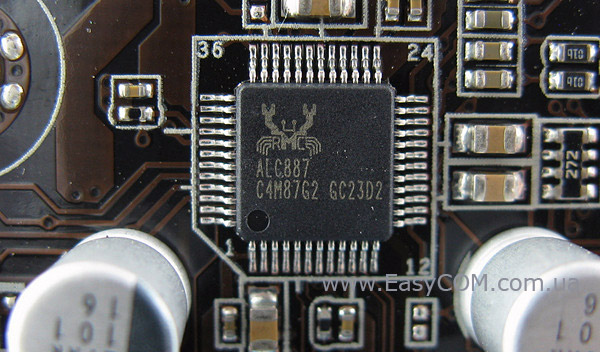

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASUS F2A55

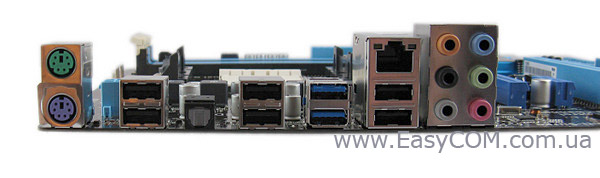

На интерфейсную панель материнской платы ASUS F2A55 выведены следующие порты:

  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 2 x USB 3.0;
  • 1 x Optical S/PDIF out;
  • 6 x Аудио портов;
  • 2 х PS/2 (мышь и клавиатура).

Как видим, несмотря на наличие в новых процессорах Trinity встроенного графического ядра, видео выходы на материнской плате отсутствуют, соответственно единственно возможная польза от графического ядра может быть только при использовании технологии AMD Dual Graphics. Также к относительным недостаткам стоит отнести наличие всего двух портов USB 3.0, чего со временем может оказаться недостаточно.

Материнская плата ASUS F2A55 оснащена всего тремя разъемами для подключения вентиляторов: один служит для питания вентилятора системы охлаждения процессора, тогда как два других могут быть использованы для подключения системных вентиляторов. Все разъемы выполнены в четырехконтактном исполнении.

BIOS

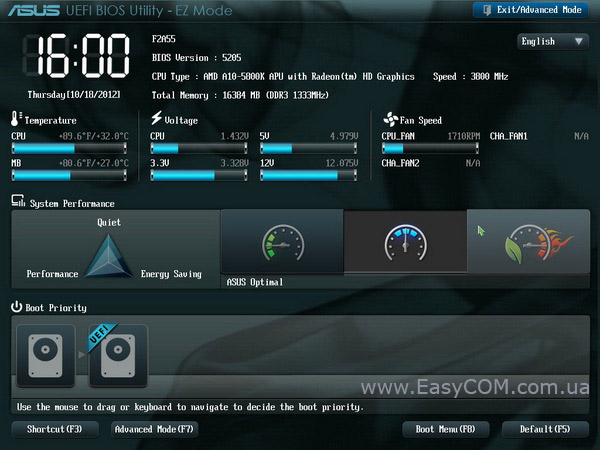

Тестируемая сегодня материнская плата ASUS F2A55, как и большинство современных плат от ASUS, использует современный предзагрузчик, основанный на графическом интерфейсе UEFI, производить настройки в котором можно и при помощи мышки. На главном экране UEFI BIOS приводится мониторинг температур и напряжений на линиях блока питания и процессоре. Также в этом разделе отображается версия BIOS, модель процессора и количество оперативной памяти.

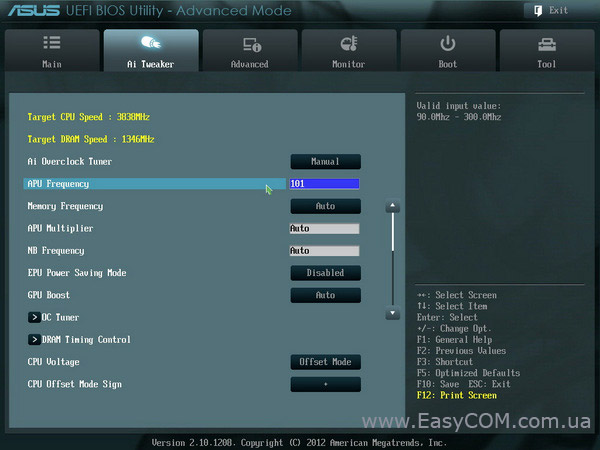

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

Множитель частоты памяти позволяет устанавливать частоту от 800 до 2400 МГц.

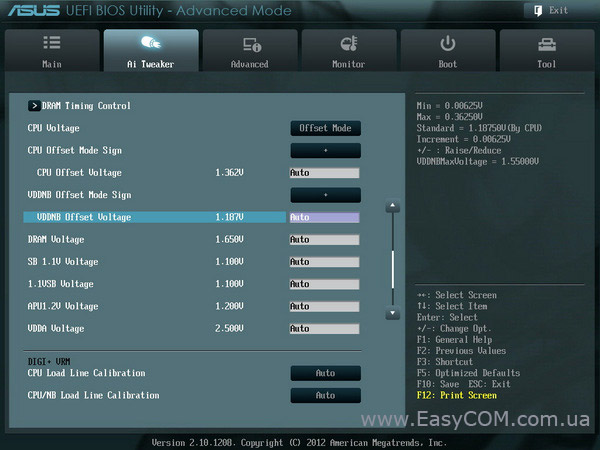

Также, при необходимости можно получить доступ к регулировкам задержек памяти.

Для увеличения стабильности при разгоне могут послужить настройки управления напряжением на процессоре, памяти и чипсете, что удобно для тонкой оптимизации системы.

Настройки, необходимые для разгона и оптимизации системы, сведены таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Процессорный множитель

APU Multiplier

8 – 63

1

Частота процессора

APU Frequency

90 – 300

1

Частота северного моста

NB Frequency

400 - 6300

100



GPU Engine Frequency

434, 447, 460, 475, 490, 506, 524, 542, 562, 584, 608, 633, 660, 690, 723, 760, 800, 844, 894, 950, 1013, 1085, 1169, 1266, 1381, 1520, 1688, 1900



Тайминги оперативной памяти

DRAM Timing Control

CAS, RAS to CAS, RAS PRE Time, RAS ACT Time, COMMAND Mode, Row Cycle Time, READ to PRE Time, RAS to RAS, WRITE to READ, CAS Write Latency, WRITE Recovery Time, FOUR ACT WIN Time, REF Cycle Time



Напряжение на процессоре

CPU Offset Voltage

0,00625 – 1,700

0,00625

Напряжение на шине процессор – северный мост

VDDNB Offset Voltage

0,00625 – 1,550

0,00625

Напряжение на оперативной памяти

DRAM Voltage

1,350 – 2,135

0,005



SB 1.1V Voltage

1,10 – 1,40

0,01



1.1VSB Voltage

1,10 – 1,40

0,1

Напряжение на линии 1,2 Вольт

APU 1.2V Voltage

1,20 – 1,80

0,01



VDDA Voltage

2,5000 – 2,8000

0,1

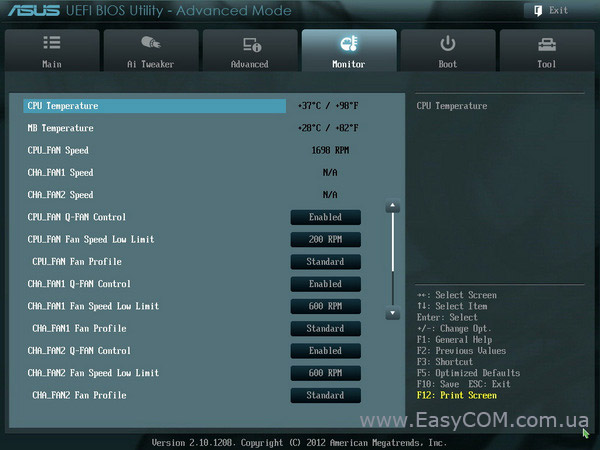

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов.

Также в данном разделе можно следить за:

  • напряжением на ядре процессора;
  • напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативная память

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

AMD Radeon HD 6970 2 ГБ GDDR5

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CHIEFTEC Libra LF-01B

В связи с отсутствием видео выходов, тестирование производилось с дискретной видеокартой.

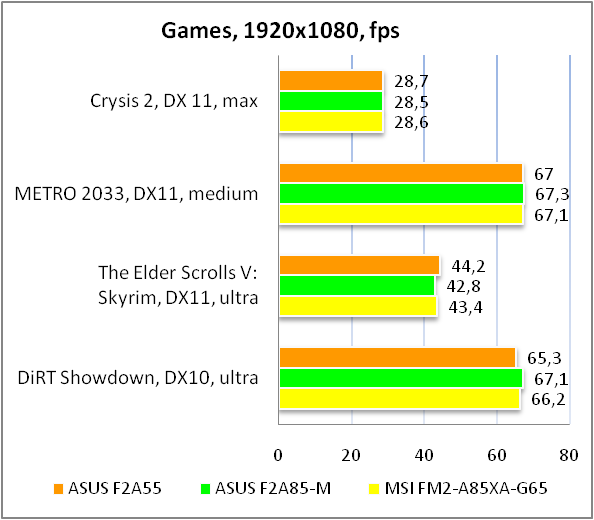

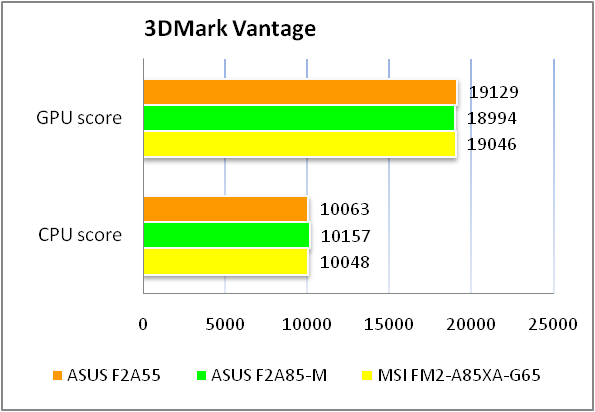

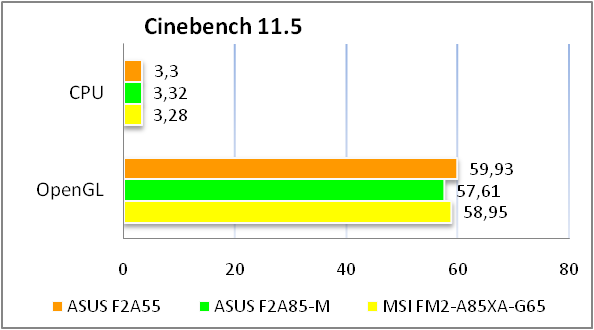

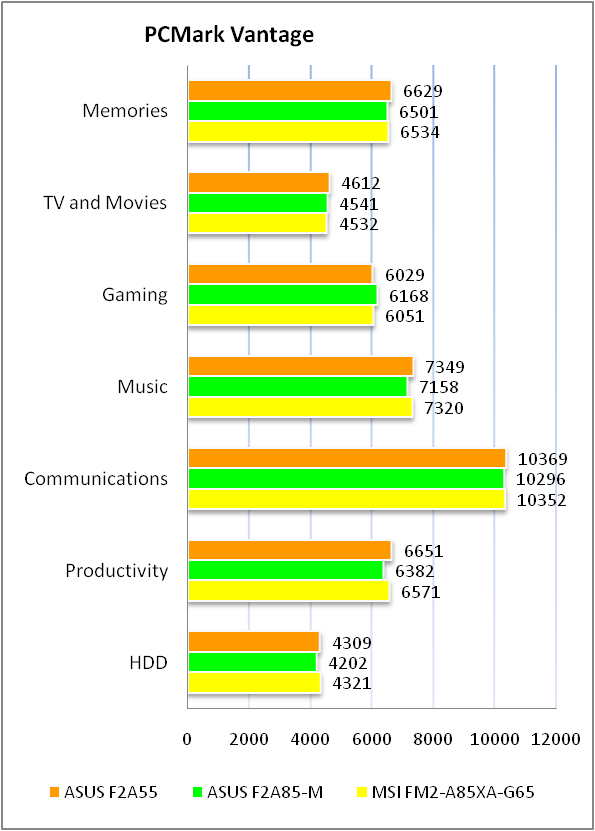

Результаты тестов:

Как видим, результаты отличаются от рассмотренных нами ранее материнских плат в пределах погрешности тестов, что говорит нам о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Возможности разгона

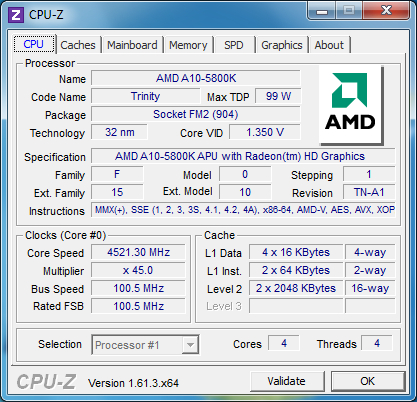

Возможности разгона тестировались при помощи процессора AMD A10-5800K с разблокированным множителем, который удалось ускорить до 4,5 ГГц.

При помощи функции автоматического разгона тестовый процессор AMD A10-5800K удалось ускорить до 4,3 ГГц.

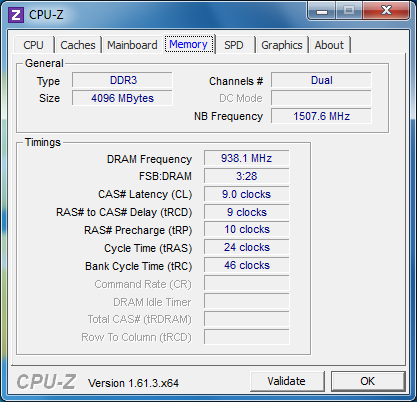

Используемую в тестлаб оперативную память запустить для стабильной работы на частоте более 1866 МГц не удалось.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.19, -0.22

Хорошо

Уровень шума, дБ (А)

-85.9

Хорошо

Динамические диапазон, дБ (А)

85.9

Хорошо

Гармонические искажения, %

0.0042

Очень хорошо

Гармонические искажения + шум, дБ(A)

-65.6

Средне

Интермодуляционные искажения + шум, %

0.069

Хорошо

Взаимопроникновение каналов, дБ

-83.4

Очень хорошо

Интермодуляции на 10 кГц, %

0.048

Хорошо

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, -0.16

Очень хорошо

Уровень шума, дБ (А)

-86.5

Хорошо

Динамические диапазон, дБ (А)

86.6

Хорошо

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-77.2

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-81.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.015

Очень хорошо

Общая оценка



Очень хорошо

Предустановленный аудиокодек Realtek ALC887 способен обеспечить достаточное для повседневного использования качество звука, хотя настоящие меломаны, наверняка, захотят докупить внешнюю звуковую карту.

Выводы

Рассмотренная сегодня материнская плата ASUS F2A55 представляет собой полноразмерное бюджетное решение для использования с новыми гибридными процессорами от AMD, которое отличается хорошим качеством изготовления и доступной стоимостью. К сожалению, в погоне за низкой конечной стоимостью платы, компания ASUS пожертвовала достаточно многим. В связи с тем, что в основе ASUS F2A55 используется чипсет AMD A55, на плате отсутствует поддержка портов SATA 6 Гбит/с, а  два порта USB 3.0 реализованы силами стороннего контроллера. Также к особенностям платы стоит отнести поддержку технологии AMD CrossFireX в не самой оптимальной конфигурации х16/х4 и «провисающий» правый край текстолита. Отдельно отметим, что несколько странным решением нам показалось отсутствие видео выходов на бюджетной плате, видимо это задел на будущее, в котором могут появиться APU Trinity с неактивным видеоядром. Таким образом, потенциальному покупателю в любом случае понадобится дискретная видеокарта, что немного увеличит стоимость системы при нерациональном использовании возможностей AMD APU.

К достоинствам платы можно отнести хороший разгонный потенциал, аналогичный старшим решениям, высокое качество исполнения, а также полностью цифровую систему питания процессора.

Достоинства:

  • наличие двух портов USB 3.0;
  • хороший разгонный потенциал;
  • цифровая система питания процессора;
  • использование качественного аудиокодека.

Особенности:

  • поддержка порта COM;
  • отсутствует поддержка устаревших интерфейсов FDD, LPT и IDE;
  • поддержка AMD CrossFireX в режиме х16/х4.

Недостатки:

  • отсутствует поддержка SATA 6 Гбит/с;
  • провисание правой стороны текстолита;
  • отсутствие видео выходов для использования встроенного в APU видеоядра;
  • скромный комплект поставки.


Автор: Константин Шорохов

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Biostar, Chieftec, Kingston, Scythe и SeaSonic за предоставленное для тестового стенда оборудование.
