Обзор и тестирование материнской платы ASUS H170I-PLUS D3
20-12-2015
Героиня нашего обзора, материнская плата ASUS H170I-PLUS D3, является компактным решением для сборки в первую очередь мультимедийных систем среднего уровня в формате HTPC. Для оптимального соответствия вполне ожидаемо была использована печатная плата форм-фактора Mini-ITX, а для лучшего ценового позиционирования применяется чипсет Intel H170.
Напомним, что в отличие от флагманского собрата, он поддерживает только 16 чипсетных линий PCI Express 3.0, а также на один SATA Express и на два порта USB 3.0 меньше, что несущественно для Mini-ITX-решений.
Спецификация материнской платы ASUS H170I-PLUS D3:
Производитель и модель |
ASUS H170I-PLUS D3 (rev 1.03) |
Чипсет |
Intel H170 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151 |
Поддержка памяти |
2 x DIMM-слота с поддержкой максимум 32 ГБ памяти с частотой до DDR3-1866 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 |
Дисковая подсистема |
Чипсет Intel H170 поддерживает: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280) 2 x SATA 6 Гбит/с 1 x SATA Express (совместим с 2 х SATA 6 Гбит/с) |
LAN |
1 x Intel WGI219V (10/100/1000 Мбит/с) |
Wi-Fi |
802.11a/b/g/n/ac (2,4/5 ГГц) |
Bluetooth |
Bluetooth 4.0 |
Звуковая подсистема |
7.1-канальный аудиокодек Realtek ALC887 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 4-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете |
Внешние порты I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x D-Sub 1 x RJ45 6 x USB 3.0 3 x аудиопорта 1 х S/PDIF Out |
Внутренние порты I/O |
1 x USB 3.0 с поддержкой подключения двух USB 3.0 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х TPM 1 х COM 1 х S/PDIF Out |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0 |
Форм-фактор |
Mini-ITX 170 х 170 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
Материнская плата ASUS H170I-PLUS D3 поставляется в привычной картонной коробке с хорошим информационным наполнением. На ее сторонах выделены важные характеристики новинки и ключевые преимущества. Отдельно отмечена возможность активации подарка для любителей игры World of Warships: 15 дней премиум-доступа и премиальный бронепалубный крейсер «Диана».

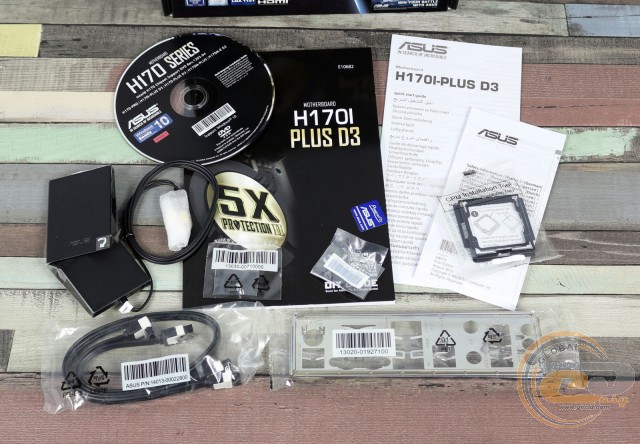

В коробке с материнской платой мы обнаружили вполне достойный набор аксессуаров, который включает в себя:
- диск с драйверами и утилитами;
- инструкцию пользователя;
- два кабеля SATA;
- инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора;
- комбинированную антенну Wi-Fi и Bluetooth;
- заглушку интерфейсной панели.
Дизайн и особенности платы

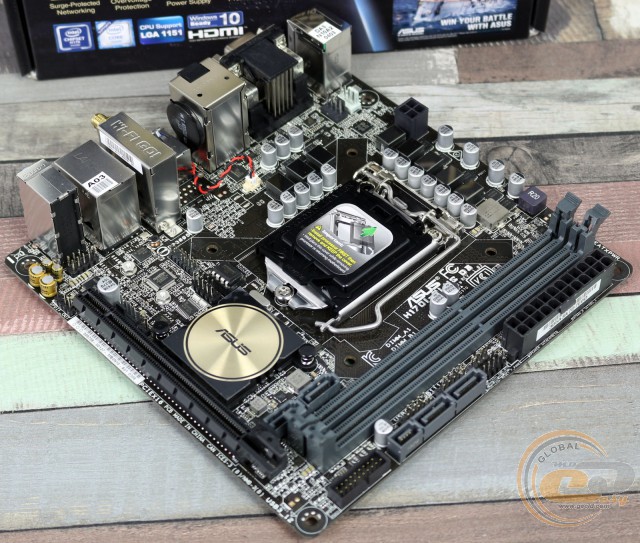

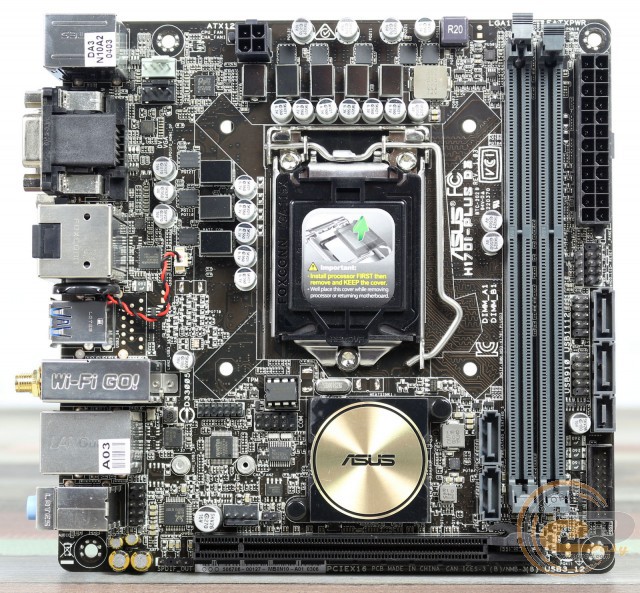

ASUS H170I-PLUS D3 выполнена на текстолите темно-коричневого цвета формата Mini-ITX с высокой плотностью размещения компонентов. Новинка окрашена преимущественно в темные тона. Большинство портов и разъемов расположено на оптимальных местах, что способствует легкой сборке системы даже в самых компактных корпусах HTPC. Для большего удобства DIMM-слоты оснащены защелками только с одной стороны, а для экономии свободного пространства батарейка BIOS установлена перпендикулярно поверхности платы.

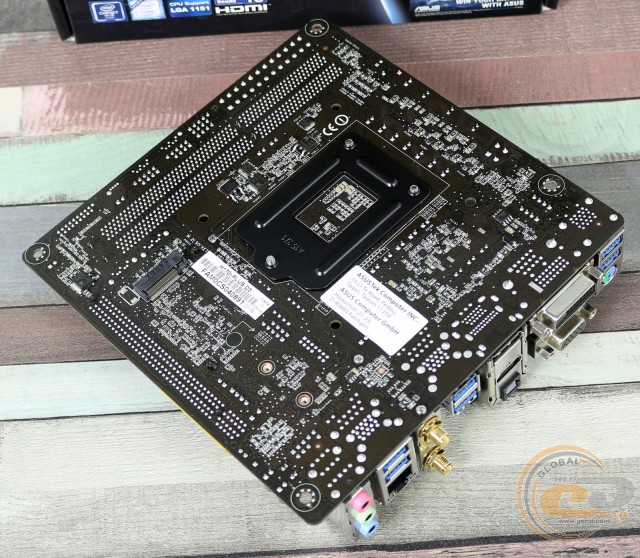

На обратной стороне, помимо стандартной опорной пластины процессорного разъема, можно обратить внимание на слот M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280).

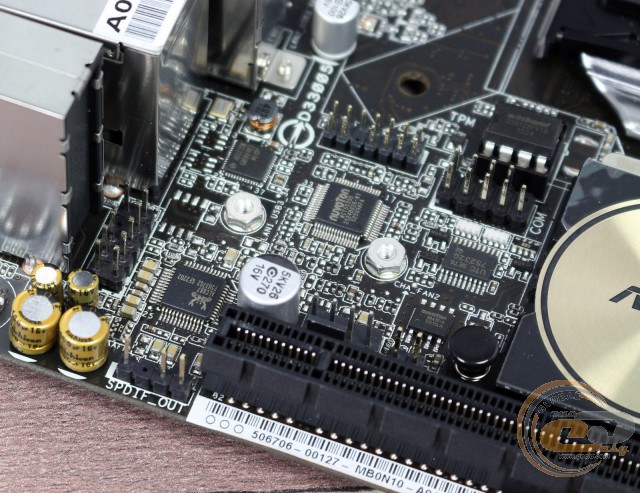

В нижнем левом углу печатной платы находится колодка подключения аудиоразъемов передней панели, интерфейсы S/PDIF out, COM и TPM, а также один из двух разъемов подключения системных вентиляторов и джампер для сброса CMOS.

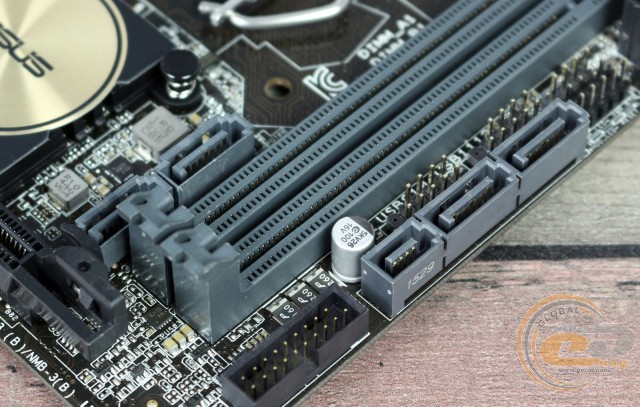

Возможности организации дисковой подсистемы представлены упомянутым выше разъемом M.2 Socket 3 на обратной стороне печатной платы, двумя портами SATA 6 Гбит/с, а также одним SATA Express, который совместим с двумя SATA 6 Гбит/с.

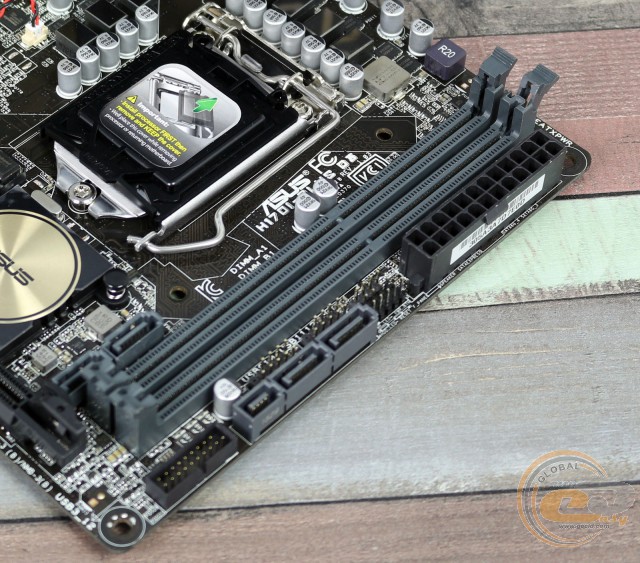

Системная плата ASUS H170I-PLUS D3 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые для большего удобства оборудованы защелками только с одной стороны. Поддерживаются модули, работающие на частотах до 1866 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.
Дополнительно отметим колодку подключения фронтальной панели, а также две колодки для активации портов USB 2.0 и одну для подключения выносной панели с портами USB 3.0. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0, а также восьми USB 3.0: двух внутренних и шести внешних.

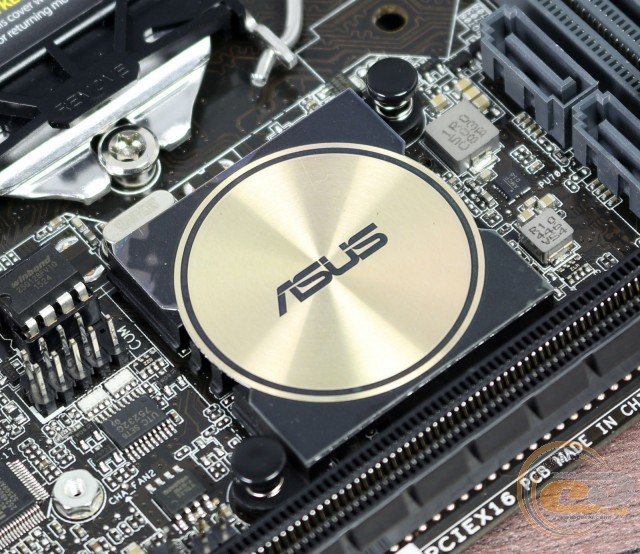

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который осуществляет отвод тепла от чипсета Intel H170. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 38,4°C;
- дроссели подсистемы питания процессора – 54,6°C;
- полевые транзисторы подсистемы питания процессора – 64,7°C.
Как видим, температуры элементов подсистемы питания процессора немного повышены из-за отсутствия радиаторов, однако до критических значений все еще есть существенный запас.

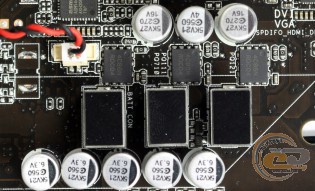

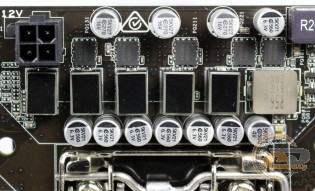

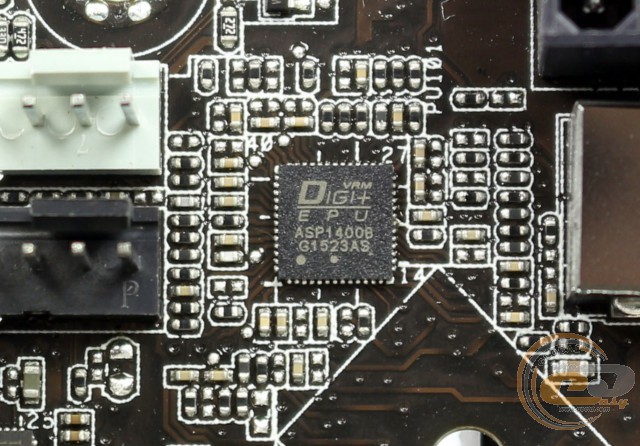

Питание процессора осуществляется по усиленной 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником.

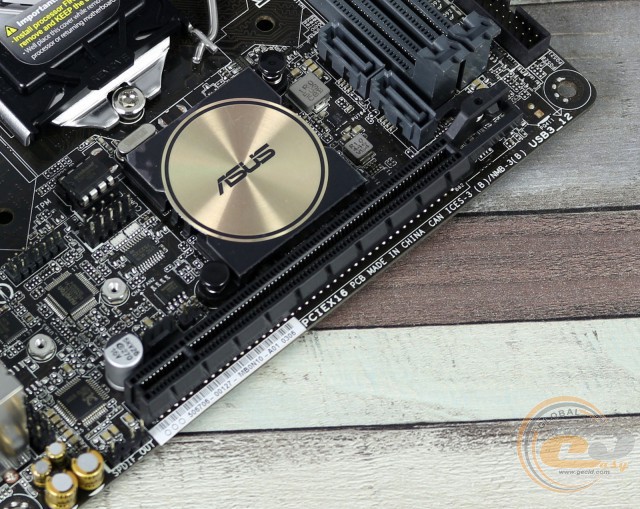

Возможности расширения функциональности материнской платы ASUS H170I-PLUS D3 представлены одним слотом PCI Express 3.0 x16. Его вполне достаточно для компактной мультимедийной системы, в которой установка дискретной видеокарты может и не понадобиться вовсе. Если же рассматривать вариант сборки компактной игровой системы на основе этой новинки, то неплохим решением будет видеокарта ASUS GeForce GTX 960 Mini OC, которая не только обладает идеальными габаритами для HTPC, но и является достаточно производительным графическим адаптером для игр.

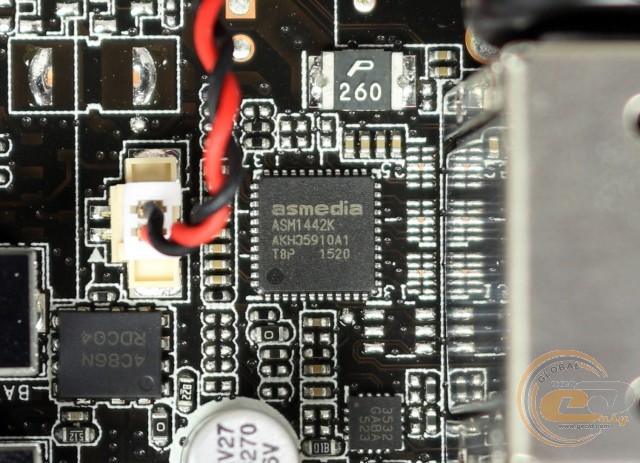

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении четыре видеовыхода: HDMI, DisplayPort, D-Sub и DVI-D, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.
