Обзор и тестирование материнской платы ASUS H81I-PLUS
16-03-2014
Продолжая знакомство с компактными и доступными материнскими платами компании ASUS, мы поговорим о ASUS H81I-PLUS. Эта модель выполнена в форм-факторе Mini-ITX на основе чипсета Intel H81 Express. Изучив характеристики новинки, можно сделать предварительный вывод о целесообразности сборки на ее основе компактной мультимедийной системы, игрового ПК с одной видеокартой либо небольшого домашнего сервера.
Что же касается стоимости, то в виду компактности печатной платы и повышенной сложности производства, приобрести новинку можно в среднем немногим менее чем за 100 долларов США, что ориентировочно на 25 долларов США выше, чем у схожих решений формата microATX.
Давайте же перейдем непосредственно к обзору ASUS H81I-PLUS и выясним, что именно способна предложить новинка покупателям в данном ценовом сегменте.
Спецификация материнской платы ASUS H81I-PLUS:
Производитель |
ASUS |
Модель |
H81I-PLUS (rev 1.02) |
Чипсет |
Intel H81 Express |
Процессорный разъем |
Socket LGA1150 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого поколения |
Частота используемой памяти |
1600 / 1333 / 1066 МГц |
Поддержка памяти |
2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти |
Слоты расширения |
1 x PCI Express 2.0 x16 |
Дисковая подсистема |
Чипсет Intel H81 Express поддерживает: 2 x SATA 6 Гбит/с 2 x SATA 3 Гбит/с |
LAN |
1 x Realtek 8111G (10/100/1000 Мб/с) |
Звуковая подсистема |
Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальный звук S/PDIF Out |
Питание |
24-контактный разъем питания ATX 4-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 1 x разъем системного вентилятора (4-контактный) |
Охлаждение |
Алюминиевый радиатор на чипсете |
Внешние порты I/O |
1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудиопорта 1 х PS/2 (мышь либо клавиатура) |
Внутренние порты I/O |
1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 2 x SATA 6 Гбит/с 2 x SATA 3 Гбит/с 1 x S/PDIF Out 1 х разъем TPM 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS |
BIOS |
64 Мбит AMI UEFI BIOS PnP, DMI2.0, SM BIOS 2.7, ACPI 2.0а |
Комплектация |
руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели |
Форм-фактор, размеры |
Mini-ITX 170 х 170 мм |
Сайт производителя |
ASUS |
Все цены на Asus+H81I-PLUS
Упаковка и комплектация
Новинка поставляется в компактной, но вместе с тем достаточно глубокой коробке из плотного картона. Традиционно лицевая сторона украшена полиграфией в желто-черных тонах. Из полезной информации выделим наименование модели и компании-производителя, поддержку Windows 8.1, наличие видеовыхода HDMI на интерфейсной панели с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).
В нижней части сосредоточен ряд пиктограмм, свидетельствующих о следующих преимуществах:
- Обеспечение защиты от электростатических разрядов.
- Применение исключительно японских твердотельных конденсаторов с повышенным сроком службы (до 5000 часов при температуре 105°С).
- Поддержке усиленной конструкции интерфейсной панели, которая выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома. Она обладает повышенным сопротивлением процессам окисления, что делает ее в три раза более износостойкой.
- Использование цифровых ШИМ-контроллеров для управления подсистемами питания центрального процессора и модулей оперативной памяти, которые применяются в соответствии с фирменной концепцией DIGI+ VRM.
- В комплекте с материнской платой поставляется фирменное ПО, при помощи которого можно производить тонкую настройку ряда параметров системы не заходя в BIOS.
В виду ограниченной компактными размерами свободной площади, обратная сторона упаковки ASUS H81I-PLUS несет на себе только схематическое изображение материнской платы, ее краткую техническую спецификацию и упоминание о ряде поддерживаемых технологий:
- GPU Boost – функция автоматического разгона интегрированного в процессор графического ядра, которая позволяет увеличить его производительность вплоть до 30%.
- USB 3.0 Boost – для ускорения работы интерфейса USB 3.0 реализована поддержка протокола UASP.
- Network iControl – при помощи комплектного ПО можно в режиме реального времени контролировать сетевую активность ПК, а также устанавливать каждой программе приоритет на доступ к сетевым ресурсам.
Комплект поставки ASUS H81I-PLUS выглядит следующим образом:
- диск с драйверами и утилитами;
- инструкция пользователя;
- два SATA-шлейфа;
- заглушка интерфейсной панели.
Данного набора аксессуаров будет вполне достаточно большинству пользователей для монтажа всей системы. Также не стоит забывать, что перед нами одна из самых доступных Mini-ITX-материнских плат компании ASUS, поэтому от комплекта поставки не стоит ожидать большого разнообразия.
Дизайн и особенности платы

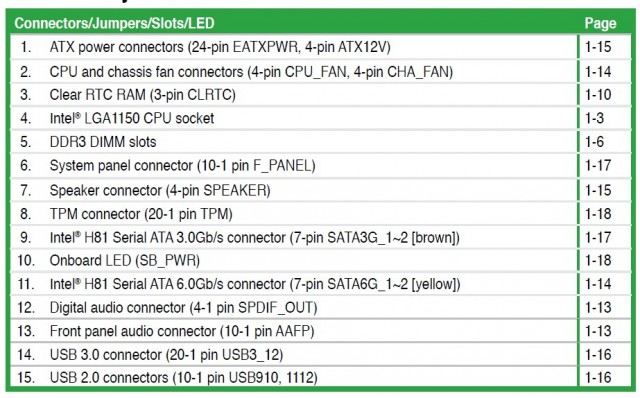

ASUS H81I-PLUS выполнена на текстолите темно-коричневого цвета формата Mini-ITX с высокой плотностью размещения компонентов. Новинка окрашена преимущественно в темные и ярко-желтые тона, что является характерным для современных моделей компании ASUS. Все ее внутренние компоненты и разъемы расположены на оптимальных местах, что способствует легкой сборке системы даже в самых компактных корпусах HTPC. Отдельно отметим, что для большего удобства DIMM-слоты оснащены защелками только с одной стороны, а для экономии свободного пространства батарейка BIOS установлена перпендикулярно поверхности платы.
Обратная сторона текстолита встречает нас привычной опорной пластиной процессорного разъема и пластиковыми клипсами крепления единственного радиатора системы охлаждения. Несмотря на компактные размеры платы, все элементы подсистемы питания размещены на лицевой стороне.

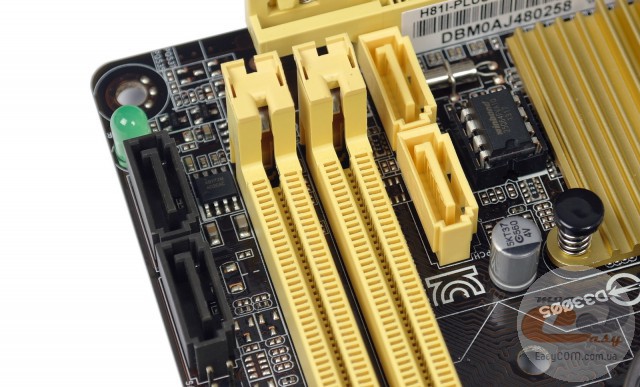

Для подключения накопителей тестируемая новинка оборудована четырьмя портами SATA, расположенными перпендикулярно поверхности текстолита. Два из них желтого цвета соответствуют стандарту SATA 6 Гбит/с, а два черного - SATA 3 Гбит/с. Все они реализованы силами набора системной логики Intel H81 Express.
За интерфейсной панелью находятся следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF Out, две колодки для активации портов USB 2.0 и одна для подключения выносной панели с интерфейсами USB 3.0.

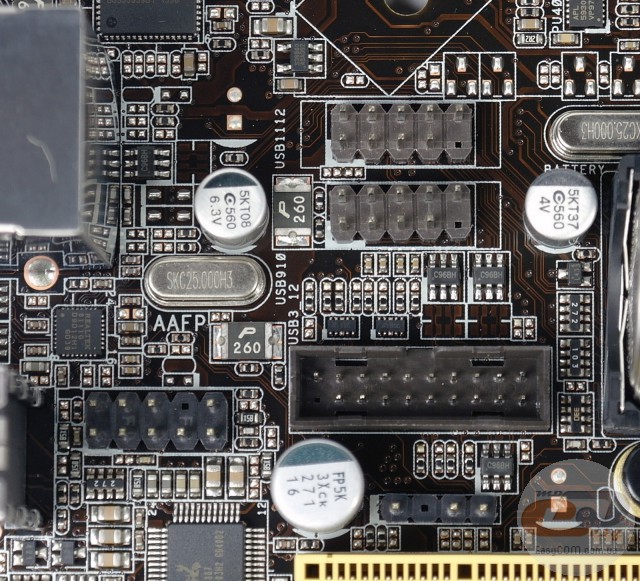

Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Микросхема Intel H81 Express также обеспечивает корректную работу двух внутренних портов USB 3.0. А вот два порта USB 3.0 на интерфейсной панели функционируют благодаря контроллеру ASMedia ASM1042A.

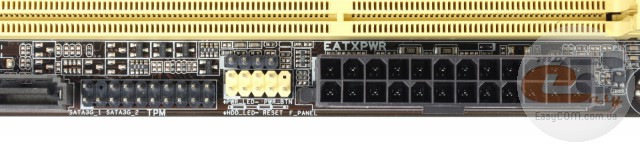

На правой стороне печатной платы, помимо стандартного 24-контактного разъема питания, находятся: колодка подключения фронтальной панели, разъем TPM и коннектор системного динамика.

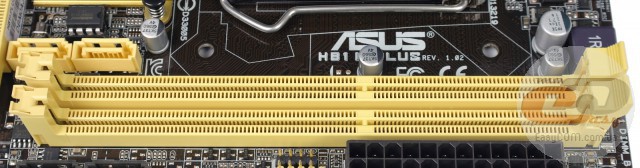

Материнская плата ASUS H81I-PLUS оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками только с одной стороны. Учитывая особенности чипсета, поддерживается только один разъем на канал, что в итоге дает нам двухканальный режим с максимальным объемом памяти 16 ГБ. Этого будет более чем достаточно для решения повседневных задач в системах начального уровня. Также отметим, что тактовая частота используемых модулей может достигать максимум 1600 МГц.

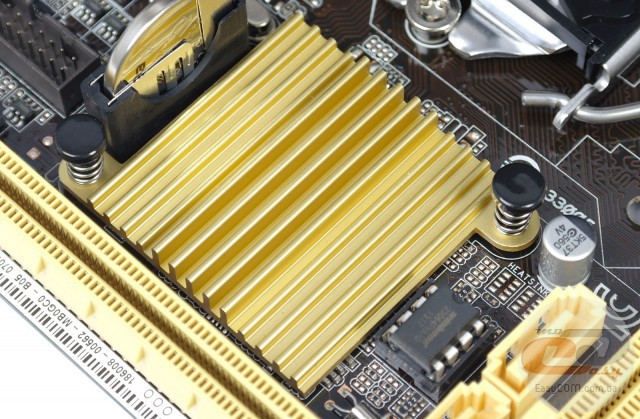

Единственный радиатор модели ASUS H81I-PLUS закреплен на текстолите при помощи пластиковых подпружиненных клипс. Он осуществляет отвод тепла от микросхемы Intel H81 Express. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 35,3°C;
- элементы подсистемы питания процессора – 47,2°C.
Подобные результаты можно смело назвать хорошими. Вам не придется беспокоиться о перегреве ключевых компонентов материнской платы даже в самом компактном системном блоке.

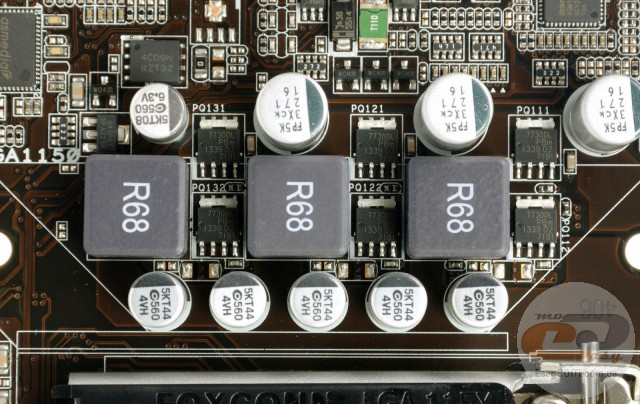

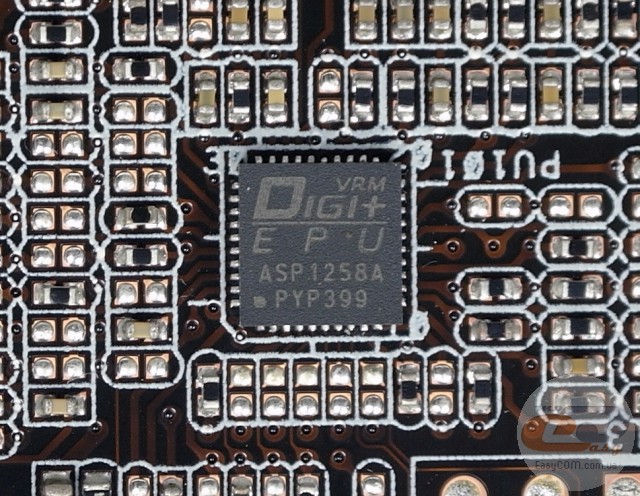

Питание процессора осуществляется по 3-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1258A со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются японские твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 4-контактный разъемы.

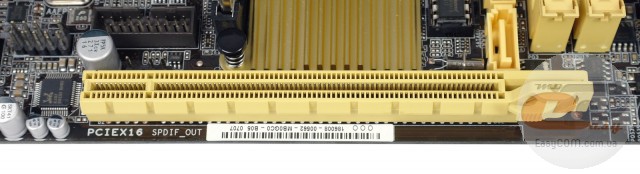

Возможности расширения функциональности материнской платы ASUS H81I-PLUS представлены одним слотом PCI Express 2.0 x16. Его вполне достаточно для компактной мультимедийной системы, в которой установка дискретной видеокарты может и не понадобиться вовсе. Дело в том, что в наличии есть очень неплохой набор видеовыходов, да и возможностей интегрированного графического ядра в процессорах Intel Core четвертого поколения вполне достаточно для повседневного использования.
Если же рассматривать вариант сборки компактной игровой системы на основе этой новинки, то неплохим решением будет видеокарта ASUS GeForce GTX 760 DirectCU Mini OC, которая не только обладает идеальными габаритами для HTPC, но и является достаточно производительным графическим адаптером для игр.
Для реализации возможностей интегрированного в процессор графического ядра в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub. Переключение между ними осуществляется силами микросхемы ASMedia ASM1442К.

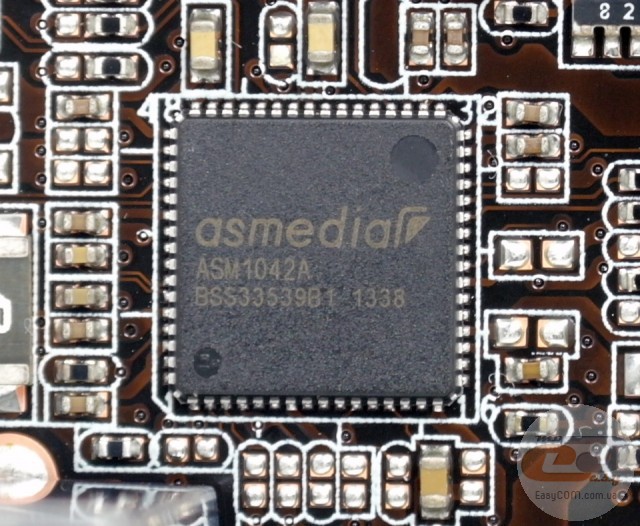

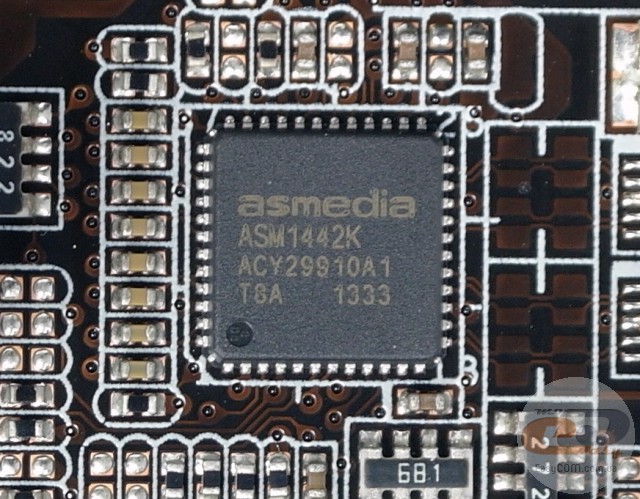

Работа двух дополнительных портов USB 3.0, расположенных на интерфейсной панели, реализована при помощи контроллера ASMedia ASM1042А.

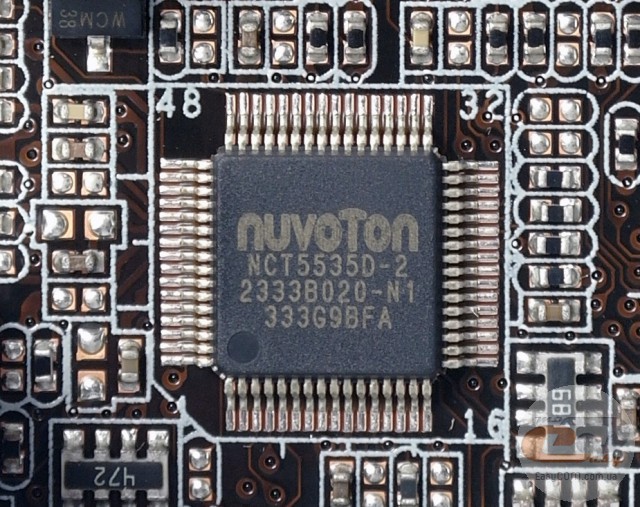

Возможности Multi I/O реализованы на основе микросхемы NUVOTON NCT5535D-2, которая управляет работой системного вентилятора, портом PS/2, а также обеспечивает мониторинг.

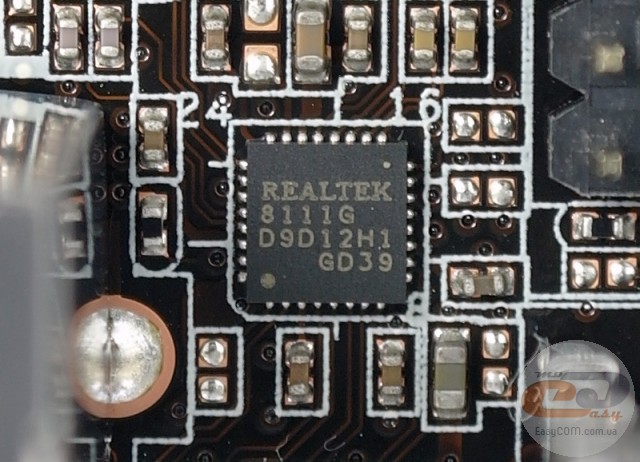

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111G.

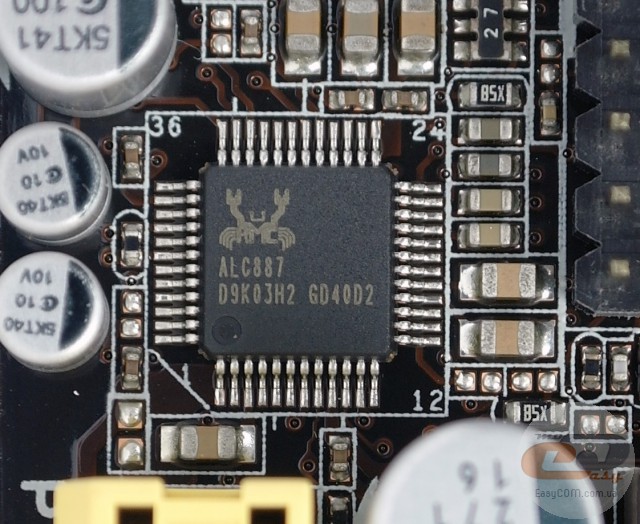

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

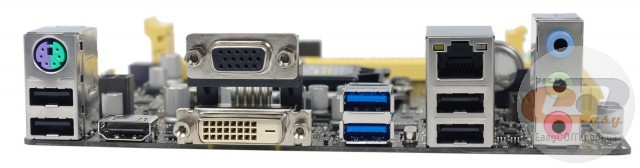

Как мы уже упоминали в начале обзора, интерфейсная панель новинки выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома, что делает ее более износостойкой. Она включает в себя следующие порты:
- 1 x HDMI;
- 1 x DVI-D;
- 1 x D-Sub;
- 1 x PS/2 для подключения мышки либо клавиатуры;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 4 x USB 2.0;
- 3 x аудиопорта.
Назвать подобную конфигурацию идеальной для HTPC мешает только неудобное подключение многоканальной акустики, ведь для этого придется задействовать разъемы передней панели. К счастью, в виду наличия отличного набора видеовыходов, вы всегда сможете занять единственный слот расширения качественной звуковой платой либо просто передавать многоканальный звук посредством кабеля HDMI.
Возможности организации охлаждения внутри системного корпуса у ASUS H81I-PLUS весьма стандартны. Имеется два 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения CPU, в то время как другой предназначен для системной вертушки.
UEFI BIOS

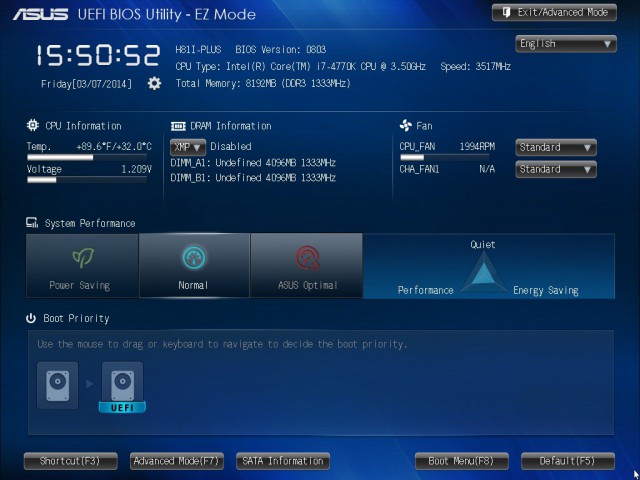

Материнская плата ASUS H81I-PLUS использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. На главном экране UEFI BIOS отображается мониторинг температур и напряжений на линиях блока питания и процессора. Также в этом разделе можно посмотреть версию BIOS, модель процессора и объем установленной оперативной памяти.

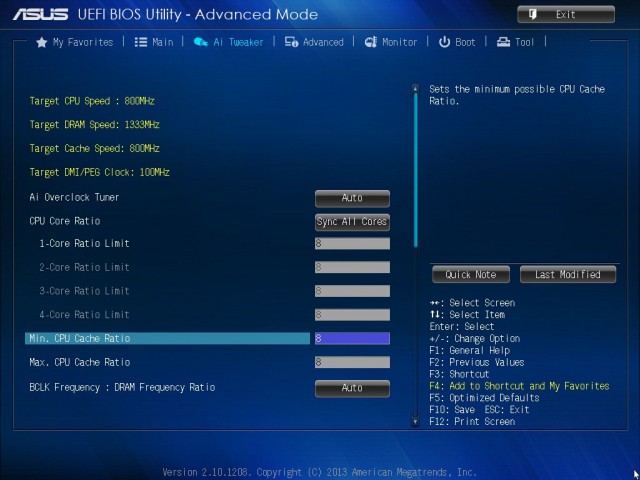

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

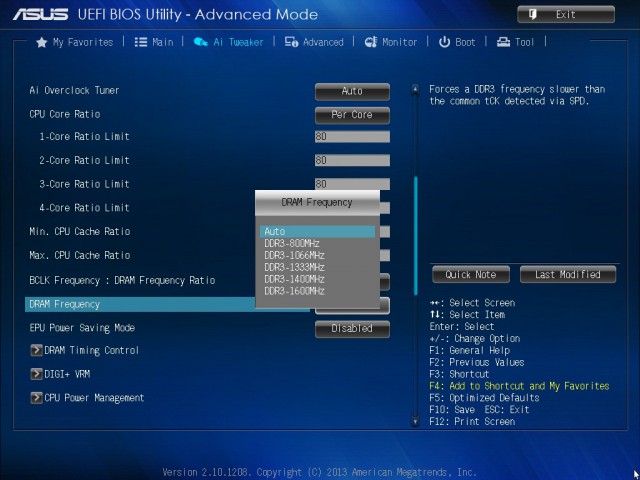

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 1600 МГц.

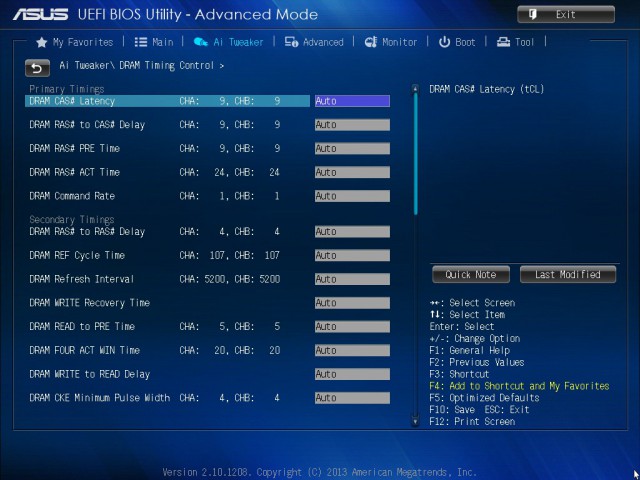

Также при необходимости можно получить доступ к регулировкам задержек памяти.

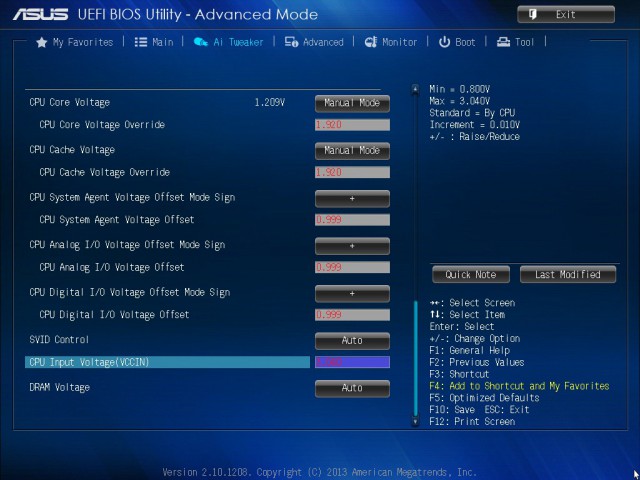

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+.
Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:
Параметр |
Название меню |
Диапазон |
Шаг |
Частота оперативной памяти |
Memory Frequency |
1600, 1333, 1066, 800 |
|
Тайминги оперативной памяти |
DRAM Timing |
CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency |
|
|
Min. CPU Cache Ratio |
8 – MAX |
1 |
|
Max CPU Cache Ratio |
8 – MAX |
1 |
Частота работы ШИМ-контроллера преобразователя питания процессора |
CPU Fixed Frequency (KHz) |
200 – 350 |
50 |
|
Long Duration Package Power Limit |
1 – 4096 |
1 |
|
Package Power Time Window |
1 - 127 |
1 |
|
Short Duration Package Power Limit |
1 - 4096 |
1 |
|
CPU Integrated VR Current Limit |
0,125 – 1023,875 |
0,125 |
|
Power Fast Ramp Response |
0,00 – 1,50 |
0,001 |
|
Power Saving Level 1 Threshold |
0 – 80 |
1 |
|
Power Saving Level 2 Threshold |
0 – 50 |
1 |
|
Power Saving Level 3 Threshold |
0 – 30 |
1 |
|
CPU Cache Voltage Override |
0,001 – 1,920 |
0,001 |
|
CPU Core Voltage Override |
0,001 – 1,920 |
0,001 |
Допустимое отклонение от установленного напряжения на системном агенте |
CPU System Agent Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Analog I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
|
CPU Digital I/O Voltage Offset |
0,001 – 0,999 |
0,001 |
Входное напряжение на процессоре |
CPU Input Voltage |
0,800 – 3,040 |
0,010 |
Напряжение на модулях оперативной памяти |
DRAM Voltage |
1,50 – 1,65 |
|

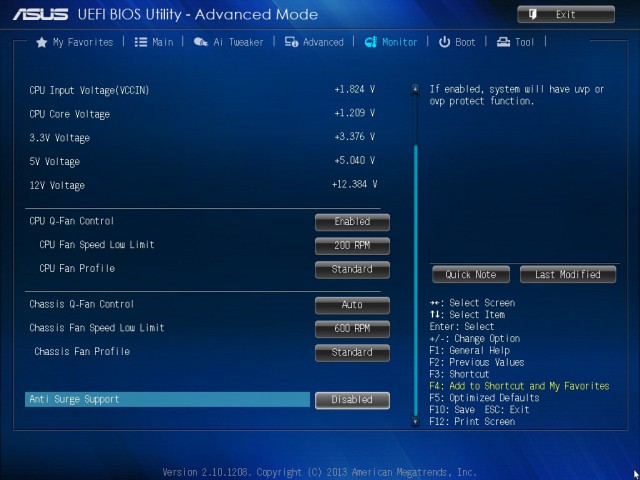

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также за скоростью вращения установленных вентиляторов. Дополнительно в данном разделе можно следить за напряжением на ядре процессора и на линиях питания +12В, +5В и +3,3В.
К сожалению, возможность мониторинга напряжения питания модулей памяти не реализована. Отдельно стоит отметить возможность снятия «скриншотов» в BIOS и поддержку русского языка.
Возможности разгона

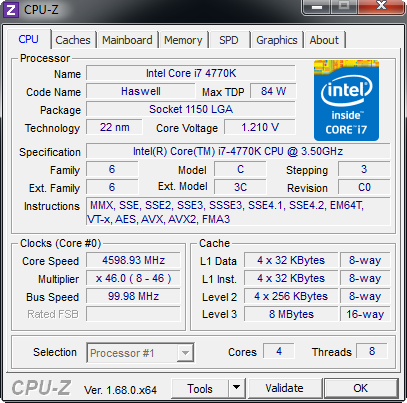

В ручном режиме, при помощи простого увеличения множителя, удалось добиться стабильной работы системы при частоте тестового процессора Intel Core i7-4770K 4600 МГц и напряжении 1,210 В. Это является уже привычным результатом для качественной материнской платы.

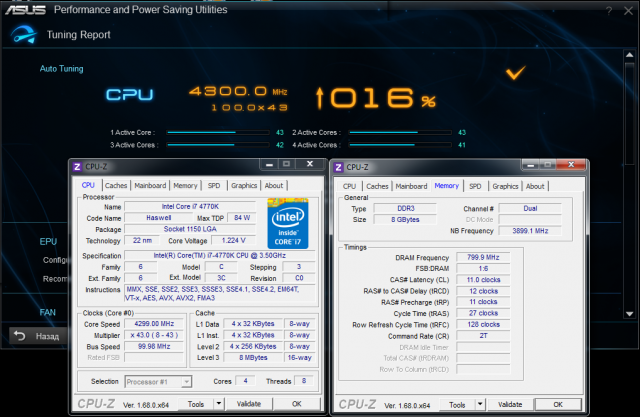

Использование возможностей по автоматическому разгону при помощи комплектного ПО ASUS AI Suite III позволило повысить частоту процессора до 4300 МГц при напряжении 1,224 В. При этом частота оперативной памяти автоматически поднимается до максимально возможного значения для этой новинки – DDR3-1600 МГц.
В итоге возможность получить дополнительный прирост производительности путем разгона процессора с разблокированным множителем, конечно же, является несомненным преимуществом этой новинки. Однако целевое использование ASUS H81I-PLUS в качестве основы для оверклокерской системы маловероятно, поскольку для этого лучше подходят решения на основе чипсета Intel Z87 Express. Поэтому функцию разгона в данном случае стоит рассматривать только в качестве приятного бонуса.
Тестирование
Для проверки возможностей материнской платы ASUS H81I-PLUS использовалось следующее оборудование:
Процессор |
Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ) |
|
Кулер |
Scythe Kama Angle Rev.B |
|
Оперативная память |
2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
|
Видеокарта |
AMD Radeon HD 6970 2 ГБ GDDR5 |
|
Устройство видеозахвата |
AVerMedia Live Gamer Portable |
|
Жесткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптический привод |
ASUS DRW-1814BLT SATA |
|
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |

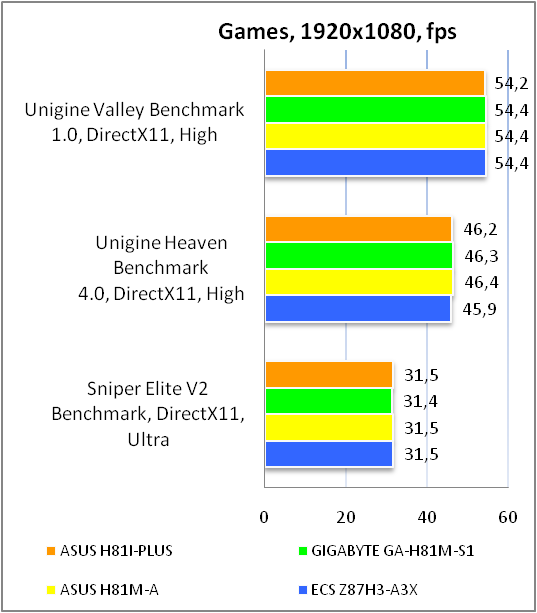

Результаты тестов

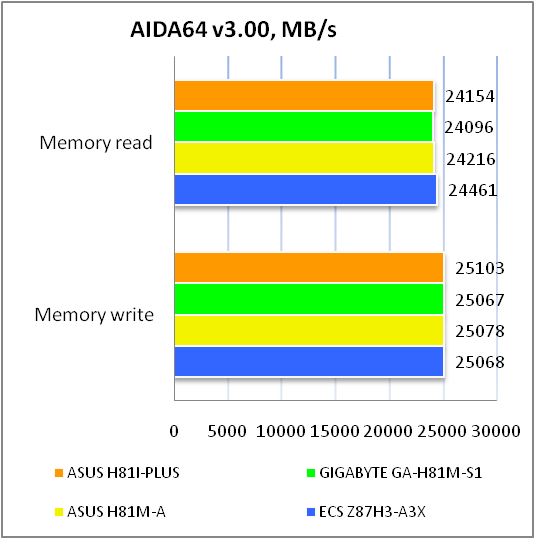

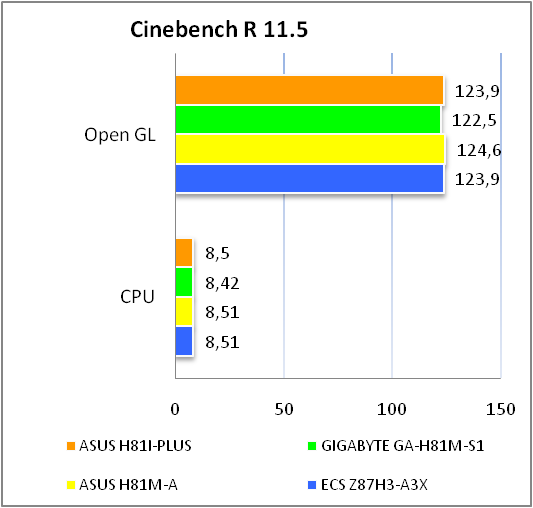

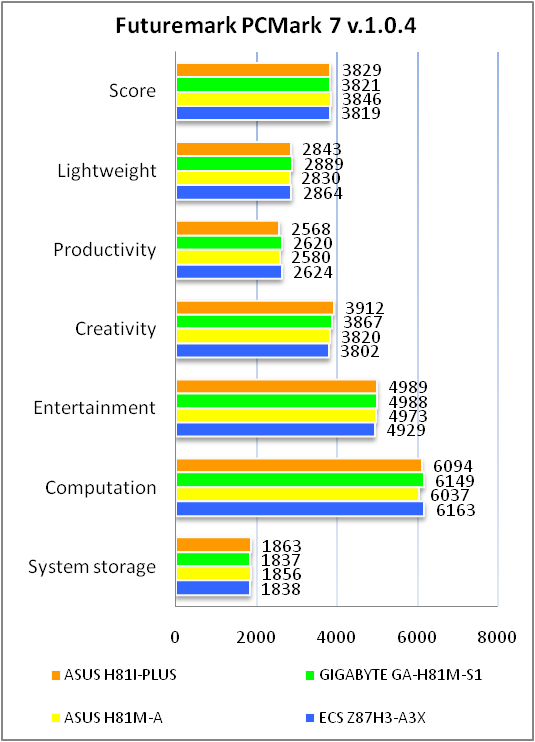

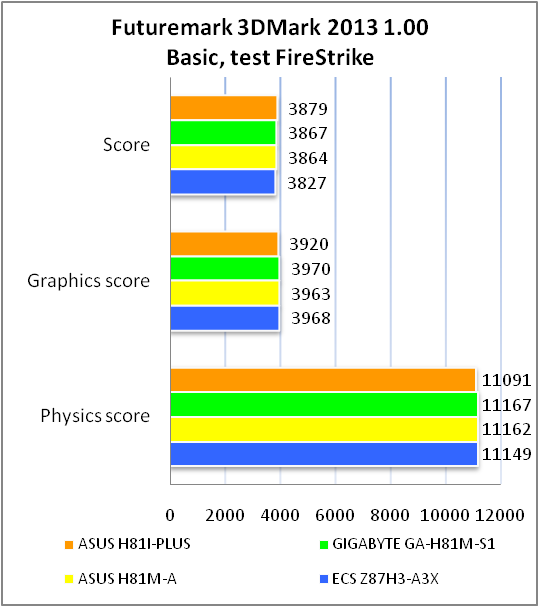

Как видим, результаты тестирования ASUS H81I-PLUS практически не отличаются от таковых для других конкурентных аналогов. Все это говорит нам о подборе хорошей элементной базы, качественном изготовлении новинки и тщательной настройке параметров BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.05 |
Отлично |
Уровень шума, дБ (А) |
-85.5 |
Хорошо |
Динамический диапазон, дБ (А) |
85.5 |
Хорошо |
Гармонические искажения, % |
0.0034 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.8 |
Средне |
Интермодуляционные искажения + шум, % |
0.017 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-85.3 |
Отлично |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.05, -0.03 |
Отлично |
Уровень шума, дБ (А) |
-90.9 |
Очень хорошо |
Динамический диапазон, дБ (А) |
91.0 |
Очень хорошо |
Гармонические искажения, % |
0.0030 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-79.7 |
Средне |
Интермодуляционные искажения + шум, % |
0.012 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-87.8 |
Отлично |
Интермодуляции на 10 кГц, % |
0.011 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Модель ASUS H81I-PLUS обладает хорошим качеством звука, которого будет вполне достаточно для мультимедийной системы.
Выводы
По итогам нашего знакомства с Mini-ITX-материнской платой ASUS H81I-PLUS, можно сделать вполне однозначный вывод, что компании ASUS удалось создать качественный и довольно функциональный продукт для сборки HTPC.
К основным преимуществам новинки, помимо компактных габаритов и вполне доступной стоимости, можно отнести поддержку современных портов SATA 6 Гбит/с и USB 3.0, возможность разгона процессоров с разблокированным множителем, а также хорошую компоновку интерфейсной панели, которая включает в себя видеовыход HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD). Отдельной благодарности компания ASUS заслужила за заботу об удобстве сборки системы. Это проявляется в оснащении DIMM-слотов защелками только с одной стороны, а также в весьма продуманной компоновке набортных элементов, что обеспечивает свободный доступ ко всем ключевым узлам.
Позаботились инженеры тайваньской компании и о надежности своего продукта, использовав в его основе качественную элементную базу и ряд необходимых предохранителей.
Среди особенностей ASUS H81I-PLUS стоит выделить ограниченный максимальный объем оперативной памяти (16 ГБ), а также неудобное подключение многоканальной акустики.
В итоге материнская плата ASUS H81I-PLUS может быть смело рекомендована к покупке для сборки компактной мультимедийной или даже игровой системы с одной видеокартой.
Достоинства:
- надежная цифровая подсистема питания DIGI+;
- улучшенная элементная база и поддержка ряда защитных предохранителей;
- поддержка четырех портов USB 3.0 и двух SATA 6 Гбит/с;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий;
- наличие возможности разгона процессоров с разблокированным множителем;
- DIMM-слоты с защелками только с одной стороны;
- наличие видеовыхода HDMI с возможностью вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD);
- доступная стоимость.
Особенности:
- неудобное подключение многоканальной акустики;
- два DIMM-слота для установки модулей оперативной памяти.
