Обзор и тестирование материнской платы ASUS H97-PLUS

Героиня нашего обзора, материнская плата ASUS H97-PLUS, в продуктовой линейке тайваньской компании занимает место сравнительно доступной и традиционно качественной модели с хорошим оснащением. В угоду снижения ее конечной стоимости производитель использовал не флагманский чипсет Intel Z97, а более доступный набор системной логики Intel H97.

А вот среди преимуществ тестируемая модель может предложить поддержку трех видеовыходов, интерфейс M.2, а также вполне достаточное для повседневного использования количество портов USB 3.0 и SATA 6 Гбит/с. Давайте же перейдем непосредственно к обзору новинки и выясним, какие еще возможности она способна предложить своему покупателю.

Спецификация материнской платы ASUS H97-PLUS:

Производитель	ASUS
Модель	H97-PLUS (rev 1.05)
Чипсет	Intel H97
Процессорный разъем	Socket LGA1150
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота используемой памяти	1600 / 1333 МГц
Поддержка памяти	4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	x16 x16+x4
	2 x PCI Express 2.0 x1 2 x PCI
Дисковая подсистема	Чипсет Intel H97 поддерживает: 1 x M.2 (M.2 2260, M.2 2280) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Realtek 8111GR (10/100/1000 Мб/с)
Звуковая подсистема	Кодек Realtek ALC887 8-канальный звук S/PDIF Out
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевый радиатор на элементах подсистемы питания
Внешние порты I/O	1 x HDMI 1 x DVI-D 1 x D-Sub 1 x LAN (RJ45) 4 x USB 3.0 2 x USB 2.0 3 x аудиопорта 2 х PS/2 (для подключения мышки и клавиатуры)
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный) 3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х разъем TPM 1 x разъем COM 1 x коннектор вывода звука на переднюю панель 1 x S/PDIF out 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS
BIOS	64 Mб Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 2 x кабеля SATA 1 х заглушка интерфейсной панели
Форм-фактор, размеры	ATX 305 х 218 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Упаковка материнской платы ASUS H97-PLUS выполнена в виде стандартной картонной коробки, оформленной в фирменном стиле. Ключевым элементом дизайна лицевой панели является изображение уже хорошо нам знакомого радиатора круглой формы, на котором отмечена поддержка технологии ASUS 5X Protection. Дополнительно здесь можно обратить внимание на логотип компании-производителя, поддержку технологии AMD CrossFireX, видеовыхода HDMI, а также операционной системы Windows 8.1.

Отдельно отмечено, что материнские платы компании ASUS проверены на совместимость с более чем 1000 различными комплектующими, такими как процессоры, модули оперативной памяти, видеокарты и другие. А цифра 7000+ указывает на общее количество часов тестирования моделей перед их выпуском в продажу.

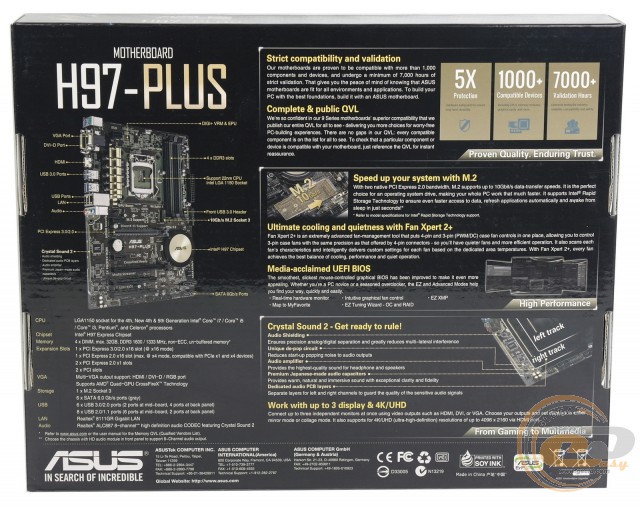

На обратной стороне упаковки можно ознакомиться с изображением тестируемой новинки, ее краткими техническими характеристиками, а также с ключевыми особенностями и преимуществами:

• ASUS 5X Protection – подразумевает использование цифровой подсистемы питания ASUS DIGI+ VRM, защиты внутренних компонентов от повышенного тока и тока короткого замыкания, качественных твердотельных конденсаторов со сроком службы 5 000 часов при температуре 105°С, стальной интерфейсной панели с повышенной стойкостью к коррозийным процессам и микросхем для защиты от электростатических разрядов.
• M.2 – новинка оснащена интерфейсом M.2, который обладает пропускной способностью до 10 Гбит/с.
• Fan Xpert 2+ – интеллектуальная система управления вентиляторами, позволяющая добиться эффективного охлаждения компьютера при оптимальном уровне шума.
• Crystal Sound 2 - предустановленный на материнской плате аудиокодек Realtek ALC887, в обвязке которого используется специальный усилитель TI R4580I, предлагает поддержку восьмиканального звука. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования Audio Shielding. Для обеспечения максимального качества звука применяются японские аудиоконденсаторы компании Nichicon. К тому же левый и правый аудиоканалы выполнены на разных слоях текстолита, что сопутствует минимизации перекрестных наводок.

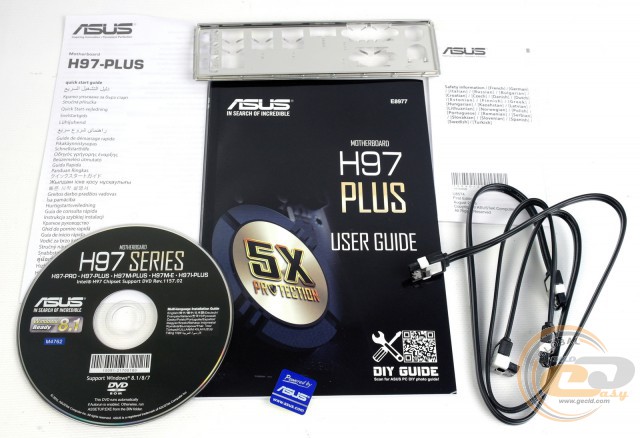

В коробке с ASUS H97-PLUS мы обнаружили вполне стандартный для недорогой модели набор аксессуаров:

• диск с драйверами и утилитами;
• инструкцию пользователя;
• два кабеля SATA;
• заглушку интерфейсной панели.

Дизайн и особенности платы

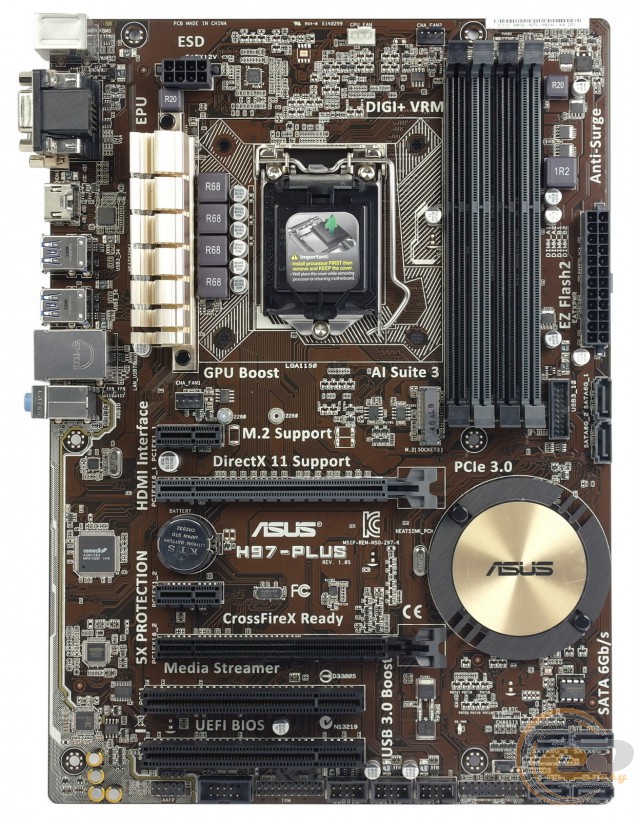

Новинка выполнена на традиционной для данного ценового сегмента печатной плате темно-коричневого цвета формата ATX с немного нестандартной шириной (305 х 218 мм). Ввиду данной особенности, на правой стороне текстолита отсутствуют крепежные отверстия. Это потребует от пользователя немного большей аккуратности при подключении накопителей, учитывая перпендикулярно расположенные порты SATA.

Взглянув на обратную сторону ASUS H97-PLUS, можно отметить не только привычную опорную пластину процессорного разъема, но и тот факт, что оба радиатора системы охлаждения закреплены при помощи пластиковых клипс.

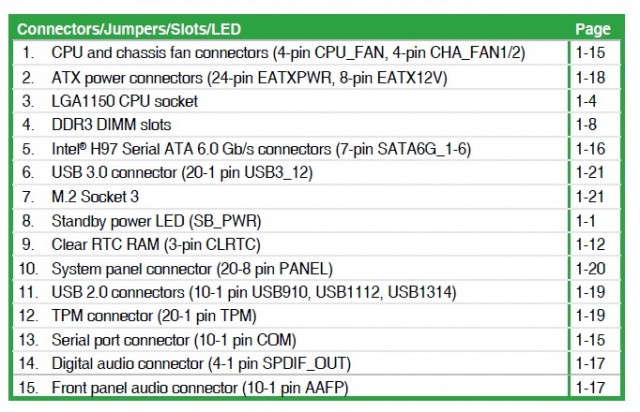

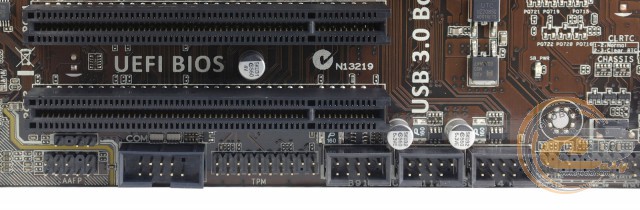

В нижней части печатной платы расположены следующие разъемы: колодка подключения аудиоразъемов передней панели, S/PDIF out, разъемы COM и TPM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: шести внутренних и двух на интерфейсной панели.

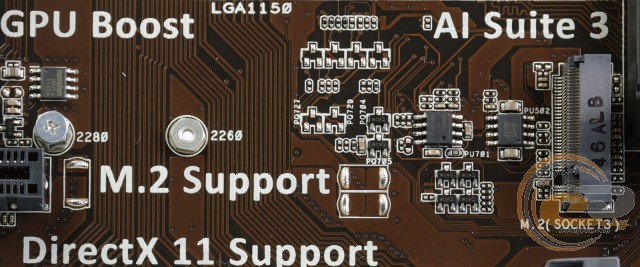

Возможности организации дисковой подсистемы представлены разъемом M.2 (поддерживаются форматы SSD-накопителей M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. Все интерфейсы реализованы силами чипсета.

В связи с недостатком свободных чипсетных линий интерфейс M.2 делит пропускную способность с двумя портами SATA 6 Гбит/с (на схеме «SATA6G_5» и «SATA6G_6»), соответственно, их одновременное использование невозможно.

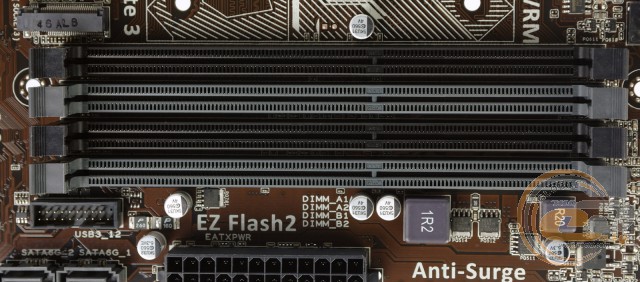

Системная плата ASUS H97-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1333 до 1600 МГц в номинальном режиме. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно практически для любых поставленных задач.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.0. Всего на тестируемой модели их шесть: четыре внешних и два внутренних. Все они реализованы силами чипсета.

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel H97, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 39,5°C;
• радиаторы охлаждения элементов подсистемы питания процессора – 43,3°C.

Полученные результаты можно охарактеризовать как хорошие, так как до критических значений есть еще достаточно большой запас.

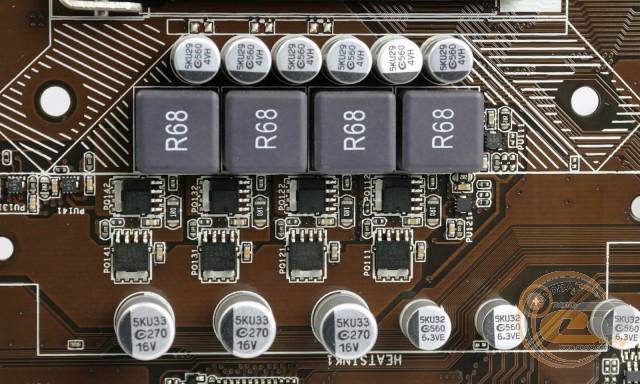

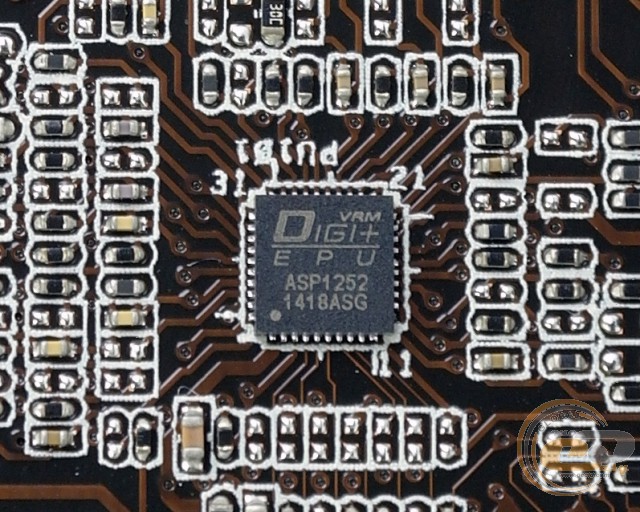

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1252 со встроенной системой управления энергопотреблением DIGI+VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются твердотельные конденсаторы и дроссели с ферритовым сердечником. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

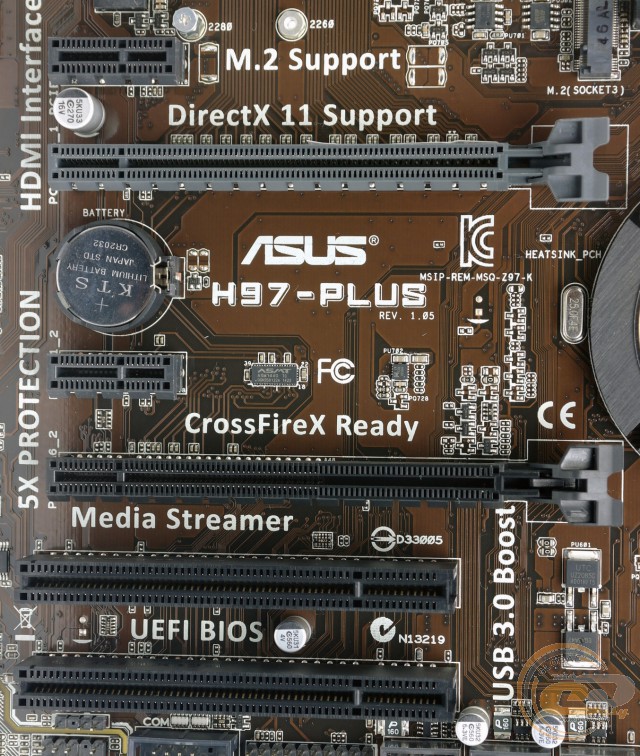

Для расширения функциональности материнской платы ASUS H97-PLUS доступны шесть слотов:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (в режиме х16);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (в режиме х4);
5. PCI;
6. PCI.

Несмотря на наличие двух слотов расширения для установки видеокарт, а также поддержку технологии AMD CrossFireX, новинка наиболее предрасположена к установке только одного графического ускорителя, поскольку схема распределения линий х16+х4 при установке пары видеокарт является далеко не самой оптимальной для раскрытия потенциала подобной связки.

Также отметим, что разъем PCI Express 2.0 x16 делит линии со слотами PCI Express 2.0 x1, поэтому по умолчанию он работает в режиме х2.

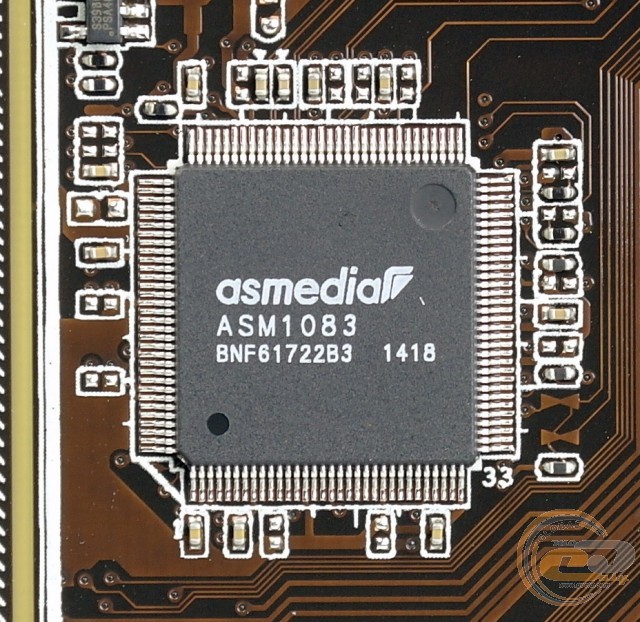

Поскольку набор системной логики Intel H97 не поддерживает шину PCI, то функционирование двух соответствующих разъемов реализовано с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

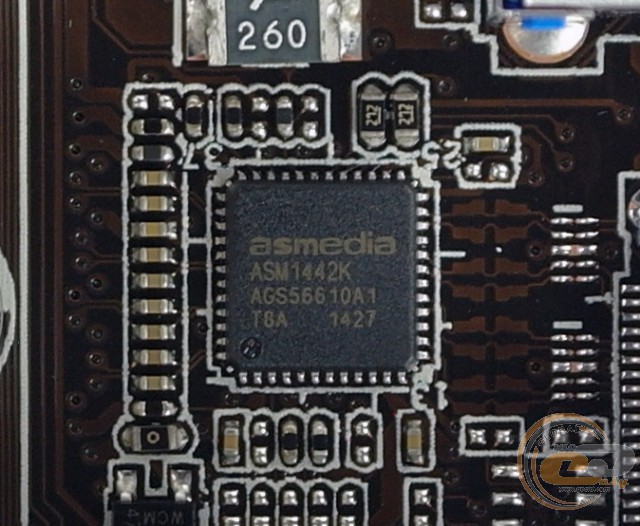

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: HDMI, DVI-D и D-Sub, переключение между которыми осуществляется силами микросхемы ASMedia ASM 1442K.

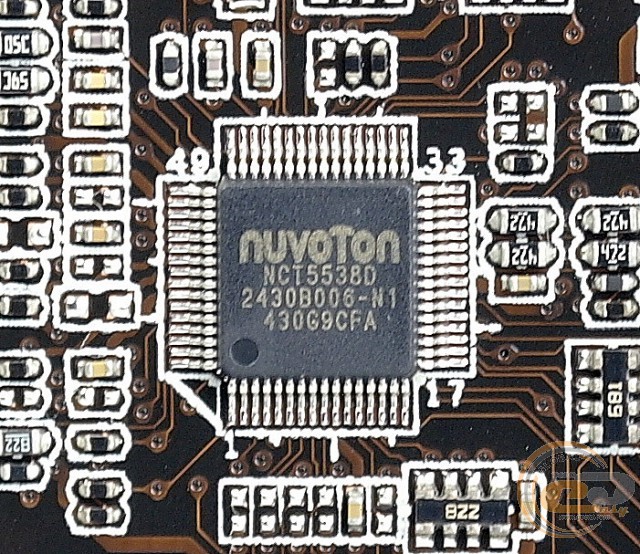

Возможности Multi I/O возложены на микросхему NUVOTON NCT5538D, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

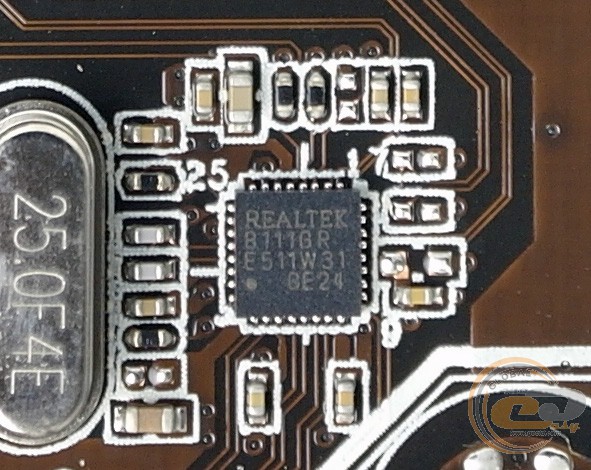

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111GR.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает рядом фирменных особенностей (концепция Crystal Sound 2), о которых мы упоминали в начале обзора.

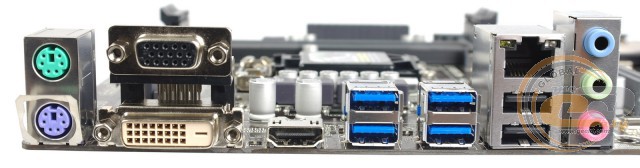

Интерфейсная панель модели ASUS H97-PLUS включает в себя следующие порты:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для подключения мышки и клавиатуры;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 3 x аудиопорта.

Подобную компоновку интерфейсной панели можно охарактеризовать как хорошую, поскольку она включает в себя наиболее востребованные видеовыходы, большое количество портов USB и возможность использования периферии с интерфейсом PS/2. Также имеется возможность вынести на заднюю панель ПК порт COM при помощи внутреннего разъема. Отдельно отметим поддержку видеовыхода HDMI с поддержкой вывода изображения в разрешении 3840 х 2160 точек (4K Ultra HD).

Однако в случае сборки на основе новинки мультимедийной системы, некоторых пользователей может огорчить неудобное подключение многоканальной акустики.

Возможности организации охлаждения внутри системного корпуса у ASUS H97-PLUS вполне стандартные. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, в то время как два других предназначены для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования.

«EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, а разгон осуществляется при помощи «EZ Tuning Wizard».

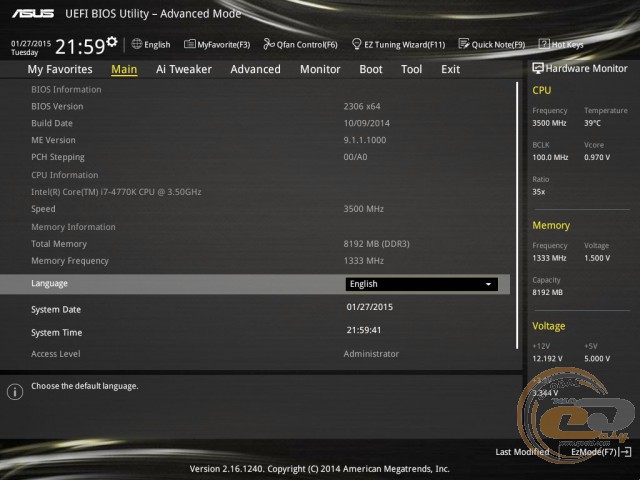

Либо привычный «Advanced Mode», где все настройки необходимо производить вручную.

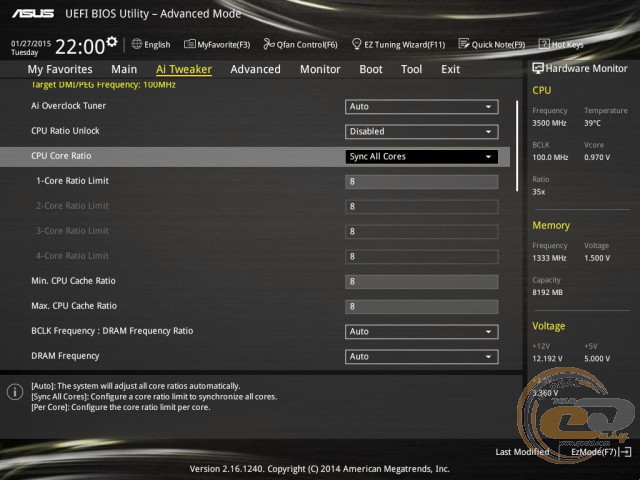

Все связанные с разгоном системы настройки находятся во вкладке «Ai Tweaker».

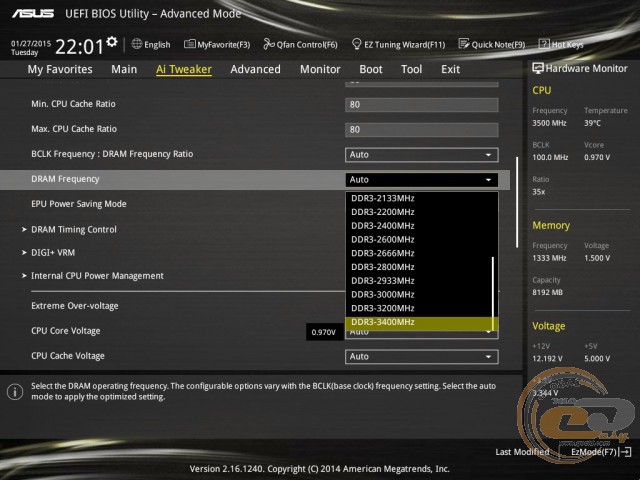

Множитель частоты памяти позволяет устанавливать скорость подключенных модулей в пределах от 800 до 3400 МГц, однако реальное значение ограничено на уровне 1600 МГц.

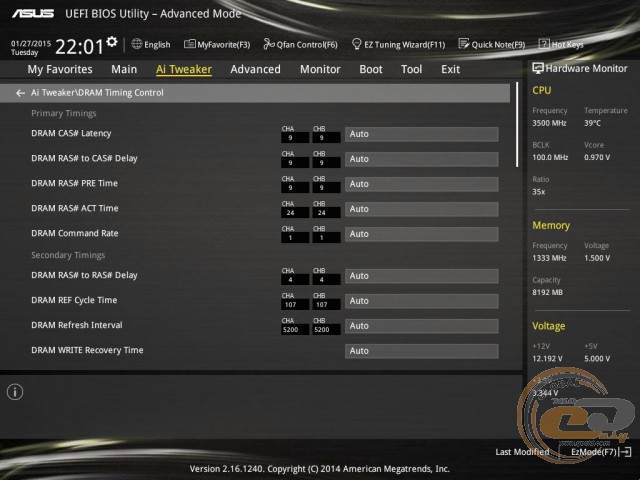

Также при необходимости можно получить доступ к регулировкам задержек памяти.

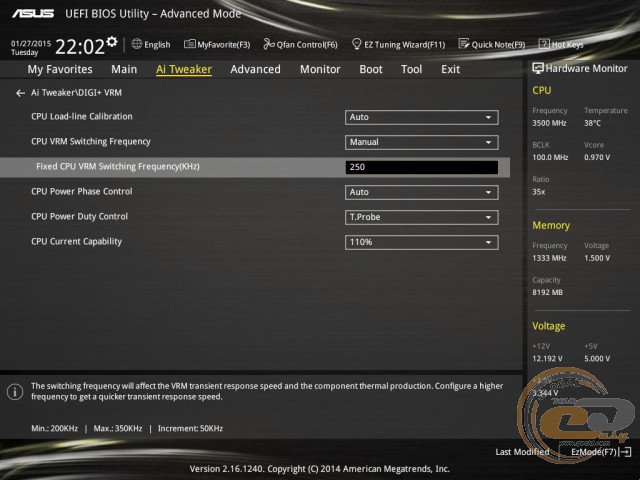

Для увеличения стабильности при разгоне могут послужить настройки управления цифровой подсистемой питания DIGI+ VRM.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота оперативной памяти	Memory Frequency	3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio Limit	8 – MAX	1
	Max CPU Cache Ratio Limit	8 – MAX	1
Частота работы ШИМ-контроллера преобразователя питания процессора	Fixed CPU VRM Switching Frequency(KHz)	300 – 500	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% - 100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Входное напряжение на процессоре	CPU Input Voltage	0,800 – 2,700	0,010
Напряжение на модулях оперативной памяти	DRAM Voltage	1,185 – 1,800	0,00500
Напряжение на чипсете	PCH Core Voltage	0,735 – 1,500	0,01250
	PCH VLX Voltage	1,185 – 2,135	0,01250
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0,39500 – 0,63000	0,00500

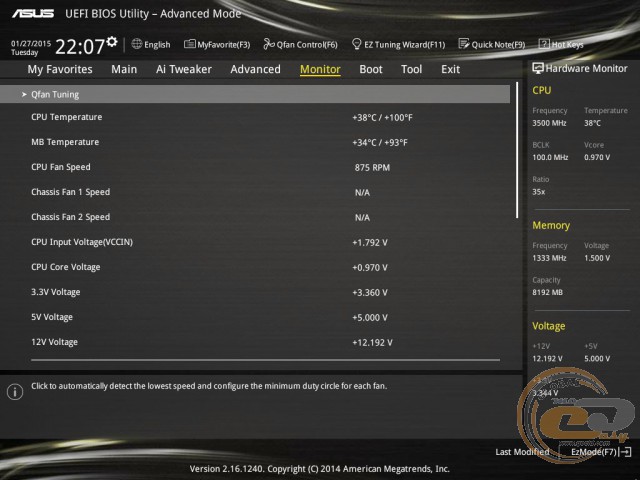

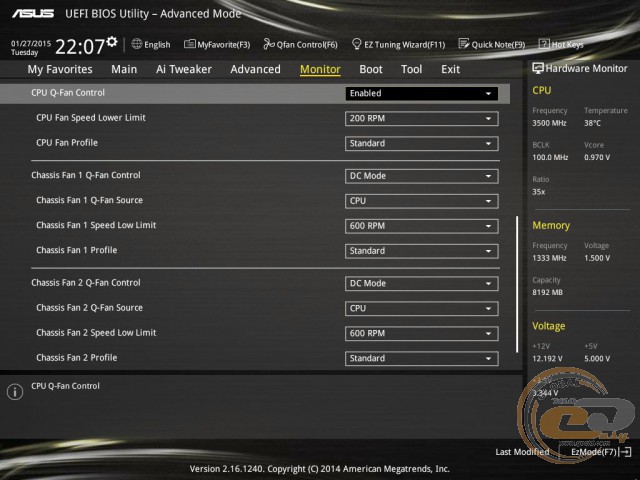

В разделе «Monitor» открывается доступ к наблюдению за температурой процессора и чипсета. А вот мониторить напряжения на линиях питания +12В, +5В и +3,3В, как и некоторые другие параметры, можно из любого раздела, поскольку эта информация постоянно отображается на правой боковой панели.

Отдельно стоит отметить возможность снятия скриншотов в BIOS и поддержку русского языка.

Возможности разгона

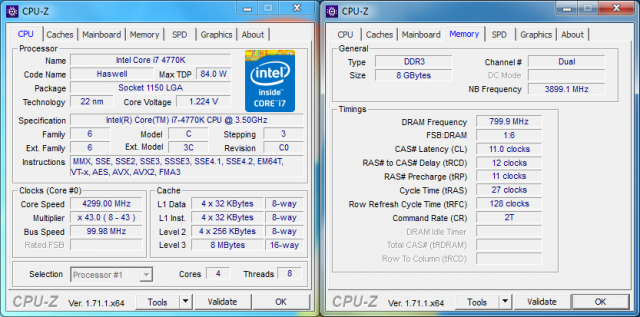

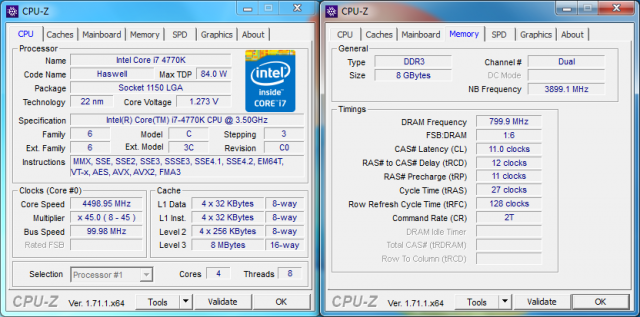

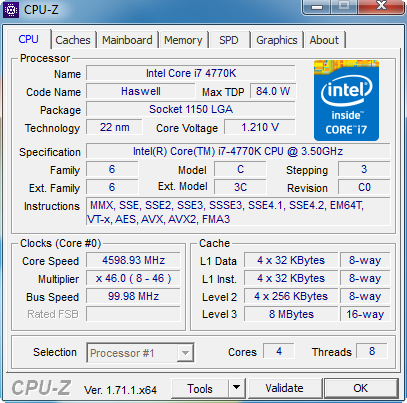

По итогам ручного разгона процессора Intel Core i7-4770K, путем увеличения множителя до «х46» и напряжения до 1,210 В, его стабильная рабочая частота составила 4600 МГц, что является хорошим результатом для качественной материнской платы.

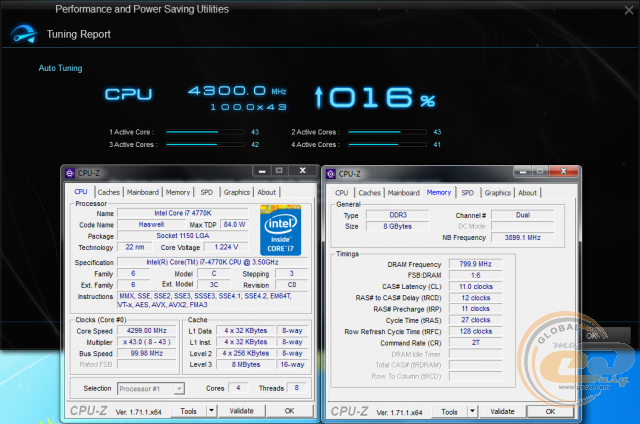

Также мы проверили работоспособность функции по автоматическому разгону в комплектном ПО ASUS Al Suite 3. Как видим, системе удалось повысить частоту процессора до 4300 МГц при напряжении 1,224 В. А вот модули оперативной памяти работали на максимальной для данной платы частоте – DDR3-1600 МГц.

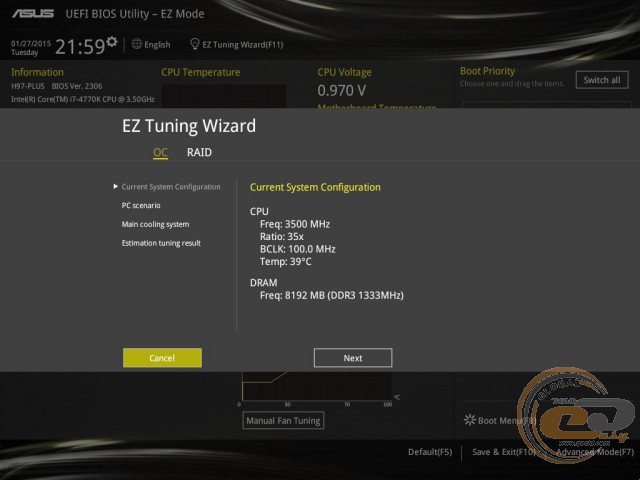

Что касается возможностей автоматического разгона в BIOS, то для начала работы мастера настроек «EZ Tuning Wizard», о котором мы упоминали ранее, необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing».

Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО.

В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.

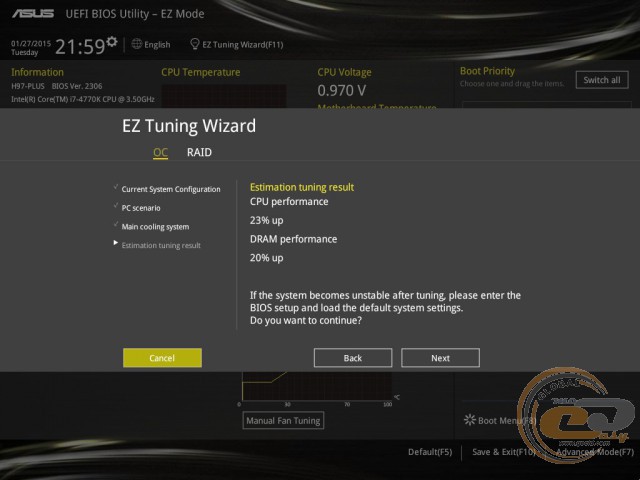

К примеру, после выбора пунктов «Daily Computing» и «Box cooler» система установила разгон на уровне 23% для процессора и 20% для памяти, что дало в итоге частоту процессора 4300 МГц при напряжении 1,224 В, тогда как оперативная память заработала на частоте DDR3-1600 МГц.

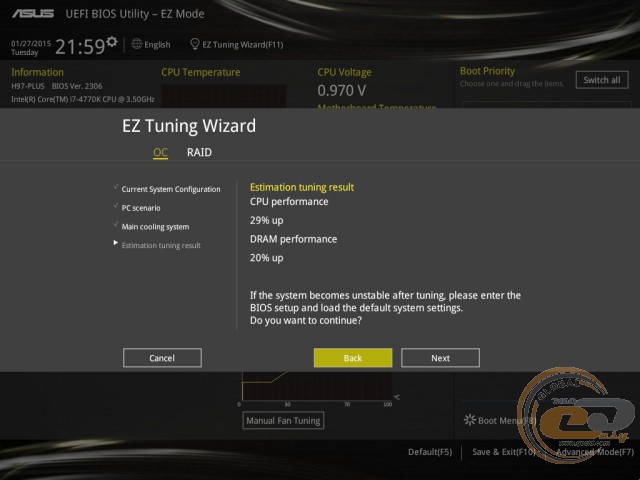

Выбор же наиболее экстремальных пунктов («Gaming/Video Editing» и «Water cooler») предлагает разгон на 29% и 20% для процессора и памяти соответственно. То есть частота ЦП достигла 4500 МГц при напряжении 1,273 В, а скорость памяти осталась на прежнем уровне - DDR3-1600 МГц.

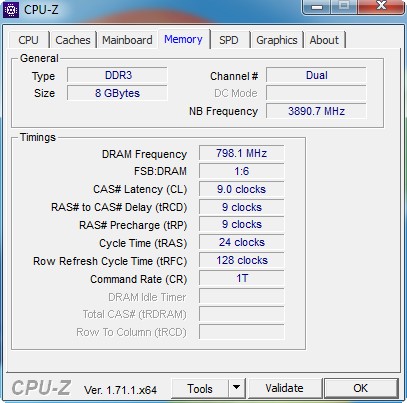

Максимальная скорость, на которой удалось запустить тестовые модули оперативной памяти, составила DDR3-1600 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS H97-PLUS использовалось следующее оборудование:

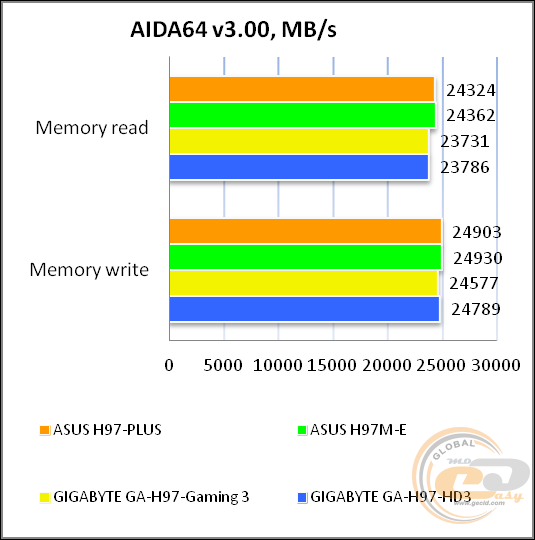

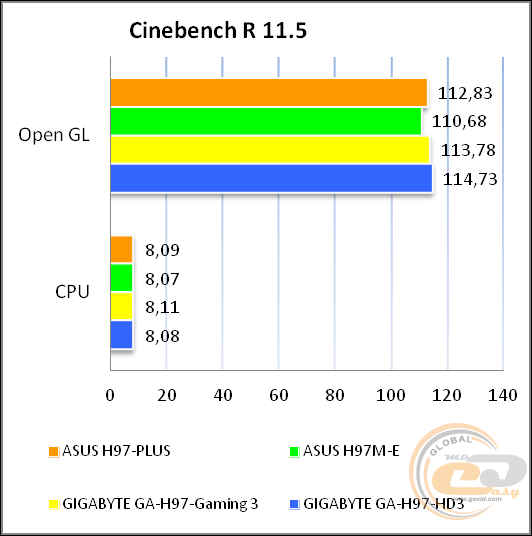

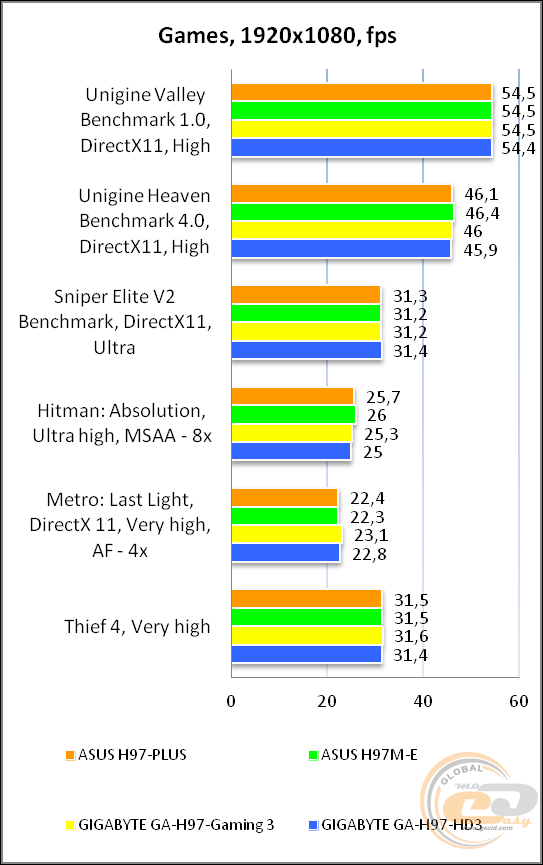

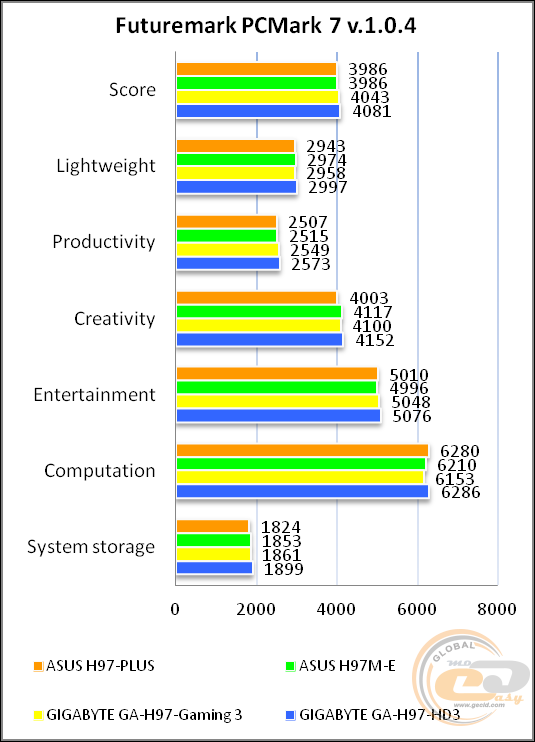

Результаты тестов

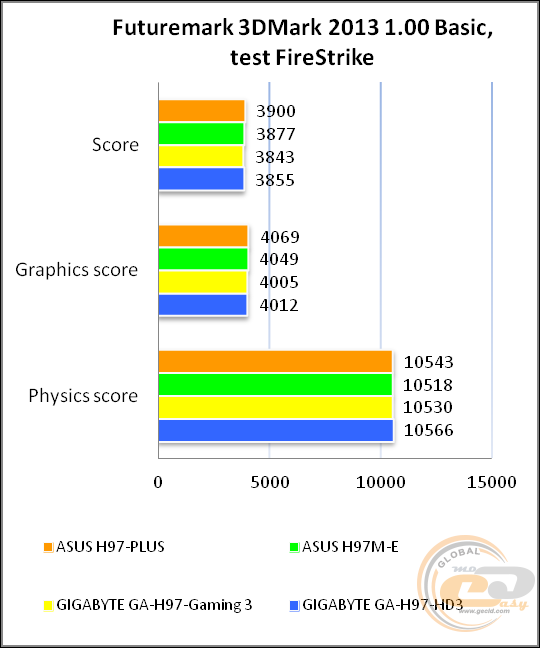

Модель ASUS H97-PLUS демонстрирует отличные показатели производительности, которые находятся на уровне с конкурентными аналогами. Это позволяет нам говорить о высоком качестве ее исполнения, подборе хорошей элементной базы и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Звуковая подсистема на основе предустановленного кодеке Realtek ALC887 демонстрирует хорошее качество воспроизведения звука, которого будет более чем достаточно для повседневного использования. Присутствует и возможность подключения внутренних звуковых карт с интерфейсом PCI или PCI Express.

Выводы

Как видите, за вполне адекватную стоимость вы получаете достаточно интересное решение, которое отлично выполняет свои непосредственные обязанности. Материнская плата ASUS H97-PLUS предлагает качественную элементную базу, расширенные возможности по организации дисковой подсистемы, хорошую конфигурацию интерфейсной панели, наличие портов COM и PS/2, а также неплохие для своего сегмента возможности расширения функциональности посредством слотов PCI Express и PCI.

Перед покупкой новинки необходимо помнить об отсутствии крепежных отверстий на правой стороне печатной платы, неудобном подключении многоканальной акустики, поддержке функционирования оперативной памяти лишь на частоте DDR3–1600 МГц, а также о ряде ограничений по одновременному использованию некоторых портов и разъемов, о которых мы упоминали выше.

В целом ASUS H97-PLUS является хорошим выбором в том случае, если вы находитесь в поиске сравнительно недорогой модели формата ATX, которая позволит вам собрать домашнюю систему среднего уровня с одной видеокартой либо вовсе без нее.

Достоинства:

• надежная цифровая подсистема питания DIGI+ VRM;
• улучшенная элементная база для более долговечной и стабильной работы материнской платы;
• поддержка портов USB 3.0 и SATA 6 Гбит/с;
• наличие интерфейса M.2 (NGFF);
• качественная звуковая подсистема с дизайном Crystal Sound 2;
• хорошие возможности по разгону процессоров, несмотря на использование чипсета Intel H97;
• поддержка ряда полезных фирменных технологий;
• приятный дизайн и грамотная компоновка набортных элементов.

Особенности:

• отсутствие крепежных отверстий на правой стороне печатной платы;
• ограничения по одновременному использованию двух портов SATA 6 Гбит/с и M.2 (NGFF);
• пропускная способность PCI Express 2.0 x16 по умолчанию ограничена двумя линиями;
• неудобное подключение многоканальной акустики.

Автор: Константин Шорохов
