Обзор и тестирование материнской платы ASUS H97I-PLUS

Компактные материнские платы форм-фактора Mini-ITX дают высокую степень свободы при сборке системного блока, поскольку позволяют использовать множество различных корпусов, независимо от их формы и размера. Единственным ограничением такого решения часто становятся технические особенности самих системных плат, продиктованные их компактными размерами. К ним обычно относится малое количество внутренних и внешних разъемов, а также слабая подсистема питания.

Модель ASUS H97I-PLUS, которая будет рассмотрена в данном материале, лишена практически всех перечисленных выше особенностей и обладает необходимым функционалом для построения разносторонней системы с хорошим уровнем производительности.

Спецификация материнской платы ASUS H97I-PLUS:

Производитель	ASUS
Модель	H97I-PLUS
Чипсет	Intel H97
Процессорный разъем	Socket LGA1150
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота используемой памяти	1600 / 1333 МГц
Поддержка памяти	2 x DDR3 DIMM-слота с поддержкой до 16 ГБ памяти
Слоты расширения	1 x PCI Express 3.0 x16 (в режиме х16) 1 x Mini-PCIe
Дисковая подсистема	Чипсет Intel H97 поддерживает: 1 x M.2 (M.2 2260 и M.2 2280) 4 x SATA 6 Гбит/с Поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10
LAN	1 x Intel I218V (10/100/1000 Мб/с)
Звуковая подсистема	2 / 4 / 5.1 / 7.1-канальная HD Audio на основе кодека Realtek ALC887
Питание	24-контактный разъем питания ATX 8-контактный разъем питания ATX12V
Вентиляторы	1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактных)
Охлаждение	Алюминиевый радиатор на чипсете
Внешние порты I/O	1 x PS/2 (клавиатура или мышь) 4 x USB 2.0 4 x USB 3.0 1 x D-Sub 1 x DVI-I 1 x HDMI 1 x DisplayPort 1 x LAN (RJ45) 1 x оптический S/PDIF out 3 x аудиопорта
Внутренние порты I/O	1 x USB 2.0 (с поддержкой двух USB 2.0) 1 x USB 3.0 (с поддержкой двух USB 3.0) 1 x блок коннекторов передней панели 1 x коннектор вывода звука на переднюю панель 1 х S/PDIF Out 1 x TPM 1 x клавиша «MemOK!» 1 x джампер для сброса CMOS
BIOS	64 Мбит UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.8, DMI 2.7, WfM 2.0
Форм-фактор	Mini-ITX
Размеры	170 x 170 мм
Сайт производителя Страница продукта	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата продается в упаковке из плотного картона. Она оформлена в темных тонах и украшена изображением системы охлаждения чипсета. Также на лицевой панели указано о поддержке технологий 5X Protection, что подразумевает наличие:

• цифровой подсистемы питания DIGI+ VRM;
• предохранителей для защиты от перегрузки по току и тока короткого замыкания;
• дополнительной защиты внутренних компонентов от электростатического разряда;
• надежных твердотельных конденсаторов со сроком службы до 5000 часов (при температуре 105°С);
• интерфейсной панели из нержавеющей стали с антикоррозийным покрытием.

Особо выделяется факт прохождения материнскими платами компании ASUS более 7000 часов тестирования на совместимость с более чем 1000 комплектующими.

Обратная сторона коробки содержит исчерпывающую информацию об основных компонентах ASUS H97I-PLUS, ее технических характеристиках и других особенностях. В первую очередь это качественная звуковая подсистема, которая оборудована усилителем для наушников и колонок (TI R4580I), а также японскими аудиоконденсаторами. Дополнительно левый и правый аудиоканалы реализованы на разных слоях текстолита, что снижает уровень перекрестных наводок.

Еще указано о наличии гигабитного сетевого контроллера Intel I218V, который выделяется низкой нагрузкой на центральный процессор при работе (актуально для требовательных сетевых игр).

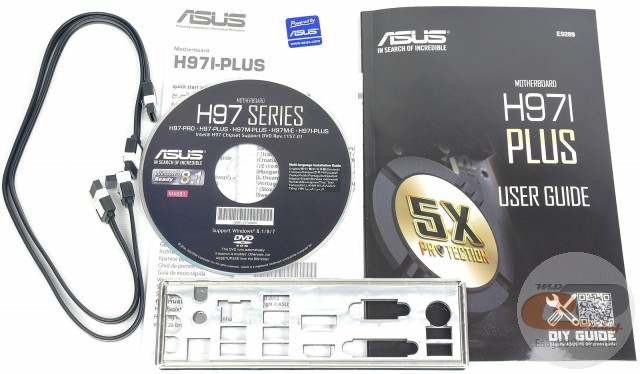

Комплект поставки ASUS H97I-PLUS состоит из:

• двух SATA-шлейфов;
• заглушки интерфейсной панели;
• диска с ПО и драйверами;
• наклейки на корпус компьютера;
• набора документации.

Дизайн и особенности платы

Новинка выполнена на плате темно-коричневого цвета в формате Mini-ITX (170 х 170 мм). Компоновка элементов на ней типична для большинства системных плат данного форм-фактора. Некоторые нарекания может вызвать только близкое расположение четвертого порта SATA к слоту для карт расширения PCI Express 3.0 x16. Порадовало наличие защелок разъемов модулей оперативной памяти только с одной стороны, поэтому они не будут заблокированы при установленной видеокарте.

На обратную сторону текстолита вынесено несколько элементов подсистемы питания, а также слот M.2. Он поддерживает установку SSD-накопителей форматов M.2 2260 и M.2 2280. Также тут имеется металлическая пластина черного цвета, которая предназначена для укрепления процессорного разъема и защиты его от повреждений при установке габаритной системы охлаждения.

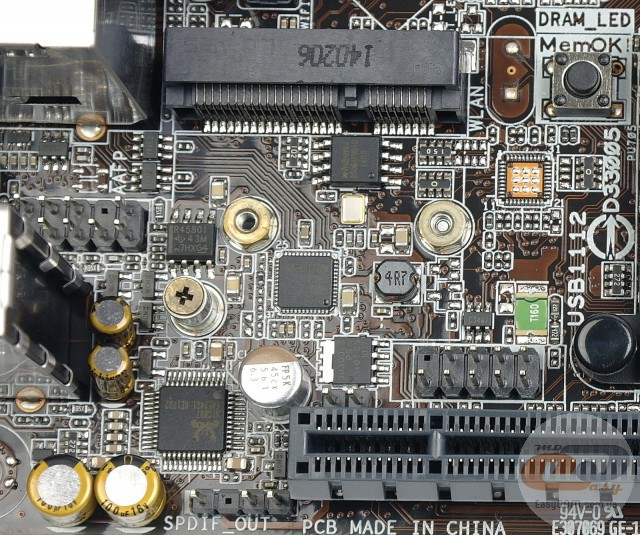

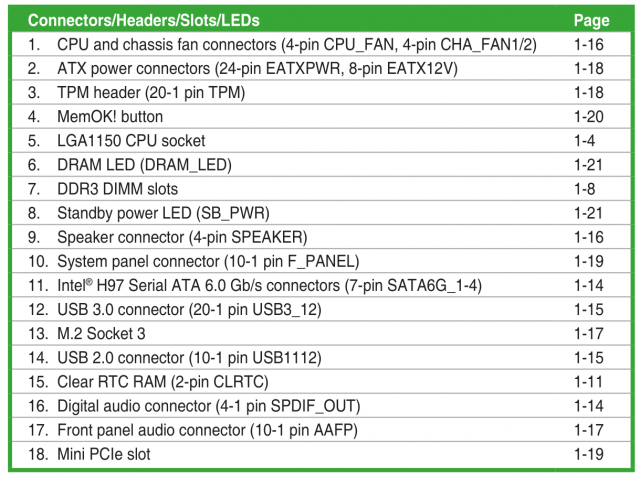

Теперь давайте детально рассмотрим компоновку элементов на текстолите. В нижней части находится колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, кнопка для автоматической подстройки параметров модулей оперативной памяти к требованиям системы («MemOK!») и колодка для двух дополнительных портов USB 2.0. Всего на ASUS H97I-PLUS имеется шесть портов USB 2.0: четыре внешних и два внутренних. За их корректную работу отвечает микросхема чипсета.

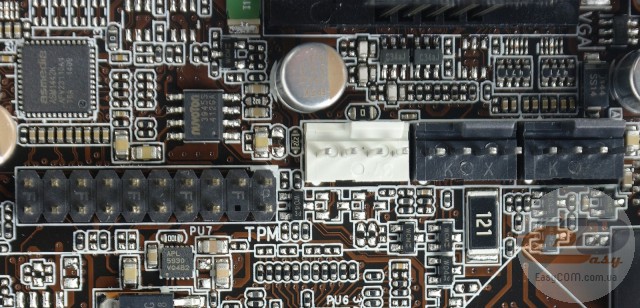

Ближе к интерфейсной панели размещена колодка для подключения фронтальной панели и три 4-контактные коннекторы для вентиляторов: один процессорный и два корпусных.

В правой части материнской платы имеется колодка подключения фронтальной панели и системного динамика, четыре порта SATA 6 Гбит/с и колодка для вывода двух дополнительных портов USB 3.0. Общее количество USB 3.0 достигает шести: четыре внешние и два внутренние. Все они работают под управлением чипсета.

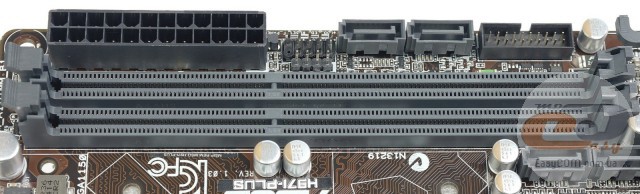

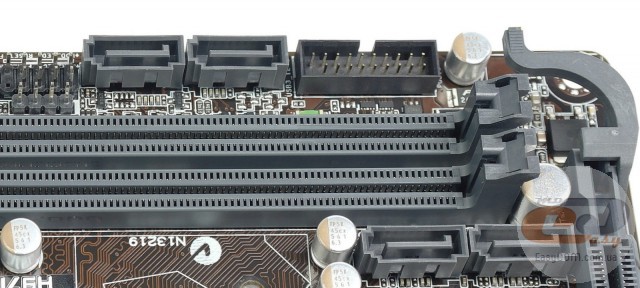

Рядом есть два DIMM-слота для установки оперативной памяти. Как уже упоминалось ранее, для удобства сборки они оборудованы защелками только с одной стороны. Поддерживаются модули DDR3, которые работают на частоте 1333 и 1600 МГц. Общий максимальный объем оперативной памяти может достигать 16 ГБ.

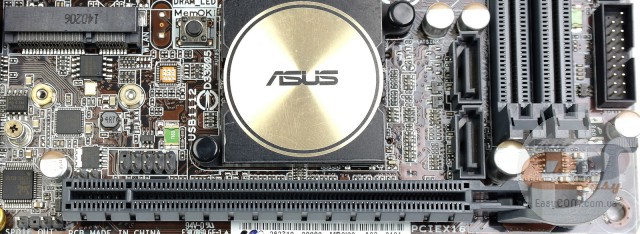

Система охлаждения ASUS H97I-PLUS состоит из одного радиатора, закрепленного на чипсете Intel H97. В процессе работы его температура находилась на уровне 43,4°С, что является вполне нормальным показателем. Поскольку на элементах подсистемы питания какой-либо радиатор отсутствует, мы измерили температуру непосредственно самих МОП-транзисторов и дросселей. Температура первых компонентов не превышала 45,1°С, а вторых – 51,5°С. Данные показатели также являются достаточно низкими, особенно учитывая полное отсутствие СО.

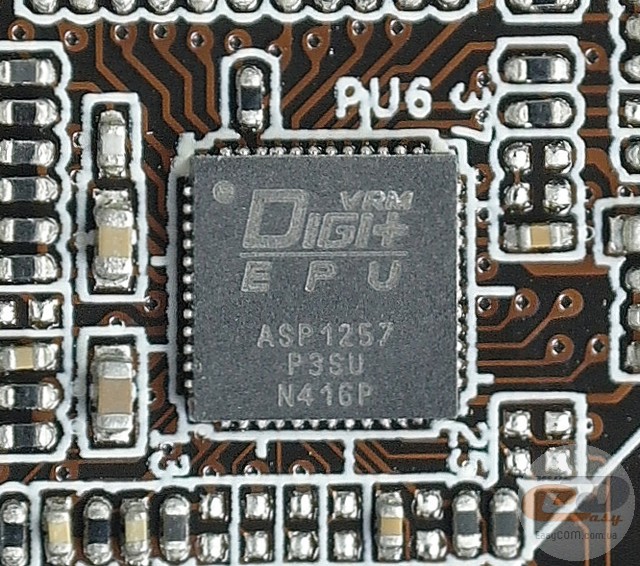

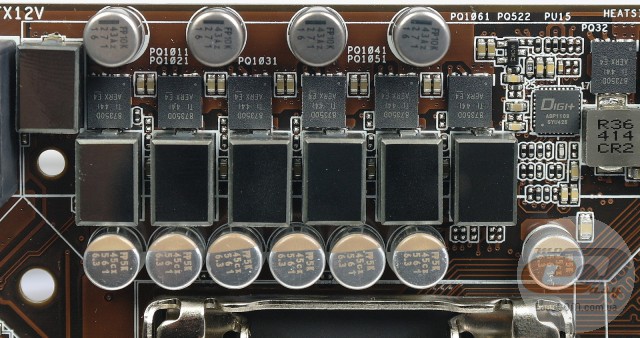

Питание центрального процессора осуществляется по 6-фазной схеме под управлением цифрового ШИМ-контроллера DIGI+VRM ASP1257. В цепях используются твердотельные конденсаторы, которые обладают в 2,5 раза большим сроком службы, чем традиционные аналоги.

Для установки карт расширения предусмотрено два разъема:

• PCI Express 3.0 x16 − работает в режиме x16 и может быть использован как для установки современного графического ускорителя, так и для монтажа другой совместимой карты расширения;
• Mini-PCIe − предназначен для установки WiFi-модуля.

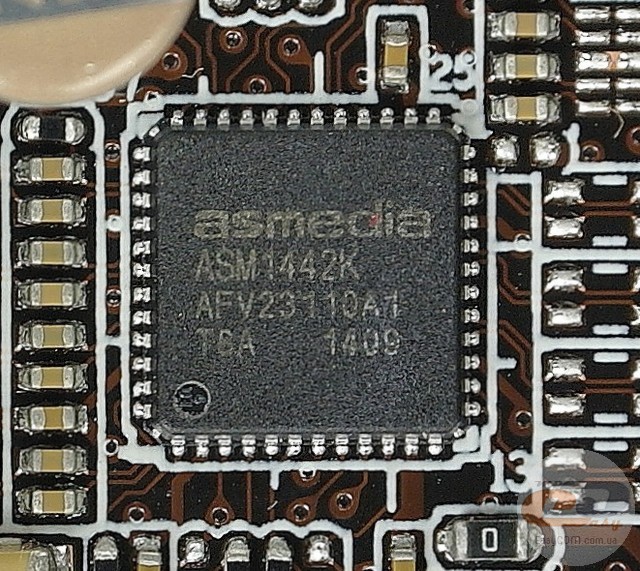

За работоспособность видеовыходов D-Sub, DVI-I, HDMI и DisplayPort отвечает контроллер ASMedia ASM1442K. Они активируются лишь при использовании встроенного в процессор графического ядра.

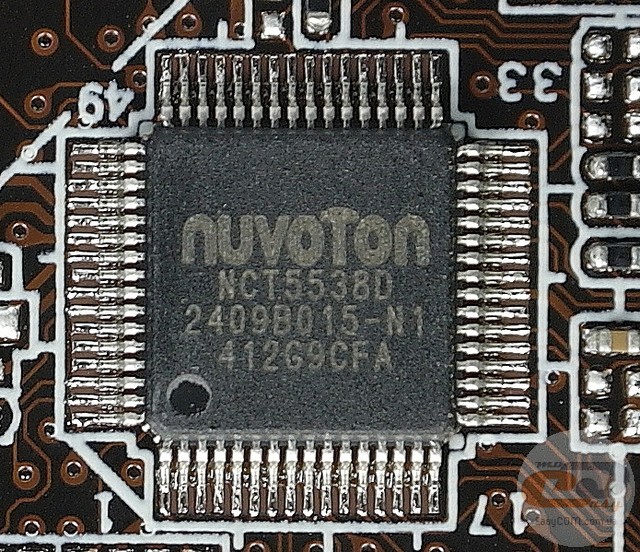

Контроллером Multi I/O выступает микросхема NUVOTON NCT5538D, которая обеспечивает мониторинг и отвечает за работу системных вентиляторов и порта PS/2.

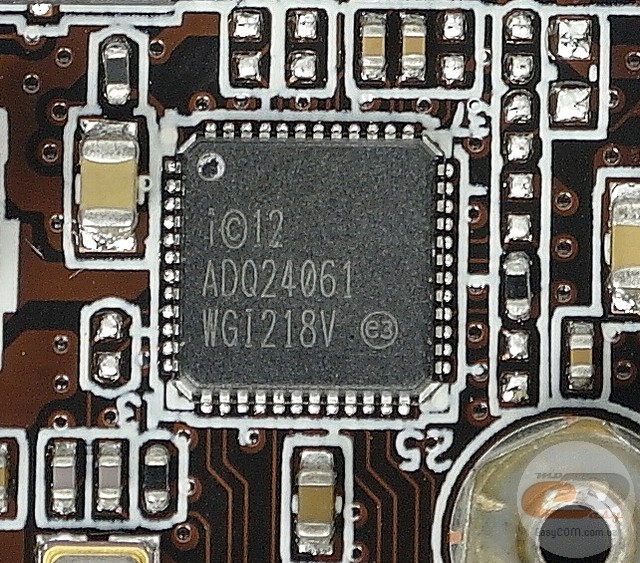

Сетевые соединения обеспечивает гигабитный LAN-контроллер Intel WGI218V.

Звуковая подсистема новинки основана на 8-канальном HDA-кодеке Realtek ALC887. В ее состав входит усилитель для наушников и колонок (TI R4580I), а также японские аудиоконденсаторы. Левый и правый аудиоканалы расположены на разных слоях текстолита, что уменьшает перекрестные наводки. Поддерживаются аудиосистемы форматов 2/4/5.1/7.1.

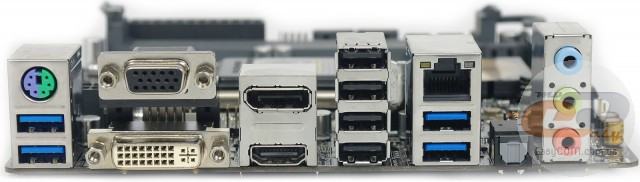

На интерфейсной панели ASUS H97I-PLUS имеются следующие разъемы:

• 1 x PS/2 (клавиатура или мышь);
• 4 x USB 2.0;
• 4 x USB 3.0;
• 1 x D-Sub;
• 1 x DVI-I;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x LAN (RJ45);
• 1 x оптический S/PDIF out;
• 3 x аудиопорта.

Такое большое количество портов USB 2.0 и USB 3.0, а также наличие всех основных видеовыходов является достоинством новинки, особенно учитывая ее миниатюрный форм-фактор. К положительным чертам также относится комплектная интерфейсная панель из нержавеющей стали с антикоррозийным покрытием (тонкий слой оксида хрома).

Материнская плата оборудована необходимым набором разъемов для организации системы охлаждения. В него входят три 4-контактных коннектора для вентиляторов: двух корпусных и одного процессорного. Все они расположены вместе в левом верхнем углу текстолита и поддерживают управление скоростью вращения лопастей ШИМ-методом.

UEFI BIOS

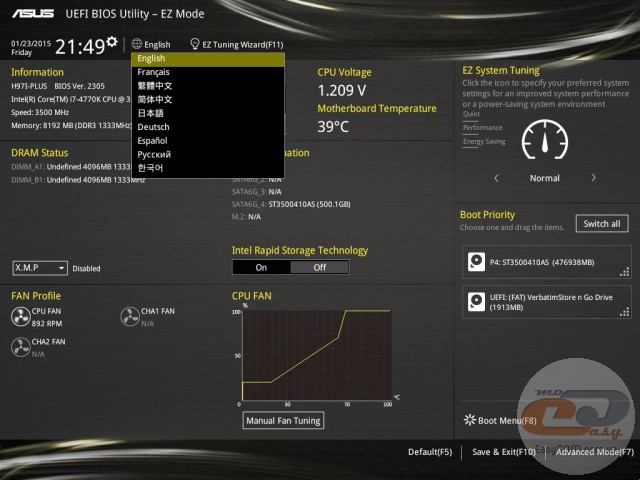

Системная плата ASUS H97I-PLUS оборудована современным предзагрузчиком UEFI BIOS с удобной и функциональной оболочкой. Она поддерживает управление с помощью мыши, обладает русской локализацией и позволяет делать скриншоты.

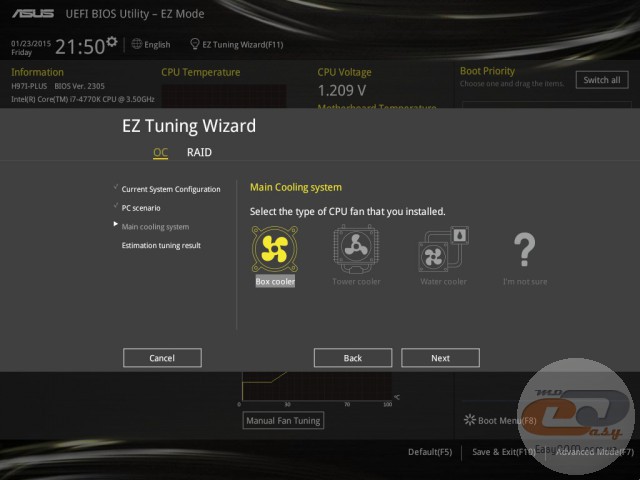

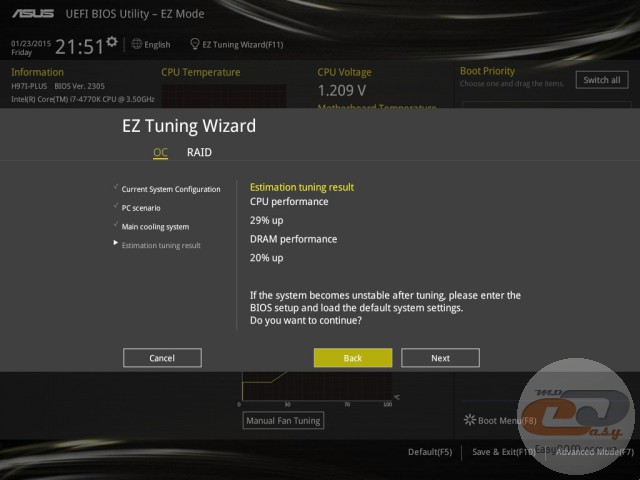

Имеется мастер настроек для проведения разгона с помощью предустановленных профилей под названием «EZ Tuning Wizard». Данный раздел позволяет поднять производительность системы без необходимости вникать в тонкости проведения оверклокинга, просто оптимизировав работу под имеющееся у вас оборудование.

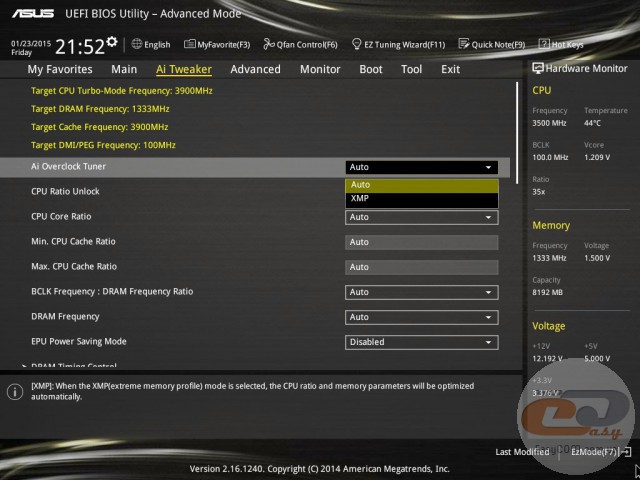

Если же вы являетесь опытным пользователем, тогда вас может заинтересовать раздел «Ai Tweaker». Он позволяет произвести тонкую настройку работы основных компонентов, например, внести правки в функционирование процессорных ядер.

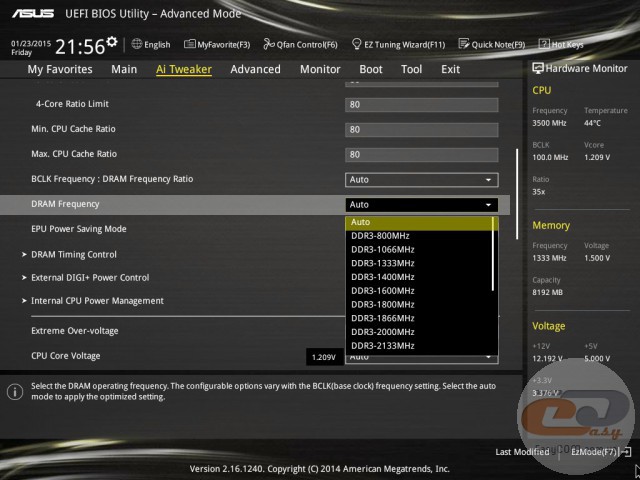

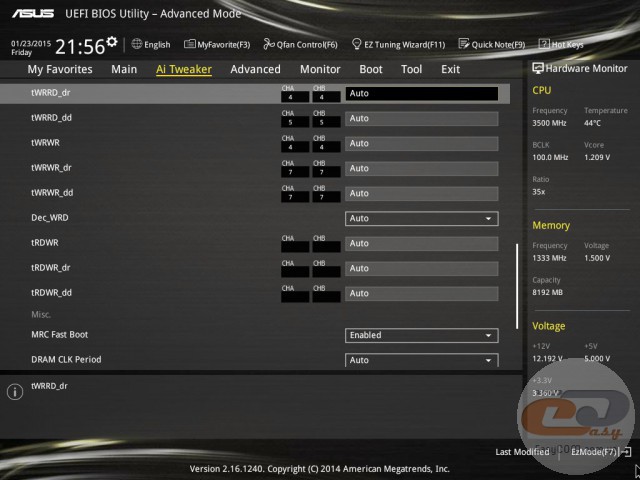

Второй важной составляющей разгона является поднятие частоты и регулировка задержек оперативной памяти. Этот функционал также доступен в данном разделе.

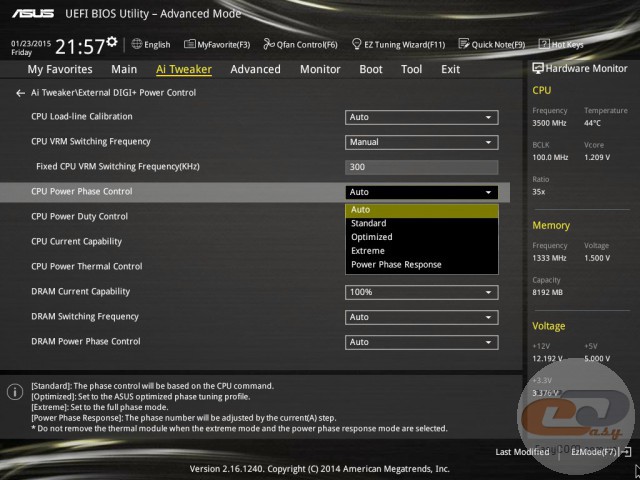

Управление подсистемой питания DIGI+ VRM позволяет провести экстремальный разгон и сохранить стабильность системы при существенном поднятии напряжений на ключевых компонентах.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон	Шаг
Частота оперативной памяти	Memory Frequency	800 - 3400
Тайминги оперативной памяти	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency
	CPU Load-line Calibration	Auto, Level 1 – Level 9
	Min. CPU Cache Ratio	8 – MAX	1
	Max CPU Cache Ratio	8 – MAX	1
Частота работы ШИМ-контроллера преобразователя питания процессора	Fixed CPU VRM Switching Frequency(KHz)	300 – 500	50
	CPU Current Capability	100% – 140%	10%
	CPU Power Thermal Control	120 – 141	1
	DRAM Current Capability	100% – 130%	10%
	Fixed DRAM Switching Frequency(KHz)	300 – 500	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 – 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Frequency Tuning Offset	5% – 6%
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% - 100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Входное напряжение на процессоре	CPU Input Voltage	0,800 – 2,700	0,010
Напряжение на модулях оперативной памяти	DRAM Voltage	1,200 – 1,920	0,005
	PCH VLX Voltage	1,185 – 2,135	0,005
	PCH Core Voltage	0,735 – 1,105	0,005
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0,39500 – 0,63000	0,00500

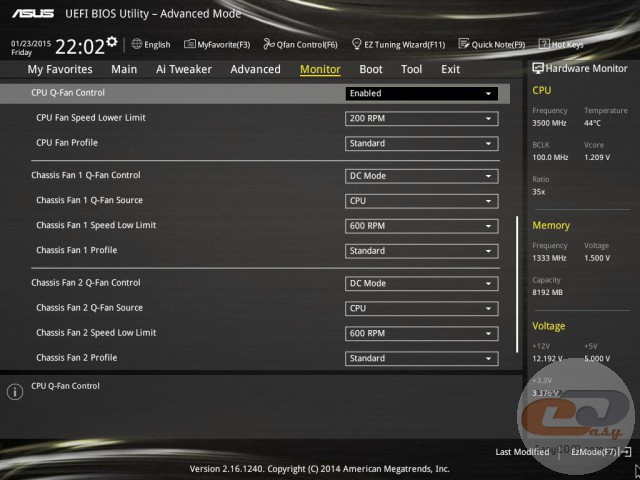

Управление встроенными вентиляторами и мониторинг осуществляется на вкладке «Monitor». Тут можно изучить температуру и значение частоты процессора, а также показатели напряжения используемой оперативной памяти. Дополнительно имеется боковая панель, отображаемая во всех вкладках, на которой сосредоточены ключевые показатели процессора, оперативной памяти и основных линий напряжения.

Возможности разгона

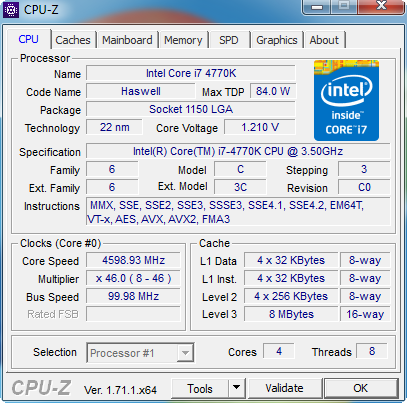

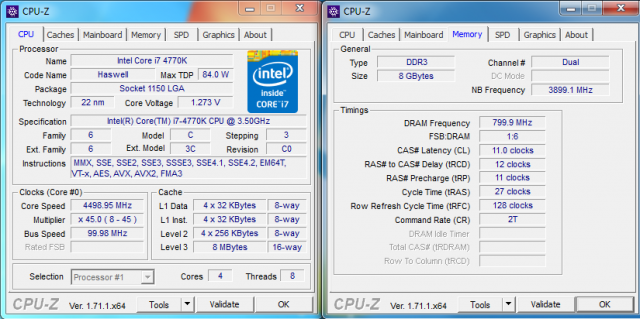

Ручной разгон процессора Intel Core i7-4770K позволил с легкостью достичь частоты 4599 МГц при множителе «х46» и напряжении 1,210 В, что является стандартным значением в нашем тестировании и говорит о хорошем разгонном потенциале рассматриваемой материнской платы.

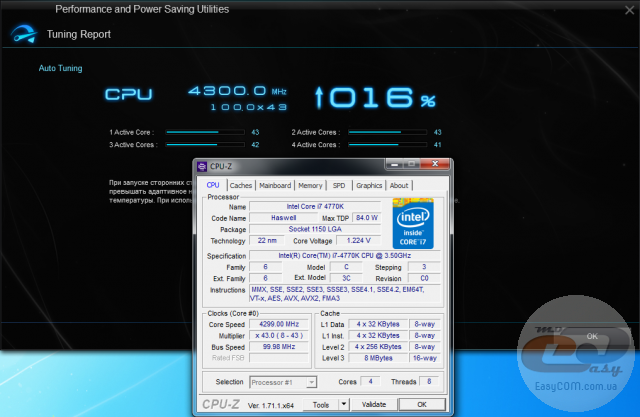

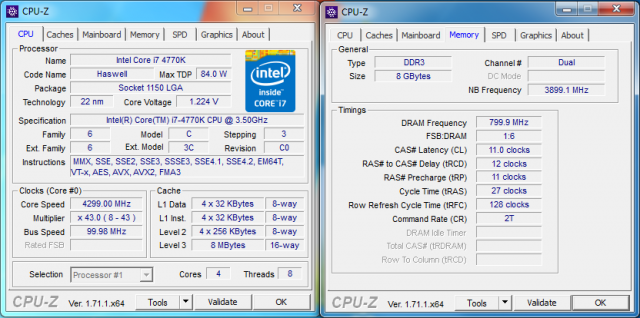

Автоматический разгон с помощью программы ASUS AI Suite 3 позволил достичь частоты 4300 МГц при множителе «х43» и напряжении 1,224 В.

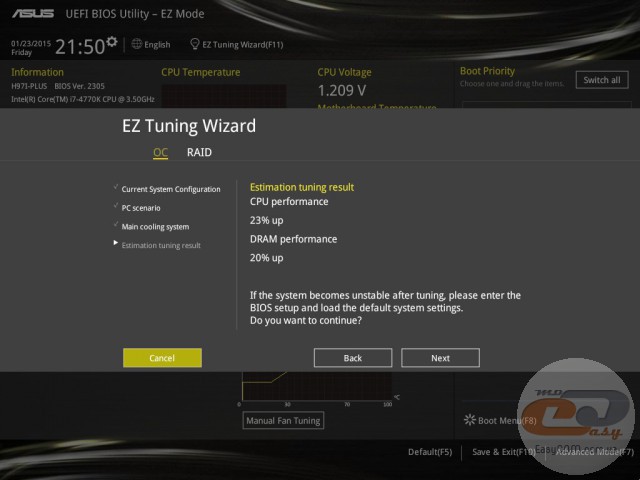

Мастер настроек «EZ Tuning Wizard» в BIOS при выборе пунктов «Daily Computing» и «Box cooler» установил разгон на уровне 23% для CPU и 20% для памяти. Это позволило повысить частоту процессора до 4299 МГц при напряжении 1,224 В. Память же функционировала на скорости 1600 МГц, поскольку данный показатель является максимальным для тестируемой материнской платы.

Более производительный режим с параметрами «Gaming/Video Editing» и «Water cooler», который соответствует разгону CPU на 29% и памяти на 20%, дал возможность повысить частоту процессора до 4499 МГц при напряжении 1,273 В. Скорость памяти при этом не изменилась, поскольку она ограничена максимальным значением 1600 МГц.

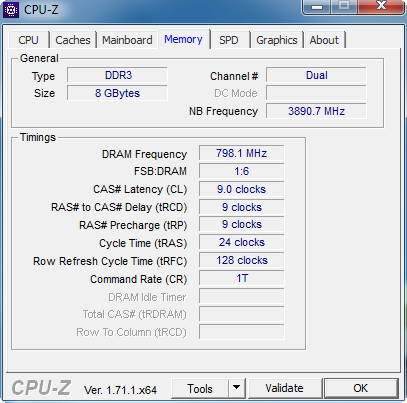

Естественно, ручной разгон памяти не позволил превысить уже знакомую отметку в 1600 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS H97I-PLUS использовалось следующее оборудование:

Результаты тестов

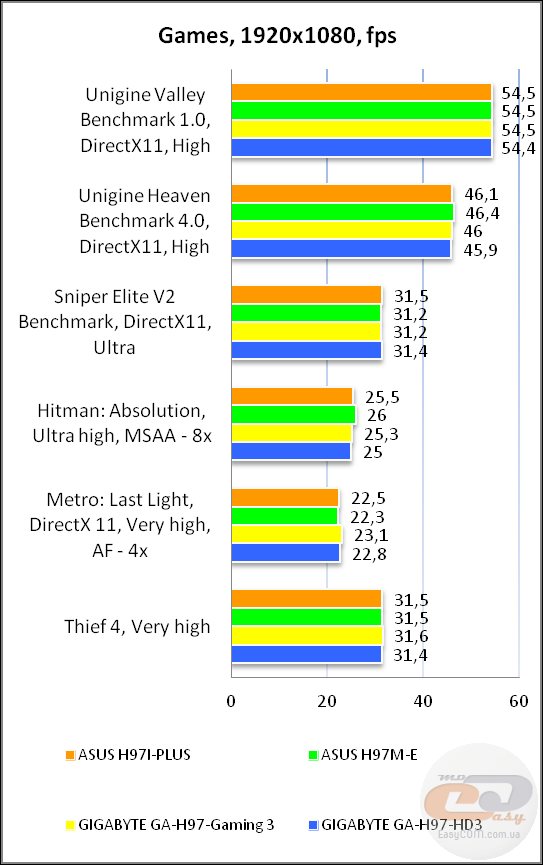

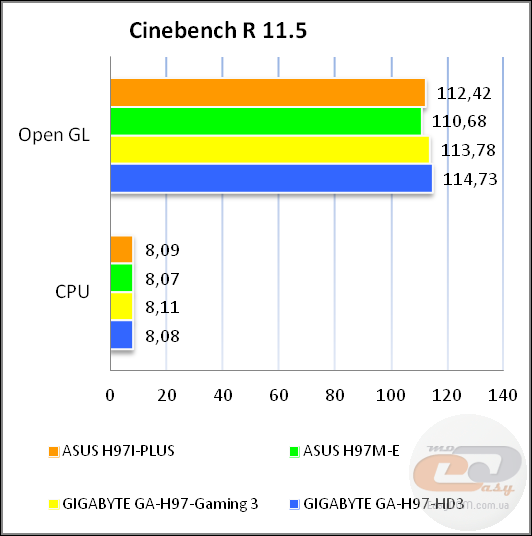

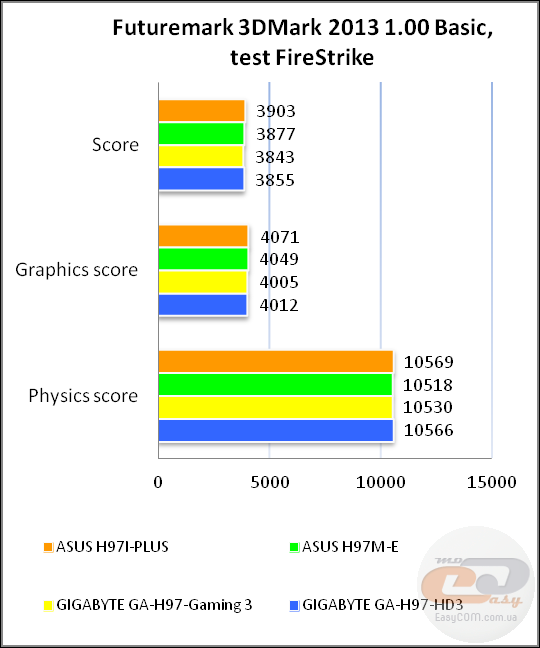

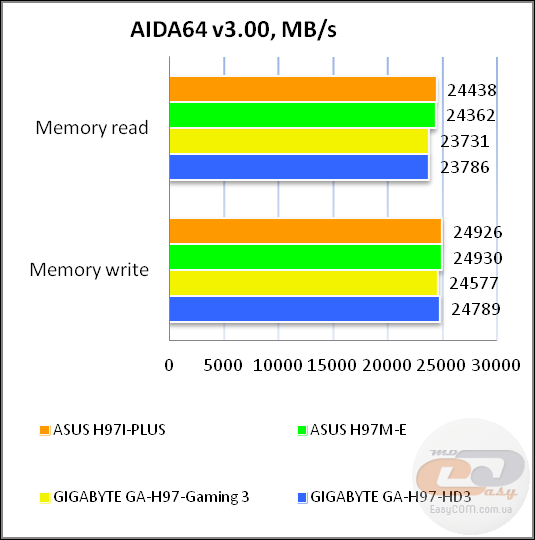

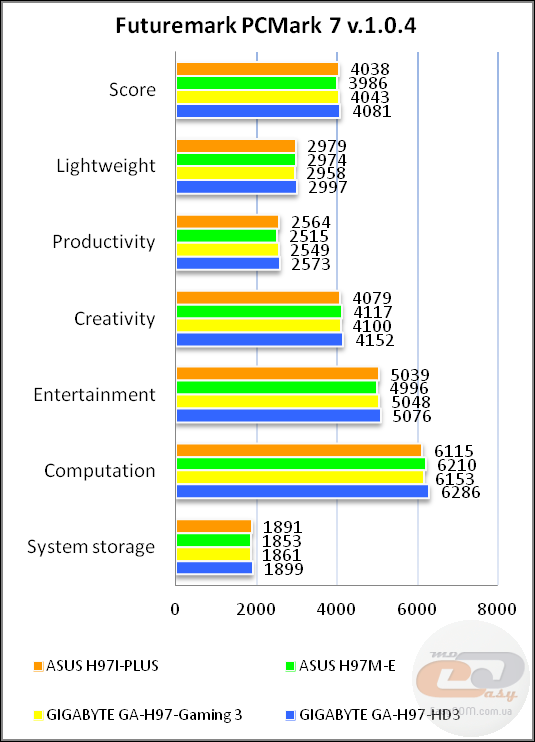

Системная плата ASUS H97I-PLUS хорошо себя показала в тестах, продемонстрировав производительность, сопоставимую с рассмотренными ранее решениями конкурентов. Данный факт говорит о хорошей оптимизации параметров BIOS, а также о качественной элементной базе и о стабильной подсистеме питания.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.01, -0.05	Отлично
Уровень шума, дБ (А)	-85.3	Хорошо
Динамический диапазон, дБ (А)	85.3	Хорошо
Гармонические искажения, %	0.0051	Очень хорошо
Гармонические искажения + шум, дБ (A)	-75.7	Средне
Интермодуляционные искажения + шум, %	0.019	Очень хорошо
Взаимопроникновение каналов, дБ	-85.3	Отлично
Интермодуляции на 10 кГц, %	0.018	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.02, -0.07	Отлично
Уровень шума, дБ (А)	-91.6	Очень хорошо
Динамический диапазон, дБ (А)	91.6	Очень хорошо
Гармонические искажения, %	0.0046	Очень хорошо
Гармонические искажения + шум, дБ (A)	-78.3	Средне
Интермодуляционные искажения + шум, %	0.0013	Очень хорошо
Взаимопроникновение каналов, дБ	-87.2	Отлично
Интермодуляции на 10 кГц, %	0.0011	Очень хорошо
Общая оценка		Очень хорошо

Звуковая подсистема материнской платы, основанная на кодеке Realtek ALC887, продемонстрировала очень хорошие показатели в тестах. Благодаря наличию в ее цепях качественных компонентов с уверенностью можно говорить, что она сможет удовлетворить потребности большинства пользователей. Некоторое неудобство для обладателей многоканальной акустики может вызвать разве что малое количество аудиопортов. Если же вы хотите достичь еще лучшего звучания, то в свободный слот для карт расширения PCI Express 3.0 x16 можно установить высококлассную дискретную звуковую плату (например, ASUS Xonar D-KARAX).

Выводы

Несмотря на компактные размеры и форм-фактор Mini-ITX, материнская плата ASUS H97I-PLUS отлично себя показала на различных этапах тестирования. Она обладает хорошим набором разъемов интерфейсной панели, среди которых есть большое количество портов USB и видеоинтерфейсов. Отдельной похвалы заслуживает наличие новейшего разъема M.2 для установки соответствующего SSD-накопителя.

Благодаря поддержке фирменного дизайна 5X Protection (цифровая подсистема питания с ШИМ-контроллером DIGI+ VRM ASP1257, предохранители для защиты от тока короткого замыкания, качественные твердотельные конденсаторы и элементы для защиты от электростатического разряда) достигается высокая стабильность работы в номинальном режиме и при повышенной нагрузке.

Также новинка оборудована качественной звуковой подсистемой, в обвязке которой используется специальный усилитель TI R4580I и качественные аудиоконденсаторы. К тому же левый и правый аудиоканалы расположены на разных слоях текстолита, вследствие чего снижается уровень перекрестных наводок.

Программное обеспечение ASUS AI Suite 3 и функциональная оболочка UEFI BIOS дают возможность настроит работу основных компонентов, а также произвести их разгон. В итоге материнскую плату ASUS H97I-PLUS можно смело рекомендовать для сборки производительного компьютера в компактном корпусе.

Достоинства:

• цифровая 6-фазная подсистема питания под управлением ШИМ-контроллера DIGI+ VRM ASP1257;
• дизайн 5X Protection для повышенной стабильности, надежности и долговечности работы;
• слот для SSD-накопителей M.2;
• качественная звуковая подсистема;
• хорошая компоновка интерфейсной панели;
• функциональная оболочка UEFI BIOS;
• компактные размеры;
• наличие слота Mini-PCIe для подключения сетевого модуля Wi-Fi;
• поддержка ряда фирменных технологий и утилит;
• хороший разгонный потенциал.

Особенности:

• неудобное подключение многоканальной акустики.
