Обзор и тестирование материнской платы ASUS H97M-PLUS

26-01-2015

Данный материал посвящен качественной материнской плате, построенной на основе чипсета Intel H97. Модель ASUS H97M-PLUS выполнена в форм-факторе microATX. Она обладает большим количеством внутренних и внешних разъемов. Дополнительным ее преимуществом является повышенная защита внутренних компонентов благодаря поддержке фирменной концепции 5X Protection. Использоваться же новинка может для разных целей: от построения игровых систем до создания мультимедийного ПК.

ASUS H97M-PLUS



Начнем обзор системной платы ASUS H97M-PLUS традиционно с таблицы технической спецификации.

Спецификация материнской платы ASUS H97M-PLUS:

Производитель

ASUS

Модель

H97M-PLUS

Чипсет

Intel H97

Процессорный разъем

Socket LGA1150

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота используемой памяти

1600 / 1333 МГц

Поддержка памяти

4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 3.0 x16 (в режиме х16)

1 x PCI Express 2.0 x16 (в режиме х4)

2 x PCI

Дисковая подсистема

Чипсет Intel H97 поддерживает:

1 x M.2 (M.2 2260 и M.2 2280)

6 x SATA 6 Гбит/с

Поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10

LAN

1 x Intel I218V (10/100/1000 Мб/с)

Звуковая подсистема

2 / 4 / 5.1 / 7.1-канальная HD Audio на основе кодека Realtek ALC887

Питание

24-контактный разъем питания ATX

8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактных)

Охлаждение

Алюминиевые радиаторы на чипсете и на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 (клавиатура или мышь)

2 x USB 2.0

4 x USB 3.0

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x LAN (RJ45)

6 x аудиопортов

Внутренние порты I/O

3 x USB 2.0 (каждый с поддержкой двух USB 2.0)

1 x USB 3.0 (с поддержкой двух USB 3.0)

1 x блок коннекторов передней панели

1 x коннектор вывода звука на переднюю панель

1 х S/PDIF Out

1 х COM

1 x LPT

1 x клавиша «MemOK!»

1 х переключатель GPU Boost

1 x джампер для сброса CMOS

BIOS

64 Мбит UEFI AMI BIOS, ACPI 5.0, PnP, SM BIOS 2.8, DMI 2.7, WfM 2.0

Форм-фактор

microATX

Размеры

244 x 224 мм

Сайт производителя

Страница продукта

ASUS

Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS H97M-PLUS

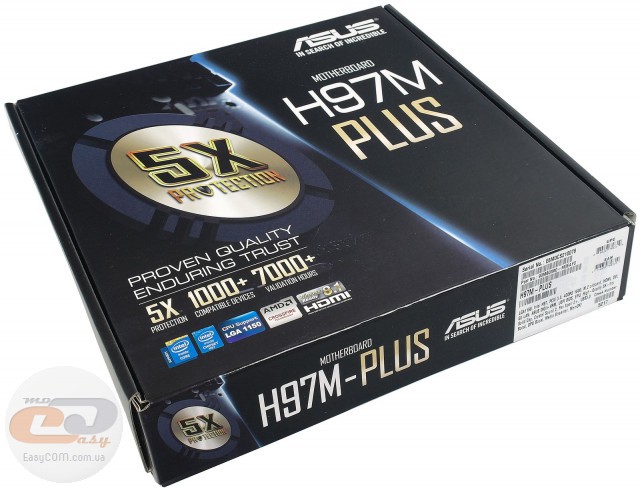

Материнская плата поставляется в коробке из плотного картона. Ее оформление выполнено в классическом стиле, при этом большую часть лицевой панели занимает стилизованное изображение системы охлаждения чипсета. Ключевой особенностью новинки является соответствие фирменной концепции 5X Protection, что включает в себя:

  • цифровую подсистему питания DIGI+ VRM;
  • специальные предохранители, которые защищают слоты оперативной памяти и порты интерфейсной панели от тока короткого замыкания;
  • защиту внутренних компонентов от электростатического разряда;
  • твердотельные конденсаторы, устойчивые к влиянию высоких температур, со сроком службы до 5 000 часов (при температуре 105°С);
  • интерфейсную панель из нержавеющей стали с антикоррозийным покрытием из оксида хрома.

Также ASUS H97M-PLUS прошла проверку на совместимость с более чем 1000 различными комплектующими и подверглась более чем 7000 часам тестов на стабильность.

ASUS H97M-PLUS



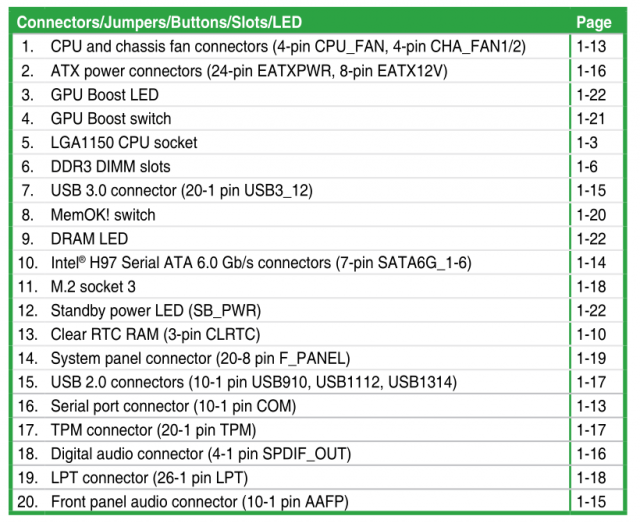

На обратной стороне коробки имеется наглядная схема с описанием основных компонентов материнской платы, а также краткая таблица спецификации. В правой части перечислены дополнительные особенности новинки:

  • система управления вентиляторами Fan Xpert 3 позволяет создать индивидуальную схему работы для каждого предустановленного кулера;
  • наличие слота для SSD-накопителей M.2 со скоростью обмена данными до 10 Гбит/с;
  • фирменная оболочка UEFI BIOS с поддержкой управления мышью и множеством опций для конфигурации;
  • звуковая подсистема Crystal Sound 2 на основе 8-канального кодека Realtek ALC887, которая оборудована качественными японскими аудиоконденсаторами, встроенным усилителем TI R4580I и защитой от помех и наводок;
  • наличие гигабитного сетевого контроллера Intel I218V.

ASUS H97M-PLUS

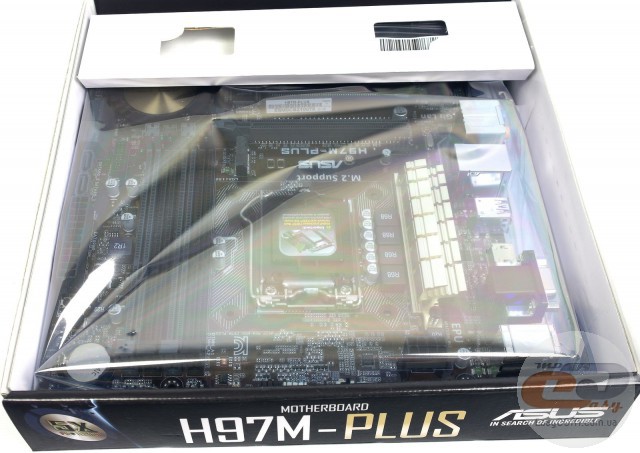

Внутри материнская плата дополнительно упакована в антистатический пакет, который защищает ее от влаги, пыли и электростатических разрядов во время транспортировки.

ASUS H97M-PLUS



В комплект поставки ASUS H97M-PLUS входят:

  • два SATA-шлейфа;
  • заглушка интерфейсной панели;
  • диск с ПО и драйверами;
  • наклейка на корпус компьютера;
  • набор документации.

Дизайн и особенности платы

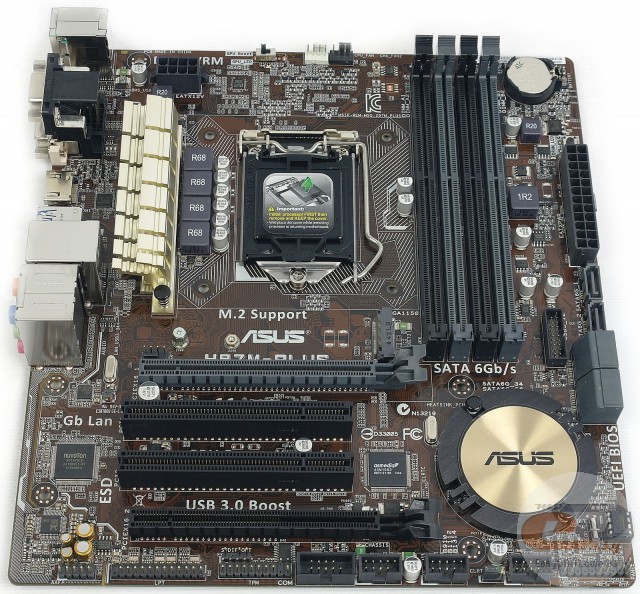

ASUS H97M-PLUS



Тестируемая модель создана на печатной плате темно-коричневого цвета в формате microATX (244 x 224 мм). Большинство ее слотов и разъемов выполнены в темных тонах, и только сияющие бронзовые радиаторы чипсета и элементов подсистемы питания выделяются из общей цветовой гаммы.

Компоновка всех элементов на плате организована достаточно привычно и грамотно (даже батарейка питания вынесена подальше от слотов расширения для более простой ее замены в случае установленных карт). Обратить внимание стоит лишь на отсутствие крепежных винтов по правому краю текстолита. В связи с этим нужно быть крайне аккуратным при подключении кабелей SATA и 24-контактного разъема питания ATX, чтобы не повредить печатную плату.

ASUS H97M-PLUS



На обратной стороне текстолита имеется металлическая пластина черного цвета, которая укрепляет процессорный разъем и позволяет установить габаритную систему охлаждения.

ASUS H97M-PLUS

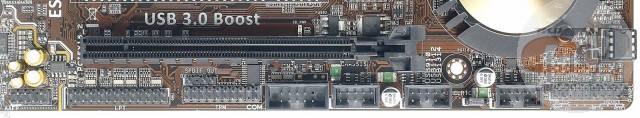

В нижней части печатной платы сгруппированы следующие разъемы: колодка подключения аудиоразъемов передней панели, LPT, S/PDIF out, COM и TPM. Дальше установлены три колодки для дополнительных портов USB 2.0, джампер сброса CMOS и колодка подключения фронтальной панели. Общее число портов USB 2.0 достигает восьми: два расположены на интерфейсной панели и шесть можно вывести с помощью внутренних разъемов.

ASUS H97M-PLUS



ASUS H97M-PLUS

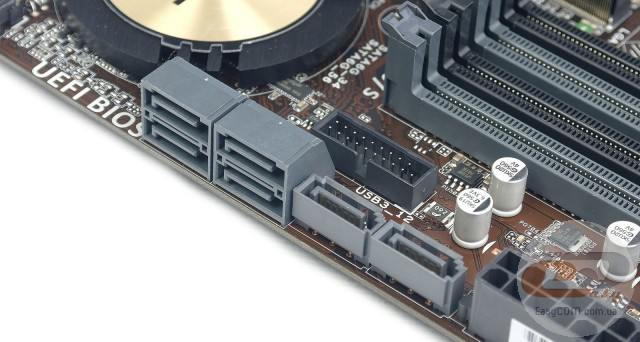

Дисковая подсистема представлена шестью портами SATA 6 Гбит/с и одним слотом М.2 (с поддержкой форматов M.2 2260 и M.2 2280), которые функционируют под управлением чипсета. При этом разъем M.2 делит линии с двумя портами SATA, обозначенными на плате как «SATA6G_5» и «SATA6G_6» (первые два с левой стороны, установленные ближе к чипсету). Поэтому одновременное использование этих трех интерфейсов невозможно. Рядом расположена колодка для подключения двух дополнительных выносных портов USB 3.0. Всего на ASUS H97M-PLUS имеется поддержка шести портов USB 3.0: четырех внешних и двух внутренних.

ASUS H97M-PLUS

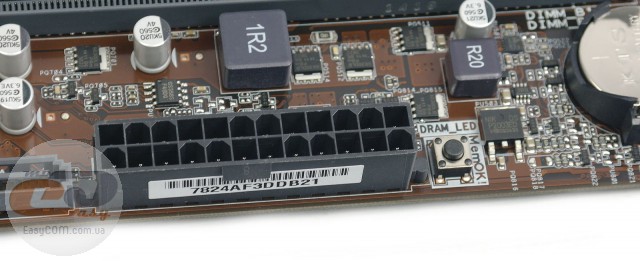

Справа расположен 24-контактный разъем питания ATX и кнопка для запуска диагностики модулей оперативной памяти («MemOK!») с отдельным светодиодным индикатором.

ASUS H97M-PLUS

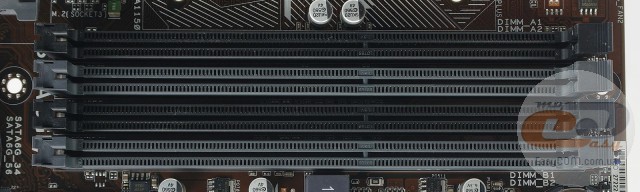

Для установки оперативной памяти предусмотрено четыре DIMM-слота, оснащенные защелками лишь с одной стороны. Поэтому проблем с заменой модулей памяти даже при установленной габаритной видеокарте не предвидеться. Они окрашены в разный цвет, поскольку поддерживают двухканальный режим работы. Заявлена совместимость с модулями DDR3 частотой 1333 и 1600 МГц. Общий максимальный объем оперативной памяти может достигать 32 ГБ.

ASUS H97M-PLUS



ASUS H97M-PLUS

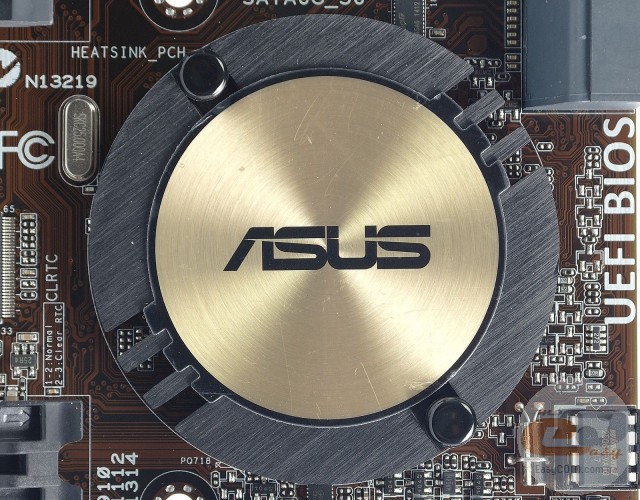

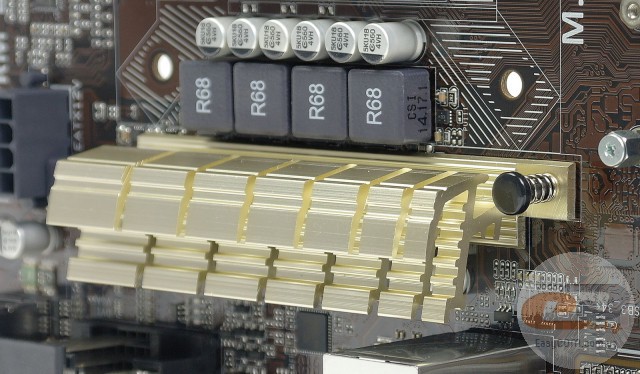

Система охлаждения материнской платы ASUS H97M-PLUS состоит из двух алюминиевых радиаторов, один из которых зафиксирован на чипсете Intel H97, а второй – на элементах подсистемы питания. В процессе тестирования температура первого из них достигала 43,5°С, а второго – 63,1°С. Данные температурные показатели не превышают критических значений и обеспечивают достаточный запас прочности, даже если поместить новинку в тесный и слабо вентилируемый корпус.

ASUS H97M-PLUS





ASUS H97M-PLUS

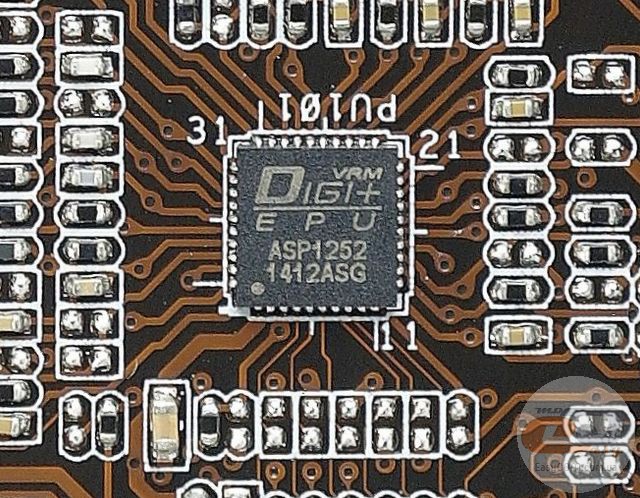

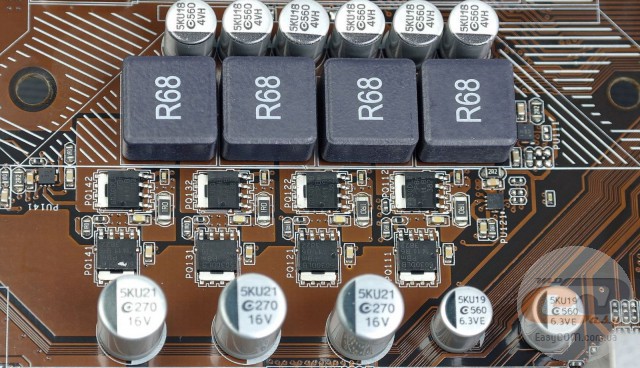

Подсистема питания центрального процессора построена по 4-фазной схеме и работает под управлением цифрового ШИМ-контроллера DIGI+ VRM ASP1252. В ее цепях используются надежные твердотельные конденсаторы со сроком службы 5 000 часов (при температуре 105°С). Подача питания осуществляется с помощью основного 24-контактного и дополнительного 8-контактного разъема.

ASUS H97M-PLUS



Материнская плата ASUS H97M-PLUS обладает следующими слотами для карт расширения:

  • 1 x PCI Express 3.0 x16 (в режиме х16);
  • 2 x PCI;
  • 1 x PCI Express 2.0 x16 (в режиме х4).

Для установки видеокарты предпочтительнее использовать только первый слот PCI Express 3.0 x16, поскольку второй PCI Express 2.0 x16 работает в режиме х4 и не сможет раскрыть весь потенциал современных графических ускорителей даже в режиме AMD CrossFireX. Слоты PCI могут пригодиться обладателям дискретных звуковых карт или других карт расширения.



ASUS H97M-PLUS

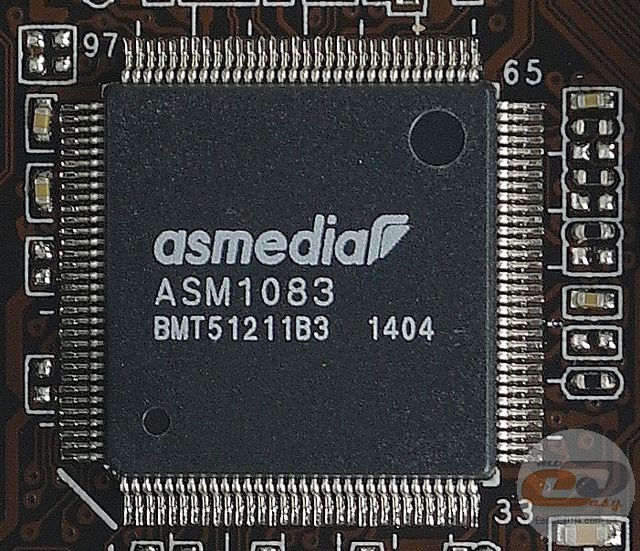

Для поддержки разъемов PCI используется отдельный контроллер ASMedia ASM1083, поскольку в наборе системной логики Intel H97 данный функционал не предусмотрен.



ASUS H97M-PLUS

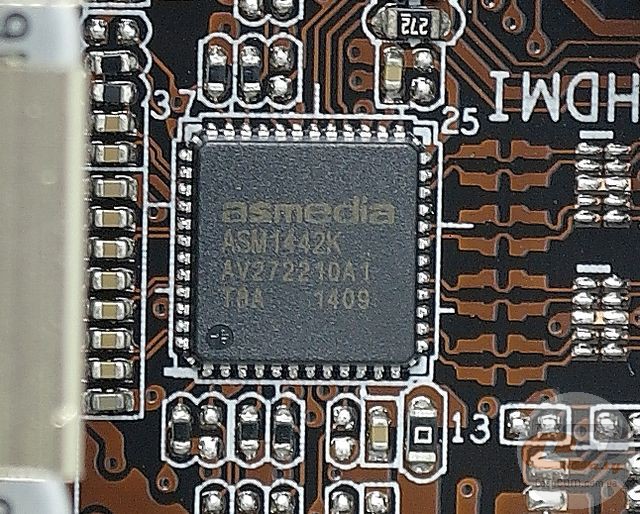

Контроллер ASMedia ASM1442K отвечает за функционирование интерфейсов D-Sub, DVI-D и HDMI. Они могут быть задействованы в том случае, если использовать встроенный в процессор графический ускоритель.



ASUS H97M-PLUS

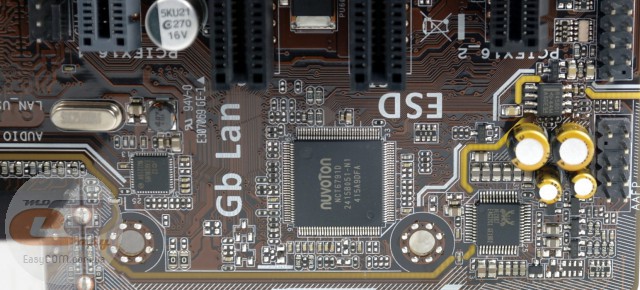

В качестве контроллера Multi I/O выступает микросхема NUVOTON NCT6791D. Она обеспечивает работу портов COM, LPT и PS/2, а также отвечает за мониторинг и контроль скорости вентиляторов.



ASUS H97M-PLUS



Сетевое соединение обеспечивает гигабитный LAN-контроллер Intel WGI218V. Для его конфигурации можно использовать фирменную утилиту Turbo LAN, работающую на базе технологии приоритизации трафика.

ASUS H97M-PLUS



Также новинка обладает качественной звуковой подсистемой Crystal Sound 2, работающей на основе 8-канального HDA-кодека Realtek ALC887. Она отделена от других компонентов материнской платы специальной изолирующей полосой (для защиты от помех и наводок). В ее цепях используются качественные японские аудиоконденсаторы и усилитель для наушников и колонок (TI R4580I). Дополнительную защиту от помех обеспечивает и то, что левый и правый аудиоканалы расположены на разных слоях текстолита.

ASUS H97M-PLUS

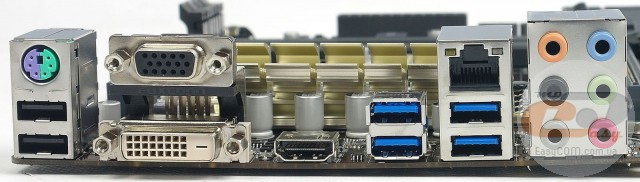

На интерфейсной панели материнской платы ASUS H97M-PLUS расположены следующие разъемы:

  • 1 x PS/2 (клавиатура или мышь);
  • 2 x USB 2.0;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 4 x USB 3.0;
  • 1 x LAN (RJ45);
  • 6 x аудиопортов.

Как видите, имеется достаточно хороший набор разъемов, который позволит подключить как несколько быстрых накопителей с интерфейсом USB 3.0, так и монитор или телевизор с коннектором HDMI и разрешением 4K Ultra HD. А наличие шести стандартных аудиоразъемов существенно упростит реализацию мультиканальной акустики.

ASUS H97M-PLUS



ASUS H97M-PLUS



Системная плата оборудована тремя 4-контактными разъемами для подключения вентиляторов: одного процессорного и двух корпусных. Они позволяют организовать достаточно эффективное охлаждение компонентов компьютера.

UEFI BIOS

ASUS H97M-PLUS

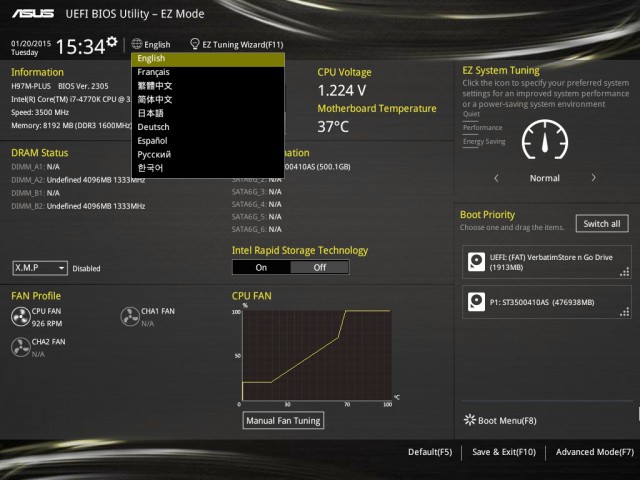

Материнская плата ASUS H97M-PLUS оборудована предзагрузчиком UEFI BIOS с удобной и функциональной фирменной оболочкой. Она обладает поддержкой управления с помощью мыши и русской локализацией.

ASUS H97M-PLUS

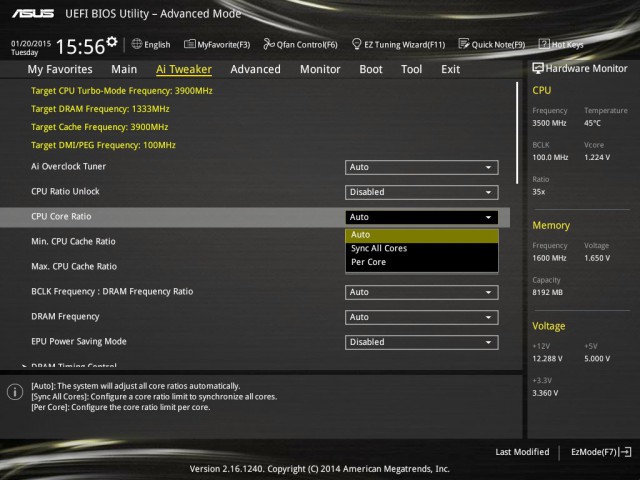

Имеется множество параметров, которые отвечают за разгон. Его можно проводить в ручном или в автоматическом режиме с помощью предустановленных профилей или мастера настроек «EZ Tuning Wizard».

ASUS H97M-PLUS



В разделе «Ai Tweaker» сгруппированы различные параметры для ручного оверклокинга, в частности, отвечающие за работу центрального процессора.

ASUS H97M-PLUS



ASUS H97M-PLUS

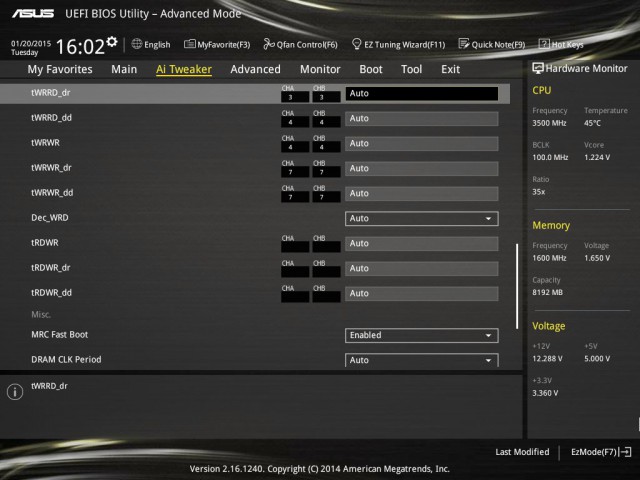

Также присутствуют инструменты для разгона оперативной памяти путем поднятия ее частоты или регулировки задержек.

ASUS H97M-PLUS

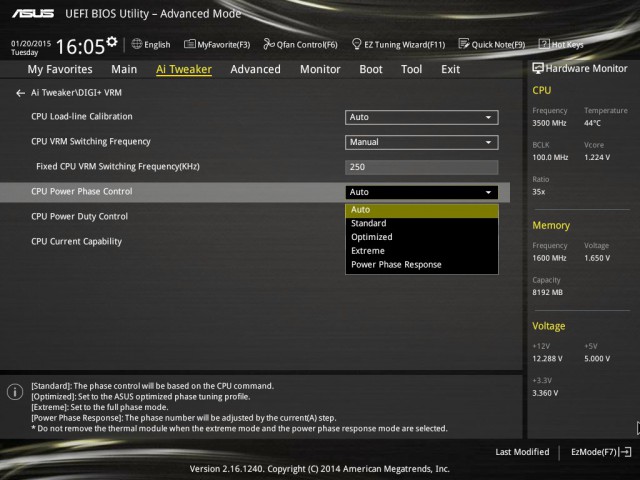

Помимо этого, можно управлять работой подсистемы питания DIGI+ VRM в одноименном подразделе. Это может понадобиться при существенном оверклокинге с поднятием напряжения питания.

Настройки, необходимые для разгона и оптимизации системы, сведены в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота оперативной памяти

Memory Frequency

800 - 3400



Тайминги оперативной памяти

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Minimum Pulse Width, Write Latency




Min. CPU Cache Ratio

8 – MAX

1



Max CPU Cache Ratio

8 – MAX

1

Частота работы ШИМ-контроллера преобразователя питания процессора

Fixed CPU VRM Switching Frequency(KHz)

250 – 350

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 – 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Frequency Tuning Offset

5% – 6%




Power Current Slope

Auto, Level -4 – Level 4




Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920

0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Входное напряжение на процессоре

CPU Input Voltage

0,800 – 2,700

0,010

Напряжение на модулях оперативной памяти

DRAM Voltage

1,200 – 1,800

0,005



PCH VLX Voltage

1,185 – 2,135

0,005



PCH Core Voltage

0,735 – 1,500

0,005



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS H97M-PLUS



ASUS H97M-PLUS

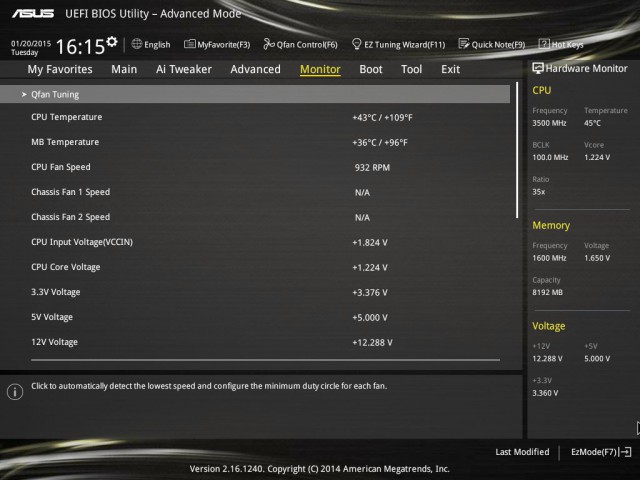

Вкладка «Monitor» позволяет следить за показаниями датчиков на основных компонентах, а также изменять схему работы вентиляторов системы охлаждения. Дополнительно имеется правая боковая панель, отображаемая во всех разделах. На ней фиксируются ключевые показатели мониторинга: частота, температура, напряжение и множитель процессора; объем, частота и напряжение оперативной памяти; напряжения на линиях питания +3,3В, +5В и +12В.

ASUS H97M-PLUS

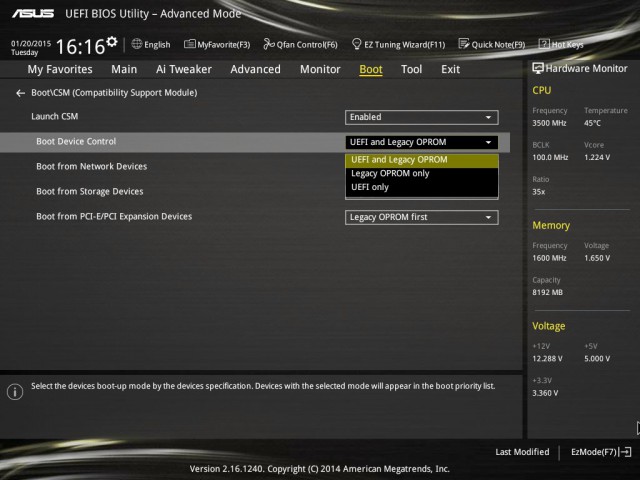

Раздел «Boot» позволяет активировать режим совместимости с операционными системами, не поддерживающими UEFI (Windows 7 и ниже).

Возможности разгона



ASUS H97M-PLUS

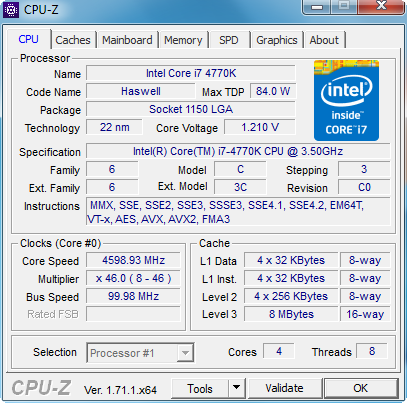

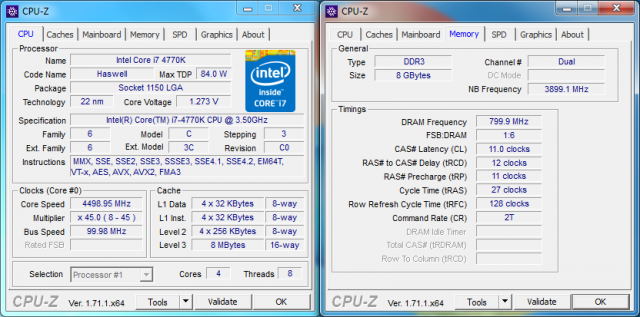

Первым этапом мы проверили возможности ручного разгона процессора Intel Core i7-4770K. Его частоту мы повысили до 4599 МГц при множителе «х46» и напряжении 1,210 В. Это стандартная планка в нашем тестировании, указывающая на хороший разгонный потенциал.

ASUS H97M-PLUS

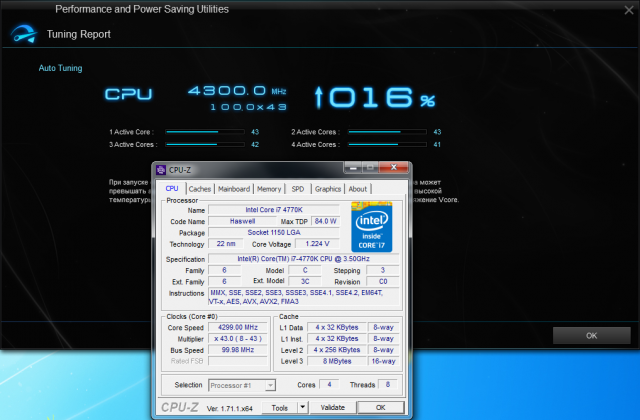

Автоматический разгон с помощью программы ASUS AI Suite 3 также прошел успешно. Без каких-либо особых трудностей была достигнута частота 4300 МГц при множителе «х43» и напряжении 1,224 В. Дополнительным способом его активации является переключатель «GPU Boost» на текстолите.

ASUS H97M-PLUS



ASUS H97M-PLUS

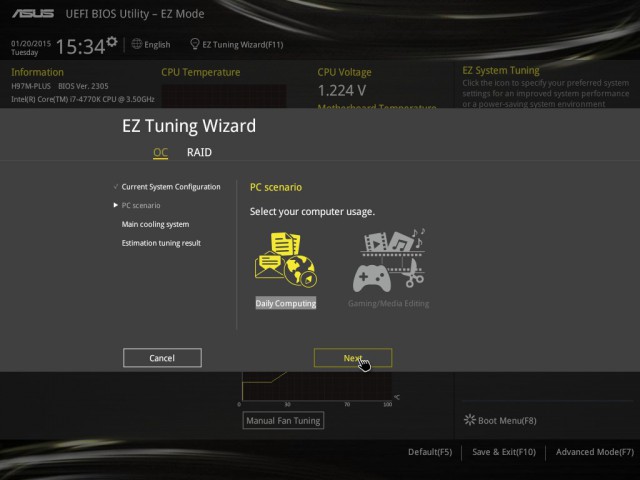

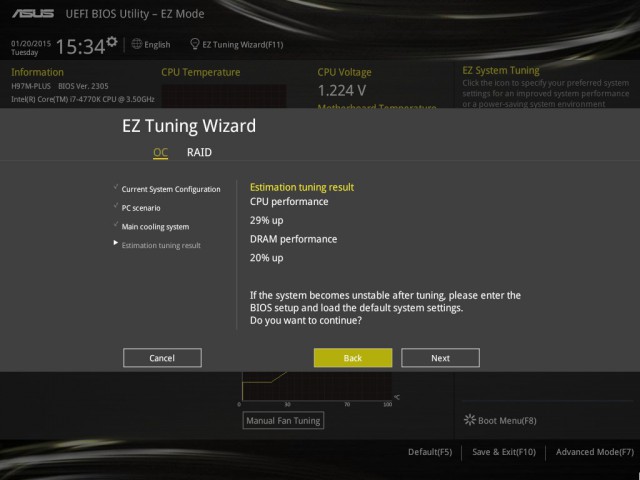

Также мы изучили возможности мастера настроек «EZ Tuning Wizard» в BIOS материнской платы. При выборе пунктов «Daily Computing» и «Box cooler» система установила разгон CPU на уровне 23%, а памяти – 20%. В итоге процессор стал работать на частоте 4299 МГц при напряжении 1,224 В, а память функционировала на скорости 1600 МГц (максимум для данной материнской платы).

ASUS H97M-PLUS



ASUS H97M-PLUS

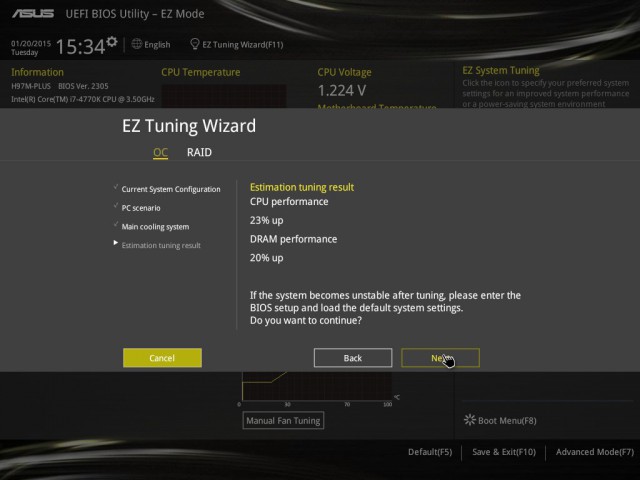

Профиль с параметрами «Gaming/Video Editing» и «Water cooler» соответствует разгону процессора на 29% и памяти на 20%. То есть он дал возможность ЦП функционировать на частоте 4499 МГц при напряжении 1,273 В. Память при этом осталась на том же максимальном уровне – DDR3-1600 МГц.



ASUS H97M-PLUS

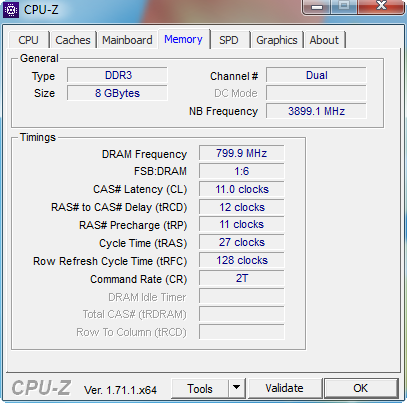

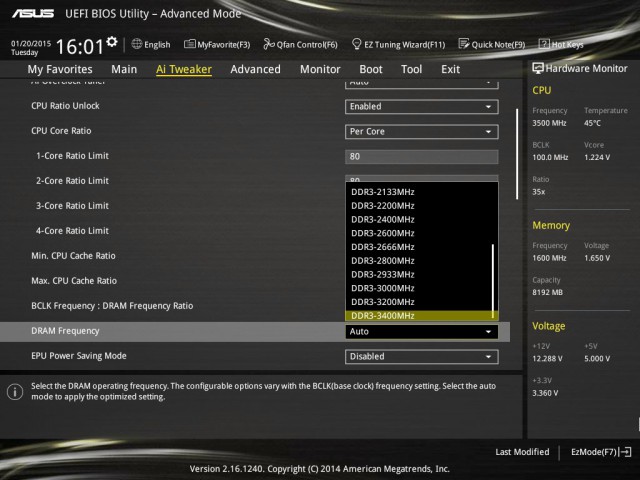

Поскольку максимально поддерживаемая частота оперативной памяти для данной системной платы составляет 1600 МГц, то даже ее ручной разгон не позволил превысить это значение.

Тестирование

Для проверки возможностей материнской платы ASUS H97M-PLUS использовалось следующее оборудование:

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)
Turbo Boost: enable
C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

AMD Radeon HD 6970 2 ГБ GDDR5



Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2 х 120-мм вентилятора на вдув/выдув)

Результаты тестов

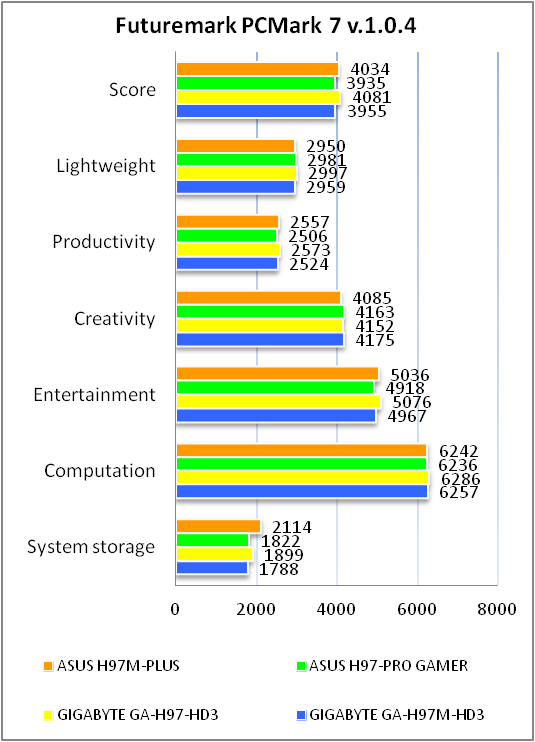

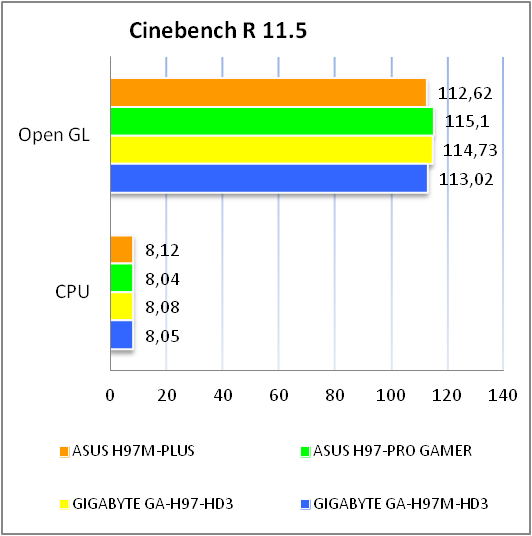

ASUS H97M-PLUS

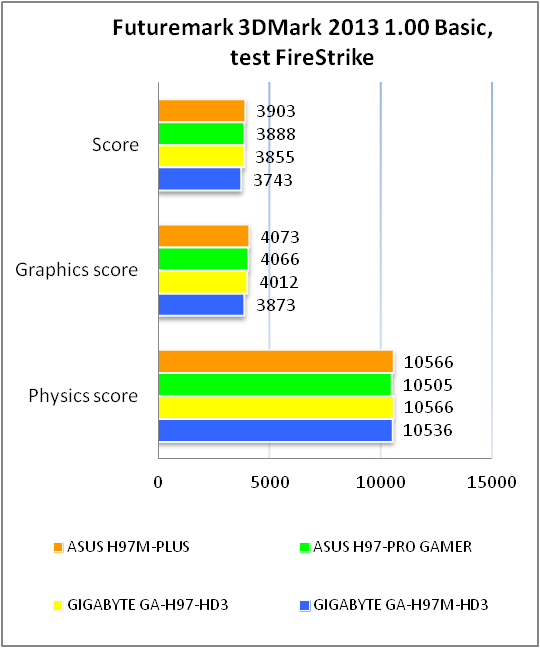

ASUS H97M-PLUS





ASUS H97M-PLUS





ASUS H97M-PLUS





ASUS H97M-PLUS

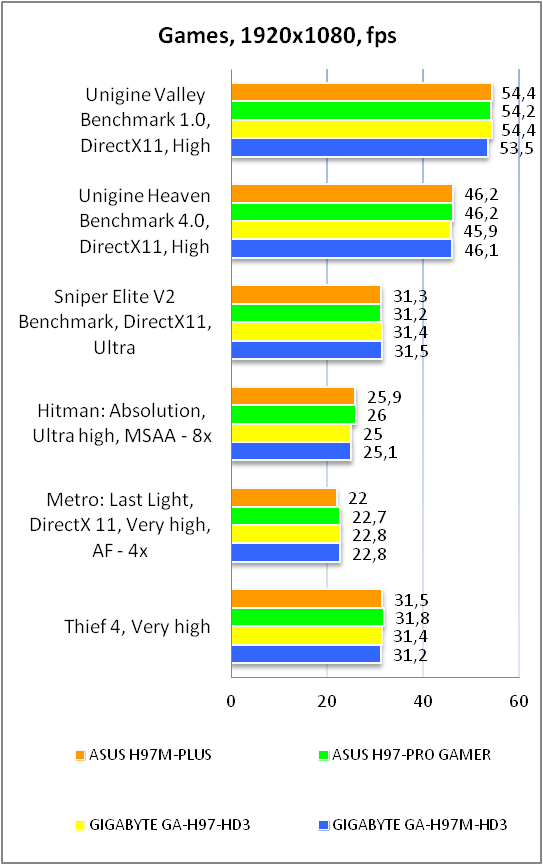

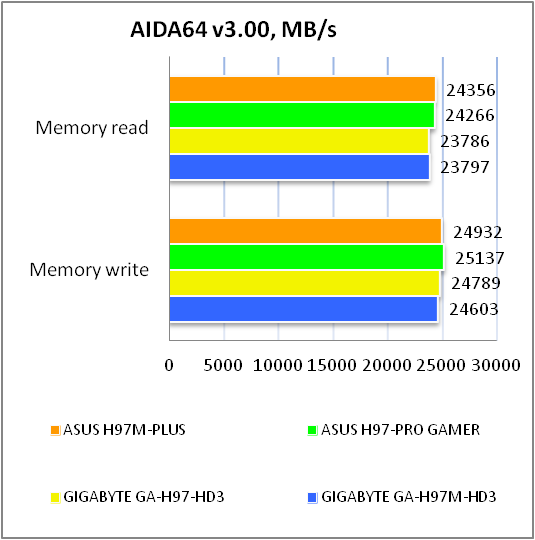

ASUS H97M-PLUS продемонстрировала производительность, вполне сопоставимую с конкурентами, что говорит о качественной элементной базе и хорошей оптимизации параметров BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.05,

-0.01

Отлично

Уровень шума, дБ (А)

-85.6

Хорошо

Динамический диапазон, дБ (А)

85.6

Хорошо

Гармонические искажения, %

0.0044

Очень хорошо

Гармонические искажения + шум, дБ (A)

-77.1

Средне

Интермодуляционные искажения + шум, %

0.017

Очень хорошо

Взаимопроникновение каналов, дБ

-86.2

Отлично

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02,

-0.08

Отлично

Уровень шума, дБ (А)

-91.7

Очень хорошо

Динамический диапазон, дБ (А)

-91.8

Очень хорошо

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ (A)

-80.5

Хорошо

Интермодуляционные искажения + шум, %

0.0010

Очень хорошо

Взаимопроникновение каналов, дБ

-87.2

Отлично

Интермодуляции на 10 кГц, %

0.0096

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема Realtek ALC887 продемонстрировала высокое качество, которого будет вполне достаточно для повседневного использования. Все это обеспечено благодаря дизайну Crystal Sound 2. Также у пользователя имеется возможность установить внутреннюю дискретную звуковую плату с интерфейсом PCI или PCI Express.

Выводы

Материнская плата ASUS H97M-PLUS отлично себя показала практически на всех этапах тестирования. Прежде всего, стоит упомянуть функциональный чипсет Intel H97, который лишь незначительно отличается от топового Intel Z97 и поддерживает до шести портов USB 3.0 и слот M.2.

Повышенную надежность обеспечивает дизайн 5X Protection, в который входит цифровая подсистема питания с контроллером DIGI+ VRM ASP1252, предохранители для внутренних и внешних портов, а также высококачественные твердотельные конденсаторы и интерфейсная панель из нержавеющей стали с антикоррозийным покрытием.

Имеется качественная звуковая подсистема Crystal Sound 2, основанная на 8-канальном кодеке Realtek ALC887. В ней используются японские аудиоконденсаторы, усилитель для наушников и защитная полоса (от помех и наводок). Также установлен качественный гигабитный сетевой контроллер Intel I218V, для конфигурации которого можно использовать ПО Turbo LAN.

В итоге ASUS H97M-PLUS можно назвать хорошим кандидатом для сборки надежного рабочего или игрового ПК, который будет обладать приемлемым разгонным потенциалом благодаря фирменному ПО ASUS AI Suite 3 и функциональной оболочке UEFI BIOS.

Достоинства:

  • цифровая 4-фазная подсистема питания под управлением ШИМ-контроллера DIGI+ VRM ASP1252;
  • дизайн 5X Protection для повышенной защиты и надежной работы системы;
  • система управления вентиляторами Fan Xpert 3;
  • слот для SSD-накопителей M.2;
  • качественная звуковая подсистема с дизайном Crystal Sound 2;
  • удачная компоновка коннекторов интерфейсной панели;
  • наличие кнопки «MemOK!»;
  • поддержка ряда фирменных технологий и утилит;
  • хороший разгонный потенциал.

Особенности:

  • на правой стороне печатной платы отсутствуют отверстия для винтов крепления;
  • слот M.2 делит интерфейсные линии с двумя портами SATA 6 Гбит/с, поэтому их одновременное использование невозможно.


Автор: Альберт Шаповалов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, Intel, SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование.

Все цены на Asus+H97M-PLUS
Статья прочитана раз(а)
Опубликовано : 26-01-2015
Подписаться на наши каналы
telegram YouTube facebook Instagram
