Обзор материнской платы ASUS ITX-220

Современные пользователи предъявляют к компьютеру самые разные требования, которые производители стараются удовлетворить. Будь это мощная игровая станция, высококачественная мультимедийная система или обычный семейный ПК. Однако не все ситуации требуют от компьютера высокой производительности: в системах, ориентированных на работу с текстом и интернетом в ней, зачастую, просто нет необходимости. Поскольку данный сегмент занимает значительную долю рынка, производители компьютерных комплектующих предлагают разнообразные решения, производительности которых едва ли хватит для просмотра фильма в HD-качестве, зато эти комплектующие располагают такими достоинствами, как компактность, невысокое энергопотребление и тепловыделение, и, конечно же, доступная цена. Так как залогом получения требуемого уровня производительности от компьютера является в первую очередь грамотно подобранная материнская плата, при определении нужной конфигурации пользователи стараются внимательно отнестись к этому процессу. Это утверждение до некоторой степени справедливо и при выборе материнской платы для офисного ПК, где необходима компактная организация рабочего места и минимизация затрат на покупку и обслуживание компьютера. В данном обзоре будет рассмотрена материнская плата из этого сегмента. ASUS ITX-220 уже имеет на своем борту процессор и видеоядро, что значительно снижает стоимость данного решения. Итак, познакомимся поближе с материнской платой ASUS ITX-220.

ASUS ITX-220

Спецификации материнской платы ASUS ITX-220

Производитель

ASUS

Модель

ITX-220

Чипсет

Intel 945GC Express + Intel ICH7

Процессорный разъем

Socket 479

Поддерживаемые процессоры

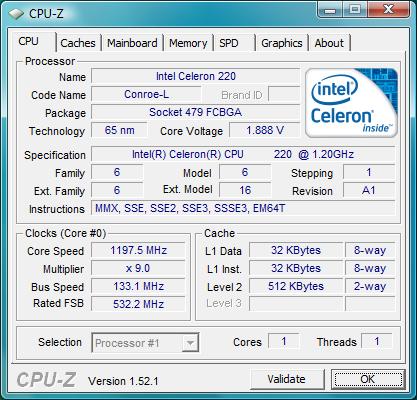

Intel Celeron 220 (1,2 ГГц, 512 КБ L2 , интегрирован в плату)

Системная шина, МГц

533

Используемая память

PC2-4200 (DDR2 533 МГц)

Поддержка памяти

2 x 240-контактных DIMM до 4 ГБ

Видео

Интегрированный в чипсет Intel GMA 950.
Видеовыход VGA (D-sub) с максимальным разрешением 2048 x 1536 x 32Bpp x 75 Гц
Максимальный объем используемой оперативной памяти - 224 МБ

Слоты расширения

1 x PCI

Дисковая подсистема

2 x SATA 3.0 Гб/с

LAN

Сетевой LAN-контроллер Realtek RTL8112 10/100/1000 Мбит/с

Звуковая подсистема

6-канальный High-Definition Audio кодек VIA VT 1705

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор + вентилятор 40х40х10 мм на процессоре (скорость вращения: 6000±10% R.P.M.; Напряжение питания (В): DC 12В; Максимальный воздушный поток: 5.57CFM; Уровень шума: 25,3-27,5 дБА)
Алюминиевый радиатор на северном мосте

Разъемы для вентиляторов

1 x корпусный вентилятор

Внешние порты I/O

1 x PS/2 (клавиатура)
1 x PS/2 (мышь)
1 x COM
1 x VGA (D-Sub)
1 x LAN(RJ45) port
3 x аудио порта (Line-in/ Line-out/ MIC)
4 x USB 2.0/1.1

Внутренние порты I/O

2 x USB 2.0/1.1
Разъем системной панели

BIOS

8 Мб ПЗУ
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI v2.0a

Фирменные технологии

- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2

Комплектация

Руководство пользователя;
1 x SATA кабеля;
заглушка задней панели;
диск с драйверами и утилитами.

Форм-фактор, размеры, мм

Mini-ITX
171 x 171

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASUS ITX-220

ASUS ITX-220

Плата упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки указаны: фирма-производитель, название модели, форм-фактор изделия, информация о наличии гигабитного LAN-контроллера и интегрированного процессора.

ASUS ITX-220

На обратной стороне упаковки показан внешний вид платы и с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны некоторые отличительные черты платы, такие, как возможность использования DDR2-памяти в двухканальном режиме, наличие гигабитного сетевого LAN-контроллера и высококачественной звуковой подсистемы.

Приятен тот факт, что по качеству и дизайну упаковка ASUS ITX-220 не уступает более дорогим и функциональным платам этого производителя.

В комплект поставки материнской платы ASUS ITX-220 входит следующее:

  • руководство пользователя;
  • 1x SATA-кабель;
  • планка задней панели I/O Shield;
  • диск с драйверами и утилитами.

Данная комплектация, безусловно, минимальна, производитель мог бы, по крайней мере, положить в коробку с платой переходник питания и дополнительный кабель для SATA-устройств. Вряд ли бы это серьезно повлияло на цену устройства, зато избавило бы покупателя от дополнительной головной боли.

ASUS ITX-220

Материнская плата ASUS ITX-220 выполнена в форм-факторе Mini-ITX и, соответственно, имеет квадратную форму размерами 170 на 170 мм. Все компоненты материнской платы сгруппированы достаточно плотно, однако, это не вызывает никаких неудобств - все внутренние порты и разъемы размещены по краям платы. Кроме того, ASUS ITX-220 выгодно отличается от своих конкурентов в лице GIGABYTE GA-GC230D и ASUS AT3GC-I наличием второго 240-контактного разъема для оперативной памяти, что позволяет организовать двухканальный режим работы последней. А если принять во внимание возможность установки максимального объема ОЗУ до 4 ГБ, то в плане подсистемы оперативной памяти для офисного решения предложен буквально максимум и даже больше.

ASUS ITX-220

Несколько удивил подход к охлаждению греющихся компонентов платы – в то время как процессор и северный мост охлаждаются при помощи алюминиевых радиаторов (радиатор на процессоре дополнительно снабжен вентилятором), южный мост остался вовсе без средств охлаждения. В виду того, что ICH7 довольно сильно греется (после длительной нагрузки на систему температура южного моста была равна 64 °С) ему не помешал бы собственный радиатор. Вообще непонятно, почему компания ASUS решила отказаться от использования довольно удачной системы охлаждения примененной на той же ASUS AT3GC-I? В остальном уровень шума системы охлаждения ITX-220 средний, при скорости вращения вентилятора в районе 6000 об/мин.

Что касается системы питания, то плата никаких сюрпризов не преподнесла. Для большинства производителей стало уже стандартом при изготовлении плат данного класса наряду с твердотельными конденсаторами использовать электролитические. Такой подход находит применение и в этой плате, которая в целом, идентична по системе питания с ASUS AT3GC-I.

За дисковую подсистему материнской платы ASUS ITX-220 отвечает южный мост ICH7, однако возможности данной платы в этом отношении были несколько урезаны. Дисковая подсистема ITX-220 состоит только из двух портов SATA II с максимальной скоростью передачи данных до 3 Гб/с, а функция поддержки IDE-контроллера осталась в южном мосте незадействованной, так как разъем для подключения PATA-устройств отсутствует. Очевидно, это вызвано нехваткой свободного места на плате из-за введения второго разъема под оперативную память. Эту особенность данной материнской платы записываем в минусы, хотя и сложно представить ситуацию, когда современная материнская плата такого уровня приобретается для доукомплектации старым оборудованием. Подключить периферийное оборудование можно к шести портам USB, из которых четыре выведены на заднюю интерфейсную панель, а два разведены на плате. К разведенным на плате портам можно подключить разъемы быстрого доступа на лицевой панели корпуса или кардридер.

Обслуживанием системного мониторинга и COM порта занимается контроллер IT8755E. Интегрированный 6-канальный High-Definition Audio кодек выполнен на микросхеме VT 1705 производства компании VIA и при тестировании показал довольно неплохие результаты, как для встроенного решения. Для сетевых соединений на плате ASUS ITX-220 используется гигабитный LAN-контроллер RTL8112 производства компании Realtek.

ASUS ITX-220

На заднюю панель материнской платы ASUS ITX-220 выведены следующие порты:

  • два PS/2 для клавиатуры или мыши;
  • 1 разъем COM;
  • 1 разъем VGA (D-SUB);
  • четыре разъема USB;
  • разъем RJ45 для сетевых соединений;
  • 3 аналоговых разъемов для подключения 6-канального звука.

Мы видим, что на задней панели данной платы отсутствует LPT-разъем. Это является минусом данной платы, поскольку конкуренты этого решения его имеют.
