Обзор и тестирование материнской платы ASUS M3A76-CM

07-07-2009

Не так давно компания ASUS выпустила материнскую плату M3A76-CM, построенную на новом чипсете начального уровня AMD 760G/SB710. Палата призвана укрепить позиции компании ASUS в бюджетном сегменте товаров, а чипсет AMD 760G/SB710 должен заменить собой набор системной логики AMD 740G. Основной особенностью нового чипсета является интегрированное графическое ядро ATI Radeon HD 3000, работающее на тактовой частоте 350 МГц. Заявлена полная совместимость нового графического ядра с DirectX 10 и соответственно поддержка Shader Model 4.0. Новый чипсет производится с соблюдением норм 55-нм техпроцесса и предназначается для построения достаточно производительных базовых мультимедийных платформ с малым энергопотреблением. Новый чипсет AMD 760G/SB710 поддерживает работу с шиной HyperTransport 3.0 и предназначен в первую очередь для совместного использования с процессорами компании AMD под процессорный разъем Socket AM2/AM2+ и оперативной памятью DDR2 с частотой до 1066 МГц. Кроме того, благодаря наличию интерфейса PCI Express 2.0 и реализованной поддержке технологии ATI Hybrid CrossFireX, новый чипсет AMD 760G/SB710 позволяет объединять вычислительный потенциал встроенного графического ядра и установленного на плату дискретного графического адаптера, в качестве которого, например, может выступать ATI Radeon HD 3450 или представитель серии ATI Radeon HD 2400.

Установленный на плате ASUS M3A76-CM чипсетный тандем AMD 760G/SB710 работает совместно с гигабитным Ethernet-контроллером и аудио кодеком HD Audio, обеспечивающим вывод 7.1 или 5.1-канального звука. Также, материнская плата ASUS M3A76-CM имеет один разъем для подключения устройств с интерфейсом IDE, шесть портов SATA2 с поддержкой RAID 0, 1, 0+1 и расположенные на задней панели порты D-Sub и DVI.

К досадным минусам нового чипсета AMD 760G/SB710 следует отнести отсутствие поддержки встроенного видеопроцессора Unified Video Decoder (UVD), технологии аппаратного декодирования видео ATI Avivo HD Technology и поддержки интерфейсов HDMI и DisplayPort.

ASUS M3A76-CM

Материнская плата ASUS M3A76-CM построена с применением таких передовых технологий как: EZ Flash 2 - помогающая пользователю поддерживать BIOS материнской платы в актуальном состоянии, Crash Free BIOS 3 – дающая возможность восстановить BIOS с USB Flash диска, содержащего файл прошивки, и ASUS Express Gate, основанной на самостоятельной операционной системе «Splashtop», созданной на базе Linux и позволяющей пользователю получить доступ к сети интернет или прослушивать музыку уже через несколько секунд после включения ПК.

Спецификация материнской платы ASUS M3A76-CM:

Производитель

ASUS

Модель

M3A76-CM

Чипсет

AMD 760G/SB710

Процессорный разъем

Socket AM2/AM2+

Поддерживаемые процессоры

AMD Socket AM2+ / AM2 Phenom FX/Phenom/Athlon /Sempron

Частота системной шины HyperTransport

До 5200 МТ/с

Память

Двухканальная архитектура памяти
4 x DDR2 DIMM слота с поддержкой до 8 ГБ памяти
DDR2 1066/800/667/533

Слоты расширения

1 x PCIE x 16 (с поддержкой PCIE 2.0)
1 x PCIE x 1
2 x PCI

Графическая подсистема

Интегрированное графическое ядро ATI Radeon HD 3000
Максимальный объем выделяемой памяти 256 МБ

Дисковая подсистема

1 x UltraDMA 133
6 х SATA 3ГБ/с, поддержка RAID-массивов уровней RAID 0, 1 , 0+1

LAN

Сетевой контроллер Realtek RTL8111C 10/100/1000 Мбит/с

Звуковая подсистема

8-канальный HD Audio кодек VIA Vinyl VT1708B

Питание

24-контактный разъем питания ATX
4-контактный разъем питания ATX12V

Охлаждение

Пассивная система охлаждения, состоит из двух алюминиевых радиаторов на микросхемах чипсета

Разъемы для вентиляторов

1 x вентилятор процессора
1 x вентилятор корпуса

Разъемы задней панели

1 x PS/2 (клавиатура)
6 x USB 2.0/1.1
1 x RJ45 LAN
1 x DVI
1 x VGA
6 x HD Audio

Внутренние разъемы ввода/вывода

3 x USB (подключение 6 USB 2.0 портов)
1 x IDE
6 x SATA 3ГБ/с
1 x вентилятор процессора
1 x вентилятор корпуса
1 x S/PDIF
1 x разъем фронтальной аудио панели
1 x порт принтера
24-контактный разъем питания ATX
4-контактный разъем питания ATX12V
1 x COM
1 x разъем контроля открытия корпуса
1 x CD audio-in
1 x разъем фронтальной контрольной панели

BIOS

8 Мбит ПЗУ, AMI BIOS, PnP, DMI2.0, WfM2.0, ACPI2.0, SMBIOS 2.5

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т.д.

Фирменные технологии

ASUS Express Gate
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ATI Hybrid CrossFireX
ASUS Q-Fan
ASUS MyLogo 2
ASUS Ai NET2

Форм-фактор

microATX

Габариты, мм

244 х 244

Сайт производителя

http://www.asus.ru/

Все цены на ASUS M3A76-CM

ASUS M3A76-CM

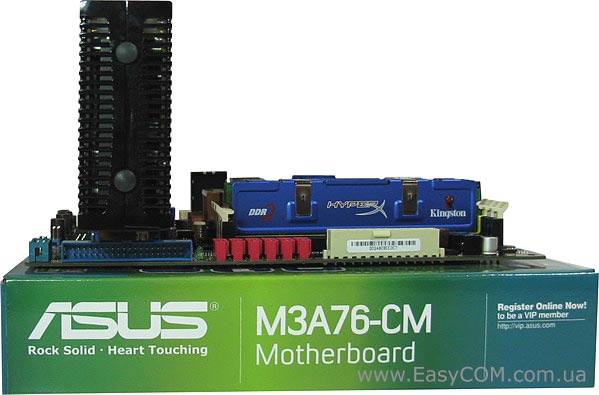

Материнская плата ASUS M3A76-CM упакована в картонную коробку с преобладающей гаммой зеленого цвета и качественной полиграфией. На коробке указаны поддерживаемые платой технологии, тип процессорного разъема, тип применяемой шины HyperTransport и версия поддерживаемого набора библиотек DirectX.

ASUS M3A76-CM

Обратная сторона коробки содержит информацию о технологиях, примененных в процессе создания материнской платы, основных качественных и количественных параметрах чипсета AMD 760G/SB710.

ASUS M3A76-CM

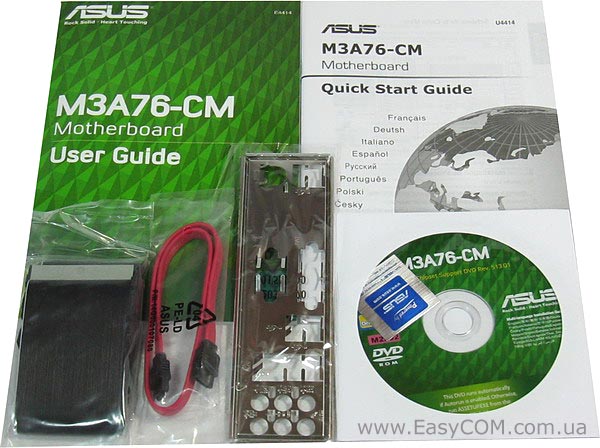

Комплектация материнской платы ASUS M3A76-CM минимальна, что характерно для продукции бюджетного класса. В коробке вы можете найти:

  • руководство пользователя материнской платы;
  • руководство по быстрому подключению;
  • DVD с драйверами и дополнительными утилитами;
  • один IDE-кабель;
  • один SATA-кабель
  • заглушку на заднюю панель корпуса.

ASUS M3A76-CM

Компоновка материнской платы ASUS M3A76-CM выполнена удобно и не имеет серьезных недочетов, учитывая microATX форм-фактор платы. Все интерфейсные разъемы смещены к краям платы и подключение к ним кабелей в процессе сборки системного блока не вызовет никаких затруднений. Небольшим недостатком компоновки можно считать то, что при использовании дискретного графического ускорителя с крупногабаритной системой охлаждения, будет перекрыт доступ к ближайшему слоту PCI.

ASUS M3A76-CM

Установка дискретного графического ускорителя с крупногабаритной системой охлаждения не закрывает доступ к портам SATA и не мешает установке модулей памяти, но вот шлейф IDE в такой ситуации желательно подключать заранее.

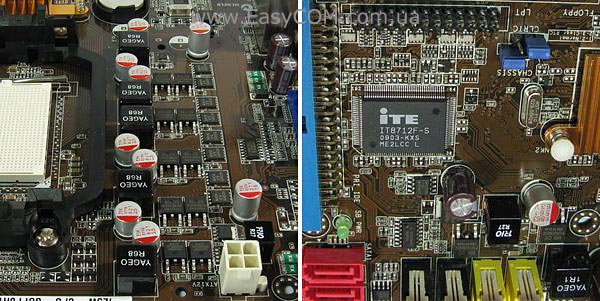

Система питания материнской платы ASUS M3A76-CM построена по пятифазной схеме с применением полимерных конденсаторов, полевых транзисторов P0903BDG и дросселей с ферромагнитным сердечником. Контроль всех «классических» периферийных устройств и мониторинг рабочих параметров материнской платы осуществляется микросхемой ITE IT8712F-S.

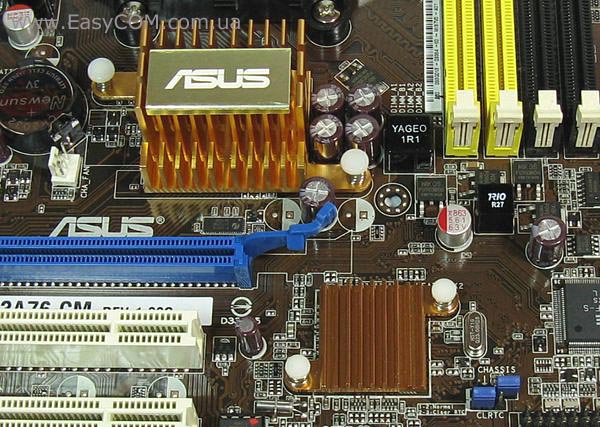

В системе охлаждения микросхем чипсета применены два алюминиевых радиатора, один из которых имеет логотип компании-производителя.

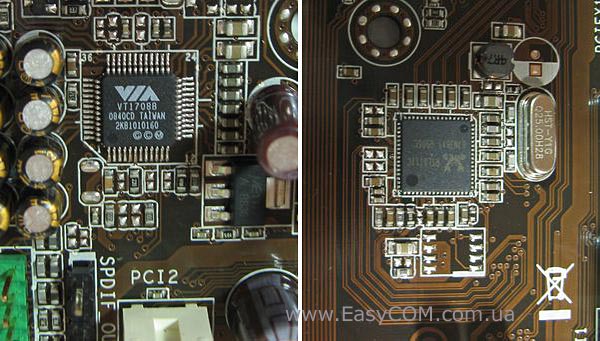

Звуковая подсистема материнской платы ASUS M3A76-CM построена на базе восьмиканального аудио кодека компании VIA VT 1708B. Аудио кодек обеспечивает вывод 7+1-канального звука и полностью соответствует спецификации Intel High Definition Audio Rev.1.0. Работа сетевого интерфейса материнская плата ASUS M3A76-CM осуществляет с помощью установленного на ней контроллера Realtek RTL8111C, поддерживающего скоростные режимы 10/100/1000 Мбит/с.

ASUS M3A76-CM

Задняя панель материнской платы ASUS M3A76-CM содержит следующие порты ввода/вывода: один PS/2 для подключения клавиатуры, шесть портов USB 2.0, один порт VGA, один порт DVI, один порт LAN c разъемом RJ-45 и шесть разъемов mini-jack 3,5 мм для подключения многоканальной звуковой аудиосистемы.

Материнская плата ASUS M3A76-CM на нижней стороне имеет металлическую планку жесткости, к которой, сквозь отверстия в плате, крепится пластиковая рамка крепления вентилятора процессора. Планка обеспечивает необходимый запас жесткости в области процессорного разъема. Это позволяет предотвратить изгиб и разрушение проводящих слоев платы в случае применения процессорных вентиляторов с излишне тугим креплением.

BIOS

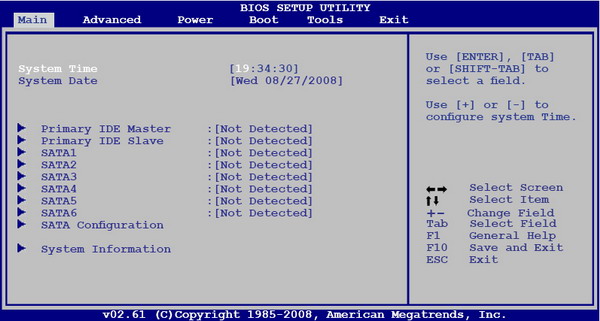

BIOS материнской платы ASUS M3A76-CM создана с применением кода компании AMI. BIOS имеет широкий диапазон настроек, дающий пользователю возможность как полностью отладить работу материнской платы, так и заняться оверклокингом.

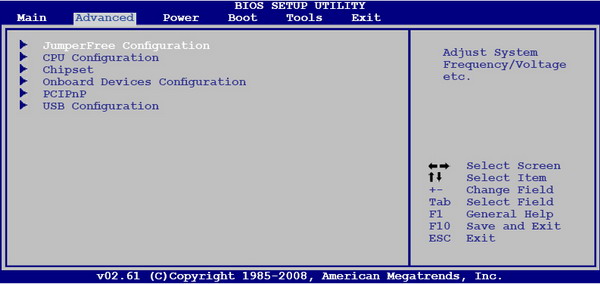

Основные параметры BIOS, отвечающие за разгон и настройку функционирования материнской платы ASUS M3A76-CM, сосредоточены в таблице:

Параметр

Название пункта меню

Диапазон

Шаг

Изменение тактовой частоты процессора

CPU overclock options

Auto, overclock: 2%, 5%, 8%, 10%



Изменение тактовой частоты графического ядра

GPU engine clock

Auto, Manual



Тактовая частота шины PCIE

PCIE overclocking

Auto, Manual



Множитель процессора

Processor frequency multiplier

Auto, Manual



Напряжение питания процессора

Processor voltage

Standart, +50мВ, +100мВ



Частота шина HyperTransport

HyperTransport speed

Auto, От 200МГц до 1800 МГц

200МГц

Разрядность шины HyperTransport

HyperTransport width

Auto, 4bit, 8bit, 16bit



Режим частоты памяти

Memory clock mode

Auto, Manual



Тактовая частота памяти

Memory clock value

200, 266, 333, 400, 533



Тайминги памяти

DRAM Timing mode

Auto, Manual



Напряжение памяти

Memory Overvoltage





Напряжение чипсета

Chipset overvoltage

Auto, От 50 до 150

50мВ

Конфигурация памяти

Memory configuration

Auto, Manual



Конфигурация режима коррекции ошибок памяти

ECC configuration





Размер выделяемой памяти для буфера видеоядра

UMA frame buffer size

Auto, 32, 64, 128, 256



Тип фронтальной аудио панели

Front panel select

HD Audio, AC97



Стартовое напряжение вентилятора

Fan auto mode start voltage





Стартовая температура вентилятора

Fan auto mode start speed temp

От 25 до 48

1

Температура полной скорости вентилятора

Fan auto mode full speed temp

От 51 до 75

1

Все параметры BIOS, касающиеся настройки скорости работы материнской платы, и параметры, отвечающие за оверклокинг, собраны в разделе Advanced.

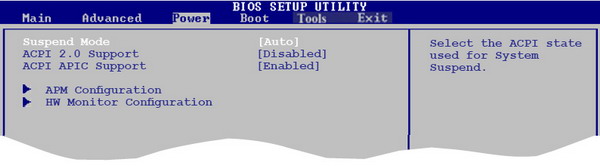

Раздел Power содержит настраиваемые параметры, ответственные за энергопотребление и аппаратный мониторинг материнской платы ASUS M3A76-CM.

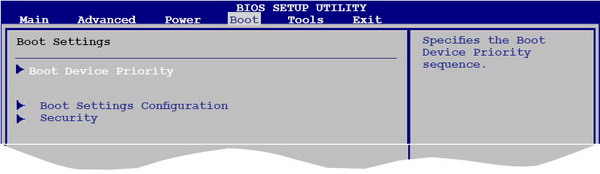

В разделе Boot можно выбрать тип и последовательность опроса устройств, с которых будет производиться загрузка операционной системы.

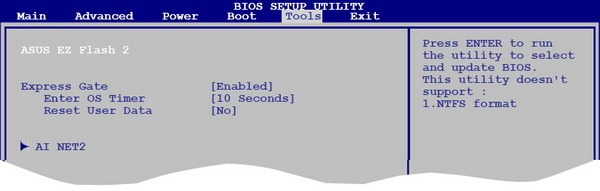

Раздел Tools содержит параметры позволяющие управлять обновлением прошивки BIOS с помощью фирменной технологии ASUS EZ Flash 2 и использовать присутствующую технологию ASUS Express Gate, которая базируется на операционной системе Linux.

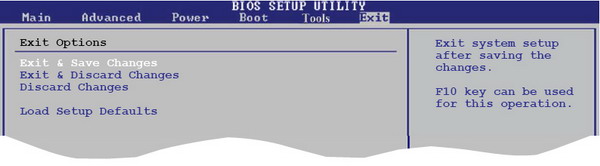

Раздел Exit позволяет пользователю сохранить произведенные изменения, отменить их или вернуть настройки материнской платы к стандартным заводским установкам.

Возможность разгона

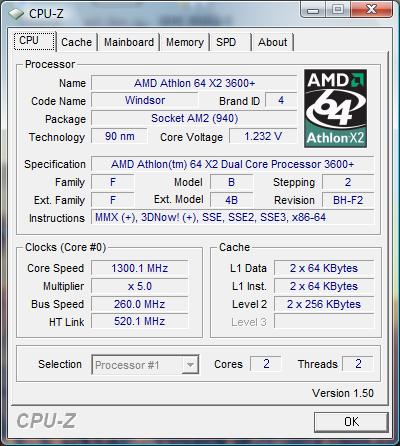

Возможности разгона материнской платы ASUS M3A76-CM тестировались с использованием двух различных процессоров компании AMD:

  • Двухъядерного AMD Athlon 64 X2 3600+;
  • Четырехъядерного AMD Phenom X4 9550.

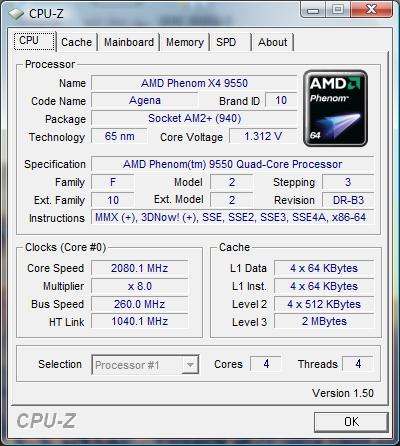

В обоих случаях частоту системной шины удалось поднять лишь до 260 МГц, что свидетельствует о том, что материнская плата ASUS M3A76-CM не обладает высоким разгонным потенциалом, так как для других материнских плат в процессе тестирования с применением этих же процессоров компании AMD достигался более высокий результат. В процессе разгона было замечено, что радиатор на северном мосте во время работы с двухъядерным процессором был теплым, а с четырехъядерным – горячим. Радиатор на южном мосте был горячим независимо от типа установленного в материнскую плату процессора.

Тестирование

В процессе тестирования материнской платы использовался следующий комплект оборудования:

Процессор

AMD Athlon 64X2 3600+

Вентилятор процессора

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

Kingston [email protected] KHX9600D2K2/2G

Графический ускоритель

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 МБ SATA-300

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

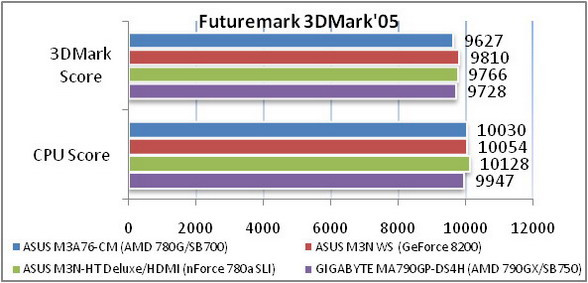

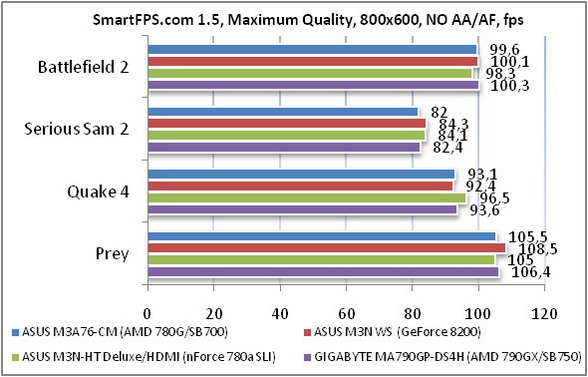

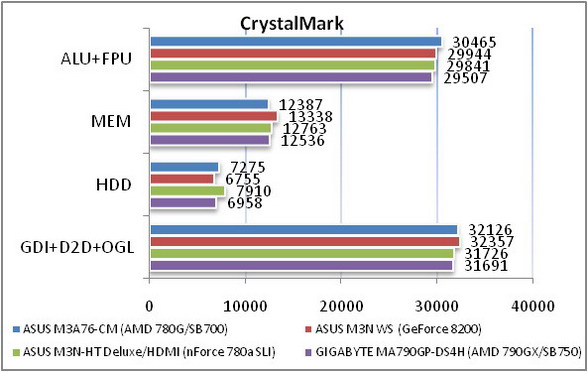

Результаты тестирования материнской платы ASUS M3A76-CM демонстрируют хорошую производительность нового чипсета AMD 760G/SB710. Это дает возможность сделать вывод, что новая материнская плата компании ASUS пригодна для построения базовых мультимедийных компьютеров достаточной производительности.

Тестирование звуковой подсистемы материнской платы ASUS M3A76-CM, построенной на базе 8-канального HD-аудио кодека VIA Vinyl VT1708B

Общие результаты (RightMark Audio Analyzer)

16-bit, 44kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.08, -0.09

Очень хорошо

Уровень шума, дБ (А)

-87.4

Хорошо

Динамический диапазон, дБ (А)

87.3

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.7

Плохо

Интермодуляционные искажения + шум, %

0.257

Средне

Взаимопроникновение каналов, дБ

-85.6

Отлично

Интермодуляции на 10 кГц, %

0.136

Средне

Общая оценка



Хорошо

32-bit, 192kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.11, -0.19

Очень хорошо

Уровень шума, дБ (А)

-88.3

Хорошо

Динамический диапазон, дБ (А)

88.2

Хорошо

Гармонические искажения, %

0.0072

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.6

Средне

Интермодуляционные искажения + шум, %

0.014

Очень хорошо

Взаимопроникновение каналов, дБ

-82.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка



Очень хорошо

Тестирование интегрированного графического ядра ATI Radeon HD 3000

Тестирование интегрированного в чипсет графического ядра ATI Radeon HD 3000 производилось с применением двух различных процессоров компании AMD:

  • Двухъядерного AMD Athlon 64 X2 3600+;
  • Четырехъядерного AMD Phenom X4 9550.

Интегрированное графическое ядро работает на частоте 350 МГц и поддерживает DirectX 10 Shader Model 4.0. Результаты тестирования для каждого типа процессора собраны в отдельные таблицы.

Результаты тестирования с процессором AMD Athlon 64 X2 3600+:

Futuremark 3DMark’05

Game Tests 3DMark Score

2144

CPU Score

8389

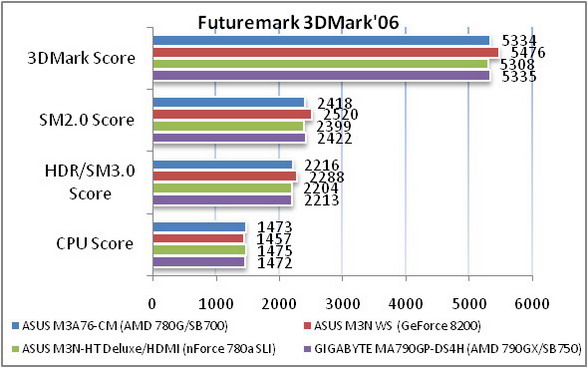

Futuremark 3DMark’06

3DMark Score

1007

SM 2.0 Score

328

HDR/SM 3.0 Score

387

CPU Score

1461

CrystalMark 2004R3

Mark

66079

ALU

14841

FPU

14642

MEM

12128

HDD

6599

GDI

4855

D2D

1952

OGL

11062

PCMark05

Graphics Score

1964

SmartFPS.com v. 1.8 (fps)

Battlefield 2 DEMO

800x600

40.9

1024x768

30.4

Quake 4 Demo + Patch 1.3

800x600

21.3

1024x768

16.2

Prey Demo

800x600

26.9

1024x768

20.7

Serious Sam 2 Demo

800x600

33.8

1024x768

24.6

Результаты тестирования с процессором AMD Phenom X4 9550:

Futuremark 3DMark’05

Game Tests 3DMark Score

2865

CPU Score

13669

Futuremark 3DMark’06

3DMark Score

1273

SM 2.0 Score

402

HDR/SM 3.0 Score

487

CPU Score

2987

CrystalMark 2004R3

Mark

121270

ALU

34813

FPU

36271

MEM

21749

HDD

6514

GDI

6127

D2D

2497

OGL

13299

PCMark05

Graphics Score

2625

SmartFPS.com v. 1.8 (fps)

Battlefield 2 DEMO

800x600

46.0

1024x768

32.0

Quake 4 Demo + Patch 1.3

800x600

24.4

1024x768

19.3

Prey Demo

800x600

31.6

1024x768

24.4

Serious Sam 2 Demo

800x600

37.7

1024x768

28.0

Интегрированное графическое ядро ATI Radeon HD 3000 показывает предсказуемый уровень производительности, который находится на немного более низком уровне по сравнению с другими продуктами компании AMD ATI Radeon HD 3200 (чипсет AMD 780G) и ATI Radeon HD 3300 (чипсет AMD 790GX).

В общем и целом, интегрированное графическое ядро ATI Radeon HD 3000 позволит пользователю поиграть в различные 3D-игры и принять решение о целесообразности приобретения и установки более мощного дискретного графического адаптера. Для повседневных офисных задач и воспроизведения мультимедийного контента материнская плата ASUS M3A76-CM имеет достаточную производительность при использовании любого из поддерживаемых процессоров.

Выводы

Рассмотренная материнская плата ASUS M3A76-CM, несмотря на принадлежность к бюджетному классу продукции, демонстрирует хорошую производительность, сравнимую с другими продуктами аналогичного класса. Плата имеет небольшой разгонный потенциал, но, тем не менее, позволит пользователю построить на ее базе достаточно производительный компьютер для офисного или мультимедийного применения. Правда в последнем случае нужно рекомендовать использовать немного более производительный процессор, особенно если вы собираетесь просматривать HD Video.

Достоинства:

  • поддержка широкого спектра процессоров компании AMD;
  • интегрированный видеоускоритель с поддержкой DirectX 10;
  • наличие двух портов вывода изображения;
  • наличие планки жесткости на обратной стороне платы.

Недостатки:

  • минимизированная комплектация;
  • небольшой разгонный потенциал;
  • отсутствие второго разъема PS/2;
  • необходимость создания в корпусе хорошей вентиляции.


Автор: Алексей Пальчиков
