Обзор материнской платыASUS M4A785D-M PRO

Для домашнего компьютера платформа на системной логике AMD 785G с интегрированным видеоускорителем Radeon HD 4200 и процессором AMD Athlon II смотрится более чем приемлемо с точки зрения соотношения стоимости и производительности. Особенности и некоторые преимущества чипсета AMD 785G мы рассматривали в обзоре материнской платы GIGABYTE GA-MA785GMT-UD2H при тестировании которой убедились, что за счет встроенного аппаратного декодера интегрированный видеоускоритель Radeon HD 4200 позволяет воспроизводить видео высокого разрешения без рывков, загружая не самый мощный процессор всего на 10-20%. В этом же обзоре мы коснемся фирменных технологий серии материнских плат на AMD 785G от компании ASUS, оценим разность производительности при использовании памяти DDR2 и DDR3, а также проверим возможности разгона графического ядра Radeon HD 4200.

В ассортименте компании ASUS на данный момент есть три модели материнских плат с поддержкой памяти DDR3 и четыре с поддержкой памяти DDR2. Охарактеризуем эту серию материнских плат на системной логике AMD 785G/SB710:

• ASUS M4A785-M – базовая модель серии с поддержкой памяти DDR2;
• ASUS M4A785D-M PRO – улучшена модель с поддержкой памяти DDR2. Ее преимущества заключаются в текстолите, который выполнен по технологии Stack Cool 3, то есть имеет более толстые дорожки питания. Также отрадно, что эта материнская плата оснащается только конденсаторами полимерного типа и имеет в наличии один внешний порт External SATA.
• ASUS M4A785G HTPC – модель для мультимедийного центра с 10-канальной аудио подсистемой ASUS Absolute Pitch Hi-Fi оптимально воспроизводящей Hi-Fi Blu-ray в качестве 192 кГц / 24 бит, а также с оболочкой Home Theater Gate. Разводка платы отличается во многом от двух предыдущих моделей, а вместо слота PCI она имеет слот PCI Express x1.
• ASUS M4A785G HTPC/RC – это по сути ASUS M4A785G HTPC, но с пультом дистанционного управления в комплекте.
• ASUS M4A785T-M - базовая модель серии с поддержкой памяти DDR3;
• M4A785TD-V EVO – преимуществами моделей «EVO» является наличие специальной памяти SidePort, которая повышает производительность видеоподсистемы на 10-15%, и стабилизатора питания процессора, который поддерживает процессоры со 140 Вт TPD. Так же, как и модели «PRO», версия «EVO» выполнена на текстолите Stack Cool 3, обе оснащаются конденсаторами полимерного типа и имеют внешний порт External SATA.

Из них всего только одна материнская плата ASUS M4A785TD-V EVO выполнена в форм-факторе ATX. «Топовый» вариант мы уже рассматривали, поэтому сегодня хотим поговорить о более массовой модели ASUS M4A785D-M PRO.

Спецификация материнской платы ASUS M4A785D-M PRO:

Все цены на ASUS M4A785D-M PRO

Материнская плата ASUS M4A785D-M PRO упакована в компактную коробку из плотного картона зеленого цвета. На лицевой стороне упаковки имеется множество новых красочных пометок о фирменных технологиях и преимуществах, которые вызывают определенный интерес и желание познакомится с ними поближе. В частности отмечается «Xtreme Design», который, по мнению производителя, придает материнской плате большую производительность, защищенность и надежность. Следующая новая отметка относится к фирменной утилите разгона интегрированного графического ядра «GPU NOS». Кроме того, на упаковке подчеркивается использование только конденсаторов полимерного типа и возможность разгона памяти до частоты 1200 МГц.

С обратной стороны упаковки мы видим привычное для компании ASUS оформление. Внимание опять обращается на утилиту «GPU NOS», а также отмечаются энергосберегающая технология ASUS EPU, быстро загружающаяся Linux-оболочка «Express Gate» и интерфейс HDMI.

Более мелкими ярлыками отмечены функциональные возможности платы ASUS M4A785D-M PRO, такие как:

• Hybrid CrossFireX – увеличивает производительность дискретного графического видеоускорителя за счет интегрированного GPU материнской платы;
• ASUS Express Gate – использует специальную встроенную операционную систему для быстрого запуска специальных приложений без загрузки основной ОС;
• ASUS Turbo Key – уникальная функция, которая позволяет выполнять разгон системы нажатием кнопки на передней панели корпуса компьютера;
• Наличие порта eSATA;
• Поддержка видеовыходов DVI/HDMI/RGB.

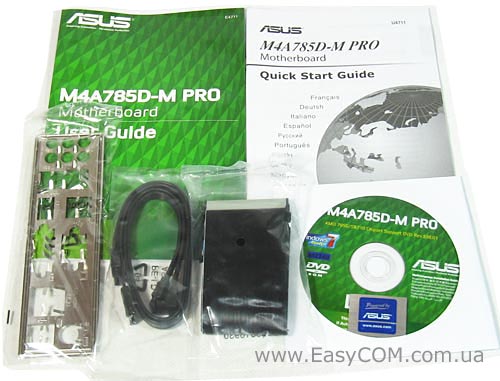

Материнская плата ASUS M4A785D-M PRO удостоилась стандартного комплекта:

• Руководство пользователя;
• 2 x SATA-кабеля;
• 1 x кабель UltraDMA 133/100/66;
• Набор Q-Connector;
• Заглушка панели портов;
• DVD с драйверами.

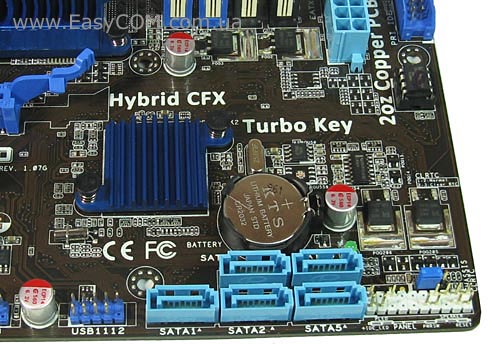

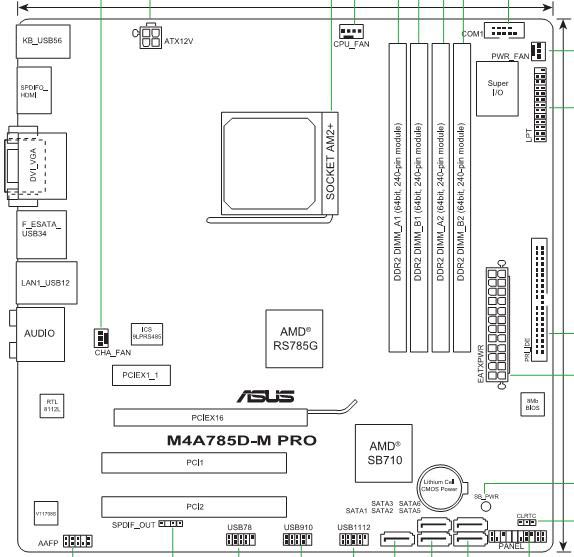

Компоновка материнской платы ASUS M4A785D-M PRO продумана очень хорошо: все разъемы и порты смещены к краю для более легкого и удобного подключения к ним. Все конденсаторы на плате действительно полимерного типа.

Слоты оперативной памяти находятся очень далеко от разъема PCI Express 2.0 x16, поэтому защелки точно перекрываться не будут.

На чипах системной логики AMD 785G установлены небольшие алюминиевые радиаторы оригинальной формы. Радиатор на северном мосте срезан внизу, что позволяет устанавливать в слот PCIEx1 карты расширения любой длины.

Во время тестирования температура на радиаторе северного моста составляла 45°С, а при поднятии напряжения питания чипсета на 0,2 В температура радиатора повышалась до значения 55°С. Южный же мост в номинале был достаточно теплым – 51°С. Таким образом, делаем вывод что для большей надежности работы ASUS M4A785D-M PRO требуется организация хотя бы минимального охлаждения в корпусе. Также отметим, что ASUS M4A785D-M PRO имеет преимущество в более надежном типе текстолита. Видимо заметив тенденцию компании GIGABYTE, более высококлассные решения ASUS также стали выполнятся на текстолите с более толстыми дорожками питания, на что указывает надпись «2oz Copper PCB».

На базе южного моста SB710 реализовано шесть портов SATA II, причем один из них выведен на заднюю панель. Также имеется порт UltraDMA 133/100/66 с возможностью подключения двух PATA-устройств и 12 портов USB, половина из которых размещается на задней панели. Кроме того, можно отметить поддержку организации SATA RAID 0, 1, 0+1 и JBOD, что ранее редко встречалось на платах этого класса.

Разъема для подключения FDD-накопителей на ASUS M4A785D-M PRO уже нет. Хотя на плате еще остались порты COM и LPT, но они заняли крайне неудобное для подключения место возле слотов оперативной памяти.

Для установки плат расширения на материнской плате ASUS M4A785D-M PRO имеется два слота PCI, один PCIe х1 и один PCIe х16, причем шина PCI Express соответствует стандарту 2.0.

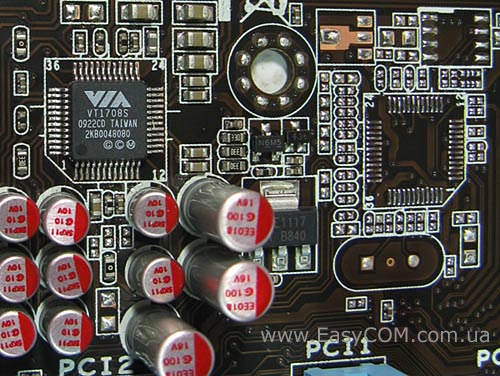

Звуковая подсистема основана на HD-кодеке 8-канального звука VIA 1708S. Рядом с ним можно заметить пустующее место, видимо для установки контроллера FireWire.

Для поддержки сетевых соединений служит гигабитный Ethernet-контроллер Realtek RTL8112L с поддержкой AI NET2.

Стабилизатор питания процессора на ASUS M4A785D-M PRO выполнена по 4+1-фазной схеме и позволяет поддерживать процессоры со 125 Вт тепловым пакетом. Учитывая потребление 45 нм процессоров AMD, стабилизатора такой мощности будет вполне достаточно, как для номинальной работы, так и для разгона с небольшим поднятием напряжения. Но сильно поднимать напряжение на процессорах для длительной работы или устанавливать рекорды на ASUS M4A785D-M PRO точно будет рискованным занятием.

Можно отметить, что модели материнских плат на системной логике AMD 785G/SB710 у многих производителей оснащены достаточно простым и не очень мощным узлом питания, видимо учитывая их мультимедийное позиционирование.

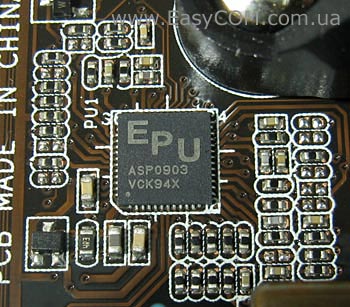

Схема питания основана на ШИМ-контроллере EPU ASP0903 и поддерживает технологию энергосбережения EPU.

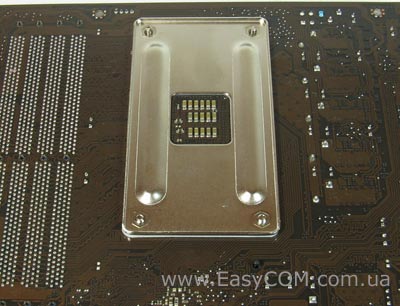

С обратной стороны процессорного разъема имеется металлическая упорная пластина, которая повышает жесткость материнской платы.

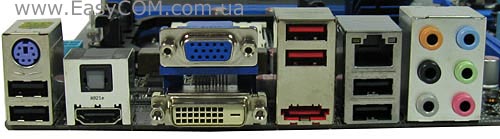

На заднюю панель материнской платы ASUS M4A785D-M PRO выведены следующие порты:

• PS/2 для клавиатуры или мышки,
• шесть разъемов USB,
• разъем RJ45 для сетевых соединений,
• оптический S/PDIF,
• порт eSATA;
• 6 аналоговых разъемов для подключения 8-канального звука;
• разъемы подключения монитора – DVI, D-Sub и HDMI.

На материнской плате ASUS M4A785D-M PRO есть три разъема для подключения вентиляторов. Для процессорного кулера разъем имеет 4-контактное исполнение с поддержкой PWM-питания, а для корпусной вентиляции 3-контактное.

BIOS

BIOS материнской платы ASUS M4A785D-M PRO включает довольно большое количество настроек, которые предназначены для разгона.

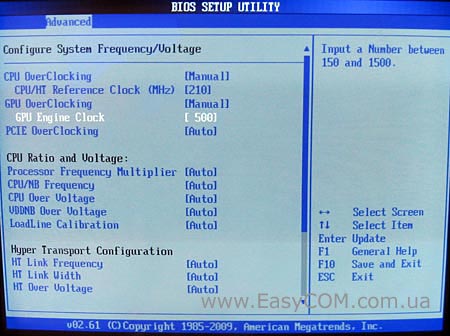

Настройки необходимые для разгона находятся в разделе «Advanced»:

Просмотрев настройки BIOS можно понять, что перед нами не простое мультимедийное решение, а уже материнская плата с определенным оверклокерским потенциалом, пусть далеко не экстремальным. Более всего радует наличие возможности увеличения частоты графического ядра Radeon HD 4200 вплоть до частоты 1500 МГц.

Возможности увеличения напряжения питания на процессоре, чипсете, шине HyperTransport и оперативной памяти также имеются, причем шаг увеличения маленький. Главное чтобы сами компоненты и их узлы питания материнской платы смогли выдержать такие величины напряжений.

Кроме всего прочего можно отметить, что на процессоре можно даже уменьшать напряжение ниже номинального до 1 В, добиваясь тем самым меньшего энергопотребления и нагрева. А вот возможности уменьшить напряжение на чипсете материнской платы ASUS M4A785D-M PRO нет.

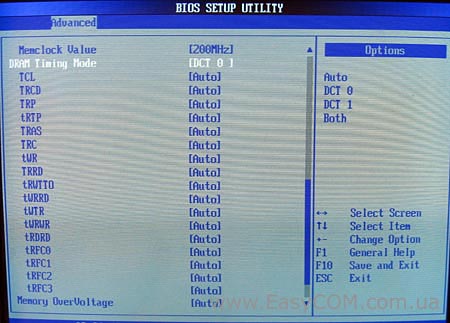

Плата ASUS M4A785D-M PRO имеет достаточно большие возможности по настройке таймингов оперативной памяти.

В добавок ко всему, чипсет SB710 позволяет разблокировать процессорные ядра. Именно с такими как на фото настройками у Phenom II X3 720 появилось четвертое ядро.

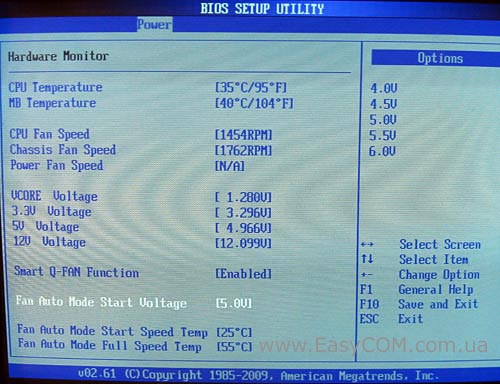

В окне Hardware Monitor можно следить за:

• температурой процессора и материнской платы;
• скоростью вращения процессорного кулера и двух вентиляторов;
• напряжением на линиях питания 3,3В, 5В, 12В, и ядре процессора.

Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера Q-Fan. Оптимально настроить его скорость вращения, а, вследствие, и уровень шума, можно задав значения температур для минимальных и максимальных оборотов.

Фирменные технологии и утилиты

А арсенале материнской платы ASUS M4A785D-M PRO имеется несколько полезных утилит, которые повышают удобство роботы пользователя с компьютером, а также предназначаются для повышения его производительности. Самой ценной из утилит можно считать технологию ASUS Express Gate. На данный момент эта функция имеется почти на всех новых моделях компании ASUS, причем в не зависимости от класса материнской платы. Этот факт немного выделяет компанию ASUS среди других производителей. Так, например, GIGABYTE больше уделяет внимание надежности и разгонному потенциалу своих материнских плат, обычные же пользователи остаются немного обделенными вниманием. У MSI же есть подобная технология, но она является опциональной для моделей достаточно высокого класса.

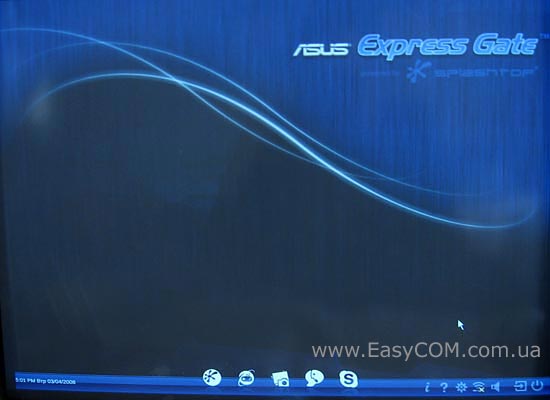

Linux-оболочка ASUS Express Gate не представляет ничего сложного и ей может пользоваться практически каждый пользователь. Она рассчитана не для ежедневной работы, а на тот случай, когда пользователь торопится, например, перед выходом на работу забыл скопировать на «флешку» нужные ему документы или захотел что-то проверить в интернете, предположим электронную почту. Поскольку операционная система Windows загружается достаточно медленно, то ASUS Express Gate иногда может прийтись весьма кстати.

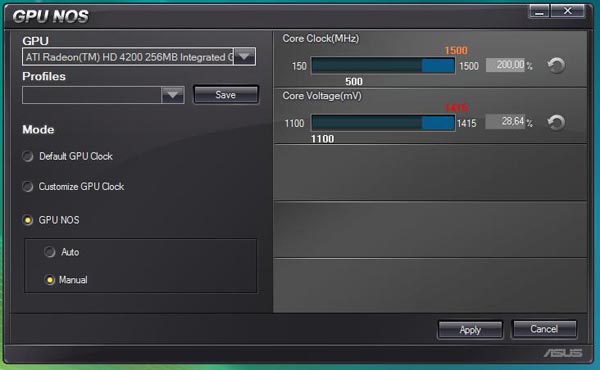

Остальные утилиты материнской платы преследуют оверклокерские цели. Как уже отмечалось, новой и наиболее интересной является утилита GPU NOS. Учитывая хороший разгонный потенциал интегрированного видеоускорителя Radeon HD 4200, можно было ожидать подобной технологии. GPU NOS должна позволить увеличивать частоту интегрированного ускорителя и напряжение на чипсете прямо из операционной системы.

К сожалению, проверить на практике возможности GPU NOS у нас не получилось, так как установленная утилита постоянно выдавала ошибку.

Собственно, разгон интегрированного графического ускорителя можно осуществлять и с помощью популярной утилиты AMD OverDrive. Но у GPU NOS в плане разгона интегрированного ускорителя есть преимущество в возможности увеличения напряжение на чипсете, что при существенном разгоне просто необходимо. С другой стороны, с помощью AMD OverDrive можно разгонять процессор и память, а также поднимать на них напряжение для повышения стабильности.

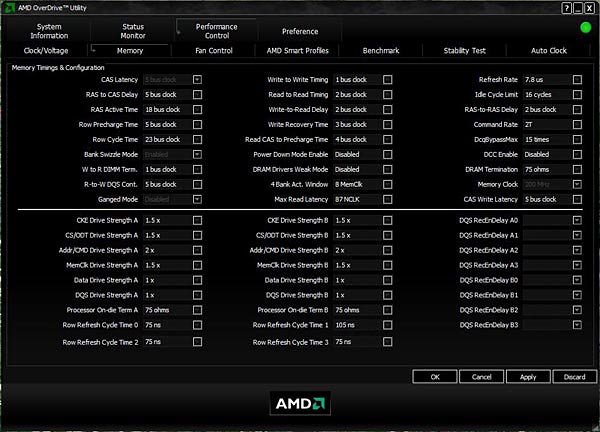

Очень удобно, не перегружая компьютер при помощи утилиты AMD OverDrive, можно изменять тайминги оперативной памяти.

На материнской плате ASUS M4A785D-M PRO реализована уже хорошо знакомая технология энергосбережения ASUS EPU-4 Engine. Эта утилита имеет три режима работы: «максимальный», «минимальный» и «авто». В режиме «авто» утилита запускает технологию AMD Cool'n'Quiet, которая в зависимости от загрузки процессора изменяет частоту и напряжение на процессоре, за счет чего в большей степени и происходит уменьшение расхода электроэнергии.

На разогнанной системе утилита ASUS EPU-4 Engine не запускается, но технологию Cool'n'Quiet можно активировать просто из BIOS и операционной системы.

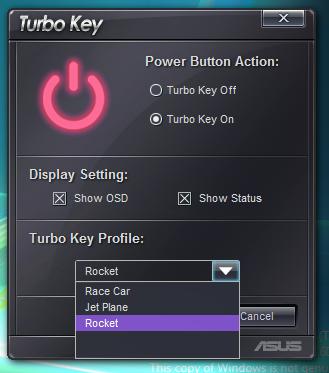

К менее интересным функциям можно отнести «Turbo Key», красочный логотип которой мы видели на упаковке. Эта утилита на материнской плате ASUS M4A785D-M PRO тоже работала не совсем корректно. Данная функция позволяет одним нажатием на кнопку «Power» системного блока разгонять систему по выбранному профилю, а после повторного нажатия на кнопку возвращает систему в номинальный режим работы. В нашем случае на материнской плате ASUS M4A785D-M PRO происходило лишь однократное увеличение частоты, на последующие нажатия на кнопку «Power» утилита и система никак не реагировали.

Идея с разгоном системы от одного нажатия на кнопку «Power» интересная, но изменить настройки имеющихся профилей нельзя. А самый высокий профиль «Rocket» предусматривает разгон системы лишь на 5% без поднятия напряжения. Первые же два профиля предусматривают разгон системы на 1 и 3%.

Отметим, также, что более функциональную оверклокерскую утилиту ASUS TurboV материнская плата ASUS M4A785D-M PRO, к сожалению, не поддерживает.

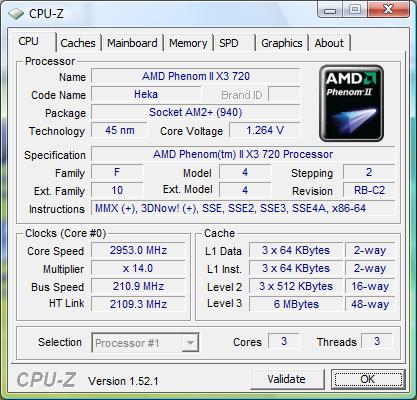

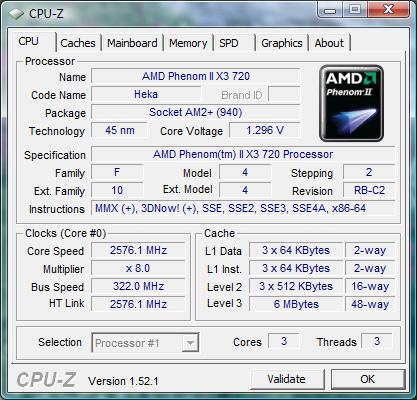

Разгон материнской платы ASUS M4A785D-M PRO с процессором AMD Phenom II X3 720 составил 322 МГц, что является очень хорошим результатом. Заметим лишь, что оверклокингом четырехъяденых моделей процессоров не стоит сильно увлекаться, так как стабилизатор питания рассчитан лишь на 125 Вт модели.

Тестирование

Для тестирования материнской платы использовалось следующее оборудование.

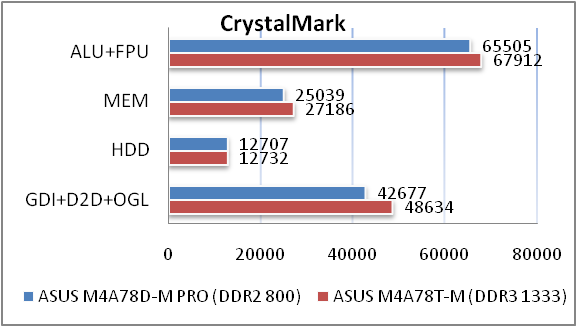

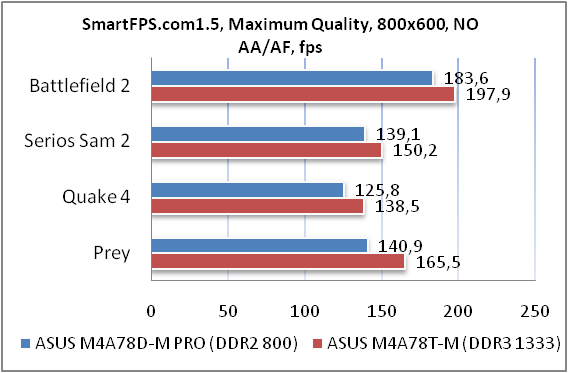

С памятью DDR2-800 система на чипсете AMD 785G работает всего на несколько процентов медленнее, чем с DDR3-1333.

Выбор между памятью DDR2 или DDR3 стоит не очень остро, но в тоже время ситуация такова, что на данный момент материнские платы с поддержкой DDR3 стоят дороже. Модули же памяти по стоимости не сильно отличаются. С другой стороны, в будущем, скорее всего, DDR2 будет уже в дефиците и ее стоимость значительно возрастет. Таким образом, материнские платы с поддержкой DDR2 больше будут актуальны для пользователей которые делают апгрейд компьютера, и уже имеют в наличии модули памяти этого типа.

Производительность видеоускорителя Radeon HD 4200

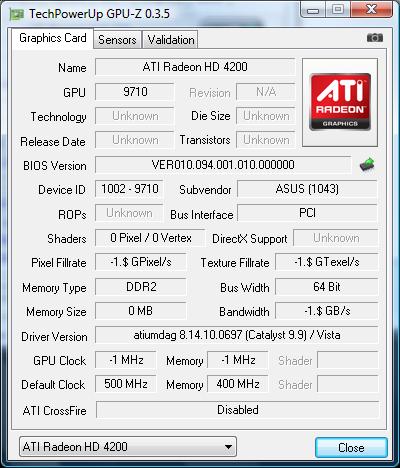

Встроенный графический адаптер Radeon HD 4200 работает на частоте 500 МГц, имеет 40 унифицированных конвейеров, 4 блока ROPs, поддерживает DirectX 10.1, SM 4.1 и OpenGL 2.0.

Подняв напряжение на чипсете материнской платы ASUS M4A785D-M PRO до 1,3 В, графический ускоритель Radeon HD 4200 удалось разогнать до стабильной частоты 970 МГц.

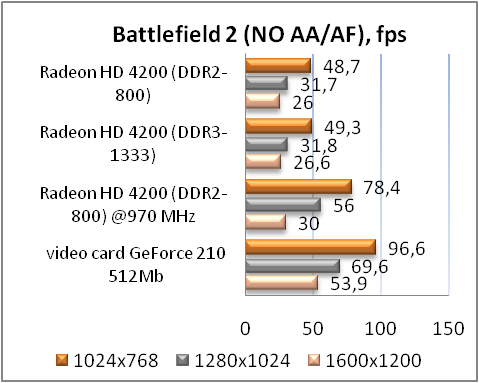

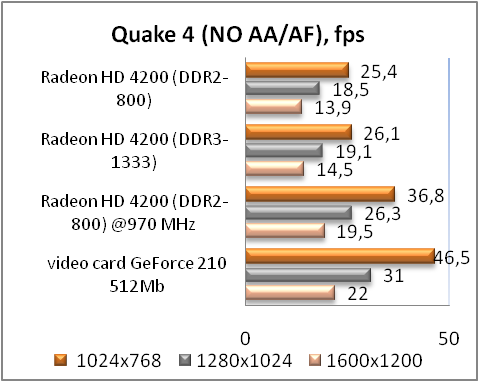

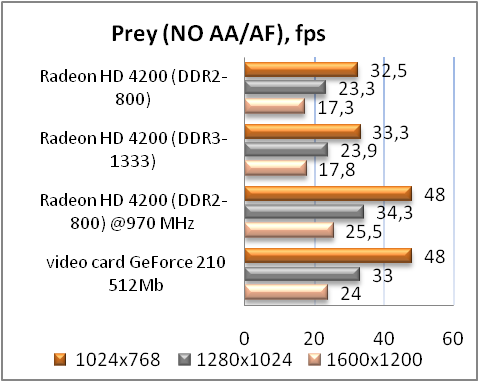

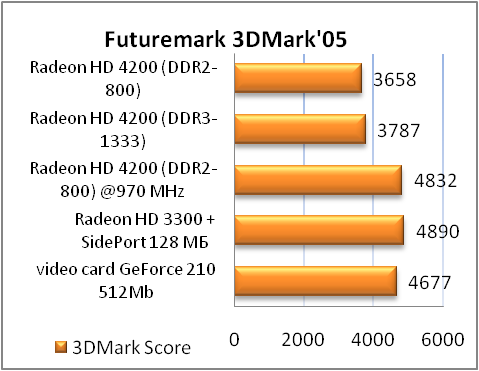

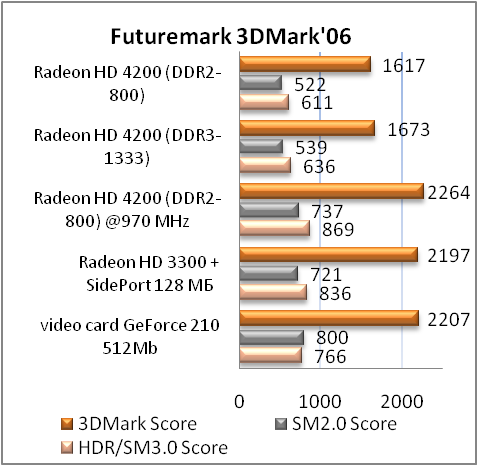

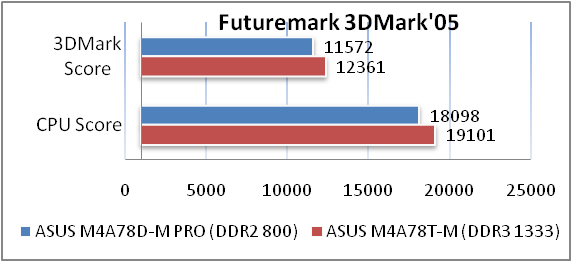

Для сравнения производительности интегрированного графического ядра Radeon HD 4200 мы взяли материнскую плату на чипсете AMD 785G с поддержкой памяти DDR3 - ASUS M4A785T-M, а также дискретную видеокарту бюджетного класса на NVIDIA GeForce 210. Видеокарта нового поколения ASUS EN210/DI/512MD2(LP) оснащена 512 МБ памяти DDR2, которая работает на частоте 800 МГц. Рабочая частота 16 потоковых процессоров составляет 589 МГц. Отметим что стоимость этой бюджетной модели видеокарты на NVIDIA GeForce 210 составляет 55-60$, что не так уж и мало, учитывая что очень близкий уровень производительности можно получить используя интегрированное ядро Radeon HD 4200.

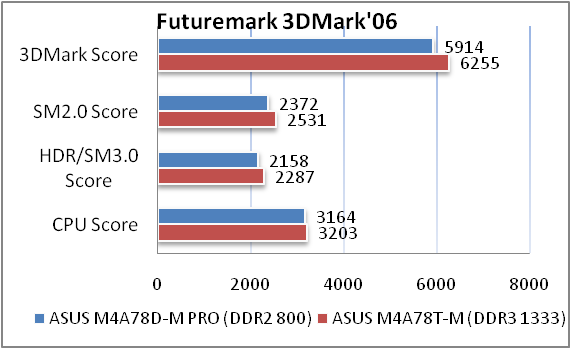

Как видим, память DDR3 все же дает о себе знать, и можно наблюдать небольшое превосходство Radeon HD 4200 на системе с этой памятью. Хотя на деле же подобная разница будет просто несущественна. Самое производительное на сегодняшний день интегрированное видеоядро Radeon HD 3300 в сочетании с выделенной памятью SidePort находится на уровне дискретной видеокарты NVIDIA GeForce 210. Radeon HD 4200 же достигает подобной производительности, только после очень сильного разгона до 970 МГц.

Отрадно, что интегрированный видеоускоритель Radeon HD 4200 может позволить поиграть в некоторые устаревшие 3D-игры со статическим освещением и в режиме без сглаживания. Если производительность видеоподсистемы будет на грани комфортной смены кадров, то  на помощь придет разгон, пусть даже менее сильный, чем 970 МГц. Бюджетная видеокарта NVIDIA GeForce 210 показывает почти двукратное превосходство над Radeon HD 4200 в предложенных играх. Но, опять же, отметим, что любители разгона могут немного исправить эту ситуацию.

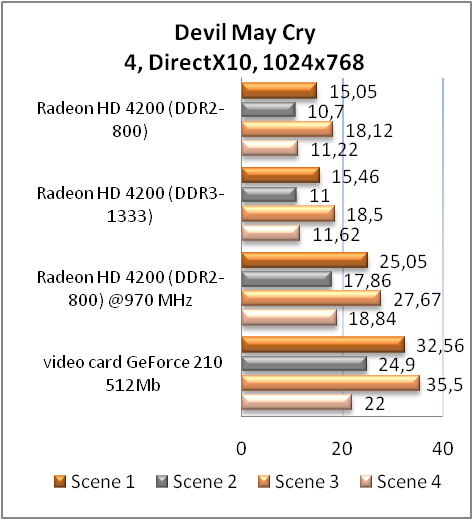

Более современные 3D-игры на DirectX 10 уже будут малоиграбельны. Хотя и возможности внешней видеокарты на NVIDIA GeForce 210 в не самой «тяжелой» игре на низком разрешении также находятся на границе приемлемых значений частоты смены кадров.

Энергопотребление

Какой же источник питания нужен для подобной мультимедийной системы на системной логике AMD 785G? Посмотрим на энергопотребление системы с процессором AMD Phenom II X3 720.

Пиковое энергопотребление системы во многом будет зависеть от мощности и загрузки установленного процессора. Активное использование интегрированного графического ускорителя способно вызвать увеличение энергопотребления на 20 Вт. Поэтому даже в случае использования очень мощного четырехъядерного процессора для мультимедийной системы в компактном корпусе будет вполне достаточно источника питания мощностью 200 Вт. Если же предполагается использование производительного процессора и видеокарты среднего уровня, то в таком случае можно обойтись источником питания мощностью 300-350 Вт.

Кроме этого видим, что у интегрированного ускорителя Radeon HD 4200 есть таки преимущества по сравнению со слабомощной видеокартой на NVIDIA GeForce 210 как лучшая производительность на ватт энергопотребления.

Тестирование звукового тракта на основе кодека VIA1708S

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

При тестировании звукового тракта, аудио-кодек VIA1708S показывает просто хорошие результаты, уступая другим встроенным решениям, например чипам компании Realtek.

Выводы

Материнская плата ASUS M4A785D-M PRO является хорошей и вполне соответствующей стоимости основой для мультимедийной или многофункциональной домашней системы. Мы убедились, что платформы на системной логике AMD 785G позволяют просматривать видео высокого разрешения и даже играть в современные 3D-игры при статическом освещении только за счет интегрированного графического ядра, что уже заслуживает определенного восхищения. Кроме того, можно подчеркнуть, что графический ускоритель Radeon HD 4200 имеет достаточно высокий разгонный потенциал, что может позволить увеличить почти вдвое его производительность.

Особенностями же ASUS M4A785D-M PRO по сравнению с остальными моделями на AMD 785G компании ASUS являются поддержка памяти DDR2 и более качественное и надежное исполнение за счет текстолита с утолщенными слоями питания и применения полимерных конденсаторов. Последние особенности позволяют в большей степени надеяться на лучший разгон интегрированного графического ускорителя Radeon HD 4200, который может потребовать увеличения напряжения на чипсете. ASUS M4A785D-M PRO имеет достаточно хорошие возможности разгона, но при этом не сильно радует наличие не самого мощного стабилизатора питания, который поддерживает лишь процессоры с тепловым пакетом 125 Вт. Поэтому сильный разгон четырехъядерных процессоров на этой материнской плате противопоказан.

Достоинства:

• текстолит выполнен по технологии ASUS Stack Cool 3;
• оснащение конденсаторами полимерного типа;
• поддержка технологии ATI Hybrid CrossFireX;
• аппаратное декодирование HD-Video с помощью обновленного видеодекодера UVD 2;
• производительная встроенная графическая система ATI Radeon HD 4200 с возможностью разгона;
• 6 разъемов SATA с поддержкой RAID 0, 1, 0+1 и JBOD;
• три типа видеовыходов;
• технология ASUS Express Gate;
• хорошие возможности для разгона младших моделей процессоров и памяти;
• возможность задания интервала температур для настройки скорости вращения процессорного кулера.

Недостатки:

• не удобное расположение разъемов вывода портов COM и LPT;
• отсутствие поддержки FDD-дисководов;
• 125 Вт стабилизатор питания.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
