Обзор и тестирование материнской платы ASUS M4A785TD-V EVO

Компания AMD завоевала достаточно много поклонников, выпустив на рынок наборы системной логики среднего уровня по очень демократичным ценам. Так, большой популярностью пользуются материнские платы на основе AMD 780G, например ASUS M3A78 PRO или GIGABYTE GA-MA78G-DS3H. Данные материнские платы предлагают достаточно высокую функциональность за умеренную цену и позволяют собрать на их основе достаточно мощные домашние ПК, равно как и скромные «печатные машинки», так как обладают интегрированным видеоадаптером. Заметив возросшую популярность в этом сегменте рынка, компания AMD решила усилить свои позиции и выпустила обновленную версию чипсета - AMD 785G. Что же нового принес этот набор логики в массы, мы рассмотрим на примере материнской платы  с очень красивым названием ASUS M4A785TD-V EVO.

ASUS M4A785TD-V EVO

Однако о самой плате мы поговорим немного позже, сейчас же давайте кратко рассмотрим особенности нового чипсета AMD 785G.

Итак, как мы сказали, новинка предназначена для системных плат массового сегмента, рассчитанных на процессоры нового поколения. Совместно с AMD 785G можно использовать южные мосты SB700, SB710 и SB750. Основное отличие нового набора логики заключается в применении нового интегрированного графического ядра – AMD Radeon HD 4200. Оно отличается от своего предшественника AMD Radeon HD 3200 поддержкой DirectX 10.1 (Shader Model 4.1). Также, поддерживается OpenGL 2.0. Кроме того, в новой версии универсального декодера UVD2 аппаратно реализована возможность перекодирования видео со сменой разрешения и формата, включая форматы видео высокой четкости. Список аппаратно поддерживаемых  форматов включает кодеки H.264, VC-1 и MPEG-2. К другим улучшениям относится поддержка HDMI 1.3а (AMD Radeon HD 3200 соответствовал спецификации HDMI 1.2). Число потоковых процессоров осталось прежним - 40. Для производства набора системной логики AMD 785G используется 55-нанометровая технология, следовательно, и тепловыделение должно остаться небольшим. Максимальный объем выделяемой из ОЗУ памяти для нужд адаптера составляет 512 МБ.

Теперь посмотрим, как все это реализовано тайванскими инженерами в виде материнской платы ASUS M4A785TD-V EVO.

Поставка, спецификация, комплектация

ASUS M4A785TD-V EVO

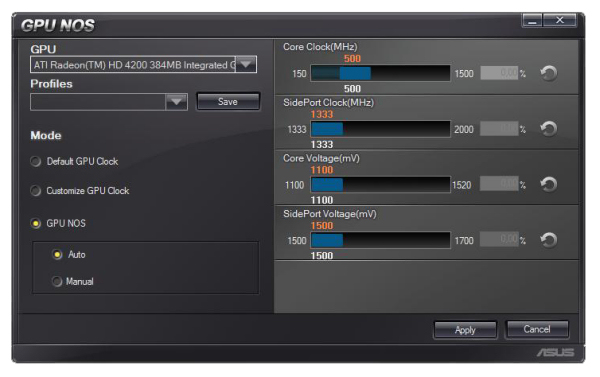

Поставляется плата в красивой картонной коробке зеленого цвета. Её размеры не превышают привычные габариты – это означает, что производитель позиционирует ASUS M4A785TD-V EVO как продукт среднего класса. В правом нижнем углу мы видим рекламный логотип фирменной технологии энергосбережения EPU-6 – с ней мы уже давно знакомы. А вот над ним расположен доселе невиданный нами логотип технологии  GPU NOS. Эта фирменная технология от ASUS позволяет «разгонять» встроенное графическое ядро.

ASUS M4A785TD-V EVO

На обратной стороне коробки, кроме упомянутых нами технологий EPU-6 и GPU NOS, производитель акцентирует внимание на еще одном достоинстве рассматриваемой материнской платы – 8+2-фазный дизайн стабилизатора питания процессора. В правом верхнем углу присутствует фотография платы, наглядно отображающая её внешний вид.

В комплекте с материнской платой ASUS M4A785TD-V EVO можно найти:

  • 4 SATA-кабеля;
  • 1 IDE-кабель;
  • заглушку на заднюю панель корпуса;
  • руководство пользователя и инструкцию по быстрой установке;
  • наклейки на корпус;
  • диск с ПО и драйверами;
  • набор фирменных Q-Connectors.

В целом, комплектация платы не выделяется какими-либо излишествами, все необходимое для нормального использования системы есть.

Спецификация:

Модель

ASUS M4A785TD-V EVO

Поддерживаемые процессоры

Socket AM3: AMD Phenom II / Athlon II / Sempron 100 Series, поддержка 45 нм техпроцесса и технологии Cool`n`Quiet

Набор системной логики

AMD 785G + SB710

Частота системной шины Hyper Transport, МТ/с

5200 (HyperTransport 3.0)

Тип поддерживаемой памяти

4 x DIMM, до 16GB, DDR3 1800/1600/1333/1066/800 MГц

Интегрированное графическое ядро

AMD (ATI) Radeon HD 4200 с поддержкой технологии SidePort

Тип встроенной памяти SidePort

128 МБ DDR3 на частоте 1333 МГц

Слоты расширения

2 x PCI Express 2.0 x16 (синий работает в режиме х16, серый – в режиме х4)
1 x PCI Express x1
3 x PCI

Технология CrossFireX

Поддерживается по формуле х16+х4, поддерживается Hybrid CrossFireX (только для Windows Vista)

Дисковая подсистема

AMD SB710:
- 5 x SATA 3Гб/с
- 1 x UltraDMA 133/100/66 до 2 PATA-устройств
- 1 x eSATA 3Гб/с
Поддержка SATA RAID 0, 1, 10, 5, JBOD

Поддержка LAN

Гигабитный Ethernet-контроллер Realtek RTL8112L

Звуковая подсистема

Высококачественный 8-канальный аудио кодек VIA VT1708S

IEEE 1394

Контроллер VT6308P с поддержкой 1 порта на интерфейсной панели и еще 1 с помощью выносной планки

USB

12 USB2.0/1.1 портов (6 на задней панели)

Внешние порты I/O

1 x PS/2  порт для клавиатуры
1 x D-Sub  порт
1 x DVI-D порт
1 x HDMI v1 .3a порт
1 х eSATA порт
1 x optical S/PDIF выход
1 x IEEE1394a порт
1 x LAN (RJ45) порт
6 x USB 2.0/1.1 портов
8-канальный звуковой порт

Внутренние порты I/O

24-контактный разъем питания ATX
4-контактный разъем питания ATX 12V
1 х Разъем для вентилятора CPU
1 x IDE-разъем
1 x IEEE 1394a-разъем
1 x LPT-порт
1 x COM-порт
2 х разъём для подключения вентилятора
1 x S/PDIF выход
3 x USB 2.0/1.1 порта
5 x SATA 3Гб/с
Разъем для передней панели

BIOS

8 Мбит AMI BIOS, PnP 1.0a, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 2.0a
Поддержка технологии ASUS EZ Flash 2 и ASUS CrashFree BIOS 3

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.asus.com/

Новые версии BIOS и драйверов можно скачать с официальной страницы.

Все цены на ASUS M4A785TD-V EVO

Спецификация тестируемой платы нас порадовала. Несмотря на то, что позиционируется она как решение среднего уровня, список поддерживаемого оборудования весьма широк. В первую очередь – это полная поддержка самых новых 2-х и 4-х ядерных процессоров производства AMD. С оперативной памятью проблем также не возникает – поддерживаются модули DDR3 с частотой вплоть до 1800 МГц. Присутствует даже поддержка технологии CrossFireX, правда по формуле х16+х4, но, учитывая уровень платы, это можно отнести к достоинствам. Неплохо обстоят дела с подсистемой хранения данных: SATA2, eSATA, IDE, IEEE 1394a, USB – присутствуют все типы разъемов для подключения различных накопителей, а для жестких дисков поддерживаются режимы RAID 0, 1, 10, 5, JBOD. Отсутствие архаичного FDD-разъема мы в учёт не берем. С видеоподсистемой тоже все в порядке – изображение можно вывести и через привычный порт D-Sub и через современный DVI и даже через универсальный HDMI, причем последний, как мы уже отмечали, благодаря применению нового графического ядра перешел на поддержку версии 1.3а, что позволит передавать совместно с видео и высококачественный многоканальный цифровой звук.

Дополнят прекрасную картину вроде как бы уже устаревшие, но все еще многим нужные порты LPT и COM – их можно вынести на заднюю панель с помощью специальных модулей, так что владельцы стареньких лазерных LPT-принтеров и сканеров будут довольны. Итак, спецификацию мы изучили – она весьма внушительна, теперь перейдем к непосредственному осмотру самой материнской платы.

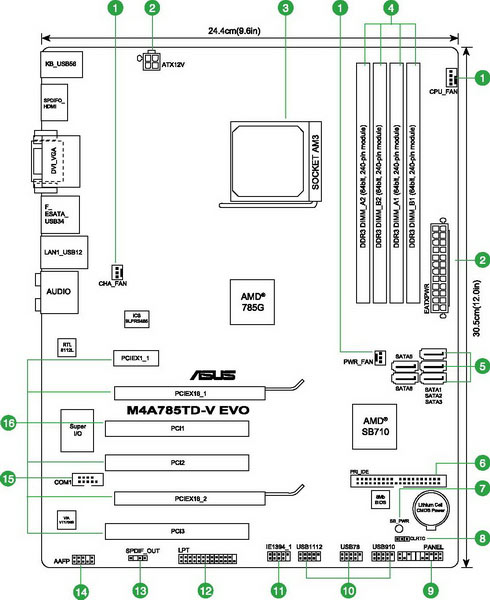

ASUS M4A785TD-V EVO

1

Разъемы для процессорного вентилятора и двух корпусных.

9

Разъем передней панели

2

24-контактный разъем питания ATX
4-контактный разъем питания ATX 12В

10

USB-разъемы

3

Процессорный разъем Socket AM3

11

Разъем IEEE 1394a

4

Слоты оперативной памяти DDR3

12

LPT-порт

5

Разъемы SATA 2 3Гб/с

13

Цифровой аудиопорт S/PDIF

6

IDE-разъем

14

Аудиоразъемы передней панели

7

Светодиодный индикатор питания

15

COM-порт

8

Перемычка сброса настроек BIOS

16

Слоты расширения

ASUS M4A785TD-V EVO

Цветовое оформление тестируемой материнской платы подобрано хорошо - выглядит она достаточно стильно и эффектно. Сразу же бросаются в глаза достаточно габаритные синие радиаторы на греющихся элементах платы.

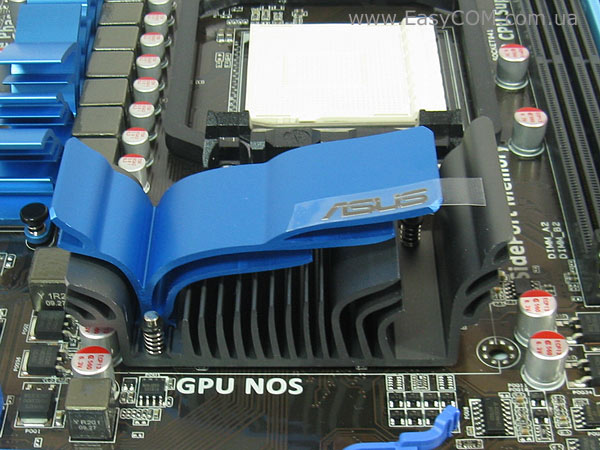

Центральный радиатор накрывает северный мост AMD 785G. Он выполнен из алюминия и имеет достаточно большую площадь поверхности. Закреплен он «усиленными» шпильками с металлическим стержнем – это хоть и не винтовой способ крепления, но все же лучше, чем стандартные пластиковые защелки.

ASUS M4A785TD-V EVO

Как мы уже успели отметить в начале статьи, одним из достоинств ASUS M4A785TD-V EVO производитель называет 8+2 фазный стабилизатор питания. Действительно, слева от процессорного разъема мы видим десять дросселей с ферритовыми сердечниками и столько же японских конденсаторов с твердым электролитом. Вы, наверное, заметили, что производитель применяет только высококачественные компоненты. Силовые транзисторы бережно накрыты синим алюминиевым радиатором – об их перегреве, думаем, беспокоиться не придется.

ASUS M4A785TD-V EVO

На последних моделях материнских платах производства компании ASUS применяется фирменная технология энергосбережения EPU-6. Для ее реализации на аппаратном уровне применяется специальный чип, который по совместительству является и ШИМ-контроллером стабилизатора питания. Поэтому по маркировке мы не можем определить количество его реальных фаз – нам остается доверять производителю и считать дросселя. Кстати, скажем пару слов и о самой технологии энергосбережения – по заверениям производителя она позволяет снизить энергопотребление системы до 82%.

Обратите внимание, что на плате применен только 4-контактный разъем питания ATX12V. Это, конечно же, не критично, но 8-контактный был бы лучше, особенно при установке и разгоне мощного четырехъядерного процессора.

ASUS M4A785TD-V EVO

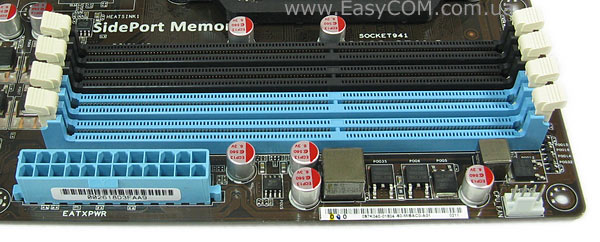

Материнская плата ASUS M4A785TD-V EVO может вместить в себе до четырех модулей памяти стандарта DDR3. Поддерживается работа в двухканальном режиме. Питание подсистемы памяти, также как и процессора, осуществляется с помощью фирменного чипа EPU-6.

Рассмотрим левый нижний угол платы – традиционное место расположение южного моста. Собственно, сама микросхема SB710 накрыта синим алюминиевым радиатором – не очень большим, но этого вполне достаточно. Расположение разъема IDE назвать удачным сложно, однако, учитывая, что использоваться он вряд ли будет, с этим можно смирится – главное, что он есть и переписать данные со старого IDE-винчестера на новый SATA вполне возможно. Здесь же отметим то, что для сброса настроек BIOS необходимо использовать обычную перемычку – специальных кнопок для этого не предусмотрено.

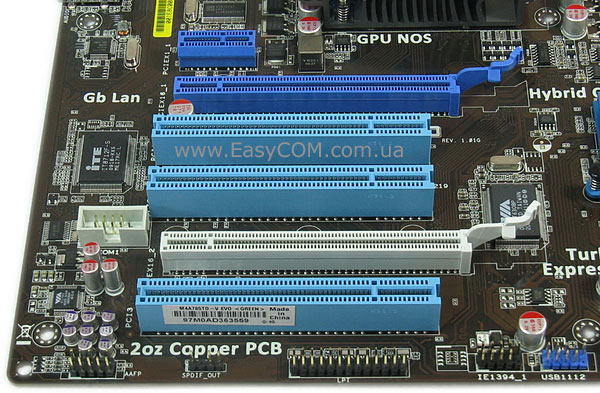

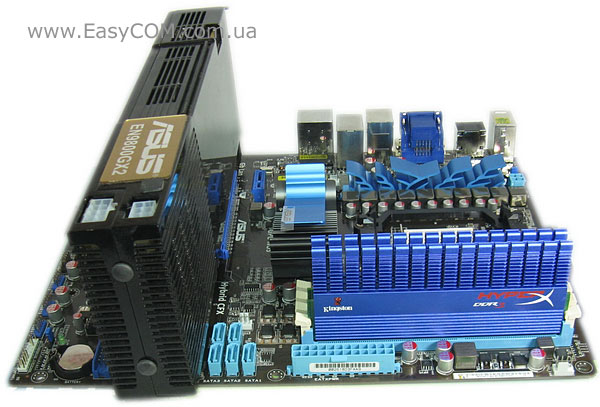

Слотов расширения на плате шесть: два PCI-e x16, один PCI-e x1 и целых три PCI. Их расположение достаточно удачно - слоты для видеокарт (PCI-e x16) разнесены на достаточное расстояние чтобы обеспечивать приток свежего воздуха даже при установке двух двухслотовых ускорителей.

Кстати, если установить габаритный ускоритель, то он не будет перекрывать ни защелки оперативной памяти, ни порты SATA2. Правда, он полностью накроет собой радиатор на южном мосту.

По левую сторону от слотов расширения расположились: гигабитный сетевой контроллер Realtek RTL8112L, чип мониторинга системы ITE IT8712F-S и звуковой кодек VIA VT1708S. Здесь же расположен разъем для вывода COM-порта.

Контроллер IEEE 1394a расположен по правую сторону от слотов расширения и представлен микросхемой VIA VT6308P. Он поддерживает до двух портов IEEE 1394a, один из которых у ASUS M4A785TD-V EVO вынесен на заднюю панель.

Интегрированная видеоподсистема у тестируемой материнской платы достаточно мощная - как указано в спецификации. Новое графическое ядро AMD Radeon HD 4200 поддерживает технологию SidePort, которая как раз и применена тайваньскими инженерами в данном случае. Частично накрытая радиатором, микросхема памяти производства компании Elpida обеспечивает встроенную видеокарту 128 МБ памяти стандарта DDR3, которая работает на частоте 1333 МГц. Напомним, что в случае с предшественником AMD Radeon HD 3200 чаще всего применялась SidePort-память, работающая на частоте 667 МГц. Надеемся, что двукратный прирост частоты памяти SidePort очень благотворно скажется на общей производительности интегрированной видеокарты.

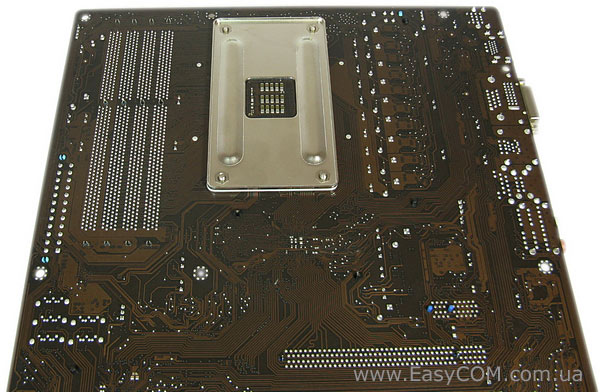

Обратная сторона тестируемой платы ничем не отличается от всех других под платформу AMD. Мы видим привычную металлическую опорную пластину, которая предотвращает изгиб текстолита при установке тяжелых систем охлаждения центрального процессора.

ASUS M4A785TD-V EVO

Задняя панель у ASUS M4A785TD-V EVO имеет следующий набор интерфейсных разъемов:

  • 1 x PS/2  порт для клавиатуры;
  • 1 x D-Sub  порт;
  • 1 x DVI-D порт;
  • 1 x HDMI v1.3a порт;
  • 1 x optical S/PDIF выход;
  • 1 x IEEE1394a порт;
  • 1 x LAN (RJ45) порт;
  • 1 х eSATA порт;
  • 6 x USB 2.0/1.1 портов;
  • 8-канальный звуковой порт.

Такого набора интерфейсов будет достаточно для построения универсальной мультимедийной или игровой системы, а также современной производительной рабочей станции.

BIOS

Прошивка BIOS в материнской плате ASUS M4A785TD-V EVO основана на коде AMI. Использование кода American Megatrends Incorporated традиционно для всех материнских плат от компании ASUS. Обратите внимание, что, так как порт eSATA организован не с помощью стороннего чипа, а силами южного моста, то и конфигурируется он вместе с основными портами, а не в отдельном меню. Эта же особенность касается и приоритета загрузки.

Настройки, касающиеся разгона системы, собраны в меню «JumperFree Configuration». Мы же приведем их в виде таблицы.

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Cool’n’Quiet
Virtualization







Advanced Clock Calibration

Auto, All Cores, Per Core



Профили авторазгона

Overclock Option

Auto, Overclock 2%, Overclock 5%, Overclock 8%, Overclock 10%



Частота интегрированного графического ядра

GPU Engine Clock

150-2000

1

Процессорный множитель

Processor Frequency Multiplier

x4 – max

0,5

Множитель северного моста

CPU/NB Frequency

х4 – x20



Частота шины PCI Express

PCIE Clock

100 – 150 МГц

1

Частота шины HyperTransport

HT Link Frequency

 От 200 МГц до 2600 МГц

200 МГц

Разрядность HyperTransport

HT Link Width

8, 16



Напряжение шины HyperTransport

HT Over Voltage

От 1,2 В до 1,35 В

0,015 В

Частота системной шины

CPU/HT Reference Clock

200-500 МГц

1

Делитель для памяти

Memclock Value

400 МГц, 533 МГц, 667 МГц, 800 МГц.



Тайминги памяти



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS



Напряжение на памяти

Memory Overvoltage

От 1,5 В до 2,31 В

0,015 В

Напряжение на северном мосте

Chipset Over Voltage

От 1,1 В до 1,61 В

0,015 В

Напряжение на южном мосте

SourthBridge Volt Control

От +0,1 В до +0,3 В

0,1 В

Напряжение на встроенном контроллере памяти

CPU VDDA Voltage

От 2,5 В до 2,8 В

0,1 В

Напряжение на процессоре

CPU Over Voltage

От 1 В до 1,7 В

0,00625 В

Калибровка питающей линии

LoadLine Calibration

От 0% до 100%

3,225%

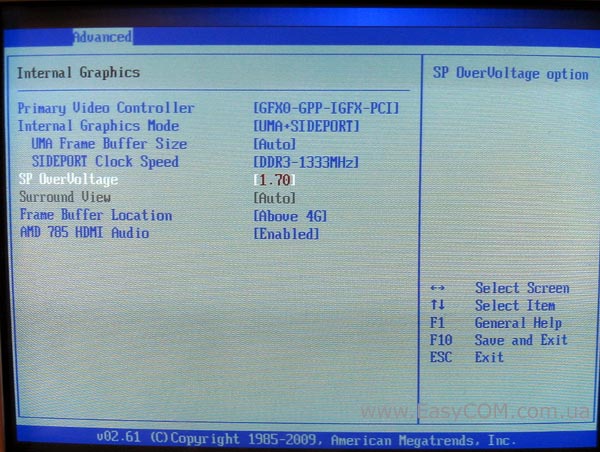

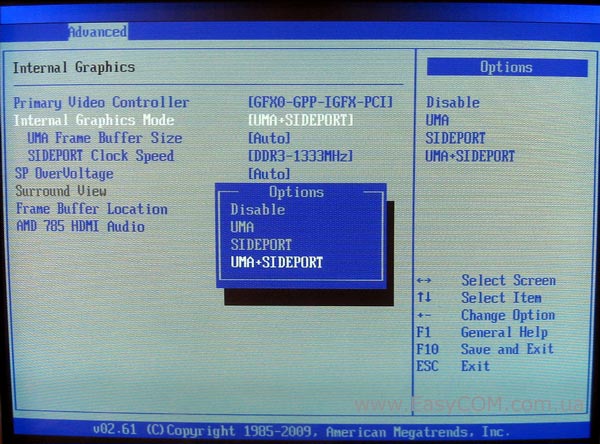

Также, весьма интересным выглядит меню «Internal Graphics», которое, как вы уже догадались, отвечает за настройку интегрированной видеокарты AMD Radeon HD 4200. Тут можно выбрать тип выделяемой памяти под нужды видеоадаптера:

  • UMA – стандартный для интегрированных видеоадаптеров режим, когда видеопамять выделяется из ОЗУ;
  • SIDEPORT – использование в качестве видеобуфера распаянного на материнской плате чипа памяти Side Port. Напомним, что это 128 МБ памяти стандарта DDR3, работающей на чаcтоте 1333 МГц;
  • UMA+SIDEPORT – комбинированный режим, при котором одновременно используется и модуль Side Port и часть оперативной памяти. Для достижения оптимальной производительности мы рекомендуем использовать этот режим только тогда, когда частота работы вашей оперативной памяти совпадает с частотой работы микросхемы Side Port.

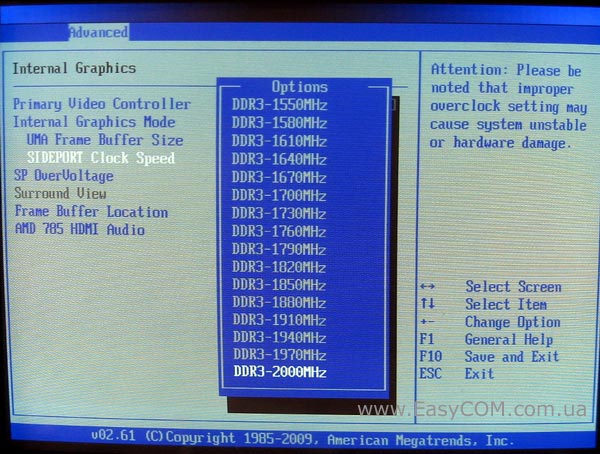

Кстати о последней – никто не говорил, что частоту модуля SidePort нельзя изменить. В данном меню вы можете выбрать частоту его работы в диапазоне от 1333 МГц до 2000 МГц.

А для достижения более стабильной работы вы можете попробовать поднять напряжение на чипе памяти. В вашем распоряжении три значения: 1,5 В (стандарт), 1,6 В и 1,7 В.

Напомним, что AMD Radeon HD 4200 поддерживает интерфейс HDMI 1.3a, который позволяет передавать звук высокой четкости. Включить или отключить эту функцию вы можете все в том же меню «Internal Graphics».

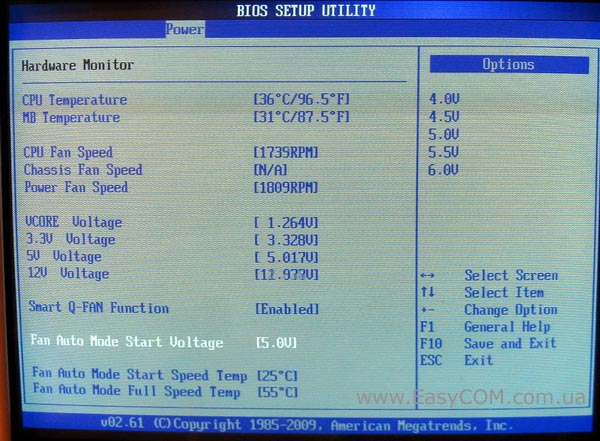

В меню «Hardware Monitor» есть возможность посмотреть температуру центрального процессора и системной платы, проверить скорость вращения вентиляторов, а также проконтролировать напряжение на ядре процессора и основных линиях питания. Также, в этом меню предоставлена возможность управления процессорным кулером и корпусными вентиляторами.
