Обзор и тестирование материнской платы ASUS M4A87TD/USB3 на AMD 870

Как мы видим, отличия минимальны и вполне прогнозируемы. Младший чипсет имеет меньшее количество линий PCI-Express и не поддерживает технологию ATI CrossFireX. Также для удешевления набора системной логики компания AMD не стала интегрировать в него и графическое ядро. Что ж, с отличиями чипсетов вроде бы определились, осталось только выяснить, не пострадала ли производительность от этих «урезаний».

Спецификация материнской платы ASUS M4A87TD/USB3:

Производитель	ASUS
Модель	M4A87TD/USB3
Чипсет	AMD 870 + SB850
Процессорный разъем	Socket AM3
Поддерживаемые процессоры	AMD Phenom II/Athlon II/Sempron 100 для разъема AM3 с TDP до 140 Вт Support 45nm CPU
Системная шина	HyperTransport 3.0 поддерживающая 5200 МТ/с
Используемая память	DDR3 2000(O.C.)/1600/1333/1066 МГц. ECC, Non-ECC, Un-buffered Memory
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ
Слоты расширения	1 x PCI Express 2.0 x16 1 x PCI Express 2.0 x4 1 x PCI Express 2.0 x1 3 x PCI
Дисковая подсистема	Южный мост AMD SB850 поддерживает: 6 x SATA 6.0 Гб/с поддержка SATA RAID 0, 1, 5 и 10 Контроллер JMicron JMB368: 1 x UltraDMA 133/100 для подключения 2-х РАТА-устройств
LAN	Гигабитный сетевой Ethernet-контроллер Realtek 8111E
Звуковая подсистема	8-канальный High-Definition Audio кодек VIA VT1818
Питание	24-контактный разъем питания ATX 4-контактный ATX12V разъем питания
Охлаждение	Пассивная система охлаждения, состоящая из алюминиевых радиаторов
Разъемы для вентиляторов	1 x CPU 2 x корпусных вентиляторов
Внешние порты I/O	1 x PS/2 Клавиатура 1 x PS/2 Мышь 1 х SPDIF выход (оптический) 6 x USB 2.0/1.1 2 x USB 3.0/2.0 1 x RJ45 LAN 3 х аналоговых аудио разъема
Внутренние порты I/O	1 x COM 1 x audio разъем 1 x IDE 3 x USB 2.0/1.1 (6 портов) 1 x SPDIF-Out Разъем системной панели
BIOS	8 Mb Flash ROM SPI, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Фирменные технологии	ASUS Xtreme Design ASUS Hybrid Processor - TurboV EVO Turbo Unlocker, TurboV, Turbo Key, CPU Level UP ASUS Hybrid Switch Core Unlocker ASUS Hybrid OS - Express Gate ASUS Power Solutions ASUS EPU ASUS Exclusive Features MemOK! ASUS Quiet Thermal Solution ASUS Fanless Design: Heat sink solution ASUS Fan Xpert ASUS EZ DIY ASUS O.C. Profile ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2 Multi-language BIOS
Комплектация	Руководство пользователя; 3 x SATA кабель; 1 x UltraDMA 133/100/66 кабель; 1 х набор Q-connector; 1 x I/O Shield; диск с драйверами и утилитами.
Форм-фактор Размеры, мм	ATX 305 x 213
Сайт производителя	http://www.asus.ua/ Обновления BIOS и новые драйверы можно скачать со страницы поддержки.

Все цены на ASUS M4A87TD/USB3

Упаковка материнской платы ASUS M4A87TD/USB3 выполнена из плотного картона, в качестве основного фона выбран салатный цвет – мягкий, приятный и не режущий глаз. По центру коробки расположились знак «Xtreme Design» и надпись «Hybrid», сообщающие об исполнении платы в рамках концепции Xtreme Design with Hybrid Technology. Сверху мы видим привычные логотипы, говорящие нам о процессорном разъеме и поддерживаемых процессорах, а отдельным, бросающимся в глаза своим красным цветом логотипом, обращают наше внимание на поддержку новых шестиядерных процессоров. Также пиктограммкой указан чипсет, легший в основу платы. Не забыли маркетологи указать и на поддержку Windows 7, куда ж без нее. Начальная минимальная информация с лицевой стороны имеется, давайте посмотрим на обратную сторону коробки.

Обратная сторона оказалась более пестрой. Сверху четырьмя разноцветными прямоугольниками выделены «вкусности» - Core Unlocker для разблокировки ядер процессора, TurboV EVO для максимального разгона системы, USB 3.0 для подключения новых высокоскоростных USB-устройств и Auto Tuning для безопасного автоматического разгона системы. Краткая спецификация, которую раньше нам представляли пиктограммками, теперь представлена в виде текстовых сносок с фотографии самой платы. Удобно, информативно и наглядно.

В комплекте с материнской платой ASUS M4A77TD PRO вы найдете:

• Инструкцию пользователя;
• Инструкцию по быстрой сборке системы;
• Три SATA-кабеля;
• Кабель UltraDMA 133/100/66;
• Набор Q-connector;
• Заглушку портов задней панели I/O Shield;
• DVD диск с драйверами и утилитами.

Роскошным такой комплект поставки, конечно, не назовешь, но многие производители комплектуют свои изделия еще беднее. Так что будем рады хоть такой заботе о потребителях.

Первый взгляд, первые впечатления… Пайка компонентов внешне нареканий не вызывает, как и элементная база – на всей плате применены только твердотелые конденсаторы, которые обеспечивают более стабильную и долговечную работу изделия. Разъемы для подключения смещены к самому краю платы, что позволит без труда осуществить эргономическую укладку проводов и шлейфов, но здесь обнаружился и первый минус. Из-за зауженного размера текстолита, край материнской платы висит в воздухе, поэтому вставлять разъемы в установленную в корпус плату следует предельно осторожно.

Это же предупреждение относится и к установке модулей памяти – два разъема из четырех также оказались «висящими». Так что устанавливайте в них линейки ОЗУ до сборки системы в корпус и без особой нужды их не трогайте. В случае переразгона оперативной памяти или использования не сертифицированных модулей решить проблему можно нажатием кнопки MemOK, которая расположена вверху платы возле разъемов DIMM. Кстати, там же рядом находится и переключатель Core Unlocker, который позволяет поиграть в лотерею с разблокировкой процессорных ядер.

На плате присутствуют такие разъемы:

• 1 x PCI Express 2.0 x1
• 1 x PCI Express 2.0 x16
• 3 x PCI
• 1 x Express 2.0 x4.

Возможности расширения системы довольно хорошие, даже если учесть, что один разъем PCI будет перекрыт видеокартой с габаритной системой охлаждения.

При установке длинной видеокарты разъемы SATA не блокируются, а до защелок разъемов оперативной памяти расстояние более чем приличное. Правда, как мы и говорили выше, габаритная карта «украла»один разъем PCI.

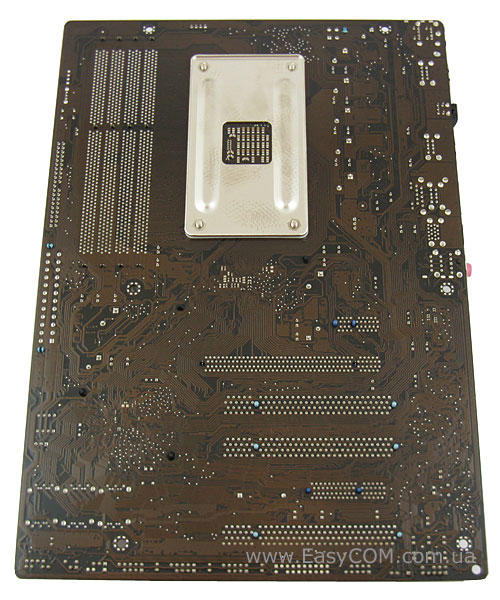

Под процессорным разъемом установлена пластина жесткости, предохраняющая плату от изгибания процессорными кулерами с излишне тугой защелкой. Больше ничего примечательного снизу нам обнаружить не удалось.

На материнской плате применяется пассивная система охлаждения, состоящая из двух алюминиевых радиаторов, окрашенных в голубой цвет. Радиаторы имеют стильный дизайн и небольшие размеры. Видимо из-за своих размеров система охлаждения имела температуру 43ºС и 52ºС для северного и южного мостов соответственно. Эффективность, скажем так, не самая лучшая. Еще одним небольшим недостатком системы охлаждения является крепление радиаторов при помощи ненадежных и недолговечных пластмассовых клипс.

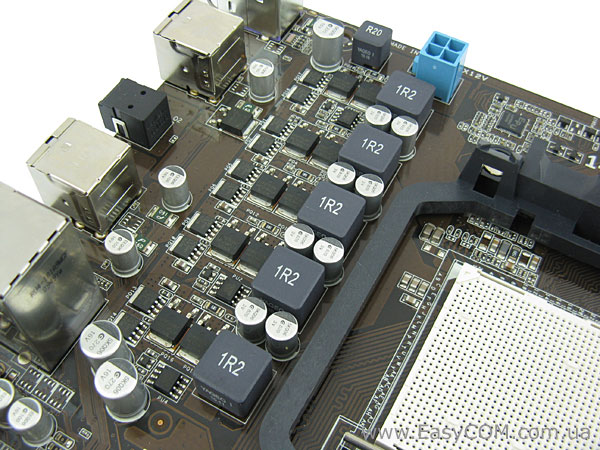

Питание центрального процессора выполнено по схеме 4+1 фаза. Вполне надежная и стабильная схема, поддерживающая технологию EPU и управляемая ШИМ-контроллером ASP0903. Ее более чем достаточно для питания всех современных процессоров в номинальном режиме работы. Но вот при разгоне «краеугольным камнем преткновения» станет четырехконтактный разъем дополнительного питания ATX12V – он может просто сгореть. Так что экстремальный разгон многоядерных процессоров придется проводить на свой страх и риск. Мы проверили энергопотребление системы с процессором AMD Phenom II X3 720 в различных режимах и получили вот такие данные:

Режим	Режим простоя, Вт	LinX, Вт
Номинальный режим 2,8 ГГц	80	152 (напряжение на CPU - 1,26 В )
CPU Level Up 3,4 ГГц	86	201
Turbo Unlocker 3,1 ГГц	80	155 (напряжение на CPU - 1,28 В)
OC Tuner 3,5 ГГц	91	224

Ну и в заключение темы о питании отметим, что набор системной логики и модули памяти питаются от отдельных однофазных стабилизаторов, которых, учитывая невысокое энергопотребление этих компонентов, будет более чем достаточно.

В основе дисковой подсистемы лежит южный мост SB850. Он обслуживает шесть портов SATA 3.0 со скоростью передачи данных до 6 Гб/с и возможностью организации RAID-массивов уровней 0, 1, 5 и 10. Так же под его «чутким руководством» работают 12 USB-портов 2.0, из которых шесть выведены на заднюю панель, а оставшаяся половина разведена на плате. Жаль, конечно, что инженеры компании ASUS где-то «потеряли» еще два порта, поддерживаемые южным мостом. Зато два дополнительных высокоскоростных порта USB 3.0, выведенных на заднюю панель, обслуживает специализированный контроллер производства компании NEC. Поддержку интерфейса IDE для подключения двух PATA-устройств осуществляет контроллер JMicron JMB368.

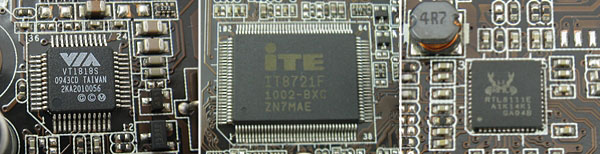

Интегрированная звуковая подсистема выполнена на восьмиканальном High Definition Audio кодеке VT1818S производства компании VIA. К небольшому плюсу данного кодека можно отнести поддержку оптического выхода S/PDIF.

Системный монитор, обслуживание мыши и клавиатуры, а также работа разведенного на плате COM-порта, осуществляется при помощи контроллера ввода-вывода IT8721F производства компании ITE.

Поддержку соединений Ethernet-сети осуществляет гигабитный LAN-контроллер Realtek 8111E.

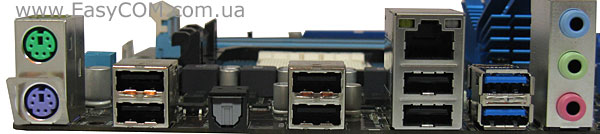

На заднюю интерфейсную панель материнской платы ASUS M4A87TD/USB3 выведены следующие порты ввода-вывода:

• разъем PS/2 для подключения клавиатуры;
• разъем PS/2 для подключения мыши;
• шесть разъемов USB 2.0/1.1;
• два разъема USB 3.0;
• оптический выход S/PDIF;
• разъем RJ45 для LAN-соединений;
• 3 аналоговых разъема для подключения звука.

Вроде бы и много разъемов для подключения периферийного оборудования, а вид у панели какой-то «пустой». Здесь явно для заполнения свободного места не хватает двух «потерянных» портов USB.

BIOS

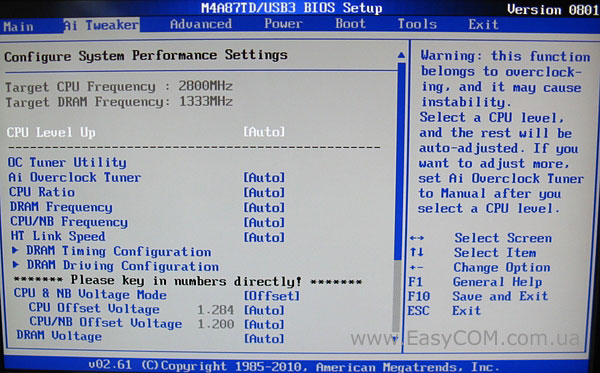

В основу BIOS лег код, написанный компанией AMI. Поскольку он встречается очень часто, мы сразу перейдем к его основным возможностям и особенностям. Основное меню, позволяющее произвести разгон системы, называется AI Tweaker. Поскольку настроек в нем много, мы вывели их в таблицу.

Параметр	Название меню	Диапазон	Шаг
Множитель процессора	CPU Ratio	4 - max CPU	0,5
Частота системной шины	CPU Bus Frequency	100 - 600 МГц	1 МГц
Частота шины PCI Express	PCIE Frequency	100 - 150 МГц	1 МГц
Частота памяти	DRAM Frequency	Auto, 800, 1067, 1333, 1600 МГц
Частота контроллера памяти	CPU/NB Frequency	Auto, 1400 - 6000 МГц	200 МГц
Частота шины НТ	HT Link Speed	200 - 2600 МГц	200 МГц
Настройка таймингов памяти	Advanced DRAM Configuration	CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3
Напряжения питания процессора	CPU Voltage	0,6 - 2,0 В	0,003125 В
Напряжения питания контроллера памяти	CPU/NB Voltage	0,5 – 1,9 В	0,003125 В
Напряжение питания памяти	DRAM Voltage	1,2 - 2,2 В	0,00625 В
Напряжение питания HT	HT Voltage	1,2 – 1,4 В	0,00625 В
Напряжение питания северного моста	NB Voltage	1,1 – 1,25 В	0,00625 В

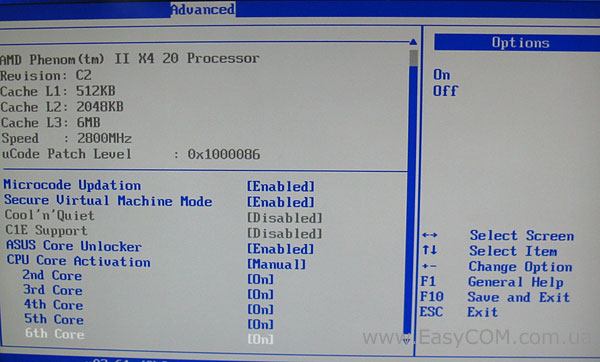

Меню Advanced предоставляет доступ к управлению процессорными функциями и ядрами.

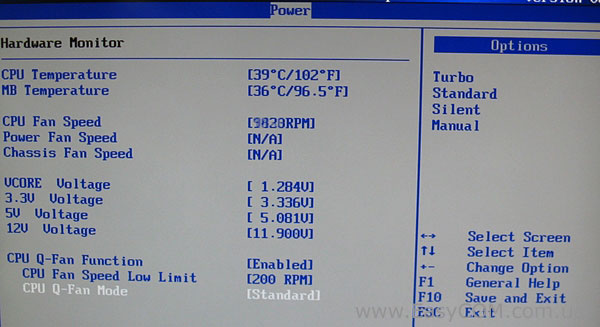

Системный монитор расположен на вкладке «Power». Он довольно обычен и ничем особым не выделяется. Мониторинг системы заключается в отображении текущих температур процессора и материнской платы, скорости вращения вентиляторов и напряжений на ядре процессора и основных линиях питания. Здесь же можно включить функцию автоматического управления процессорным вентилятором CPU Q-FAN и настроить параметры его работы. Корпусные вентиляторы, к сожалению, регулировки скорости вращения не имеют.

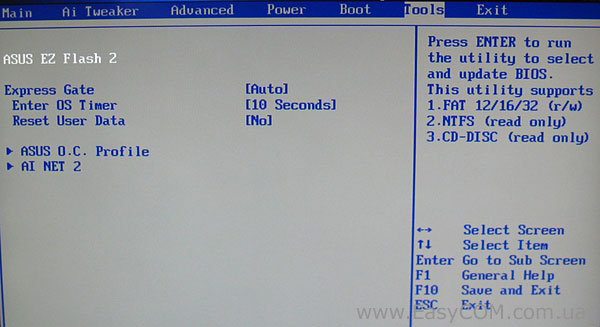

На вкладке «Tools» вы получите доступ к фирменным технологиям ASUS EZ Flash 2, ASUS Express Gate и AI NET 2, а также сможете сохранить удачные настройки разгона системы в профиль ASUS O.C. Profile. Всего можно создать до восьми различных профилей – на любые случаи.

Тестирование

Для тестирования производительности материнской платы ASUS M4A87TD/USB3 был использован следующий комплект оборудования:

Процессор	AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E
Жесткий диск	Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC F3, 120 мм малошумный вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91

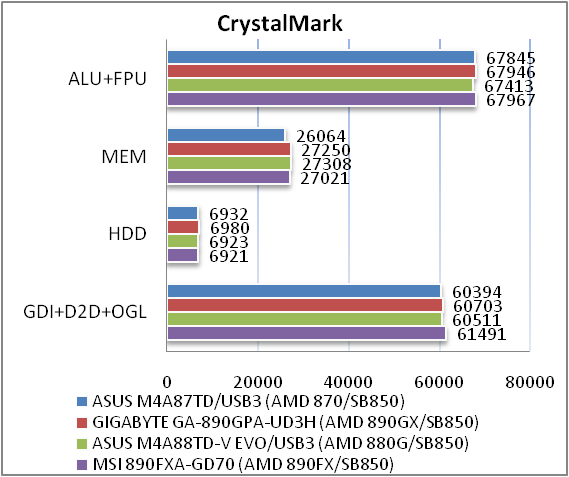

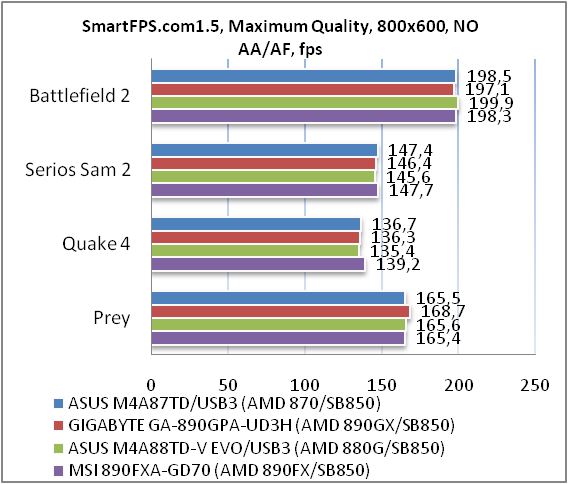

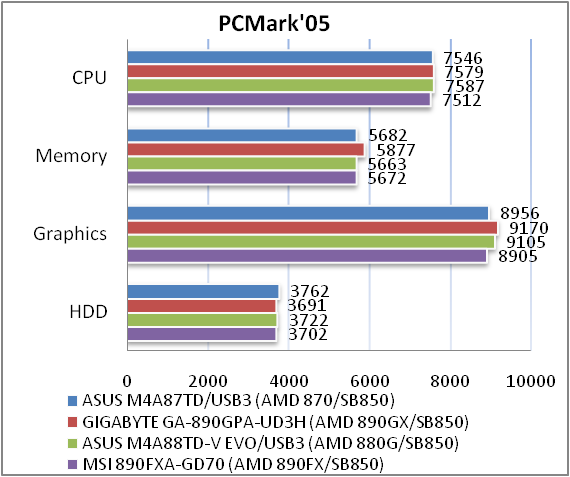

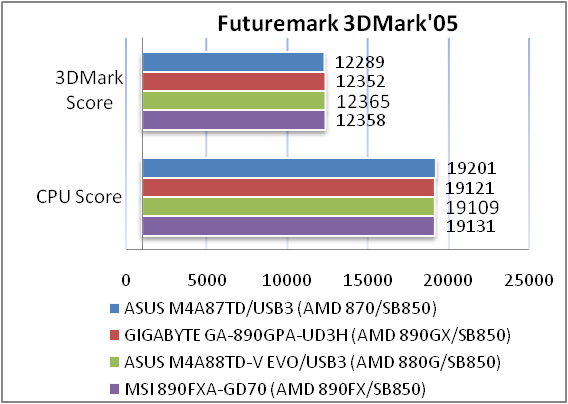

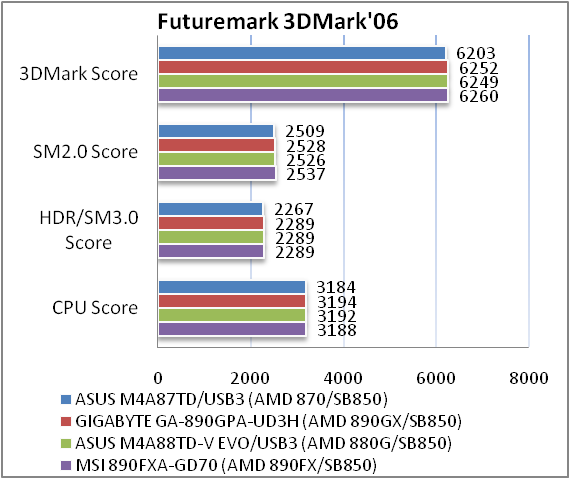

В ходе тестирования при номинальных режимах работы материнская плата ASUS M4A87TD/USB3 показала такую же производительность, как и продукты, основанные на более дорогих чипсетах серии. Приятно, что самый младший в линейке набор системной логики ни в чем не уступает своим «старшим братьям».

Возможности разгона

Наш тестовый процессор без проблем позволил ASUS M4A87TD/USB3 разблокировать свое четвертое ядро. Вроде бы и мелочь, но приятно. Так с разблокированным четвертым ядром мы его и разгоняли.

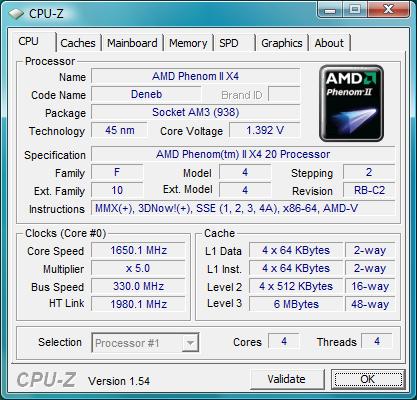

С разблокированным четвертым ядром нам удалось увеличить частоту системной шины до 330 МГц – это хороший результат, особенно для решения на самом недорогом чипсете серии.

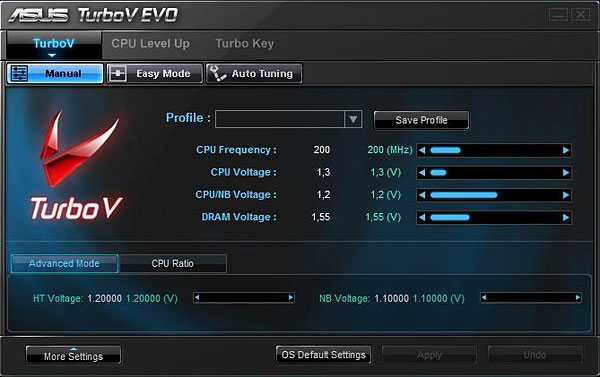

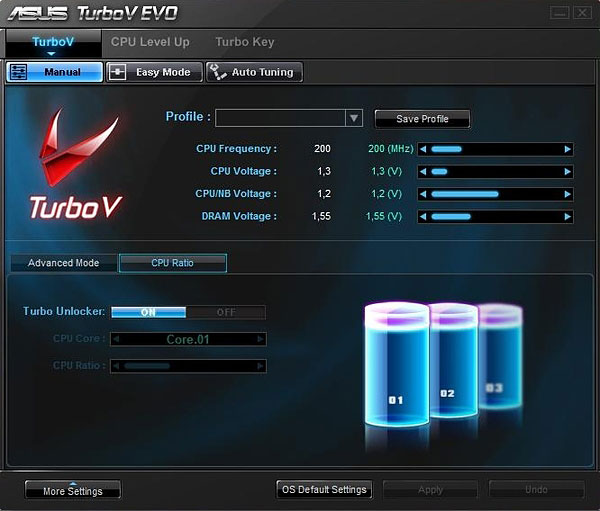

Также мы провели серию тестов разгона при помощи фирменной утилиты ASUS TurboV EVO.

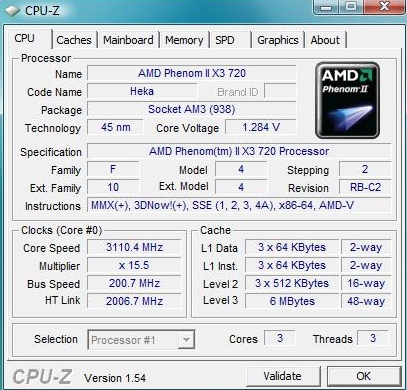

Используя самый простой способ разгона при помощи увеличения множителя процессора нам удалось поднять его рабочую частоту до 3100 МГц, что весьма неплохо.

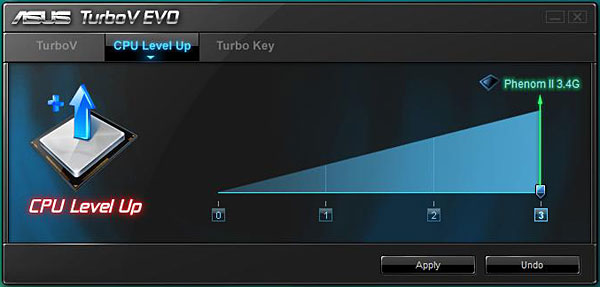

При помощи второй возможности разгона, предоставляемой программой, нам удалось достичь рабочей частоты процессора равной 3413,5 МГц – прекрасный результат.

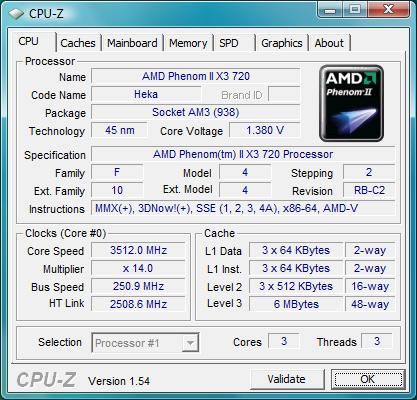

Максимальной частоты ЦП в 3512 МГц нам удалось добиться, используя фирменную технологию компании ASUS OC Tuner. Отличные результаты, совсем неожиданные для такой недорогой платы как ASUS M4A87TD/USB3.

Тестирование звукового тракта на основе кодека VIA VT1818

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.11, -0.44	Хорошо
Уровень шума, дБ (А)	-68.1	Средне
Динамические диапазон, дБ (А)	68.4	Средне
Гармонические искажения, %	0.0059	Очень хорошо
Гармонические искажения + шум, дБ(A)	-73.3	Средне
Интермодуляционные искажения + шум, %	0.028	Хорошо
Взаимопроникновение каналов, дБ	-80.0	Очень хорошо
Интермодуляции на 10 кГц, %	0.036	Хорошо
Общая оценка		Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.05, -0.12	Очень хорошо
Уровень шума, дБ (А)	-69.8	Средне
Динамический диапазон, дБ (А)	69.7	Средне
Гармонические искажения, %	0.0066	Очень хорошо
Гармонические искажения + шум, дБ(A)	-75.2	Средне
Интермодуляционные искажения + шум, %	0.024	Хорошо
Взаимопроникновение каналов, дБ	-78.4	Очень хорошо
Интермодуляции на 10 кГц, %	0.029	Хорошо
Общая оценка		Хорошо

Интегрированный звуковой кодек в общем зачете получает оценку «хорошо». Значит, обвязка микросхемы выполнена на должном уровне, и качество звучания удовлетворит подавляющее большинство пользователей.

Выводы

Что можно сказать, подводя итог сегодняшнего обзора? Материнская плата ASUS M4A87TD/USB3 получилась очень удачным решением, рассчитанным на широкий круг применения. На ее основе можно собрать компьютер для любых задач. Конечно, из-за отсутствия поддержки технологии объединения видеокарт ATI CrossFireX собрать бескомпромиссно мощную игровую станцию не получится, но игровой компьютер начального или среднего уровня запросто. Причем такой компьютер будет поддерживать новые скоростные интерфейсы SATA 3.0 и USB 3.0, а также иметь хороший разгонный потенциал, включая эффективные авторежимы, с возможностью разблокирования скрытых узлов процессоров AMD. Да, у платы есть маленькие недостатки или неудобства в компоновке, главными из которых можно считать подачу питания на процессор 4-контактным разъемом ATV12V и «свисание» правого края, но кто идеален? Тем более если взять во внимание, что цена этого продукта находится в диапазоне до 100 долларов, то такие мелочи можно смело игнорировать.

Достоинства:

• поддержка интерфейсы SATA 3.0 и USB 3.0;
• высокий разгонный потенциал;
• хорошая обвязка интегрированного звукового кодека;
• возможность разблокировки отключенных ядер ЦП и авторазгона;
• невысокая цена.

Недостатки:

• незакрепленный правый край платы;
• четырехконтактный разъем ATX12V;
• не очень высокая эффективность системы охлаждения.
