Обзор и тестирование игровой материнской платы ASUS Maximus II Formula

18-11-2008

Набор логики P45 Express от Intel уже прописал свое имя в материнских платах всех ценовых категорий. Исключением, разве что, может стать категория «до 70$». Вы можете ознакомится с обзорами таких материнских плат от ASUS, прочитав одну из наших предыдущий статей:

Казалось бы, что компания ASUS успешно завоевывает доверие всех категорий пользователей, предлагая им очень широкий спектр современных материнских плат. Но для тайваньской компании и этого мало. Она, с присущей ей трепетностью, еще в далеком 2004 году создала еще одно направление (так сказать «категорию») развития своих материнских плат – RoG.

Republic of Gamers (RoG) (в переводе с английского – Республика Игроманов) это серия материнских плат от ASUS, которые созданы специально для заядлых любителей компьютерных игр. Они сочетают в себе самые последние достижения и технологии. Отличаются высокой стабильностью, множеством всевозможных настроек и, конечно же, феноменальным разгоном. Следовательно, благодаря всем этим качествам, серия RoG полюбилась также и оверклокерам. Именно такой, как описано выше, и была первая материнская плата из серии RoG – ASUS Commando на основе логики Intel P965 Express. Многие все еще используют ее для своих ПК, так как она показывает хорошие результаты даже на фоне современных новинок. Сейчас серия материнских плат RoG стала настолько популярной, что этот брэнд перекочевал и на другую продукцию от ASUS, в частности на видеокарты.

Естественно, что столь популярный в наше время набор логики Intel P45 Express просто должен был попасть в эту привилегированную категорию материнских плат. Что ж, в данной статье мы проверим, достаточно ли он хорош, чтобы стать основой для продукта с гордым именем Republic of Gamers. А поможет нам в этом материнская плата ASUS Maximus II Formula.

Внешний вид, спецификация, комплектация

ASUS Maximus II Formula

Плата поставляется в упаковке, больше напоминающей чемоданчик, нежели привычную для всех коробку. Это уже небольшой плюсик – имея в наличии сверху пластиковую ручку, этот чемоданчик значительно легче поддается транспортировке. Весьма симпатично выглядит и окошко с левой стороны: оно несет в себе не только эстетическую функцию, но и практическую – оно напоминает новому владельцу о наличии на плате только одного порта PS/2 для подключения клавиатуры (судя по фиолетовому цвету). Так что придется обзаводиться и «игровой» USB мышкой, если таковой ранее не было.

ASUS Maximus II Formula

На обратной стороне особо интересной информации не наблюдается. И это не упущение производителя, потому что она находится «внутри чемоданчика».

ASUS Maximus II Formula

Передняя крышка коробки открывается и вот уже там красочно и доступно расписаны и расхвалены все особенности и функции данного продукта. Их мы рассмотрим немного позже.

ASUS Maximus II Formula

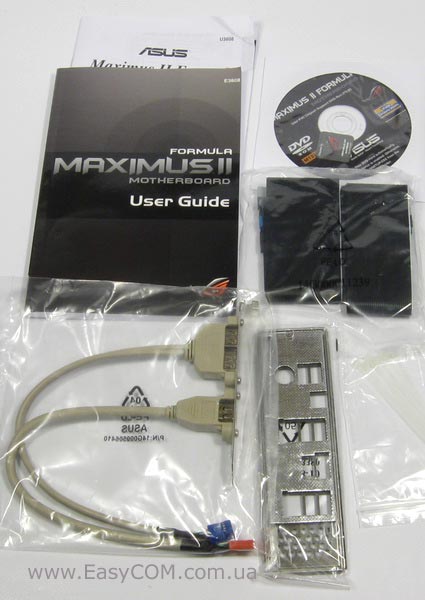

Вынув содержимое, мы получаем саму материнскую плату, бережно запакованную в пластиковый кейс, и целую коробку с дополнительными аксессуарами, а именно:

ASUS Maximus II Formula

  • планка на заднюю панель с двумя портами USB и 1394;
  • 1 кабель IDE;
  • один кабель FDD;
  • фирменная заглушка на заднюю панель корпуса (с диэлектрическим мягким покрытием);
  • инструкция и DVD-диск с драйверами, ПО и наклейкой на корпус;
  • LCD-poster;

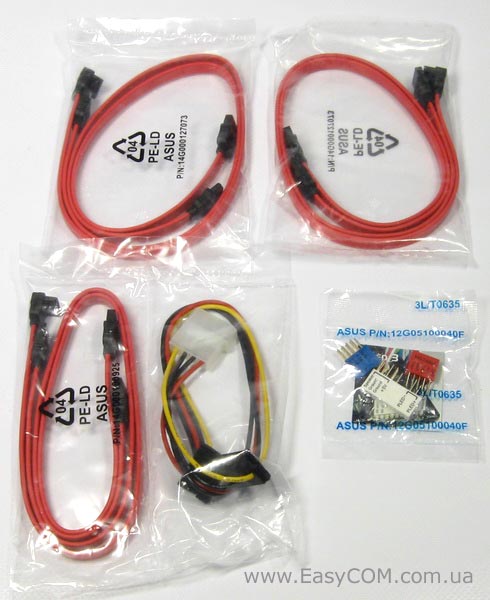

  • набор фирменных Q-Connectors облегчающих подключение внутренних разъемов;
  • переходник питания для SATA устройств на два разъема;
  • 6 кабелей SATA;

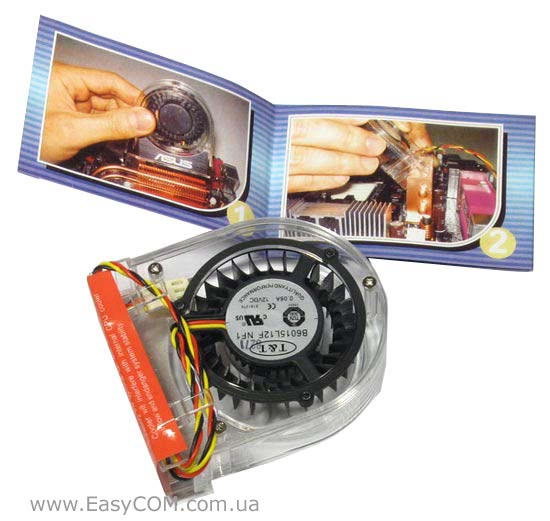

  • турбина для улучшения охлаждения элементов материнской платы;
  • звуковая карта SupremeFX.

Хотя, в целом, это практически стандартная комплектация, за исключением LCD-poster и «внешней» звуковой карты. LCD-Poster предназначен для отображения кодов ошибок при старте материнской платы и реализован на удобном выносном шнуре.

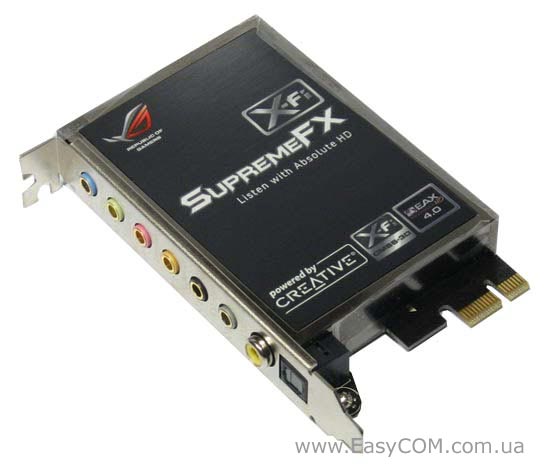

Что касается звуковой карты, то она предоставлена самой Creative, так что стоит надеяться на очень хорошее качество звука. Кроме того, что она поддерживает 8-канальный звук, оптический и коаксиальный выходы и имеет интерфейс PCI-E x1, она еще и поддерживает такие современные технологии как EAX 4 Advanced HD и X-Fi CMSS-3D. Первая - значительно улучшает звук в играх и придает ему реалистичные эффекты, а вторая - успешно распределяет стерео сигнал для звучания на системах 5.1 или 7.1, повышая тем самым комфорт при прослушивании обычной музыки в формате MP3.

ASUS Maximus II Formula

Спецификация:

Модель

ASUS Maximus II Formula

Поддерживаемы процессоры

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium dual-core/Celeron dual-core/Celeron

Чипсет

Intel P45/ICH10R с поддержкой Intel Fast Memory Access (FMA)

Частота системной шины (FSB), МГц

1600/1333/1066/800

Тип поддерживаемой памяти

4 x DIMM, до 16GB, DDR2 1200/1066/800/667 MГц

Слоты расширения

2 порта PCI Express 2.0 x16
3 x PCI Express x1 slots (1 черный для звуковой платы)
2 x PCI порта

Технология CrossFireX

Поддерживается по формуле 8х + 8х

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с
- Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Marvell 88SE6121
- 1 x UltraDMA 133/100/66 до 2 PATA устройств
- 1 x Внешний SATA 3Гб/с порт (SATA On-the-Go)

Silicon Image Sil5723 (Drive Xpert technology):
- 2 x SATA 3Гб/с
- Поддержка EZ Backup и функции Super Speed

Поддержка LAN

Два гигабитных LAN контроллера Marvell 88E8056/88E8001 Gigabit LAN с поддержкой AI NET2

Звуковая подсистема

Звуковая карта SupremeFX X-Fi:
- совместима с Creative X-Fi
- коаксиал/оптический S/PDIF аудио выходы

IEEE 1394

LSI L-FW3227 два порта IEEE 1394a

USB

12 USB2.0/1.1 портов (6 на задней панели)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x внешний порт SATA
1 x IEEE1394a порт
2 x LAN (RJ45) порты
6 x USB 2.0/1.1 портов
1 x переключатель сброса установок BIOS

Внутренние порты I/O

3 x USB штекера для поддержки 6 USB портов
1 x разъем для FDD
1 x IDE разъем
6 x SATA портов (синие)
2 x Drive Xpert SATA порты (черные)
1 x разъем кулера CPU
6 x разъемов для кулеров корпуса
3 x разъемы для термодатчиков
1 x разъем кулера БП
1 x IEEE1394a разъем
1 x разъем RoG
1 x разъем для LCD-poster
Разъем системной панели
Кнопки питания и сброса

BIOS

16Mb AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4

Размеры, мм

305 х 244 (ATX)

Сайт производителя

http://www.ASUS.com/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

Все цены на ASUS Maximus II Formula

Что ж, на описании чипсета P45 Express мы останавливаться не будем – о нем и так много было сказано в других обзорах. Давайте лучше рассмотрим особенности ASUS Maximus II Formula – за что же ее причисляют к серии RoG.

CPU Level Up – бесплатный «апгрейд» процессора

Каждый пользователь хочет, что бы в его системе стоял более мощный и дорогой процессор, разве не так? Данная функция предоставляет пользователю возможность просто выбрать из списка более мощную модель процессора, а материнская плата позаботится об остальном, т.е. разгоне имеющегося до указанного уровня. Что ж, автоматический разгон еще никогда не был так прост и понятен.

Speeding HDD

Так теперь называется давно знакомая нам функция Drive Xpert. Поменялось только название и цвет портов (были оранжевые, стали черные). Для реализации этой технологии на плате распаян чип Silicon Image Sil5723. Два черных порта коммутируются аппаратными средствами чипа, что позволяет создавать RAID массивы уровней 0,1 для резервного копирования данных пользователя или увеличение скорости работы дисковой подсистемы без необходимости установки дополнительных драйверов или изменения настроек BIOS. Все делается в фирменной утилите с удобным и понятным графическим интерфейсом.

ASUS Maximus II Formula

Вот и сам чип, расположенный сразу же за разъемами SATA.

Extreme Engine

Внимательные читатели наверняка заметили на фото выше возле чипа Silicon Image Sil5723 небольшую микросхему с надписью iROG. На самом деле их там целых две. Они призваны управлять всей мощью материнской платы для обеспечения ее максимально стабильного режима работы. Они корректируют нагрузку фаз питания, значения напряжений и многие другие важные параметры основных элементов платы.

Pin Fin Thermal Module – новое, это хорошо забытое старое

Компания ASUS хвастается, что на данной материнской плате используется уникальная новая, наиболее эффективная система охлаждения, которая имеет большую площадь теплообмена, низкое гидростатическое сопротивление и сравнительно компактные размеры. Но, как мы видим, на практике это всего лишь игольчатые радиаторы, которые применялись Советской промышленностью еще в 60-е годы.

ASUS Maximus II Formula

Действительно, такие радиаторы имеют очень большую площадь теплообмена.

BIOS Flashback – взгляд в прошлое

На наш взгляд это очень полезная функция для оверклокеров. Материнская плата имеет две микросхемы BIOS, и позволяет пользователю свободно между ними переключатся. Таким образом, мы получаем возможность при выходе новой версии BIOS, сначала зашить ее в запасную микросхему – протестировать, а потому уже принимать решение использовать ли ее далее. Или же мы можем в случае неисправностей в основной микросхеме восстановить ее работоспособность путем копирования BIOS из резервной.

Прямо как сохранения в играх!

Voltiminder LED – красная тревога

ASUS Maximus II Formula

За этим страшным названием скрывается очень простая и в тоже время полезная функция. Плата снабжена специальным светодиодом, который отображает величину напряжений на основных элементах платы интуитивно понятными цветами. Если «лампочка» загорелась ярко красным цветом – аккуратно, возможно вы заигрались разгоном!

ASUS EPU-6 Engine

ASUS Maximus II Formula

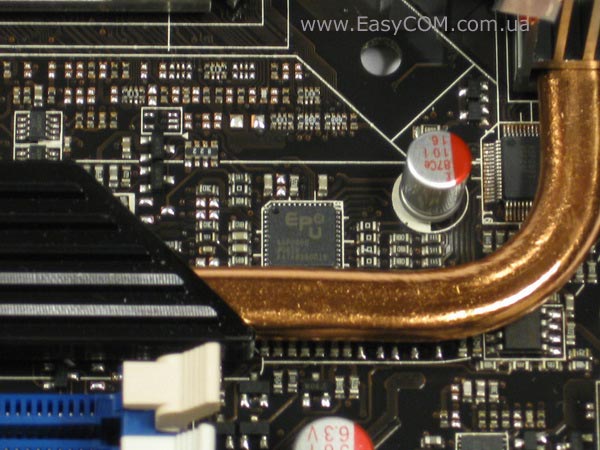

Уже привычная нам по платам серии P5Q микросхема EPU, предназначенная для организации функций энергосбережения. Она полезна для тех, кому надоели счеты за электроэнергию в астрономических цифрах - включили  данную функцию через простую и понятную утилиту и можете спокойно ставить компьютер на закачку на всю ночь – энергопотребление снижается до 80%.

COP EX

Еще одна изюминка серии RoG – функция предотвращения перегрева северного моста. Вы можете смело поднимать напряжение на северном мосте и не боятся того, что он перегреется. Данная функция также может быть задействована и для видеокарты.

Loadline Calibration

Также давно известная нам функция во многих материнских платах ASUS. Она позволяет держать напряжение питания процессора максимально стабильно и ровно, даже при больших нагрузках. Рекомендуется включать эту опцию для лучшего разгона процессора.

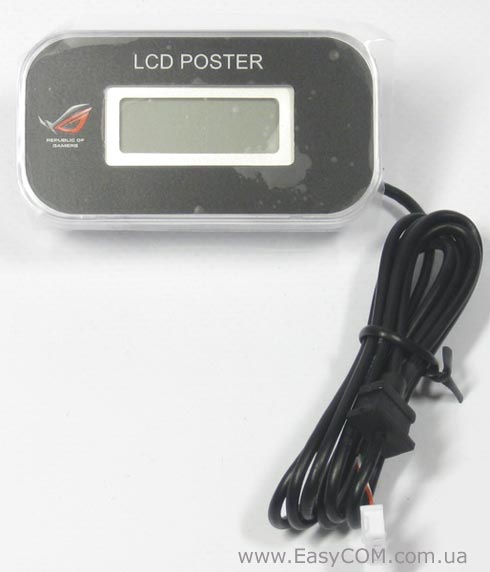

LCD Poster

Маленький экранчик на выносном кабеле очень удобен в эксплуатации. Он показывает информацию об этапах загрузки компьютера и в случае неисправности пишет, в чем проблема. Подобные решения применялись и ранее разными производителями материнских плат, однако они были встроены на плату и имели всего лишь 2 цифры на дисплее. Приходилось заглядывать в системный блок и по коду вычитывать вид неисправности. Подход же от ASUS полностью лишен таких недостатков.

А теперь рассмотрим строение платы более детально.

ASUS Maximus II Formula

Общая компоновка элементов достаточно удачная. Сразу же бросается в глаза массивная система охлаждения – она, так сказать, общая для обоих мостов и узла питания процессора, поскольку все радиаторы объединены тепловыми трубками.

ASUS Maximus II Formula

Кстати, сам узел питания процессора имеет аж 16 фаз. В последнее время это неотъемлемый атрибут на дорогих и престижных платах компании ASUS. Но в данной материнской плате инженеры пошли еще дальше – они применили 3-фазное питание для северного моста и 2-фазное для оперативной памяти, что должно благоприятно сказаться на разгоне этих компонентов. Радиаторы вокруг процессорного разъема выполнены со скосом, поэтому не должны доставлять хлопот при установке габаритных кулеров.

ASUS Maximus II Formula

А вот для кулеров видеокарт место организовано не сильно эффективно. Как видно на фото выше, под первой видеокартой остается 2 свободных слота – этого достаточно для установки кулера любых размеров и организации подачи воздуха. А вот под второй видеокартой останется всего один свободный слот, что может помешать установке большого кулера и ухудшить приток воздуха для двухслотовой системы охлаждения.

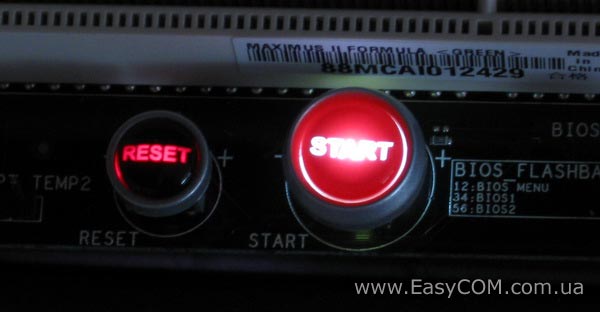

В самом низу платы находятся распаянные кнопки запуска и сброса…

ASUS Maximus II Formula

… которые, кроме полезности своих функций, придают плате вот такую замечательную иллюминацию в темное время суток.

ASUS Maximus II Formula

Расположение разъема IDE и большей части портов SATA очень удачное – шлейфы не будут путаться и мешать кабелям дополнительного питания для видеокарт.

ASUS Maximus II Formula

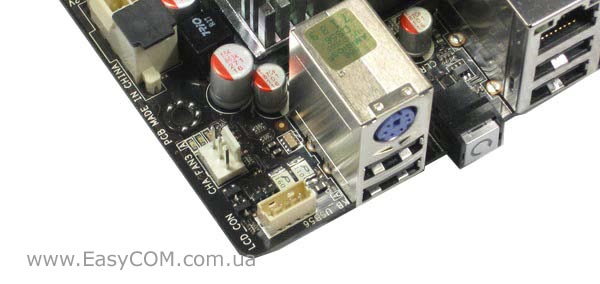

Для подключения LCD-Poster предназначен особый разъем в левом верхнем углу платы, так что вы его ни с чем не перепутаете.

ASUS Maximus II Formula

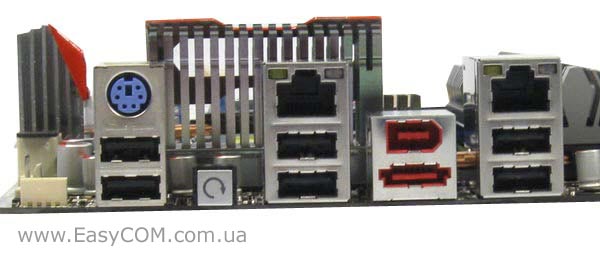

Задняя панель платы выглядит довольно тривиально. Один разъем PS/2 для клавиатуры, шесть USB портов, порт IEEE1394a и External SATA, два гигабитных порта LAN. И лишь маленькая кнопочка сброса настроек BIOS, при взгляде с этой стороны, придает плате статус оверклокерской.

ASUS Maximus II Formula

ASUS Maximus II Formula

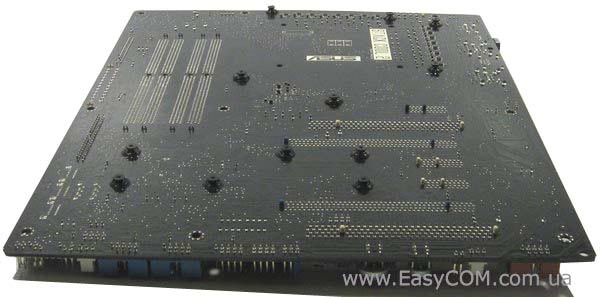

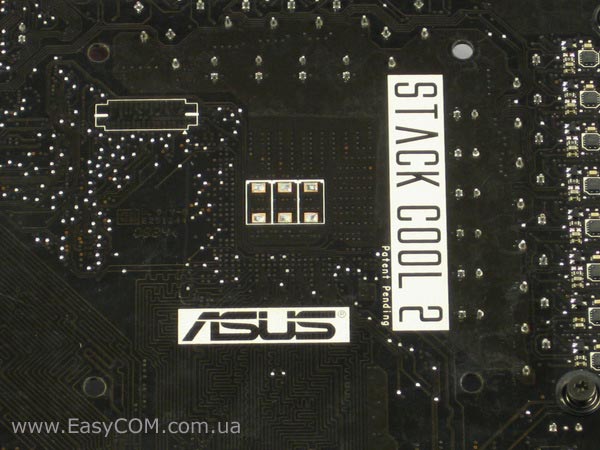

На обратной стороне платы есть пометка, что она выполнена по технологии Stack Cool 2. Напомним, что данная технология позволяет снизить температуру элементов платы с помощью медного теплораспределителя внутри текстолита. Также, на втором фото вы видите наличие специальных крепежных винтов, на которых держится массивная система охлаждения. Такой подход весьма удобен, в отличие от пластиковых клипс. Во-первых, винтовое крепление обеспечивает более качественную фиксацию и надежный прижим, а во-вторых, система охлаждения может легко и многократно сниматься для замены на более эффективную (например водоблок) или для смены термоинтерфейса.

С аппаратным обзором мы закончили, давайте заглянем в настройки BIOS.

ASUS Maximus II Formula

Никто из присутствующих в нашей лаборатории не удивился, что плата подобного класса при входе в BIOS первым делом открывает не закладку базовой информации «Main», а сразу же предлагает нам меню «Extreme Tweaker» из названия которого понятно его назначение – разгон и все что с ним связано.

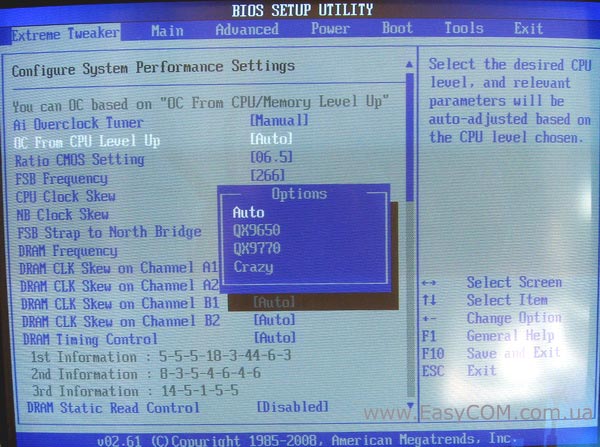

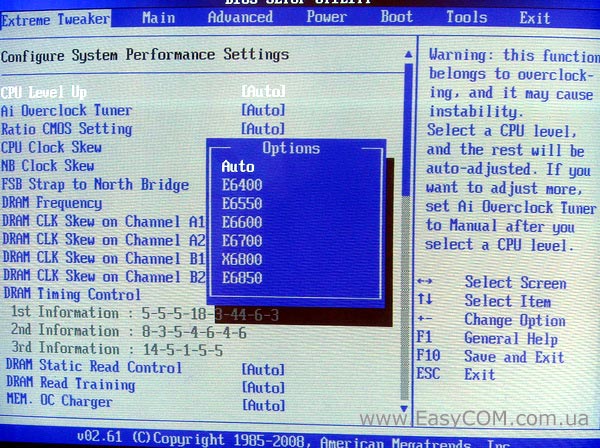

И первой же по списку нашему взору открывается главная «фишка» материнских плат серии RoG. Это функция автоматического разгона центрального процессора, называемая CPU Level Up. Она анализирует модель установленного в вашей системе процессора и предлагает разогнать его до характеристик более мощных «братьев» из серии.

Например, нашему старенькому Intel Core 2 Dou E6300 плата предложила почувствовать себя «экстремалом» и стать Intel Core 2 Dou X6800.

А для четырехъядерного Intel Core 2 Quad Q9550 она предложила сойти с ума в виде опции «Crazy». Насколько мы поняли, это означает, что процессор будет разогнан до характеристик несуществующей модели.

Стоить отметить, что данная функция работает довольно таки успешно, сбоев замечено не было.

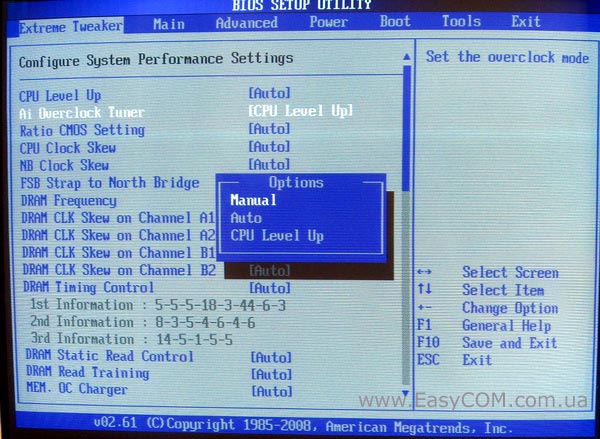

Следующий параметр позволяет нам определить режим работы материнской платы:

  • Auto – номинальный режим работы с автоматическими параметрами;
  • Manual – ручное управление всеми параметрами платы;
  • CPU Level Up – активизация данной функции.

Плата работает с процессорами, которые поддерживают опорную частоту системной шины 200/266/333/400 МГц, для чего у нее имеются определенные наборы настроек.

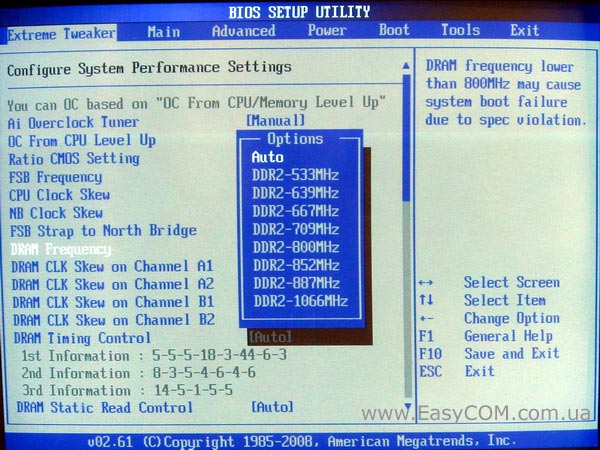

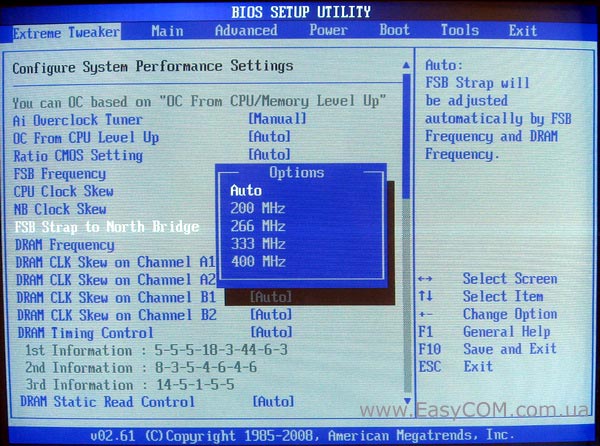

Естественно, изменение набора настроек для системной шины влечет за собой изменение набора поддерживаемых делителей памяти. В номинальных режимах плата поддерживает память с частотой от 533 до 1066 МГц. Но производитель гарантирует при разгоне поддержку памяти вплоть до 1200 МГц.

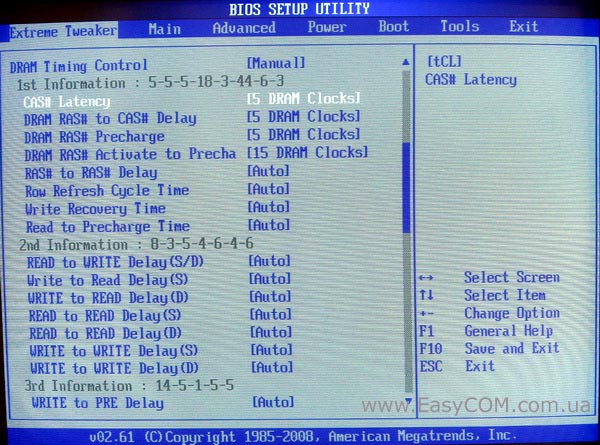

Как и все продвинутые платы ASUS на чипсете Intel P45 Express, Maximus II Formula имеет три пакета таймингов оперативной памяти и множество дополнительных настроек для оптимизации ее работы.

Также имеются фирменные опции, улучшающие разгонный потенциал платы.

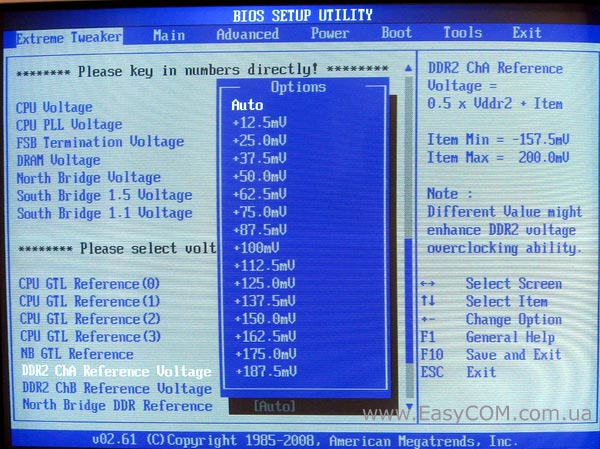

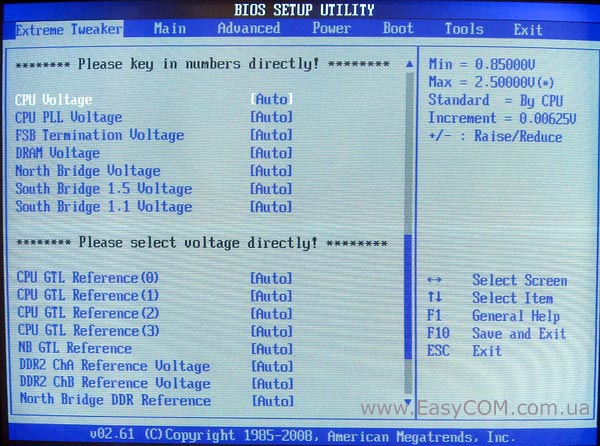

Очень порадовали настройки напряжения на все (!!!) элементы платы. Напряжение регулируется в широких пределах и с очень маленьким шагом. Обратите внимание на фото ниже – там видно, что плата позволяет регулировать напряжение на оперативной памяти отдельно для каждого канала.

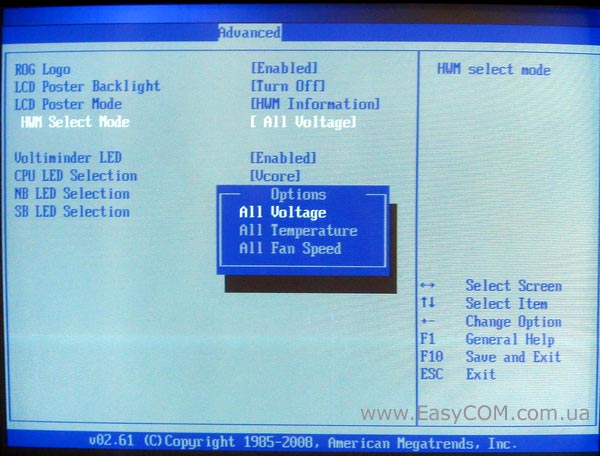

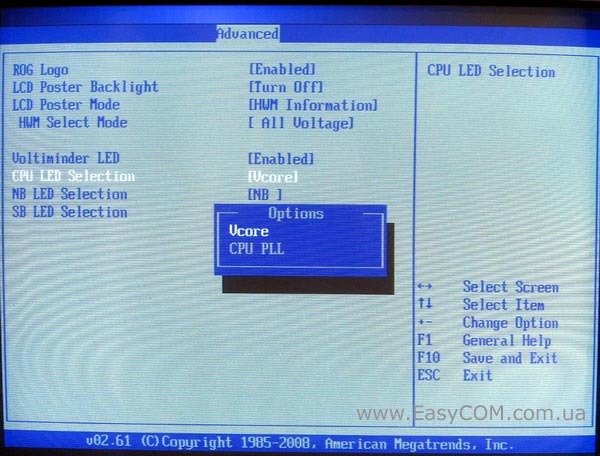

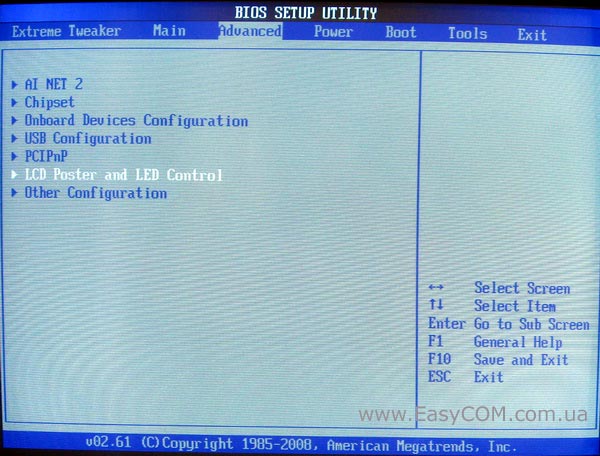

На вкладке «Advanced», помимо стандартных, находится также меню «LCD-Poster and LED Control», отвечающее за отображение диагностической информации на выносном цифровом табло.

В нем вы можете настроить тип отображаемой информации, и с какого датчика эта информация будет считываться.

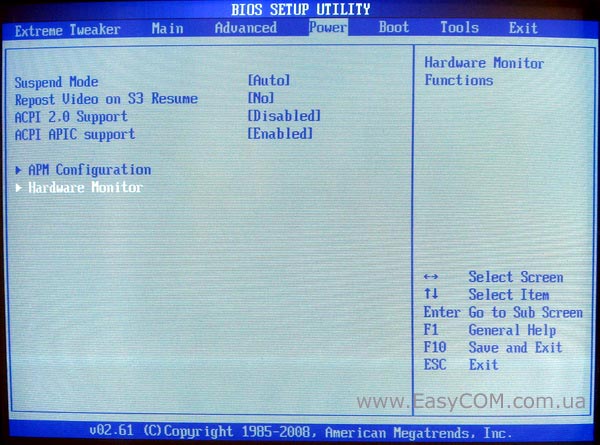

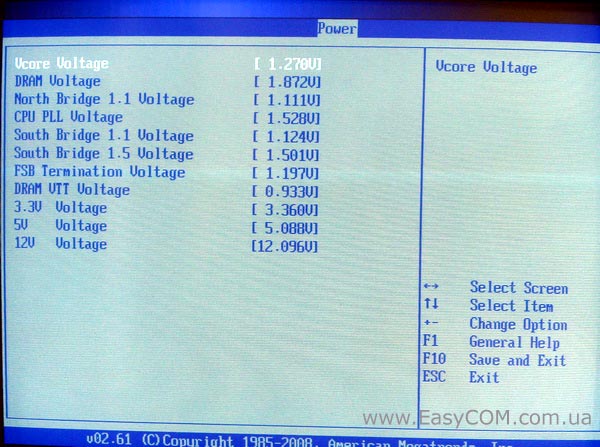

На вкладке «Power» находится немаловажный пункт меню, называемый «Hardware Monitor». Его задачами является отображение информации об элементах системной платы и процессоре. Давайте посмотрим, как он справляется с поставленными задачами.

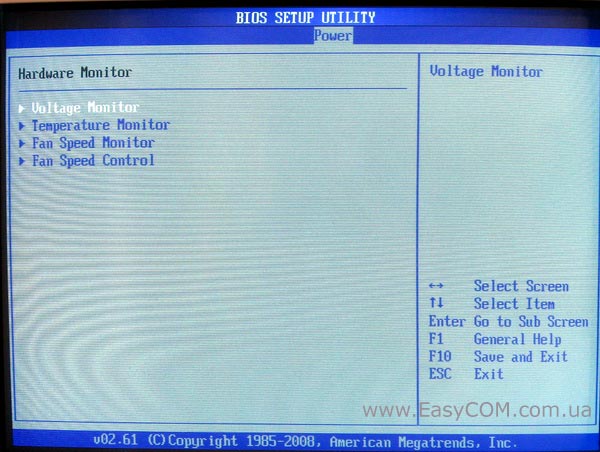

Нам предлагается четыре категории:

  • Voltage monitor – отображение информации о напряжениях;

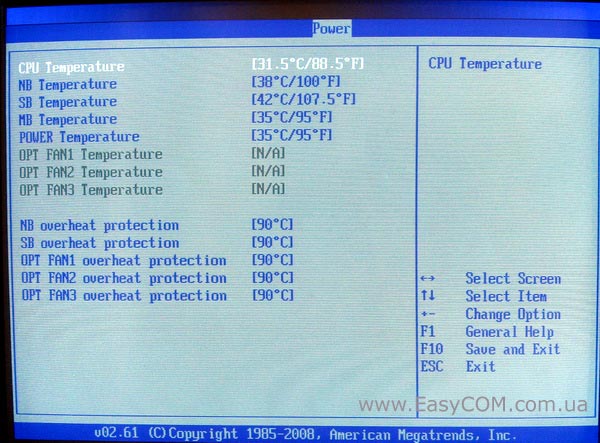

  • Temperature Monitor – отображение информации о температурах;

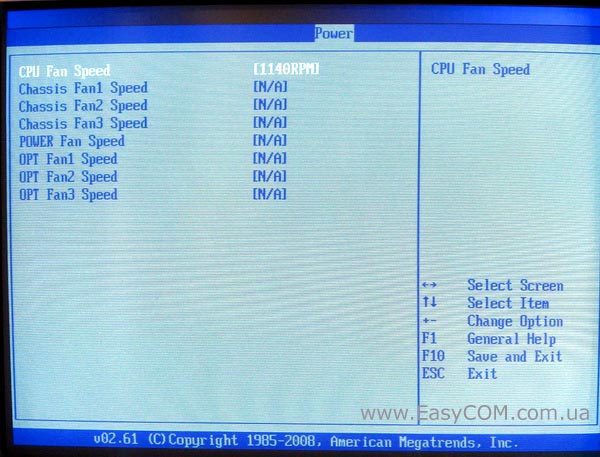

  • Fan Speed Monitor – отображение информации о скорости вращения вентиляторов;

  • Fan Speed Control – регулирование скорости вращения вентиляторов.

Как видно, каждое из представленных меню дает полную и понятную информацию.

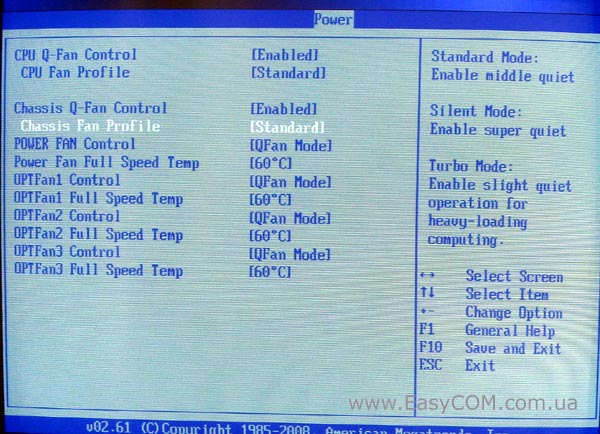

Также отметим отличную функцию регулирования оборотов вентиляторов. Скорость вращения изменяется для всех вентиляторов в широких пределах.

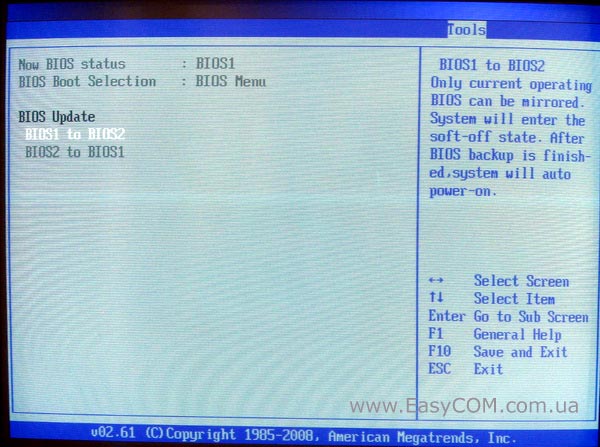

В меню «Tools» активизируется функция резервного копирования BIOS.

Для удобства восприятия, все настройки BIOS, предназначенные для разгона и тонкой настройки ASUS Maximus II Formula, сведены в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, XD bit, S4-state (для 45нм процессоров)





Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

400-1600

В зависимости от FSB Strap

Тактовый сигнал DRAM

DRAM clock skew

От -350 до +350

50 пс

Тайминги (задержки)



Полный набор трех линий



Технологии улучшения работы подсистемы памяти

DRAM Static Read Control

Auto, Enable, Disable.





DRAM Read Training

Auto, Enable, Disable.





MEM. OC Charger

Auto, Enable, Disable.





AI Clock Twister

Auto, Lighter, Light, Moderate, Strong, Stronger





AI transaction booster







Common Performance Level

5-31

1

Напряжение на процессоре

CPU Voltage

0,85-2,5

0,00625 В

Напряжение работы тактирующего чипа

CPU PLL Voltage

1,5-3,0105

0,01325 В

Напряжение шины FSB

FSB Termination Voltage

1,1-2,001

0,01325 В

Напряжение памяти

DRAM voltage

1,8-3,40325

0,01325 В

Напряжение северного моста

NB Voltage

1,1-2,054

0,01325 В

Напряжение южного моста 1.5

SB 1.5 Voltage

1,5-2,05625

0,01325 В

Напряжение южного моста 1.1

SB 1.1 Voltage

1,1-2,001

0,01325 В

Напряжение первого и второго каналов DDR2

DDR2 ChA (B) Reference Voltage

-157,5+200

2,5 мВ

Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.



Тактовый сигнал ЦП

CPU Clock Swek

от -100 до -1500

100 пс

Тактовый сигнал северного моста

NB Clock Swek

от -100 до -1500

100 пс

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная пам'ять

2x DDR2-800 1024 Mб Apacer

Видеокарта

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

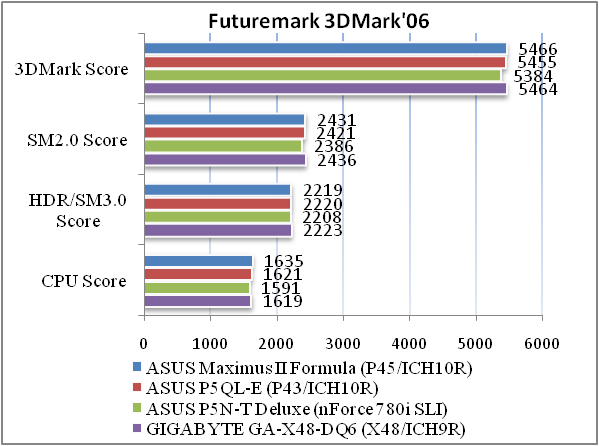

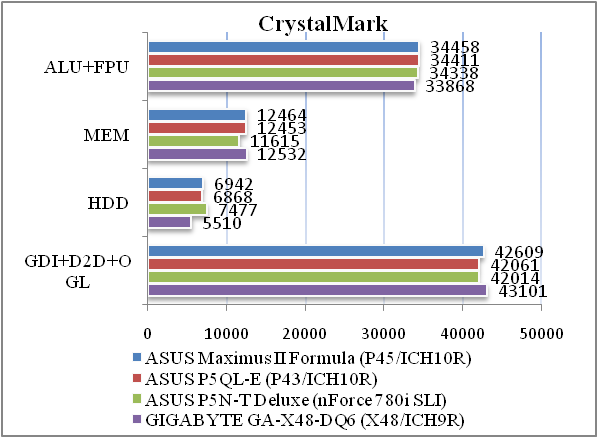

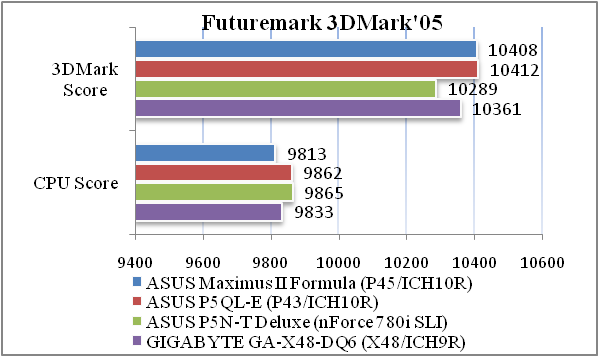

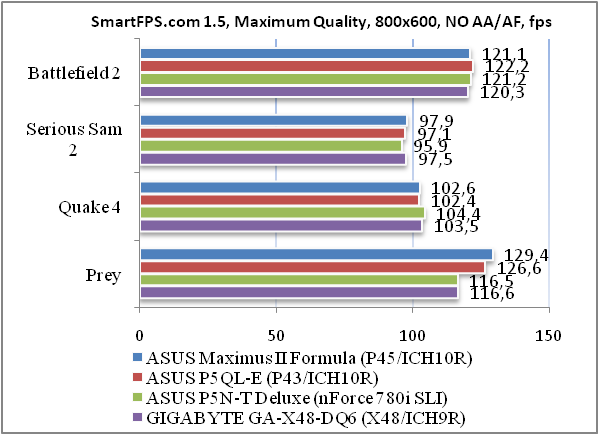

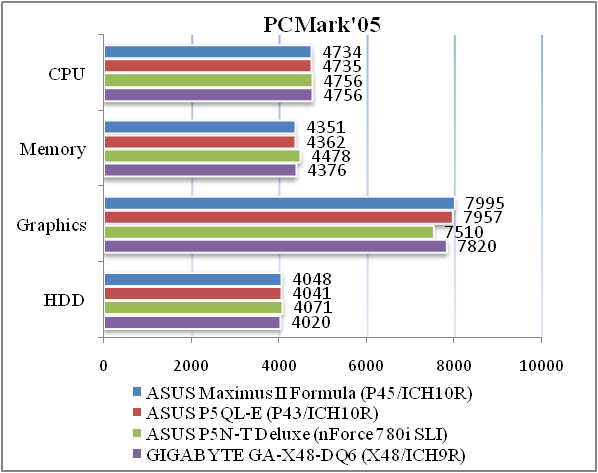

Мы протестировали плату в различных популярных тестовых пакетах. Результаты позволяют говорить о высоком уровне производительности, на уровне других решений на Intel P45 Express..

Тестирование звуковой карты SupremeFX X-Fi

Общие результаты (RightMark Audio Analyzer)

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21 -0.16

Очень хорошо

Уровень шума, дБ (А)

-85.1

Хорошо

Динамические диапазон, дБ (А)

85.3

Хорошо

Гармонические искажения, %

0.010

Хорошо

Гармонические искажения + шум, дБ(A)

-74.9

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-82.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.020

Очень хорошо

Общая оценка



Очень хорошо

И предлагаемая в комплекте звуковая карта показывает очень хорошие результаты, поэтому задумываться о замене ее будут только настоящие ценители звука, у которых есть соответствующая аудиосистема.

Разгонный потенциал

Как уже было отмечено выше, функция автоматического разгона работает успешно, однако она не позволяет раскрыть весь потенциал платы.

В ручном режиме данная плата показала следующие результаты по разгону процессора.

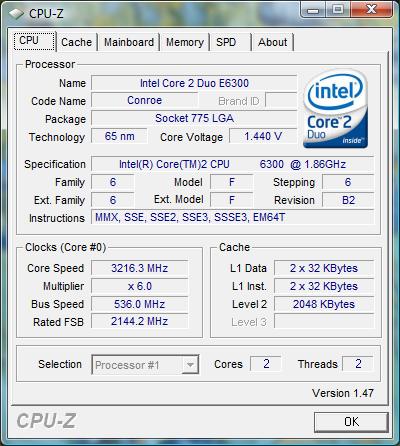

В паре с двухъядерным процессором плата взяла наивысшую для нашей тестовой системы планку в 536 МГц. Дальнейший разгон ограничивала оперативная память. Надо сказать, что частоту в 536 МГц материнской плате ASUS Maximus II Formula удалось покорить очень легко, буквально с первой попытки, а это о многом говорит.

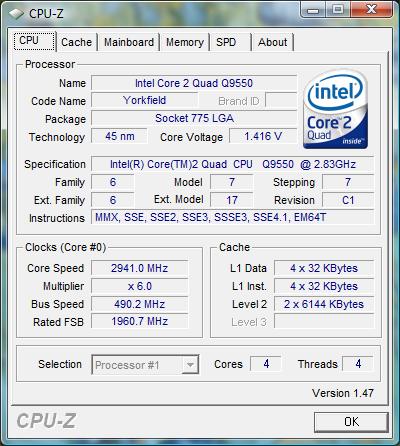

С четырехъядерным процессором частота системной шины успешно поднялась до отметки в 490 МГц, что также является очень высоким результатом.

В обоих случаях разгона система охлаждения элементов материнской платы успешно справлялась с поставленной задачей.

Выводы

Итак, подведем итоги. Плата получилась очень удачная, как и все платы ASUS на основе чипсета Intel P45 Express. Несмотря на то, что данный набор логики относится к среднему сегменту, материнская плата ASUS Maximus II Formula доказала, что он достоин использоваться в продуктах серии RoG, наряду с флагманскими Х38 и Х48.

К положительным особенностям платы стоит отнести хорошую систему охлаждения, дополнительные функции разгона, добротную звуковую карточку. Однако, не стоит забывать и об ограничениях. Например, данная плата поддерживает технологию ATI CrossFireX только в режиме PCI-e 2.0 x8+x8. Хотя, как показало наше предыдущее исследование, этого вполне достаточно для двух одночиповых видеокарт, но владелец такой недешевой материнской платы наверняка захочет использовать и двухчиповые графические ускорители.

Достоинства:

  • отличный разгонный потенциал;
  • хорошая комплектация;
  • множество дополнительных функций;
  • очень эффективная система охлаждения;
  • хороший дизайн и стильный внешний вид.

Недостатки:

  • относительно высокая стоимость;
  • поддерживает технологию ATI CrossFireX только в режиме PCIe 2.0 x8+x8.

Автор: Петр Носик

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленную для тестирования материнскую плату.

Также предлагаем почитать:
Справочник по настройкам BIOS

Статья прочитана раз(а)
Опубликовано : 18-11-2008
Подписаться на наши каналы
telegram YouTube facebook Instagram
