Обзор и тестирование материнской платы ASUS MAXIMUS VIII RANGER

В данном обзоре мы поговорим о новой материнской плате компании ASUS, выпущенной на основе флагманского чипсета Intel Z170, основные особенности которого мы изучили в обзоре модели GIGABYTE GA-Z170X-Gaming 3.

ASUS MAXIMUS VIII RANGER принадлежит к уже хорошо знакомой линейке игровых и оверклокерских моделей ASUS ROG. Она предлагает современное оснащение и ряд фирменных особенностей и доработок, призванных скрасить жизнь геймерам, а также высочайшее качество исполнения, дополненное оригинальным дизайном. Однако обо всем по порядку, а для начала давайте рассмотрим подробную техническую спецификацию тестируемой модели.

Спецификация материнской платы ASUS MAXIMUS VIII RANGER:

Производитель и модель	ASUS MAXIMUS VIII RANGER (rev 1.01)
Чипсет	Intel Z170
Процессорный разъем	Socket LGA1151
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформы Socket LGA1151
Частота используемой памяти	3400* / 3333* / 3300* / 3200* / 3000* / 2800* / 2666* / 2400* / 2133 МГц (*OC)
Поддержка памяти	4 x DDR4 DIMM-слота с поддержкой до 64 ГБ памяти
Слоты расширения	2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1
Дисковая подсистема	Чипсет Intel Z170 поддерживает: 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110) 2 x SATA 6 Гбит/с 2 x SATA Express (каждый совместим с 2 х SATA 6 Гбит/с) RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Intel WGI219V (10/100/1000 Мбит/с)
Звуковая подсистема	ROG SupremeFX 2015 8-канальный звук
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 4 x разъема подключения системных вентиляторов (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный)
Охлаждение	Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O	1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x LAN (RJ45) 2 x USB 3.0 1 х USB 3.1 (Type-C) 1 х USB 3.1 (Type-A) 4 x USB 2.0 1 x Optical S/PDIF out 5 x аудиопортов 1 х кнопка «USB BIOS Flashback»
Внутренние порты I/O	2 x USB 3.0, каждый с поддержкой подключения двух USB 3.0 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х ROG_EXT 1 x EXT_FAN 2 x SATA 6 Гбит/с 2 x SATA Express 1 х разъем TPM 1 x диагностический LED-индикатор 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 х разъем для подключения температурного сенсора 1 x кнопка «сброс CMOS» 1 х кнопка «Включение» 1 х кнопка «Перезагрузка» 1 х кнопка «MemOK!» 1 х разъем Thunderbolt 1 х переходник режима «LN2» 1 х разъем подключения температурных сенсоров
BIOS	128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 1 х инструмент ASUS CPU Installation Tool 1 х набор ASUS Q-Connectors 4 x кабеля SATA 1 х мостик 2-Way NVIDIA SLI 1 х заглушка интерфейсной панели
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

Материнская плата ASUS MAXIMUS VIII RANGER поставляется в картонной коробке с откидывающейся вверх крышкой, оформление которой выполнено в фирменном стиле линейки ASUS ROG. На лицевой стороне, помимо наименования компании-производителя и модели устройства, можно обратить внимание на ряд логотипов в нижней части, свидетельствующих о поддержке ОС Windows 10, технологий NVIDIA SLI и AMD CrossFireX, а также о возможности вывода изображения на дисплеи с разрешением 4K Ultra HD.

На обратной стороне откидывающейся вверх крышки расположено изображение самой материнской платы и описание следующих ее преимуществ:

• SupremeFX 2015 – предустановленный на материнской плате аудиокодек предлагает поддержку восьмиканального звука в высоком качестве благодаря наличию ЦАП ESS ES9023P и аудиоконденсаторов Nichicon. Во избежание негативного воздействия электромагнитных наводок используется технология экранирования. Также отметим наличие усилителя TI R4580I, способного улучшить воспроизведение аудио в наушниках с импедансом до 600 Ом. А в комплекте поставляется фирменное ПО Sonic Studio II, позволяющее активировать функцию виртуального воспроизведения звука в формате 7.1, а также предлагающее широкий спектр аудионастроек.
• Intel Ethernet – предустановленный сетевой контроллер обладает повышенной пропускной способностью и потребляет меньше ресурсов процессора, чем решения конкурентов.
• LANGuard – в составе LAN-порта используется специальный предохранитель, который поможет избежать повреждения системы вследствие удара статического электричества либо во время грозы.
• ROG GameFirst III – технология, призванная оптимизировать интернет-трафик с целью повышения приоритета онлайн-игр, что должно снизить задержки и, соответственно, сделать игровой процесс более комфортным. Также можно выбрать приоритетным «медиа-стриминг», VoIP либо обмен файлами.
• ROG KeyBot II – уникальная технология, которая позволяет записывать макросы и создавать функциональные кнопки даже для обычных клавиатур.
• Q-DIMM – для большего удобства пользователя слоты для установки модулей оперативной памяти оборудованы защелкой только с одной стороны.
• DRAM Over-current Protection – специальные предохранители защищают модули оперативной памяти и DIMM-слоты от повреждений вследствие повышенного тока и тока короткого замыкания.
• ESD Guards – специальные предохранители для повышенной степени защиты от электростатических разрядов.
• Stainless Steel Back I/O – интерфейсная панель выполнена из высококачественной нержавеющей стали c покрытием из оксида хрома. Она обладает повышенным сопротивлением процессам окисления, что делает ее в три раза более износостойкой.

На обратной стороне упаковки расположена краткая техническая спецификация новинки и схематическое изображение интерфейсной панели, а также находится повторное упоминание о ключевых особенностях.

Комплект поставки материнской платы ASUS MAXIMUS VIII RANGER вполне соответствует ее высокому уровню. Помимо привычного диска с ПО, руководства пользователя и заглушки интерфейсной панели, в коробке мы обнаружили:

• четыре SATA-шлейфа;
• набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
• инструмент ASUS CPU Installation Tool;
• наклейки с логотипом ASUS ROG;
• мостик NVIDIA SLI;
• дверной хэнгер.

Дизайн и особенности платы

Материнская плата ASUS MAXIMUS VIII RANGER оформлена достаточно сдержанно, но вместе с тем очень интересно, в присущем линейке ASUS ROG стиле. Привычный черный цвет выгодно дополняется оттенками серого, а также элементами красного цвета на радиаторах.

Компоновка набортных элементов выполнена очень грамотно, поэтому все порты и разъемы расположены на оптимальных местах по краям платы, а DIMM-слоты оснащены защелками только с одной стороны. В итоге никаких проблем со сборкой и дальнейшей эксплуатацией системы у вас не возникнет. В целом дизайн и компоновка ASUS MAXIMUS VIII RANGER заслуживают исключительно наивысших оценок.

Обратная сторона материнской платы встречает нас не только привычной опорной пластиной процессорного разъема и винтами крепления радиаторов, но и двумя опорными пластинами, размещенными под компонентами подсистемы питания процессора. Дополнительно они выполняют роль низкопрофильных радиаторов.

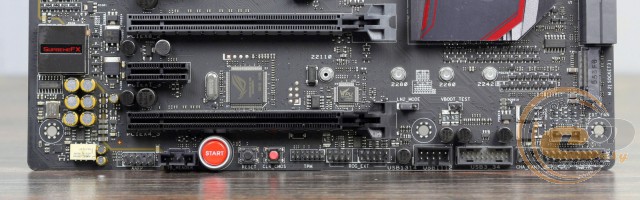

В нижней части печатной платы ASUS MAXIMUS VIII RANGER расположены следующие разъемы: колодка подключения аудиоразъемов передней панели; колодка «TB_HEADER» (для реализации интерфейса Thunderbolt); кнопки «Сброс CMOS», «Включение» и «Перезагрузка»; порт TPM, а также колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0, одна из которых совмещена с разъемом ROG_EXT, и одну USB 3.0. Всего на плате силами чипсета реализована поддержка восьми портов USB 2.0: четырех внутренних и четырех на интерфейсной панели. Что же касается USB 3.0, то их всего шесть: четыре внутренних и два внешних. Все они функционируют благодаря набору системной логики.

Возможности организации дисковой подсистемы представлены разъемом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 и M.2 22110), двумя портами SATA 6 Гбит/с и двумя SATA Express, каждый из которых совместим с двумя SATA 6 Гбит/с. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10. При этом имеется одно ограничение: если разъем M.2 Socket 3 функционирует в режиме «SATA», то два порта SATA 6 Гбит/с будут отключены.

Системная плата ASUS MAXIMUS VIII RANGER оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3400 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.0, кнопку «MemOK!», которая позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы, а также диагностический LED-индикатор.

Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z170, в то время как два других накрывают элементы подсистемы питания процессора.

В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 30,3°C (при разгоне – 30,5°C);
• верхний радиатор охлаждения элементов подсистемы питания процессора – 33,1°C (при разгоне − 36,2°C);
• нижний радиатор охлаждения элементов подсистемы питания процессора – 34,5°C (при разгоне − 35,5°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

Питание процессора осуществляется по усиленной 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400B со встроенной подсистемой управления энергопотреблением DIGI+ VRM. Все компоненты узла питания процессора отличаются высокой степенью надежности: используются долговечные японские твердотельные конденсаторы, эффективные МОП-транзисторы и улучшенные дроссели. Для подачи напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности материнской платы ASUS MAXIMUS VIII RANGER есть шесть слотов:

1. PCI Express 3.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 3.0 x1;
4. PCI Express 3.0 x16 (в режиме х8);
5. PCI Express 3.0 x1;
6. PCI Express 3.0 x16 (в режиме х4).

Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Само расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении два видеовыхода: HDMI и DisplayPort, обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.

Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Распределение сетевых ресурсов и приоритизацию трафика поможет осуществить фирменная технология ROG GameFirst III.

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке с дизайном SupremeFX 2015, который поддерживает аудиосистемы форматов 2/4/5.1/7.1 и обладает рядом фирменных особенностей, о которых мы упоминали в начале обзора.

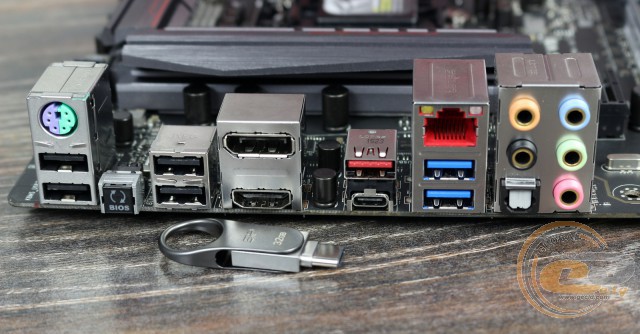

Интерфейсная панель модели ASUS MAXIMUS VIII RANGER включает в себя следующие порты:

• 1 x PS/2 Combo;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 x USB 2.0;
• 1 х USB 3.1 (Type-C);
• 1 х USB 3.1 (Type-A);
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x Optical S/PDIF out;
• 1 х кнопку «USB BIOS Flashback»;
• 5 x аудиопортов.

Данная конфигурация может быть смело охарактеризована как отличная, ведь в наличии есть не только все самое необходимое, но даже больше: два цифровых видеовыхода, большое количество портов USB (включая два высокоскоростных USB 3.1), а также удобное подключение многоканальной акустики и поддержка периферии PS/2. Дополнительно отметим функцию обновления прошивки BIOS с флэш-накопителя при помощи соответствующей кнопки.

У ASUS MAXIMUS VIII RANGER имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как четыре остальных предназначены для системных вертушек.
