Обзор и тестирование материнской платы ASUS P10S-C/4L

В октябре 2015 года компания Intel порадовала своих поклонников новыми процессорами серии Intel Xeon E3-1200 v5, вместе с которыми появилась и пара чипсетов для их поддержки: Intel C236 и Intel C232. Ранее мы уже познакомили вас с несколькими универсальными моделями материнских плат на их основе, который могут использоваться как в десктопных системах, так и в серверной среде. А теперь хотим представить менее универсальное, но от того не менее интересное серверное решение − ASUS P10S-C/4L.

Эта модель создана в формате ATX и обладает целым рядом преимуществ, которые по достоинству оценят системные администраторы. Но даже если вы не относитесь к таковым – не спешите закрывать страницу, ведь всегда интересно взглянуть на что-то неординарное и необычное, что нельзя встретить в среде обычных материнских плат. Например, много ли вам известно моделей с поддержкой четырех гигабитных LAN-контроллеров и пяти интерфейсов RJ45? Почему контроллеров четыре, а интерфейсов пять – обязательно расскажем далее.

Спецификация

Упаковка и комплектация

Материнская плата ASUS P10S-C/4L поставляется в достаточно лаконично оформленной упаковке, на сторонах которой можно обнаружить только наименование компании-производителя и наклейку с сервисной информацией.

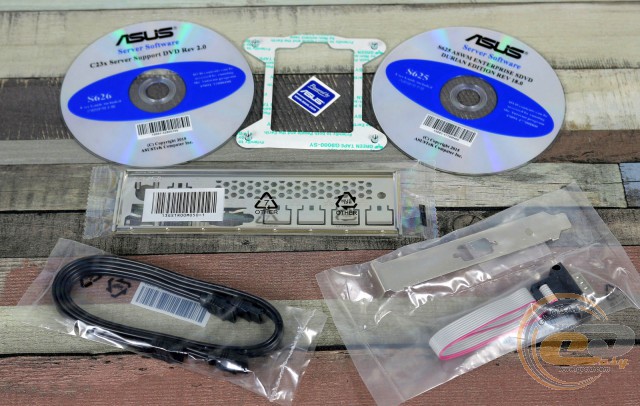

В коробке мы обнаружили следующий набор аксессуаров:

• диски с драйверами и утилитами;
• бумажную документацию;
• два кабеля SATA;
• выносную панель с портом COM;
• заглушку интерфейсной панели.

Дизайн и особенности платы

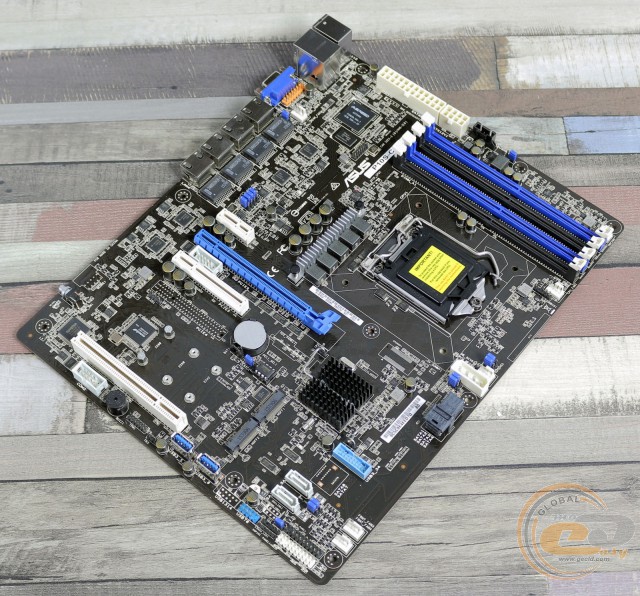

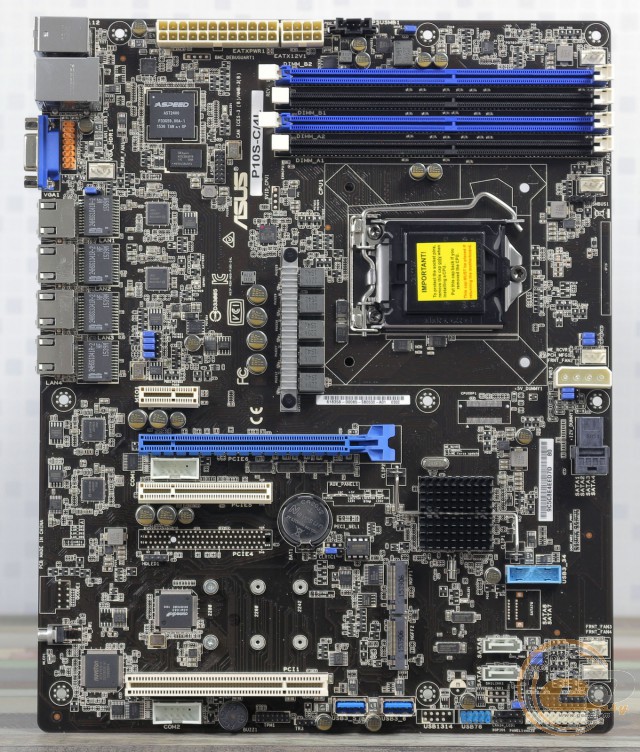

Тестируемая модель выполнена на печатной плате формата ATX (305 x 244 мм) и отличается оптимизированной под использование в серверных, так называемых юнитных корпусах, компоновкой. Как видим, процессорный разъем и слоты для установки модулей оперативной памяти развернуты на 90 градусов по сравнению с привычными для большинства пользователей моделями, а разъемы питания перебрались в верхнюю часть текстолита. Также отметим, что DIMM-слоты оборудованы защелками только с одной стороны, поскольку вторая их сторона примыкает к краю платы, что могло бы затруднить процесс замены ОЗУ.

Что же касается оформления ASUS P10S-C/4L, то в серверных решениях по важности оно занимает, пожалуй, последнее место, поэтому останавливаться на нем мы не будем.

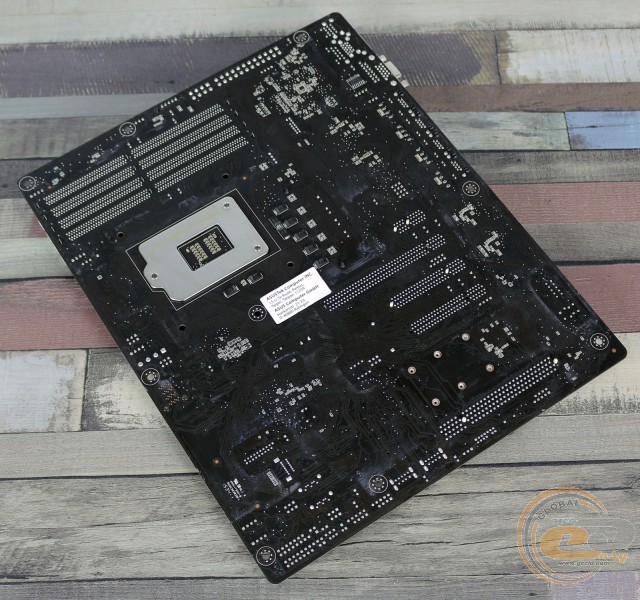

На обратной стороне, помимо опорной пластины процессорного разъема, можно обратить внимание на несколько компонентов подсистемы питания, которым, по всей видимости, не нашлось места на лицевой стороне.

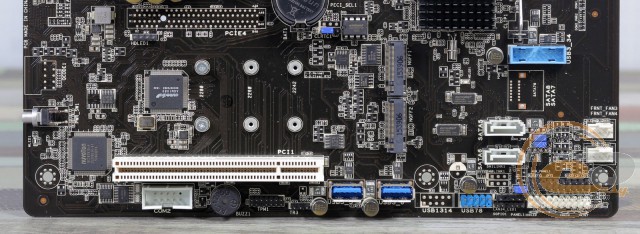

В нижней части печатной платы ASUS P10S-C/4L расположены следующие элементы: порты COM и TPM, небольшой системный динамик, который существенно упрощает диагностику возможных проблем, колодка подключения фронтальной панели, колодка подключения датчика вскрытия корпуса системного блока, колодка подключения LED-индикации работы LAN-портов и два порта USB 3.0 Type-A. Последние, к примеру, позволят подключать портативные накопители для установки, восстановления или диагностики системы, что очень удобно и рационально.

Дополнительно отметим две колодки для активации портов USB: одну USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка четырех портов USB 2.0: двух внутренних и двух на интерфейсной панели. Что же касается USB 3.0, то их шесть: четыре внутренних и два внешних. Все порты USB обслуживаются силами чипсета Intel C232.

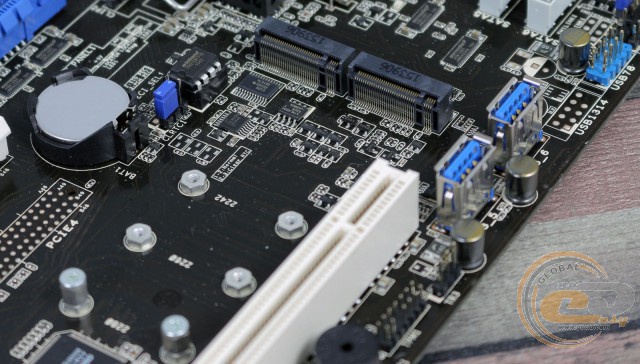

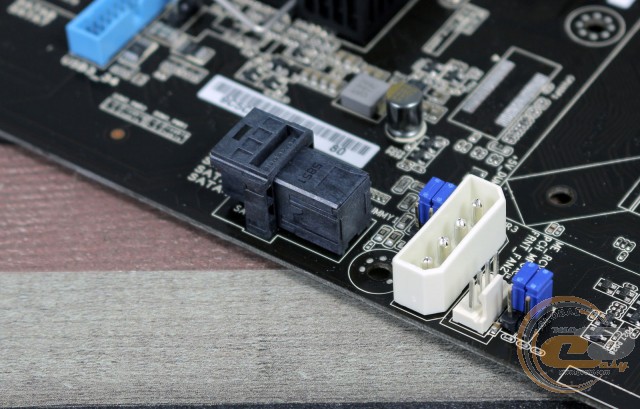

Возможности организации дисковой подсистемы представлены двумя разъемами M.2 Socket 3 с пропускной способностью 32 Гбит/с (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280), двумя портами SATA 6 Гбит/с и разъемом mini-SAS HD, который поддерживает подключение четырех устройств SATA 6 Гбит/с. При желании можно объединить пару M.2-накопителей в RAID-массив для увеличения скоростных показателей или сохранности данных. Но есть и одно ограничение: серые порты SATA 6 Гбит/с будут отключены при установке M.2-накопителей в режиме SATA.

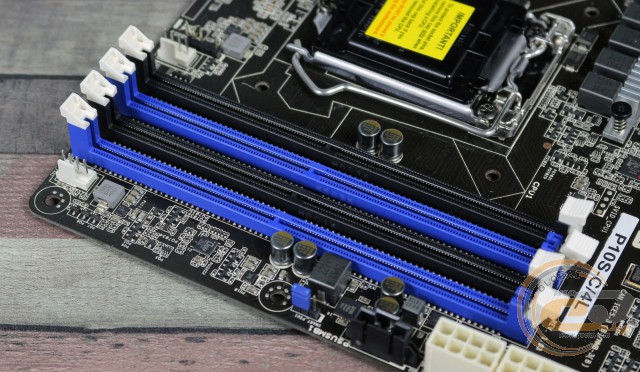

Системная плата ASUS P10S-C/4L оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули с ECC-коррекцией и без нее, работающие на частотах до 2133 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

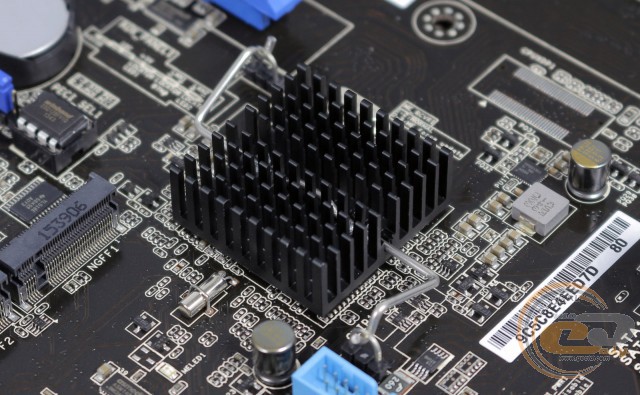

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel C232, в то время как второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 34°C;
• радиатор на полевых транзисторах – 39°C;
• дроссели подсистемы питания процессора – 40°C.

Учитывая хорошие температурные показатели, а также возможность подключить до пяти системных вентиляторов, переживать о перегреве ключевых компонентов точно не стоит, даже при работе в режиме 24/7.

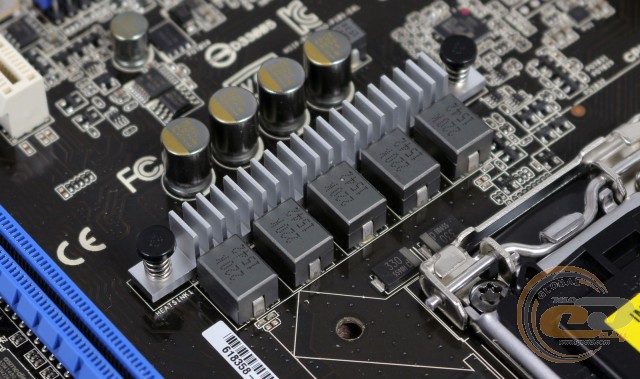

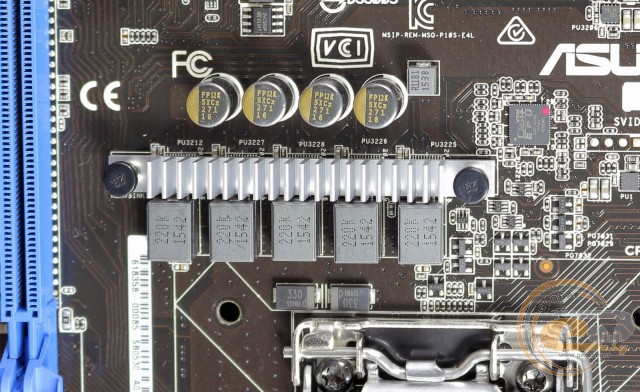

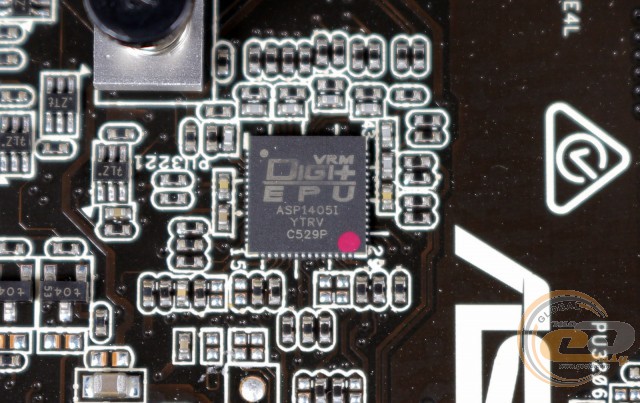

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ASP1405I со встроенной подсистемой управления энергопотреблением DIGI+ VRM, а в составе элементной базы используются твердотельные конденсаторы с заявленным сроком службы в 136,9 лет при температуре не выше 65°C и ферритовые дроссели Beat Thermal Choke III.

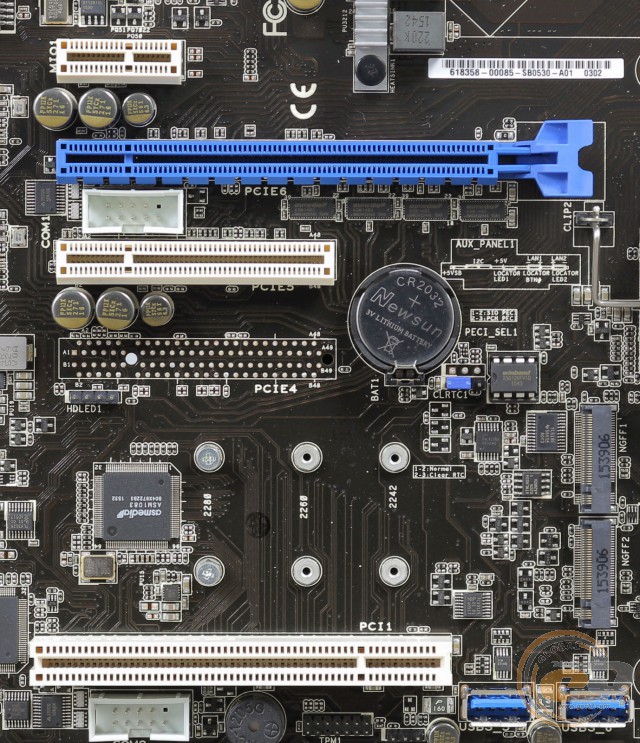

Для расширения функциональности ASUS P10S-C/4L у пользователя есть в распоряжении четыре слота:

1. MIO;
2. PCI Express 3.0 x16;
3. PCI Express 3.0 x8;
4. PCI.

Первый слот хоть и является по факту PCI Express 3.0 x1, однако предназначен исключительно для подключения одной из дискретных звуковых плат ASUS MIO. В остальном же можно отметить поддержку PCI, а также наличие двух разъемов PCI Express 3.0, которые подключены к процессору и делят между собой все доступные 16 линий стандарта PCI Express 3.0. Соответственно, если вы установите плату расширения в слот PCI Express 3.0 x8, то пропускная способность PCI Express 3.0 x16 также будет ограничена только восемью линиями.

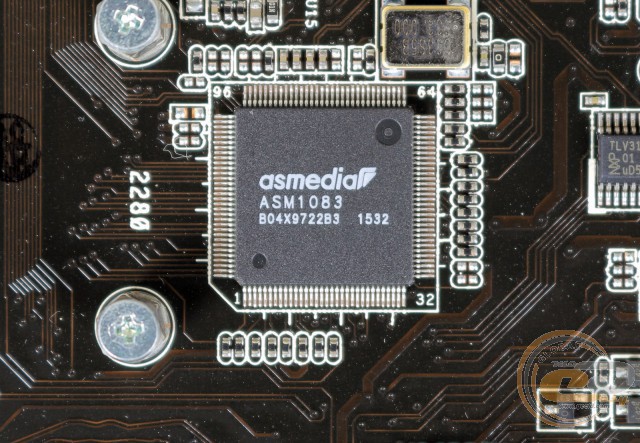

Поскольку чипсет Intel C232 не поддерживает интерфейс PCI, то функционирование соответствующего слота реализовано при помощи моста ASMedia ASM1083.

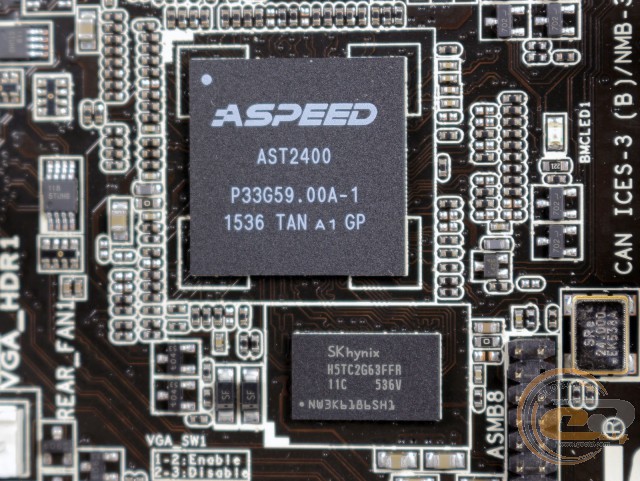

Для обеспечения системы минимально необходимыми возможностями вывода графики на плате присутствует процессор Aspeed AST2400, который обладает 32 МБ видеопамяти SK hynix H5TC2G63FFR. В свою очередь для подключения монитора предназначен видеовыход D-Sub.

Вы можете спросить: «А как же быть с процессорами Intel Xeon E3-1200 v5, оснащенными интегрированной графикой?» В данном случае ответ прост: их графическое ядро не будет использовано, поскольку чипсет Intel C232 не поддерживает его работу. Кстати, список поддерживаемых процессоров также не включает в себя модели серий Intel Core i5 и Core i7.

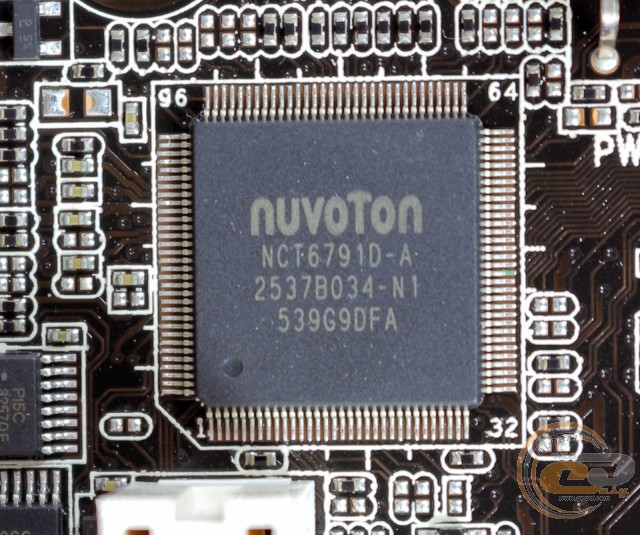

Возможности Multi I/O возложены на микросхему NUVOTON NCT6791D-A, которая управляет работой системных вентиляторов, портами COM и PS/2, а также обеспечивает мониторинг.

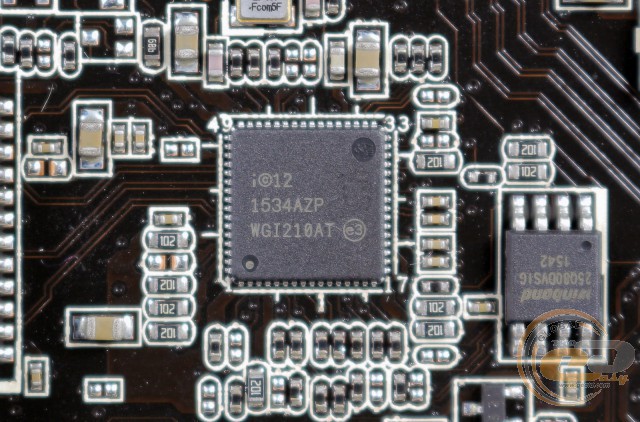

Для поддержки четырех сетевых интерфейсов служат четыре гигабитных LAN-контроллера Intel WGI210AT. Подобная конфигурация отлично подойдет для реализации виртуальных машин. А благодаря технологии LAN teaming можно существенно поднять общую пропускную способность.
