Материнская плата ASUS P5B-VM SE

01-11-2007

Выбор недорогой и производительной платформы, предназначенной в большей степени для работы с офисными приложениями, приводит к мысли подобрать материнскую плату с интегрированной графической картой. Основными достоинствами такого решения являются: экономия средств, которые должны были пойти на приобретение внешней видеокарты, а также меньшее общее энергопотребление системы, обеспечивающей только необходимый минимум производительности видеоподсистемы. Сейчас на рынке существует масса интересных подобных предложений. Одно из них, так сказать, попало в наши руки – это материнская плата ASUS P5B-VM SE из серии P5B прошлогоднего релиза, на чипсете G965. В этом году  Intel выпустила новые чипсеты G31, G33, Q35 и G35 оснащенные встроенными графическими ускорителями. Если сравнивать возможности встроенных графических ядер предыдущей и новой линейки чипсетов, то они стали не намного лучше. Так, например, только чипсет G35 получил поддержку DirectX 10, Shader Model 4.0, OpenGL 2.0 и частоту ядра равную 667 МГц, а чипсеты G31/G33 имеют очень схожие с G965 характеристики видеоядра и соответственно производительность. Основными преимуществами новых чипсетов являются поддержка 1333 МГц системной шины и поддержка, готовящихся к выпуску процессоров выполненных по 45 нм технологии. Но оба эти достоинства пока мало интересны, если собирается недорогая рабочая система, а именно такие чаще всего и нужны, когда речь идет об экономии. Зато, благодаря выходу новых решений, немного подешевели материнские платы на чипсетах предыдущего поколения. А пока еще остаются в продаже такие модели как ASUS P5B-VM SE, не сильно уступающие новым моделям по возможностям, но при этом имеющие более привлекательную стоимость.

ASUS P5B-VM SE

Спецификация материнской платы ASUS P5B-VM SE:

Производитель

ASUS

Модель

P5B-VM SE

Северный мост

Intel G965

Южный мост

Intel  ICH8

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4

Системная шина, МГц

1066 / 800 /533  МГц

Используемая память

DDR2 800 / 667 / 533 МГц

Поддержка памяти

4 x 240-контактных DIMM  двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

VGA

Intel GMA X3000
High Definition Video Processing  с максимальным разрешением 2048 x 1536 @ 75Гц
Максимальное использование до 256MB оперативной памяти
Поддержка DX 9, OpenGL 1.5, Pixel Shader 3.0

Дисковая подсистема

Южный мост ICH8 поддерживает:
4 x Serial ATA 3.0 Гб/с

Дополнительный контроллер JMB368 поддерживает:
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Realtek ALC883, 6-канальный High-Definition Audio кодек коаксиальный S/PDIF

Поддержка LAN

Сетевой контроллер Attansic L1 PCI-E Gigabit LAN

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на северном и южном мосте

Разъемы для вентиляторов

1 x CPU
1 x корпусного вентилятора

Внешние порты I/O

2 x PS/2 порт для подключения клавиатуры и мыши
1 x LPT
1 x COM порт
1 x VGA
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 канальный аудио выход

Внутренние порты I/O

6 x USB
1 x FDD
4 х SATA
1 x IDE
1x S/PDIF выход
Аудио разъемы передней панели
System panel connector
Chassis Intrusion

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Возможности разгона

Изменение частоты: FSB , PCI-Express, памяти.
Изменение напряжения на: памяти.

Фирменные технологии

ASUS C.P.R.
ASUS Q-Fan
ASUS CrashFree BIOS 3
ASUS EZ Flash 2
ASUS MyLogo 2

Комплектация (важное)

1 x SATA кабель
1 x SATA переходник питания SATA
1 x UltraDMA кабель
1 x FDD кабель
Инструкция и руководство
2 х CD с драйверами и ПО

Форм-фактор Размеры, мм

microATX   9.6"x 8.4"
244 x 213

Сайт производителя

http://www.asus.com/

Свежая версия BIOS может быть скачана с официальной страницы.

Средняя цена

Посмотреть в price.ua.
Посмотреть в price.ru.

intel g965

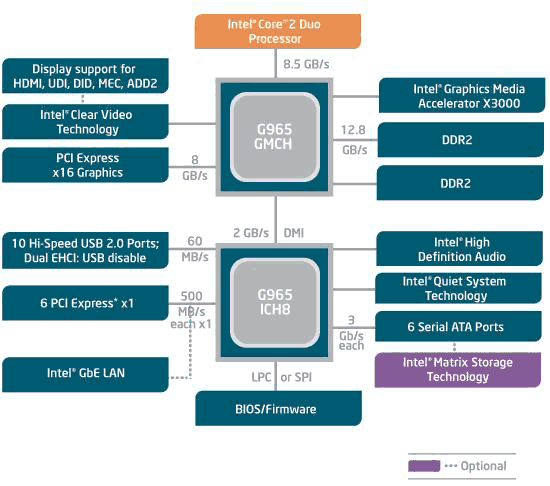

Сначала рассмотрим архитектуру чипсета Intel G965.  Этот чипсет поддерживает память DDR2-800 и только 1066 МГц системную шину. Южные мосты серии ICH8 имеют 10 портов USB 2.0 и до шести портов Serial ATA. Функцию графического ядра выполняет Intel GMA X3000,  имеющий частоту встроенного RAMDAC 400 МГц и  способный поддерживать максимальное разрешение 2048x1536 при 75 Гц вертикальной развертки.  Чипсет Intel G965 поддерживает технологию Intel Clear Video, обеспечивающую улучшенные возможности воспроизведения видео высокой четкости, четкое изображение с улучшенным преобразованием чересстрочной развертки и расширенные возможности управления цветом ProcAmp.

ASUS P5B-VM SE

Материнская плата ASUS P5B-VM SE упакована в черно-синюю картонную коробку, на которой отмечена поддержка операционной системы  Windows Vista, процессоров Intel с четырехъядерной архитектурой и наличие интегрированного видеоускорителя Intel GMA X3000.

ASUS P5B-VM SE

На обратной стороне упаковки размещена фотография материнской платы ASUS P5B-VM SE и сделан опять акцент на поддержке четырехъядерных процессоров и наличии фирменных утилит:

  • ASUS CrashFree BIOS 3  - утилита автоматически восстанавливающая поврежденный BIOS. Ею можно воспользоваться  применив  идущий в комплекте CD, а также флеш-носитель или Floppy-диск, содержащие файл обновленной версии BIOS.
  • ASUS EZ Flash 2  - утилита, позволяющая обновить версию BIOS прямо из меню его настройки, и исключает необходимость использования DOS утилит перепрошивки BIOS и загрузочной дискеты.
  • ASUS Q-Fan - технология автоматического управления скоростью вращения процессорного вентилятора.
  • ASUS MyLogo 2 – утилита, конвертирующая графические файлы в 256-цветовое  изображение нужного формата для загрузочного фона BIOS.

ASUS P5B-VM SE

Комплектация материнской платы ASUS P5B-VM SE:

  • два CD-диска с ПО и драйверами к Windows XP и Vista;
  • руководство пользователя на английском языке, краткая инструкция по установке,
  • шлейф FDD,
  • шлейф UltraDMA 133/100/66;
  • шлейф Serial ATA;
  • переходник питания к устройствам SATA;
  • фирменная наклейка;
  • заглушка на заднюю панель корпуса.

ASUS P5B-VM SE

Материнская плата ASUS P5B-VM SE распаяна на текстолите форм-фактора microATX. Компоновка платы очень хорошая и не имеет серьезных замечаний. Так как ASUS P5B-VM SE относится к классу бюджетных, то надежные полимерные конденсаторы установили лишь в узле стабилизации питания процессора (VRM), а все остальные конденсаторы на материнской плате с обычным жидким электролитом. Для охлаждения северного моста, который выполняет функции видеоускорителя, на нем установлен алюминиевый радиатор стандартного среднего размера, покрашенный в черный цвет.

ASUS P5B-VM SE

На южном мосту установлен маленький алюминиевый радиатор, также выкрашенный в черный цвет и промаркированный названием компании «ASUS».  Южный мост Intel ICH8 поддерживает четыре порта SATA II, без возможности формирования RAID-массивов. Для поддержки единственного разъема IDE, расположенного с нижнего края ASUS P5B-VM SE, установлен дополнительный контроллер JMB368  поддерживающий Ultra DMA 133/100/66/33. Джампер  сброса настроек BIOS размещен под 24-контактным разъемом питания, с правого края материнской платы. Разъем фронт-панели не имеет цветовой маркировки, к тому же в комплекте отсутствует, привычный для материнских плат ASUS, специальный Q-коннектор, поэтому при подключении нужно будет руководствоваться приведенной рядом схемой или инструкцией. Зеленый светодиодный индикатор наличия на материнской плате дежурного питания запаян между разъемами PCI и южным мостом.

ASUS P5B-VM SE имеет два  слота PCI, один  PCIE х1, а также один слот для видеокарты PCIE х16.  С левой стороны на материнской плате установлен HDA кодек шестиканального звука Realtek ALC883, и сетевой  контроллер  Attansic L1, поддерживающий режимы 10/100/1000 Мбит/с. Аудио разъем фронт панели расположен внизу с левой стороны, и поддерживает подключение, как в формате HDA, так и AC`97.

ASUS P5B-VM SE

Кроме этого,  на нижнем крае материнской платы расположены четыре порта USB и еще два распаяны возле панели ввода/вывода. Здесь же, возле  разъемов ввода/вывода, в текстолите материнской платы сделано монтажное отверстие для  модуля WiFi, который может быть установлен на более функциональной модификации платы или можно попробовать докупить отдельно.

ASUS P5B-VM SE

Стабилизатор питания процессора на материнской плате ASUS P5B-VM SE трехканальный.

ASUS P5B-VM SE

На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши,  три переключаемых аудио порта, четыре разъема USB, разъем RJ45 для сетевых соединений, параллельный LPT, последовательный COM порт и VGA видеовыход.

ASUS P5B-VM SE

На материнской плате ASUS P5B-VM SE есть два разъема для вентилятора. Один 4-контактный для процессорного кулера расположен с правой стороны от процессорного разъема, а другой 3-контактный для корпусного вентилятора находится выше слотов  оперативной памяти.

BIOS

В материнской плате ASUS P5B-VM SE используется AMI BIOS, с достаточно малым набором настроек, необходимых для разгона.

Настойки, касающиеся разгона, находятся в разделе «Advanced».

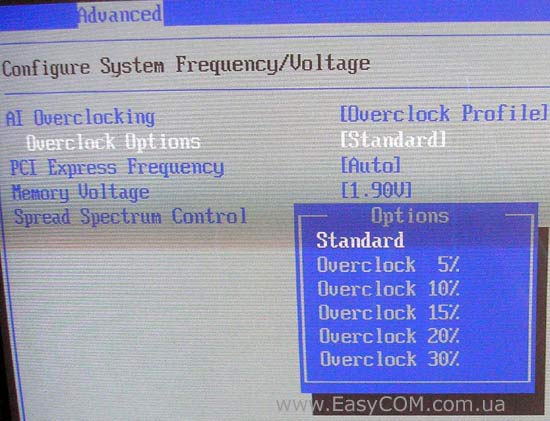

В разделе «JumperFree Configurstion» можно установить «Оверлокерский профиль», пропорционально повышающий тактовую частоту системной шины на 5%, 10%, 15%, 20% и 30%.

В режиме «пользовательской» настройки можно изменять тактовую частоту FSB от 100 МГц до 400 МГц при помощи ручного ввода и изменять частоту шины PCI Express от 90 до 150 МГц с шагом 1 МГц, а также выбрать напряжение питания модулей питания оперативной памяти 1,8 В или 1,9 В.

В подразделе «CPU Configuration» можно активировать следующие технологии процессоров Intel:

  • В пункте «CPU ratio adjustment» можно активировать пользовательский режим и фиксировать множитель процессора от 6х до мах;
  • «C1E Support» - разрешает  отключение блоков процессора во время бездействия системы, чтобы уменьшить его энергопотребление;
  • «Hardware Prefetcher» - включает режим аппаратной предварительной выборки данных из памяти, что должно немного увеличить производительность;
  • «Adjacent Cache Line Prefetch» - включает режим, позволяющий производить предварительную выборку смежных строк кеша. В случае отключения данной опции осуществляется предварительная выборка лишь одной 64-байтной строки 128-байтного сектора.
  • «Max CPUID Value Limit» - данная опция необходима при использовании процессоров новой архитектуры Core 2 Duo совместно со старыми операционными системами, такими как Windows 95/98/Me. При ее активации (Enable) занижается  «индефикационный номер» (CPUID) процессора, который стандартно инициализируется операционной системой при загрузке. Это позволяет не включать новые инструкции процессора, которые «не понятны» операционным системам, и таким образом избежать конфликта.
  • «Vanderpool Technology» - технология, позволяющая одновременно получать доступ к аппаратным средствам двум операционным системам, основной и гостевой, которая запущена на виртуальной машине.
  • «CPU TM function» - разрешение «тротлинга» процессора (пропуск тактовых импульсов, снижение тактовой частоты и рабочего напряжения) в случае его перегрева.
  • «Execute Disable Bit» - разрешение поддержки программно-аппаратного механизма защиты от переполнения буфера, механизма используемого многими вредоносными программами для нанесения ущерба или проникновения в систему.
  • «PECI» - включение технологии Platform Environment Control Interface, которая обеспечивает самостоятельную обработку показаний термодатчиков и активизирует функцию автоматического управления скоростью вращения процессорного кулера и корпусных вентиляторов.

Подраздел Chipset / North Bridge Configuration включает следующие настройки:

  •  «DRAM Frequency» - позволяет установить делитель для оперативной памяти DDR2-533/667/800,
  • «Configure DRAM Timing by SPD» - активирует возможность изменять тайминги оперативной памяти (CL, RCD, RP, RAP);
  • «Memory Hole» - разрешение данного параметра запрещает использование обычным программам в области памяти 15-го мегабайта, что позволяет увеличить скорость обращения к устройствам ввода/вывода.
  •  «Initiate Graphic Adapter» - устанавливает очередность инициализации видеоускорителя. Возможные настройки: [IGD], [PCI/IGD], [PCI/PEG], [PEG/IGD], [PEG/ PCI].
  • «Internal Graphics Adapter» - включает интегрированный видеоускоритель и устанавливает размер кадрового буфера для 2D приложений по умолчанию.  Возможные настройки: [Disable], [Enabled, 1MB], [Enabled, 8MB]. При использовании большого разрешения рабочего стола следует выбрать настройку с большим значением.
  • «PEG Force x1» - позволяет выделить для слота PCI-E x16 только одну линию данных.
  • В меню «Video Function Configuration» можно включить режим DVMT, который позволяет динамически изменять величину используемой памяти для интегрированного графического ядра. Кроме того, количество выделяемой оперативной памяти для нужд интегрированного видеоускорителя можно зафиксировать равным 128 Мб или 256 Мб.

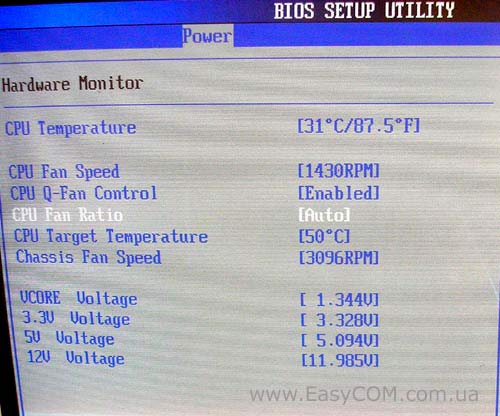

В окне Hardware Monitor можно следить за:
- температурой процессора;
- скоростью вращения процессорного кулера, и корпусного вентилятора;
- напряжением питания ядра процессора;
- величиной напряжения основных линий питания 3.3В, 5В, 12В.

В пункте «CPU Q-Fan Control» можно активировать фирменную технологию автоматического управления скоростью вентилятора процессорного кулера Q-Fan. Для оптимизации технологии, желательно в пункте «CPU Target Temperature» в процентах  задать минимальный порог скорости подключенного вентилятора от 20% до 90 % с шагом 10% (по всей видимости, здесь нужно учесть параметры вентилятора и, с расчетом что 12В – 100%, установить его минимальное рабочее напряжение). Кроме того, в пункте «CPU Target Temperature» нужно задать температуру, которой будет соответствовать минимальная скорость.

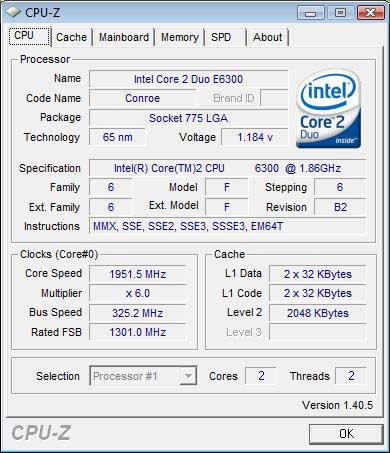

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту только до 325 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

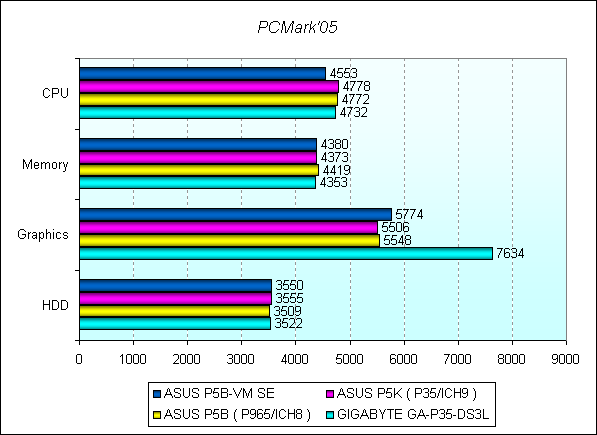

Материнская плата  ASUS P5B-VM SE показывает хороший уровень производительности. Большая разница результатов в графическом тесте PCMark`05 была получена из-за применения разных версий драйверов видеокарты.

Тестирование материнской платы на интегрированном видеоускорителе Intel GMA X3000

PCMark'05

Intel GMA X3000

Score

3979

CPU

4687

Memory

4346

Graphics

1925

CrystalMark



ALU+FPU

34089

MEM

11522

GDI+D2D+OGL

8390

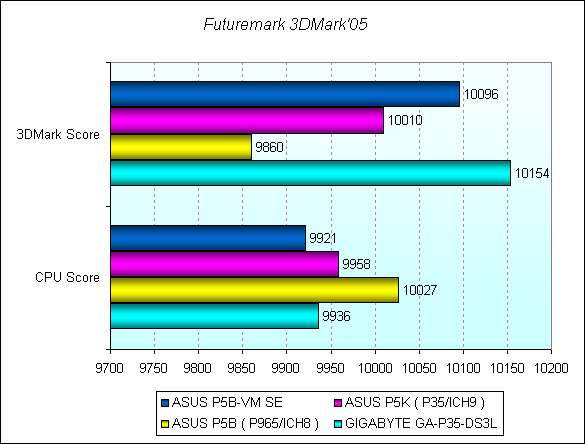

Futuremark 3DMark'05



3DMark Score

717

CPU Score

6021

Futuremark 3DMark'06



3DMark Score

323

SM2.0 Score

152

HDR/SM3.0 Score

n/a

CPU Score

1505

SmartFPS.com 1.5( 800x600 (60Hz),NO AA/AF,) fps



Serious Sam 2

7

Quake 4

4,1

Prey

4,2

Результаты графического ядра  Intel GMA X3000 довольно слабые, как для 3D-ускорителя. С таким уровнем производительности, вряд ли выйдет нормально поиграть в какую-нибудь современную игру, но надеемся, что люди, подбирающие подобные платформы, на это и не сильно рассчитывают, потому как, интегрированный видеоускоритель – это, в первую очередь, просто адаптер для вывода изображения на монитор.

Выводы

Материнская плата ASUS P5B-VM SE является очень хорошим вариантом, как для офисного компьютера, так и для домашней системы перед которой ставятся в основном те же задачи, плюс работа с мультимедийными приложениями. Хотя, ASUS P5B-VM SE относится к старой линейке материнских плат и не имеет поддержки последних процессоров Intel, но она демонстрирует хорошую производительность. Плюсом ASUS P5B-VM SE есть относительно неплохой интегрированный видеоускоритель Intel GMA X3000. Поскольку графические ядра GMA X3500 и GMA X 3100  новых чипсетов G35 и G33 еще не демонстрируют заметный отрыв производительности, то людям, которым просто  нужна платформа со встроенным видео, не следует делать поспешные выводы и гнаться за «новизной». Вероятно, есть смысл немного сэкономить и, пока еще есть такая возможность, приобрести данный продукт. Возможности материнской платы ASUS P5B-VM SE, в плане разгона, не очень выдающиеся, так как напряжение питания модулей памяти нельзя поднять выше 1,9 В и совершенно отсутствует регулировка напряжения на процессоре, но даже при этом можно осуществить «безопасный» разгон и повысить производительность на 20-30%.

Достоинства:

  • высокая производительность;
  • интегрированный видеоускоритель Intel GMA X3000;
  • доступная стоимость.

Недостатки:

  • отсутствие поддержки процессоров работающих на 1333 МГц системной шине и выполненных по 45 нм технологии;
  • слабые возможности разгона;
  • один слот PCI-E x1;
  • отсутствие DVI выхода.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
