Обзор материнской платы ASUS P5P41T LE
В конце прошлого года компанией ASUS, как и другими игроками рынка, был обновлен модельный ряд материнских плат под процессорный разъем LGA775, в первую очередь в связи с плановым отказом компании-партнера Intel от чипсета P45 Express, как конкурентной основы при комплектации массовых производительных ПК для уже появившихся Intel Core i3 и Core i5. В ассортименте ASUS появился целый спектр новых решений на хорошо знакомом чипсете Intel G41 Express, используемом для недорогих плат. Наиболее заметной особенностью новых плат ASUS на этом чипсете стала поддержка оперативной памяти стандарта DDR3, которую ранее можно было использовать только в решениях на старших чипсетах. Благо память DDR3 теперь стала заметно доступнее, а DDR2 после этого шага становится еще менее перспективной. При этом были обновлены не только платы предлагающие использовать возможности встроенного в чипсет видеоадаптера Intel GMA X4500, зачастую имеющие форм-фактор microATX и ориентированные на офисные или совсем недорогие ПК, но и полноразмерные решения, в которые однозначно нужно будет установить более производительную дискретную видеокарту, т.к. интегрированная осталась деактивированной.
К первому ряду новинок, которые полноценно используют возможности чипсета сейчас можно отнести:
-
ASUS P5G41TD-M PRO является наиболее функциональной в серии благодаря поддержке всего спектра видеовыходов HDMI, DVI и VGA, исполнению по ASUS Xtreme Design и расширенным возможностям разгона.
-
ASUS P5G41T-M имеет чуть меньшие возможности, т.к. лишена поддержки видеовыхода DVI, 8-канального аудиовыхода на интерфейсной панели и расширенных возможностей разгона.
-
ASUS P5G41T-M LE лишена большинства мультимедийных функций, т.к. для подключения монитора предлагает использовать интерфейсы DVI и VGA и не имеет цифрового выхода S/PDIF для многоканального звука.
-
ASUS P5G41T-M LX является самой компактной и простой в серии, предлагая минимум возможностей, но зато имеющая реализованные на интерфейсной панели выхода COM и LPT, которые обеспечат возможность подключения старой периферии.
Расширяют модельный ряд плат использующих встроенный видеоадаптер гибридные решения, которые предлагают возможность использовать память типов DDR2 и DDR3, что удобно при апгрейде системы, в которой использовались модули первого типа, т.к. сейчас на памяти можно сэкономить, но в будущем, при необходимости замены вышедших со строя планок или расширении банков памяти, можно покупать более доступные и менее дефицитные DDR3. К таким решениям относятся ASUS P5G41C-M и ASUS P5G41C-M LX.
Плата ASUS P5G41C-M является гибридной версией ASUS P5G41T-M, обеспечивая относительно высокий уровень мультимедийоности благодаря наличию выходов HDMI и оптического S/PDIF на интерфейсной панели.
А материнская плата ASUS P5G41C-M LX расширяет возможности ASUS P5G41T-M LX поддержкой и DDR2-модулей, обеспечивая высокую гибкость в конфигурировании самых доступных систем.
Куда более интересно смотрятся недорогие платы на Intel G41 Express, в которых не используется встроенная видеокарта, а их функциональность увеличена за счет исполнения в формате ATX, как минимум по высоте, обеспечивая возможность установить больше плат расширения. Кроме того, в системах, которые будут собраны на их основе, однозначно будет установлена дискретная видеокарта, которая обеспечить заметно большую производительность, чем Intel GMA X4500. Такие платы уже нельзя рассматривать только как недорогую основу офисного компьютера, ведь на них можно собрать и достаточно производительный игровой компьютер. К обновленным решениям такого уровня на Intel G41 Express относятся платы ASUS P5P41TD, ASUS P5P41C и ASUS P5P41T LE.
Плата ASUS P5P41TD обеспечивает максимальные возможности расширения в этом классе в основном благодаря наличию четырех слотов для памяти типа DDR3, хотя, судя по отзывам на форумах, далеко не любыми емкими модулями можно их заполнить все одновременно. При этом обеспечивается и совместимость с не самой новой периферией через интерфейсы COM и LPT.
Плата ASUS P5P41C фактически повторяет возможности ASUS P5P41TD, хотя и имеет более простую звуковую подсистему, зато обладает возможностью использовать модули памяти DDR2 или DDR3.
Героиней же данного обзора будет плата ASUS P5P41T LE, которая является наиболее доступной «полноразмерной» основой для игрового компьютера начального и даже среднего уровня в ассортименте компании.
Спецификации материнской платы ASUS P5P41T LE
Производитель |
ASUS |
Модель |
P5P41T LE |
Чипсет |
Intel G41 + Intel ICH7 |
Процессорный разъем |
Socket 775 |
Поддерживаемые процессоры |
Core2 Quad/Core2 Extreme/Core2 Duo/Pentium dual-core/Celeron dual-core /Celeron Processors |
Системная шина, МГц |
1333/1066/800 |
Используемая память |
DDR3 1333(O.C.)/1066/800 |
Поддержка памяти |
2 x 240-контактных DIMM до 8 ГБ |
Слоты расширения |
1 x PCIe x16 2.0 |
Дисковая подсистема |
4 x SATA 3.0 Гб/с |
LAN |
Сетевой LAN-контроллер Atheros L1E Gb LAN (10/100/1000) Мбит/с |
Звуковая подсистема |
6-канальный High-Definition Audio кодек ALC662 |
Питание |
24-контактный разъем питания ATX |
Охлаждение |
Алюминиевые радиаторы на чипсете |
Разъемы для вентиляторов |
1 x CPU |
Внешние порты I/O |
1 x PS/2 (клавиатура) |
Внутренние порты I/O |
2 x USB 2.0/1.1 (до 4 дополнительных) |
BIOS |
8 Мб ПЗУ |
Фирменные технологии |
ASUS CrashFree BIOS 3 |
Комплектация |
Руководство пользователя |
Форм-фактор, размеры, мм |
ATX |
Сайт производителя |
Новые версии BIOS и драйверов можно скачать со страницы поддержки. |
Плата упакована в картонную коробку с качественной цветной полиграфией. На лицевой стороне упаковки указаны: название модели, информация о поддерживаемых процессорах, готовности работы платы в среде Windows 7, а так же наличие гигабитного LAN-контроллера и таких фирменных технологий как Turbo Key, Express Gate и EPU.
На обратной стороне упаковки показан внешний вид платы и с помощью простых и понятных пиктограмм указаны основные особенности изделия, а также на разных языках описаны некоторые отличительные черты платы, о которых было заявлено на лицевой стороне упаковки.

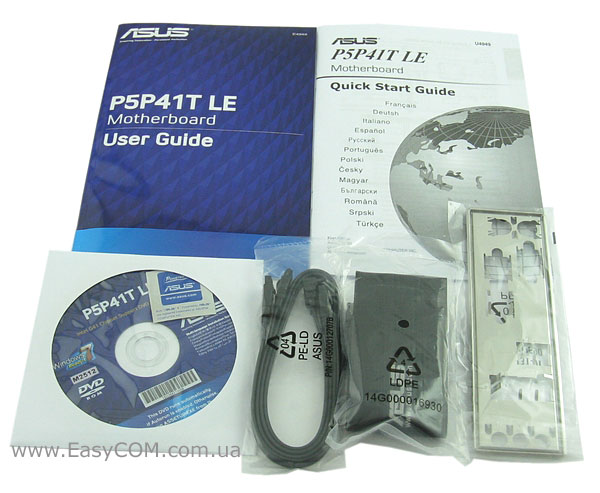

В комплект поставки материнской платы ASUS P5P41T LE входит следующее:
- руководство пользователя;
- 2x SATA-кабеля;
- 1x UltraDMA 100/66/33 кабель;
- заглушка задней панели I/O Shield;
- диск с драйверами и утилитами.
Данная комплектация стандартна для материнских плат такого уровня, в ней есть все необходимое для сборки и начала работы на компьютере, но ничего более.
Материнская плата ASUS P5P41T LE выполнена в форм-факторе ATX, однако ее размеры в ширину были несколько сокращены (ширина составляет 183 мм, вместо стандартных 244 мм) вследствие некоторого уменьшения функциональных возможностей. При взгляде на P5P41T LE видно, что даже при своих сокращенных размерах она имеет низкую плотность элементов, на ней много свободного от каких бы то ни было компонентов места. Следовательно, разработчикам не составило труда рационально расположить на плате все внутренние порты, разместив их по краям платы.
Четыре порта SATA 2.0 и разъем IDE расположены достаточно удобно. Плата снабжена всего двумя разъемами под оперативную память, с поддержкой двухканального режима, а максимальный объем ОЗУ определен 8 ГБ. Охлаждение греющихся элементов платы обеспечивают 2 алюминиевых радиатора.
Среди недостатков компоновки можно отметить, разве что, только то, что при использовании графического ускорителя с крупногабаритной системой охлаждения будет перекрыт доступ к ближайшему слоту PCIE x1 и батарейке CMOS.
Подсистема питания процессора построена по 3-фазной схеме с использованием дросселей «в броневых» сердечниках и конденсаторов с твердым электролитом. Несмотря на поддержку материнской платой процессоров Core 2 Quad, хорошо разогнать «четырехъядерник», вероятнее всего, не выйдет из-за относительно простой схемы питания, которой окажется явно недостаточно. Ещё один минус – 4-контактный разъём дополнительного питания ATX12V, что тоже не предрасполагает к разгону четырехъядерных процессоров.
На заднюю панель материнской платы ASUS P5P41T LE выведены следующие порты:
- два PS/2 для клавиатуры или мыши;
- 1 разъем COM;
- 4 разъема USB;
- разъем RJ45 для сетевых соединений;
- 3 аналоговых разъемов для подключения 6-канального звука;
- 1 LPT разъем.
Из своеобразных достоинств ASUS P5P41T LE стоит отметить наличие уже устаревших COM и LPT-портов, что позволит существенно расширить количество подключаемых к плате устройств, будь то старый принтер, модем или даже мышка.
