Обзор и тестирование материнской платы ASUS P5QL-E

Недавно нами была протестирована материнская плата от компании GIGABYTE GA-EP43-DS3, которая позиционируется как основа для мультимедийно-игрового комплекса начального уровня, так как создана на чипсете Intel P43 Express и не имеет некоторых функций, представленных в более дорогих моделях этой серии, но, зато, обеспечивает неплохие показатели производительности и отличается доступной ценой.

Сегодня мы поговорим о подобном решении от главного конкурента GIGABYTE – компании ASUS. Перед вами ASUS P5QL-E. Эта плата основана на том же наборе системной логики Intel P43 Express, который является младшим в четвертой серии. Какие отличия бросаются в глаза с первого взгляда? Так, на ASUS P5QL-E в качестве южного моста используется микросхема Intel ICH10R, буква «R» говорит о поддержки RAID-массивов. С другой стороны, плата от GIGABYTE имеет дополнительный разъем PCI Express x4, что позволяет поставить на нее две видеокарты и попробовать организовать «бюджетный» вариант CrossFire. Но давайте не будем спешить с выводами, а подробно рассмотрим характеристики, фирменные технологии и результаты тестирования ASUS P5QL-E, а потом подведем итоги.

Спецификация

Производитель	ASUS
Модель	P5QL-E
Чипсет	Intel P43 Express \ Intel ICH10R
Процессорный разъем	LGA 775
Поддерживаемые процессоры	Intel Core 2 Extreme / Intel Core 2 Quad / Intel Core 2 Duo / Intel Pentium Dual-Core / Intel Celeron
Системная шина, МГц	*1600/1333/1066/800 МГц *частота 1600 МГц доступна только в режиме разгона
Поддерживаемая память	4х DIMM, двухканальная архитектура до **16 Гб DDR2 частота работы 1066/800/667/533 МГц **32-битные Windows определит не больше 3ГБ оперативной памяти.
Слоты расширения	1 x PCIe 2.0 x16 2 x PCIe x1 3 x PCI
Дисковая подсистема	Южный мост Intel ICH10R поддерживает: 6 x SATA 3 Гбит/с, поддержка технологии Intel Matrix Storage. Возможность создания RAID массива 0, 1, 5, 1+0. Контролер PCIe Storage (JMicron JMB363) поддерживает: 1 x UltraDMA 133/100/66 Мбит/с для двух PATA устройств; Внешний разъем eSATA 3 Гбит/с.
Звуковая подсистема	Кодек 8-канального Realtek ALC1200 High Definition Audio Поддержка технологий: DTS Surround Sensation Ultra PC (Jack-Detection, Multi-streaming, Front Panel Jack-Retasking ); ASUS Noise Filter.
Поддержка LAN	Atheros L1E Gigabit LAN контроллер. Поддержка функций: AI NET 2.
Питание	Основной 24-контактный разъем EATX Дополнительный 8-контактный разъемы EATX 12V
Охлаждение	Алюминиевые радиаторы на чипсете и южном мосте
Разъемы для вентиляторов	1 x разъем процессорного вентилятора  2 x разъема для системных вентиляторов 1 x разъем вентилятора блока питания
Внешние порты I/O	1 x PS/2 Клавиатура 1 x PS/2 Мышь 1 x S/PDIF выход (Коаксиальный + Оптический) 1 x IEEE1394a 1 x LAN(RJ45) порт 6 x портов USB 2.0/1.1 1 x eSATA 6 х  аудио разъемов
Внутренние порты I/O	3 х USB разъема поддерживающие 6 USB 2.0 портов 1 х FDD разъем 1 x IDE разъем 1 x IEEE1394a 1 x S/PDIF Out 1 х COM разъем 1 х CD вход Разъем системной панели Аудио разъем передней панели
BIOS	8 Mb Flash ROM, DMI 2.0, AMI BIOS, PnP, WfM 2.0 SM BIOS 2.5
Фирменные технологии	Энергосберегающие технологии: - ASUS EPU - Six Engine; - ASUS 3rd Generation 8-phase Power Design; - AI Nap. Технологии бесшумного охлаждения: - ASUS Fanless Design: stylish heatsink ASUS EZ DIY: - AI Direct Link - ASUS Q-Shield - ASUS Q-Connector - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Express Gate ASUS MyLogo 2
Комплектация	Руководство пользователя, 1 х заглушка на заднюю панель корпуса ASUS Q- Shield Q-connector 1 x UltraDMA 133/100/66 кабель 1 x FDD кабель 1 x SATA кабель данных 1 x SATA кабель питания 1 х DVD с драйверами и программным обеспечением: ASUS PC Probe II, Anti-virus software (OEM version), ASUS Update, ASUS AI Suite.
Форм-фактор Размеры, мм	ATX 305 x 224
Сайт производителя	http://www.asus.com.tw/ Свежие версии драйверов можно скачать на сайте поддержки.

Все цены на ASUS P5QL-E

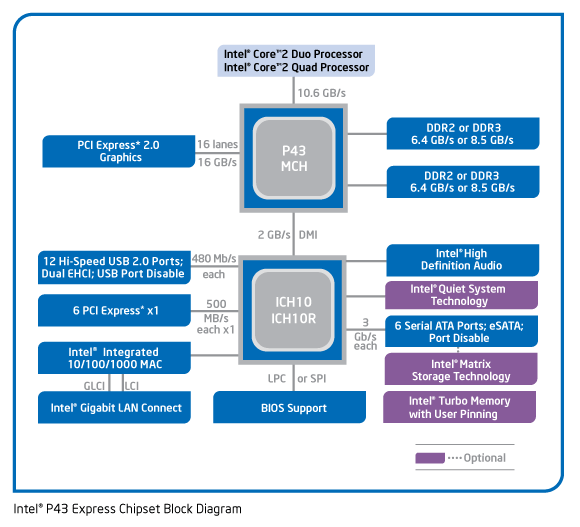

Давайте скажем несколько слов о наборе системной логики, на котором основана «героиня» нашего обзора. Intel P43 Express принадлежит к четвертому поколению чипсетов Intel для LGA775. Кроме него в эту серию входят топовый Intel X48 Express и Intel P45 Express. Как видно из аббревиатуры рассматриваемый нами чипсет является младшим в серии, он позиционируется как основа для производительных рабочих конфигураций и игровых систем начального и среднего уровня. Несмотря на это, отличий между ним и более дорогостоящим Intel P45 не так уж много. В основном они сводятся к отсутствию у P43 возможности симметричного разделения на два порта интерфейса PCI-Express для организации CrossFire. Подробное сравнение двух наборов процессорной логики можно посмотреть на compare.intel.com.

Упаковка

Плата ASUS P5QL-E упакована в картонную коробку синего цвета. На лицевой стороне мы видим логотипы основных фирменных технологий, которые поддерживает материнская плата. Также, внимание покупателей акцентируется на возможности установки процессоров с системной шиной 1600 МГц. В верхнем правом углу приведены логотипы поддерживаемых платой процессоров.

На тыльной стороне производитель подробней описывает фирменные технологии такие как: EPU – Six Engine, Express Gate, 8-phase Power Design. В верхнем правом углу можно увидеть внешний вид материнской платы.

Фирменные технологии

EPU – Six Engine – программно-аппаратный комплекс, в который входит чип EPU и программа EPU – Six Engine. Он предназначен для мониторинга и регулировки энергопотребления шести важнейших системных узлов таких как: процессор, видеокарта, чипсет, оперативная память, жесткие диски, вентиляторы. Производитель говорит об увеличении эффективности питания системы до 96%. Это достигается путем снижения энергопотребления на контролируемых элементах во время простоя или пониженной нагрузки. Несколько слов об утилите EPU – Six Engine.

Эта утилита дополняет возможности аппаратной части - микросхемы EPU, и занимается динамическим переключением частоты шины и множителей процессора, уменьшая частоту FSB ниже штатной и снижая до минимума множители в моменты низкой загрузки CPU и слегка разгоняя процессор при её нарастании. Интервалы изменения частот при этом можно менять. Единственным, но достаточно весомым недостатком предложенной идеи является то, что данная технология не будет работать при разгоне материнской платы или процессора.

ASUS 3rd Generation 8-phase Power – 8-фазный модуль питания процессора, который способен работать при температуре на 15°C ниже по сравнению с традиционными решениями. Понижение температуры дает возможность уменьшить скорость вентилятора для обеспечения тихой стабильной работы системы и улучшить возможности разгона. 8-фазное питание уменьшает колебания входного/выходного напряжения, обеспечивая безопасность процессора и модуля питания, увеличивая срок службы компонентов.

ASUS AI Nap – с помощью AI Nap пользователи могут мгновенно переводить компьютер в режим энергосбережения не выходя из приложений. Во время отсутствия пользователя система будет продолжать работать бесшумно, потребляя минимальное количество энергии.

ASUS AI NET 2 – тестирует сетевые подключения без загрузки ОС, удаленно определяет корректность подключения в момент включения ПК

ASUS Fanless Design: stylish heatsink – Радиаторы установленные на чипсете и на южном мосте имеют весьма необычный дизайн, что, в общем-то, никак не влияет на качество их  работы.

AI Direct Link – данная функция помогает быстро и эффективно передавать информацию с одного компьютера на другой с помощью сетевого кабеля, сокращая время передачи данных на 70%.

ASUS Q-Connector – модули, которые позволяют легко подключать кнопки и светодиоды передней панели корпуса, а также разъемы USB и FireWire.

ASUS Q-Shield – удобная заглушка панели разъемов ввода-вывода, которая защищает материнскую плату от статического электричества.

ASUS O.C. Profile – позволяет сохранять параметры BIOS в CMOS или в отдельном файле, что дает возможность пользователям обмениваться профилями настроек разгона.

ASUS CrashFree BIOS 3 – эта функция дает возможность восстанавливать BIOS с USB флеш-диска, содержащего файл прошивки.

ASUS EZ Flash 2 - функция EZ Flash 2 позволяет производить обновление BIOS прямо через меню настройки.

ASUS Express Gate – функция, которая подразумевает возможность быстрой загрузки встроенной операционной системы Linux с наиболее востребованными приложениями. Например, пользователь может выйти в интернет, общаться по Skype и электронной почте, обмениваться текстовыми сообщениями в реальном времени. На загрузку встроенной операционной системы уходит от 5 до 15 секунд.

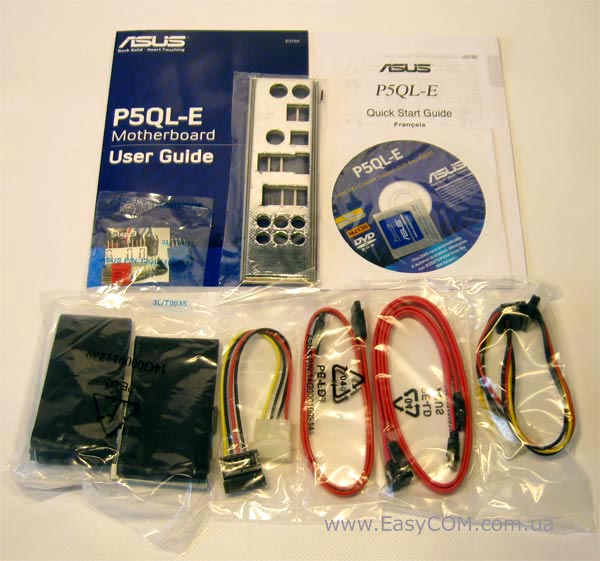

Комплектация

В комплекте можно найти только самое необходимое:

• Руководство пользователя;
• Заглушка на заднюю панель корпуса ASUS Q-Shield;
• Q-Connector – разъем подключения передней панели;
• UltraDMA 133/100/66 кабель;
• FDD кабель;
• SATA кабель данных;
• SATA кабель питания;
• DVD с драйверами и программным обеспечением.

Компоновка

Материнская плата распаяна на текстолите форм-фактора ATX размерами 305 x 224 мм. Компоновка имеет следующие недостатки: тесное соседство слота расширения PCIe x16 и защелок слотов оперативной памяти; разъем IDE повернут на 90 градусов; разъем FDD расположен достаточно далеко от предполагаемого места размещения Floppy-дисковода.

В качестве средств пассивного охлаждения используются алюминиевые радиаторы, окрашенные под медь, которые обладают необычным дизайном и расположены на южном и северном мостах. Для улучшения рассеивания тепла на обратной стороне материнской платы под северным мостом установлена медная пластина. Забегая вперед, отметим, что при тестировании во время работы системы в номинальном режиме радиаторы были достаточно теплыми, но не горячими.

Южный мост Intel ICH10R поддерживает 6 разъемов SATA на которых можно создать RAID-массивы 0, 1, 5, 1+0. Все разъемы красного цвета и расположены под самим южным мостом. С права от южного моста находится батарейка BIOS и разъем IDE (тоже красного цвета). Под разъемом можно увидеть джампер для сброса настроек BIOS. В нижнем правом углу расположен разъем для светодиодов и кнопок передней панели. Левее расположены три разъема USB 2.0 (синего цвета) к которым можно подключить шесть портов USB. Рядом с ними находиться порт IEEE1394a, а контролер LSI L-FW3227, который управляет его работой, расположен чуть выше.

ASUS P5QL-E имеет шесть слотов расширения: разъем PCIe 2.0 x16 синего цвета расположен под северным мостом, два слота PCIe x1 белого цвета и самые нижние три слота PCI тоже белого цвета. Под ними компактно расположены разъем FDD, CD вход и внутренний S/PDIF выход, а также разъем для аудиопортов передней панели. Кодек 8 – канального Realtek ALC1200 High Definition Audio распаян в левом нижнем углу материнской платы.

Стабилизатор питания основан на полимерных конденсаторах японского производства. Он работает, как уже упоминалось выше, по 8-фазной схеме. Но количество работающих в данный момент фаз зависит от загрузки процессора. Определением необходимого количества работающих фаз занимается микросхема EPU. Также необходимо отметить то, что рассматриваемая нами материнская плата поддерживает стандарт системы питания VRD 11.1. Его преимущество заключается в том, что при минимальной загрузке процессора количество рабочих фаз снижается до одной, что повышает энергоэффективность в состоянии простоя.

На заднюю панель выведены следующие разъемы:

• PS/2 порт клавиатуры;
• PS/2 порт мыши;
• S/PDIF выходы (Коаксиальный + Оптический);
• порт IEEE1394a;
• LAN(RJ45) порт;
• 6 портов USB 2.0/1.1;
• порт eSATA;
• шесть аудио разъемов.

BIOS

Поговорим о BIOS. На данной плате используется AMI BIOS с неплохим набором настроек. Основные параметры, необходимые для разгона и тонкой настройки системы, сведены в таблице.

Параметр	Название меню	Диапазон	Шаг
Управление процессорными технологиями	C1E, Limit CPUID MaxVal , Intel Virtualization Technology, CPU TM, Execute Disable Bit, Intel SpeedStep
Частота системной шины	FSB Frequency	200-800	1 МГц
Частота шины PCI-e	PCIE Frequency	100-180	1 МГц
Набор установок FSB	FSB Strap to North Bridge	200-400	66 МГц
Частота памяти	DRAM Frequency	533-1066
Тайминги	CAS Latency, tRCD, tRP, tRAS, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge
Подтайминги	READ to WRITE, Write to Read, Read to Read, WRITE to PRE, PRE to PRE, ALL PRE to ACT, ALL PRE to REF
Настройки работы подсистемы памяти	DRAM Static Read Control,	Auto, Enable, Disable.
Напряжение процессора	CPU Voltage	0,85– 2,1 В	0,00625 В
Напряжение тактирующего чипа	CPU PLL Voltage	1,5 – 2,78 В	0,02 В
	CPU GTL Reference	0,615 – 0,66В
Напряжение сигналов шины FSB	FSB Termination Voltage	1,2 – 1,9 В	0,02 В
Напряжение на оперативной памяти	Memory Voltage	1,8 – 3,08 В	0.02 В
Напряжение на северном мосте	NB Voltage	1,10 В – 1,76 В	0,2 В
Напряжение на южном мосте	SB Voltage	1,10 – 1,4 В	0,1 В
	PCIE SATA Voltage	1,5 – 1,8 В	0,1 В
Функция компенсации снижения напряжения во время нагрузки	Load Line Calibration	Auto, Enable, Disable.
Функция, понижающая фон электромагнитного излучения	CPU Spread Spectrum, PCIE Spread Spectrum,	Auto Disabled

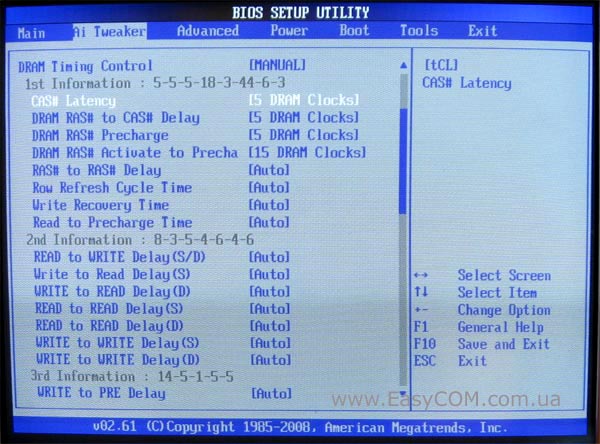

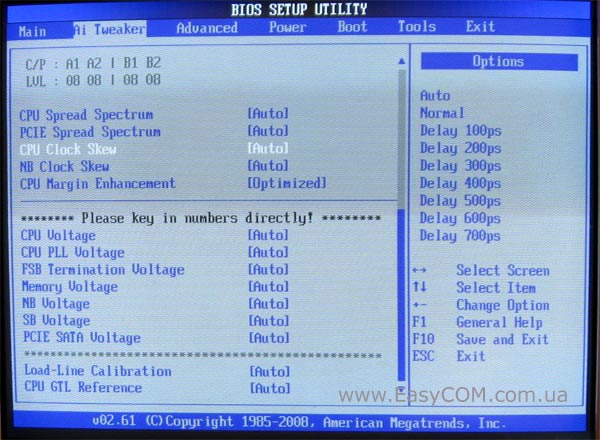

В пункте AI Tweaker собраны основные настройки, касающиеся разгона, такие как: изменение частот памяти и системной шины, задание напряжения питания основных узлов, установка основных и дополнительных задержек.

Настроить процессорные технологии можно во вкладке Advanced.

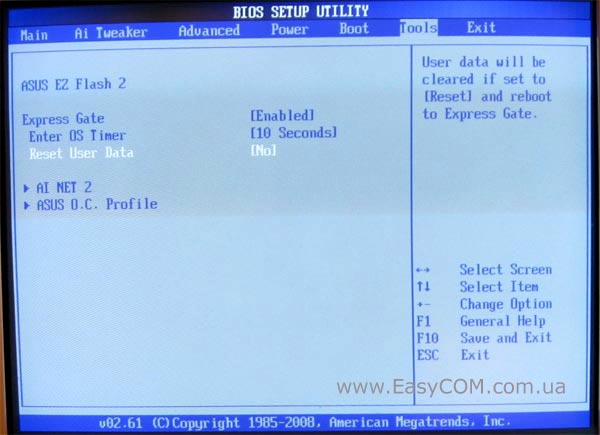

На вкладке Tools можно настроить и активировать фирменные технологии: ASUS EZ Flesh 2, ASUS Express Gate, AI NET 2, ASUS O.C. Profile.

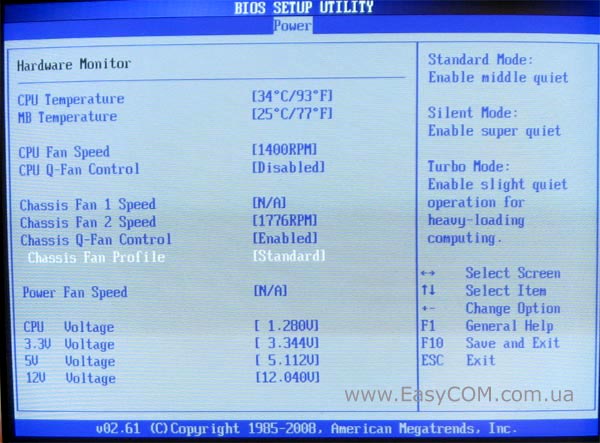

На вкладке Power можно следить за основными показателями системы: температура процессора и материнской платы, скорость вращения всех вентиляторов, напряжение на основных линиях блока питания 3,3В, 5В, 12В и на процессоре.

Немного отойдя от темы BIOS, заметим, что за всеми этими параметрами можно следить с помощью фирменной утилиты ASUS PC Probe II. Программа легко настраивается, имеет дружественный к пользователю интерфейс, постоянно находиться в трее и извещает о  достижении каким-либо параметром критического значения. По каждому из отслеживаемых параметров может вестись запись в файл, в котором  можно посмотреть  график изменения значений на любую дату. Кроме этого, предоставляется дополнительная информация о плате и процессоре.

Возможности разгона

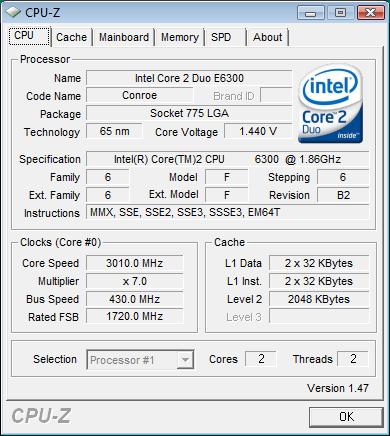

Используя процессор Intel Core 2 Duo E6300, нам удалось увеличить частоту системной шины до 430 МГц, что не так уж и много, но, как свидетельствует статистика, на большее способны редкие платы с Intel P43 Express.

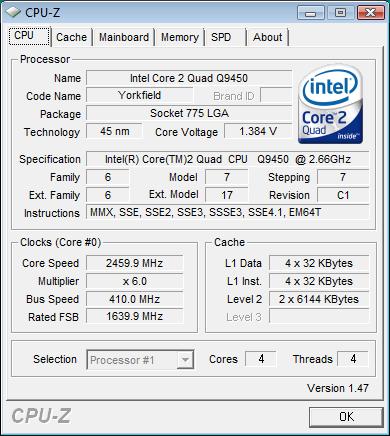

Результат разгона системы на четырехъядерном процессоре Core 2 Quad Q9450 немного ниже - частота системной шины достигла 410 МГц.

Если сравнивать результаты разгона ASUS P5QL-E и GIGABYTE GA-EP43-DS3 то можно сказать, что продукт от ASUS хоть не на много, но все же имеет лучший разгонный потенциал. С другой стороны заядлые любители «оверклокинга» скорее всего, обратят свое внимание на какие-либо более дорогие решения, основанные на чипсетах Intel P45 или X48 Express, показатели разгона у которых гораздо выше, чем у материнских плат на Intel P43 Express.

Тестирование.

Для проверки возможностей материнской платы использовалось следующее оборудование.

Процессор	Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)
Кулер	Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм
Оперативная память	2x DDR2-800 1024 Mб PQI PC6400
Видеокарта	EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жесткий диск	Samsung HD080HJ, 80 Гб, SATA-300
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Chieftec CFT-500-A12S 500W, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

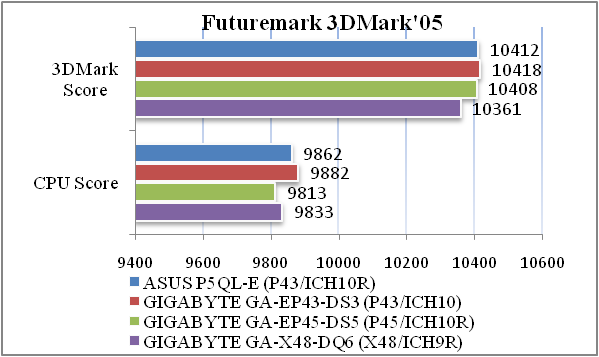

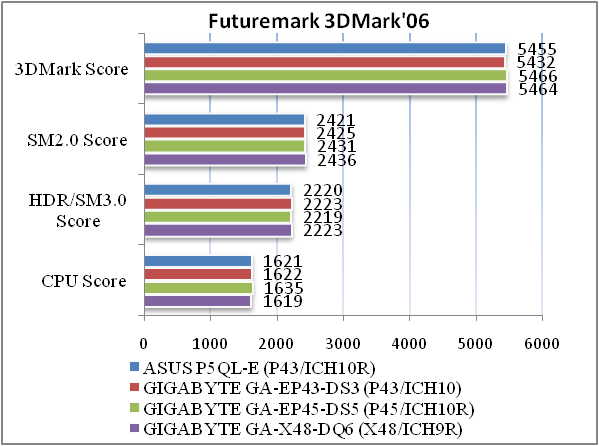

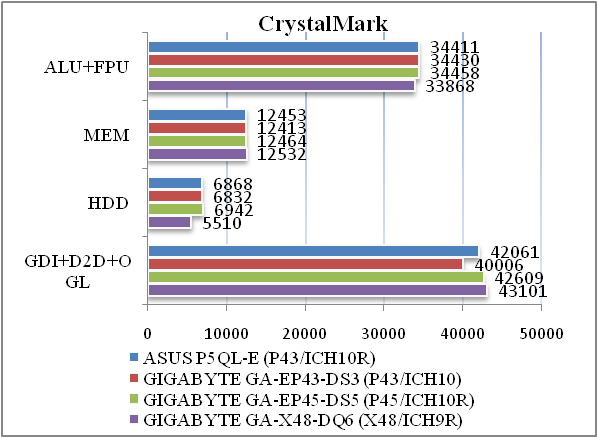

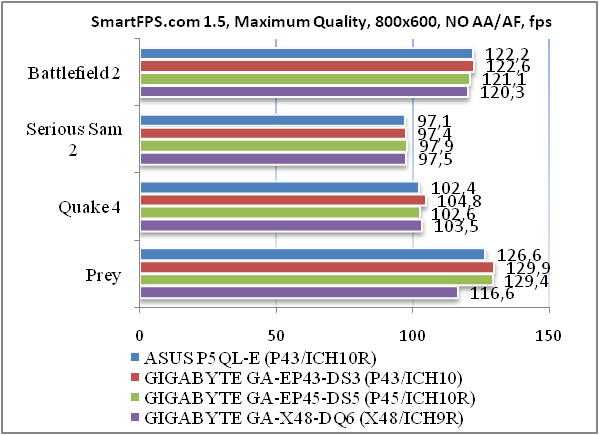

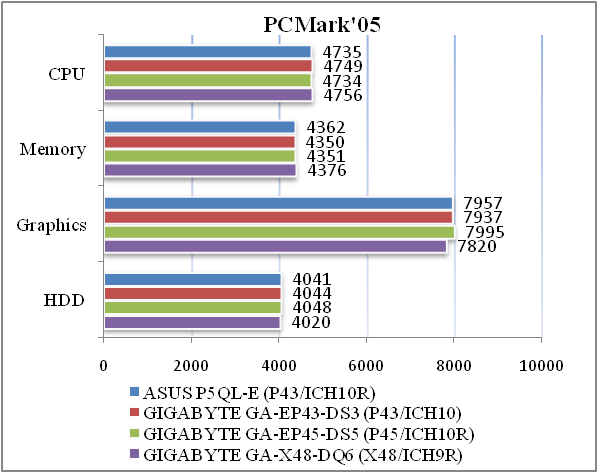

Полученные результаты:

Исходя из результатов тестирования, можно отметить, что рассматриваемая нами материнская плата не уступает по производительности другим моделям, основанным на системной логике Intel.

Так же нами была протестирована звуковая подсистема. Аудио кодек 8-канального звука Realtek ALC1200 тестировался в двух режимах.

Общие результаты (RightMark Audio Analyzer)

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.12, -0.22	Очень хорошо
Уровень шума, дБ (А)	-81.0	Хорошо
Динамические диапазон, дБ (А)	81.4	Хорошо
Гармонические искажения, %	0.0075	Очень хорошо
Гармонические искажения + шум, дБ(A)	-74.1	Средне
Интермодуляционные искажения + шум, %	0.029	Хорошо
Взаимопроникновение каналов, дБ	-78.3	Очень хорошо
Интермодуляции на 10 кГц, %	0.025	Хорошо
Общая оценка		Очень хорошо

Режим работы 16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.09, -0.12	Очень хорошо
Уровень шума, дБ (А)	-81.5	Хорошо
Динамические диапазон, дБ (А)	81.2	Хорошо
Гармонические искажения, %	0.131	Средне
Гармонические искажения + шум, дБ(A)	-52.7	Плохо
Интермодуляционные искажения + шум, %	0.257	Средне
Взаимопроникновение каналов, дБ	-80.2	Очень хорошо
Интермодуляции на 10 кГц, %	0.306	Средне
Общая оценка		Хорошо

Выводы

Материнская плата ASUS P5QL-E станет неплохим выбором при построении мультимедийно-игрового комплекса начального уровня. Она основана на чипсете четвертого поколения Intel P43 Express, который поддерживает PCIe 2.0, частота FSB гарантированно держит 1600 МГц, а южный мост ICH10R поддерживает возможность создания RAID-массивов. Также в графу плюсов можно записать большой набор фирменных технологий ASUS, реализованных на данной плате, из которых следует особо выделить энергосберегающие функции, а также технологию Express Gate.

Если же сравнивать непосредственно ASUS P5QL-E с GIGABYTE GA-EP43-DS3, то такие преимущества как возможность построения RAID-массивов, большое количество фирменных технологий, поддержка порта eSATA, а также немного лучшие показатели разгона делают решение от ASUS более привлекательным на наш взгляд. К тому же надо добавить, что цена у этих материнских плат примерно одинакова.

Преимущества:

• поддержка PCI Express 2.0;
• поддержка процессоров с системной шиной 1600 МГц;
• возможность создания RAID-массивов;
• встроенный контролер FireWire;
• наличие порта eSATA;
• большой набор фирменных технологий;
• высокая производительность;
• 8-канальный звук High Difinition Audio.

Недостатки:

• небольшие недочеты в компоновке;
• небольшой разгонный потенциал.

Автор: Евгений Цыпкин

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленные для тестирования материнские платы.
