Обзор материнской платы ASUS P8P67 DELUXE

06-04-2011

Мы протестировали уже несколько материнских плат от ASUS для процессоров Intel Sandy Bridge на чипсете Intel P67 Express, а сегодня в тестовую лабораторию поступило флагманское решение этой серии – материнская плата ASUS P8P67 DELUXE. Она во многом повторяет и является развитием уже протестированной нами ASUS P8P67, но теперь с приставкой DELUXE. Данная приставка, как правило, говорит о том, что продукт содержит максимальное количество функций и возможностей, и ориентирован больше на компьютерных энтузиастов. Для того чтобы узнать, так ли это, предлагаем ознакомиться с настоящим обзором материнской платы ASUS P8P67 DELUXE.

ASUS P8P67 DELUXE

Спецификации материнской платы ASUS P8P67 DELUXE:

Производитель	ASUS
Модель	P8P67 DELUXE
Чипсет	Intel P67 Express
Процессорный разъем	Socket 1155
Поддерживаемые процессоры	Intel Core i7/ Core i5 / Core i3
Используемая память	DDR3 1333/1066/1600/1866(O.C.)/2133(O.C.)/2200(O.C.)
Поддержка памяти	4 x 240-контактных DIMM двухканальной архитектуры до 32 ГБ
Слоты расширения	2 x PCI-E x16 (один x16 или два x8/x8 линий) 1 x PCI-E x16 (x4 линий) 2 x PCI-E x1 2 x PCI
Дисковая подсистема	Чипсет Intel P67 поддерживает: 2 x SATA 6.0 ГБ/с порта 4 x SATA 3.0 ГБ/с порта с возможностью организации SATA RAID 0, 1, 5, 10; Чип Marvell 9128 поддерживает: 2 x SATA 6.0 ГБ/с порта Чип JMicron JMB362 поддерживает: 2 x External SATA 3.0 ГБ/с порта (1 x Power eSATA).
LAN	Гигабитный сетевой контроллер Realtek RTL8111E Гигабитный сетевой контроллер Intel 82579
Звуковая подсистема	Realtek ALC889, 8-канальный High-Definition Audio кодек
Питание	24-контактный разъем питания ATX 8-контактный ATX12V разъем питания
Охлаждение	Алюминиевые радиаторы, тепловая трубка
Разъемы для вентиляторов	1 x CPU 4 x корпусных вентилятора
Внешние порты I/O	1 x PS/2 (клавиатура/мышь) 1 x Bluetooth модуль 1 x Clr CMOS кнопка 2 x LAN (RJ45) порт 1 x S/PDIF коаксиальный выход 1 x S/PDIF оптический выход 2 x USB 3.0 8 x USB 2.0 2 x eSATA 1 x IEEE 1394a 8 канальный аудио выход
Внутренние порты I/O	2 x USB 2.0 (до 4 дополнительных) 1 x USB 3.0 (2 дополнительных, 19-pin разъем) 1 x S/PDIF выход 4 x SATA 3.0 Гб/с 4 x SATA 6.0 Гб/с 1 x IEEE 1394a 1 x MemOK! кнопка 1 x TPU переключатель 1 x EPU переключатель 1 x Power-on кнопка 1 x Reset кнопка Аудио разъемы передней панели Разъем системной панели
BIOS	32 Мб ПЗУ EFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Фирменные технологии	ASUS Dual Intelligent Processors 2 with DIGI+ VRM: ASUS Digital Power Design ASUS BT GO! (Bluetooth) MemOK! AI Suite II AI Charger Anti Surge ASUS EFI BIOS EZ Mode featuring friendly graphics user interface ASUS Quiet Thermal Solution ASUS EZ DIY ASUS Q-Design Precision Tweaker 2 SFS (Stepless Frequency Selection) ASUS C.P.R
Комплектация	Руководство пользователя 4 x SATA 6.0 ГБ/с кабеля 2 x SATA 3.0 ГБ/с кабеля 1 x модуль с двумя портами USB 3.0 на переднюю панель заглушка задней панели 1 x SLI мостик набор коннекторов Q-Shield диск с драйверами и утилитами
Форм-фактор, размеры, мм	ATX 305 x 244
Сайт производителя	http://www.asus.ua/ Новые версии BIOS и драйверов можно скачать со страницы поддержки.

ASUS P8P67 DELUXE

Упаковка материнской платы ASUS P8P67 DELUXE отличается достаточно качественным дизайном, цветовая гамма коробки решена в черных цветах с яркими акцентами. На лицевой стороне упаковки, помимо обозначения модели платы, расположены пиктограммы некоторых определяющих функций платы, говорящие о: наличии цифрового стабилизатора питания DIGI+VRM, двух сетевых контроллеров, портов USB 3.0 в удвоенном объеме, модуля Blutooth, инновационного интерфейса EFI BIOS.

ASUS P8P67 DELUXE

Лицевая сторона упаковки играет роль крышки, откинув которую можно увидеть саму материнскую плату через пластиковое окошко. При этом на внутренней стороне крышки приводится описание некоторых функций платы на английском языке.

ASUS P8P67 DELUXE

На обратной стороне коробки показан внешний вид платы со сносками, которые указывают на все наиболее важные элементы платы, а также приводится описание наиболее значимых функций модели. При этом большая часть пространства отведена под описание особенностей цифрового дизайна схемы управления питанием процессора «DIGI+VRM». Как явствует из определения, управление напряжением стало цифровым, а не аналоговым. Цифровой преобразователь ASUS позволяет в зависимости от нагрузки на узел питания изменять частоту преобразования, что должно повысить стабильность и уменьшить электромагнитные излучения материнской платы.

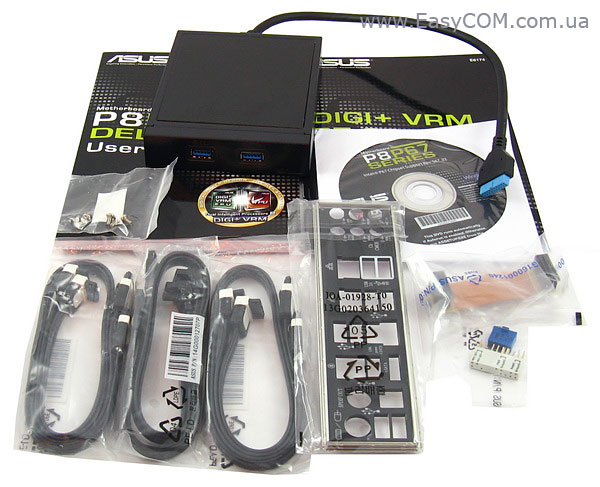

Комплект поставки материнской платы ASUS P8P67 DELUXE включает:

руководство пользователя;
4 x SATA 6.0 ГБ/с кабеля;
2 x SATA 3.0 ГБ/с кабеля;
1 x модуль с двумя портами USB 3.0 на переднюю панель;
заглушку интерфейсной панели Q-Shield;
1 x мостик SLI;
набор коннекторов Q-Connectors;
диск с драйверами и утилитами.

ASUS P8P67 DELUXE

Дизайн PCB материнской платы ASUS P8P67 DELUXE в целом достаточно рационален. Из заслуживающих внимания особенностей компоновки этой модели можно отметить: качественную систему охлаждения, состоящую из четырех радиаторов, два из которых соединены тепловой трубкой; наличие трех слотов PCI-Express x16; 19-контактного разъема USB 3.0 для вывода двух портов на переднюю панель системного блока.

ASUS P8P67 DELUXE

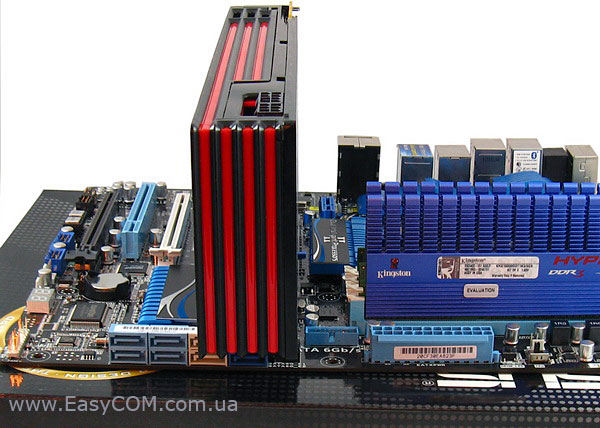

Единственное, что может несколько снизить удобство пользования платой, это горизонтальное расположение портов SATA. Действительно, при установке габаритной видеокарты ограничивается доступ к части разъемов SATA, но 19-контактный разъем USB 3.0 остается доступным.

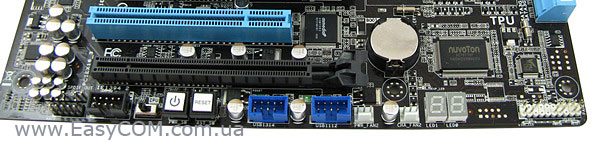

Также отметим наличие на нижней стороне платы кнопок «POWER» и «RESET», переключателя EPU, включающего технологию автоматического управления уровнем энергопотребления, LED-индикатора POST-кодов.

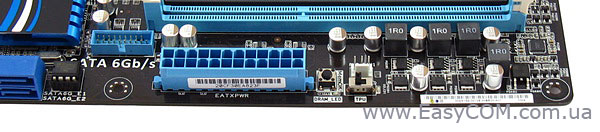

Рядом со слотами оперативной памяти расположились кнопка функции MemOK! и переключатель TPU, который служит для активации функции авторазгона.

Возможности организации дисковой подсистемы на материнской плате ASUS P8P67 DELUXE очень широкие. В расположении пользователя находятся четыре порта SATA 3.0 ГБ/с и четыре порта SATA 6.0 ГБ/с. Кроме того, можно воспользоваться двумя портами External SATA 3.0 ГБ/с, которыми управляет чип JMicron JMB362. Что касается портов SATA 6.0 ГБ/с, то два реализует чипсет Intel P67 Express, а двумя дополнительными руководит чип Marvell 9128.

ASUS P8P67 DELUXE

Материнская плата ASUS P8P67 DELUXE имеет семь слотов расширения: три PCI-Express x16, два PCI-Express x1 и два PCI. Заметим, что такая достаточно богатая конфигурация потребовала некоторых ухищрений со стороны разработчиков.

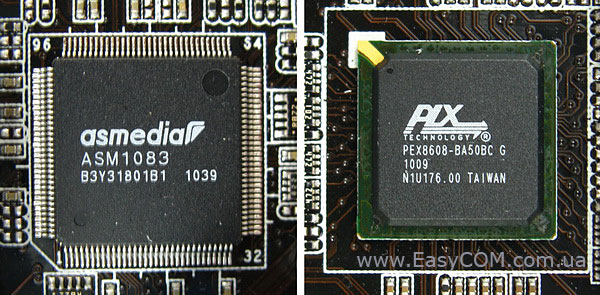

Так, для поддержки слотов PCI, которые не поддерживаются чипсетом Intel P67 Express, был установлен мост с шины PCI Express на PCI - Asmedia ASM1083. Этот контролер способен поддерживать до трех слотов PCI, на материнской плате ASUS P8P67 DELUXE их реализовано два. А для увеличения количества линий PCI-E применяется хорошо известный коммутатор линий PLX PEX8608. Тем не менее, для организации мультипроцессорной графической системы можно задействовать только два слота PCI-Express x16, которые в таком случае будут работать по схеме x8/x8 линий, третьему же слоту PCI-Express x16 досталось только 4 линии PCI-E.

ASUS P8P67 DELUXE

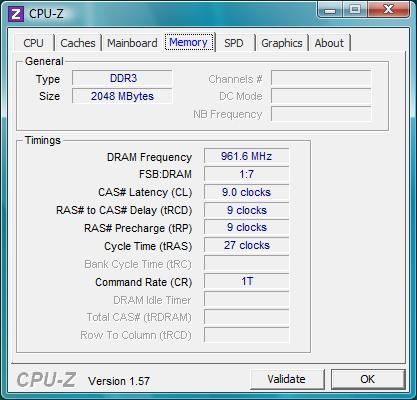

Чипсет Intel P67 Express обеспечивает поддержку оперативной памяти DDR3 2200/2133/1866/1600/1333/1066 МГц. Четыре 240-контактных DIMM слота двухканальной архитектуры позволяют комплектовать систему памятью, общим объемом до 32 ГБ.

ASUS P8P67 DELUXE

Охлаждение греющихся элементов платы обеспечивают 4 алюминиевых радиатора. Все из них отличаются большой площадью рассеивания, поэтому радиаторы не сильно нагреваются во время работы системы. Температура после продолжительной работы составляет 42°C на радиаторе чипсета и 32°C на микросхемах MOSFET.

ASUS P8P67 DELUXE

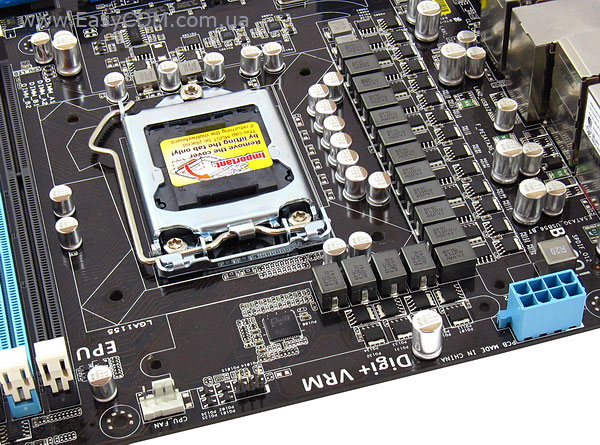

Питание процессора рассматриваемой материнской платы реализовано путем применения мощного стабилизатора, выполненного по 14+2-фазной схеме. Четырнадцать фаз служат для питания процессора и еще две для встроенного контроллера памяти и других вспомогательных узлов. Элементная база узла питания набрана из качественных компонентов – полимерных японских конденсаторов, дросселей с ферритовым сердечником, полевых транзисторов с низким сопротивлением. Питание процессора обеспечивает более надежный 8-контактный разъем ATX12V.

В качестве цифрового ШИМ-контроллера «Digi+VRM» используется микросхема ASP1000C-12, которая позволяет управлять количеством активных фаз и частотой преобразования, снижая число активных каналов при простое процессора, обеспечивая тем самым улучшенное энергосбережение. Словом, система питания материнской платы ASUS P8P67 DELUXE спроектирована таким образом, чтобы не спасовать при достаточно серьезном разгоне системы, оставаясь при этом достаточно экономичной в щадящих режимах.

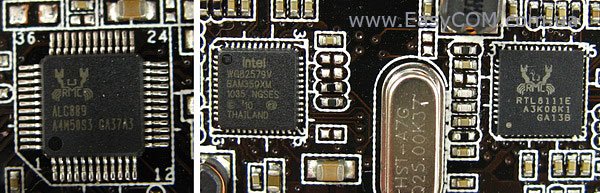

Звуковая подсистема основана на HDA-кодеке 8-канального звука Realtek ALC889, а для поддержки сетевых соединений служат сразу два гигабитных LAN-контроллера: Realtek RTL8111E и Intel 82579.

ASUS P8P67 DELUXE

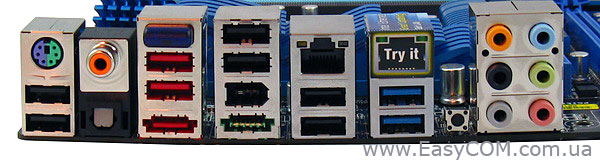

На интерфейсную панель ASUS P8P67 DELUXE выведены следующие порты:

1 x PS/2 (клавиатура/мышь);
1 x Bluetooth модуль;
1 x Clr CMOS кнопка;
2 x LAN (RJ45) порт;
1 x S/PDIF коаксиальный выход;
1 x S/PDIF оптический выход;
2 x USB 3.0;
8 x USB 2.0;
2 x eSATА ;
1 x IEEE 1394a;
8 канальный аудио выход.

На интерфейсной панели обращают на себя внимание сразу 2 порта для сетевых соединений и Bluetooth-модуль, что расширяет сферу применения платы ASUS P8P67 DELUXE.

EFI

Вот мы и добрались до BIOS, однако тестируемая сегодня материнская плата, как и другие новые платы от ASUS на Intel P67 Express имеет вместо BIOS интерфейс EFI (Extensible Firmware Interface) BIOS. Преимущества данного интерфейса перед традиционным BIOS заключаются в привлекательном графическом интерфейсе и возможности осуществлять навигацию и производить настройки при помощи мышки.

На главном экране EFI BIOS производится мониторинг температур и напряжений на линиях блока питания и процессоре. Также в этом разделе отображается версия BIOS, модель процессора и количество оперативной памяти.

Настройки EFI BIOS группируются по такому же образу, как и в обычной BIOS материнских плат ASUS предыдущего поколения на чипсетах Intel P55 и H57 Express. Для того, чтобы перейти в тот или иной раздел, надо просто щелкнуть мышкой по соответствующей вкладке.

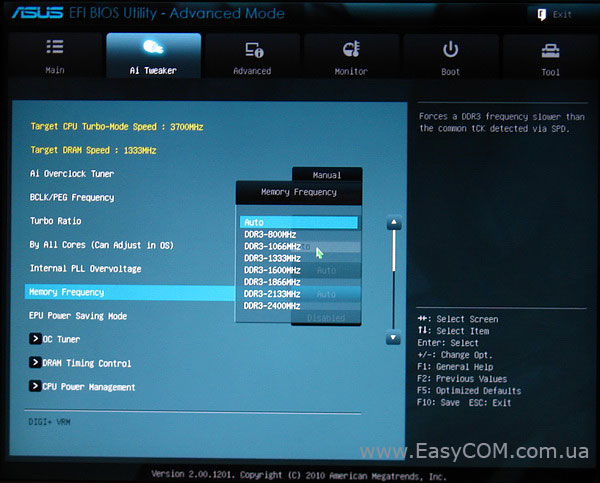

Все связанные с разгоном системы настройки производятся во вкладке «Ai Tweaker». Здесь можно найти и изменить все те же настройки, какие присутствуют и в традиционной версии BIOS, а именно: настроить частоту памяти;

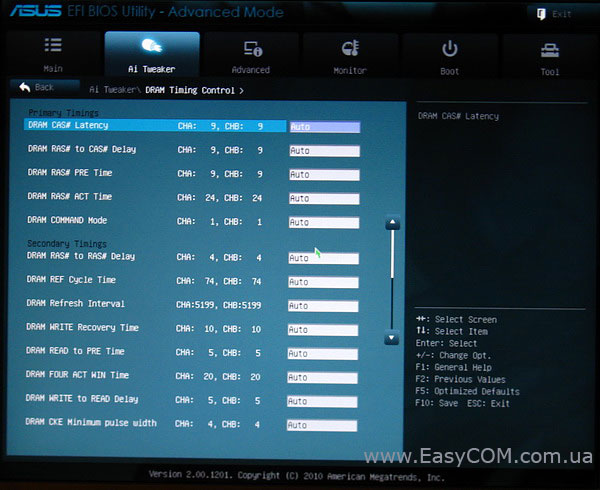

настроить вручную тайминги и подтайминги оперативной памяти в разделе «DRAM Timing Control»;

разгонять систему с новыми процессорами семейства Intel Sandy Bridge за счет увеличения множителей технологии Intel Turbo Boost;

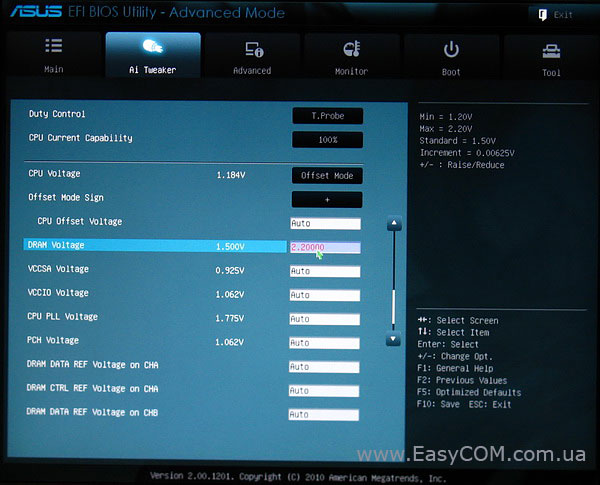

производить настройки напряжения питания на разных компонентах, которые, к слову, имеют довольно малый шаг и широкий диапазон.

Необходимые для разгона настройки, для удобства восприятия мы свели в таблицу:

Параметр	Название меню	Диапазон	Шаг
Процессорные технологии	C1E, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Mode
Частота системной шины	BLCK/PEG Frequency	80 – 300 МГц	0,1
Процессорный множитель	CPU Ratio	16 – 33	1
Множитель частоты Turbo Boost	Core Ratio Limit	1 – 255	1
Ограничение по мощности при длительном ускорении	Long Duration Power Limit	1 – 255 Вт	1
Продолжительность длительного ускорения	Long Duration Maintained	1 – 32 c	1
Ограничение по мощности при кратковременном ускорении	Short Duration Power Limit	1 – 255 Вт	1
Максимальная величина дополнительного напряжения питания CPU во время ускорения Turbo Boost	Additional Turbo Voltage	0,004 – 1 В	0,004
Делитель для памяти	Memory Frequency	8, 10.66, 13.33, 16.00, 18.66, 21.33, 2.4
Задержки ОЗУ		CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR
Дополнительное напряжение на процессоре, В	CPU offset Voltage	0,005 – 0,635 В	0,005
Напряжение на модулях памяти, В	DRAM Voltage	1,185 – 2,135 В	0,005 В
	VCCIO Voltage	0,735 – 1,685 В	0,005 В
Напряжение на северном мосте	PCH Voltage	0,735 – 1,685 В	0,005 В

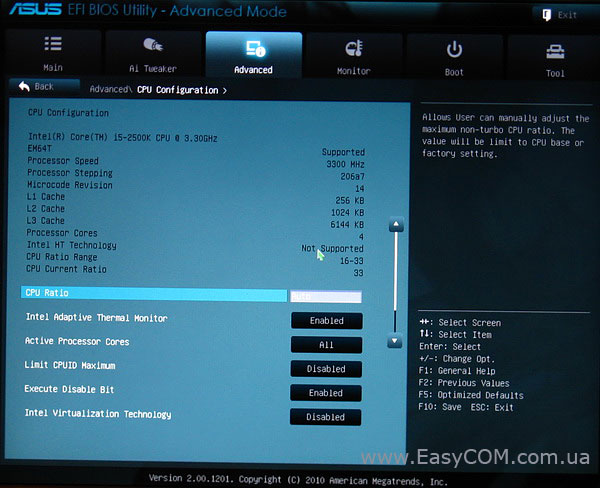

В разделе «CPU Configuration», вкладки «Advanced» получаем доступ к настройкам управления различными процессорными технологиями и функциями.

Не обойдены стороной в EFI BIOS и возможности расширенного мониторинга. Во вкладке «Monitor» можно следить за:

температурой материнской платы и процессора;
скоростью вращения процессорного кулера и корпусных вентиляторов;
напряжением на ядре процессора;
напряжением на линиях питания +12В, +5В и +3,3В.

Единственное, чего не достает в разделе мониторинга, так это показаний напряжения питания оперативной памяти.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan Control и корпусными вентиляторами, которые имеют различные режимы интенсивности.

Утилиты

С недавних пор ASUS собирает практически все свои утилиты в один пакет AI Suite.

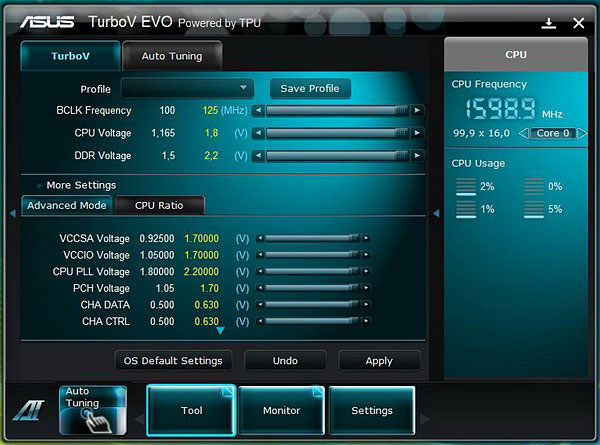

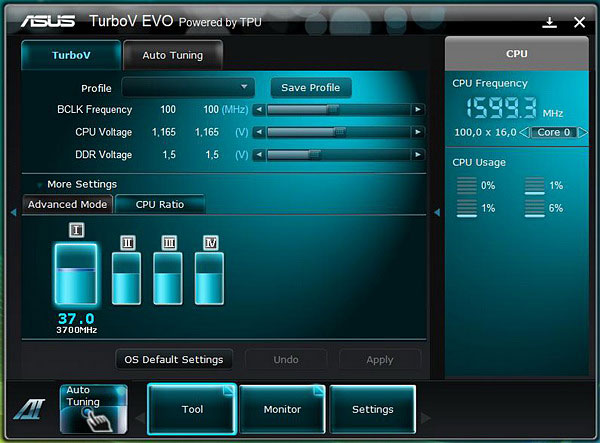

Главенствующее место в AI Suite занимает предназначенная для разгона системы утилита «ASUS TurboV EVO», которая позволяет изменять частоту процессора за счет увеличения множителя Turbo Boost отдельно для каждого процессорного ядра и увеличивать напряжение питания на основных компонентах системы.

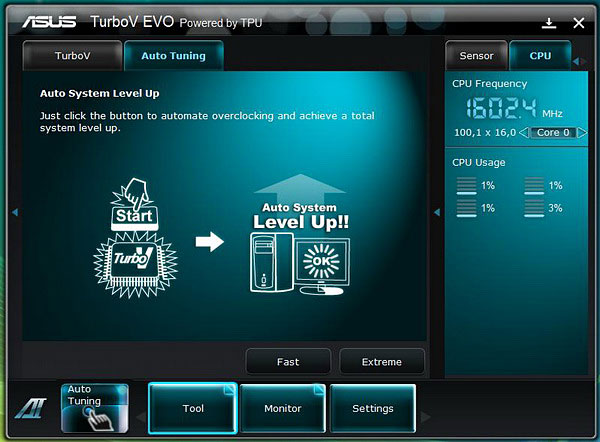

Помимо возможности изменения настроек системы вручную, «TurboV EVO» предоставляет возможность авторазгона системы одним нажатием.

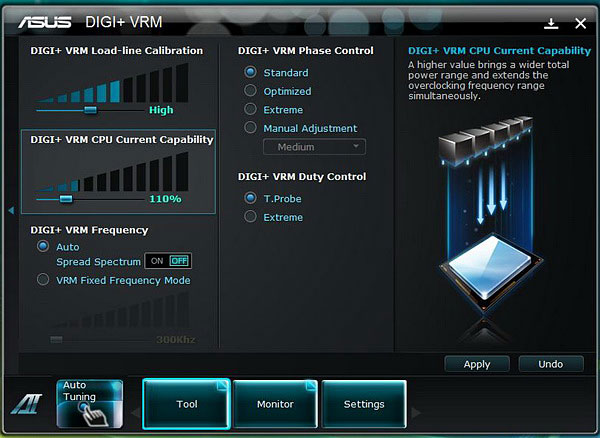

Раздел AI Suite под названием DIGI+ VRM позволяет управлять цифровым стабилизатором питания, изменяя его параметры или выбирая фиксированные профили.

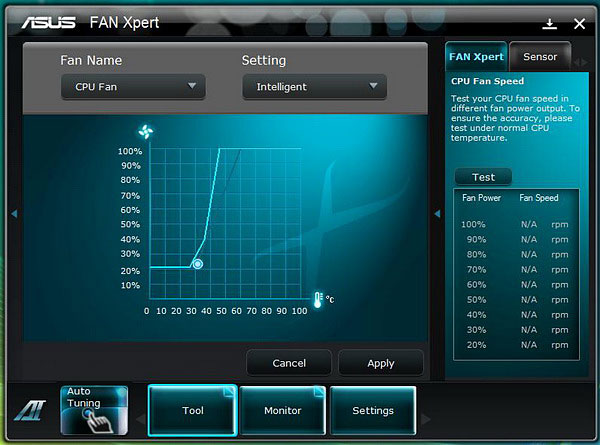

Утилита «ASUS Fan Xpert» пакета AI Suite позволяет с легкостью управлять скоростью вращения вентиляторов.

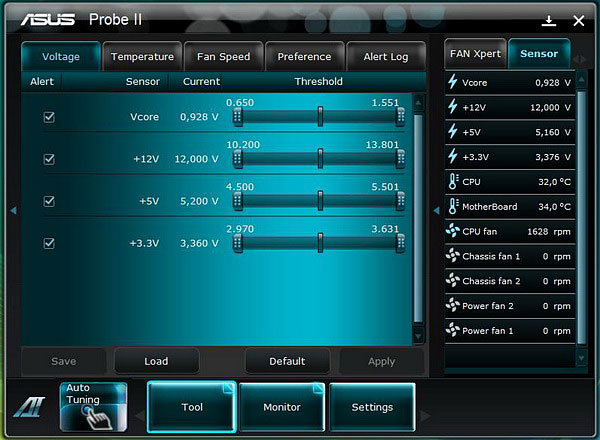

С помощью «ASUS Probe II» можно настроить сигнализацию о достижении критических значений напряжения, температуры или скорости вращения.

Тестирование

Для тестирования материнской платы использовался следующий комплект оборудования:

Процессор	Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ) Turbo Boost: enable C1E: enable
Кулер	Scythe Kama Angle Rev.B
Оперативная память	2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарта	MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)
Жесткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптический привод	ASUS DRW-1814BLT SATA
Блок питания	Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)
Корпус	CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

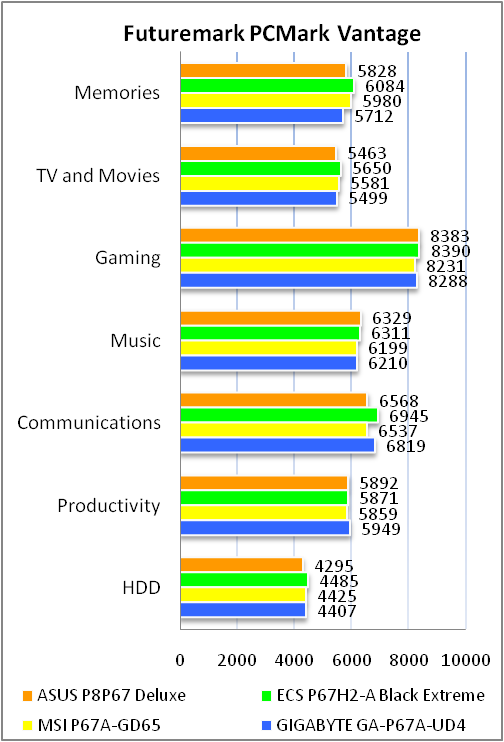

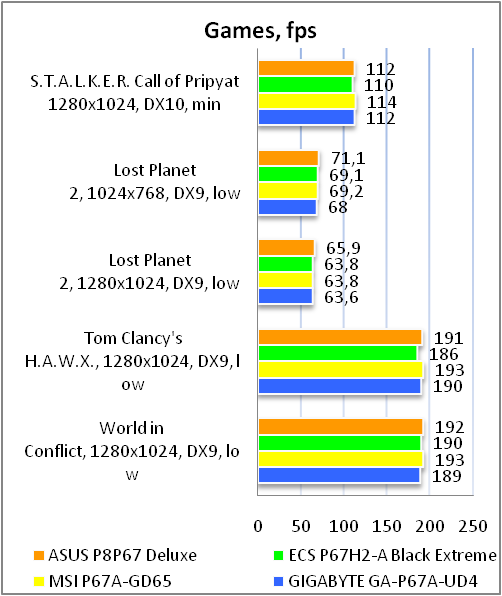

Результаты тестов:

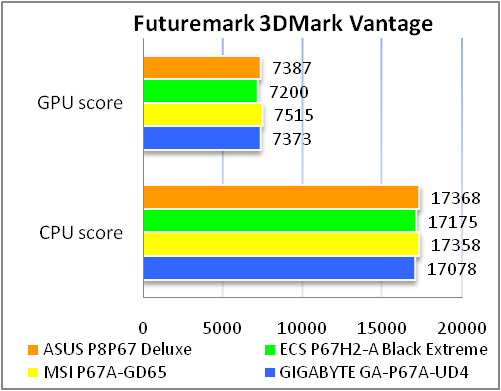

Производительность материнской платы ASUS P8P67 DELUXE существенно не выделяется на фоне некоторых конкурентов, что свидетельствует об использовании качественно отлаженной версии BIOS.

Разгон

Мы производили разгон системы при помощи двух различных функций авторазгона.

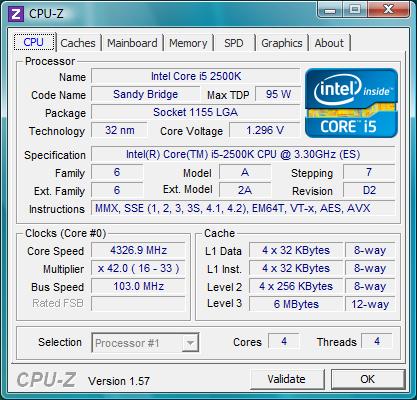

В такой конфигурации заработала система после активации переключателя функции авторазгона TPU на материнской плате. Процессор Intel Core i5-2500K со свободным множителем заработал на частоте 4300 МГц, при этом напряжение составляло 1,296 В, частота памяти – 1920 МГц. Весьма достойное достижение для авторазгона, и, как следствие результат 22123 очков «CPU Score» в 3DMark Vantage.

Вторым способом авторазгона стала утилита «ASUS TurboV EVO», где во вкладке Auto Tuning мы воспользовались функцией «Auto System Level Up», задействовав ее в режиме «Extreme».

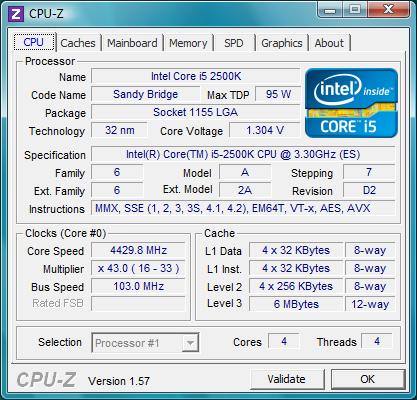

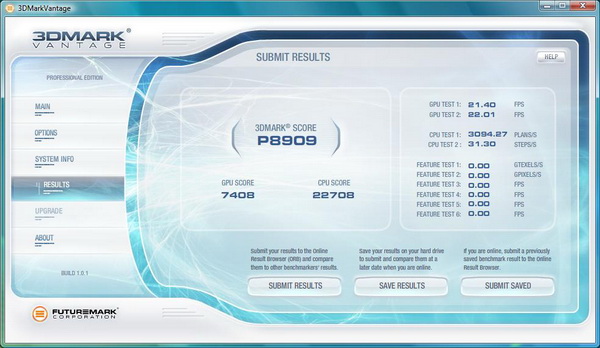

После данной манипуляции частота процессора составила 4400 МГц, чуть увеличилось напряжение его питания – до 1,304 В, частота памяти осталась неизменной. Результат в бенчмарке 3DMark Vantage для процессора увеличился до 22708 очков. Экстремальный профиль авторазгона действительно дает немного больший прирост производительности.

Как можно убедиться, применение функций авторазгона на материнской плате ASUS P8P67 DELUXE может существенно повысить производительность системы. Разница в процессорном тесте 3DMark Vantage по сравнению с номинальным режимом более 5000 очков в режиме «Extreme», что соответствует 30% с лишним увеличением быстродействия.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.19, -0.21	Очень хорошо
Уровень шума, дБ (А)	-91.6	Очень хорошо
Динамические диапазон, дБ (А)	91.6	Очень хорошо
Гармонические искажения, %	0.0083	Очень хорошо
Гармонические искажения + шум, дБ(A)	-77.1	Средне
Интермодуляционные искажения + шум, %	0.012	Очень хорошо
Взаимопроникновение каналов, дБ	-90.5	Отлично
Интермодуляции на 10 кГц, %	0.015	Очень хорошо
Общая оценка		Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.10, -0.19	Очень хорошо
Уровень шума, дБ (А)	-95.2	Отлично
Динамические диапазон, дБ (А)	95.0	Очень хорошо
Гармонические искажения, %	0.0079	Очень хорошо
Гармонические искажения + шум, дБ(A)	-78.9	Средне
Интермодуляционные искажения + шум, %	0.0097	Очень хорошо
Взаимопроникновение каналов, дБ	-90.3	Отлично
Интермодуляции на 10 кГц, %	0.0087	Очень хорошо
Общая оценка		Очень хорошо

Звуковой кодек Realtek ALC889, интегрированный на данной плате, получил в тестировании общую оценку «очень хорошо», а значит, он вполне удовлетворяет потребностям среднестатистического пользователя.

Выводы

Что можно сказать в заключение о материнской плате ASUS P8P67 DELUXE? Взгляните ниже и сравните достоинства материнской платы ASUS P8P67 DELUXE с ее недостатками. Как мы не старались, но увеличить колонку с недостатками не получается. Возможности протестированной сегодня материнской платы полностью соответствуют ее статусу, а она является флагманом в своем классе. Поэтому разработчики вложили в данный продукт максимальное количество современных функций и технологий, и у них получилось заставить все это работать слаженно. Обилие возможностей – это здорово, но они увеличивают стоимость продукта, и, пожалуй, это главный и единственный аргумент против ASUS P8P67 DELUXE.

Достоинства:
