Обзор и тестирование материнской платы ASUS P8Z77-V LK

В нашу тестовую лабораторию попала и материнская плата ASUS P8Z77-V LK, относящаяся к модельном ряду P8Z77-V, в котором пока насчитывается 5 модификаций, чтобы мы могли закончить рассмотрение всей линейки. Все модели серии отличаются оснащенностью, а наиболее значимые отличия можно увидеть в таблице:

Материнская плат ASUS PZ77-V LK от других упрощенных «соседей» по линейке выгодно отличается наличием двух разъемов PCI Express x16 3.0, что указывает на её игровую направленность. Рассмотрим более детально эту материнскую плату, и попробуем определить подойдет ли она в качестве основы игровой системы среднего уровня.

Спецификация материнской платы ASUS P8Z77-V LK:

Упаковка материнской платы ASUS P8Z77-V LK имеет привычное оформление в черном тоне. На лицевой части упаковки приводится наименование материнской платы, а нижняя часть лицевой стороны занята пиктограммами, которые обозначают используемые технологии.

Задняя сторона коробки более информативна. Здесь можно увидеть спецификацию материнской платы и описание наиболее интересных, с точки зрения отдела маркетинга, технологий. Из них можно выделить следующие технологии:

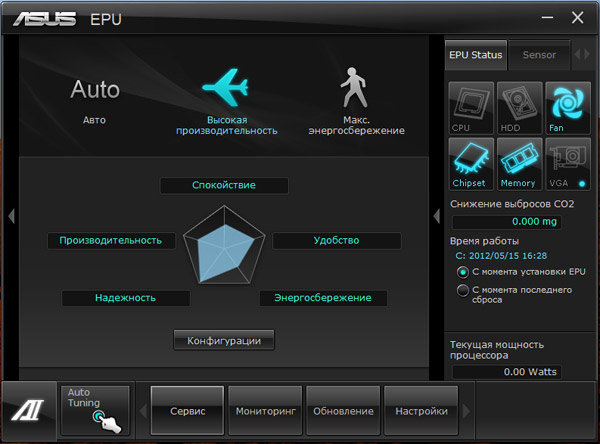

• энергетический процессор EPU, предназначенный для оптимизации энергопотребления и уровня шума за счет мониторинга загрузки в режиме реального времени и регулирования параметров электропитания компонентов платы согласно текущим потребностям.
• DIGI+ VRM - цифровой стабилизатор питания процессора второго поколения, способный изменять частоту дискретизации и число активных фаз в зависимости от режима работы.
• ASUS Network iControl - позволяет выставлять приоритеты сетевого трафика для того или иного приложения, или же настроить профили установленных приоритетов.

Комплектацию материнской платы ASUS P8Z77-V LK нельзя назвать совсем скромной:

• DVD-диск с ПО и драйверами;
• руководство пользователя на английском языке и краткая инструкция по установке;
• два шлейфа Serial ATA 6.0 Гбит/с;
• SLI-мост;
• заглушку на заднюю панель корпуса.

Обращает на себя внимание наличие SLI мостика, но, к сожалению, нет Q-Connector, которые заметно облегчают подключение передней панели.

Компоновка материнской платы ASUS P8Z77-V LK выполнена очень грамотно, фактически без недостатков, хотя из-за некоторого уменьшения ширины весь правый край «свисает», что потребует аккуратности от владельца при сборке системы и подключению кабелей. Для удобства подключения разъемы питания и основные порты размещены по краю платы. Слоты PCI Express x16, предусматривающие использование CrossFireX или NVIDIA SLI, расположены через два, что позволяет устанавливать крупногабаритные видеокарты, имеющие трехслотовую систему охлаждения. Но есть небольшое замечание: при установленном крупногабаритном видеоадаптере в верхний слот PEG доступ к нижним защелкам памяти будет перекрыт. Поэтому для замены/добавления модулей ОЗУ необходимо будет извлекать видеоадаптер.

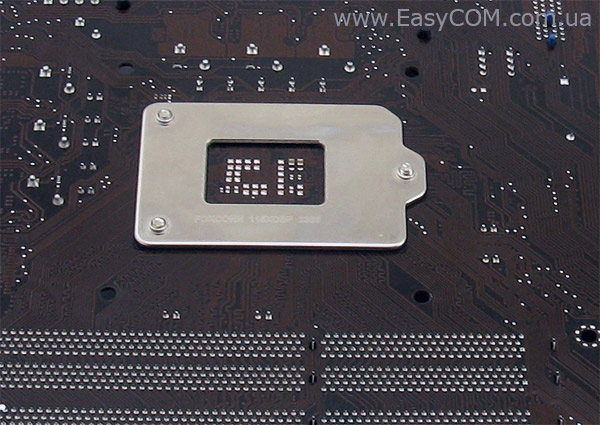

На обратной стороне материнской платы находится опорная металлическая пластина, которая не позволяет изгибаться материнской плате при установке процессорной системы охлаждения.

Для охлаждения PCH Intel Z77 Express на материнской плате ASUS P8Z77-V LK используется стилизованный алюминиевый радиатор. Во время тестирования радиатор нагревался до температуры 41ºC, что является хорошим показателем.

За счет возможностей системной логики Intel Z77 Express на материнской плате ASUS P8Z77-V LK реализованы четыре порта SATA 3 Гбит/c и два порта SATA 6 Гбит/c. Дополнительных контроллеров производитель не использовал, например, для реализации и eSATA, который, наверняка, был бы востребован потенциальными покупателями. Разъемы SATA развернуты в сторону для того, чтобы крупногабаритная видеокарта не перекрыла доступ к ним, хотя в компактных корпусах это потребует предварительного подключения кабелей.

На материнской плате ASUS P8Z77-V LK имеется три слота PCI Express x16, но только два из них являются PCI Express x16 3.0. В случае, когда используется только верхний слот PCI Express x16, ему будет доступны все 16 линий, а при использовании двух слотов PCI Express x16 3.0 конфигурация будет 8x+8x. Самый же нижний слот PCI Express x16 работает лишь с четырьмя линиями PCI Express 2.0 вне зависимости от режима. Для работы с несколькими видеоадаптерами на материнской плате реализована поддержка NVIDIA SLI и AMD CrossFireX. Кроме того, на материнской плате ASUS P8Z77-V LK имеется еще два слота PCI Express х1 и два слота PCI для подключения карт расширения.

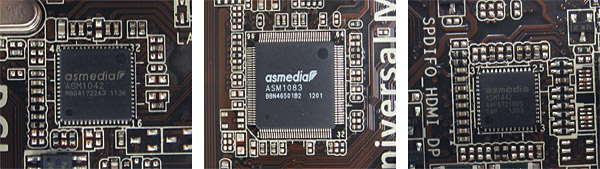

На плате имеется 3 микросхемы производства ASMedia:

• ASM1083 - мост PCI Express to PCI, предназначенный для реализации шины PCI, так как чипсет Intel Z77 Express не поддерживает ее.
• ASM1042 - контроллер USB 3.0, благодаря которому на материнской плате ASUS P8Z77-V LK реализовано 6 портов USB 3.0.
• ASM1442 - эта микросхема отвечает за переключение видеовыходов HDMI и DVI.

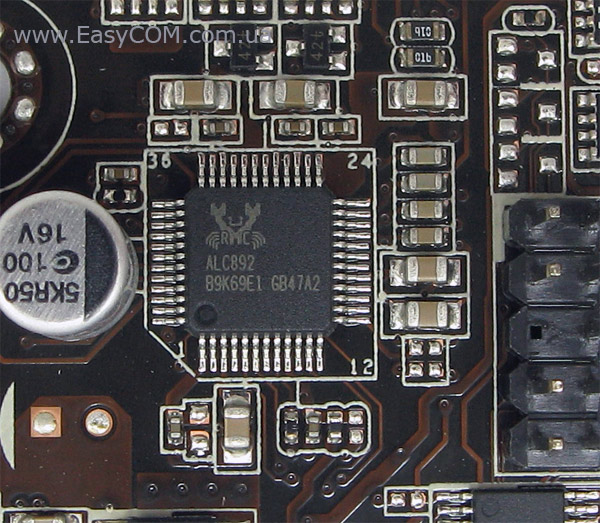

В качестве звукового кодека на ASUS P8Z77-V LK используется весьма качественный и распространенный 8-канальный HDA-кодек Realtek ALC892.

Для подключения к локальной сети на материнской плате ASUS P8Z77-V LK используется хорошо себя зарекомендовавший гигабитный сетевой контроллер Realtek 8111F.

Микросхема Nuvoton NCT67790 управляет портами PS/2 и COM, и обеспечивает мониторинг температур и скорости вращения вентиляторов.

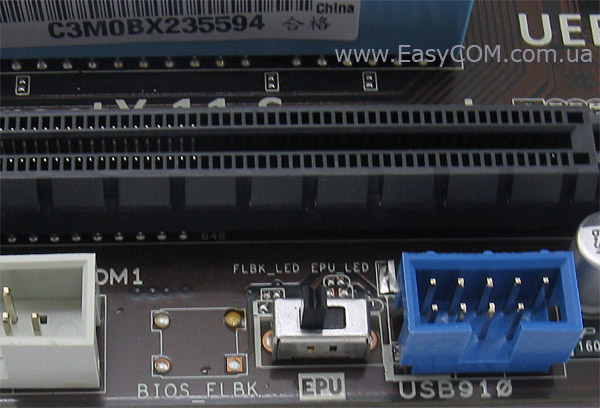

В нижнем правом углу находится переключатель функции «EPU», которая обеспечивает активацию на аппаратном уровне энергоэффективного режима работы.

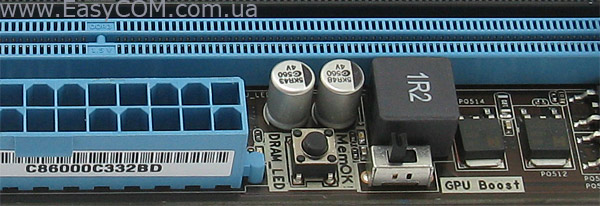

Кнопка «MemOK!», как и подсказывает логика, находится возле слотов памяти. Она будет полезна при наличии ошибок в работе системной памяти. Рядом с ней расположился переключатель «GPU Boost», который позволяет быстро и просто разогнать встроенный в процессор видеоадаптер.

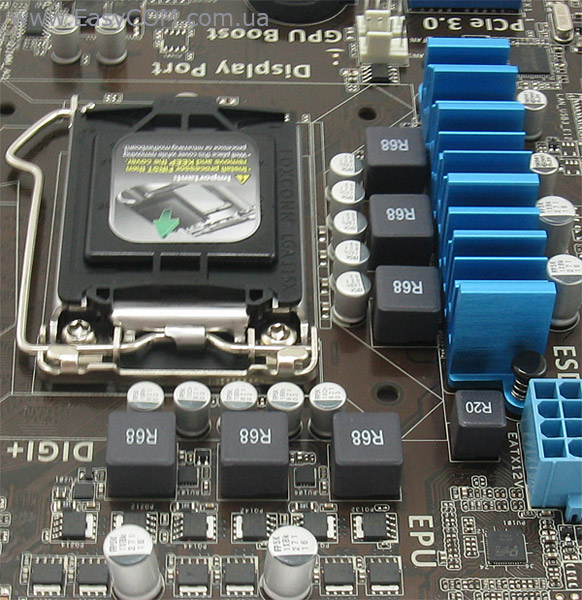

Основной преобразователь напряжения питания процессора выполнен по 6- фазной схеме. Четыре фазы используются для питания ядер процессора, а две для питания «системного агента» и встроенного видеоядра. Все используемые конденсаторы твердотельного типа, а дроссели имеют ферритовые сердечники. Такая элементная база становится стандартом у многих производителей материнских плат. Нагревающиеся элементы охлаждаются стилизованным радиатором, имеющим высокую степень оребрения.

Питание к процессору подводится через 8-контактный разъем ATX12V, который рассчитан на больший ток, чем обычный 4-контактный разъем ATX 12V.

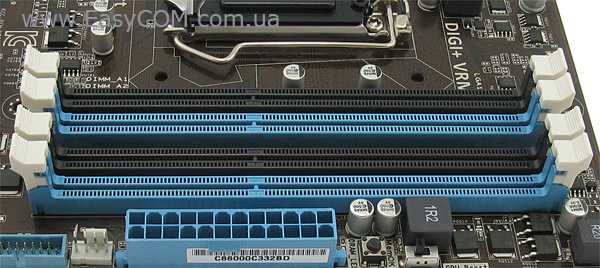

На материнской плате ASUS P8Z77-V LK установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3. Максимальный общий объем памяти может достигать 32 ГБ при установке четырех модулей емкостью 8 ГБ. Максимальная гарантированная частота оперативной памяти составляет 2400 МГц в режиме разгона. Для организации работы памяти в двухканальном режиме необходимо заполнять разъемы одного цвета. Узел питания оперативной памяти на ASUS P8Z77-V LK имеет двухфазное исполнение.

На интерфейсную панель материнской платы ASUS P8Z77-V LK выведены следующие порты:

• PS/2 (мышь / клавиатура);
• 2 x USB 2.0;
• 4 x USB 3.0;
• HDMI;
• DisplayPort;
• DVI;
• VGA;
• оптический S/PDIF;
• разъем RJ45 для сетевых соединений;
• шесть разъемов для 8-канального звука.

Набор портов можно назвать универсальным. Обращает на себя внимание наличие всех самых распространенных разъемов для подключения монитора. Есть как аналоговый D-Sub, так и 3 вида цифровых видеовыходов. Наличие шести аудиоразъемов облегчит подключение многоканальной акустической системы.

Разъемов для подключения вентиляторов на материнской плате ASUS P8Z77-V LK в общей сложности четыре. Один четырехконтактный разъем предназначен для подключения процессорного кулера, а остальные - для подключения корпусных вентиляторов. Все вентиляторы управляемы.

UEFI BIOS

На материнской плате ASUS P8Z77-V LK, как и на многих других решениях от компании ASUS, в качестве предзагрузчика используется UEFI, интерфейс которого позволяет производить настройки с помощью одной лишь мыши.

Зайдя в раздел «AI Tweaker» можно отметить длинный перечень самых разных опций, отвечающих за частоту, напряжение питания и режим работы преобразователя питания. Количество настроек в UEFI традиционно велико, как и у большинства продуктов компании ASUS.

Настройки, необходимые для разгона, сведены в таблицу:

Разгон процессора на материнской плате ASUS P8Z77-V LK предполагается производить с помощью множителей. А увеличение частоты BCLK большого прироста производительности не даст, так как это очень быстро приводит к потере стабильности из-за привязки частоты BCLK к частотам интерфейсов  SATA и PCI-E.

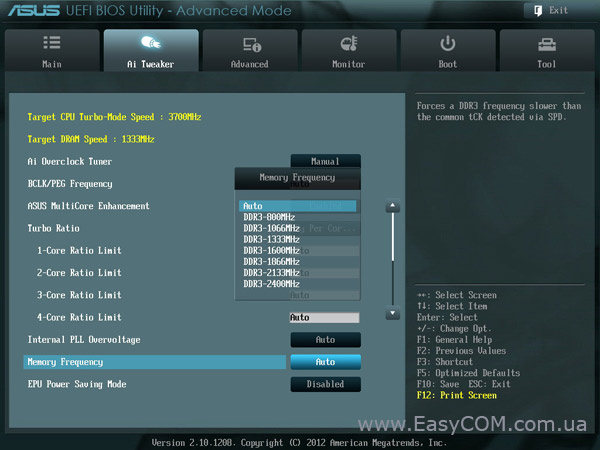

Множитель частоты памяти позволяет устанавливать частоту от 800 МГц до 2400 МГц.

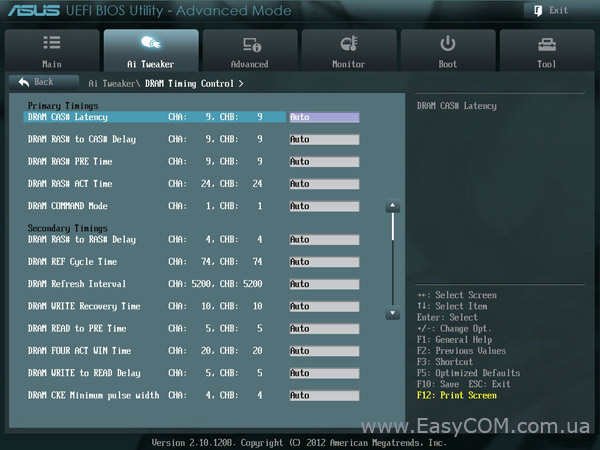

Настроить тайминги и подтайминги оперативной памяти можно и «ручным» способом в разделе «DRAM TimingControl».

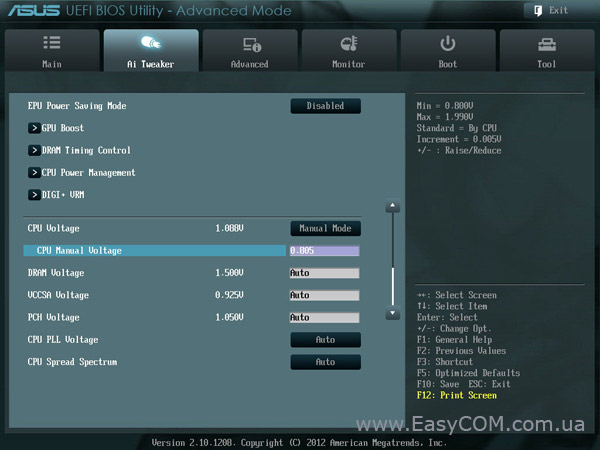

Настройки управления питанием позволяют устанавливать напряжения с достаточно малым шагом в довольно большом диапазоне. Также имеются настройки для компенсации просадок напряжения на процессоре и графическом ядре.

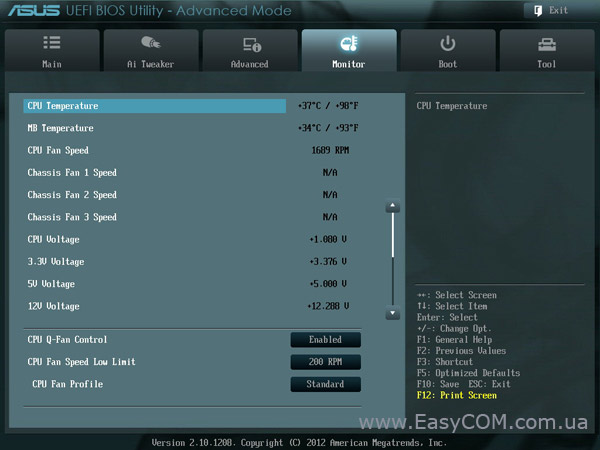

В UEFI также не обошлось без отдельного раздела мониторинга, в котором можно следить за:

• температурой материнской платы и процессора;
• скоростью вращения процессорного кулера и четырех корпусных вентиляторов;
• напряжением на ядре процессора;
• напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, следить за напряжением питания модулей оперативной памяти, возможности по-прежнему нет.

Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Q-Fan Control и корпусными вентиляторами, которые имеют различные режимы интенсивности, и установить нижний лимит частоты вращения вентиляторов.

Утилиты

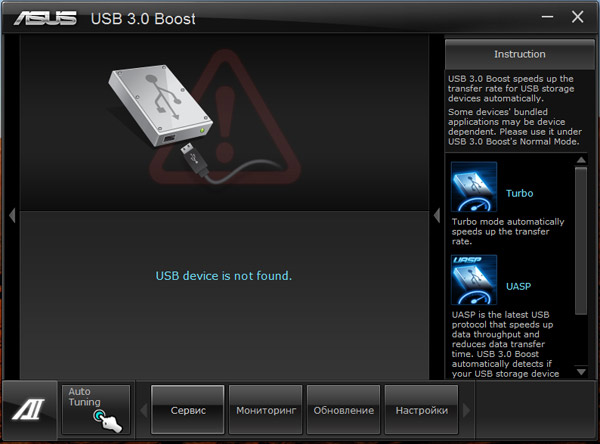

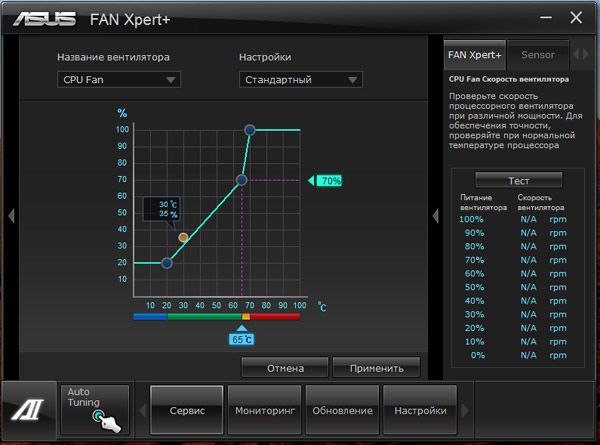

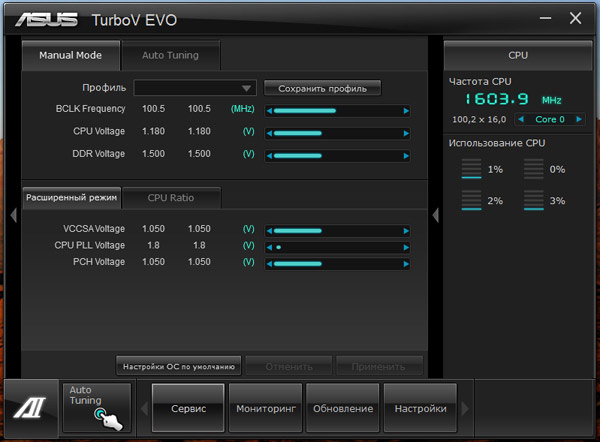

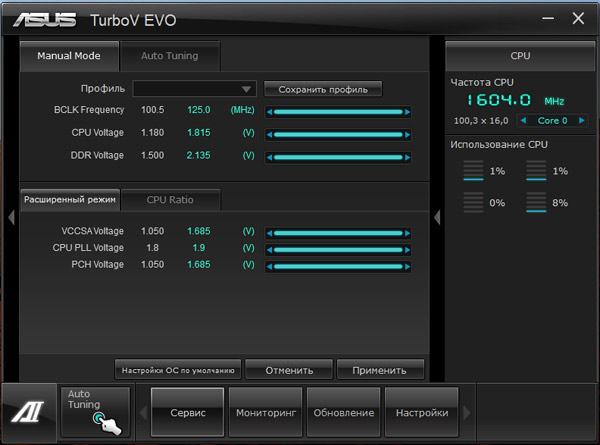

Разгон системы и изменение напряжения питания различных компонентов можно производить с помощью утилиты ASUS TurboV EVO.

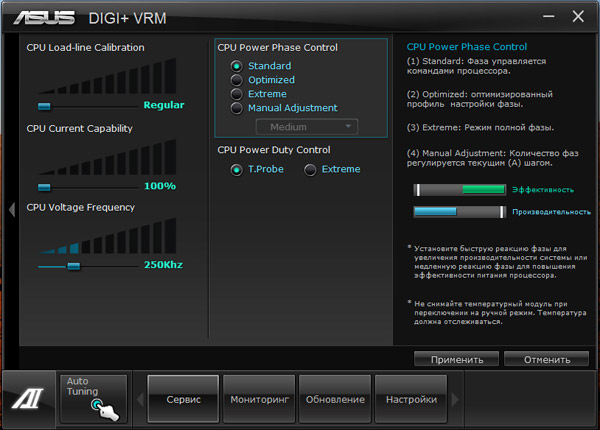

Уникальной возможностью, характерной в основном для материнских плат ASUS, является возможность настройки режима работы стабилизатора питания процессора.

Функция авторазгона

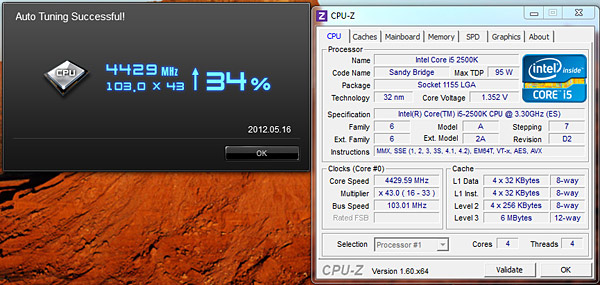

При установленном дискретном графическом ускорителе мы опробовали возможности авторазгона процессора во вкладке «AutoTuning». Это один из самых доступных способов авторазгона для неподготовленного пользователя. Также авторазгон можно активировать с помощью настроек в UEFI.

Полученный результат  4429 МГц можно назвать очень хорошим, особенно если учитывать, что это авторазгон.

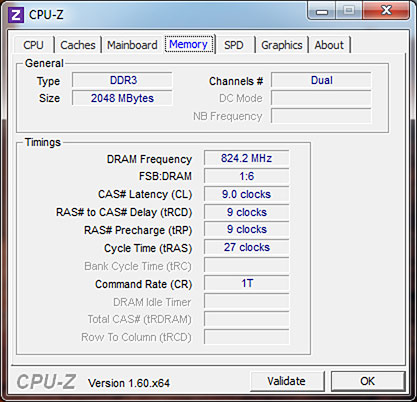

Что же касается разгона ОЗУ, то при автоматическом разгоне частота поднялась до 824 МГц.

Для проверки возможностей материнских плат использовалось следующее оборудование:

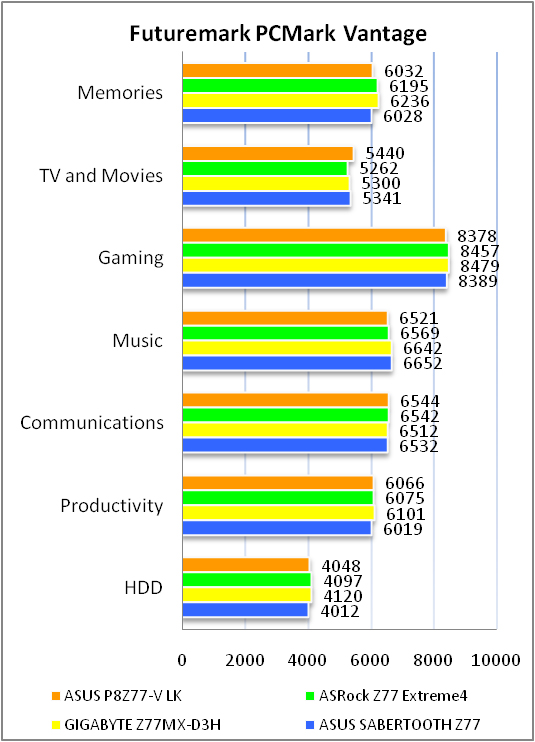

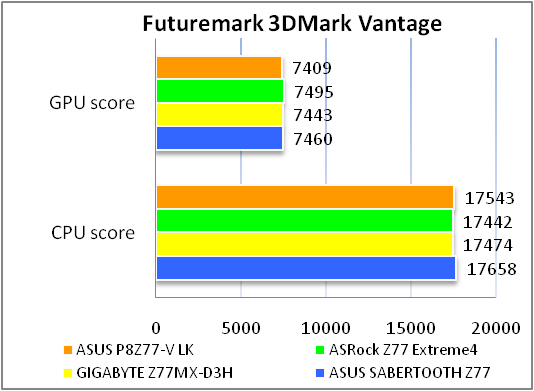

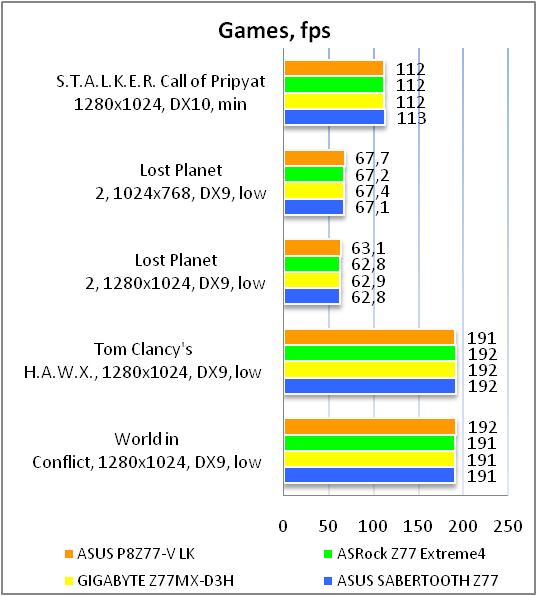

Результаты тестов:

Каких-либо отличий от конкурентов в производительности выявить не удалось, что говорит о качественной оптимизации платы.

Тестирование звукового тракта на основе кодека Realtek ALC892

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

24-bit, 192 kHz

Аудиоподсистема получила среднюю оценку «Очень хорошо». Это означает, что можно получить достаточно высокое качество звучания без приобретения дискретной звуковой карты.

Выводы

Материнская плата ASUS P8Z77-V LK станет хорошей основой для игрового компьютера среднего уровня. Этому способствует как наличие двух слотов PCI Express x16 3.0 с возможностью работы в конфигурации x8+x8, так и широкие возможности разгона процессора с разблокированным множителем и оптимизации производительности остальных моделей. Также плата придется по душе владельцам многоканальной акустики, так как на интерфейсной панели есть не только 6 аналоговых аудиоразъемов, но и реализован оптический выход SPDIF. Учитывая все это, а также качественную элементную базу и хороший аудиокодек, плату можно смело рекомендовать к приобретению. Тем более, на момент написания обзора её цена была вполне разумной и колебалась в районе 135$.

Достоинства:

• Наличие всех популярных видеовыходов на интерфейсной панели;
• поддержка технологий ATI CrossFireX и NVIDIA SLI в режиме x8+x8 PCI Express 3.0;
• достаточный для разгона и увеличения стабильности набор настроек UEFI;
• качественный 8-канальный звуковой кодек;
• наличие оптического цифрового аудиовыхода SPDIF  на интерфейсной панели;
• поддержка шести портов USB 3.0;
• качественная элементная база.

Недостатки:

• небольшое количество портов USB на интерфейсной панели;
• «свисание» правого края платы, что потребует более аккуратного обращения с нею.

Автор: Александр Корниенко

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования материнскую плату ASUS P8Z77-V LK.

Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
