Обзор материнской платы ASUS PRIME A320M-C R2.0: дешево и компактно

Вместе с анонсом процессоров AMD Ryzen второго поколения в 2018 году были представлены и новые чипсеты со сниженным энергопотреблением и тепловыделением, улучшенной работой с разгоном и поддержкой технологии AMD StoreMI. Однако обновлению подверглись только модели с индексами «X» и «B», тогда как младший AMD A320 остался без приемника. Возможно, новый чипсет серии «A» представят в этом году, а пока что любителям максимальной экономии приходится обходиться материнскими платами на чипсете 2017 года выпуска.

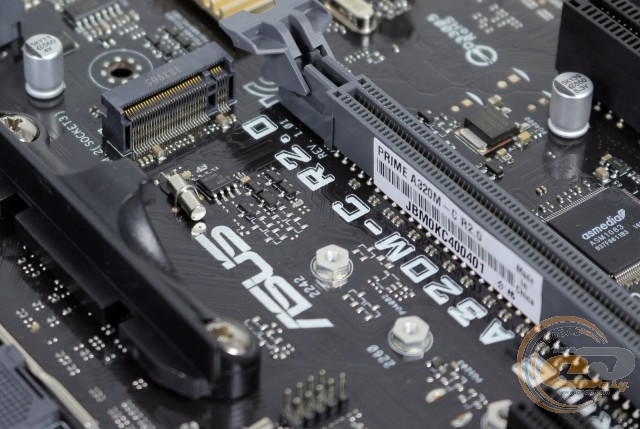

ASUS PRIME A320M-C R2.0

И сегодня мы решили познакомить вас с одной из бюджетных материнских плат формата microATX от компании ASUS, которая может найти своего покупателя благодаря наличию устаревших интерфейсов. ASUS PRIME A320M-C R2.0 на данный момент предлагается по средней стоимости порядка $75, что не так уж и много за материнскую плату от производителя первого эшелона. Давайте же разберемся с ее возможностями и выясним, для каких целей пригодится устройство подобного уровня.

Спецификация

Модель

ASUS PRIME A320M-C R2.0

Чипсет

AMD A320

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1-го поколения / AMD Ryzen 2-го поколения / Ryzen с графикой Radeon Vega / 7-е поколение A-series / Athlon X4

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen – x16 или AMD A / Athlon – x8)

2 x PCI Express 2.0 x1

1 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4 (SATA для AMD A / Athlon))

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x RJ45

1 x COM

4 x USB 3.1 Gen 1

2 x USB 2.0

3 x аудиопорта

2 x PS/2

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x LPT

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WM 2.0, DMI 3.0

Форм-фактор

microATX

244 x 236 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME A320M-C R2.0 ASUS PRIME A320M-C R2.0

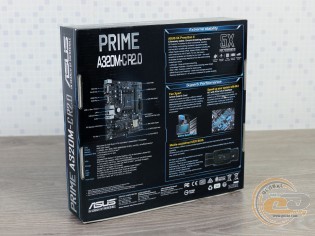

ASUS PRIME A320M-C R2.0 поставляется в картонной коробке с приятным оформлением в темных тонах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик и преимуществ.

ASUS PRIME A320M-C R2.0

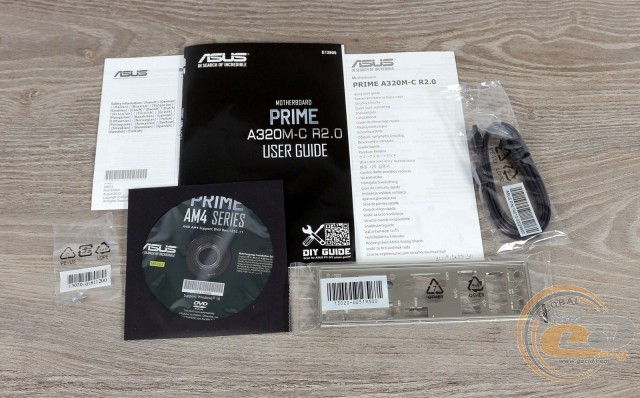

В коробке мы обнаружили минимальный набор аксессуаров:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • винтик для крепления накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME A320M-C R2.0

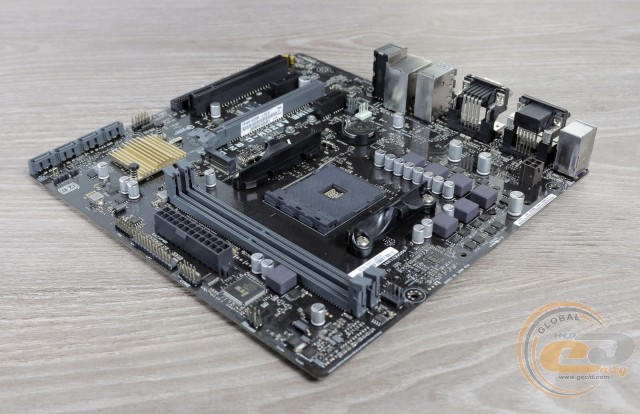

Достав устройство из коробки, сразу понимаешь, что перед тобой далеко не флагманское решение, а простая «рабочая лошадка» с минимальными претензиями по дизайну и даже без радиаторов в зоне VRM. Единственным ярким элементом в оформлении является золотистый радиатор на чипсете, который словно брошка на одежде притягивает к себе взгляды.

ASUS PRIME A320M-C R2.0

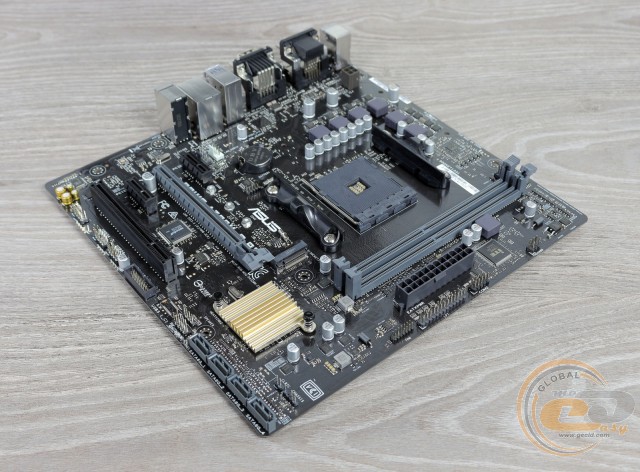

Что же касается удобства сборки, то у нас возникла только одна претензия к отсутствию крепежных отверстий по всей правой стороне печатной платы. В остальном же все выполнено на высшем уровне. Особенно понравилось наличие DIMM-слотов с защелками с одной стороны, что не часто можно встретить у бюджетных моделей.

ASUS PRIME A320M-C R2.0

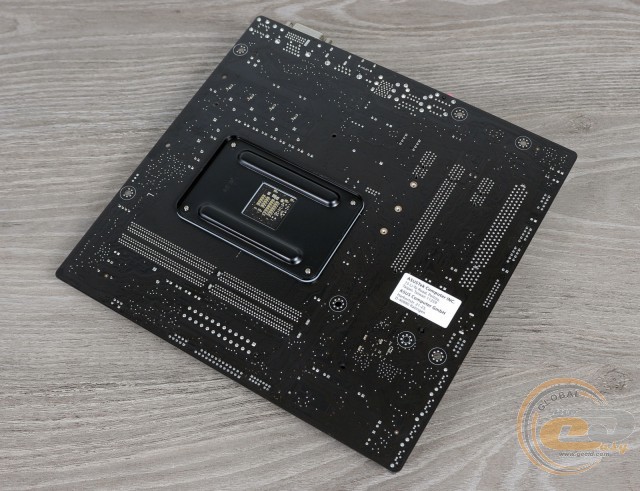

На обратной стороне нет ничего примечательного – только стандартная опорная пластина процессорного разъема, ряд отметок о прохождении различных сертификаций, а также пластиковые клипсы крепления единственного радиатора.

ASUS PRIME A320M-C R2.0

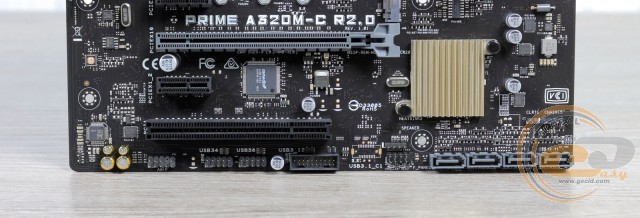

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего шесть: два внутренних и четыре внешних.

ASUS PRIME A320M-C R2.0

ASUS PRIME A320M-C R2.0

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режиме SATA.

ASUS PRIME A320M-C R2.0

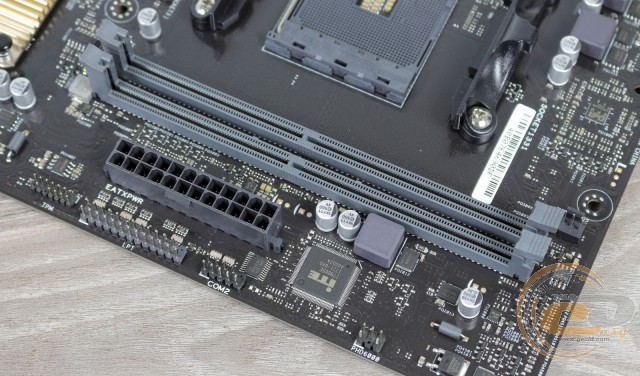

Системная плата ASUS PRIME A320M-C R2.0 оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4 в двухканальном режиме. Поддерживаются планки, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства пользователей.

Дополнительно отметим расположенные на правой стороне интерфейсы COM, LPT и TPM.

ASUS PRIME A320M-C R2.0

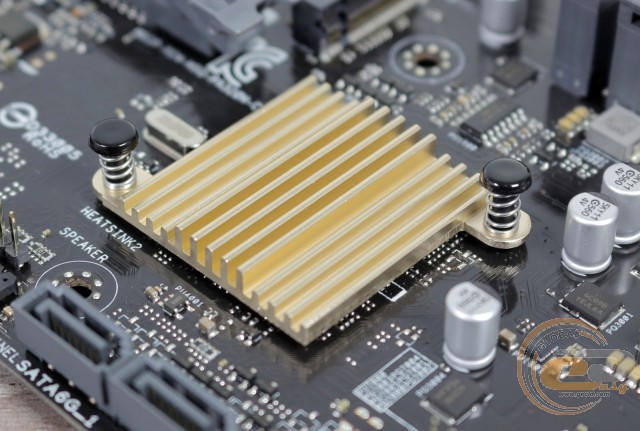

Система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41°C;
  • боковые / верхние полевые транзисторы – 102 / 65°C;
  • боковые / верхние дроссели подсистемы питания – 71 / 83°C.

Температура дросселей и полевых транзисторов достаточно высокая, поэтому пренебрегать хорошей циркуляцией воздуха внутри корпуса явно не стоит. А при возможности лучше еще и радиатор туда поставить.

ASUS PRIME A320M-C R2.0

ASUS PRIME A320M-C R2.0

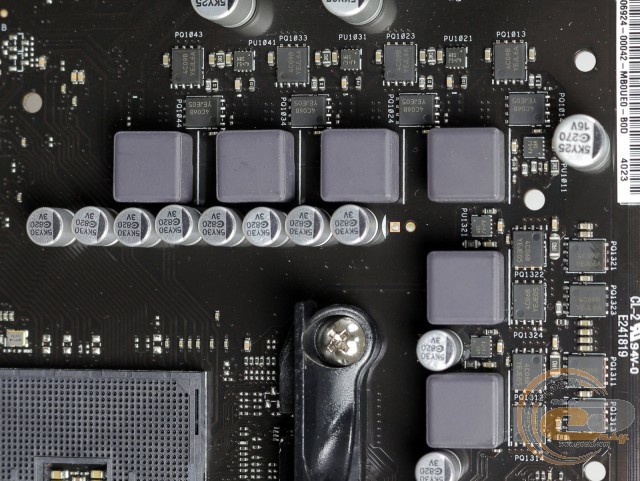

Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы On Semiconductor 4C06B и 4C09B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS PRIME A320M-C R2.0

Для расширения функциональности ASUS PRIME A320M-C R2.0 у пользователя есть в распоряжении четыре слота:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI.

Таким образом, можно установить только одну видеокарту и три дополнительные платы расширения. При использовании 3-слотового видеоускорителя вы потеряете доступ к PCI Express x1 и PCI, хотя такой сценарий маловероятен для бюджетной платы.
