Обзор материнской платы ASUS PRIME A520M-A: дешево и сердито
16-09-2020
В июне 2020 года компания AMD презентовала три новых процессора линейки Ryzen 3000XT, выполненных по 7-нм техпроцессу на микроархитектуре Zen 2. Однако сегодня нас больше интересует вторая новинка, показанная в тот момент – новый чипсет для бюджетного сегмента AMD A520. Он пришел на смену AMD A320, который просуществовал на рынке ровно три года.
AMD A520 можно назвать эволюцией линейки бюджетных решений от AMD. Он не только работает с текущим поколением Ryzen 3000, но и имеет задел на будущее в виде поддержки грядущих Ryzen Vermeer и гибридных Ryzen Cezanne.

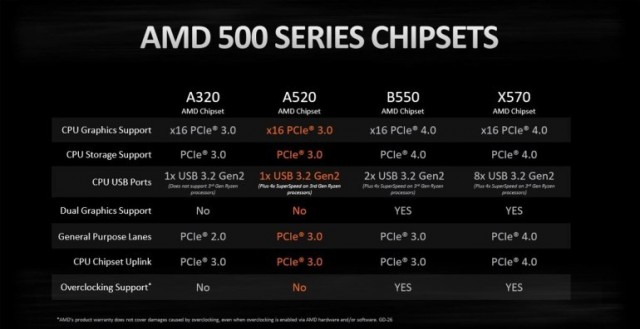

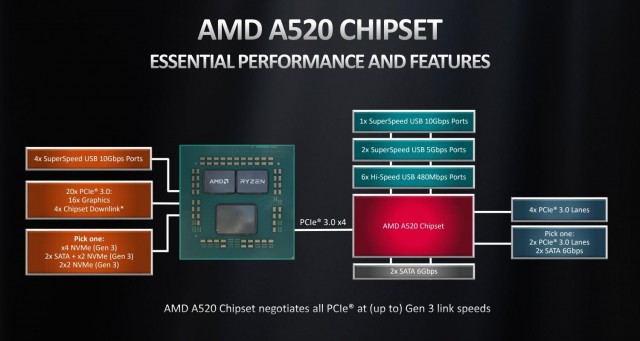

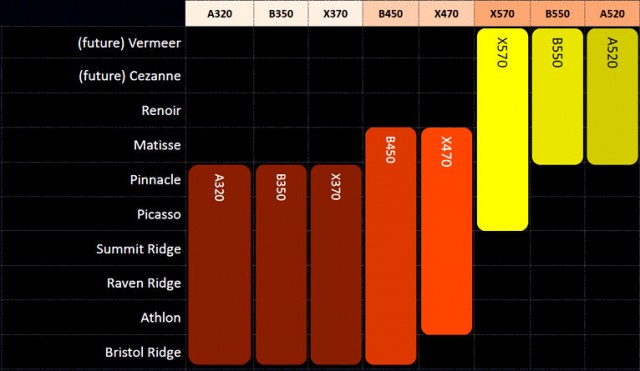

Да, в нем нет поддержки PCIe 4.0, что неудивительно для данного сегмента, зато используется стандарт PCIe 3.0 вместо PCIe 2.0 в AMD A320. С процессором чипсет связывается посредством четырех линий PCIe 3.0. Он обеспечивает работу двух портов SATA 6 Гбит/с (еще пара может быть добавлена за счет свободных линий PCIe 3.0), шести USB 2.0, двух USB 3.2 Gen 1 и одного USB 3.2 Gen 2. Поддержка разгона процессора и организации мультиграфических связок отсутствует. Итоговое сравнение характеристик текущего модельного ряда чипсетов AMD выглядит следующим образом:
А теперь пришло время познакомиться с новым чипсетом поближе, и сделаем мы это на примере компактной материнской платы ASUS PRIME A520M-A.
Спецификация
Модель |
ASUS PRIME A520M-A |
Чипсет |
AMD A520 |
Процессорный разъем |
Socket AM4 |
Поддерживаемые процессоры |
AMD Ryzen 3-го поколения / Ryzen 3-го поколения с графикой Radeon Vega |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4800 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 2 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4) 4 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC887 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете |
Внешние порты I/O |
1 x HDMI 1 x D-Sub 1 x DVI-D 1 x RJ45 4 x USB 3.2 Gen 1 2 x USB 2.0 3 x аудиопорта 1 x PS/2 Combo |
Внутренние порты I/O |
1 x USB 3.2 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
256 Mбит Flash ROM UEFI AMI BIOS |
Форм-фактор |
microATX 244 x 244 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
ASUS PRIME A520M-A поставляется в картонной коробке с приятным оформлением в темных тонах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик и преимуществ.

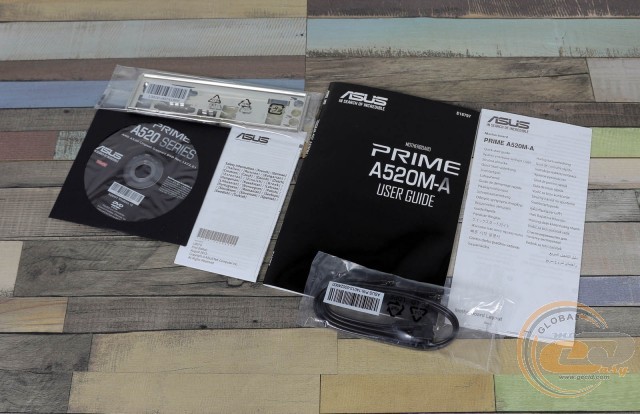

В коробке мы обнаружили диск с драйверами и утилитами, документацию, два кабеля SATA и заглушку интерфейсной панели.
Дизайн и особенности платы

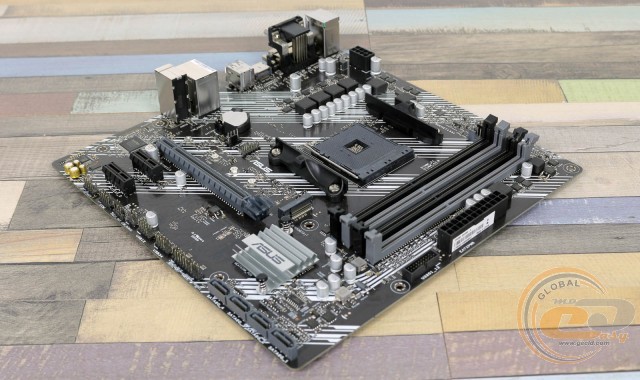

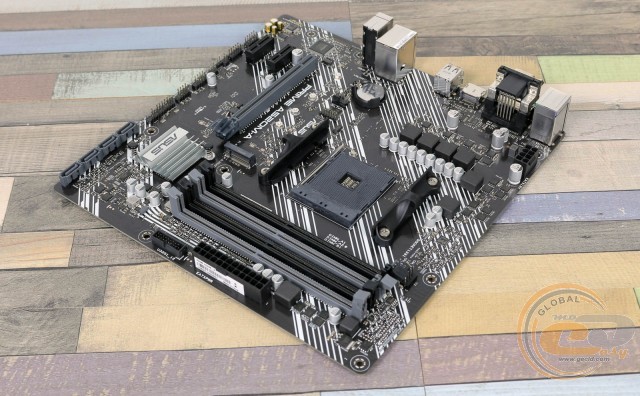

Достав ASUS PRIME A520M-A из коробки, сразу понимаешь, что это «рабочая лошадка» без каких-либо претензий на флагманский статус. В глаза бросается печатная плата коричневого цвета, отсутствующий радиатор на элементах подсистемы питания процессора и максимально простой чипсетный радиатор. В данном сегменте такой подход производителя более чем оправдан – благодаря этому обеспечивается минимальная конечная стоимость устройства для потребителя.
Претензий к удобству сборки у нас не возникло. DIMM-слоты оснащены защелками только с одной стороны и даже самая крупная видеокарта не сможет перекрыть доступ к портам SATA, хоть они и расположены перпендикулярно поверхности платы.
На обратной стороне нет ничего примечательного – только стандартная опорная пластина процессорного разъема, ряд отметок о прохождении различных сертификаций и пластиковые клипсы крепления единственного радиатора.

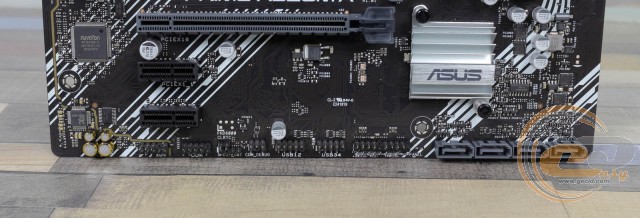

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате реализована поддержка четырех внутренних и пары внешних USB 2.0.

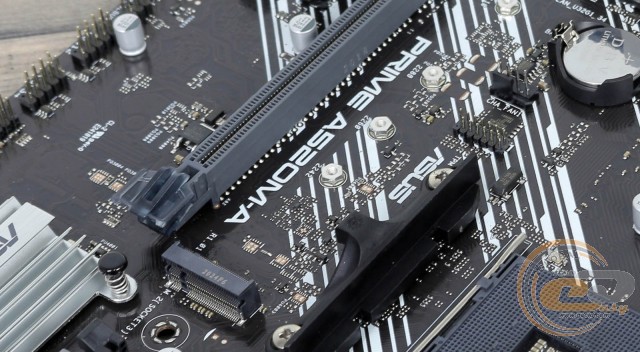

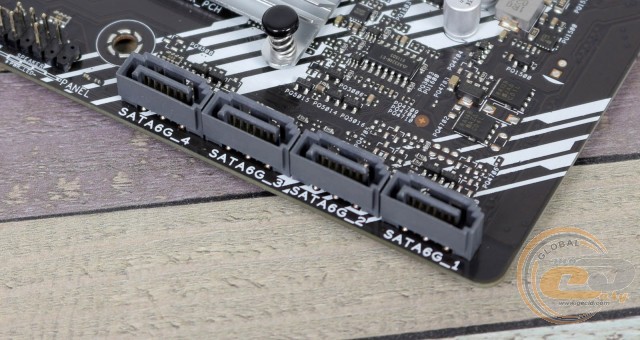

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280 и M.2 22110) и четырьмя портами SATA 6 Гбит/с.

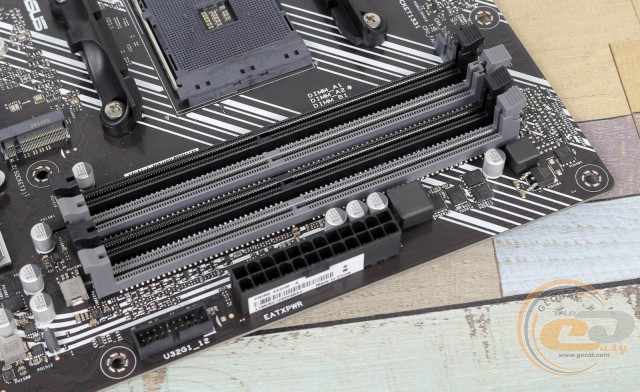

Системная плата ASUS PRIME A520M-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4 в двухканальном режиме. Поддерживаются планки, работающие на частотах до 4800 МГц в разгоне. Максимальный объем памяти может достигать 128 ГБ.
Дополнительно отметим колодку подключения выносной панели с портами USB 3.2 Gen 1. Всего на плате их шесть: два внутренних и четыре на интерфейсной панели.

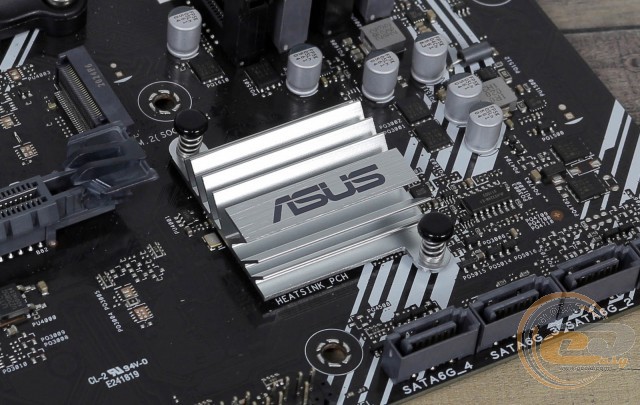

Система охлаждения состоит из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 43°C;
- боковые / верхние полевые транзисторы – 96 / 71°C;
- боковые / верхние дроссели подсистемы питания – 88 / 70°C.
Температуры полевых транзисторов и дросселей пусть и не критические, но все же достаточно высокие, поэтому пренебрегать хорошей циркуляцией воздуха внутри корпуса явно не стоит.

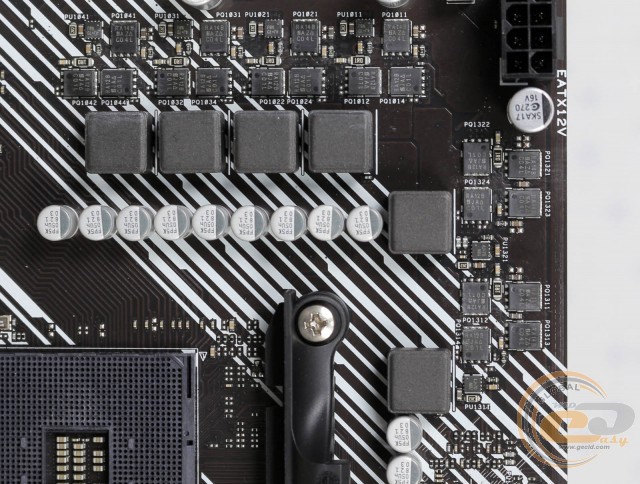

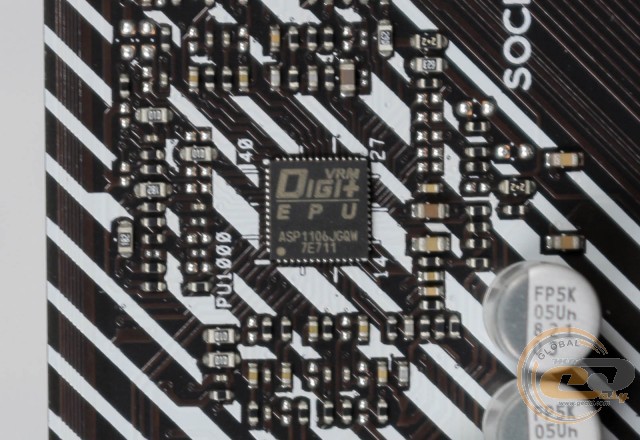

Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и полевые транзисторы RA14B и RA12B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106JGQW.

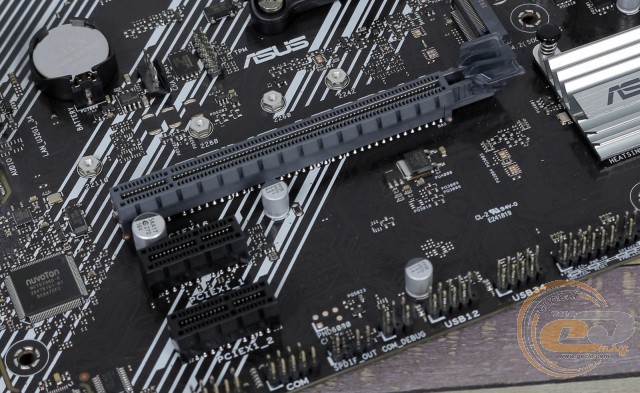

Для расширения функциональности ASUS PRIME A520M-A есть три слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
Таким образом, можно установить только одну видеокарту и пару дополнительных плат расширения. При использовании 3-слотового видеоускорителя вы потеряете доступ к PCI Express x1.
