Обзор и тестирование материнской платы ASUS PRIME B250M-PLUS: основа для современной системы без разгона

25-04-2017

ASUS PRIME B250M-PLUS

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

ASUS PRIME B250M-PLUS

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

ASUS PRIME B250M-PLUS

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 х PS/2 Combo;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 3 x USB 3.0;
  • 2 x USB 2.0;
  • 1 х USB 3.0 Type-C;
  • 6 x аудиопортов.

Интерфейсная панель новинки выгодно отличается наличием шести портов USB, включая USB Type-C, трех видеовыходов и удобным подключением многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM.

ASUS PRIME B250M-PLUS

У ASUS PRIME B250M-PLUS имеются стандартные возможности для организации охлаждения внутри системного корпуса. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, в то время как два других предназначены для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS PRIME B250M-PLUS

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти удалось запустить на максимально заявленной частоте DDR4-2400 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS PRIME B250M-PLUS использовалось следующее оборудование:

Процессор

Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ)
Turbo Boost: enable

Кулер

Scythe Mugen 3

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple WD10PURX (1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

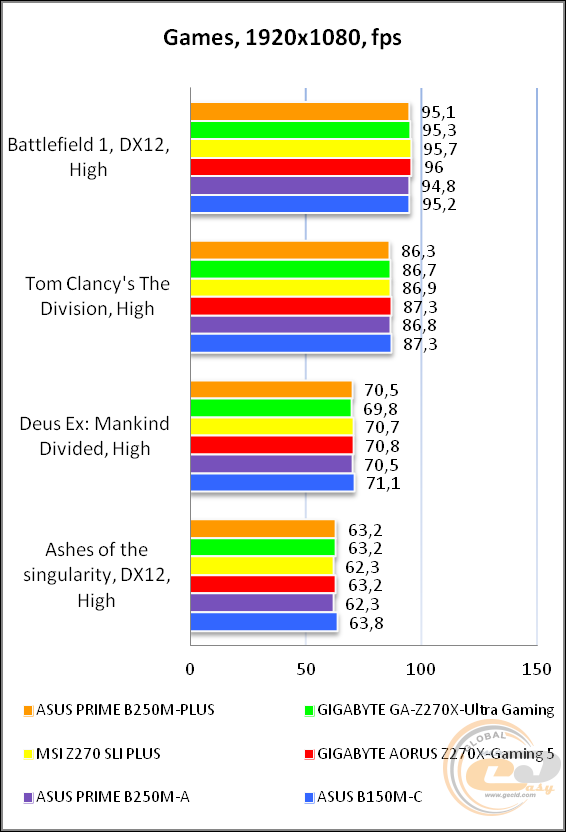

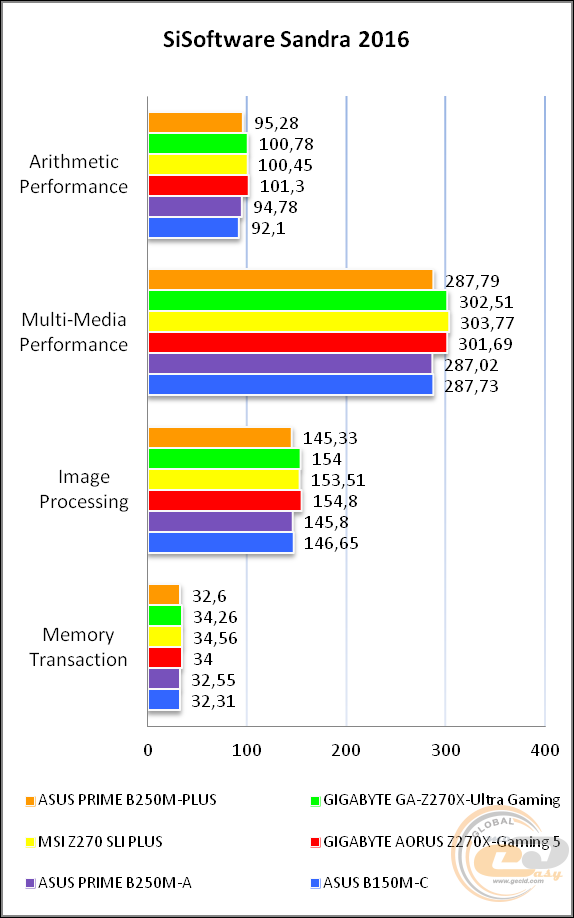

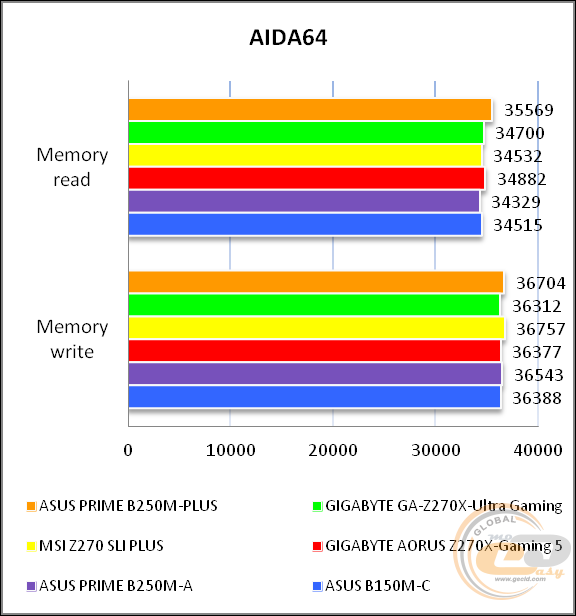

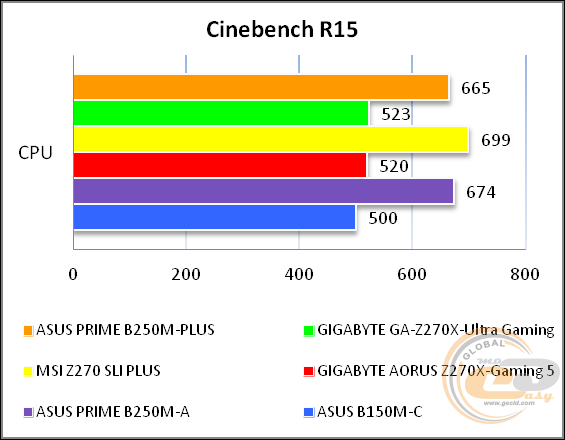

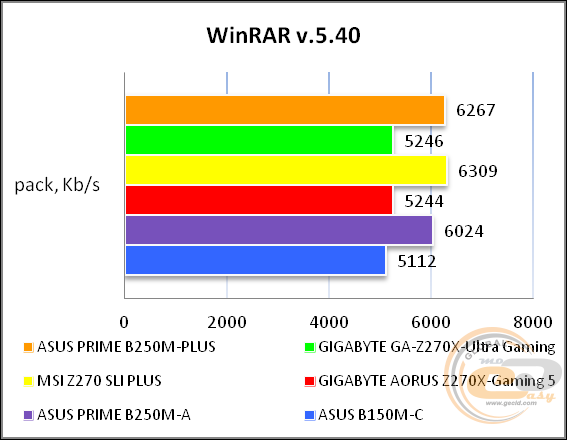

Результаты тестов

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

ASUS PRIME B250M-PLUS

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.04

Отлично

Уровень шума, дБ (А)

-81.5

Хорошо

Динамический диапазон, дБ (А)

81.4

Хорошо

Гармонические искажения, %

0.0028

Отлично

Гармонические искажения + шум, дБ(A)

-73.6

Средне

Интермодуляционные искажения + шум, %

0.027

Хорошо

Взаимопроникновение каналов, дБ

-80.8

Очень хорошо

Интермодуляции на 10 кГц, %

0.026

Хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.04

Отлично

Уровень шума, дБ (А)

-84.7

Хорошо

Динамический диапазон, дБ (А)

84.6

Хорошо

Гармонические искажения, %

0.0039

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.2

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-79.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка



Очень хорошо

Поскольку в составе аудиоподсистемы используется далеко не флагманский кодек Realtek ALC887, то и ожидать от нее особых откровений не стоит. В целом она вполне подойдет для повседневного использования, а любители качественного звука всегда могут купить себе дискретную звуковую плату.

Выводы

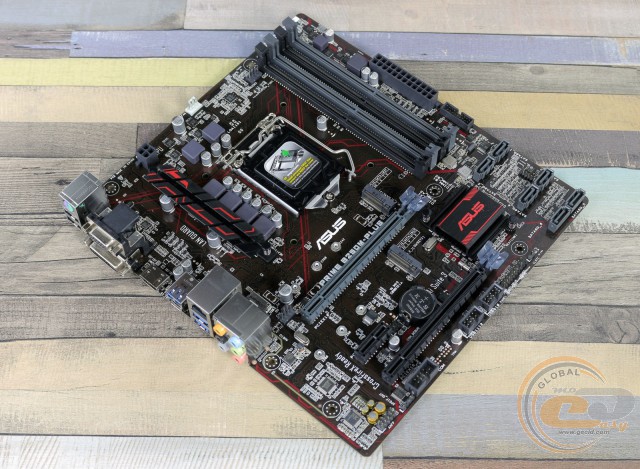

ASUS PRIME B250M-PLUS

В целом ASUS PRIME B250M-PLUS при средней стоимости порядка $100 представляет собой интересное решение для сборки домашней системы, не предназначенной для разгона. И если не считать данного ограничения, то в остальном вы получите отличную современную модель с необходимой функциональностью.

К основным ее достоинствам можно отнести хорошие возможности по организации дисковой подсистемы, приятный дизайн, качественную элементную базу, поддержку интерфейса USB Type-C и трех видеовыходов. Как таковых недостатков у новинки нет, а среди особенностей можно выделить разве что перпендикулярное расположение всех портов SATA 6 Гбит/с, а также ограничение по одновременному использованию двух интерфейсов дисковой подсистемы.

Отдельно можно провести сравнение с рассмотренной ранее ASUS PRIME B250M-A, которая обойдется вам ориентировочно на $16 дешевле, но взамен она лишена слота PCI Express 3.0 x4, радиатора на полевых транзисторах и одного порта USB 3.0. Также в более доступной модели установлен сетевой контроллер Realtek RTL8111H, тогда как ASUS PRIME B250M-PLUS может похвастать Intel WGI219V, который используется в куда более дорогих решениях. В свою очередь ASUS PRIME B250M-A оснащена разъемами LPT и TPM, а также обладает еще более компактными габаритами.

В целом выбор зависит от ваших приоритетов, но обе эти платы однозначно заслуживают внимания благодаря отличному соотношению цены и возможностей.

Достоинства:

  • поддержка дизайна 5X Protection II;
  • поддержка интерфейсов USB 3.0 Type-C и COM;
  • надежная цифровая подсистема питания c качественной элементной базой;
  • богатые возможности по организации дисковой подсистемы;
  • сравнительно доступная стоимость;
  • привлекательный дизайн;
  • поддержка ряда полезных фирменных технологий.

Особенности:

  • доступ к двум портам SATA 6 Гбит/с может быть усложнен габаритной видеокартой;
  • ограничение по одновременному использованию некоторых интерфейсов дисковой подсистемы.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
