Обзор и тестирование материнской платы ASUS PRIME B350M-E: доступное решение для сборки домашней системы

Мы продолжаем знакомить вас с материнскими платами для набирающей все большую популярность платформы AMD Socket AM4, одним из немаловажных достоинств которой является более доступная стоимость по сравнению с Intel. В данном обзоре мы хотим рассмотреть одну из самых недорогих плат от ASUS на чипсете AMD B350.

ASUS PRIME B350M-E

Речь пойдет о модели ASUS PRIME B350M-E. При своей средней стоимости порядка $90, она предлагает более чем достойное оснащение, возможность разгона процессора и компактные габариты. Давайте же разберемся, в каких случаях стоит рассматривать ее к покупке и есть ли у нее недостатки, даже несмотря на низкую цену.

Спецификация

Модель

ASUS PRIME B350M-E

Чипсет

AMD B350

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen x16 или AMD A / Athlon x8)

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD A / Athlon))

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 221 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B350M-E ASUS PRIME B350M-E

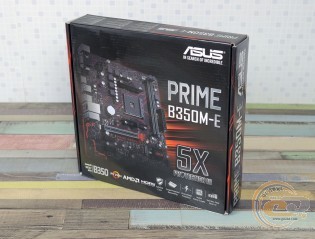

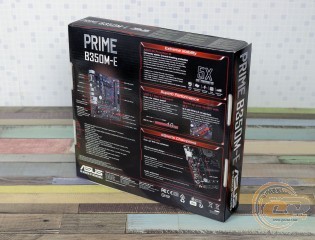

ASUS PRIME B350M-E поставляется в стандартной картонной коробке, оформленной в фирменном стиле данной линейки, которая отличается хорошим информационным наполнением.

ASUS PRIME B350M-E

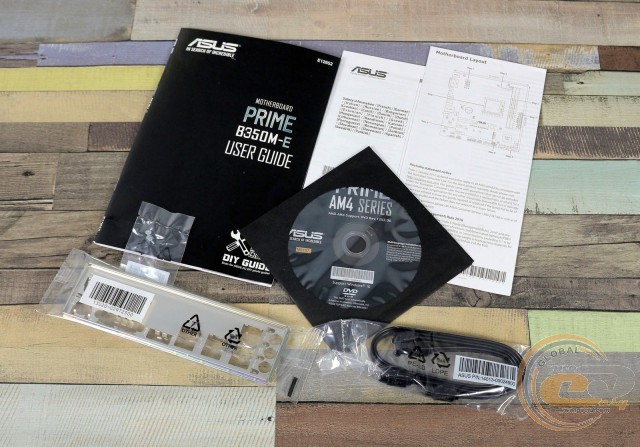

Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B350M-E

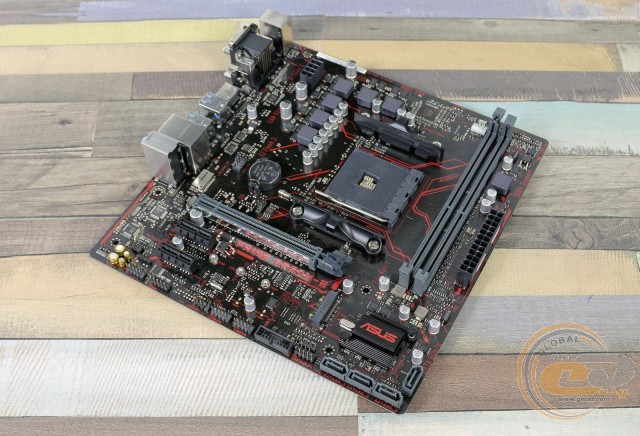

Несмотря на доступную стоимость и соответствующее позиционирование в модельном ряду, во время разработки дизайну модели все же уделили немного внимания. Как видим, привычная для доступных решений печатная плата коричневого цвета получила вполне достойное оформление при помощи красного узора, что освежает ее облик.

ASUS PRIME B350M-E

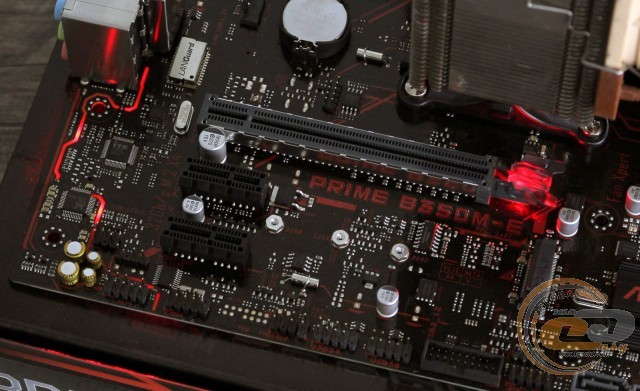

Приятным бонусом является наличие LED-подсветки, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы и защелки слота PCI Express 3.0 x16, которые горят красным цветом.

ASUS PRIME B350M-E

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной видеокарты с трехслотовым кулером либо крупной платой расширения, установленной в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло. Но при монтаже следует быть предельно аккуратным, поскольку по правому краю печатной платы отсутствуют крепежные отверстия.

ASUS PRIME B350M-E

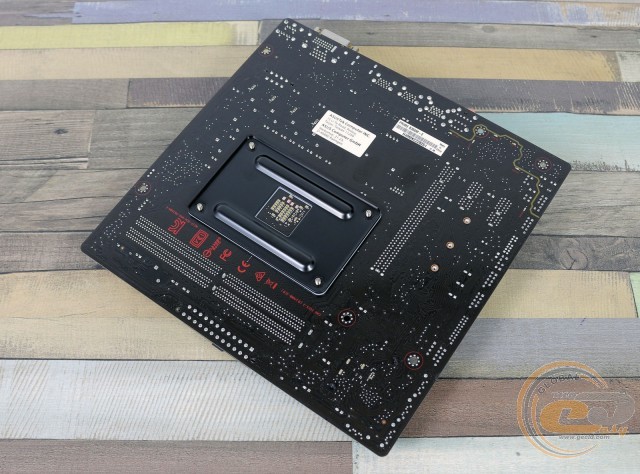

Взглянув на обратную сторону ASUS PRIME B350M-E, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является распространенным решением для доступных моделей.

ASUS PRIME B350M-E

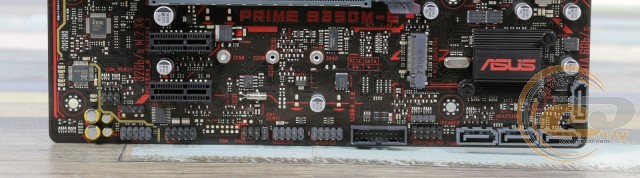

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего шесть: два внутренних и четыре внешних.

ASUS PRIME B350M-E

ASUS PRIME B350M-E

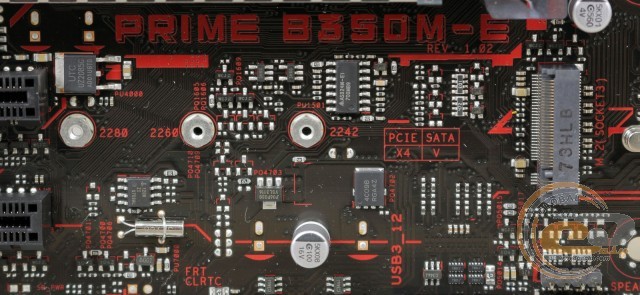

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIE 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режиме SATA.

ASUS PRIME B350M-E

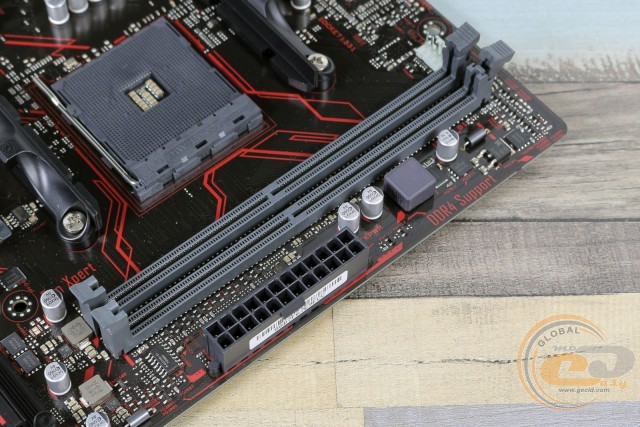

Системная плата ASUS PRIME B350M-E оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства пользователей.

ASUS PRIME B350M-E

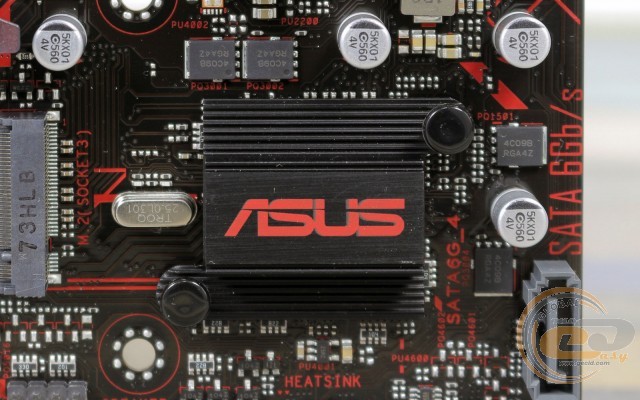

Как мы уже говорили, система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 56,6°C (при разгоне – 57°C);
  • дроссели подсистемы питания – 80,6°C (при разгоне − 93,3°C).

Температура дросселей достаточно высокая, поэтому при разгоне процессор необходимо хорошо позаботиться о циркуляции воздуха внутри корпуса или самостоятельно установить дополнительный радиатор, дабы избежать перегрева ключевых компонентов подсистемы питания.

ASUS PRIME B350M-E

ASUS PRIME B350M-E

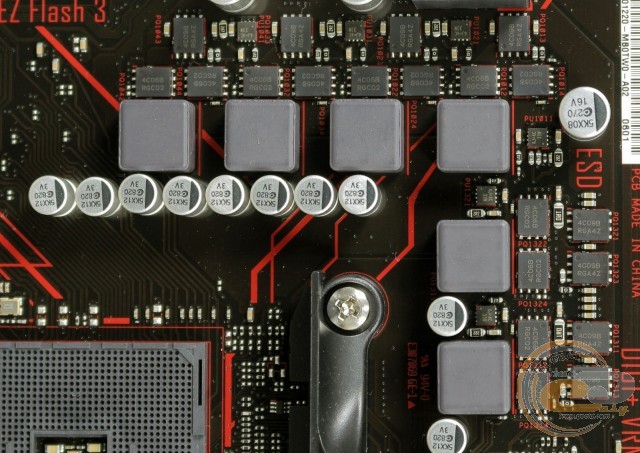

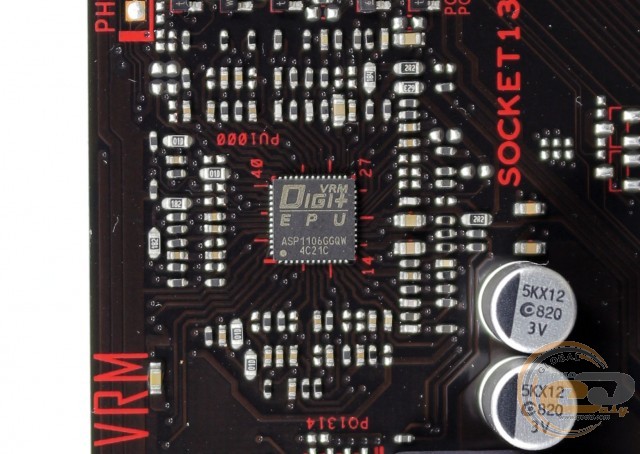

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS PRIME B350M-E

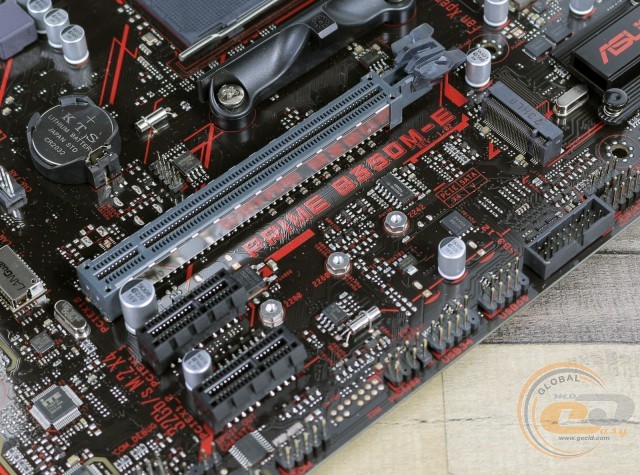

Для расширения функциональности ASUS PRIME B350M-E у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким образом, в обычных условиях можно установить только одну видеокарту и пару дополнительных плат расширения, хотя майнеры смогут подключить три графических адаптера. Если видеокарта будет трехслотовой, то доступа к обеим PCI Express 3.0 x1 не будет, однако это является платой за компактные габариты формата microATX.

ASUS PRIME B350M-E

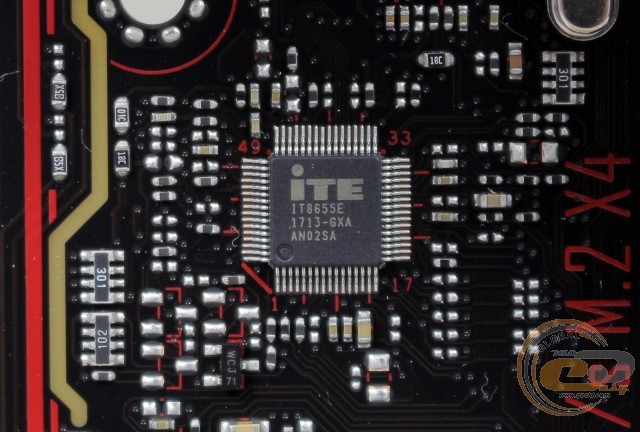

Возможности Multi I/O возложены на микросхему ITE8655E, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS PRIME B350M-E

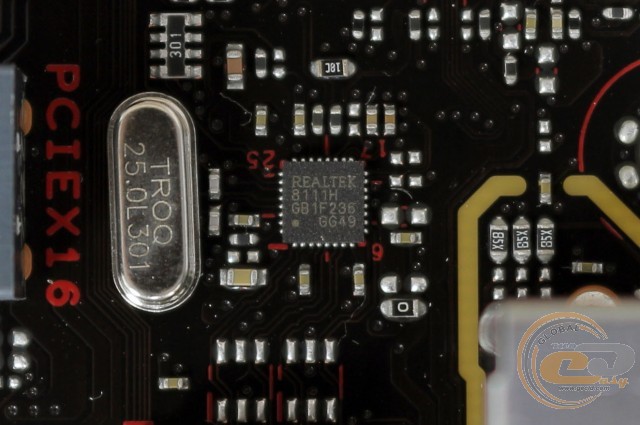

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
