Обзор и тестирование материнской платы ASUS PRIME B350M-K: доступ к разгону за $85

Компания ASUS продолжает радовать широким ассортиментом материнских плат, в котором вы без проблем сможете подобрать решение под любые потребности, не переплачивая за ненужную функциональность. К примеру, если вы хотите собрать компактную и недорогую домашнюю систему с одной видеокартой и возможностью разгона процессоров AMD Ryzen, то очевидным выбором становятся модели на чипсете AMD B350.

ASUS PRIME B350M-K

Одной из подходящих материнских плат для этих целей является ASUS PRIME B350M-K. По совместительству – это самая доступная модель от ASUS на AMD B350. На момент подготовки обзора ее стоимость составляет порядка $85, что очень недорого за устройство с возможностью разгона и вполне достойным оснащением, о котором мы и поговорим далее.

Спецификация

Модель

ASUS PRIME B350M-K

Чипсет

AMD B350

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen, седьмое поколение AMD A / Athlon для платформы Socket AM4

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоты расширения

1 x PCI Express 3.0 x16 (AMD Ryzen − x16 / AMD Ryzen с графикой Radeon Vega / AMD A / Athlon − x8)

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD A / Athlon))

4 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1 с поддержкой подключения двух USB 3.1 Gen 1

2 x USB 2.0 с поддержкой подключения четырех USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 221 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B350M-K ASUS PRIME B350M-K

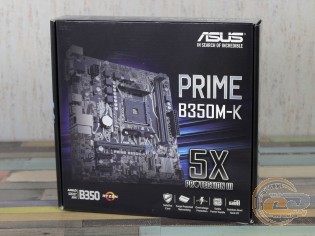

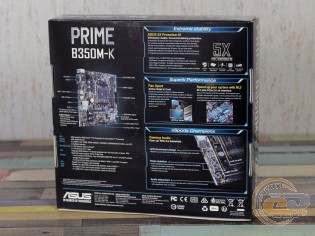

ASUS PRIME B350M-K поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME, которая отличается хорошим информационным наполнением.

ASUS PRIME B350M-K

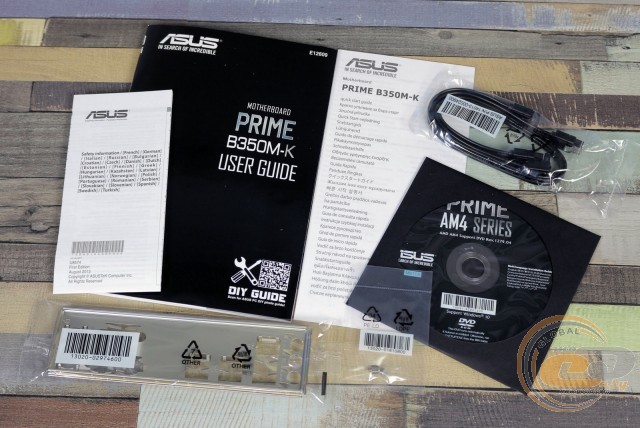

Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B350M-K

Дизайн ASUS PRIME B350M-K является традиционным для фирменных устройств данного ценового сегмента: привычная печатная плата коричневого цвета неплохо дополняется узором белого цвета

ASUS PRIME B350M-K

Приятным бонусом является наличие LED-подсветки, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающейся полосы в области звуковой подсистемы и светодиода под защелкой слота PCI Express 3.0 x16.

ASUS PRIME B350M-K

В плане компоновки и удобства сборки системы хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной видеокарты с трехслотовым кулером либо крупной платой расширения, установленной в нижний слот PCI Express 3.0 x1, что маловероятно. Также отметим отсутствие крепежных отверстий по правому краю, поэтому подключение находящихся там разъемов следует осуществлять с предельной осторожностью. К расположению остальных элементов претензий у нас не возникло.

ASUS PRIME B350M-K

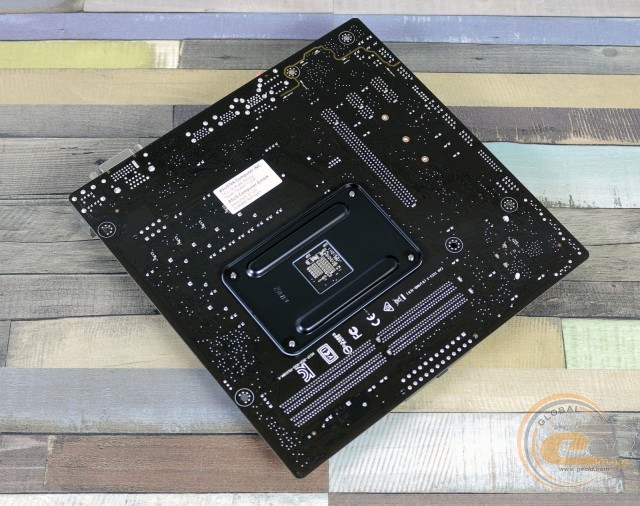

Взглянув на обратную сторону ASUS PRIME B350M-K, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является распространенным решением для доступных моделей.

ASUS PRIME B350M-K

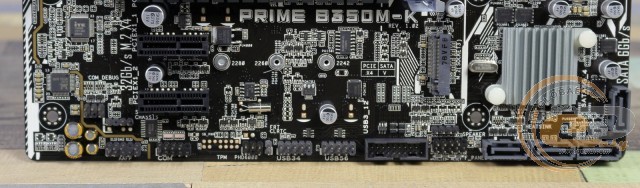

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, разъем S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: два внутренних и четыре внешних.

ASUS PRIME B350M-K

ASUS PRIME B350M-K

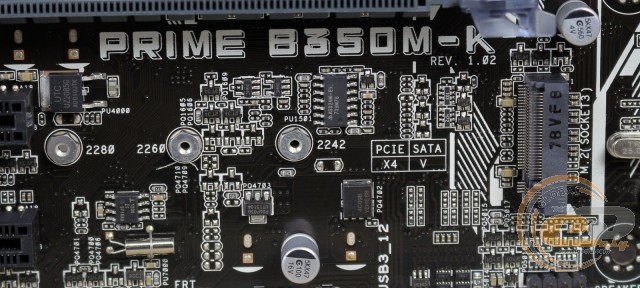

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280, M.2 22110) и четырьмя портами SATA 6 Гбит/с. Отметим, что при установленном процессоре AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIe 3.0 x4 накопители, тогда как для решений AMD A / AMD Athlon возможна работа только в режиме SATA.

ASUS PRIME B350M-K

Системная плата ASUS PRIME B350M-K оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4. Поддерживаются планки, работающие на частотах до 3200 МГц (AMD Ryzen) или до 2400 МГц (AMD A / AMD Athlon). Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства пользователей.

ASUS PRIME B350M-K

Как мы уже говорили, система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 49,8°C (при разгоне – 52,8°C);
  • дроссели подсистемы питания – 95,1°C (при разгоне − 99,3°C).

Принимая во внимание полученные результаты, а также отсутствие радиатора на элементах подсистемы питания CPU, при разгоне процессора необходимо позаботиться о хорошей циркуляции воздуха внутри корпуса.

ASUS PRIME B350M-K

ASUS PRIME B350M-K

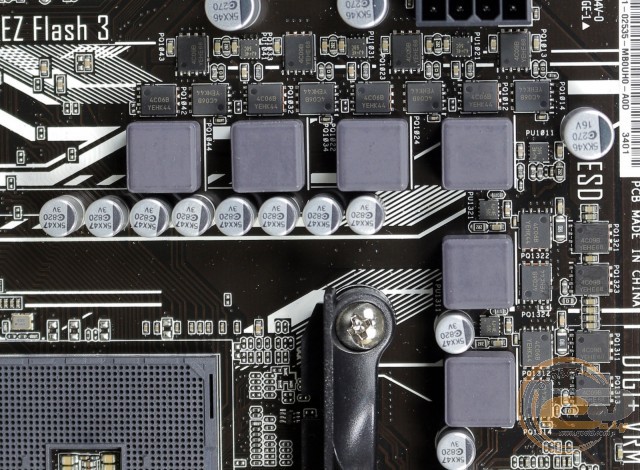

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS PRIME B350M-K

Для расширения функциональности ASUS PRIME B350M-K у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким образом, можно установить только одну видеокарту и пару дополнительных плат расширения. Отметим, что пропускная способность слота PCI Express 3.0 x16 будет ограничена восемью линиями не только в случае установки процессора седьмого поколения AMD A / Athlon, но и новых AMD Ryzen с интегрированной графикой Vega.
