Обзор и тестирование материнской платы ASUS PRIME B360M-A: оптимальный выбор?

Ситуация на рынке сложилась таким образом, что материнские платы на чипсете Intel B360 являются наиболее привлекательными для экономных пользователей, желающих собрать систему без возможности разгона, но с поддержкой современных интерфейсов и без переплаты за ненужную функциональность.

ASUS PRIME B360M-A

Прекрасно понимая данную тенденцию, производители продолжают наполнять свои линейки соответствующими материнскими платами. Не стала исключением и ASUS, в ассортименте которой можно найти уже порядка пятнадцати моделей в различных форматах. В данном же обзоре мы познакомим вас с одной из самых доступных microATX-новинок от тайваньского производителя. Речь пойдет об ASUS PRIME B360M-A, которая по совместительству приходится старшей сестрой рассмотренной нами ранее ASUS PRIME B360M-K. Давайте же познакомимся с ней поближе и заодно сравним ее с более доступной соседкой по линейке.

Спецификация

Модель

ASUS PRIME B360M-A

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

1 x LPT

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 206 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B360M-A ASUS PRIME B360M-A

ASUS PRIME B360M-A поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME B360M-A

Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • винты крепления накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B360M-A

Открыв коробку, мы сразу видим перед собой типичную представительницу линейки ASUS PRIME из бюджетного сегмента. В глаза бросается печатная плата коричневого цвета формата microATX (244 x 206 мм), а также традиционный серый узор на ее поверхности. Отдельно отметим простую форму чипсетного радиатора и отсутствие охладителя на полевых транзисторах. В целом дизайн можно охарактеризовать как вполне нормальный для данной ценовой категории.

ASUS PRIME B360M-A

Не обошлось и без подсветки. Несмотря на кажущуюся простоту исполнения в виде светящейся полосы в области звуковой подсистемы, перед нами полноценная ASUS AURA Sync с возможностью синхронизации иллюминации с другими комплектующими. Также присутствует возможность подключения светодиодной ленты к соответствующей колодке. Для любителей украшательств это может быть весомым преимуществом по сравнению с более доступной ASUS PRIME B360M-K, которая не может похвастать колодкой для LED-ленты и технологией ASUS AURA Sync.

ASUS PRIME B360M-A

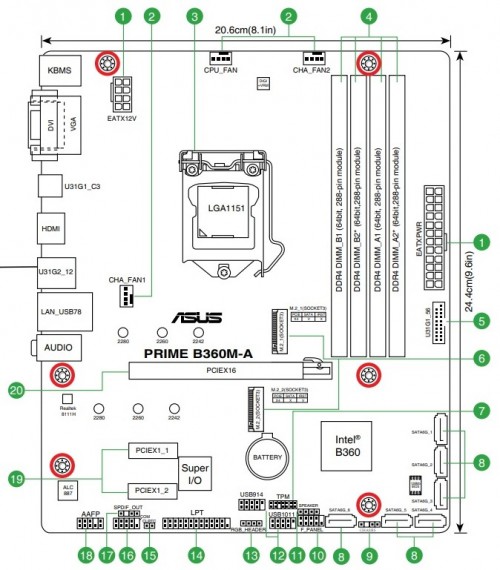

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к трем из них может быть затруднен в случае установки габаритной видеокарты с трехслотовым кулером либо очень крупной платой расширения, установленной в один из двух слотов PCI Express 3.0 x1. Из приятных моментов отметим DIMM-слоты с защелками с одной стороны, а из особенностей – смещенные крепежные отверстия по правому краю, что потребует дополнительной аккуратности при подключении находящихся там разъемов.

ASUS PRIME B360M-A

На обратной стороне ASUS PRIME B360M-A можно отметить опорную пластину процессорного разъема, а также пластиковые клипсы крепления единственного радиатора. В данном аспекте все аналогично ASUS PRIME B360M-K.

ASUS PRIME B360M-A

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, колодка для светодиодной ленты, порты COM, TPM и LPT, джампер сброса CMOS и колодка подключения фронтальной панели.

Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

ASUS PRIME B360M-A

ASUS PRIME B360M-A

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_2») при установке SATA-накопителя. А если вы захотите установить память Intel Optane, то для этого подходит только второй M.2 Socket 3 («M.2_2»).

Отметим еще одно преимущество ASUS PRIME B360M-A перед ASUS PRIME B360M-K в виде дополнительного M.2 Socket 3.

ASUS PRIME B360M-A

В отличие от рассмотренной ранее ASUS PRIME B360M-K, новинка оснащена не двумя, а четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для большинства поставленных задач.

Также на правой стороне расположилась колодка подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализовано три соответствующих интерфейса: два внутренних и один внешний в формате Type-C.

ASUS PRIME B360M-A

Система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 38,3°C;
  • полевые транзисторы – 94,8°C;
  • дроссели подсистемы питания – 85,4°C.

Как и в случае с ASUS PRIME B360M-K, температура отдельных элементов довольно высокая, и дополнительный радиатор явно не помешал бы. Поэтому не стоит забывать о хорошей циркуляции воздуха внутри корпуса. Также отметим высокочастотный писк от работающих дросселей, хотя это может быть особенностью лишь нашего тестового образца.

ASUS PRIME B360M-A

ASUS PRIME B360M-A

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB.

ASUS PRIME B360M-A

Возможности расширения функциональности ASUS PRIME B360M-A абсолютно идентичны таковым у ASUS PRIME B360M-K:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким образом, вы сможете установить только одну видеокарту и пару дополнительных плат расширения.

ASUS PRIME B360M-A

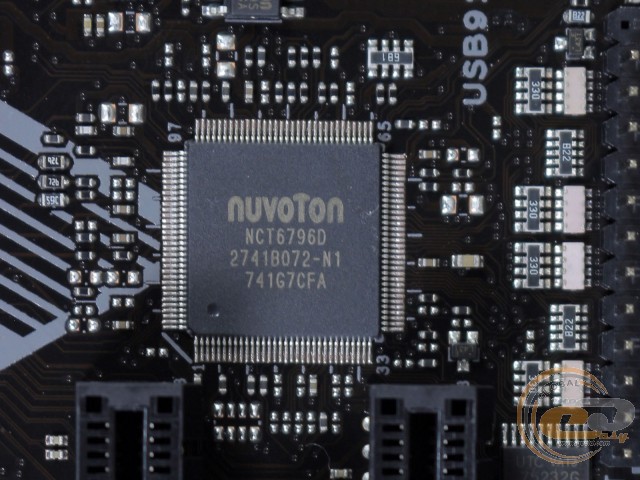

Возможности Multi I/O возложены на микросхему NUVOTON NCT6796D, которая обеспечивает работу портов COM, LPT и PS/2, а также мониторинг.

ASUS PRIME B360M-A

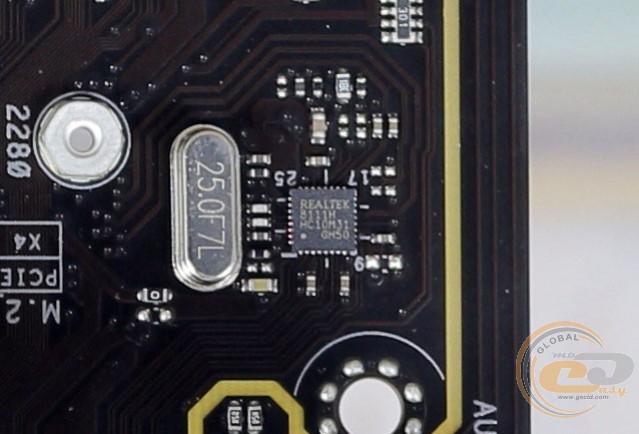

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.

ASUS PRIME B360M-A

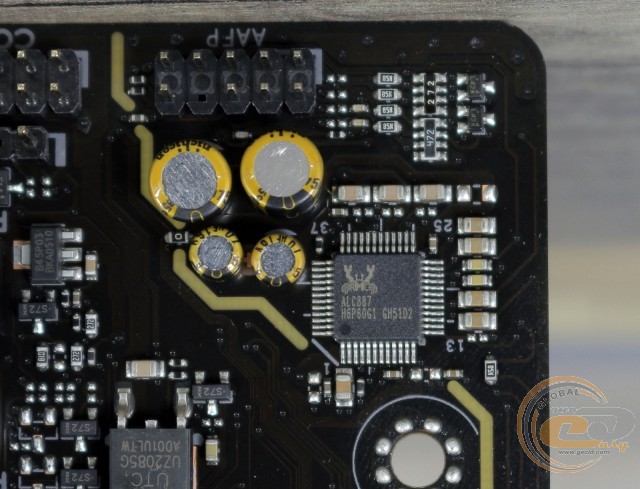

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

ASUS PRIME B360M-A

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 2 x PS/2;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x RJ45;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 2 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудиопорта.

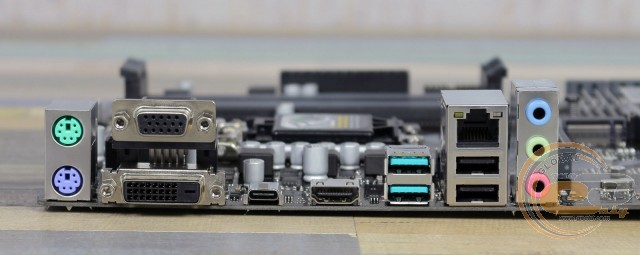

Еще несколько отличий мы обнаружили при изучении конфигурации интерфейсной панели, которая выделяется дополнительным видеовыходом HDMI, а также портом USB 3.1 Gen 1 формата Type-C. В защиту ASUS PRIME B360M-K можно сказать, что она оснащена двумя внешними USB 3.1 Gen 1, а не одним, однако Type-C отсутствует.

ASUS PRIME B360M-A

Возможности организации охлаждения внутри системного корпуса у ASUS PRIME B360M-A также оказались лучше, чем у рассмотренной ранее модели. В наличии три 4-контактных разъема для подключения вентиляторов, один из которых служит для системы охлаждения CPU, тогда как два других предназначен для подключения системной вертушки.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят оптимально сконфигурировать систему, а для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

ASUS PRIME B360M-A

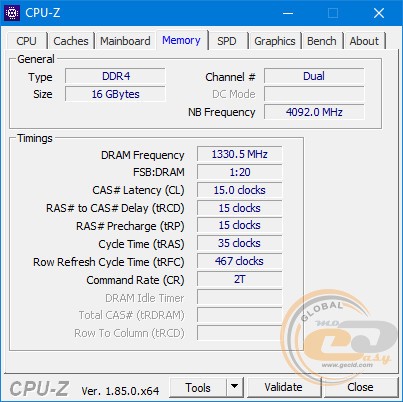

Возможности разгона процессора на материнской плате отсутствуют. Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z удалось запустить на максимально заявленной частоте DDR4-2666 МГц.

Тестирование

Для проверки возможностей материнской платы ASUS PRIME B360M-A использовалось следующее оборудование:

Процессор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жесткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятора на вдув/выдув)

Монитор

Philips Brilliance 240P4QPYNS

ASUS PRIME B360M-A

ASUS PRIME B360M-A

ASUS PRIME B360M-A

ASUS PRIME B360M-A

ASUS PRIME B360M-A

ASUS PRIME B360M-A

ASUS PRIME B360M-A

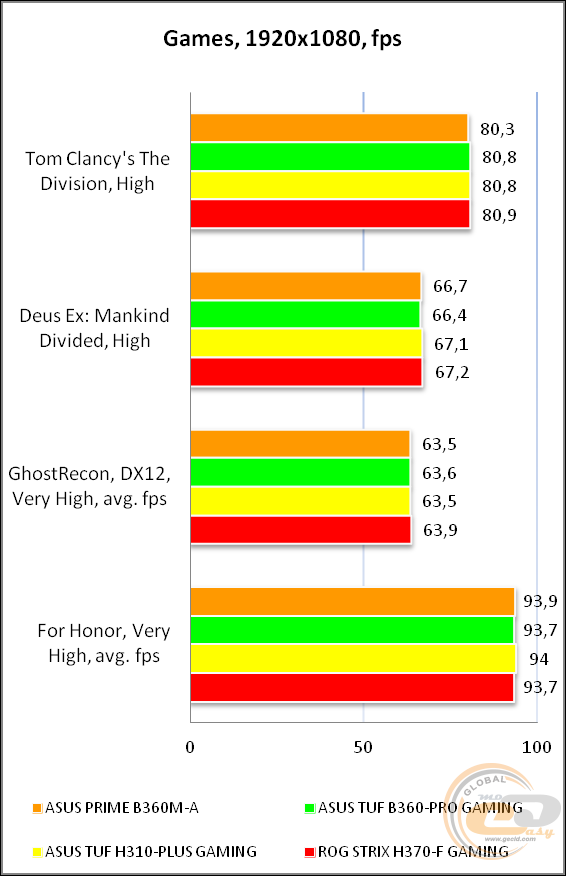

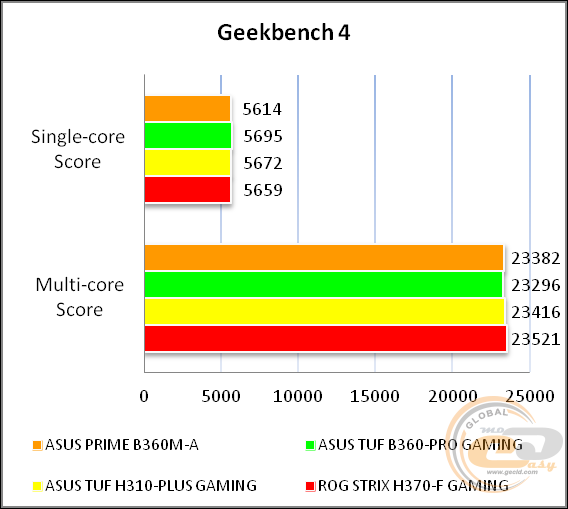

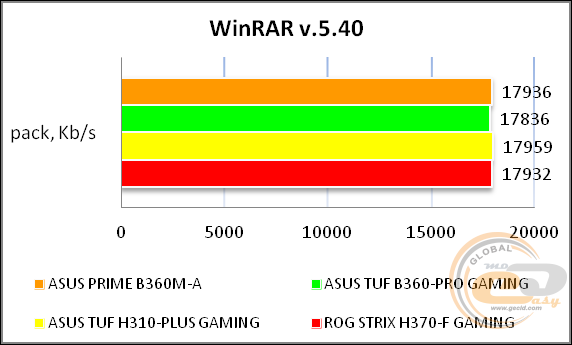

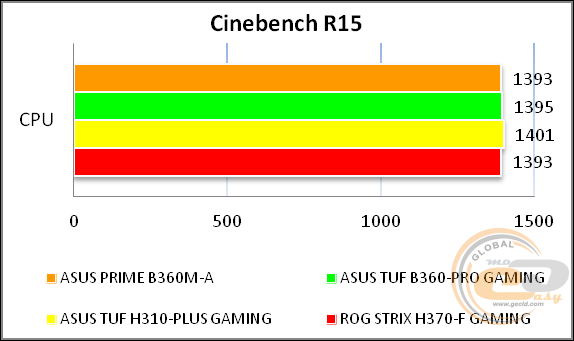

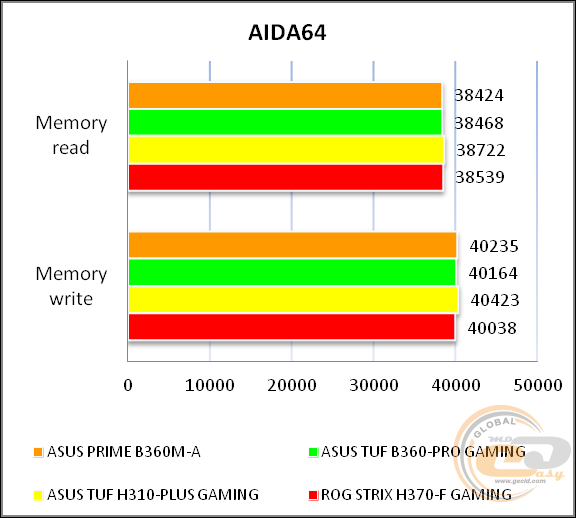

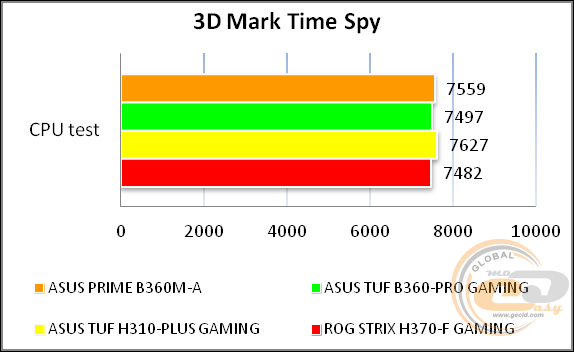

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC887

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.01, -0.05

Отлично

Уровень шума, дБ (А)

-84.5

Хорошо

Динамический диапазон, дБ (А)

84.4

Хорошо

Гармонические искажения, %

0.0065

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.4

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-85.1

Отлично

Интермодуляции на 10 кГц, %

0.019

Очень хорошо

Общая оценка



Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-92.2

Очень хорошо

Динамический диапазон, дБ (А)

92.2

Очень хорошо

Гармонические искажения, %

0.0062

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.4

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-86.0

Отлично

Интермодуляции на 10 кГц, %

0.010

Очень хорошо

Общая оценка



Очень хорошо

Звуковая подсистема материнской платы ASUS PRIME B360M-A показала себя с положительной стороны, и ее возможностей будет достаточно для повседневного использования.

Выводы

ASUS PRIME B360M-A

Перед тем как подводить итоги нашего знакомства с ASUS PRIME B360M-A, а также ее небольшого сравнения с рассмотренной ранее ASUS PRIME B360M-K, отметим, что они обе доступны в продаже по цене порядка $90 и $80 соответственно. При такой небольшой разнице в стоимости, отличий между ними оказалось не так уж и мало.

Главным достоинством ASUS PRIME B360M-K являются ее максимально компактные габариты для формата microATX, которые были достигнуты благодаря использованию только двух слотов для оперативной памяти. Также она обладает большим количеством портов USB 3.1 Gen 1 (четыре против трех у ASUS PRIME B360M-A).

Но если доложить порядка $10 за ASUS PRIME B360M-A, то вы получите возможность установить до 64 ГБ оперативной памяти, дополнительный интерфейс M.2 Socket 3, видеовыход HDMI, порт USB 3.1 Gen 1 Type-C, поддержку ASUS AURA Sync, колодку для светодиодной ленты и порт LPT.

Как видим, преимущества достаточно внушительные, что и позволяет нам рекомендовать из этой пары именно ASUS PRIME B360M-A. Но если вам нужно получить материнскую плату для установки в максимально компактный корпус, сэкономить или дополнительные преимущества не важны, тогда можно остановиться на рассмотренной ранее ASUS PRIME B360M-K.

Достоинства:

  • сравнительно доступная стоимость;
  • отличные возможности по организации дисковой подсистемы;
  • поддержка портов USB 3.1 Gen 2 и USB 3.1 Gen 1 Type-C;
  • ASUS AURA Sync и колодка подключения светодиодной ленты;
  • три видеовыхода;
  • поддержка ряда полезных фирменных технологий и утилит;
  • уменьшенная ширина печатной платы.

Особенности:

  • поддержка COM и LPT;
  • неудобное подключение многоканальной акустики;
  • ограничение по одновременному использованию интерфейсов дисковой подсистемы.


Автор: Константин Шорохов

Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям AMD, ASUS, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.

Статья прочитана раз(а)
Опубликовано : 30-07-2018
