Обзор и тестирование материнской платы ASUS PRIME B360M-C: не для всех
27-08-2018
Материнские платы приобретают не только заядлые геймеры и обычные пользователи для сборки домашних систем, но и предприятия, где игровые возможности отходят на последний план, а на первое место выходят функции мониторинга работы системы, возможность быстрого диагностирования и устранения возможных проблем и неисправностей.
Именно для таких клиентов компания ASUS выпускает материнские платы линейки PRIME с индексом «C», которые сразу бросаются в глаза использованием ранее традиционной зеленой печатной платы и полным отсутствием какого-либо вычурного дизайна.
Мы уже тестировали подобные модели ранее, а на этот раз поговорим о новинке на чипсете Intel B360 − ASUS PRIME B360M-C, которая предлагается лишь немного дешевле топовых игровых решений в аналогичном формате ($105).
Спецификация
Модель |
ASUS PRIME B360M-C |
Чипсет |
Intel B360 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц |
Слоты расширения |
1 x PCI Express 3.0 x16 (x16) 1 x PCI 2 x PCI Express 2.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2240, M.2 2260, M.2 2280; SATA и PCIe) 1 x M.2 Socket 3 (M.2 2240, M.2 2260, M.2 2280; PCIe х4) 6 x SATA 6 Гбит/с |
LAN |
1 x Intel WGI219V (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC887 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
1 x разъем вентилятора CPU (4-контактный) 2 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете |
Внешние порты I/O |
2 x PS/2 1 x D-Sub 1 x HDMI 2 x DisplayPort 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 2 3 x аудиопорта |
Внутренние порты I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 2 x COM 1 x LPT 1 х TPM 1 x LPC 1 x S/PDIF Out |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
microATX 244 x 244 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
ASUS PRIME B360M-C поставляется в стандартной картонной коробке, оформленной в достаточно простом стиле. Большая часть лицевой панели отведена под изображение самой материнской платы и ее особенностей. На обратной стороне находится более подробное описание ключевых преимуществ, а также приведен перечень технических характеристик.

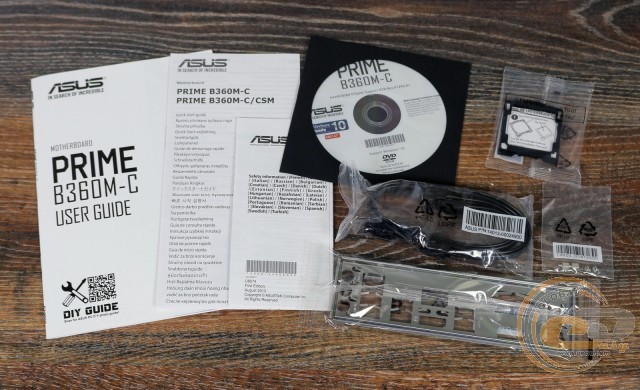

В комплекте вы получите стандартный набор аксессуаров, без каких-либо излишеств:
- диск с драйверами и утилитами;
- бумажную документацию;
- ASUS CPU Installation tool;
- два кабеля SATA;
- винтики для крепления M.2-накопителя;
- заглушку интерфейсной панели.

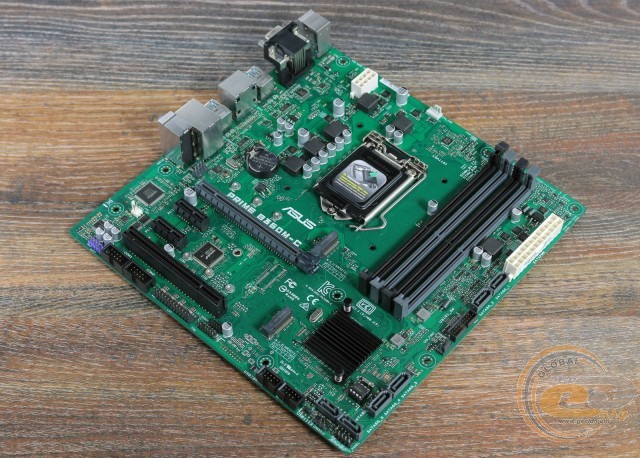

Дизайн и особенности платы

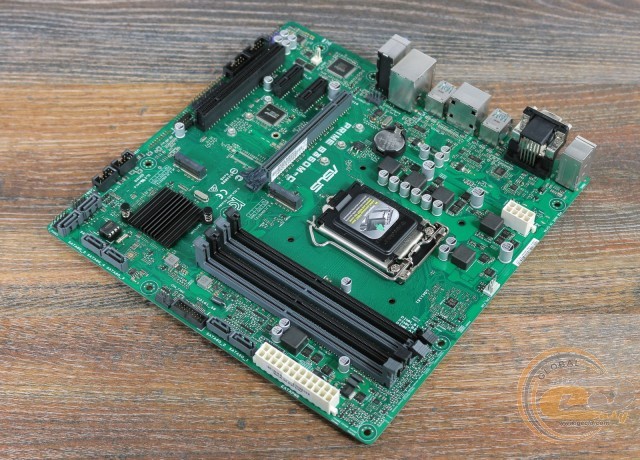

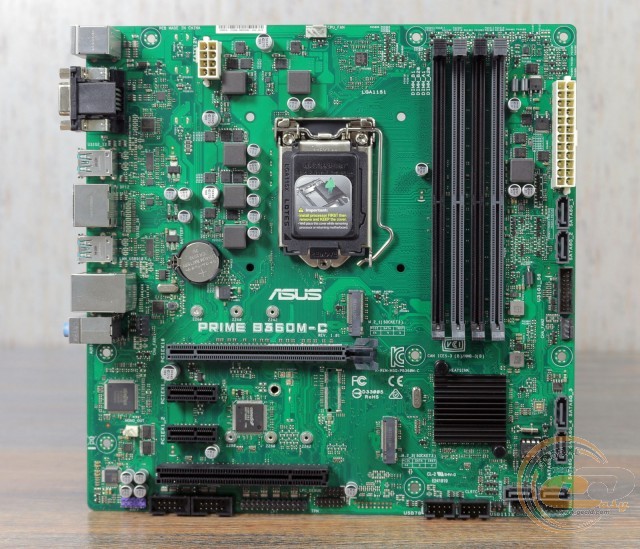

Поскольку перед нами решение для бизнес-сегмента, то его оформление не должно вызывать каких-либо вопросов. В качестве основы используется печатная плата зеленого цвета, а все порты и разъемы окрашены в черный и серый цвета. Ни о какой подсветке речь не идет, и ожидать ее наличия было бы странно.

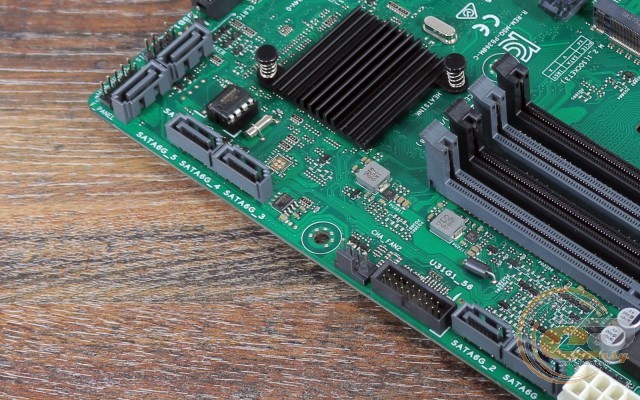

В плане компоновки и удобства сборки системы выделим перпендикулярное расположение портов SATA 6 Гбит/с. Однако даже установка самой габаритной трехслотовой видеокарты (что маловероятно) сможет перекрыть доступ только к двум из них. Приятно, что DIMM-слоты получили защелки только с одной стороны.

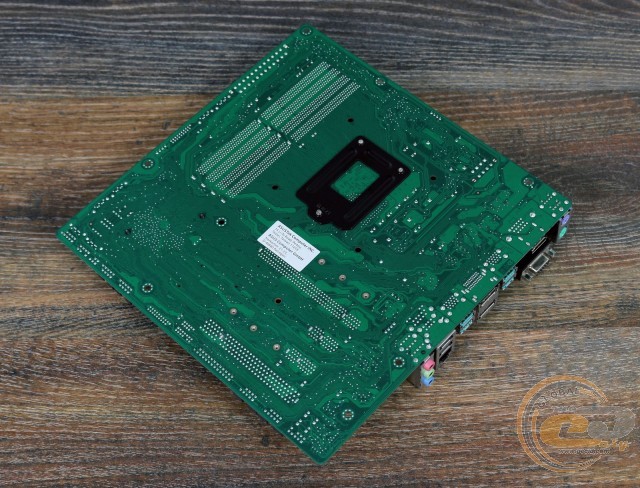

Взглянув на обратную сторону ASUS PRIME B360M-C, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс.

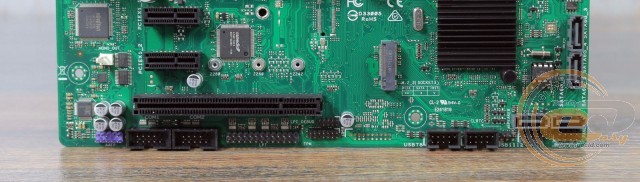

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, два порта COM, по одному разъему LPT, TPM и LPC, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета Intel B360 реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних.

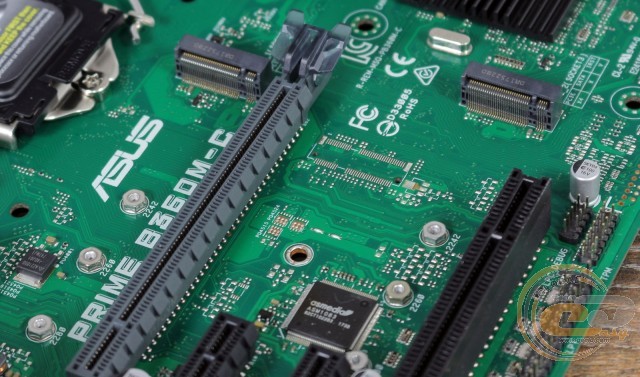

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260 и M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных чипсетных линий один из портов SATA («SATA6G_2») будет недоступен при установке M.2 SATA-накопителя в слот «M.2_1».

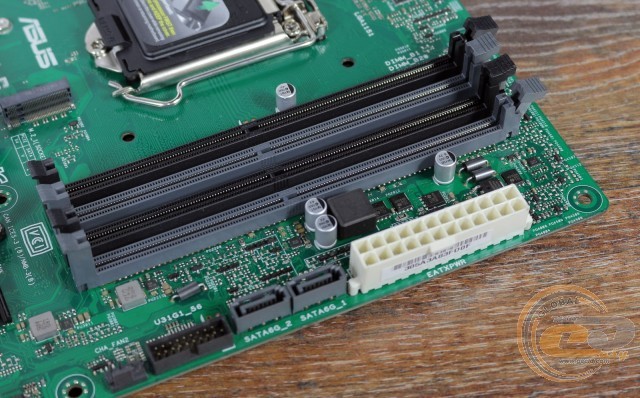

Системная плата ASUS PRIME B360M-C оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим колодку подключения выносной панели с портами USB 3.1 Gen 1 для реализации двух внешних интерфейсов.

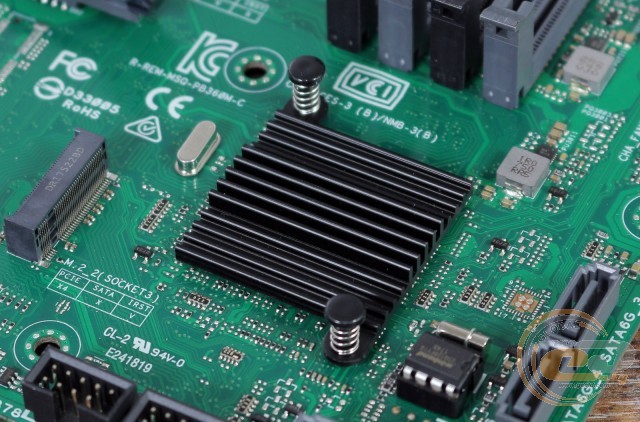

Система охлаждения рассматриваемой платы состоит из одного алюминиевого радиатора, который отводит тепло от чипсета Intel B360. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 42°C;
- полевые транзисторы – 95,2°C;
- дроссели подсистемы питания – 92,3°C.
Температуры полевых транзисторов и дросселей очень высокие при использовании топового процессора, поэтому о хорошей циркуляции воздуха внутри корпуса забывать не стоит.

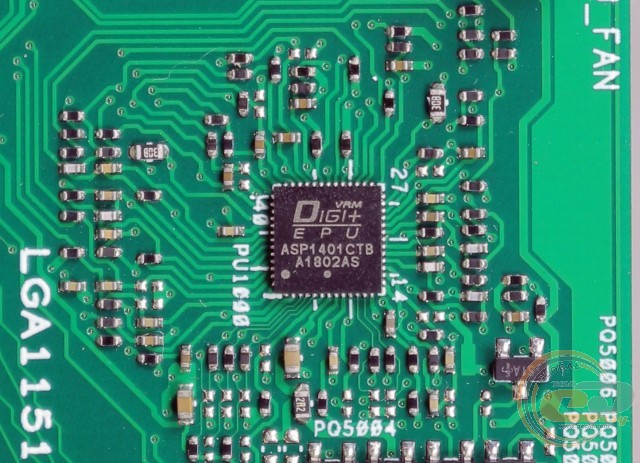

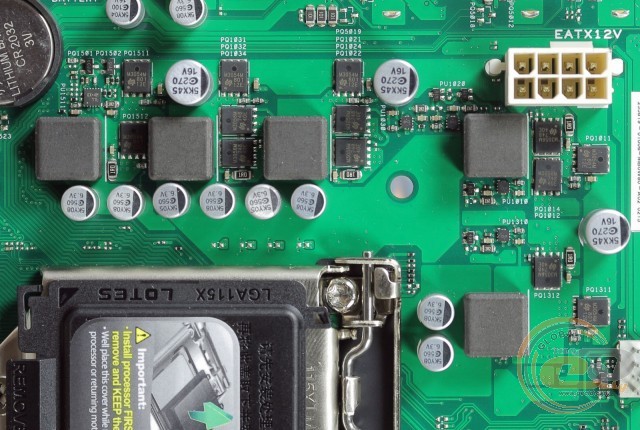

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. В обвязке используются транзисторы M3054M и M3056M, твердотельные конденсаторы и ферритовые дроссели. Роль ШИМ-контроллера возложена на микросхему ASP1401CTB.

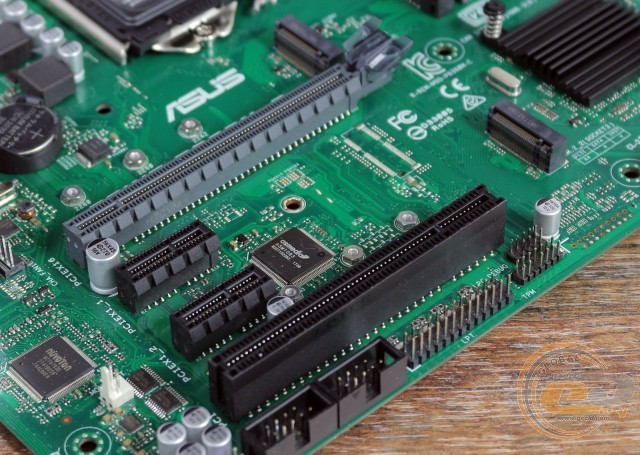

Для расширения функциональности ASUS PRIME B360M-С у пользователя есть в распоряжении четыре слота:
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI.
То есть можно установить только одну видеокарту и максимум три дополнительные платы расширения.
