Обзор материнской платы ASUS PRIME B360M-D: для офисных систем

Всегда интересно посмотреть, что предлагают производители в своих флагманских решениях и какими преимуществами они заманивают покупателя, но бюджетный сегмент также не стоит обходить вниманием. Поэтому сегодня мы решили рассмотреть любопытную модель ASUS PRIME B360M-D.

ASUS PRIME B360M-D

Она выполнена в формате microATX. Ключевой ее особенностью является поддержка устаревших интерфейсов COM, PCI и D-Sub. Давайте же взглянем на полный перечень ее характеристик и выясним, является ли она оптимальным выбором для сборки домашнего ПК или офисной системы.

Спецификация

Модель

ASUS PRIME B360M-D

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

1 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 187 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B360M-D ASUS PRIME B360M-D

ASUS PRIME B360M-D поставляется в привычной картонной коробке с качественной цветной полиграфией и хорошим информационным наполнением. На ее сторонах можно ознакомиться с внешним видом материнской платы и ее преимуществами.

ASUS PRIME B360M-D

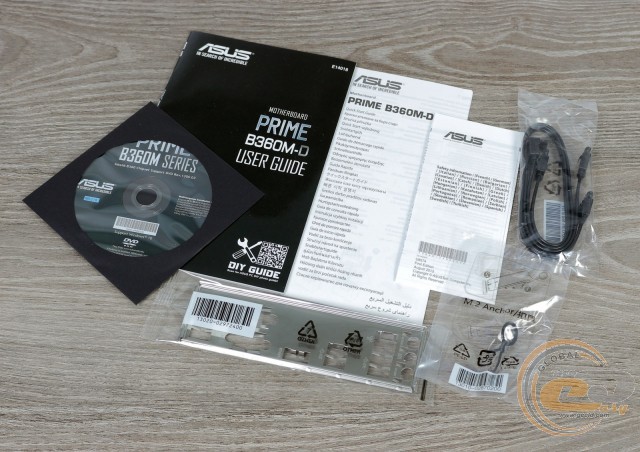

Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • крепление M.2-накопителя;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B360M-D

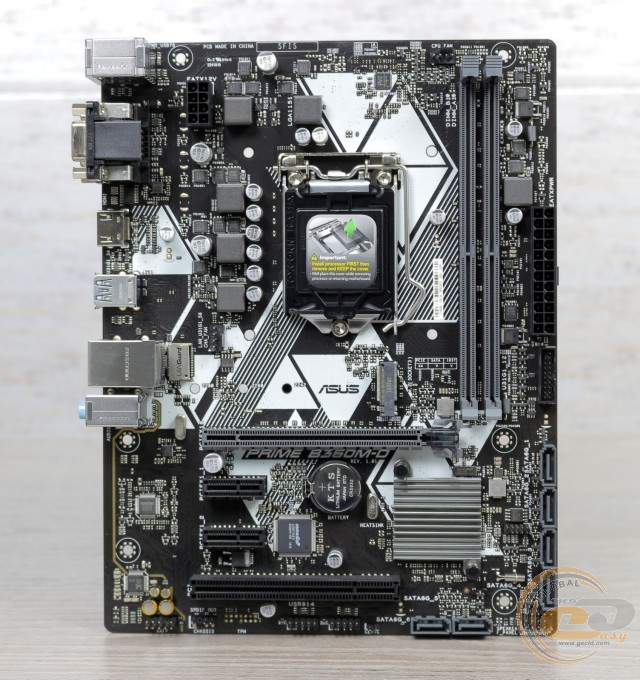

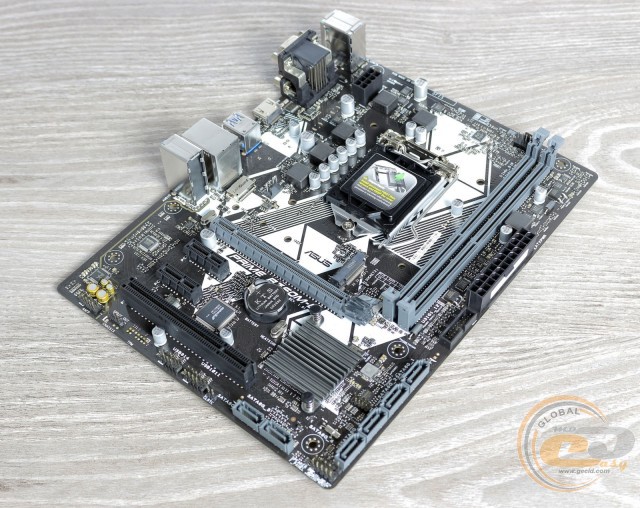

Долго останавливаться на дизайне ASUS PRIME B360M-D явно нет смысла, поскольку перед нами типичная представительница линейки ASUS PRIME из нижнего ценового сегмента. В наличии все традиционные признаки бюджетной модели: печатная плата коричневого цвета, отсутствие радиаторов на элементах подсистемы питания и простенький охладитель чипсета. Отдельно отметим уменьшенную до 187 мм ширину платы.

ASUS PRIME B360M-D

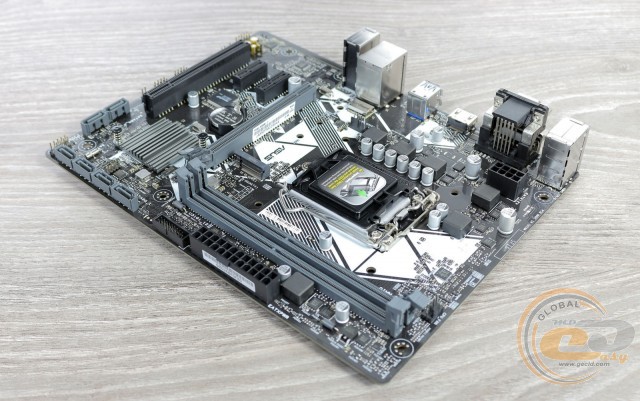

В ее компоновке выделим перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к четырем из них может быть затруднен установкой габаритной видеокарты с трехслотовым кулером или очень крупной платой расширения в одном из других слотов. Из приятного отметим DIMM-слоты с защелками только с одной стороны.

ASUS PRIME B360M-D

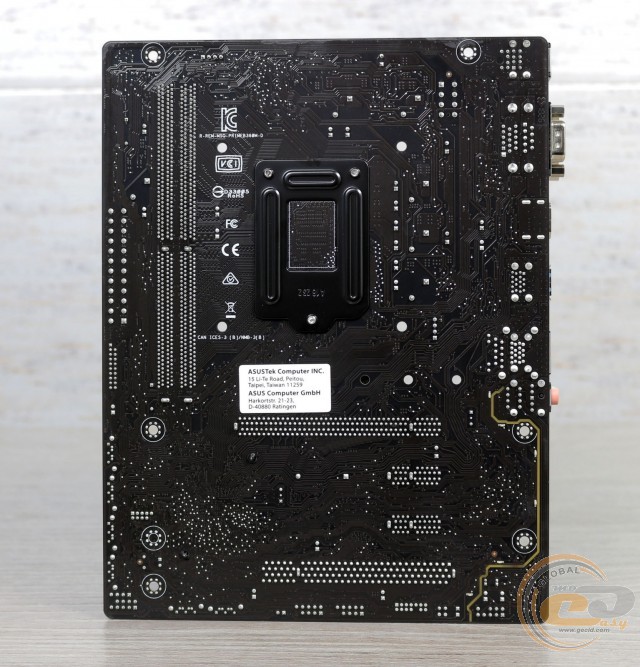

На обратной стороне ASUS PRIME B360M-D приютилась опорная пластина процессорного разъема и пластиковые клипсы крепления единственного радиатора.

ASUS PRIME B360M-D

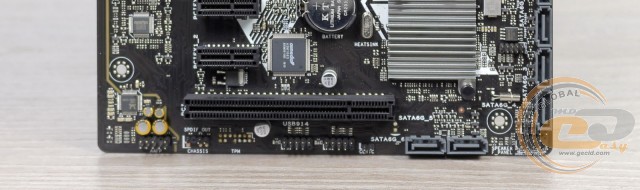

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних USB 2.0.

ASUS PRIME B360M-D

ASUS PRIME B360M-D

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных чипсетных линий, слот M.2 Socket 3 делит пропускную способность с портом SATA 6 Гбит/с («SATA_2») при установке SATA-накопителя.

ASUS PRIME B360M-D

Тестируемая модель оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ.

Также на правой стороне расположилась колодка подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализовано шесть таких интерфейсов: два внутренних и четыре внешних.

ASUS PRIME B360M-D

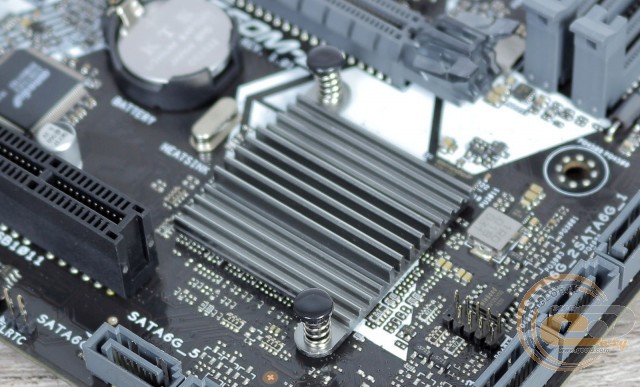

Система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 43,1°C;
  • полевые транзисторы – 107,5°C;
  • дроссели подсистемы питания – 99,3°C.

Температура дросселей и полевых транзисторов очень высокая – плата явно не рассчитана на стресс-тест производительных 95-ваттных CPU. А вот с энергоэффективными моделями показатели должны быть ниже. В любом случае не стоит забывать о хорошей циркуляции воздуха внутри корпуса.

ASUS PRIME B360M-D

ASUS PRIME B360M-D

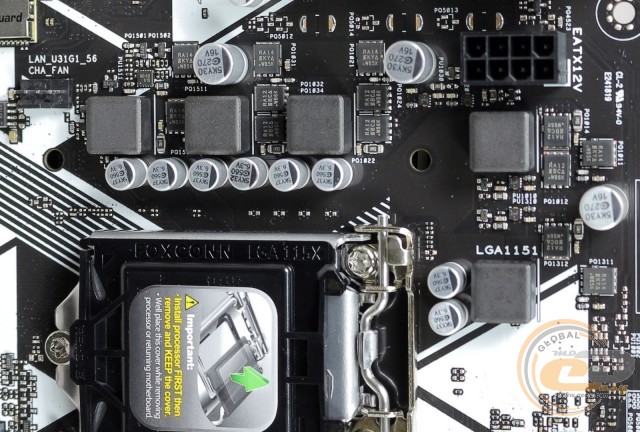

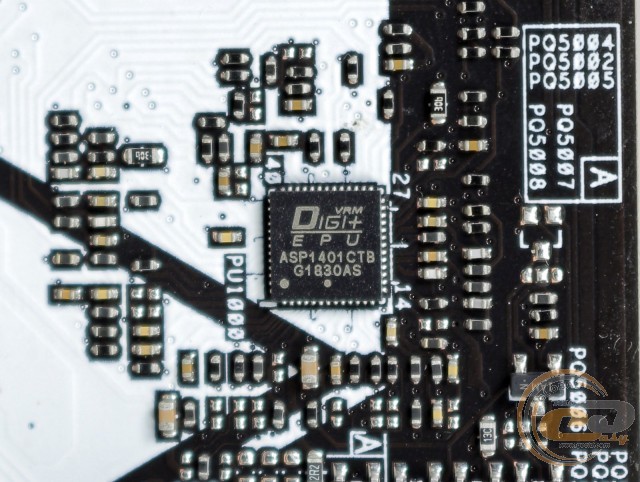

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы Vishay RA12 и RA14. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB.

ASUS PRIME B360M-D

Для расширения функциональности ASUS PRIME B360M-D есть четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI.

Таким образом, вы сможете установить только одну видеокарту и несколько дополнительных плат расширения.
