Обзор и тестирование материнской платы ASUS PRIME B360M-K: дешевле некуда

Несмотря на появление новых линеек продукции, компания ASUS не забывает о своей, пожалуй, наиболее популярной серии в массовом сегменте, а именно об ASUS PRIME, и продолжает наполнять ее интересными решениями по сочетанию таких немаловажных факторов, как цена и возможности. Согласитесь, ведь далеко не всем нужны топовые игровые сетевые контроллеры, флагманские звуковые подсистемы, поддержка беспроводных интерфейсов и т.д. И если вы именно такой покупатель, тогда ряд решений под лейблом ASUS PRIME вас точно заинтересует.

ASUS PRIME B360M-K

В данном обзоре мы рассмотрим бюджетную материнскую плату ASUS PRIME B360M-K формата microATX, которая является одной из самых доступных компактных моделей на Intel B360 от именитого тайваньского производителя. Давайте же выясним, на чем пришлось сэкономить ради достижения столь низкой конечной стоимости.

Спецификация

Модель

ASUS PRIME B360M-K

Чипсет

Intel B360

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 х TPM

1 x S/PDIF Out

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

226 x 185 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B360M-K ASUS PRIME B360M-K

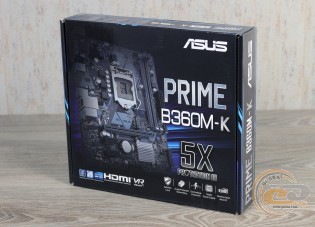

ASUS PRIME B360M-K поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME B360M-K

Комплект поставки полностью соответствует невысокой стоимости модели и включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • крепление накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B360M-K

Дизайн ASUS PRIME B360M-K является традиционным для фирменных решений данного ценового сегмента, с преобладанием коричневого цвета с серым узором. В данном случае перед нами формат microATX с немного уменьшенной шириной (226 х 185 мм), поскольку слотов для установки модулей ОЗУ всего два.

ASUS PRIME B360M-K

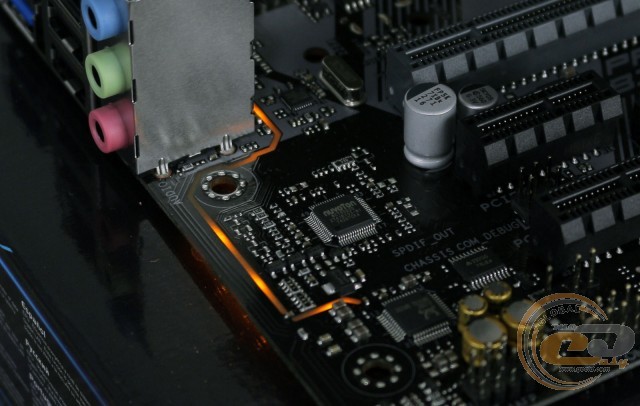

Приятным бонусом является наличие LED-подсветки, однако это не ASUS AURA Sync, а более простой вариант в виде подсвечивающихся полосы в области звуковой подсистемы. Колодки подключения светодиодных лент отсутствуют.

ASUS PRIME B360M-K

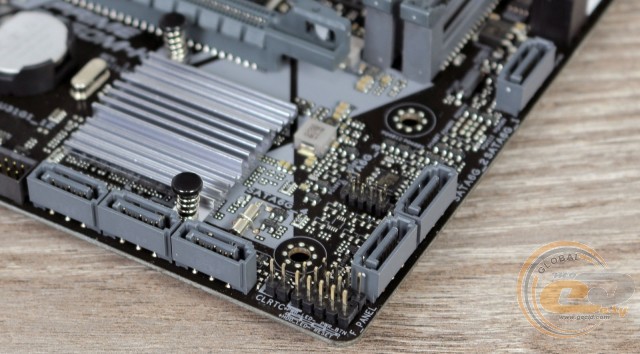

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной видеокарты с трехслотовым кулером либо очень крупной платой расширения, установленной в один из двух слотов PCI Express 3.0 x1. Порадовало, что DIMM-слоты оснащены защелками только с одной стороны, а вот смещение крепежных отверстий в правой части вынуждает проявлять осторожность при подключении находящихся там интерфейсов. К расположению остальных элементов претензий у нас не возникло.

ASUS PRIME B360M-K

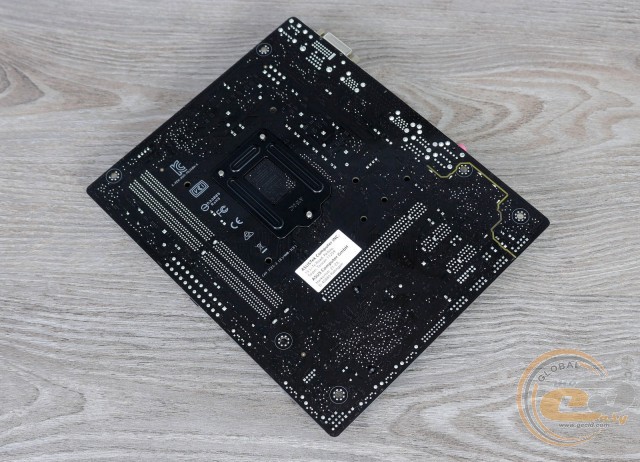

На обратной стороне ASUS PRIME B360M-K нас встречает традиционная опорная пластина процессорного разъема, а также пластиковые клипсы крепления единственного радиатора.

ASUS PRIME B360M-K

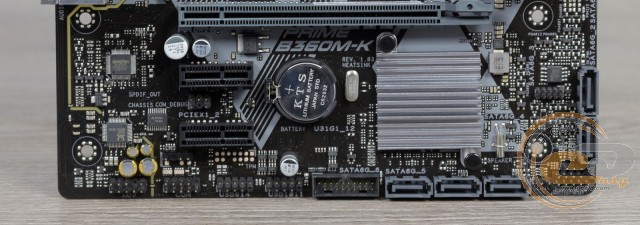

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего четыре: по два внутренних и внешних.

ASUS PRIME B360M-K

ASUS PRIME B360M-K

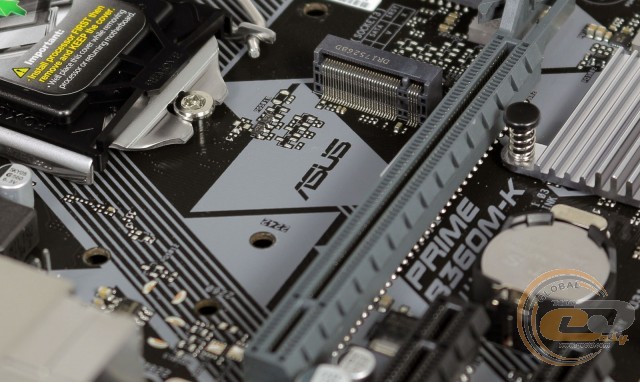

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных чипсетных линий, слот M.2 Socket 3 делит пропускную способность с портом SATA 6 Гбит/с («SATA_2») при установке SATA-накопителя.

ASUS PRIME B360M-K

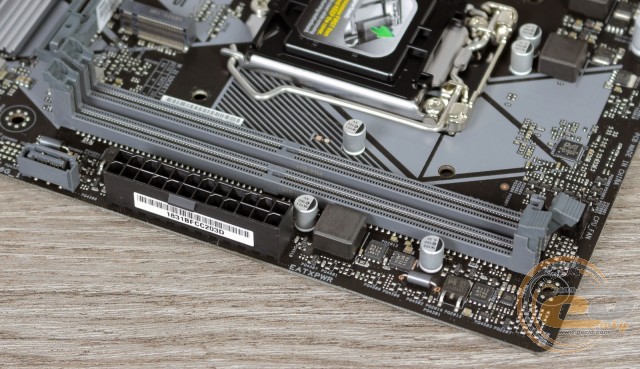

Системная плата ASUS PRIME B360M-K оснащена двумя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства поставленных задач.

ASUS PRIME B360M-K

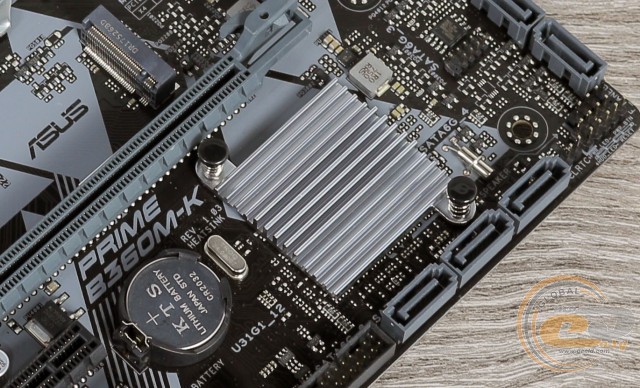

Система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40,5°C;
  • дроссели подсистемы питания – 93,5°C.

Как и в случае с ASUS TUF H310M-PLUS GAMING, температура дросселей довольно высокая, но тестирование проходило в стресс-тесте, и при этом система работала стабильно и без троттлинга. В обычном режиме и в паре с менее «горячими» процессорами показатели должны быть ниже. Но в любом случае необходимо будет хорошо позаботиться о циркуляции воздуха внутри корпуса.

ASUS PRIME B360M-K

ASUS PRIME B360M-K

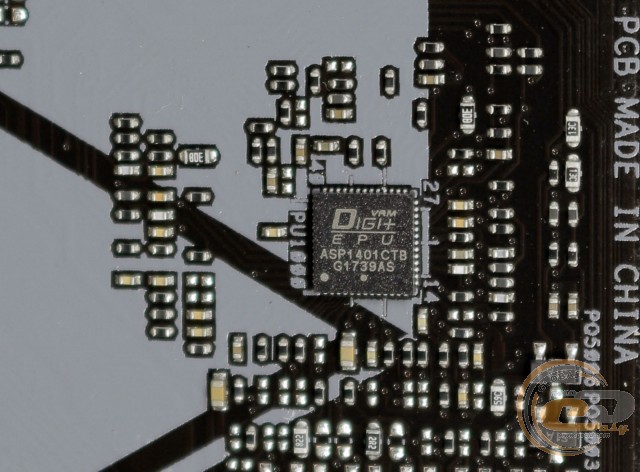

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB.

ASUS PRIME B360M-K

Для расширения функциональности ASUS PRIME B360M-K у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Таким образом, вы сможете установить только одну видеокарту и пару дополнительных плат расширения.
