Обзор материнской платы ASUS PRIME B450-PLUS: на все 100

В скором будущем AMD порадует анонсом процессоров Ryzen 3-его поколения для платформы Socket AM4. Вместе с ними ожидается дебют новых топовых материнских плат на базе чипсета AMD X570. Некоторые из них уже успели засветиться в сети. К слову, на текущее поколение процессоров не так давно были снижены цены, поэтому желающим сэкономить сейчас самое время задуматься о сборке новой системы за разумные деньги.

ASUS PRIME B450-PLUS

В любом случае Ryzen 3-его поколения будут совместимы и с текущими платами под Socket AM4. С позиции цена/возможности сейчас очень достойно выглядят модели на чипсете AMD B450. С одной из них мы и познакомимся в этом обзоре. Речь пойдет об ASUS PRIME B450-PLUS. Пока это самая доступная плата формата ATX в арсенале производителя. Конечно, не стоит ожидать сверхвозможностей от модели стоимостью немногим более $100, однако оценить ее потенциал в 2019 году мы вполне сможем. Давайте для начала посмотрим на ее характеристики.

Спецификация

Модель

ASUS PRIME B450-PLUS

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega / x4 для AMD Athlon с графикой Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887-VD2

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем водоблока СВО (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 234 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B450-PLUS ASUS PRIME B450-PLUS

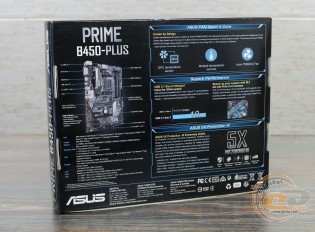

Материнская плата поставляется в картонной упаковке с отличным информационным наполнением. Оно полностью отображает ключевые ее особенности и преимущества.

ASUS PRIME B450-PLUS

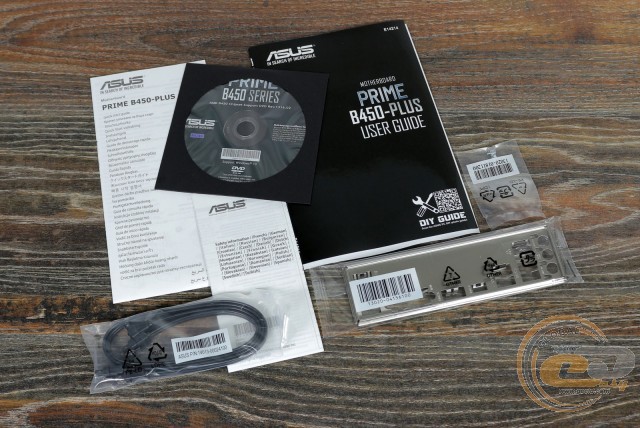

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B450-PLUS

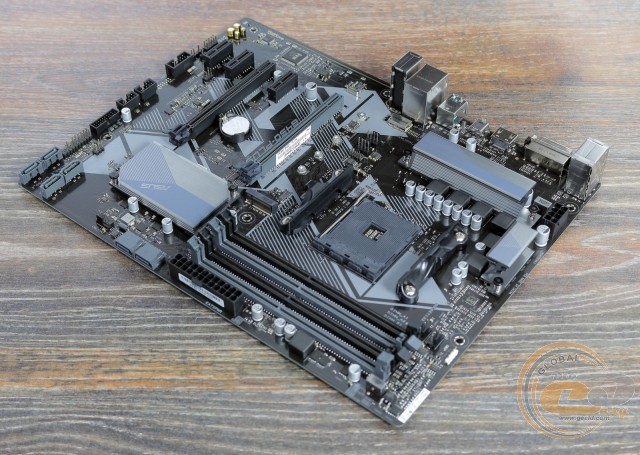

ASUS PRIME B450-PLUS выглядит вполне достойно для своего ценового сегмента. Печатная плата коричневого цвета и простая форма радиаторов сразу выдают в ней недорогую модель, но оригинальный узор скрашивает стандартный облик.

ASUS PRIME B450-PLUS

Также в наличии простая LED-подсветка. Светодиоды находятся под прозрачными защелками слотов расширения PCI Express x16 и в светящейся полосе в области звуковой подсистемы. Присутствует и колодка подключения LED-ленты.

ASUS PRIME B450-PLUS

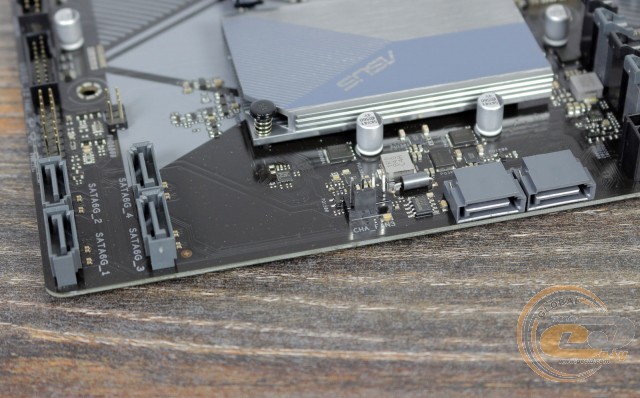

В компоновке и удобстве сборки системы хочется отметить перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Доступ к ним может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло, если не считать отсутствие крепежных отверстий по всему правому краю платы. Зато порадовало наличие защелок только с одной стороны DIMM-слотов.

ASUS PRIME B450-PLUS

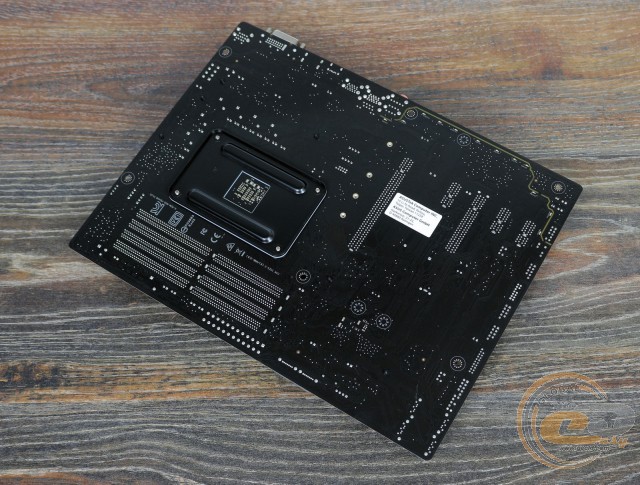

Взглянув на обратную сторону ASUS PRIME B450-PLUS, можно отметить стандартную опорную пластину процессорного разъема. Все три радиатора системы охлаждения закреплены при помощи пластиковых клипс, что является распространенным решением для доступных моделей.

ASUS PRIME B450-PLUS

В нижней части находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порт COM, S/PDIF out, джампер для сброса CMOS, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате реализована поддержка шести портов USB 2.0: четырех внутренних и двух внешних. Что же касается USB 3.1 Gen 1, то их всего пять: два внутренних и три на интерфейсной панели.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

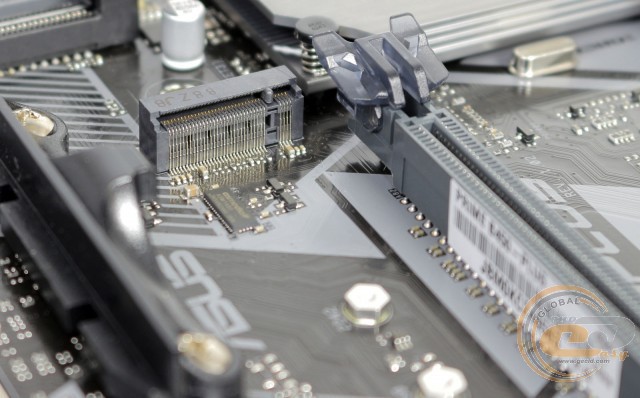

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. При установленном процессоре AMD Ryzen слот M.2 поддерживает как SATA, так и PCIE 3.0 x4 накопители. А вот для AMD Athlon возможна работа только в режиме SATA. Ввиду недостатка свободных чипсетных линий, интерфейс M.2 Socket 3 делит пропускную способность с двумя портами SATA 6 Гбит/с (на схеме «SATA_5/6»).

ASUS PRIME B450-PLUS

Системная плата ASUS PRIME B450-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3466 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

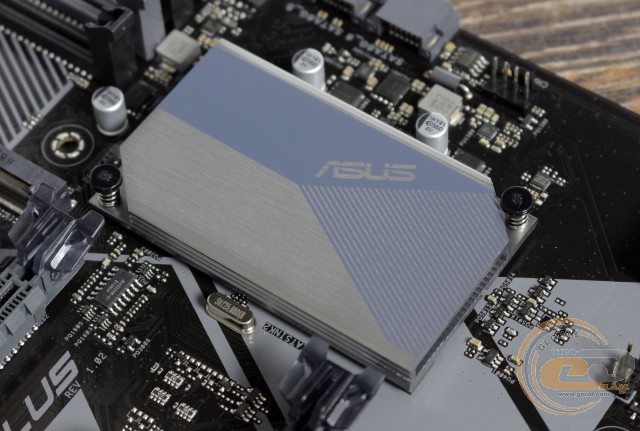

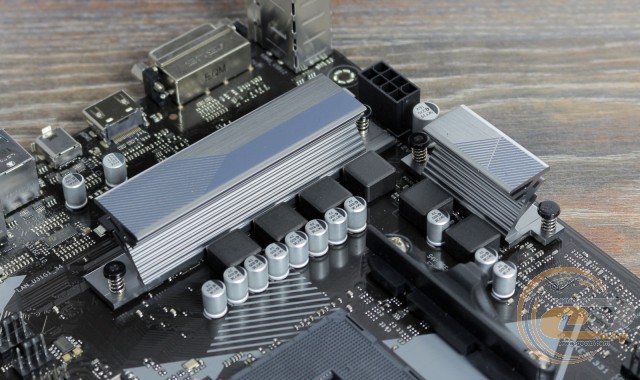

Система охлаждения состоит из трех алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 39,4°C (при разгоне – 39,5°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 50,5°C (при разгоне − 53,8°C);
  • нижний радиатор охлаждения элементов подсистемы питания –57,4°C (при разгоне − 66,6°C);
  • дроссели подсистемы питания – 74,2°C (при разгоне − 87,5°C).

Если не принимать во внимание температуру дросселей, то полученные результаты вполне достойные для недорогой платы. Однако любителям разгона придется позаботиться о хорошей циркуляции воздуха внутри корпуса либо о дополнительном обдуве зоны VRM.

ASUS PRIME B450-PLUS

ASUS PRIME B450-PLUS

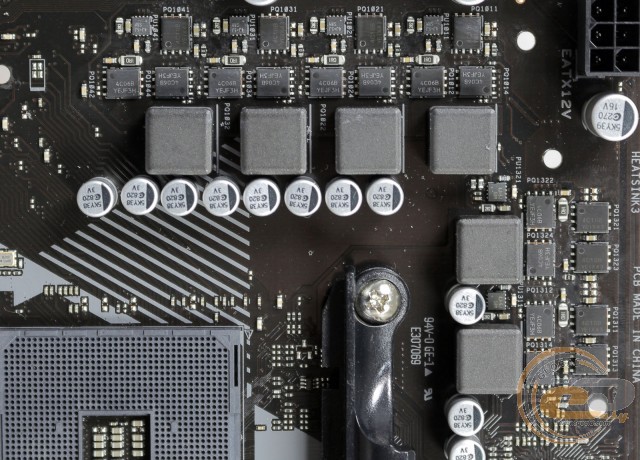

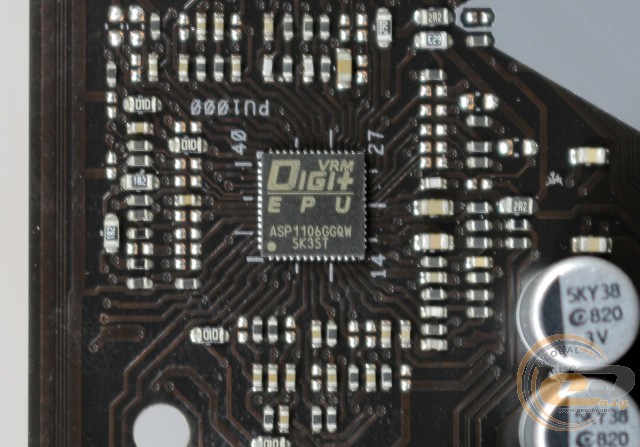

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS PRIME B450-PLUS

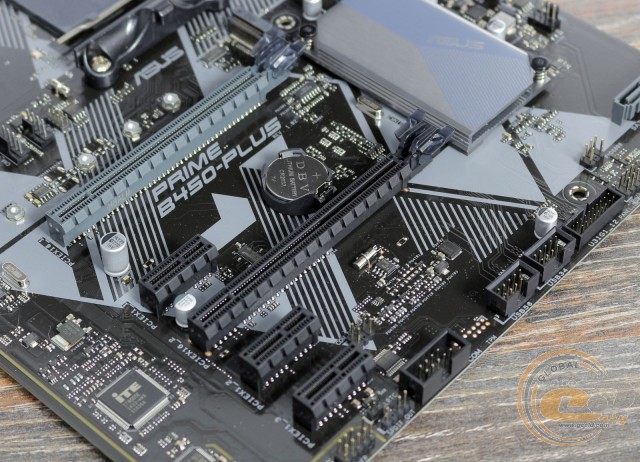

Для расширения функциональности у пользователя есть в распоряжении пять слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x4;
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x1.

Из двух слотов PCI Express x16 к процессору подключен только верхний, который и использует все доступные 16 процессорных линий стандарта PCIe 3.0 (8 для AMD Ryzen с графикой Radeon Vega или 4 для AMD Athlon). Второй слот подключен к чипсету и использует только 4 линии. В итоге любителям установить пару видеокарт придется ограничиться решениями на основе AMD и не самой быстрой схемой x16+x4.
