Обзор материнской платы ASUS PRIME B450M-A: топ за свои деньги?

Материнские платы формата microATX являются интересным вариантом для сборки домашних систем с одной видеокартой, где вам не нужно множество слотов расширения, а компактные габариты будут только в плюс. И в ассортименте компании ASUS вы найдете внушительное количество моделей, которые позволят подобрать решение под любые потребности, не переплачивая за ненужную функциональность.

ASUS PRIME B450M-A

Одной из подходящих материнских плат для таких целей является ASUS PRIME B450M-A. На момент подготовки обзора ее стоимость составляет порядка $85. А ведь это за устройство с возможностью разгона и достойным оснащением, о котором мы и поговорим далее.

Спецификация

Модель

ASUS PRIME B450M-A

Чипсет

AMD B450

Процессорный разъем

Socket AM4

Поддерживаемые процессоры

AMD Ryzen 1- и 2-го поколений / Ryzen с графикой Radeon Vega / Athlon с графикой Radeon Vega

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3466 МГц

Слоты расширения

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen с графикой Radeon Vega / x4 для AMD Athlon с графикой Radeon Vega)

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4 (SATA для AMD Athlon))

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

2 x PS/2

1 x D-Sub

1 x DVI-D

1 x HDMI

1 x RJ45

4 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM, UEFI AMI BIOS, PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

microATX

244 x 240 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME B450M-A ASUS PRIME B450M-A

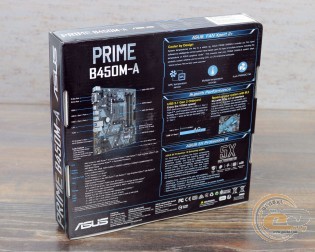

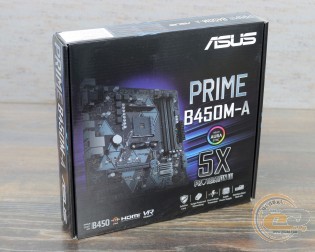

Материнская плата поставляется в картонной коробке с отличным информационным наполнением. Оно отображает ключевые ее особенности, преимущества и характеристики.

ASUS PRIME B450M-A

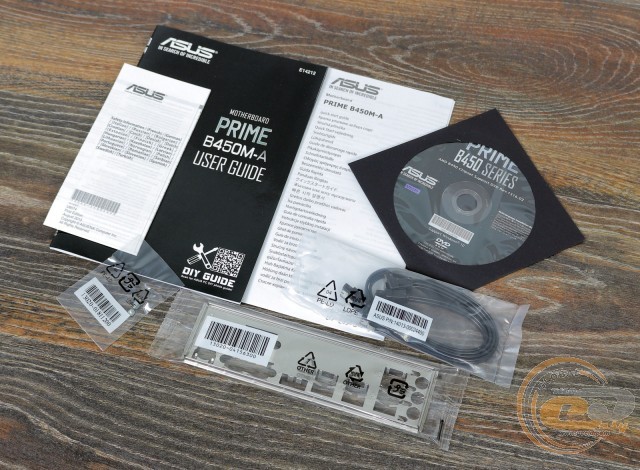

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • крепление для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME B450M-A

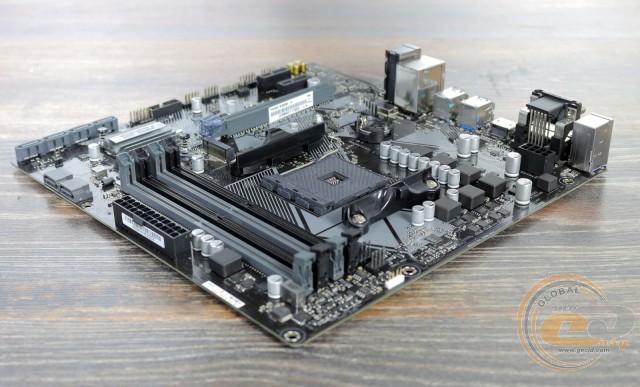

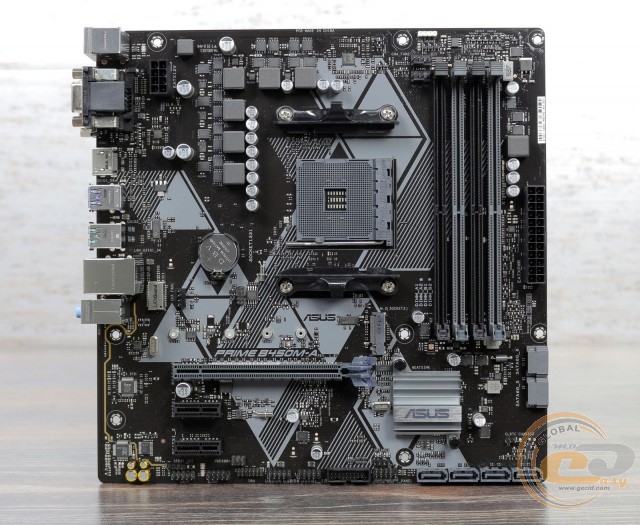

В основе ASUS PRIME B450M-A находится традиционная для данного сегмента печатная плата коричневого цвета. Для охлаждения чипсета применен максимально простой радиатор, закрепленный на пластиковых клипсах. Несмотря на общую экономию, плате досталась простенькая подсветка, которая заключается в светящейся полосе в области звуковой подсистемы и светодиоде под защелкой слота PCI Express 3.0 x16.

ASUS PRIME B450M-A

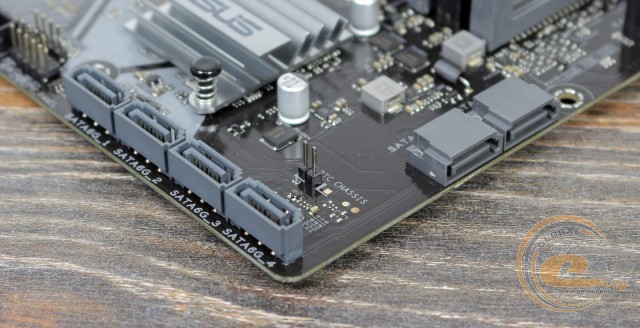

Что же касается компоновки и удобства сборки системы, то в глаза бросается перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Доступ к ним может быть перекрыт только габаритной платой расширения, установленной в нижний слот PCI Express 3.0 x1, что маловероятно. К расположению остальных элементов претензий у нас не возникло.

ASUS PRIME B450M-A

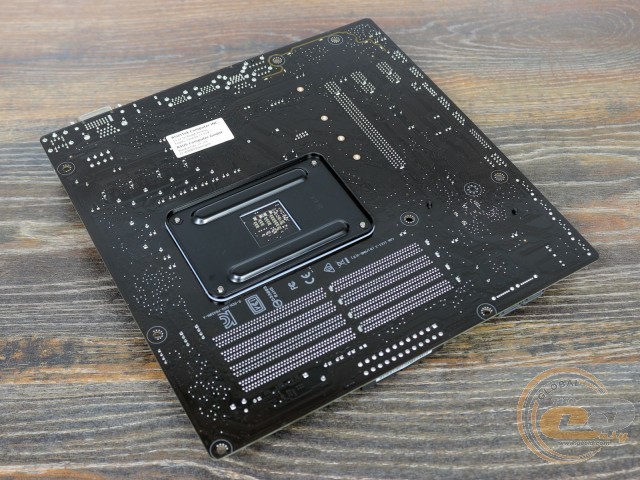

Взглянув на обратную сторону ASUS PRIME B450M-A, можно отметить только стандартную опорную пластину процессорного разъема и отметки о прохождении различных сертификаций.

ASUS PRIME B450M-A

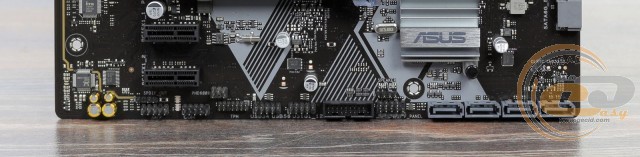

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, порты COM и TPM, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внутренних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего шесть: два внутренних и четыре внешних.

ASUS PRIME B450M-A

ASUS PRIME B450M-A

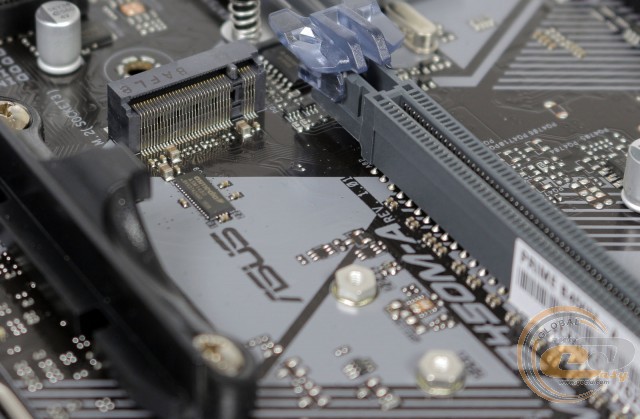

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. При установленном процессоре AMD Ryzen порт M.2 Socket 3 поддерживает как SATA, так и PCIE 3.0 x4 накопители, а для AMD Athlon возможна работа только в режиме SATA. Также присутствует одно ограничение по одновременному использованию данных интерфейсов: в случае установки SSD в слот M.2 два порта SATA 6 Гбит/с («SATA6G_5/6») будут недоступны.

ASUS PRIME B450M-A

ASUS PRIME B450M-A оснащена четырьмя DIMM-слотами с защелками только с одной стороны для установки модулей оперативной памяти стандарта до DDR4-3466 МГц, которые могут работать в двухканальном режиме. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

ASUS PRIME B450M-A

Система охлаждения состоит только из одного радиатора, который отвечает за отвод тепла от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,1°C (при разгоне – 37,7°C);
  • полевые транзисторы возле интерфейсной панели – 94°C (при разгоне –112°C);
  • полевые транзисторы в верхней части платы – 67°C (при разгоне –89°C);
  • дроссели возле интерфейсной панели – 78°C (при разгоне – 100°C);
  • дроссели в верхней части платы – 64°С (при разгоне – 77°С).

Можно отметить высокую температуру дросселей и полевых транзисторов, поэтому забывать о хорошей циркуляции воздуха в корпусе явно не стоит, в особенности, если вы планируете разгон.

ASUS PRIME B450M-A

ASUS PRIME B450M-A

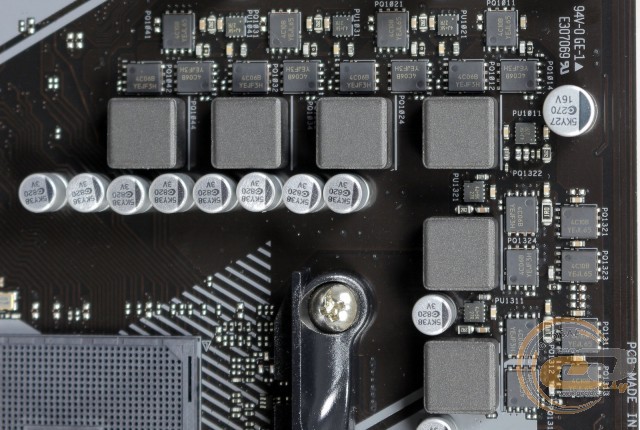

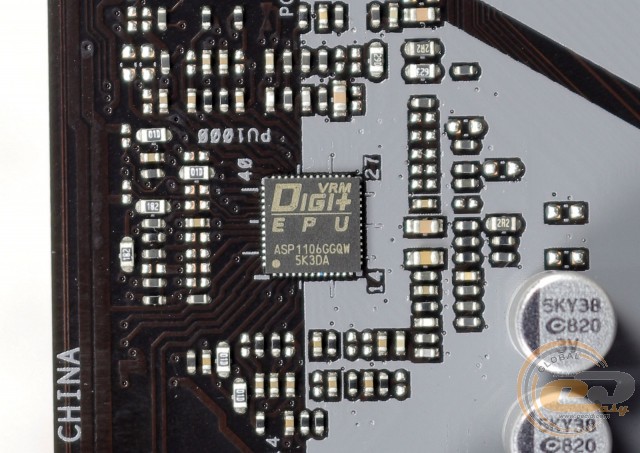

Питание процессора осуществляется по 4+2-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база состоит из твердотельных конденсаторов, ферритовых дросселей и МОП-транзисторов On Semiconductor 4C06B и 4C10B. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW.

ASUS PRIME B450M-A

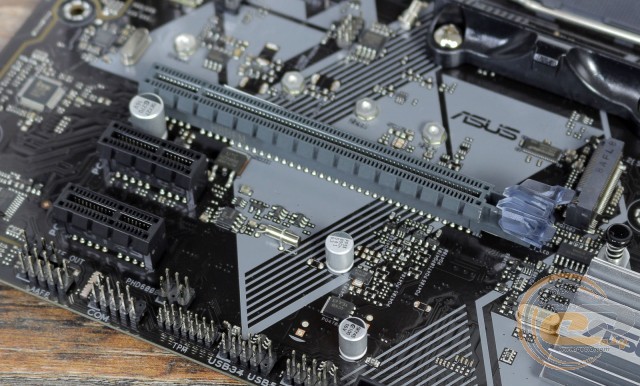

Для расширения функциональности у вас есть три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Поддерживается установка только одной видеокарты, что логично для данного ценового сегмента. Какие-либо ограничения по одновременному использованию интерфейсов отсутствуют ввиду малого их количества. Но если видеокарта будет трехслотовой, то у вас не будет доступа к обоим PCI Express 3.0 x1. Это является платой за компактные габариты формата microATX.

ASUS PRIME B450M-A

Возможности Multi I/O возложены на микросхему ITE IT8655E. Она обеспечивает мониторинг и работу портов COM и PS/2.

ASUS PRIME B450M-A

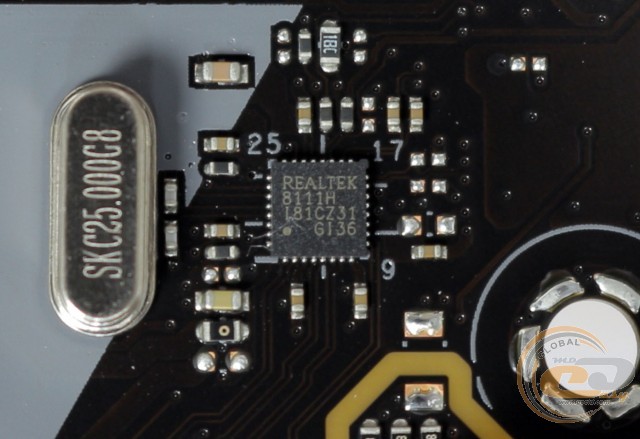

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
