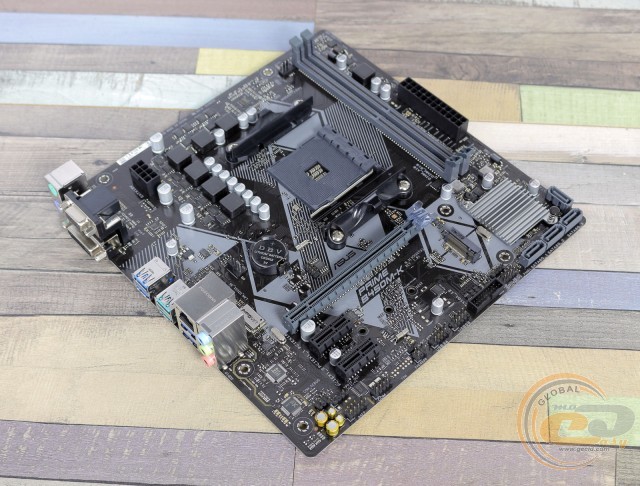

Обзор материнской платы ASUS PRIME B450M-K: что можно купить за $75?
27-05-2019
Возможности Multi I/O возложены на микросхему ITE IT8655E. Она обеспечивает мониторинг и работу портов COM и PS/2.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111H.
Звуковая подсистема основана на 8-канальном HDA-кодеке Realtek ALC887. Она включает в себя японские аудиоконденсаторы Nichicon и технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.
На интерфейсную панель тестируемой модели выведены следующие порты:
- 2 x PS/2;
- 1 x D-Sub;
- 1 x DVI-D;
- 1 x RJ45;
- 4 x USB 3.1 Gen 1;
- 2 х USB 3.1 Gen 2;
- 3 x аудиопорта.
Интерфейсная панель отличается достаточным количеством портов USB и возможностью вывести на нее порт COM при помощи соответствующей колодки на печатной плате. Если у вас процессор с iGPU, то и видеоинтерфейсы лишними не будут. А вот наличие всего трех 3,5-мм аудиопортов огорчит владельцев многоканальной акустики.
Возможности организации охлаждения внутри системного корпуса у ASUS PRIME B450M-K представлены всего двумя 4-контактными разъемами. Один из них служит для системы охлаждения CPU, а второй пригодится для подключения системной вертушки.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона
Воспользовавшись функцией автоматического разгона, мы подняли частоту AMD Ryzen 7 2700X до 3985 МГц при напряжении 1,341 В. В стресс-тесте его температура составила 84°С, что в шаге от критических 85°С, но без каких-либо негативных последствий для стабильности работы системы.
В ручном режиме получена частота 4039 МГц при напряжении 1,363 В. Для этого мы подняли множитель до 40,5 и повысили VDDCR CPU Offset Voltage на 0,15, чтобы в BIOS напряжение на процессоре составило 1,35 В. Проблем с прохождением стресс-теста не было.
Модули оперативной памяти DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB работали на скорости DDR4-3466 МГц.
Тестирование
Для проверки возможностей материнской платы ASUS PRIME B450M-K использовалось следующее оборудование:
Процессор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
|
Кулер |
Noctua NH-U14S |
|
Оперативная память |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
|
Видеокарта | ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC | |
Накопитель |
Kingston SUV 500/480G |
|
Блок питания |
Seasonic X-760 Gold (SS-760KM, Active PFC) |
|
Монитор |
Philips Brilliance 240P4QPYNS |
В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC887
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.08, +0.03 |
Отлично |
Уровень шума, дБ (А) |
-85.4 |
Хорошо |
Динамический диапазон, дБ (А) |
85.3 |
Хорошо |
Гармонические искажения, % |
0.00213 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-75.8 |
Средне |
Интермодуляционные искажения + шум, % |
0.019 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-83.8 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.09, +0.03 |
Отлично |
Уровень шума, дБ (А) |
-86.0 |
Хорошо |
Динамический диапазон, дБ (А) |
86.0 |
Хорошо |
Гармонические искажения, % |
0.00308 |
Очень хорошо |
Гармонические искажения + шум, дБ(A) |
-76.6 |
Средне |
Интермодуляционные искажения + шум, % |
0.018 |
Очень хорошо |
Взаимопроникновение каналов, дБ |
-79.5 |
Очень хорошо |
Интермодуляции на 10 кГц, % |
0.017 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Несмотря на наличие бюджетного кодека Realtek ALC887, качества звуковой подсистемы будет достаточно большинству нетребовательных пользователей. При желании можно установить дискретную звуковую карту с интерфейсом PCI Express.
Итоги
Материнская плата ASUS PRIME B450M-K является именно тем, что ожидаешь получить за скромную сумму порядка $75. Нетребовательным пользователям она предлагает поддержку интерфейсов USB 3.1 Gen 2 и M.2 Socket 3, слот PCIe 3.0 x16 под видеокарту и возможность разгона.
Но перед ее покупкой следует учесть ряд нюансов. DIMM-слотов всего два, поэтому объем подсистемы оперативной памяти лучше продумать заранее или сразу взять с запасом. Возможен разгон даже топового процессора, но при этом очень сильно нагреваются фазы питания. В номинале таких проблем нет. Если планируете оверклокинг, то предварительно позаботьтесь об эффективном охлаждении подсистемы питания. Ну и сама по себе плата компактная, поэтому лучше ее рассматривать для небольшого процессорного кулера и видеокарты, чтобы точно не возникло никаких проблем с совместимостью.
В целом возможностей ASUS PRIME B450M-K будет достаточно для сборки домашней системы среднего уровня без флагманских запросов. А сэкономленные деньги можно вложить в другие комплектующие.
Достоинства:
- надежная цифровая подсистема питания;
- поддержка быстрых модулей ОЗУ;
- возможность установки M.2-накопителя;
- наличие портов USB 3.1 Gen 2;
- возможность разгона;
- поддержка ряда полезных фирменных технологий.
Особенности:
- неудобное подключение многоканальной акустики;
- наличие всего двух DIMM-слотов.
Недостатки:
- высокая температура подсистемы питания при разгоне.
