Обзор и тестирование материнской платы ASUS PRIME H310-PLUS: когда следует экономить?

Думаем, ни для кого не секрет, что самые доступные материнские платы с поддержкой процессоров Intel Coffee Lake выполнены на основе бюджетного чипсета Intel H310, который обеспечивает базовую функциональность для современных систем. Поскольку он поддерживает только шесть линий стандарта PCI Express 2.0, то и возможности производителей по оснащению плат весьма ограничены. В итоге нет ничего удивительного в том, что большинство решений на Intel H310 выполнено в компактном формате microATX, а полноразмерные ATX-платы встречаются куда реже.

ASUS PRIME H310-PLUS

На данный момент в арсенале компании ASUS таких моделей только две: флагманская ASUS TUF H310-PLUS GAMING и более доступная ASUS PRIME H310-PLUS, о которой и пойдет речь в данном обзоре. Давайте разберемся, на чем сэкономил производитель по сравнению с рассмотренной ранее материнской платой для снижения конченой стоимости до $90, и стоит ли экономить порядка $10-15 при сборке домашней системы.

Спецификация

Модель

ASUS PRIME H310-PLUS

Чипсет

Intel H310

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

3 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 2.0 x4)

4 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x LPT

1 x RJ45

2 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

ATX

305 x 191 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H310-PLUS ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME H310-PLUS

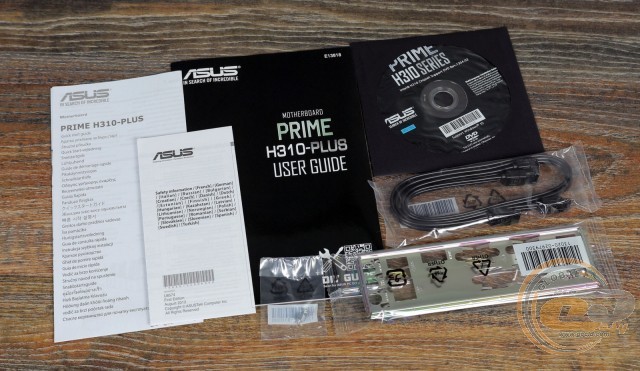

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H310-PLUS

При первом взгляде на ASUS PRIME H310-PLUS, сразу понимаешь, что перед тобой недорогая модель из нижнего ценового сегмента. На это указывают несколько явных признаков: коричневая печатная плата, отсутствие радиатора на полевых транзисторах, 4-контактный разъем питания ATX12V и незамысловатое оформление в серых тонах.

ASUS PRIME H310-PLUS

Несмотря на позиционирование, производитель решил добавить в модель и LED-подсветку. Иллюминацией обладает защелка слота для видеокарты, а также полоса в области звуковой подсистемы. Также в наличии есть колодка для подключения светодиодной ленты с поддержкой технологии ASUS Aura Sync для синхронизации ее свечения с другими комплектующими. А вот подсветка самой платы может гореть только одним цветом.

ASUS PRIME H310-PLUS

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к ним может быть затруднен только в случае установки габаритной платы расширения в один из слотов PCI, что маловероятно. Порадовали и DIMM-слоты с защелками только с одной стороны.

ASUS PRIME H310-PLUS

Взглянув на обратную сторону ASUS PRIME H310-PLUS, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс.

ASUS PRIME H310-PLUS

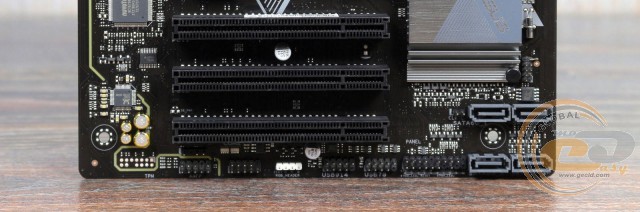

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, порт COM, разъем для светодиодной ленты, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка двух внешних и четырех внутренних портов USB 2.0.

ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS

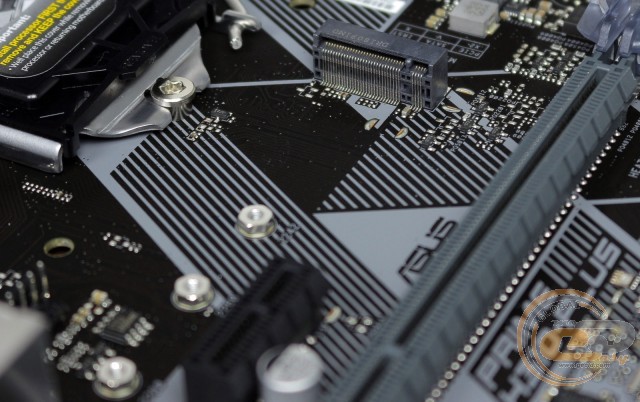

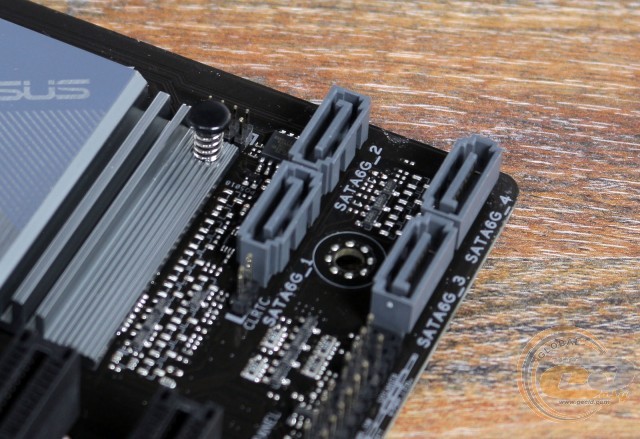

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2»), поэтому последний будет недоступен при установке M.2 SATA-накопителя.

ASUS PRIME H310-PLUS

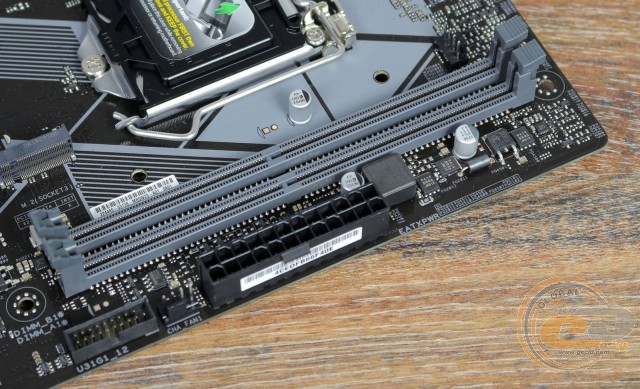

Системная плата оснащена двумя DIMM-слотами для модулей оперативной памяти максимального стандарта DDR4-2666, которые могут работать в двухканальном режиме. Объем памяти может достигать 32 ГБ, чего будет вполне достаточно для повседневного использования.

Дополнительно отметим расположенную на правой стороне колодку подключения выносной панели с портами USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка двух внешних и двух внутренних портов USB 3.1 Gen 1.

ASUS PRIME H310-PLUS

Система охлаждения представлена только одним алюминиевым радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,4°C;
  • полевые транзисторы – 97,8°C;
  • дроссели – 93,8°C.

Для начала отметим неприятный факт: при работе системы слышен шум дросселей, возможно, нам на тестирование достался не самый удачный экземпляр платы, и вас эта проблема не коснется. Также выделим высокую температуру полевых транзисторов и дросселей, так что забывать о хорошей циркуляции воздуха внутри корпуса явно не стоит.

С другой стороны, стресс-тест проходил с использованием топового 95-ваттного процессора, что и создало такую высокую нагрузку. С данной же платой преимущественно будут использоваться более энергоэффективные чипы, поэтому и температуры будут ниже, и свиста дросселей может не быть вовсе.

ASUS PRIME H310-PLUS

ASUS PRIME H310-PLUS

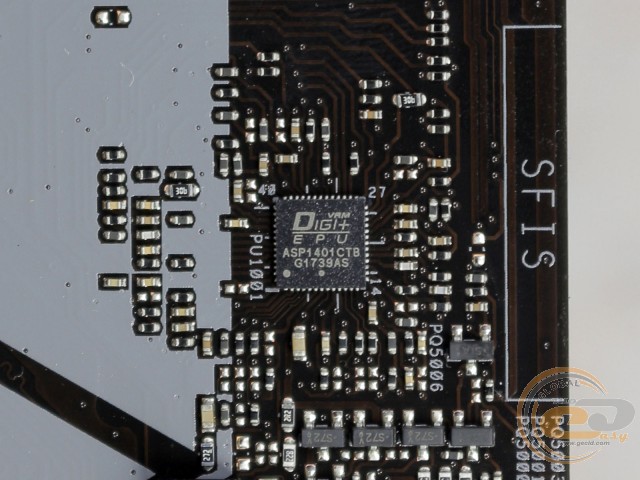

Питание процессора осуществляется по 5-фазной схеме для вычислительных ядер и дополнительных узлов. В элементную базу входят твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы RA12 и RA14, которые мы встречали и на более дорогой ASUS TUF B360M-E GAMING. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB.

ASUS PRIME H310-PLUS

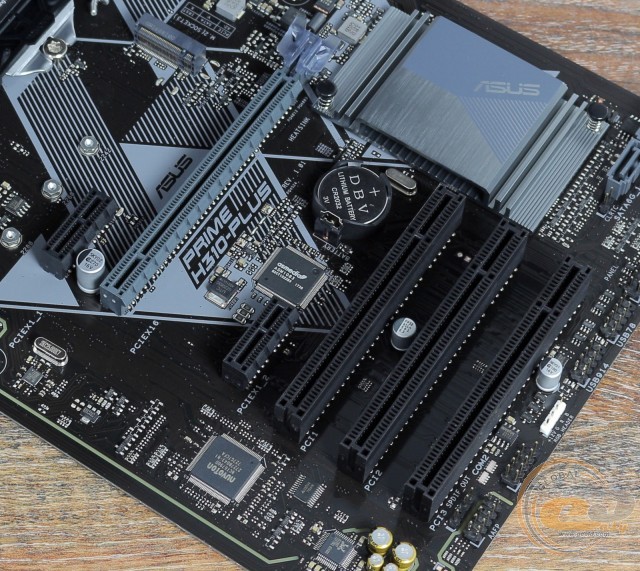

Для расширения функциональности ASUS PRIME H310-PLUS у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI;
  5. PCI;
  6. PCI.

По традиции для плат на Intel H310 вы сможете установить только одну видеокарту, чего, в принципе, будет достаточно большинству пользователей.
