Обзор и тестирование материнской платы ASUS PRIME H310M-D: максимальная экономия

Компания ASUS продолжает радовать своих поклонников разнообразием материнских плат во всех возможных ценовых сегментах, начиная с моделей дешевле $100 и заканчивая безоговорочными флагманами с ценой в несколько сотен условных единиц. При этом для офисных систем и ультрабюджетных сборок отлично подойдут платы на Intel H310.

ASUS PRIME H310M-D

Одной из них является ASUS PRIME H310M-D, которая по совместительству получила звание едва ли не самой доступной материнской платы от тайваньского производителя с поддержкой современных процессоров Intel Coffee Lake. Давайте же выясним, благодаря каким ухищрениям производителю удалось добиться конечной стоимости новинки в пределах $75, и в каких случаях экономия на покупке столь доступной платы будет оправдана.

Спецификация

Модель

ASUS PRIME H310M-D

Чипсет

Intel H310

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 2.0 x2)

4 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x LPT

1 x RJ45

2 x USB 3.1 Gen 1

2 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 185 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H310M-D ASUS PRIME H310M-D

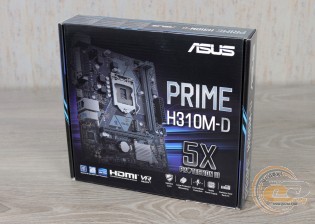

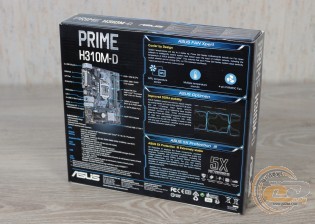

ASUS PRIME H310M-D поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME H310M-D

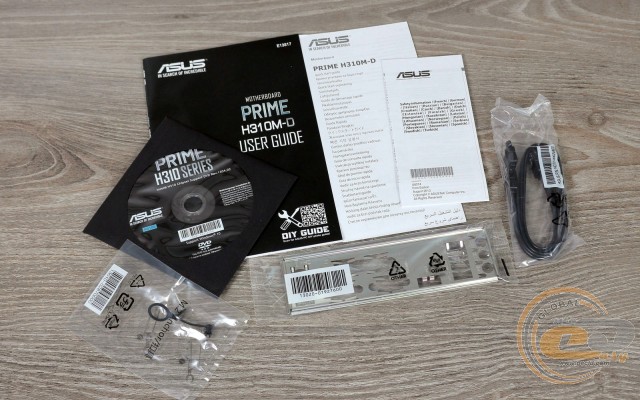

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • крепление для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H310M-D

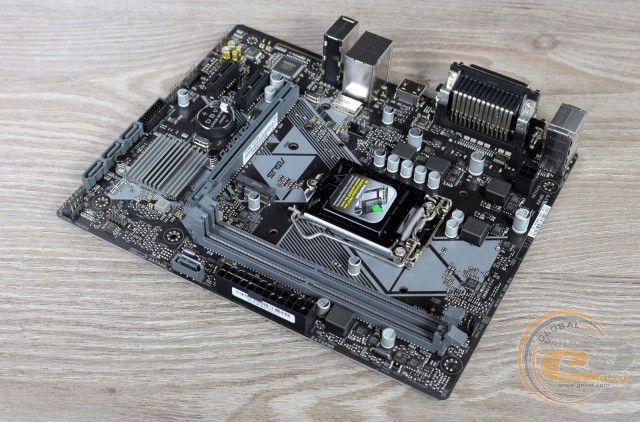

Материнская плата ASUS PRIME H310M-D выполнена на текстолите коричневого цвета формата microATX (226 x 185 мм). Для создания более интересного дизайна используется небольшой узор серого цвета, в остальном же облик новинки максимально простой. Из интересных моментов отметим отказ от крепежных винтов M.2-накопителя, вместо которых нужно использовать комплектный пластиковый фиксатор.

ASUS PRIME H310M-D

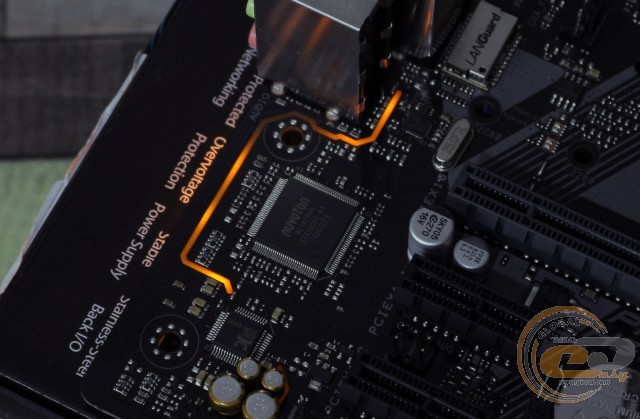

Несмотря на максимальную экономию, производитель решил не отказываться от подсветки, которая в данном случае заключается в иллюминации полосы в области звуковой подсистемы. Колодки подключения светодиодных лент вполне ожидаемо отсутствуют.

ASUS PRIME H310M-D

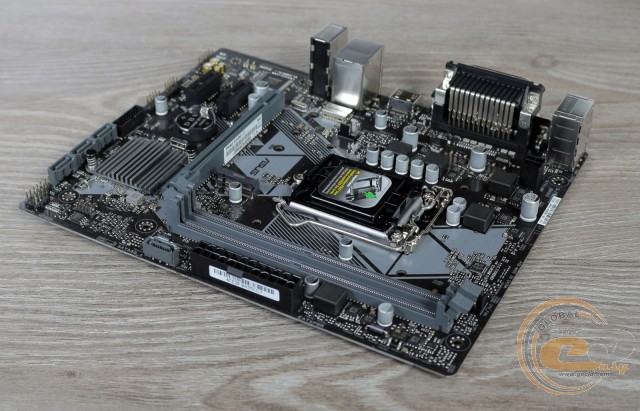

Говоря о компоновке и удобстве сборки системы, в первую очередь хочется отметить перпендикулярное расположение портов SATA 6 Гбит/с. Однако доступ к трем из них может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express x1. Смещение крепежных отверстий по правому краю потребует чуть большей аккуратности в подключении одного порта SATA и 24-контактного коннектора питания. А вот DIMM-слоты с заглушками с одной стороны будут весьма кстати в компактном формате.

ASUS PRIME H310M-D

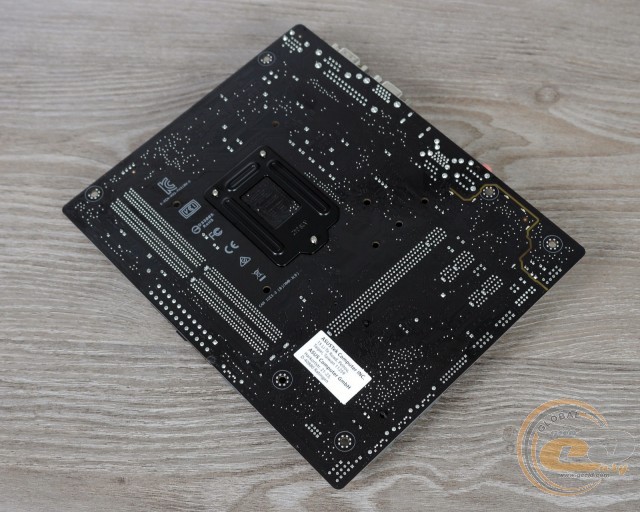

Взглянув на обратную сторону ASUS PRIME H310M-D, можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс.

ASUS PRIME H310M-D

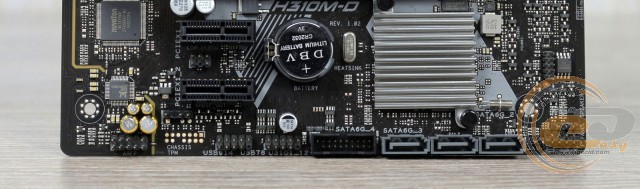

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка двух внешних и четырех внутренних портов USB 2.0, также четырех USB 3.1 Gen 1: два внешних и два внутренних.

ASUS PRIME H310M-D

ASUS PRIME H310M-D

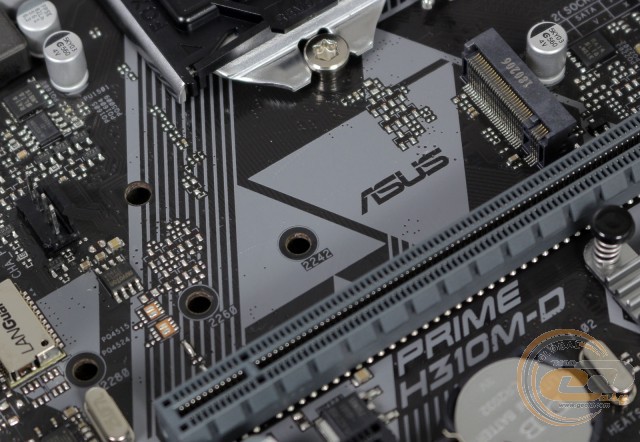

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2»), поэтому последний будет недоступен при установке M.2 SATA-накопителя.

ASUS PRIME H310M-D

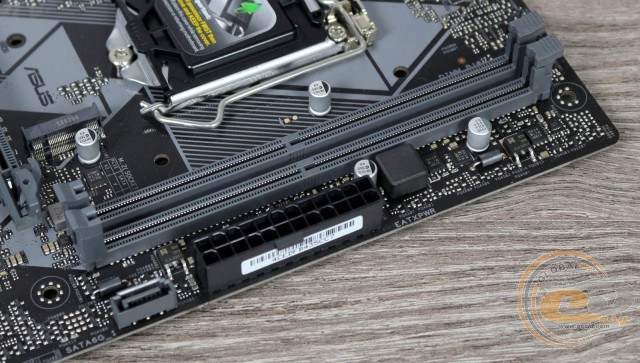

Системная плата оснащена двумя DIMM-слотами для модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, функционирующие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет вполне достаточно для повседневного использования.

ASUS PRIME H310M-D

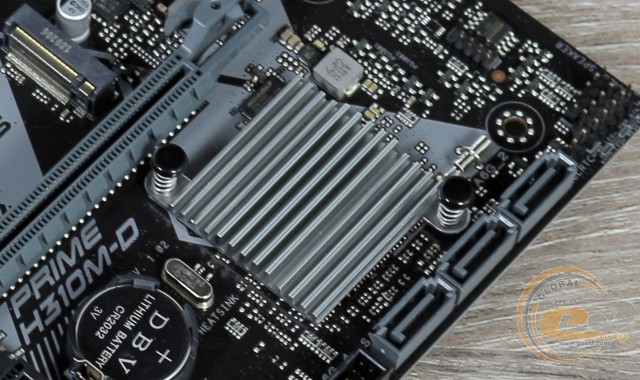

Система охлаждения представлена только одним алюминиевым радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 40,3°C;
  • полевые транзисторы – 94°C;
  • дроссели – 86,7°C.

Первым делом отметим, что в процессе тестирования был замечен слабый шум работы дросселей, однако это может касаться исключительно нашего экземпляра. Температурные показатели элементов подсистемы питания также не радуют, поэтому забывать о хорошей циркуляции воздуха внутри корпуса явно не стоит. С другой стороны, тесты проводились на мощном флагманском процессоре, поэтому в случае использования более энергоэффективных моделей показатели будут ниже.

ASUS PRIME H310M-D

ASUS PRIME H310M-D

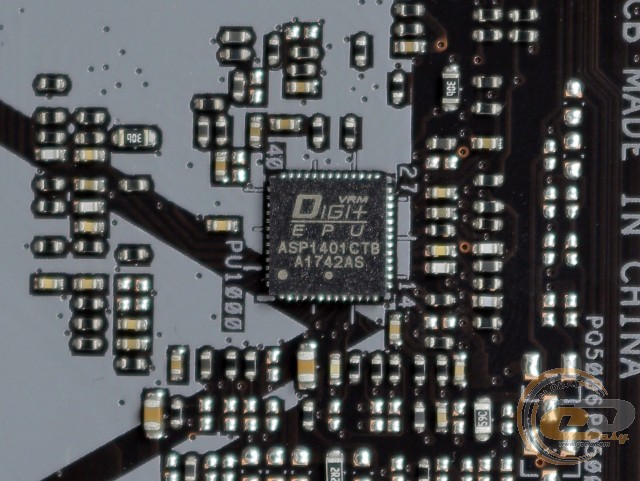

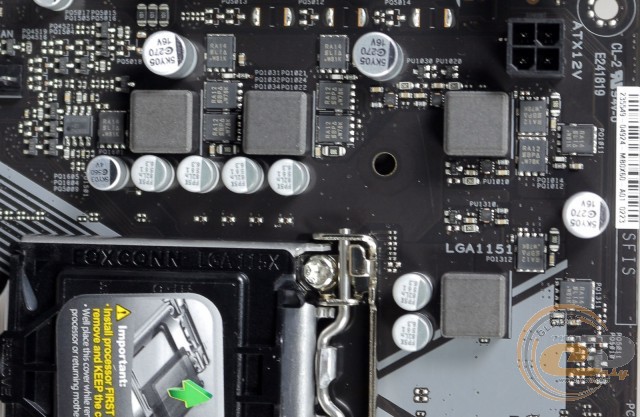

Питание процессора осуществляется по 4-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB, а в обвязке используются твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы RA12 и RA14.

ASUS PRIME H310M-D

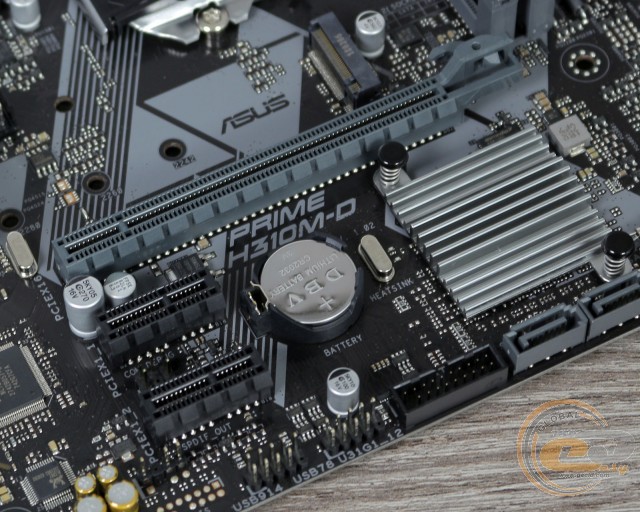

Для расширения функциональности ASUS PRIME H310M-D у пользователя есть в распоряжении три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

По традиции для плат на Intel H310 вы сможете установить только одну видеокарту, чего будет достаточно большинству пользователей.
