Обзор материнской платы ASUS PRIME H310M-D R2.0: рабочая лошадка

17-07-2019

Самые доступные материнские платы с поддержкой процессоров Intel Coffee Lake выполнены на основе бюджетного чипсета Intel H310 либо Intel H310 R2.0 (Intel H310C). Отличительной особенностью второго является поддержка Windows 7.

ASUS PRIME H310M-D R2.0

Одной из них является ASUS PRIME H310M-D R2.0. Она выглядит заманчивой кандидатурой для сборки недорогих офисных систем благодаря специфическому оснащению. Давайте же разберемся, так ли это на самом деле.

Спецификация

Модель

ASUS PRIME H310M-D R2.0

Чипсет

Intel H310

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Socket LGA1151

Поддержка памяти

2 x DIMM-слота с поддержкой максимум 32 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 2.0 x2)

4 x SATA 6 Гбит/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 4-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем подключения системного вентилятора (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Внешние порты I/O

1 x PS/2 Combo

1 x D-Sub

1 x HDMI

1 x COM

1 x LPT

1 x RJ45

2 x USB 3.1 Gen 1

4 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 185 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H310M-D R2.0 ASUS PRIME H310M-D R2.0

ASUS PRIME H310M-D R2.0 поставляется в стандартной картонной коробке, оформленной в фирменном стиле линейки ASUS PRIME. Она отличается хорошим информационным наполнением и качественной цветной полиграфией.

ASUS PRIME H310M-D R2.0

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • крепление для накопителя M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H310M-D R2.0

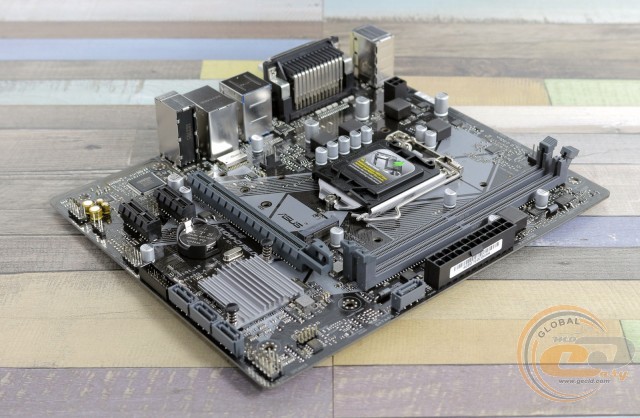

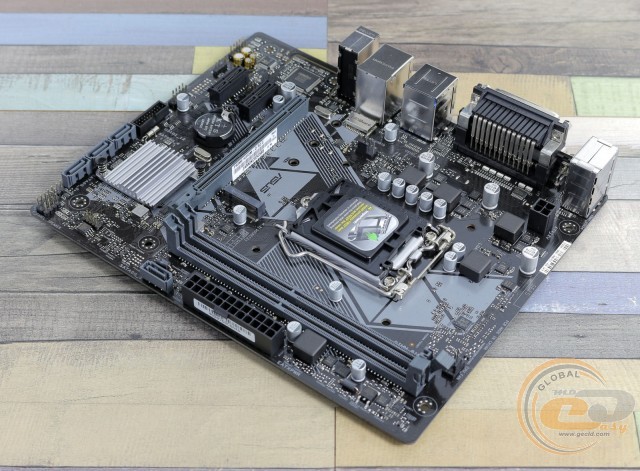

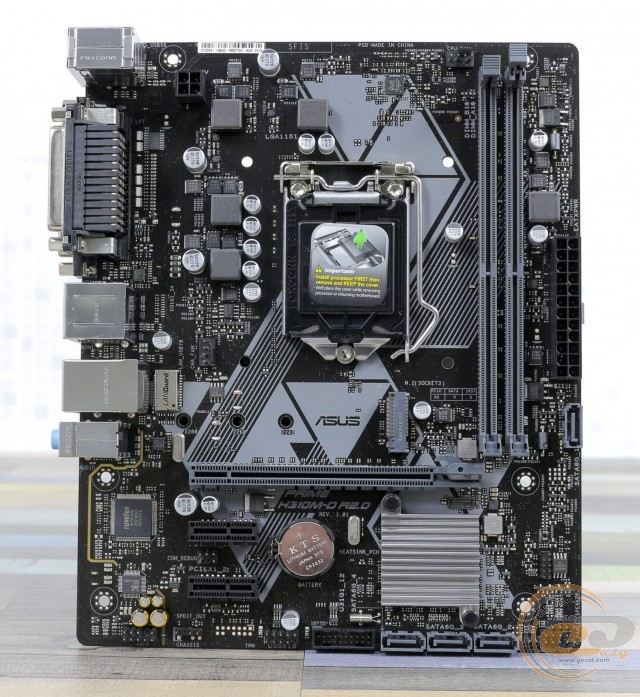

Материнская плата ASUS PRIME H310M-D R2.0 выполнена на текстолите коричневого цвета формата microATX (226 x 185 мм). По традиции для линейки PRIME используется небольшой узор серого цвета. В остальном же облик устройства максимально простой.

Из интересных моментов отметим отказ от крепежных винтов для M.2-накопителя, вместо которых нужно использовать комплектный пластиковый фиксатор. Несмотря на максимальную экономию, производитель решил не отказываться от подсветки. Она заключается в иллюминации полосы в области звуковой подсистемы. А вот колодки подключения светодиодных лент ожидаемо отсутствуют.

ASUS PRIME H310M-D R2.0

В компоновке выделим перпендикулярное расположение портов SATA 6 Гбит/с. Доступ к трем из них может быть затруднен только в случае установки габаритной платы расширения в нижний слот PCI Express x1. Из приятных мелочей отметим DIMM-слоты с защелками только с одной стороны.

ASUS PRIME H310M-D R2.0

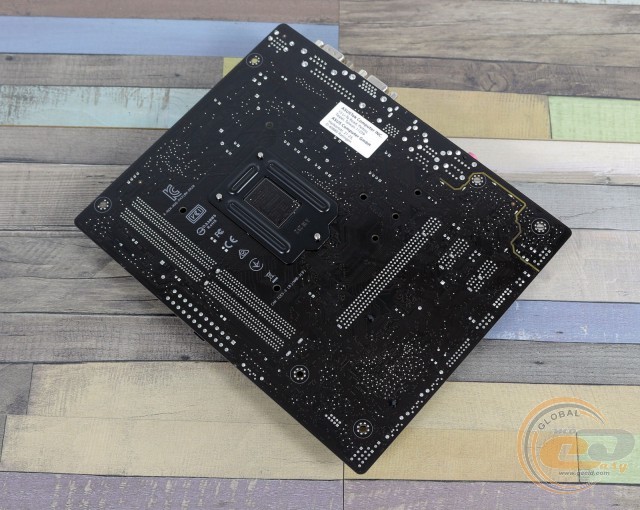

На обратной стороне ASUS PRIME H310M-D R2.0 находится стандартная опорная пластина процессорного разъема. Единственный радиатор системы охлаждения закреплен при помощи пластиковых клипс, что является привычным решением для недорогих моделей.

ASUS PRIME H310M-D R2.0

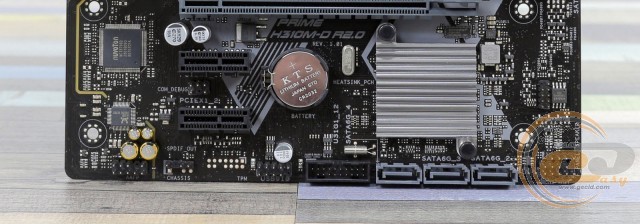

В нижней части платы находятся следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS и колодка подключения фронтальной панели. Дополнительно отметим две колодки для активации портов USB: по одной для USB 2.0 и USB 3.1 Gen 1. Всего на плате силами чипсета реализована поддержка четырех внешних и двух внутренних портов USB 2.0, а также четырех USB 3.1 Gen 1: двух внешних и двух внутренних.

ASUS PRIME H310M-D R2.0

ASUS PRIME H310M-D R2.0

Возможности организации дисковой подсистемы представлены интерфейсом M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и четырьмя портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2»). Последний будет недоступен при установке M.2 SATA-накопителя.

ASUS PRIME H310M-D R2.0

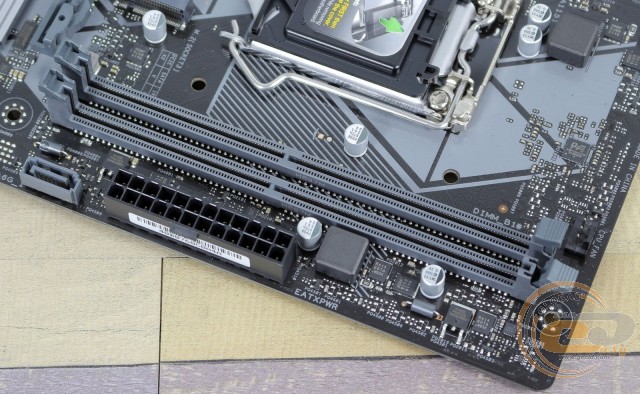

Системная плата оснащена двумя DIMM-слотами для модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Поддерживаются планки, функционирующие на частотах до 2666 МГц. Максимальный объем памяти может достигать 32 ГБ, чего будет вполне достаточно для повседневного использования.

ASUS PRIME H310M-D R2.0

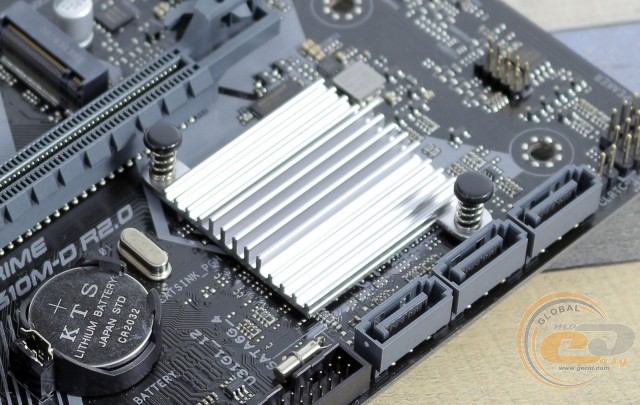

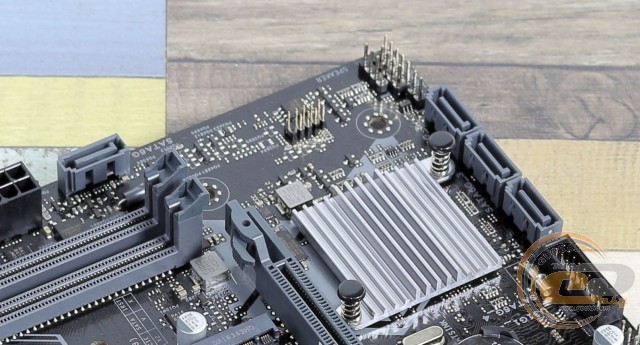

Система охлаждения представлена только одним алюминиевым радиатором, который отводит тепло от чипсета. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 37°C;
  • полевые транзисторы – 92°C;
  • дроссели – 63°C.

Температурные показатели элементов подсистемы питания выглядят не лучшим образом, поэтому забывать о хорошей циркуляции воздуха внутри корпуса явно не стоит. С другой стороны, тесты проводились на мощном флагманском процессоре, поэтому в случае использования более энергоэффективных моделей показатели будут ниже.

ASUS PRIME H310M-D R2.0

ASUS PRIME H310M-D R2.0

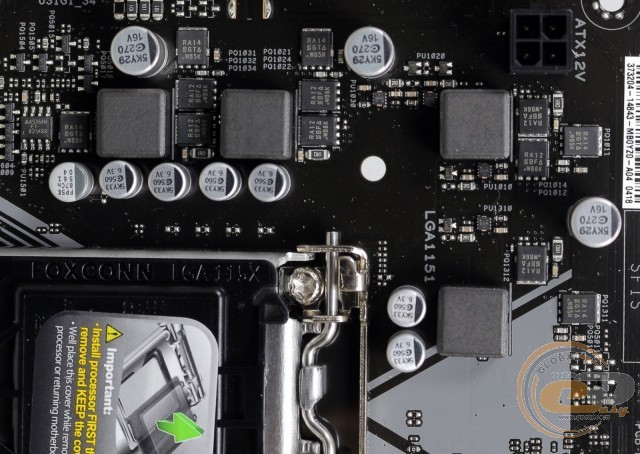

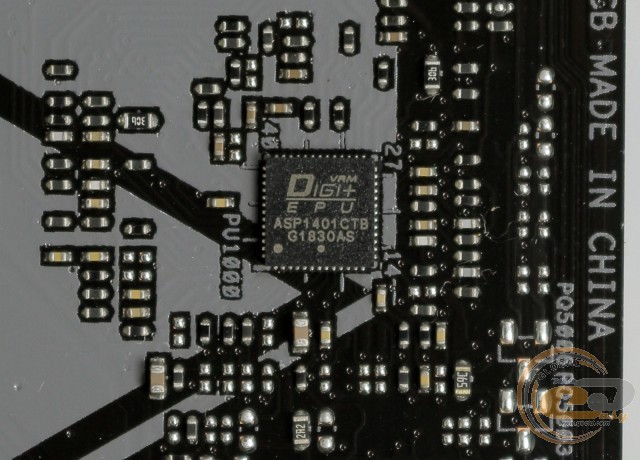

Питание процессора осуществляется по 3+1-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1401CTB, а в обвязке используются твердотельные конденсаторы, ферритовые дроссели и МОП-транзисторы Vishay RA12 и RA14.

ASUS PRIME H310M-D R2.0

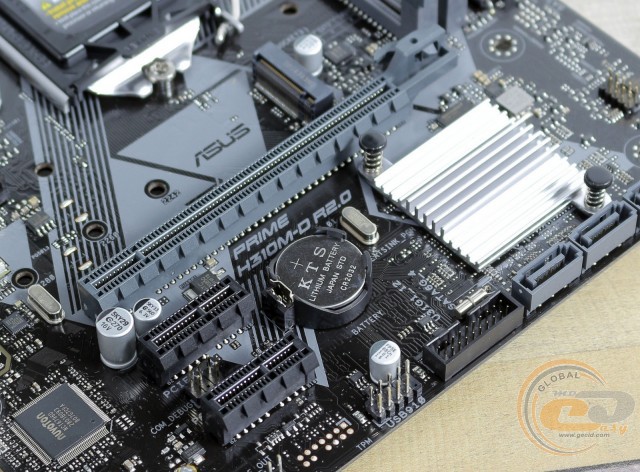

Для расширения функциональности ASUS PRIME H310M-D R2.0 есть три слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

Вы сможете установить только одну видеокарту, чего будет достаточно большинству пользователей.
