Обзор и тестирование материнской платы ASUS PRIME H370-A: в окружении конкурентов

Как всем прекрасно известно, чипсет Intel H370 предназначен в первую очередь для материнских плат из среднего ценового сегмента для сборки домашних систем без возможности разгона процессора и оперативной памяти. Поэтому выполненные на его основе модели должны соответствовать всем современным требованиям, но при этом не выходить за разумные рамки по цене.

ASUS PRIME H370-A

В данном обзоре мы познакомим вас с одной из самых доступных моделей формата ATX на Intel H370 от ASUS, а именно с ASUS PRIME H370-A. Ее средняя стоимость составляет порядка $130, то есть она конкурирует не только платами на Intel H370, но и с некоторыми моделями на Intel Z370. Давайте же разберемся, что она может предложить покупателю, а заодно сравним ее с более доступной соседкой по линейке − ASUS PRIME H370-PLUS.

Спецификация

Модель

ASUS PRIME H370-A

Чипсет

Intel H370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 221 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H370-A ASUS PRIME H370-A

ASUS PRIME H370-A поставляется в стандартной картонной коробке с приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.

ASUS PRIME H370-A

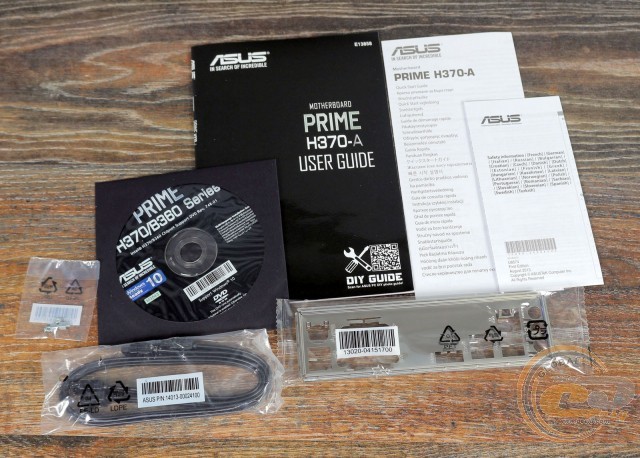

Комплект поставки включает в себя только самое необходимое, а именно:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H370-A

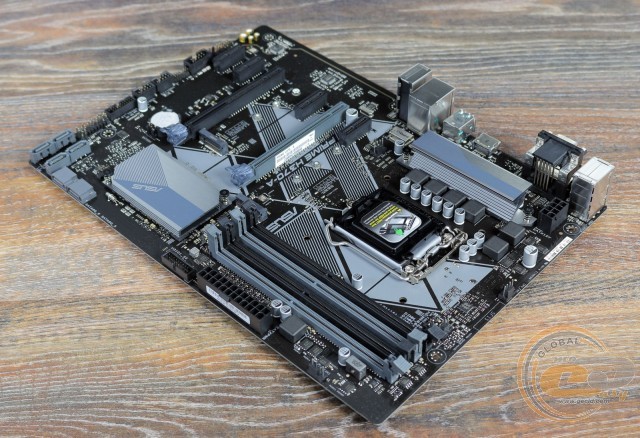

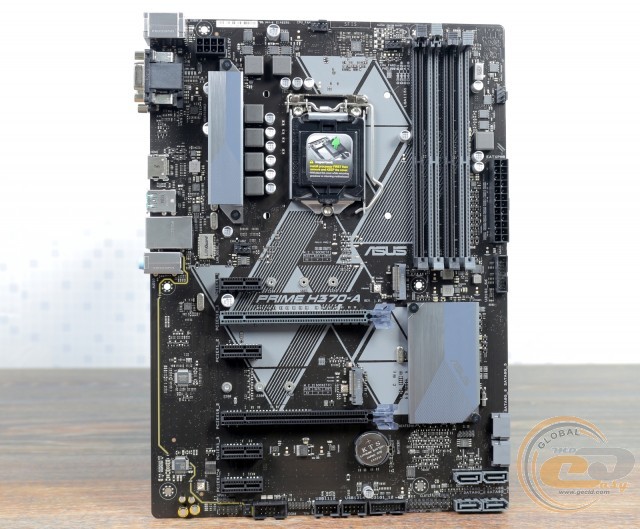

Поскольку перед нами далеко не флагманская модель, то при ее разработке дизайн явно не был в приоритете. Однако несмотря на традиционную коричневую печатную плату, а также довольно-таки простые радиаторы системы охлаждения, ASUS PRIME H370-A выглядит вполне достойно.

ASUS PRIME H370-A

Что же касается удобства сборки и особенностей, то, во-первых, стоит отметить немного уменьшенную ширину платы и отсутствие крепежных отверстий по правому краю, поэтому следует быть осторожным при подключении находящихся там интерфейсов. Во-вторых, четыре из шести портов SATA расположились перпендикулярно поверхности, однако перекрыть к ним доступ сможет только очень габаритная плата расширения, установленная в один из нижних PCI Express x1, что, согласитесь, маловероятно. В-третьих, порадовало использование DIMM-слотов с защелками только с одной стороны.

ASUS PRIME H370-A

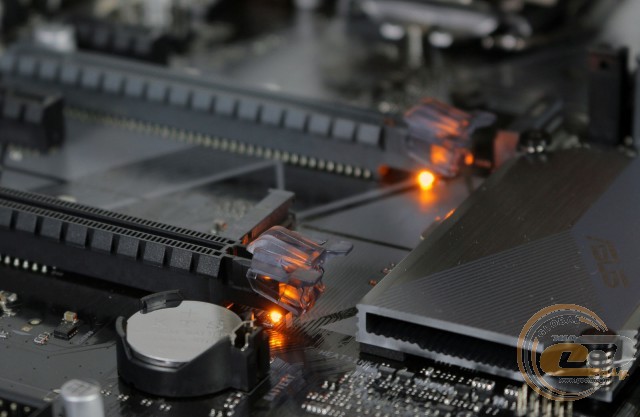

Хорошей традицией последнего времени стало наличие подсветки даже в недорогих моделях. Не стала исключением и ASUS PRIME H370-A. К сожалению, это не ASUS AURA Sync, а более простой вариант, заключающийся в светящихся защелках слотов PCI Express 3.0 x16.

ASUS PRIME H370-A

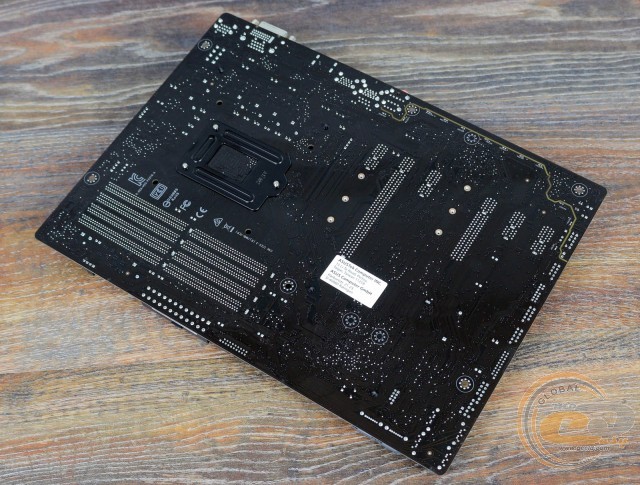

Взглянув на обратную сторону, можно отметить стандартную опорную пластину процессорного разъема, а также пластиковые клипсы крепления радиаторов системы охлаждения. Подобный способ крепления не является недостатком для решений, не рассчитанных на разгон и экстремальные нагрузки.

ASUS PRIME H370-A

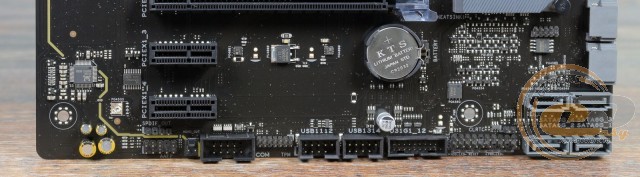

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, Mono out, порты COM и TPM, а также колодка подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel H370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: четыре внутренних и два внешних.

ASUS PRIME H370-A

ASUS PRIME H370-A

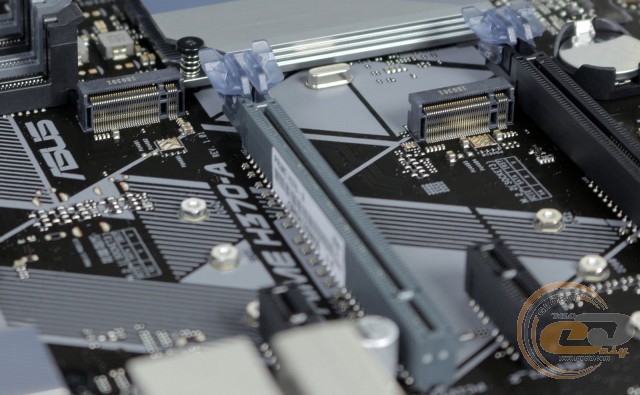

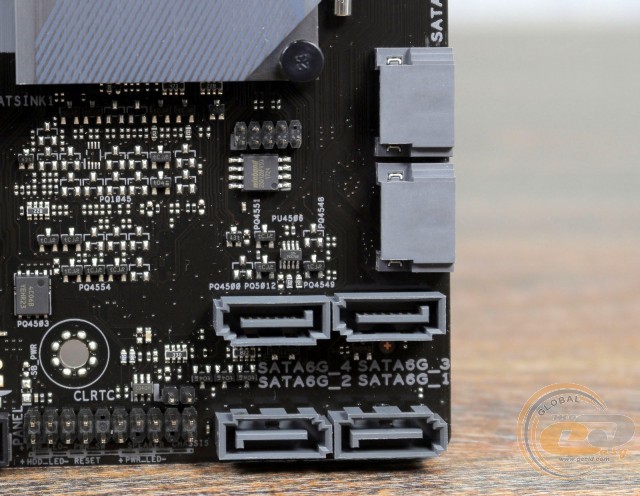

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, один из слотов M.2 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке SATA M.2-накопителя.

ASUS PRIME H370-A

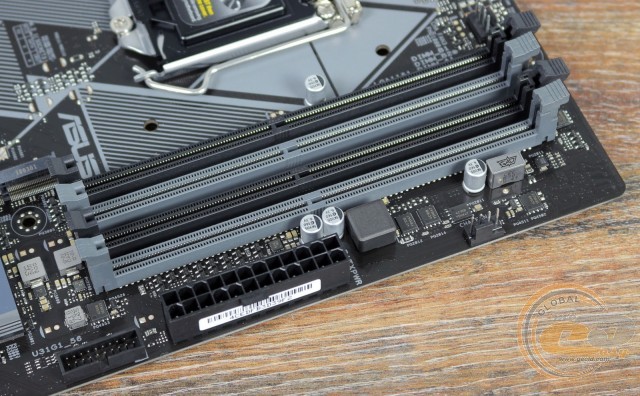

Системная плата ASUS PRIME H370-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1.

ASUS PRIME H370-A

ASUS PRIME H370-A

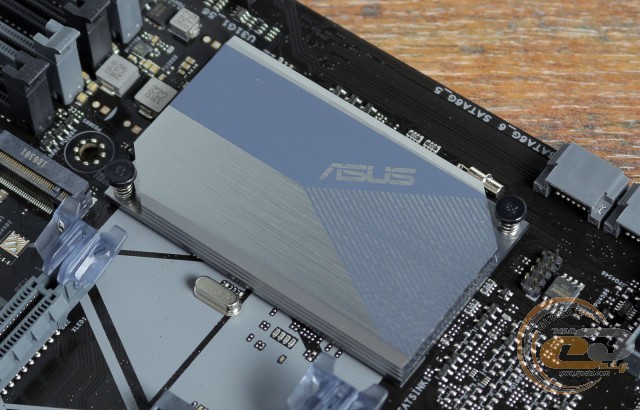

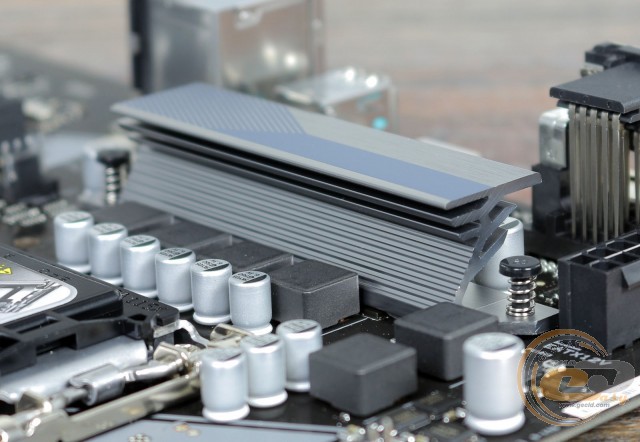

Система охлаждения состоит из двух алюминиевых радиаторов, один из которых отводит тепло от чипсета Intel H370, тогда как второй накрывает элементы подсистемы питания CPU. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32,8°C;
  • радиатор на элементах подсистемы питания процессора – 56,8°C;
  • дроссели подсистемы питания – 69,4°C.

Как видим, проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.

ASUS PRIME H370-A

ASUS PRIME H370-A

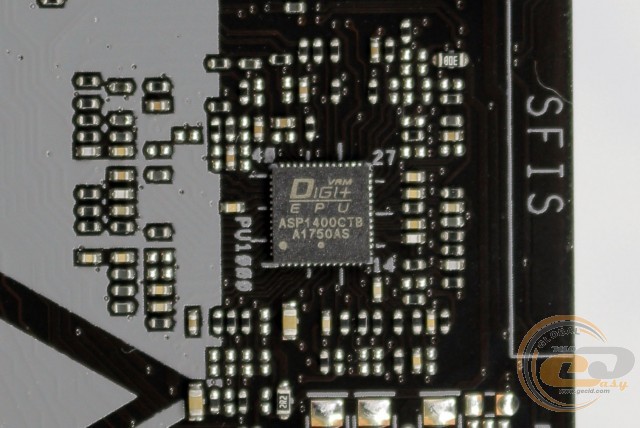

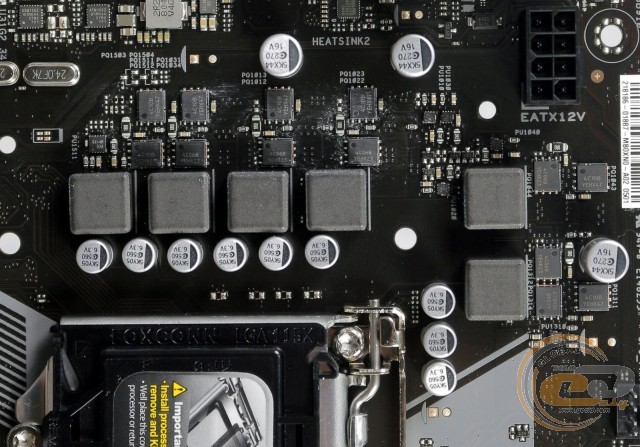

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME H370-A

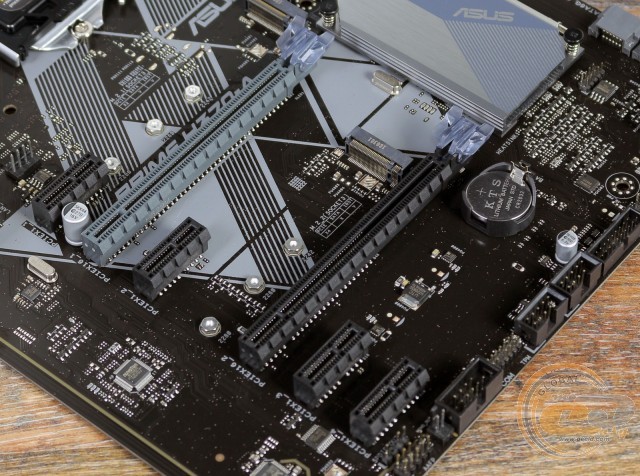

Для расширения функциональности ASUS PRIME H370-A у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Вот мы и добрались до фактически единственного отличия между ASUS PRIME H370-A и ASUS PRIME H370-PLUS. Как видим, в арсенале более дорогой ASUS PRIME H370-A присутствуют четыре слота PCI Express 3.0 x1, тогда как рассмотренная ранее версия обходится только двумя. Однако она также предлагает пользователю возможность использовать плат расширения PCI, что может быть полезно в некоторых случаях.
