Обзор и тестирование материнской платы ASUS PRIME H370-PLUS: выгодная покупка

Модельный ряд процессоров Intel без проблем позволит подобрать решение с оптимальными возможностями по приемлемой цене, не переплачивая за ненужный лично вам разгон. При таком подходе к сборке новой системы вполне логично высвобождаются дополнительные средства, поскольку автоматически отпадает необходимость в материнской плате на флагманском наборе системной логики. Благодаря данной экономии в условиях ограниченного бюджета у вас появляется возможность вложить больше средств в покупку более производительной видеокарты либо, к примеру, большего объема ОЗУ, и в целом получить куда более приятную производительность в играх.

ASUS PRIME H370-PLUS

Одной из таких интересных материнских плат без поддержки разгона является оказавшаяся у нас на тесте ASUS PRIME H370-PLUS, которая по вполне гуманной стоимости порядка $125 предлагает практически полный спектр необходимых современному пользователю технологий. Давайте же более подробно изучим ее возможности.

Спецификация

Модель

ASUS PRIME H370-PLUS

Чипсет

Intel H370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

2 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8111H (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

3 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 221 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H370-PLUS ASUS PRIME H370-PLUS

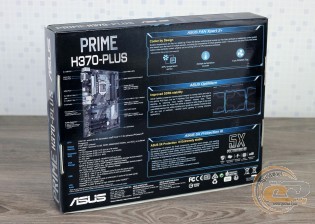

ASUS PRIME H370-PLUS поставляется в стандартной картонной коробке с приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.

ASUS PRIME H370-PLUS

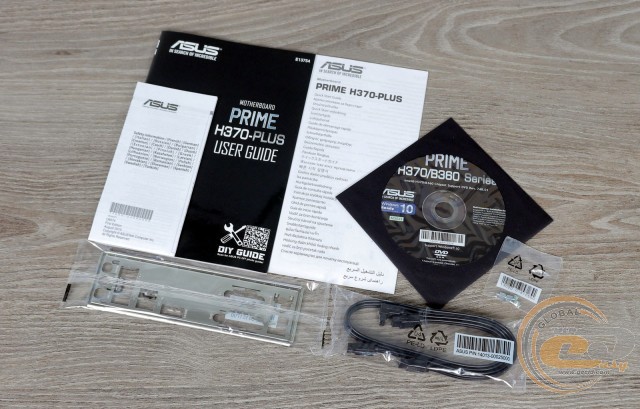

Комплект поставки полностью соответствует невысокой стоимости новинки и включает в себя только самое необходимое, а именно:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H370-PLUS

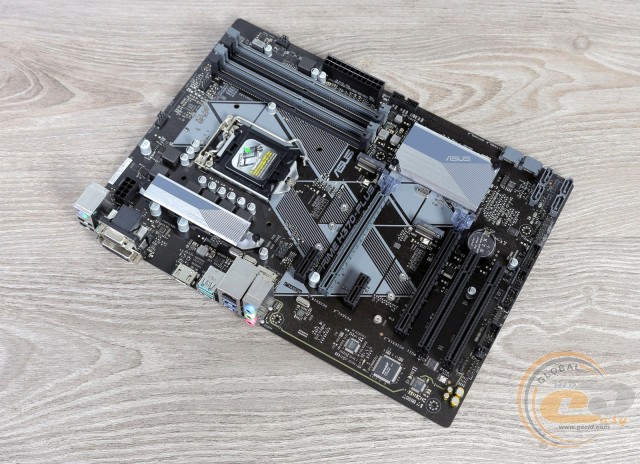

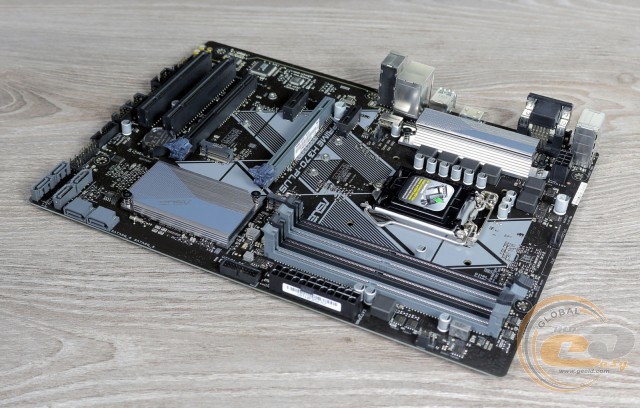

Несмотря на доступную стоимость и использование традиционной для данного ценового сегмента печатной платы коричневого цвета, ASUS PRIME H370-PLUS выглядит вполне достойно благодаря радиаторам стального цвета и симпатичному ассиметричному узору.

ASUS PRIME H370-PLUS

Что же касается удобства сборки и особенностей, то, во-первых, стоит отметить немного уменьшенную ширину платы и отсутствие крепежных отверстий по правому краю, поэтому следует быть осторожным при подключении находящихся там интерфейсов. Во-вторых, четыре из шести портов SATA расположились перпендикулярно поверхности, однако перекрыть к ним доступ сможет только очень габаритная плата расширения PCI, что, согласитесь, маловероятно.

ASUS PRIME H370-PLUS

По традиции не обошлось и без подсветки, которая в данном случае заключается в светящихся защелках слотов PCI Express 3.0 x16.

ASUS PRIME H370-PLUS

Взглянув на обратную сторону, можно отметить стандартную опорную пластину процессорного разъема, а также пластиковые клипсы крепления радиаторов системы охлаждения. Подобный способ крепления не является недостатком для решений, не рассчитанных на разгон, а соответственно, и экстремальные нагрузки.

ASUS PRIME H370-PLUS

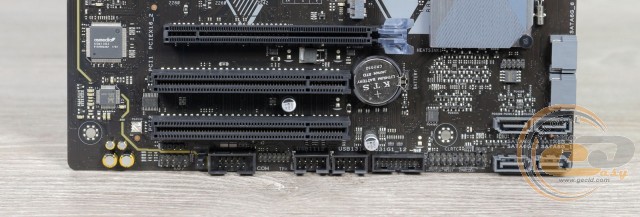

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, Mono out, порты COM и TPM, а также колодка подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel H370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их также шесть: четыре внутренних и два внешних.

ASUS PRIME H370-PLUS

ASUS PRIME H370-PLUS

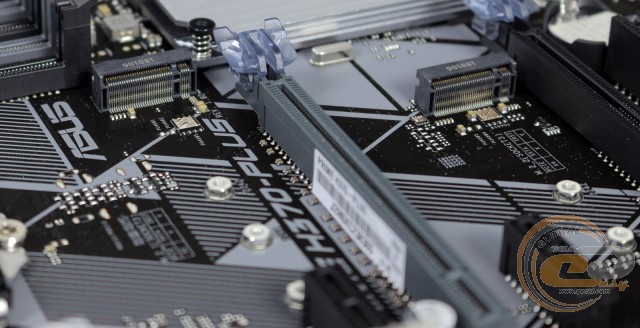

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, один из слотов M.2 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке SATA M.2-накопителя.

ASUS PRIME H370-PLUS

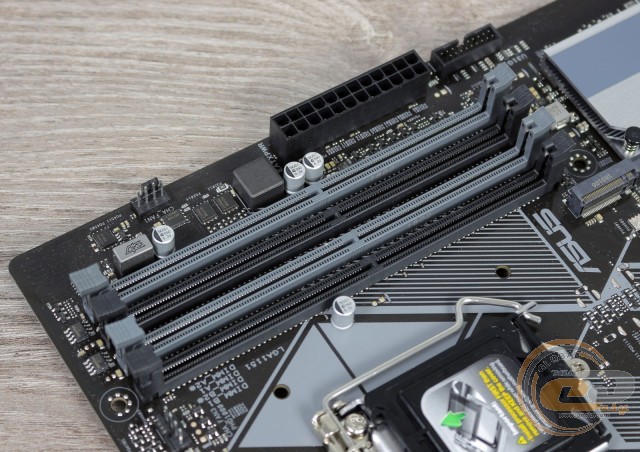

Системная плата ASUS PRIME H370-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1.

ASUS PRIME H370-PLUS

ASUS PRIME H370-PLUS

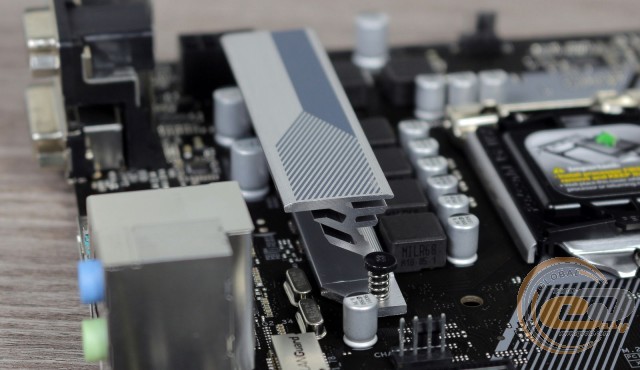

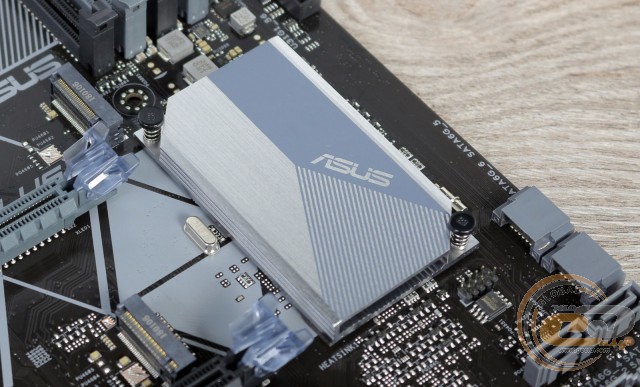

Система охлаждения состоит из двух алюминиевых радиаторов, один из которых отводит тепло от чипсета Intel H370, тогда как второй накрывает элементы подсистемы питания CPU. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 34,7°C;
  • радиатор на элементах подсистемы питания процессора – 52,8°C;
  • дроссели подсистемы питания – 68,6°C.

Как видим, проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.

ASUS PRIME H370-PLUS

ASUS PRIME H370-PLUS

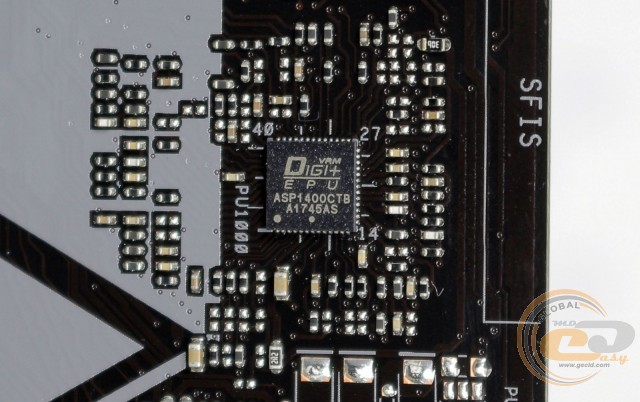

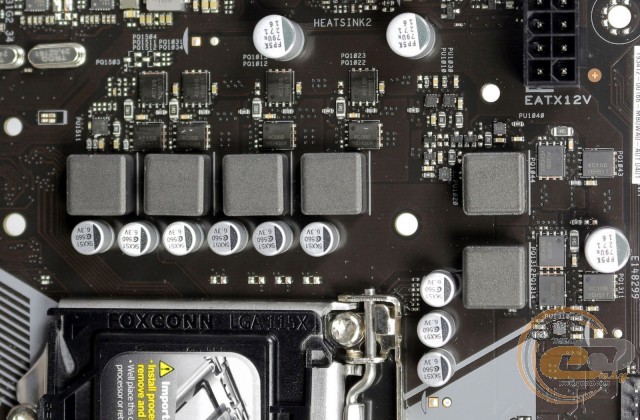

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME H370-PLUS

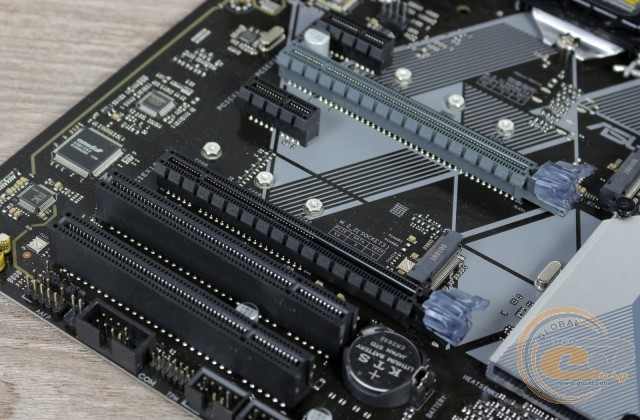

Для расширения функциональности ASUS PRIME H370-PLUS у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4);
  5. PCI;
  6. PCI.

Поскольку Intel H370 не поддерживает распределение линий между слотами PCI Express 3.0 x16, то к процессору подключен только верхний разъем (серого цвета), тогда как пропускная способность второго (черного цвета) ограничена четырьмя чипсетными линиями. При этом у пользователя есть возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.
