Обзор и тестирование материнской платы ASUS PRIME H370M-PLUS: проблемы с ценообразованием

Все чаще к компании Intel возникают вопросы касательно современной линейки чипсетов с поддержкой процессоров Intel Coffee Lake, а если точнее, то об отличиях между ними и о ценовой политике, которая не позволяет производителям материнских плат выпускать более интересные в функциональном плане модели по сравнению с внутренними и внешними конкурентами. Больше всего вопросов вызывает чипсет Intel H370, материнские платы на котором вплотную приближаются по стоимости к младшим устройствам на Intel Z370 и заметно опережают в ценовом плане модели на Intel B360, хотя последние могут не уступать и даже превосходить по уровню оснащения. Сама компания Intel продает Intel H370 дороже Intel B360 исключительно из-за поддержки RAID-массивов, пары дополнительных портов USB и двадцати чипсетных линий вместо двенадцати у Intel B360, что в теории позволяет производителям реализовать дополнительные слоты расширения и больше интерфейсов, однако подобное использование влечет за собой еще больший рост ценника.

ASUS PRIME H370M-PLUS

Наглядно данную ситуацию можно наблюдать на примере материнской платы ASUS PRIME H370M-PLUS, средняя стоимость которой составляет порядка $125. Давайте же выясним, в чем ее преимущества перед устройствами на Intel B360 и насколько тяжело ей придется на рынке в окружении внутренних и внешних конкурентов.

Спецификация

Модель

ASUS PRIME H370M-PLUS

Чипсет

Intel H370

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA и PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 x разъем водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 2

3 x аудиопорта

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

microATX

244 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME H370M-PLUS ASUS PRIME H370M-PLUS

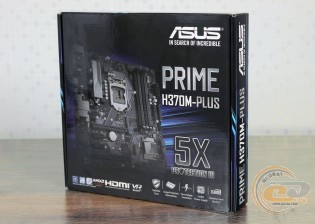

ASUS PRIME H370M-PLUS поставляется в стандартной картонной коробке с приятным и информативным оформлением. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.

ASUS PRIME H370M-PLUS

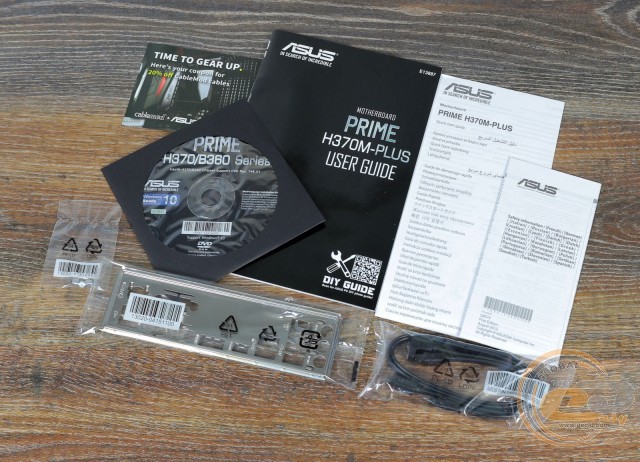

Комплект поставки включает в себя:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушку интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME H370M-PLUS

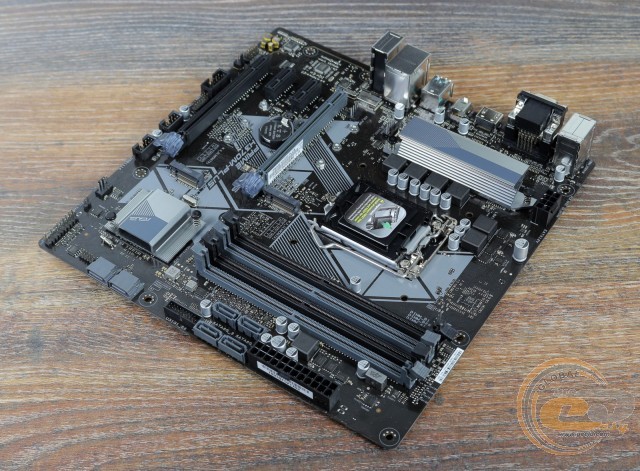

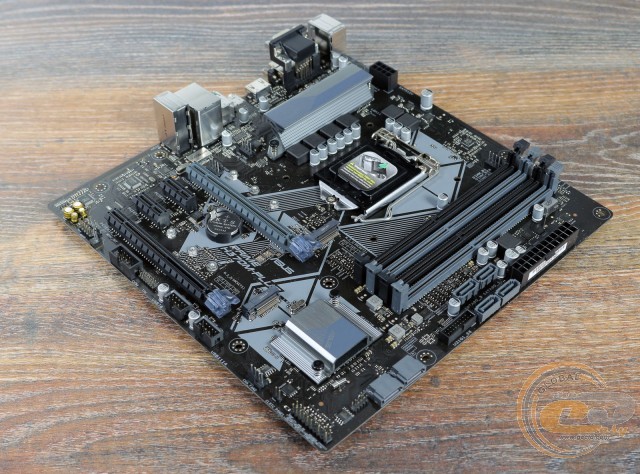

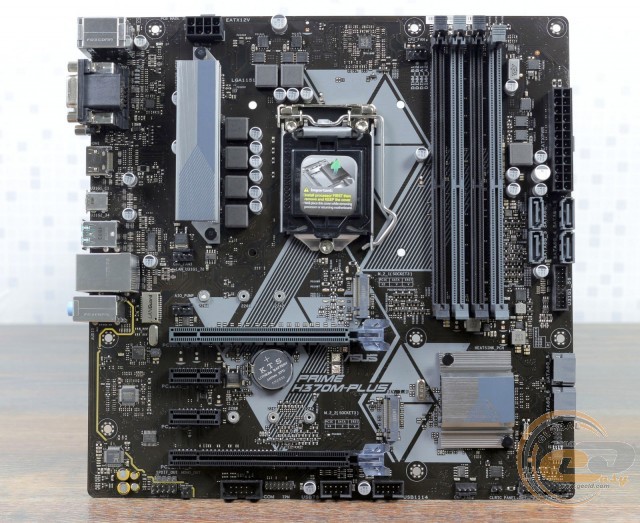

В плане дизайна – это типичный представитель линейки ASUS PRIME из нижнего ценового сегмента. Нас традиционно встречает коричневая печатная плата с узором серого цвета и радиаторы простой формы в аналогичном цветовом оформлении. Из интересного отметим лишь немного нестандартное расположение четырех из шести портов SATA.

ASUS PRIME H370M-PLUS

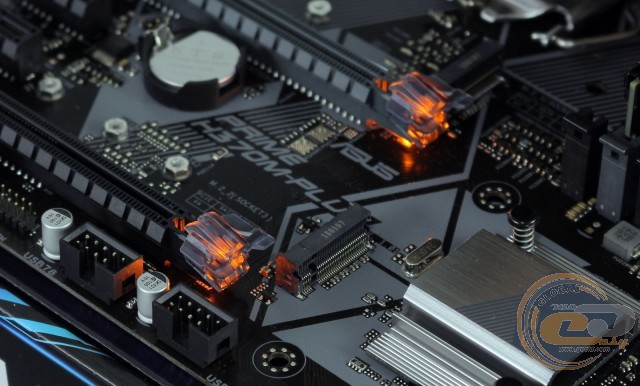

Несмотря на то, что перед нами довольно дорогая плата ASUS формата microATX на Intel H370, ей не досталась ни система подсветки ASUS AURA Sync, ни колодка для светодиодных лент. Присутствует только пара светодиодов под прозрачными защелками слотов PCI Express x16.

ASUS PRIME H370M-PLUS

Что же касается удобства сборки, то благодаря грамотной компоновке набортных элементов никаких проблем у вас не возникнет. Отметим только отсутствие крепежного отверстия в нижнем правом углу, поэтому не стоит подключать фронтальную панель корпуса с излишним усилием. Зато порадовало наличие DIMM-слотов с защелками только с одной стороны, что повысит удобство замены модулей ОЗУ при установленной видеокарте.

ASUS PRIME H370M-PLUS

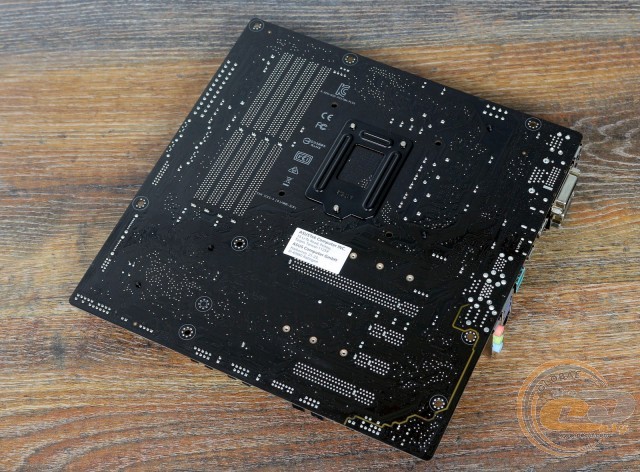

Взглянув на обратную сторону, можно отметить стандартную опорную пластину процессорного разъема, а также пластиковые клипсы крепления радиаторов системы охлаждения.

ASUS PRIME H370M-PLUS

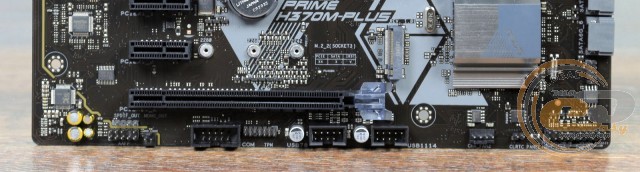

По традиции большая часть разъемов сосредоточена в нижней части печатной платы. Тут мы видим колодку подключения аудиоразъемов передней панели, S/PDIF out, Mono out, порты COM и TPM, а также колодку подключения фронтальной панели и джампер сброса CMOS. Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета Intel H370 реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

ASUS PRIME H370M-PLUS

ASUS PRIME H370M-PLUS

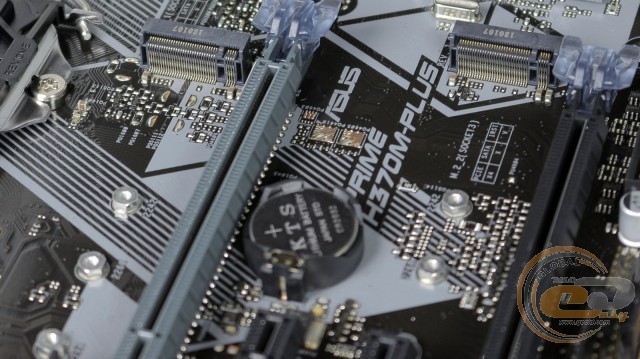

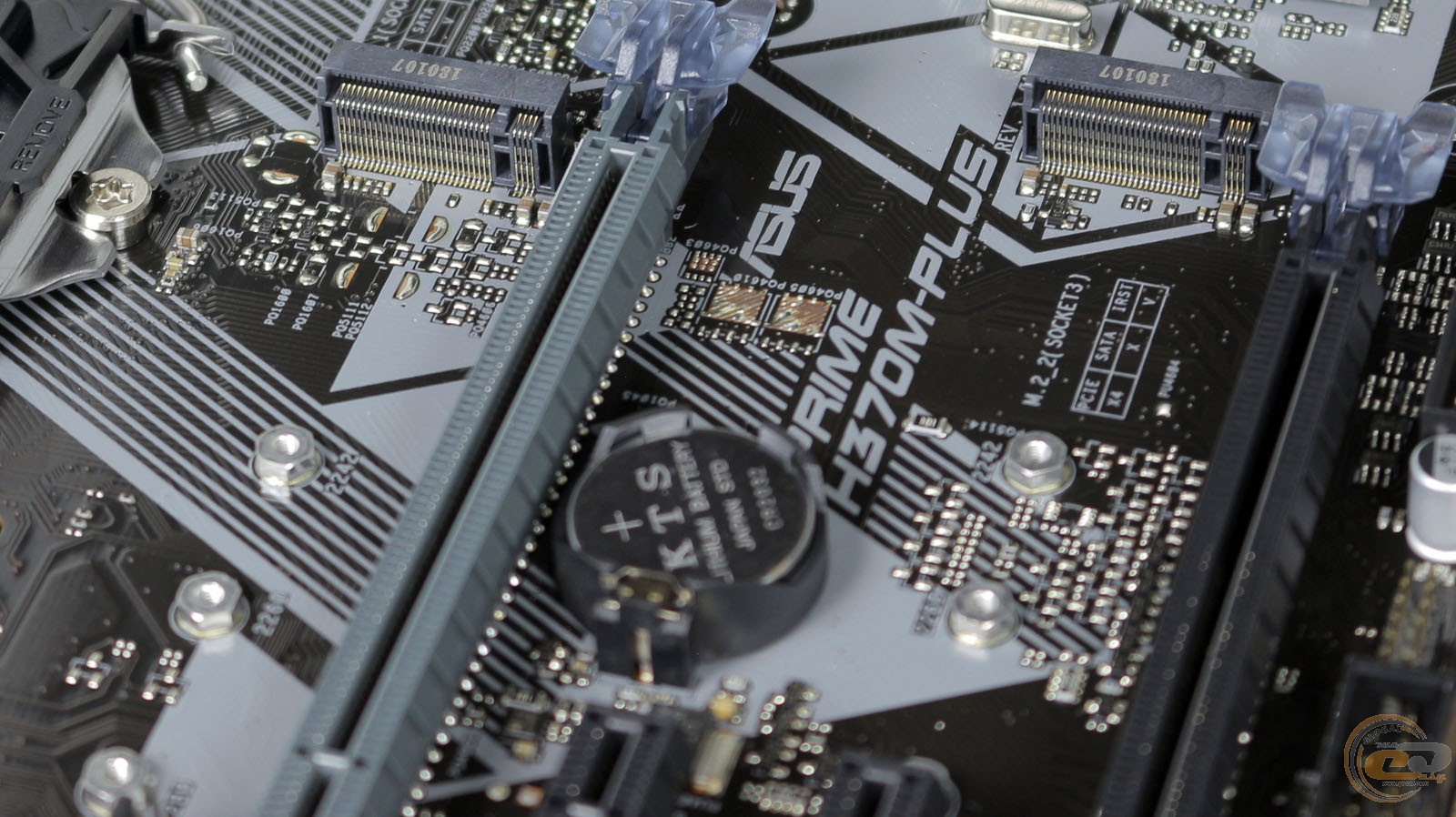

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280) и шестью портами SATA 6 Гбит/с. Ввиду достаточно большого количества интерфейсов дисковой подсистемы и недостаточного количества свободных чипсетных линий, один из слотов M.2 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_2») при установке SATA M.2-накопителя.

Кстати, слот «M.2_1» имеет в своем распоряжении лишь две линии PCIe, поэтому его пропускная способность ограничена на отметке 16 Гбит/с. Если вы покупаете быстрый накопитель с поддержкой четырех линий, то его лучше подключать к слоту «M.2_2», который выдает необходимые 32 Гбит/с для реализации потенциала такого SSD.

ASUS PRIME H370M-PLUS

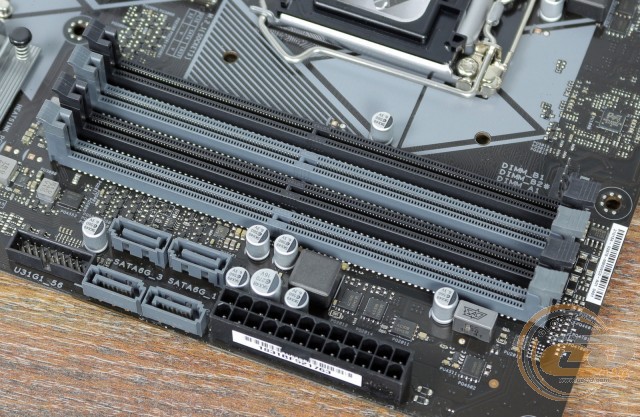

Системная плата ASUS PRIME H370M-PLUS оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

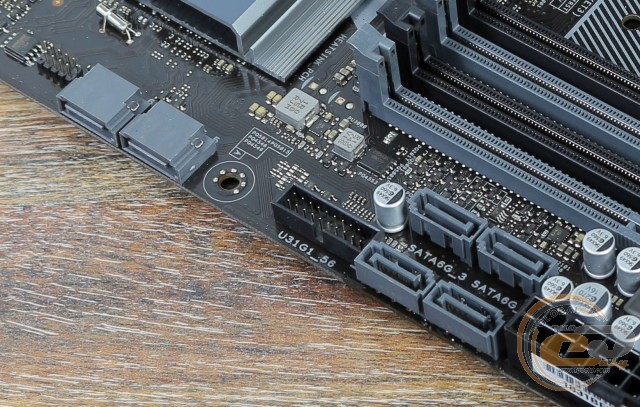

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1. Всего ASUS PRIME H370M-PLUS может похвастать пятью соответствующими интерфейсами: двумя внутренними и тремя внешними. При этом один из портов на интерфейсной панели выполнен в популярном формате Type-C.

ASUS PRIME H370M-PLUS

ASUS PRIME H370M-PLUS

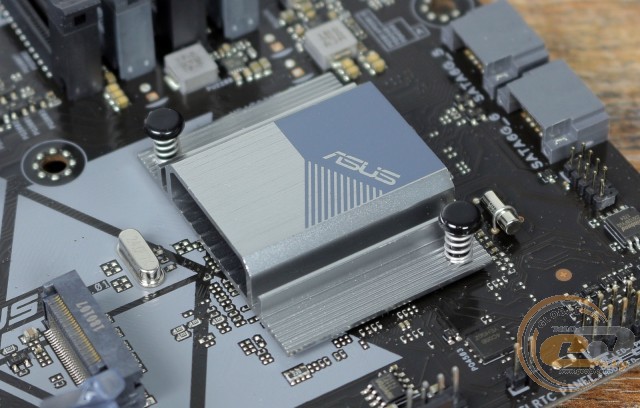

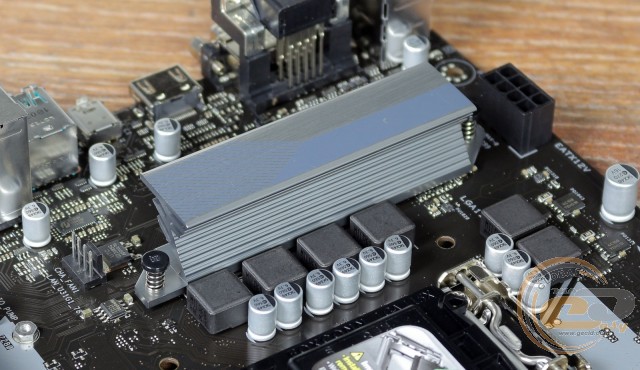

Система охлаждения состоит из двух алюминиевых радиаторов, один из которых отводит тепло от чипсета Intel H370, тогда как второй накрывает элементы подсистемы питания CPU. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35,3°C;
  • радиатор на элементах подсистемы питания процессора – 55,2°C;
  • МОП-транзисторы подсистемы питания – 71,3°С;
  • дроссели подсистемы питания – 67,1°C.

Как видим, проблем с перегревом в процессе работы возникнуть не должно, учитывая отсутствие возможности разгона, а значит, и экстремальных нагрузок.

ASUS PRIME H370M-PLUS

ASUS PRIME H370M-PLUS

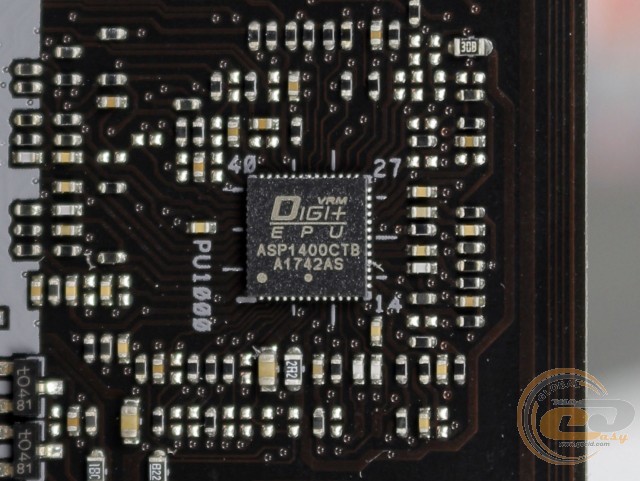

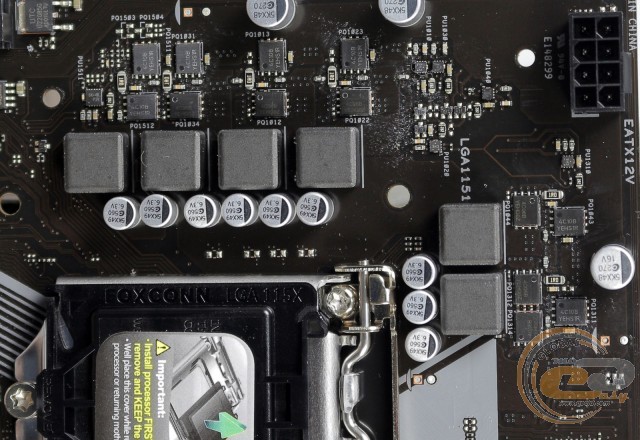

Питание процессора осуществляется по 6-фазной схеме для вычислительных ядер и дополнительных узлов с применением МОП-транзисторов On Semiconductor 4C10B, твердотельных конденсаторов и ферритовых дросселей. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400CTB.

ASUS PRIME H370M-PLUS

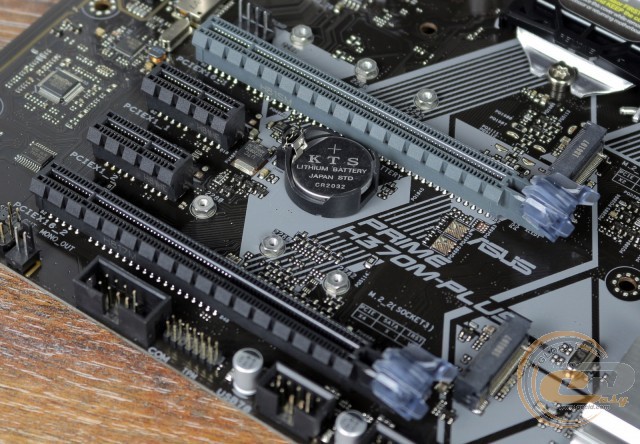

Для расширения функциональности ASUS PRIME H370M-PLUS у пользователя есть в распоряжении четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режиме x4).

К процессору подключен только верхний слот PCI Express 3.0 x16, который и использует все доступные шестнадцать линий. Второму слоту досталось четыре чипсетные линии, поэтому в случае установки пары видеокарт, они будут работать по не самой актуальной схеме x16+x4.
