Обзор и тестирование материнской платы ASUS PRIME X299-DELUXE: люкс в белых тонах

Платформа Socket LGA2066 примечательна не только высокопроизводительными процессорами Intel Core X семейств Intel Skylake-X и Kaby Lake-X, но и материнскими платами на Intel X299, стоимость которых легко может перешагнуть психологическую отметку в $500.

ASUS PRIME X299-DELUXE

Одним из таких любопытных решений является флагман линейки ASUS Prime − ASUS PRIME X299-DELUXE. Эта материнская плата вобрала в себя большую часть возможных на данный момент технологий, но при этом не относится к игровым либо оверклокерским моделям. Она позиционируется в качестве бескомпромиссного выбора для сборки топовой системы, ориентированной в первую очередь на решение ресурсоемких задач, или просто высокоуровневых домашних ПК. Давайте же разберемся во всем многообразии ее возможностей.

Спецификация

Модель

ASUS PRIME X299-DELUXE

Чипсет

Intel X299

Процессорный разъем

Socket LGA2066

Поддерживаемые процессоры

Intel Core X семейств Intel Skylake-X и Kaby Lake-X

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4133МГц (6-ядерные Intel Core X и выше) или

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4133 МГц (4-ядерные Intel Core X)

Слоты расширения

3 x PCI Express 3.0 x16

44 линий

28 линий

16 линий

х16

х16+х16

х16+х16+х8

х16

х16+х8

x16+x8+x4

х16

х8+х8

x8+x8+x2

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4)

7 x SATA 6 Гбит/с

1 x U.2

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

1 x Intel WGI211AT (10/100/1000 Мбит/с)

Wi-Fi

802.11a/b/g/n/ac+ WiGig 802.11ad (2,4 / 5 ГГц + 60 ГГц; MU-MIMO; до 4600 Мбит/с)

Bluetooth

Bluetooth 4.1

Звуковая подсистема

8-канальный кодек Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

1 х разъем подключения дополнительного вентилятора охлаждения накопителей M.2 (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

2 x RJ45

4 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

1 х кнопка «USB BIOS Flashback»

Внутренние порты I/O

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 2

1 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME X299-DELUXE ASUS PRIME X299-DELUXE

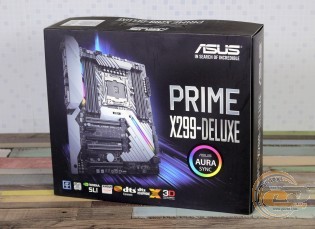

Материнская плата ASUS PRIME X299-DELUXE поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

ASUS PRIME X299-DELUXE

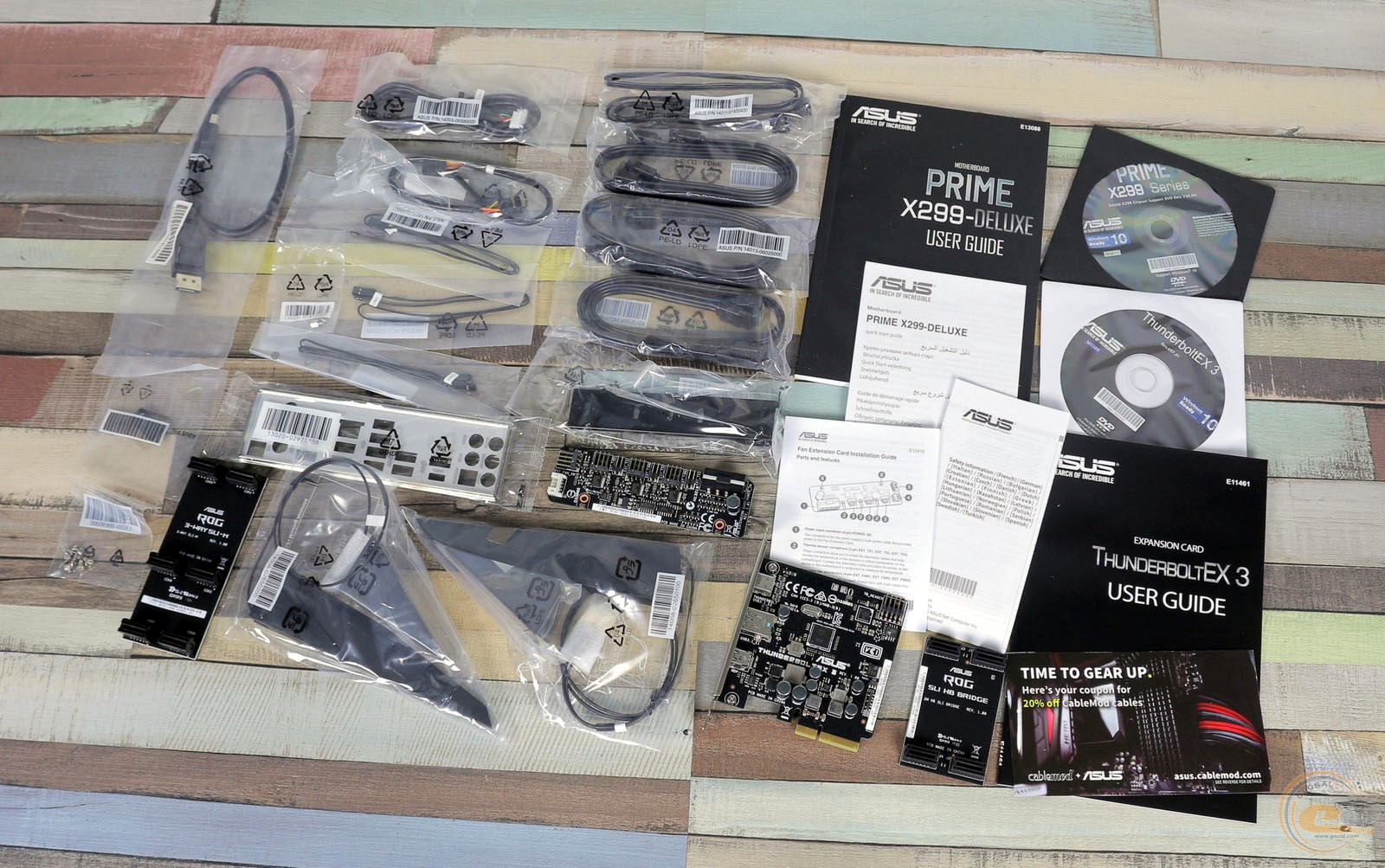

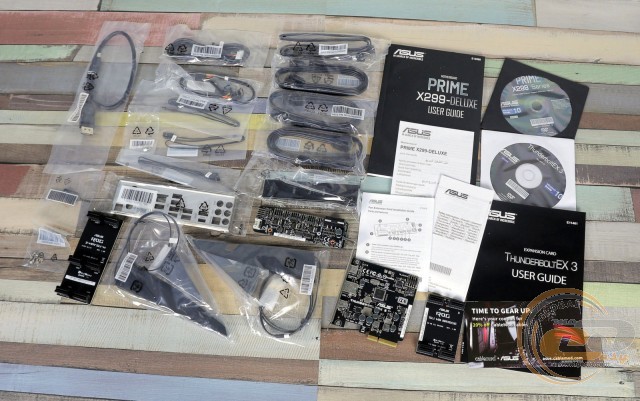

В коробке мы обнаружили следующий набор аксессуаров:

  • кронштейн для вертикального монтажа M.2-накопителя и набор винтиков для крепления;
  • шесть кабелей SATA;
  • комбинированную антенну Wi-Fi и Bluetooth;
  • антенну для поддержки стандарта WiGig 802.11ad;
  • плату Fan Extension и кабель для ее подключения;
  • плату расширения ThunderboltEX 3 и кабель для ее подключения;
  • кабель Mini DisplayPort;
  • мостик 2-Way NVIDIA SLI;
  • мостик 3-Way NVIDIA SLI;
  • набор ASUS Q-Connectors;
  • заглушку интерфейсной панели;
  • диск с программным обеспечением;
  • набор бумажной документации;
  • три термисторных кабеля.

Дизайн и особенности платы

ASUS PRIME X299-DELUXE

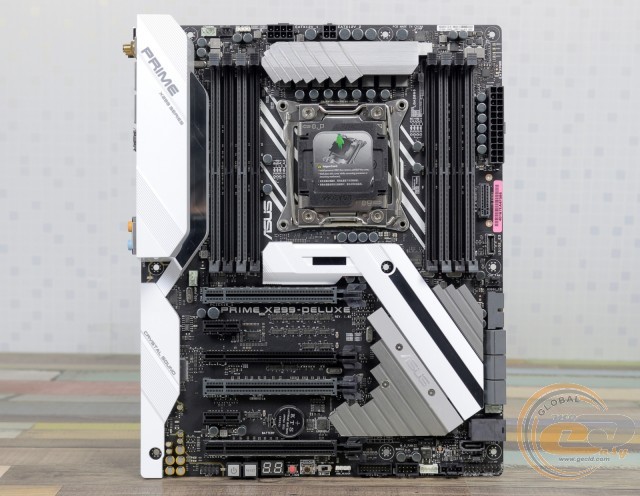

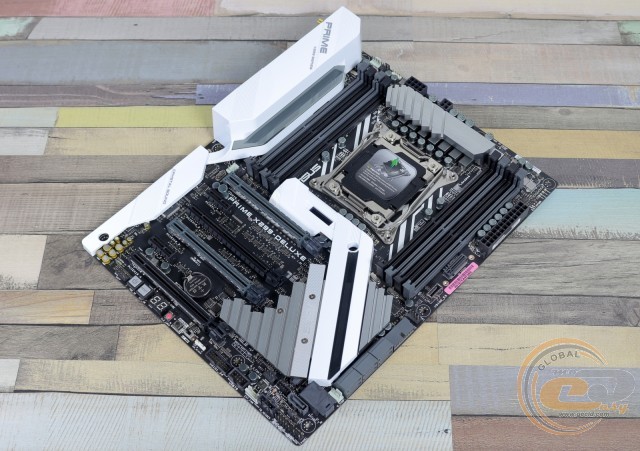

Модель выполнена на печатной плате черного цвета в формате ATX (305 х 244 мм). Ну а поскольку она относится к серии ASUS Prime, то и удивляться белому цвету в оформлении защитного кожуха и чипсетного радиатора не стоит. Нам бы хотелось видеть больше узоров белого цвета на самой печатной плате, но это субъективный фактор. В остальном дизайн определенно удался.

ASUS PRIME X299-DELUXE

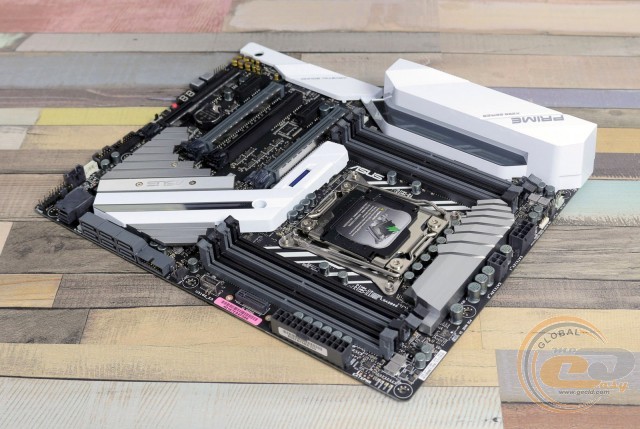

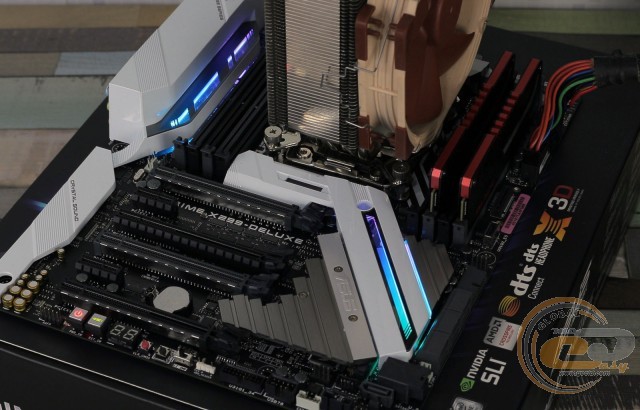

Также просто отлично выглядит система подсветки, в особенности это касается чипсетного радиатора. Напомним, что иллюминация может не только просто гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С. Любителям моддинга придутся по душе два разъема подключения светодиодных лент, свечение которых можно настроить в комплектной утилите.

ASUS PRIME X299-DELUXE

Говоря о компоновке и удобстве сборки системы, стоит отметить весьма плотное расположение портов и разъемов в нижней части материнской платы, однако это не является недостатком, а лишь указывает на ее высокие функциональные возможности.

ASUS PRIME X299-DELUXE

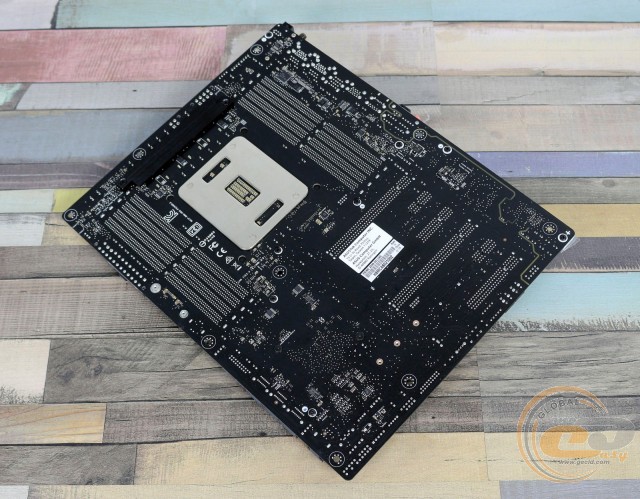

Обратная сторона привлекает внимание низкопрофильным радиатором в области подсистемы питания, традиционной опорной пластиной процессорного разъема и крепежными винтами радиаторов системы охлаждения.

ASUS PRIME X299-DELUXE

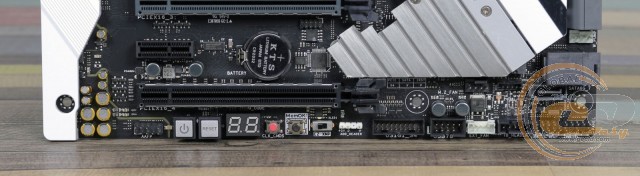

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, кнопки включения, перезагрузки, сброса CMOS и MemOK!, рычажок активации XMP-профилей оперативной памяти, диагностический LED-индикатор, а также колодка подключения фронтальной панели.

Дополнительно отметим две колодки для активации портов USB: одну для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel X299 реализована поддержка двух внутренних и четырех внешних портов USB 2.0. Что же касается USB 3.1 Gen 1, то их всего восемь: четыре внутренних и четыре внешних.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

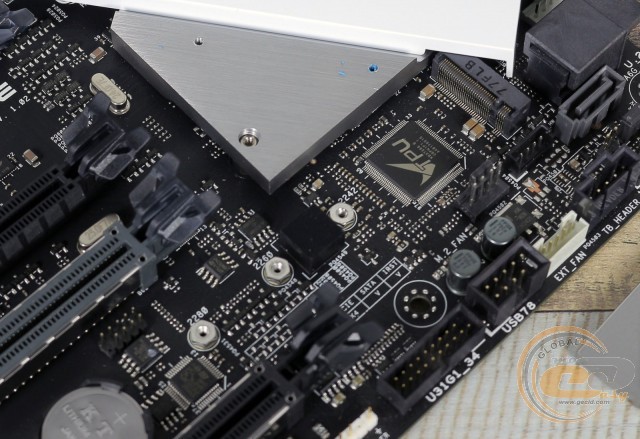

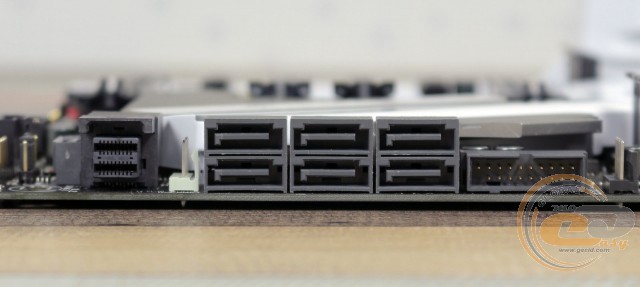

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110), семью портами SATA 6 Гбит/с и одним U.2. При этом для одного слота M.2 Socket 3 предусмотрен радиатор, который, согласно информации производителя, позволяет на 20°С снизить температуру установленного в него накопителя.

Ввиду недостаточного количества свободных чипсетных линий, присутствует ряд ограничений по одновременному использованию интерфейсов:

  • нижний слот M.2 Socket 3 («M.2_2») делит пропускную способность с интерфейсом U.2, поэтому для использования последнего следует предварительно изменить настройки в BIOS;
  • один из портов SATA 6 Гбит/с («SATA6G_7») делит пропускную способность со слотом PCI Express 3.0 x1 («PCIEX1_2»);
  • в случае установки процессора с 16 либо 28 линиями, два порта SATA 6 Гбит/с («SATA6G_5» и «SATA6G_6») делят пропускную способность с четвертым слотом PCI Express 3.0 x16 («PCIEX16_4»).

ASUS PRIME X299-DELUXE

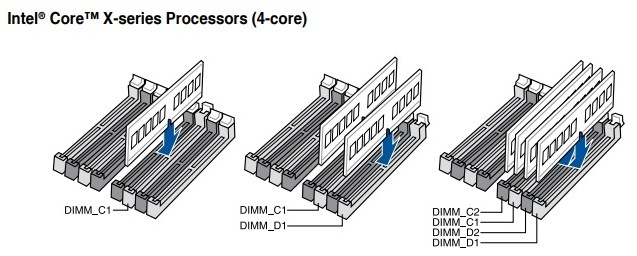

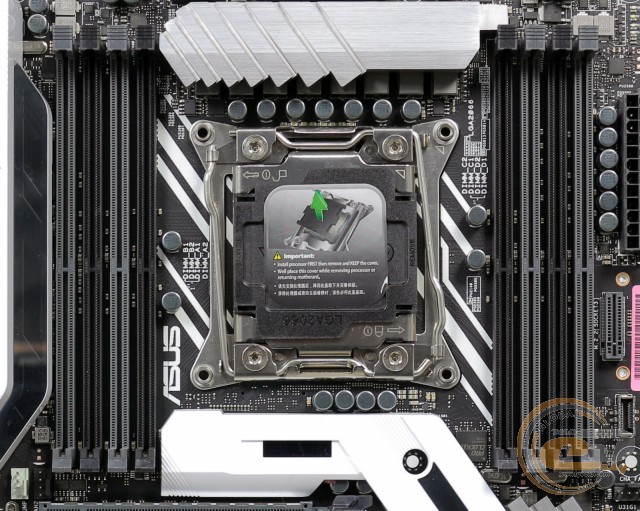

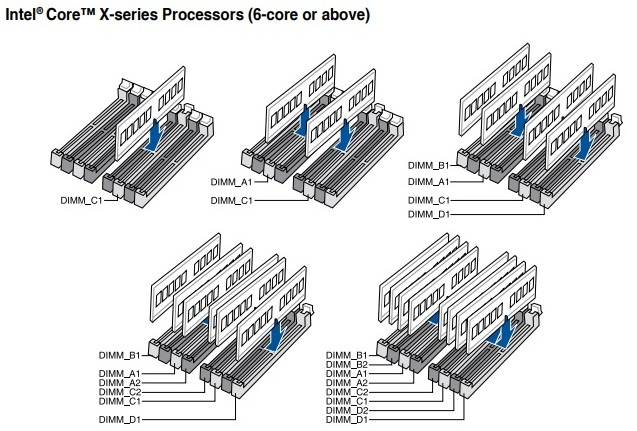

ASUS PRIME X299-DELUXE оснащена восемью DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Для реализации одного из многоканальных режимов, модули необходимо устанавливать по одной из следующих схем.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

Как видим, в случае монтажа одного из четырехъядерных процессоров серии Intel Core X будут работать только правые четыре DIMM-слота. Соответственно, максимальный объем памяти может достигать 64 ГБ. Если же используется модель с 6 ядрами или более, то максимальный объем повышается до 128 ГБ.

Дополнительно отметим расположенный на правой стороне печатной платы второй интерфейс M.2 Socket 3 c вертикальной ориентацией, вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1 и колодку USB 3.1 Gen 2. Всего на плате силами трех контроллеров ASMedia ASM3142 реализована поддержка пяти портов USB 3.1 Gen 2: одного внутреннего и четырех внешних.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

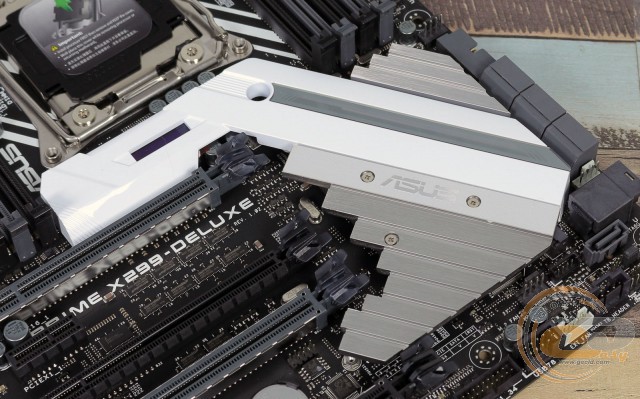

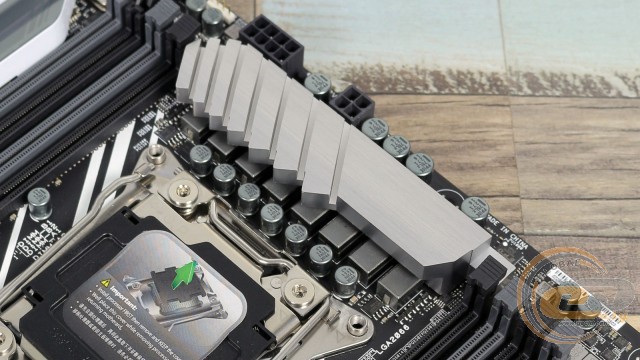

Система охлаждения состоит из двух основных алюминиевых радиаторов. Один установлен непосредственно на чипсете Intel X299, тогда как второй отвечает за охлаждение элементов подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 36,7°C (при разгоне − 37,4°C);
  • радиатор охлаждения элементов подсистемы питания процессора – 54,3°C (при разгоне − 65,5°C);
  • дроссели подсистемы питания процессора – 59,8°C (при разгоне − 73,7°C).

Полученные результаты являются достаточно хорошими, поэтому у вас будет достаточный запас до критических значений при разгоне.

ASUS PRIME X299-DELUXE

ASUS PRIME X299-DELUXE

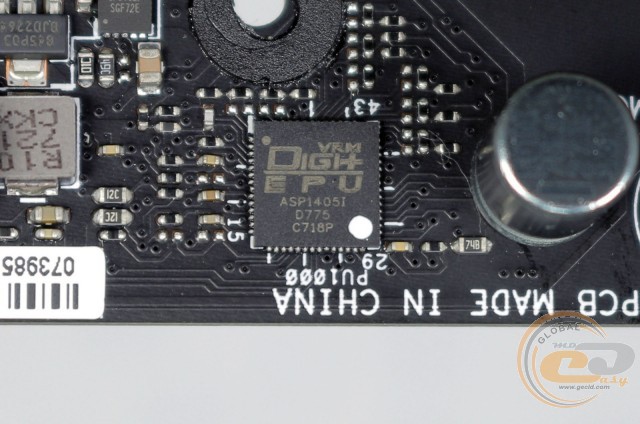

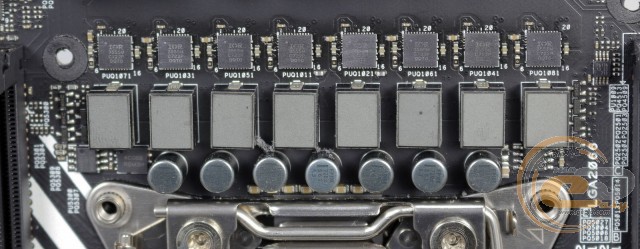

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1405I. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы, микросхемы IR3555M и дроссели с ферритовым сердечником.

ASUS PRIME X299-DELUXE

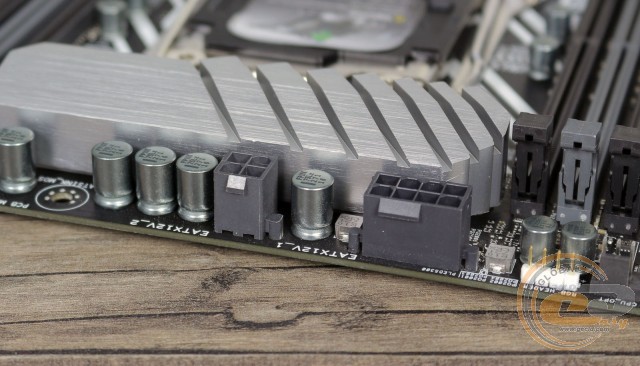

Для подачи питания предназначены основной 24-контактный и два дополнительных разъема (8- и 4-контактные).

ASUS PRIME X299-DELUXE

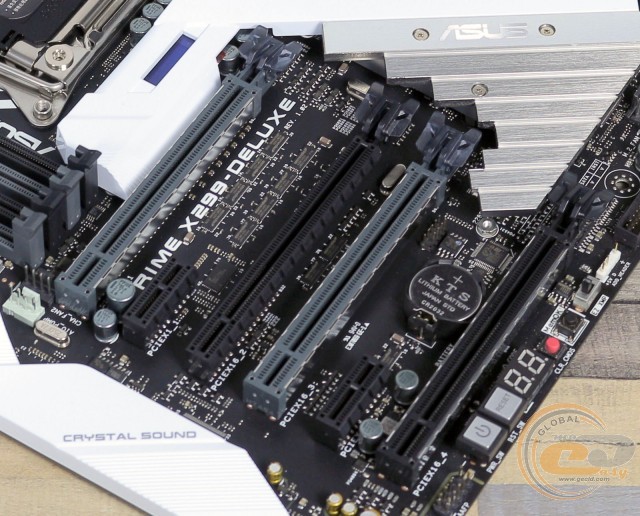

Для расширения функциональности тестируемой материнской платы есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (x4);
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x16.

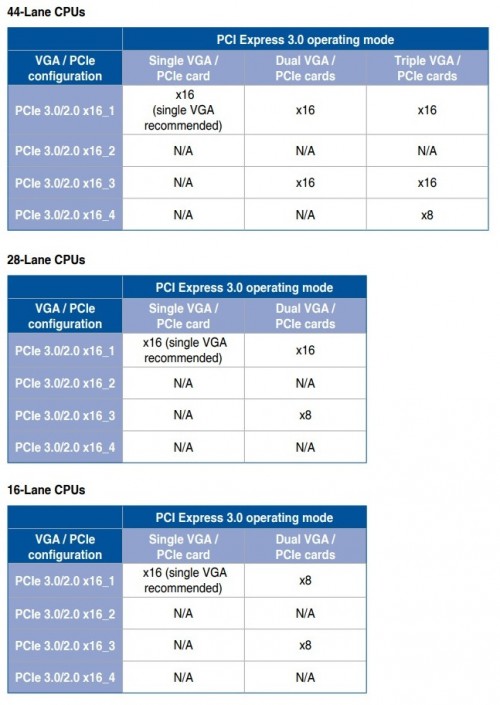

В зависимости от установленной модели CPU, доступные 44, 28 либо 16 линий стандарта PCI Express 3.0 распределяются между двумя либо тремя слотами по одной из следующих схем.

ASUS PRIME X299-DELUXE

В свою очередь слоты PCI Express 3.0 x16 (x4) и PCI Express 3.0 x1 могут быть использованы для других плат расширения. При этом два основных разъема PCI Express 3.0 x16 для видеокарт могут похвастать усиленной конструкцией с металлическими пластинами.

В связи с недостатком свободных чипсетных линий, а также наличием достаточно большого количества контроллеров на материнской плате, присутствует ряд ограничений по одновременному использованию портов и разъемов:

  • слот PCI Express 3.0 x1 («PCIEX1_1») по умолчанию отключен, поскольку делит пропускную способность с модулем беспроводных интерфейсов WiGig 802.11ad;
  • в случае установки процессора с 16 линиями слот PCI Express 3.0 x16 («PCIEX16_2») делит пропускную способность с внутренним USB 3.1 Gen 2.

ASUS PRIME X299-DELUXE

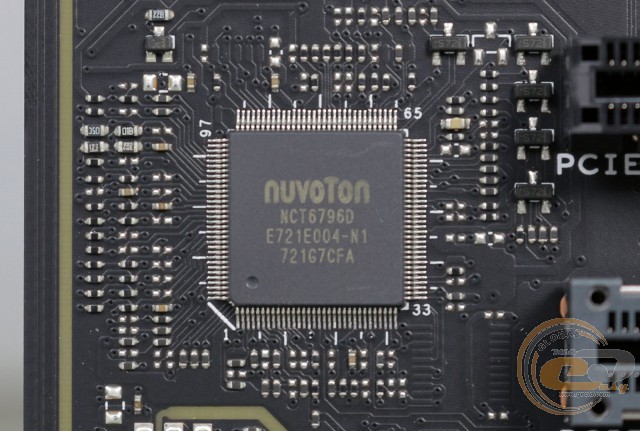

Возможности Multi I/O возложены на микросхему NUVOTON NCT6796D, которая управляет работой системных вентиляторов, а также обеспечивает мониторинг.
