Обзор материнской платы ASUS PRIME X399-A: $350 за младшую модель

Платформу Socket TR4 сложно назвать массовой и доступной для большинства пользователей, но это не значит, что модельный ряд производителей должен состоять исключительно из флагманских устройств. Например, компания ASUS в свое время выпустила более доступную материнскую плату ASUS PRIME X399-A наряду с топовыми решениями линейки ROG. О ней мы и поговорим в данном обзоре.

ASUS PRIME X399-A

На текущий момент она является самой доступной платой для платформы Socket TR4 в арсенале этого тайваньского производителя. В среднем ее стоимость составляет порядка $350. Звучит не очень доступно. Однако платформа рассчитана на тех пользователей, которые четко осознают потребность в AMD Ryzen Threadripper и готовы доплатить за возможности Socket TR4. Поэтому хватит лирики – переходим к характеристикам устройства.

Спецификация

Модель

ASUS PRIME X399-A

Чипсет

AMD X399

Процессорный разъем

Socket TR4

Поддерживаемые процессоры

AMD Ryzen Threadripper первого и второго поколения

Поддержка памяти

8 x DIMM-слотов с поддержкой максимум 128 ГБ памяти c частотой до DDR4-3600 МГц

Слоты расширения

4 x PCI Express 3.0 x16 (x16 / x16+x16 / x16+x16+x8)

1 x PCI Express 2.0 x4

1 x PCI Express 2.0 x1

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

6 x SATA 6 Гбит/с

1 x U.2

RAID 0, RAID 1, RAID 10

LAN

1 x Intel WGI211-AT (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC S1220A

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

1 x 4-контактный разъем питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

2 х разъема подключения водоблоков СВО (4-контактные)

3 x разъема подключения системных вентиляторов (4-контактные)

1 х разъем подключения вентилятора для M.2-накопителя (4-контактный)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой, и компактный вентилятор

Внешние порты I/O

1 x RJ45

8 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 2

2 x USB 3.1 Gen 1

2 x USB 2.0

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

E-ATX

305 x 269 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME X399-A ASUS PRIME X399-A

ASUS PRIME X399-A попадает в руки покупателя в картонной коробке с хорошо знакомым оформлением и отличным информационным наполнением. На упаковке изображена сама плата, ее ключевые преимущества и технические характеристики.

ASUS PRIME X399-A

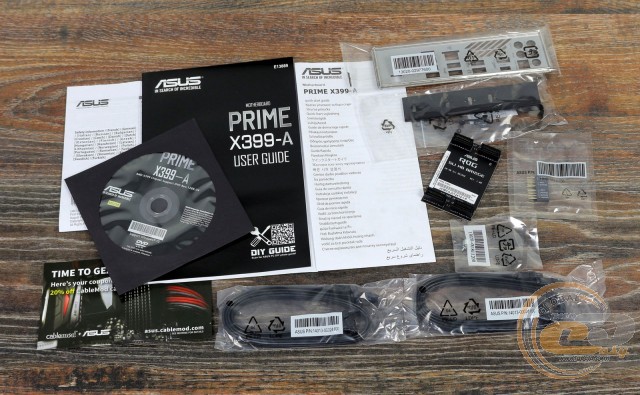

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК;
  • набор бумажной документации;
  • заглушку интерфейсной панели;
  • четыре SATA-шлейфа;
  • мостик 2-Way NVIDIA SLI;
  • набор маркировочных наклеек для кабелей;
  • набор винтиков для M.2-накопителей;
  • скобу вертикального крепления M.2-накопителя.

Дизайн и особенности платы

ASUS PRIME X399-A

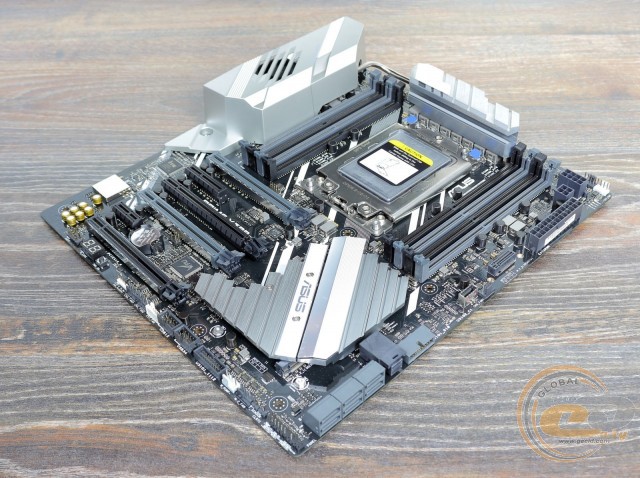

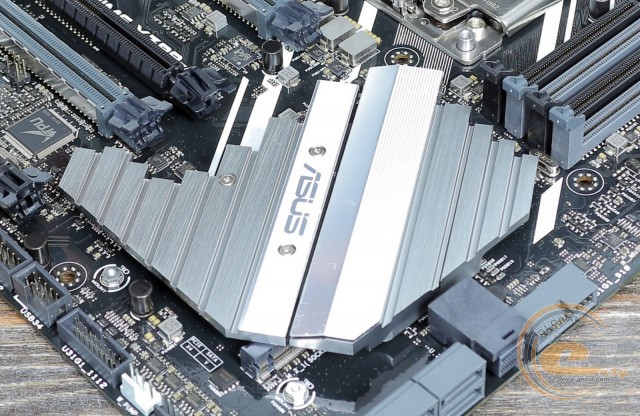

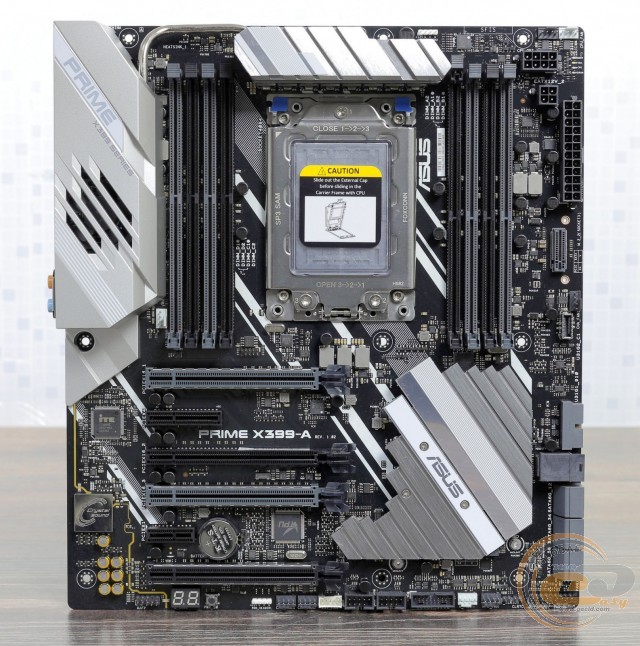

Материнская плата выполнена на текстолите черного цвета формата E-ATX (305 x 269 мм). В ее оформлении преобладают традиционные для серии ASUS PRIME светлые оттенки, которые отлично контрастируют с темной платой. Оригинальности дизайну придает особая форма чипсетного радиатора. Он состоит из двух частей, одна из которых отвечает за охлаждение M.2-накопителя. Еще один интересный дизайнерский элемент – кожух над интерфейсной панелью, под которым скрыт вентилятор для активного охлаждения подсистемы питания.

ASUS PRIME X399-A

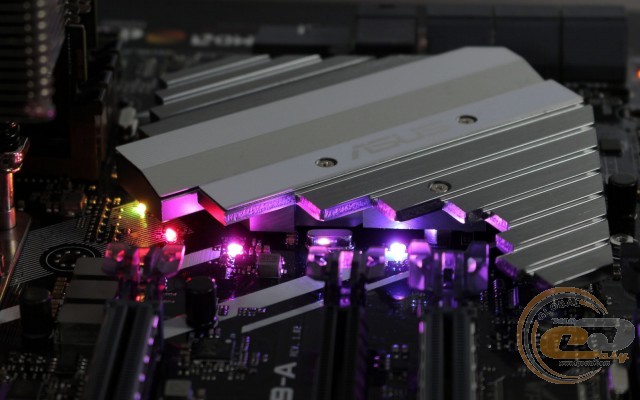

Не обошлось и без LED-подсветки ASUS Aura Sync, которая заключается в наличии светодиодов вокруг чипсетного радиатора. При желании сможете подключить светодиодные ленты к двум соответствующим колодкам.

ASUS PRIME X399-A

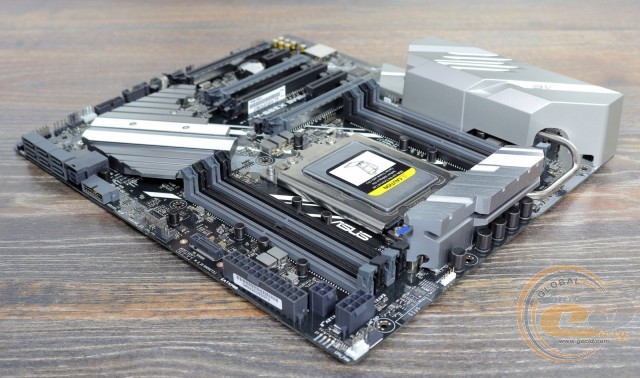

К компоновке набортных элементов и удобству сборки никаких претензий у нас не возникло. Все порты и разъемы расположены на оптимальных местах, а DIMM-слоты оборудованы защелками только с одной стороны.

ASUS PRIME X399-A

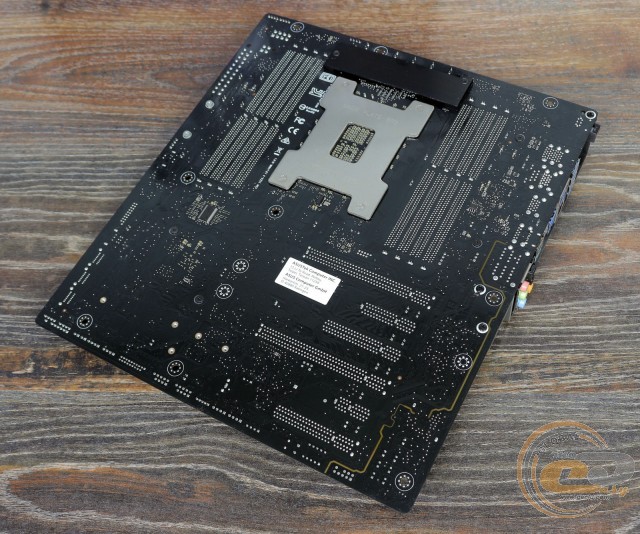

Взглянув на обратную сторону печатной платы, можно отметить опорную пластину процессорного разъема, винты крепления радиаторов системы охлаждения, а также низкопрофильный радиатор на элементах подсистемы питания, не уместившихся на лицевой стороне.

ASUS PRIME X399-A

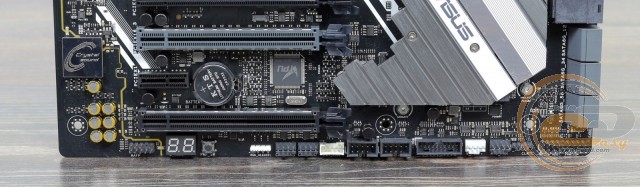

В нижней части печатной платы расположены следующие элементы: колодка подключения аудиоразъемов фронтальной панели, диагностический LED-индикатор, кнопка «Включение», разъемы подключения вентиляторов, светодиодных лент и температурных датчиков, а также колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате реализована поддержка четырех внутренних USB 2.0, двенадцати USB 3.1 Gen 1 (четырех внутренних и восьми внешних) и трех USB 3.1 Gen 2 (одного внутреннего и двух внешних).

ASUS PRIME X399-A

ASUS PRIME X399-A

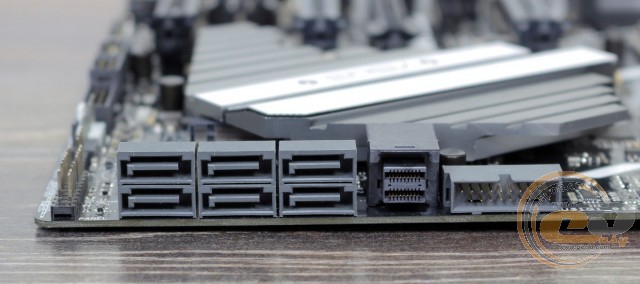

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3, одним U.2 и шестью портами SATA 6 Гбит/с.

ASUS PRIME X399-A

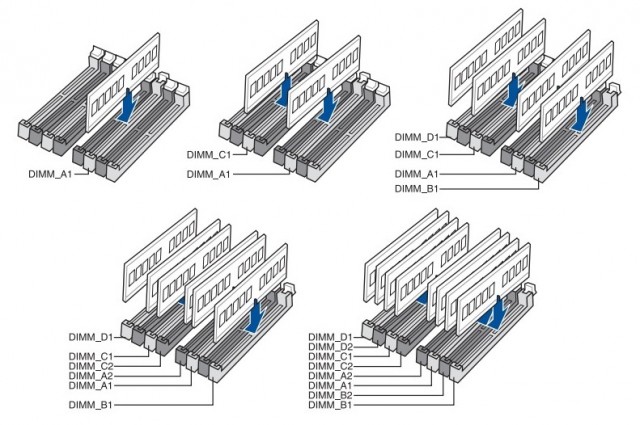

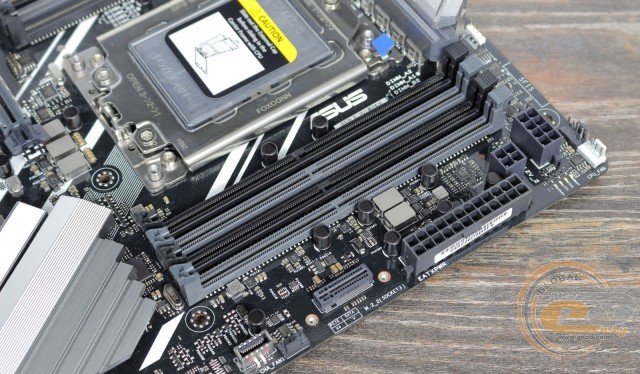

ASUS PRIME X399-A оснащена восемью DIMM-слотами для монтажа модулей оперативной памяти стандарта DDR4. Для реализации многоканальных режимов планки необходимо устанавливать по одной из следующих схем.

ASUS PRIME X399-A

Поддерживаются модули, работающие на частотах до 3600 МГц. Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач. Дополнительно отметим колодку подключения выносной панели с портами USB 3.1 Gen 2 и второй интерфейс M.2 для вертикальной установки накопителя.

ASUS PRIME X399-A

ASUS PRIME X399-A

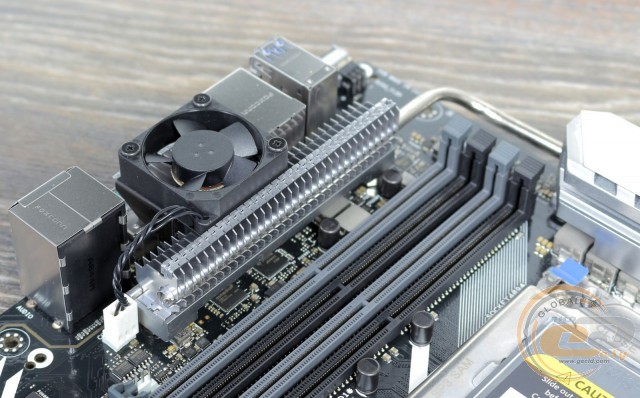

Система охлаждения состоит из вентилятора и трех алюминиевых радиаторов, два из которых соединены тепловой трубкой. В процессе тестирования зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 41,1°C (при разгоне – 43,3°C);
  • верхний радиатор охлаждения элементов подсистемы питания – 48,8°C (при разгоне − 53,1°C);
  • нижний радиатор охлаждения элементов подсистемы питания – 42,3°C (при разгоне − 46,1°C);
  • дроссели подсистемы питания – 51,8°C (при разгоне – 62,5°C).

Полученные результаты указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

ASUS PRIME X399-A

ASUS PRIME X399-A

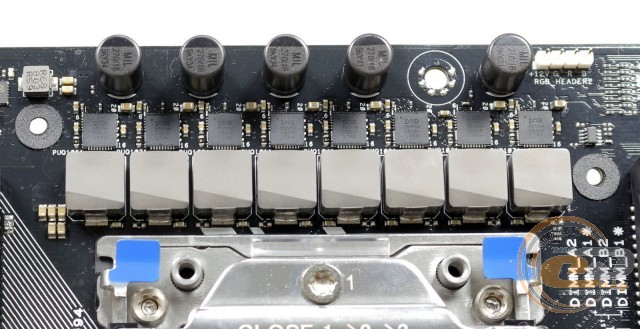

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы: используются твердотельные конденсаторы, дроссели с ферритовым сердечником и микросхемы IR 3555M. Преобразователь основан на цифровом ШИМ-контроллере ASP1405I.

ASUS PRIME X399-A

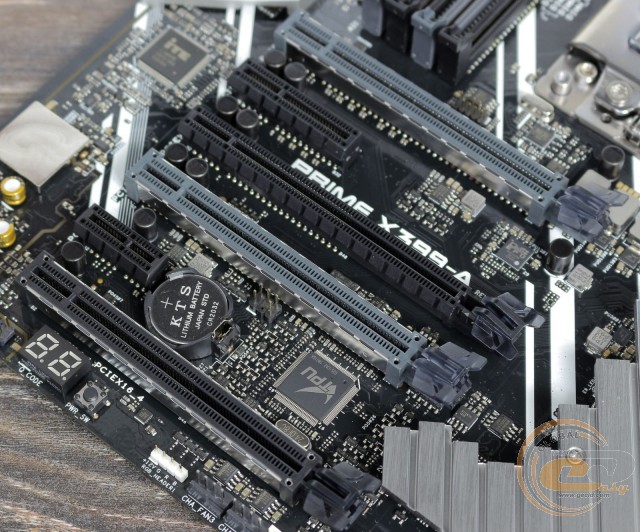

Для расширения функциональности есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x4;
  3. PCI Express 3.0 x16;
  4. PCI Express 3.0 x16;
  5. PCI Express 2.0 x1;
  6. PCI Express 3.0 x16.

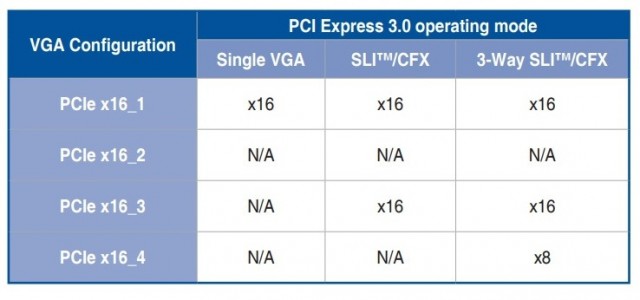

Доступные линии PCIe 3.0 распределяются по одной из следующих схем.

ASUS PRIME X399-A

Cлоты PCI Express 2.0 x4 и PCI Express 2.0 x1 подключены к чипсету, и их можно использовать для других плат расширения.
