Обзор и тестирование материнской платы ASUS PRIME X470-PRO: почти топ

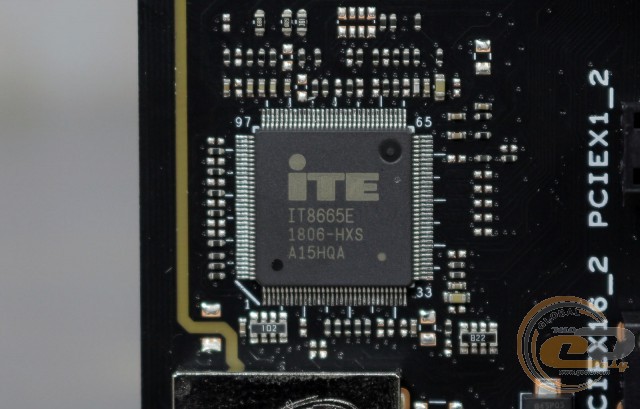

Возможности Multi I/O возложены на микросхему ITE IT8665E, которая управляет портами COM и PS/2, а также обеспечивает мониторинг.

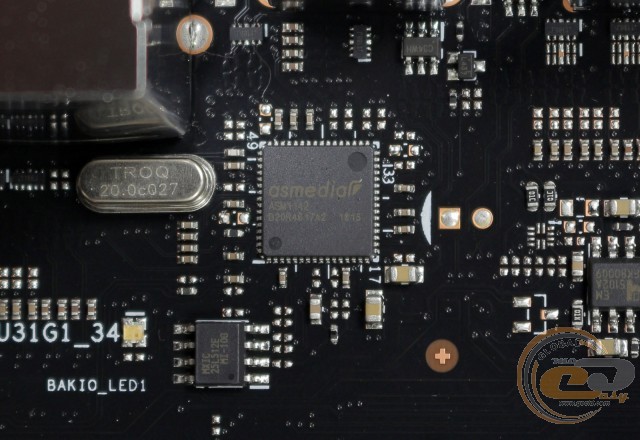

Корректная работа двух портов USB 3.1 Gen 2 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM1142.

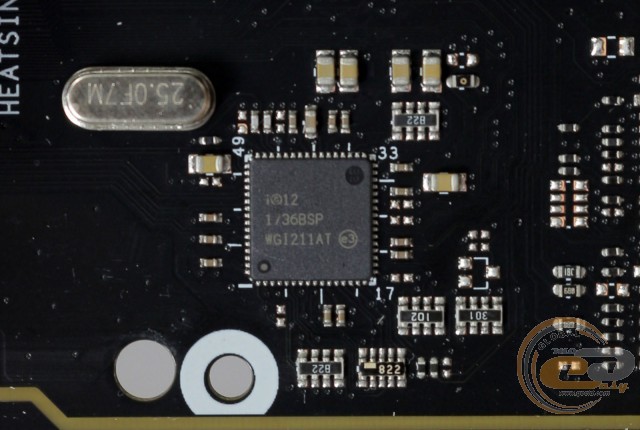

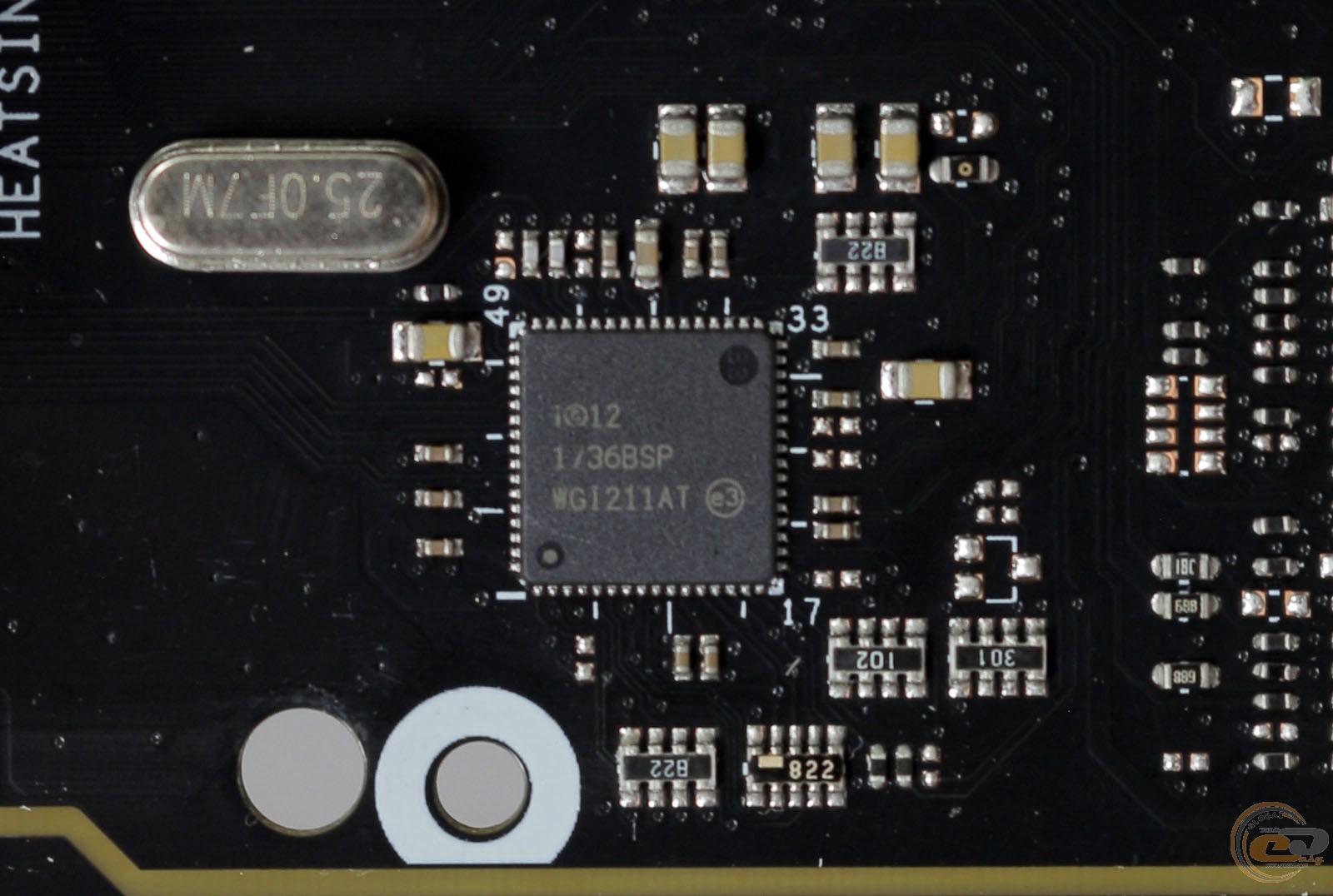

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. А для приоритизации трафика можно использовать фирменную утилиту Turbo LAN.

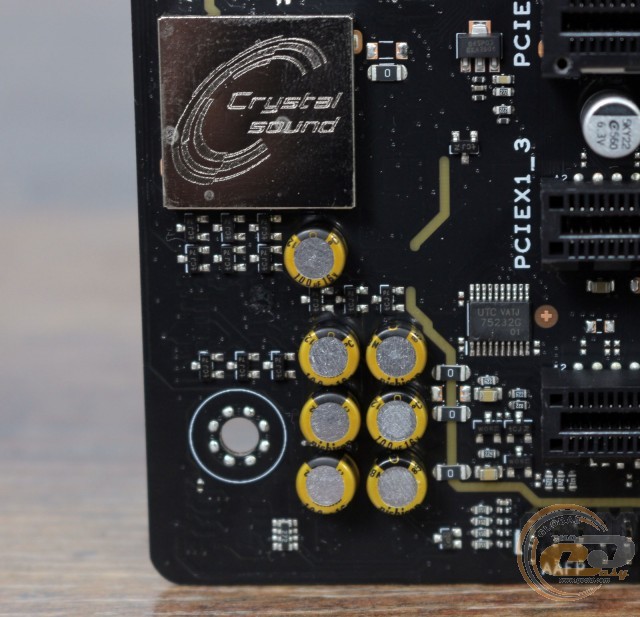

Предустановленный на материнской плате HDA-кодек Realtek ALC S1220A предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. А для обеспечения максимального качества звука применяются аудиоконденсаторы компании Nichicon.

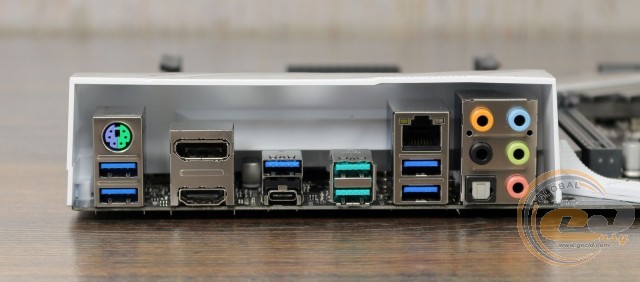

На интерфейсную панель тестируемой модели выведены следующие порты:

• 1 x PS/2 Combo;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x RJ45;
• 5 x USB 3.1 Gen 1;
• 1 х USB 3.1 Gen 1 Type-C;
• 2 х USB 3.1 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Интерфейсная панель новинки выгодно отличается наличием восьми портов USB, включая два высокоскоростных USB 3.1 Gen 2 и один USB 3.1 Gen 1 Type-C, а также удобным подключением многоканальной акустики. Не лишним будет отметить наличие двух видеовыходов и возможность вынести на заднюю панель порт COM.

У ASUS PRIME X470-PRO имеются широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, два предназначены для подключения водоблоков СВО, а еще три используются для системных вертушек.

UEFI BIOS

Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

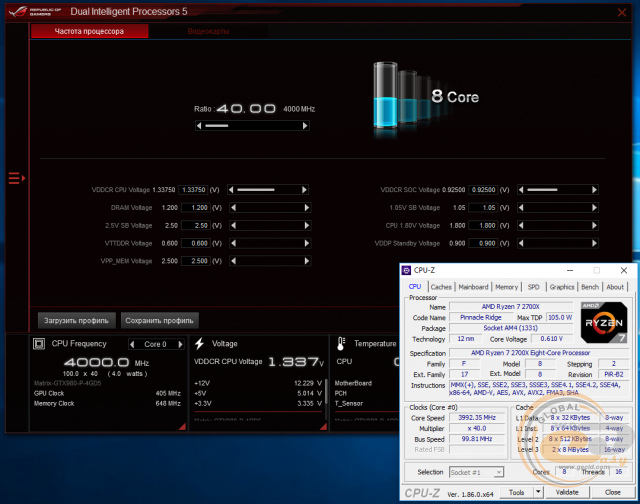

Воспользовавшись функцией автоматического разгона через BIOS в режиме «TPU I», мы получили частоту процессора AMD Ryzen 7 2700X на уровне 3992 МГц при напряжении 1,337 В. Система в таком режиме работала стабильно.

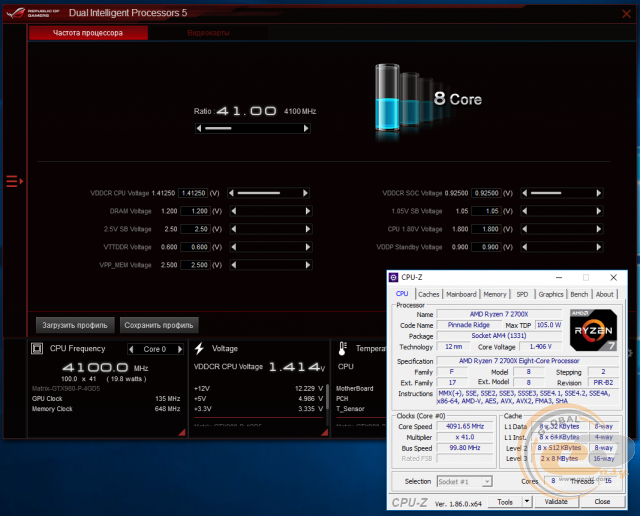

Активация режима «TPU II» позволила достичь частоты 4100 МГц при напряжении 1,414 В. Никаких проблем со стабильностью и в этом случае не было.

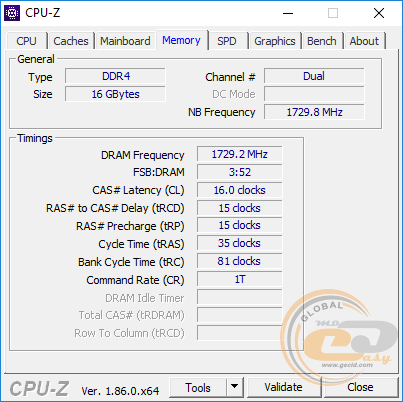

Тестовые модули оперативной памяти DDR4-3200 G.SKILL Trident Z работали на скорости DDR4-3466 МГц.

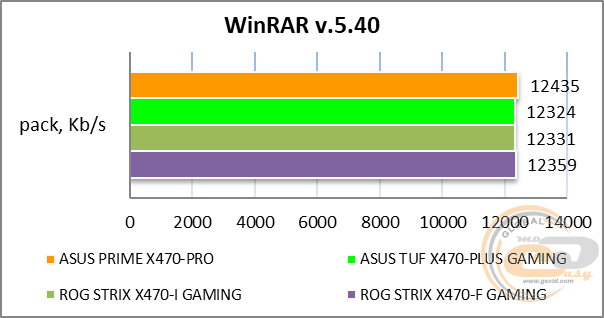

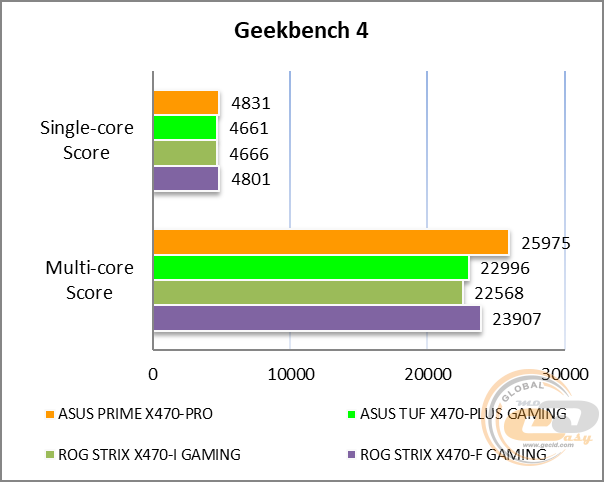

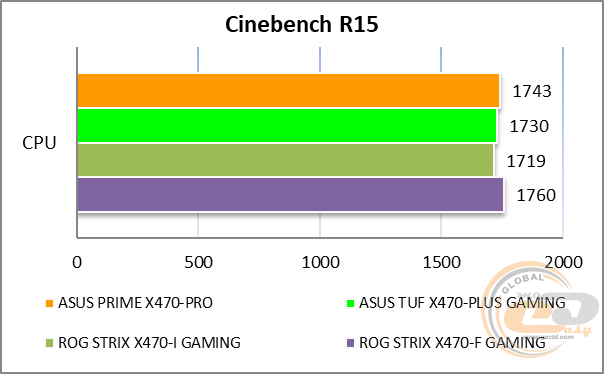

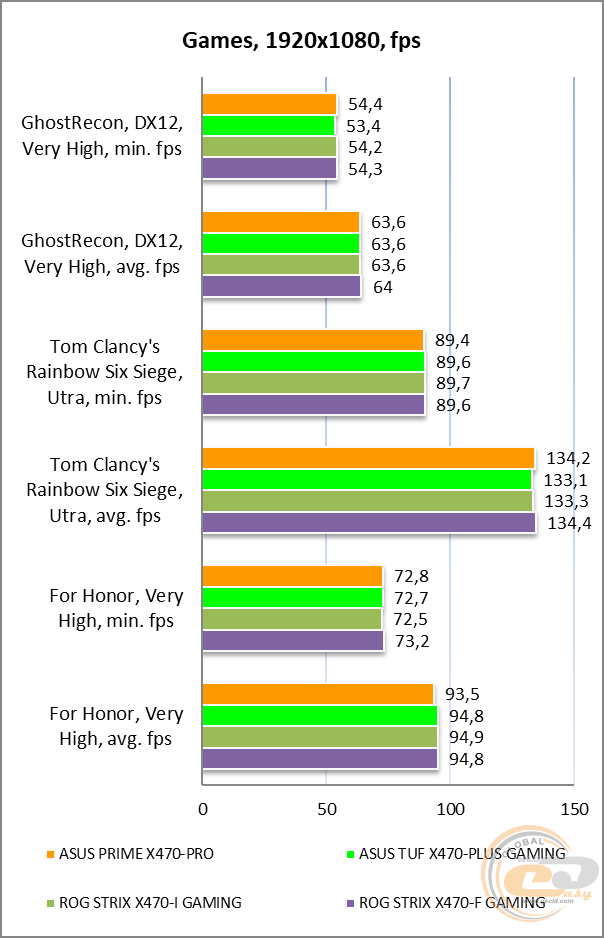

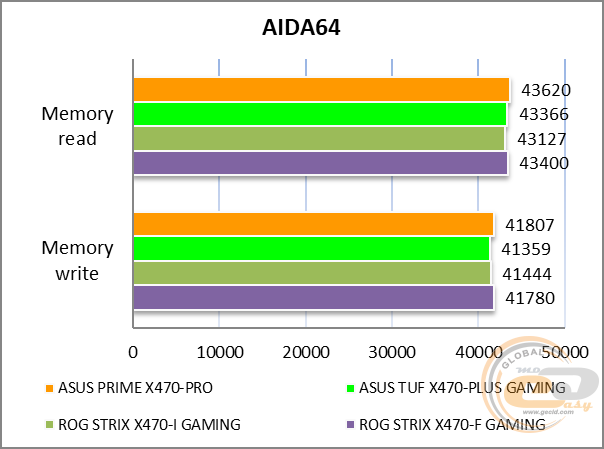

Тестирование

Для проверки возможностей материнской платы ASUS PRIME X470-PRO использовалось следующее оборудование:

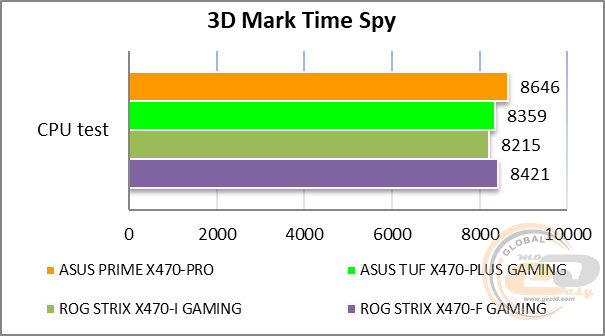

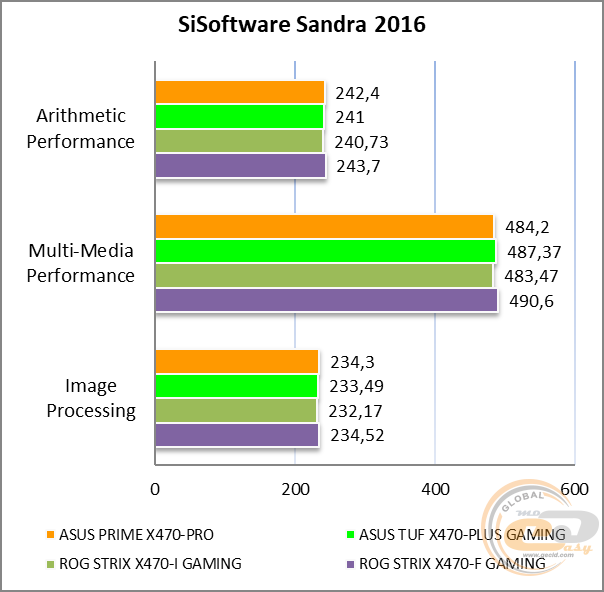

В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC S1220A

Отчет о тестировании в RightMark Audio Analyzer

Режим работы 16-bit, 44,1 kHz

Режим работы 24-bit, 192 kHz

Внимание производителя к предустановленной звуковой подсистеме заслуживает отдельной похвалы, и вряд ли кто-то из потенциальных покупателей задумается о приобретении дискретной звуковой платы.

Выводы

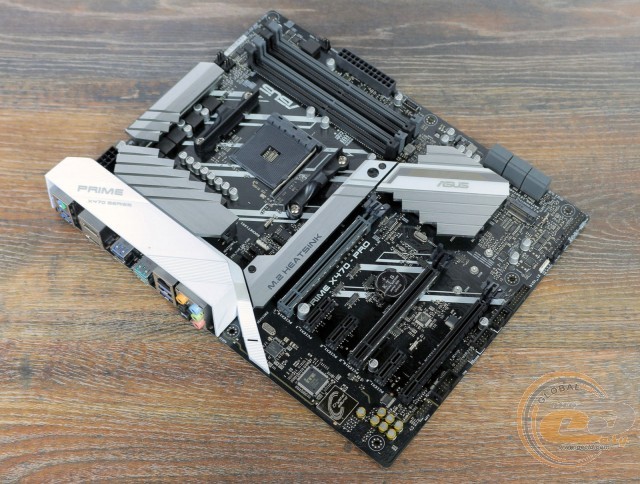

Материнская плата ASUS PRIME X470-PRO является очень достойным решением, которое по своему оснащению вплотную приближается к флагманским моделям. К ее достоинствам можно отнести приятный дизайн, который отличается от привычного темно-красного оформления.

В оснащении новинки вы найдете большое количество портов USB, пару интерфейсов M.2 Socket 3, отличную звуковую подсистему, которая лишь немного уступает флагманским решениям, усиленные разъемы для видеокарт, качественный сетевой контроллер от Intel с возможностью приоритизации трафика, а также радиатор охлаждения M.2-накопителя. Приятным бонусом станет расширенный комплект поставки, LED-подсветка и пара разъемов для светодиодных лент.

Среди особенностей выделим привычные ограничения по одновременному использованию некоторых слотов расширения и интерфейсов дисковой подсистемы.

В итоге ASUS PRIME X470-PRO является отличной альтернативой более дорогим решениям, особенно если вам нравится ее цветовое оформление и нет необходимости в поддержке встроенных беспроводных интерфейсов.

Достоинства:

• надежная 10-фазная цифровая подсистема питания с микросхемами IR3555M;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.1 Gen 2 и Type-C;
• богатые возможности по организации дисковой подсистемы;
• гигабитный LAN-контроллер от Intel с возможностью приоритизации трафика;
• хороший комплект поставки;
• хорошие возможности по разгону;
• качественная звуковая подсистема;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• ограничение по одновременному использованию ряда интерфейсов.
