Обзор материнской платы ASUS PRIME X570-PRO: почти флагман

Обновив свой модельный ряд материнских плат версиями на флагманском наборе системной логики AMD X570, компания ASUS не забыла и о линейке ASUS PRIME. Она пользуется популярностью благодаря хорошему сочетанию цены, оснащения и симпатичного оформления в светлых тонах. Но это вовсе не означает, что в ее состав входят лишь доступные платы нижнего ценового сегмента. Есть там и богатые в плане функциональности решения.

Сегодня мы поговорим о старшей на данный момент модели в этой линейке, а именно об ASUS PRIME X570-PRO. Ее стоимость составляет порядка $270. Давайте же разберемся в возможностях новинки, и выясним, заслуживает ли она вашего внимания.

Спецификация

Модель	ASUS PRIME X570-PRO
Чипсет	AMD X570
Процессорный разъем	Socket AM4
Поддерживаемые процессоры	3-е и 2-е поколение AMD Ryzen / 1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega
Поддержка памяти	4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4400 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen) и DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega)
Слоты расширения	2 x PCI Express 4.0 / 3.0 x16 (x8+x8 – AMD Ryzen, x8+x0 – AMD Ryzen с графикой Radeon Vega) 1 x PCI Express 4.0 x16 (x4) 3 x PCI Express 4.0 x1
Дисковая подсистема	2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 4.0 x4) 6 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10
LAN	1 x Intel WGI211-AT (10/100/1000 Мбит/с)
Звуковая подсистема	8-канальный Realtek ALC S1220A
Питание	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V 1 x 4-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 2 х разъема подключения водоблоков СВО (4-контактные) 3 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Активное охлаждение чипсета Алюминиевые радиаторы на элементах подсистемы питания
Внешние порты I/O	1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 3.2 Gen 1 Type-A 1 х USB 3.2 Gen 2 Type-C 3 х USB 3.2 Gen 2 Type-A 5 x аудиопортов 1 x Optical S/PDIF out
Внутренние порты I/O	1 x USB 3.2 Gen 2 1 x USB 3.2 Gen 1 2 x USB 2.0 1 x TPM 1 x COM 1 x Node
BIOS	256 Mбит Flash ROM UEFI AMI BIOS PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2
Форм-фактор	ATX 305 x 244 мм
Сайт производителя	ASUS Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

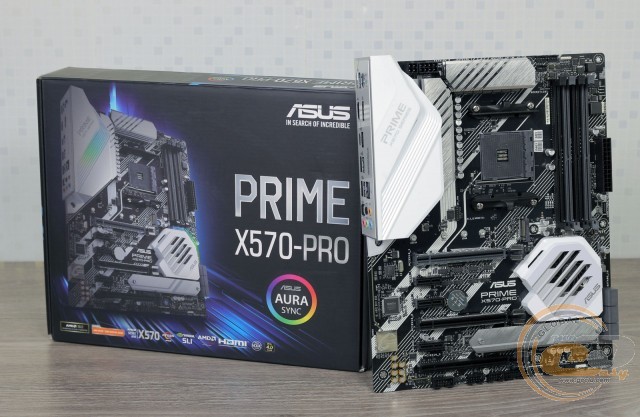

Материнская плата ASUS PRIME X570-PRO поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.

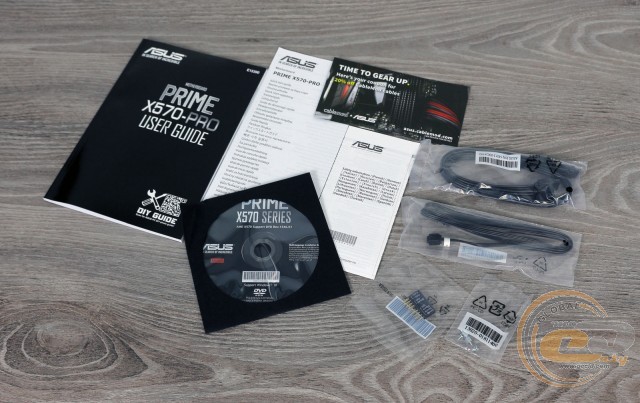

В комплекте поставки мы обнаружили привычный диск с ПО, набор бумажной документации, ASUS Q-Connectors, кабель подключения светодиодной ленты, набор винтиков для M.2-накопителей и пару кабелей SATA.

Дизайн и особенности платы

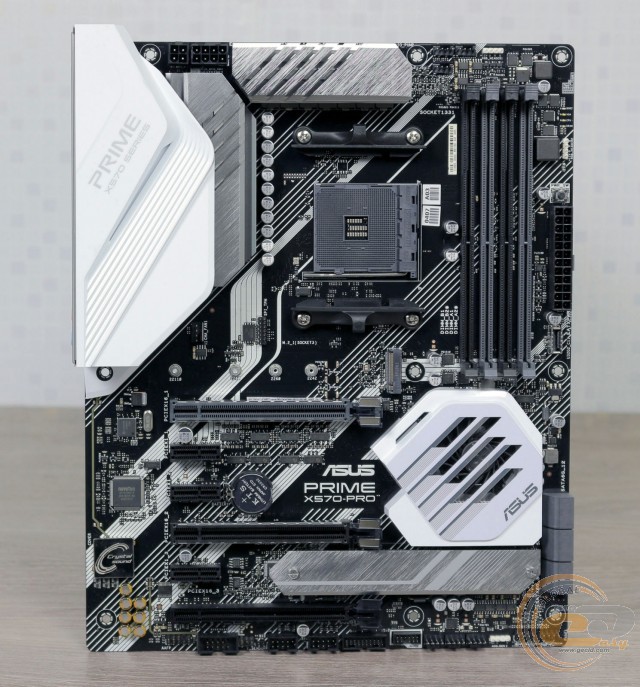

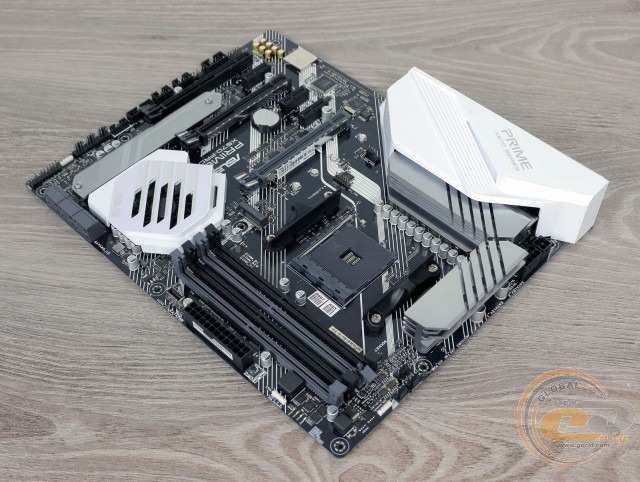

Как и подобает топовому представителю своей серии, новинка получила в качестве основы печатную плату черного цвета, которая хорошо контрастирует с белым кожухом над интерфейсной панелью и кожухом СО чипсета. Из интересного отметим предустановленную заглушку интерфейсной панели, наличие одного радиатора охлаждения M.2-накопителя и усиленную конструкцию слотов для видеокарт.

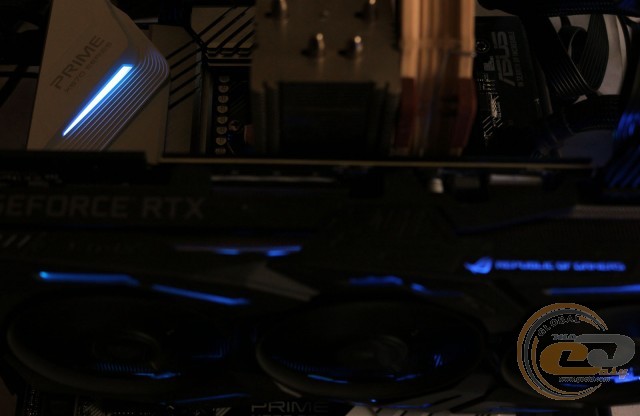

Любители светодиодной подсветки по достоинству оценят ASUS AURA Sync. Иллюминация встроена в кожух над интерфейсной панелью. Также есть пара колодок для подключения светодиодных лент.

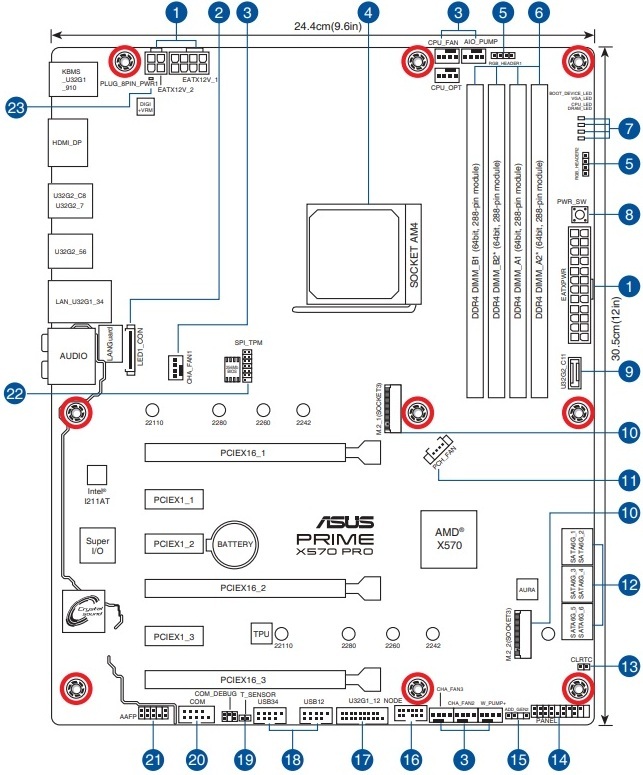

Что же касается удобства сборки системы и компоновки, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на большое количество набортных элементов. Порадовали DIMM-слоты с защелками с одной стороны и расположенные параллельно поверхности платы порты SATA.

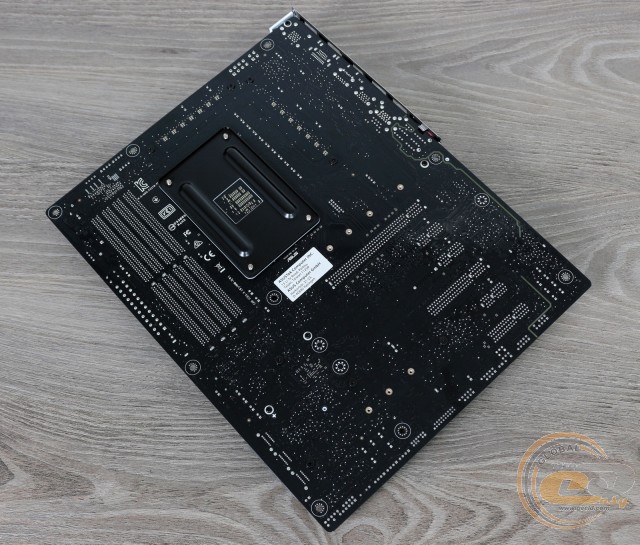

Взглянув на обратную сторону ASUS PRIME X570-PRO, можно отметить стандартную опорную пластину процессорного разъема и винты крепления элементов системы охлаждения.

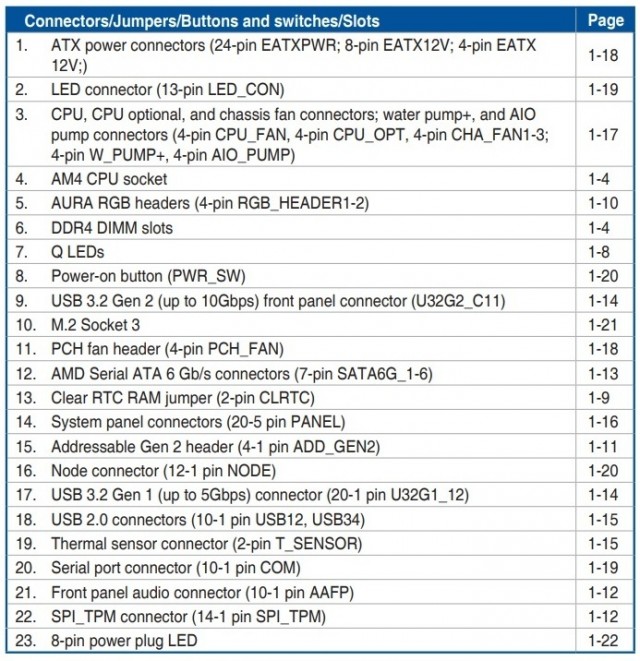

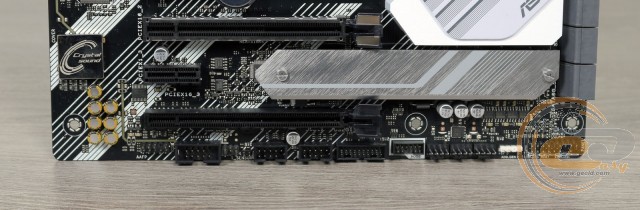

В нижней части новинки расположены следующие порты и разъемы: колодка подключения аудиоразъемов передней панели, порт COM, разъем подключения температурного датчика, джампер для сброса CMOS, а также колодка подключения фронтальной панели.

Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.2 Gen 1. Всего на плате реализована поддержка четырех внутренних портов USB 2.0 и шести USB 3.2 Gen 1 (двух внутренних и четырех на интерфейсной панели).

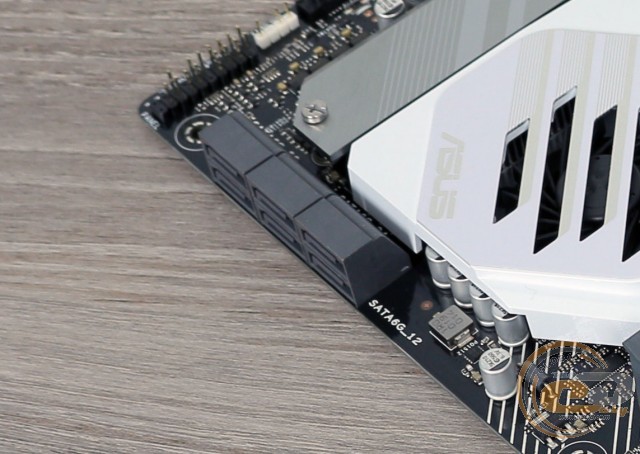

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 и шестью портами SATA 6 Гбит/с.

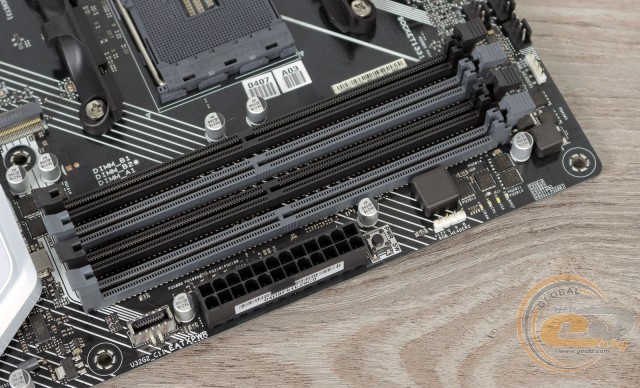

Системная плата ASUS PRIME X570-PRO оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4400 МГц (AMD Ryzen 3-го поколения), DDR4-3600 МГц (2-е поколение AMD Ryzen) или DDR4-3200 МГц (1-е и 2-е поколение AMD Ryzen с графикой Radeon Vega). Максимальный объем памяти может достигать 128 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим колодку подключения выносной панели с USB 3.2 Gen 2. Всего на плате при помощи чипсета реализована поддержка четырех внешних и одного внутреннего порта USB 3.1 Gen 2.

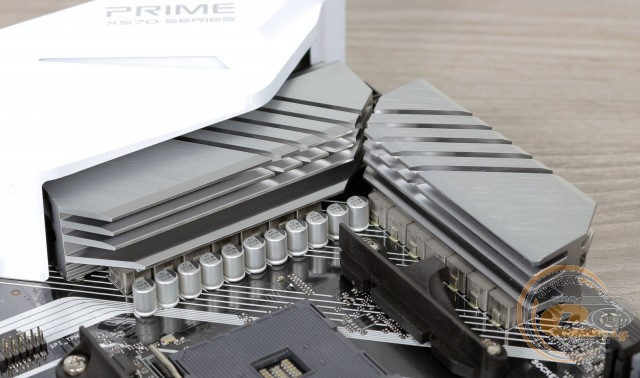

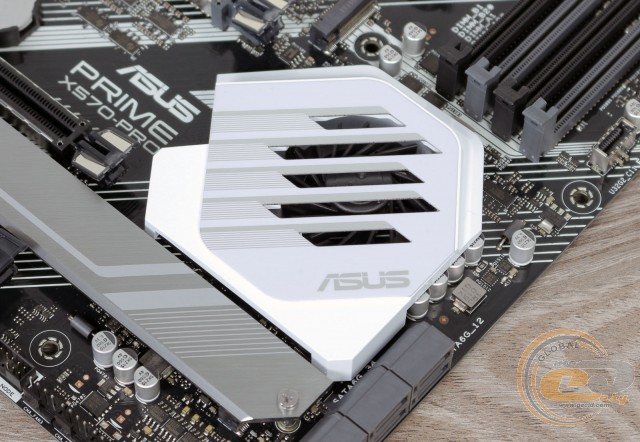

Система охлаждения включает в себя активный кулер на чипсете и пару алюминиевых радиаторов на элементах подсистемы питания. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета – 33°C;
• верхний радиатор охлаждения элементов подсистемы питания – 35,8°C (при разгоне – 37,3°C);
• нижний радиатор охлаждения элементов подсистемы питания – 36,6°C (при разгоне – 37,4°C);
• дроссели подсистемы питания – 40°C (при разгоне – 41,5°C).

Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.

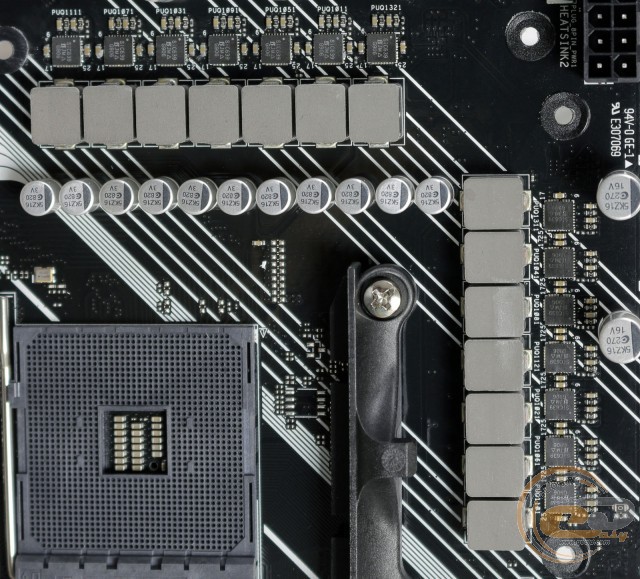

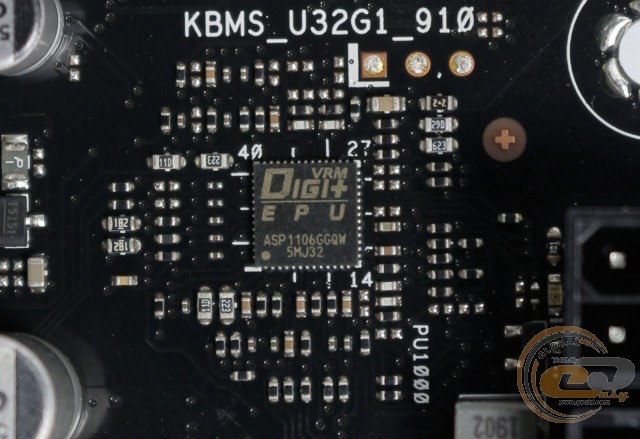

Питание процессора осуществляется по 14-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1106GGQW. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы, поскольку используются твердотельные конденсаторы, ферритовые дроссели и микросхемы Vishay SiC639.

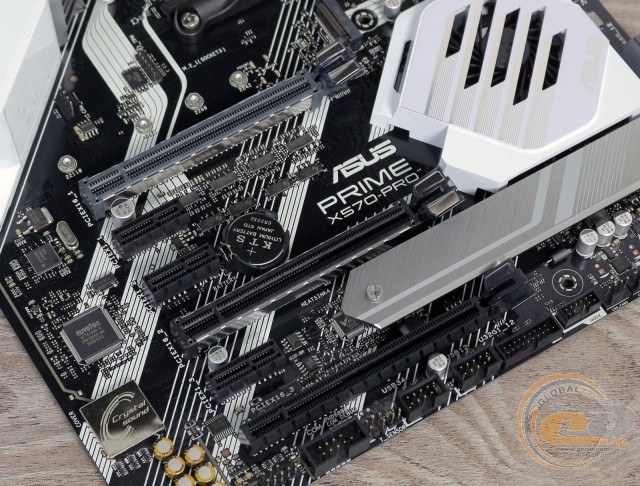

Для расширения функциональности у вас есть в распоряжении шесть слотов:

1. PCI Express 4.0/3.0 x16 (в режиме х16 либо x8);
2. PCI Express 4.0 x1;
3. PCI Express 4.0 x1;
4. PCI Express 4.0/3.0 x16 (в режиме х8);
5. PCI Express 4.0 x1;
6. PCI Express 4.0 x16 (в режиме x4).

Первые два слота PCIe x16 соответствуют стандарту PCI Express 4.0, но будут по нему работать только в случае установки процессора AMD Ryzen третьего поколения. С моделями 2-ого поколения AMD Ryzen, 1-ого и 2-ого поколения AMD Ryzen с графикой Radeon Vega они перейдут в режим PCI Express 3.0.

А все потому, что эти два разъема PCI Express x16 с усиленной конструкцией подключены к процессору и делят между собой его 16 линий стандарта PCIe 4.0 (в случае использования AMD Ryzen 3-го поколения). Третий слот подключен к чипсету и использует 4 линии PCIe 4.0, независимо от установленного ЦП.

В случае использования AMD Ryzen с графикой Radeon Vega пропускная способность первого PCI Express x16 будет ограничена восемью линиями, а второй слот будет и вовсе отключен.

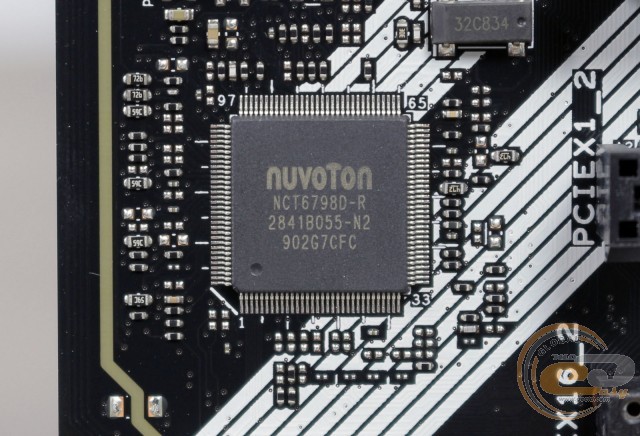

Возможности Multi I/O возложены на микросхему NUVOTON NCT6798D-R, которая управляет портами COM и PS/2, а также обеспечивает мониторинг.

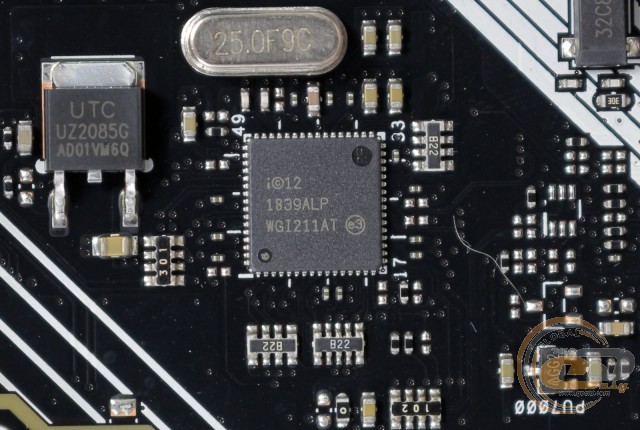

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI211AT. А с помощью утилиты Turbo LAN вы сможете задать приоритеты на доступ к сетевым ресурсам.

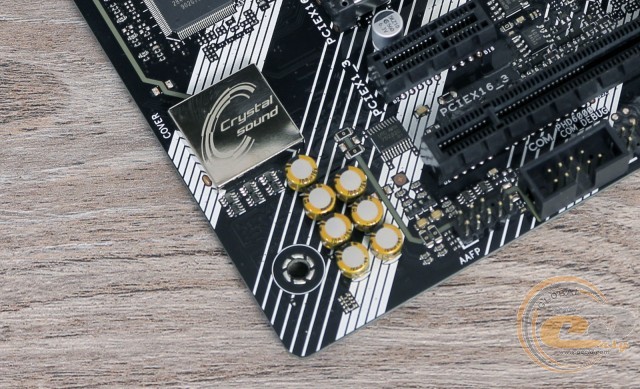

Аудиоподсистема создана на базе топового кодека Realtek ALC S1220A. Он предлагает поддержку восьмиканального звука и обеспечивает воспроизведение аудио с отношением сигнал/шум на уровне 120 дБ. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Для поднятия качества звука применяются аудиоконденсаторы компании Nichicon.

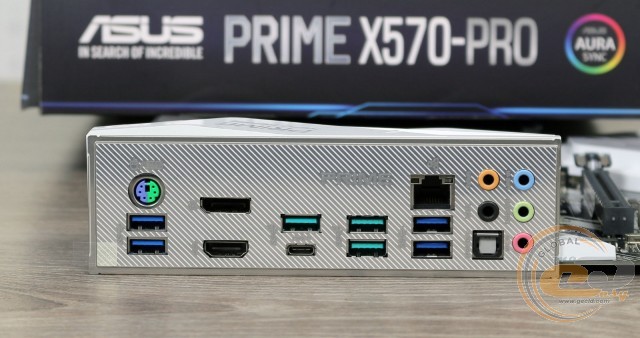

На интерфейсную панель выведены следующие порты:

• 1 x PS/2 Combo;
• 1 x HDMI;
• 1 x DisplayPort;
• 1 x RJ45;
• 4 x USB 3.2 Gen 1;
• 1 х USB 3.2 Gen 2 Type-C;
• 3 х USB 3.2 Gen 2 Type-A;
• 5 x аудиопортов;
• 1 х оптический S/PDIF Out.

Интерфейсная панель выделяется восемью портами USB, включая высокоскоростные USB 3.2 Gen 2 и USB Type-C, а также удобным подключением многоканальной акустики. Кому-то могут пригодиться и два видеовыхода, а также возможность вынести на заднюю панель порт COM.

ASUS PRIME X570-PRO получила широкие возможности для организации охлаждения внутри системного корпуса. В наличии семь 4-контактных разъемов для подключения вентиляторов. Два из них служат для охлаждения центрального процессора, два предназначены для подключения водоблоков СВО и еще три используются для системных вертушек.

UEFI BIOS

Тестируемая новинка использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».

Возможности разгона

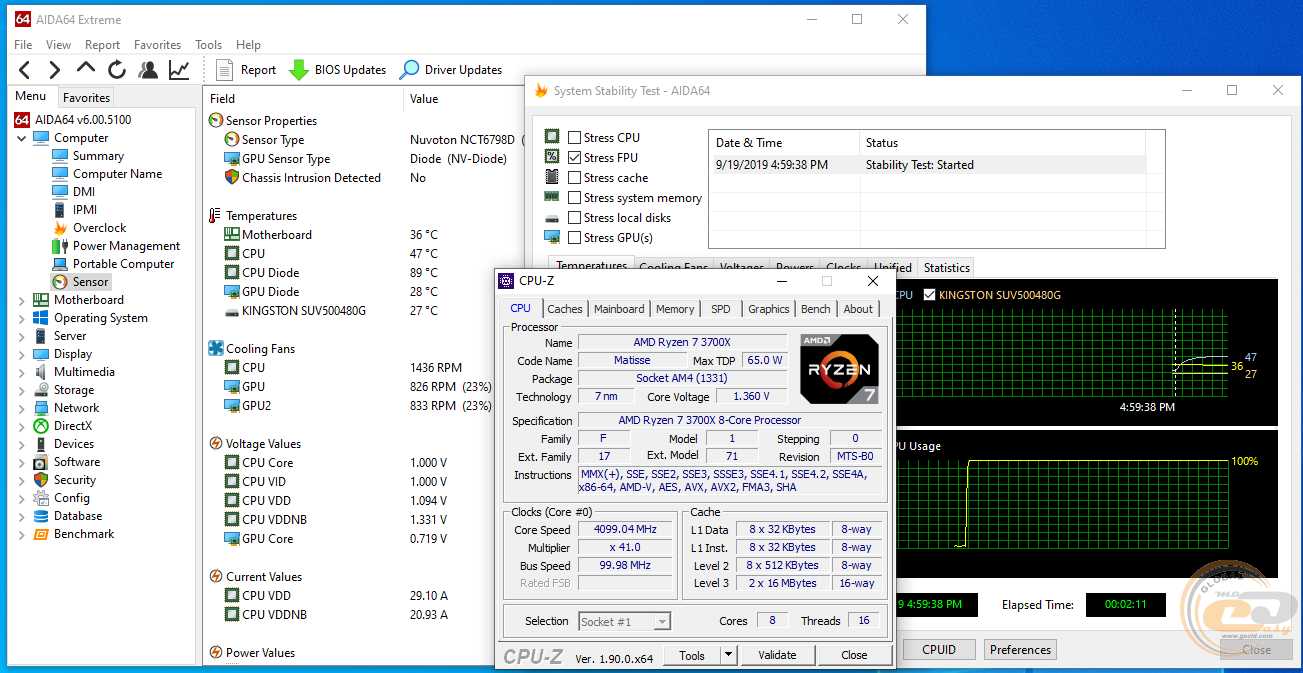

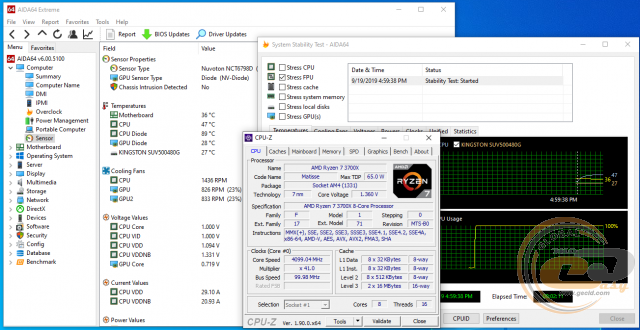

Воспользовавшись функцией автоматического разгона через BIOS в режиме «TPU II», мы получили частоту AMD Ryzen 7 3700X на уровне 4100 МГц при напряжении 1,360 В. В процессе стресс-теста температура диода ЦП поднималась до 89°С, но без каких-либо неприятных последствий для стабильной работы.

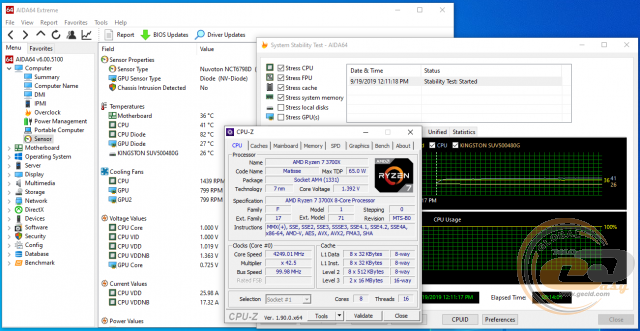

Для ручного разгона мы повысили множитель до «42,5», а напряжение оставили в автоматическом режиме. В итоге частота процессора возросла до 4250 МГц при напряжении в 1,392 В. В процессе стресс-теста температура поднималась до 82°С.

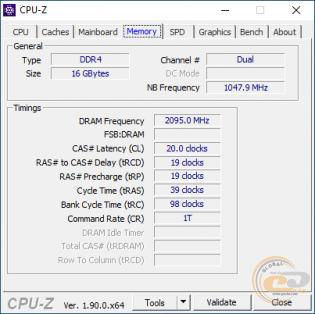

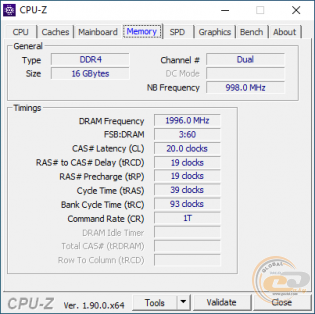

Тестовые модули оперативной памяти DDR4-4000 Patriot Viper Blackout 4 без проблем заработали на частоте DDR4-4000 МГц после активации соответствующего XMP-профиля. Также удалось повысить частоту еще на 200 МГц без изменения таймингов.

Тестирование

Для проверки возможностей материнской платы ASUS PRIME X570-PRO использовалось следующее оборудование:

Процессор	AMD Ryzen 7 3700X (Socket AM4, 8/16 x 3,6 – 4,4 ГГц)
Кулер	Noctua NH-U14S
Оперативная память	2 x 8 ГБ DDR4-4000 PATRIOT Viper Blackout 4 PVB416G400C9K 2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Видеокарта	ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 OC Edition
Накопитель	PATRIOT P200 1TB P200S1TB25
Блок питания	Seasonic X-760 Gold (SS-760KM Active PFC)
Монитор	Philips Brilliance 240P4QPYNS

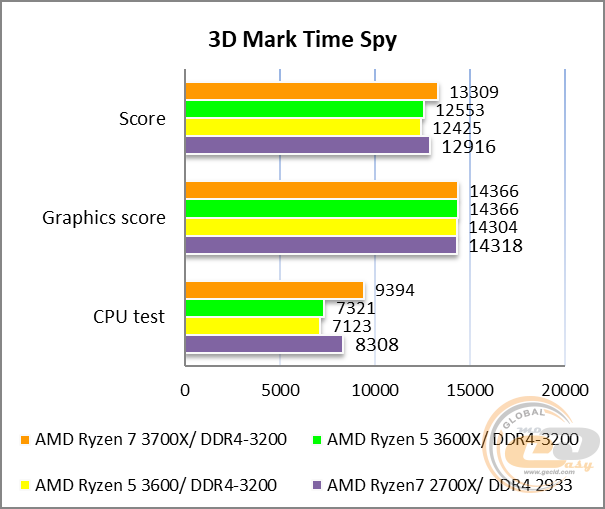

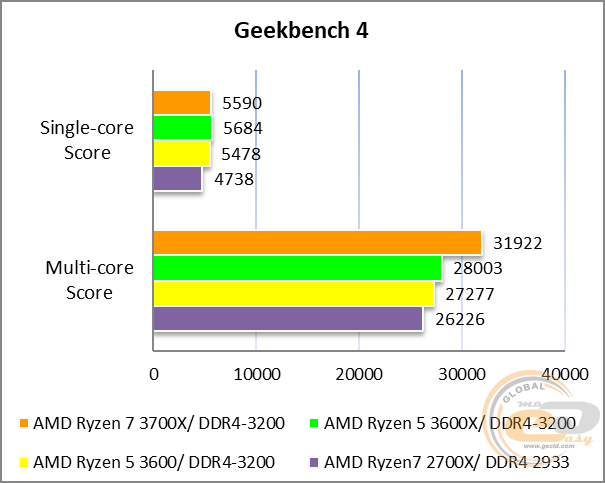

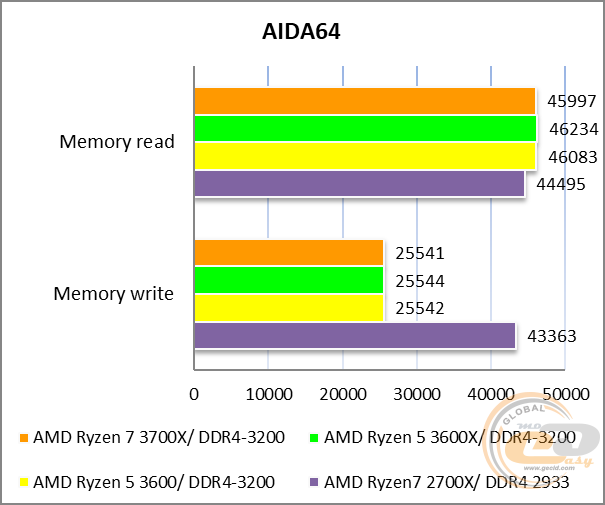

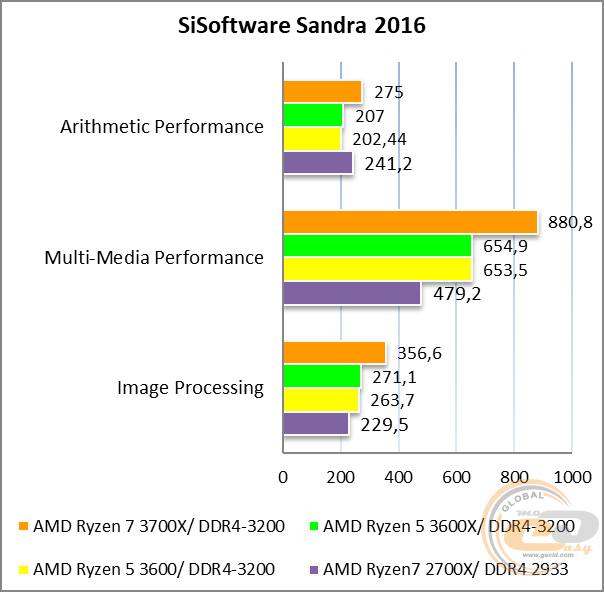

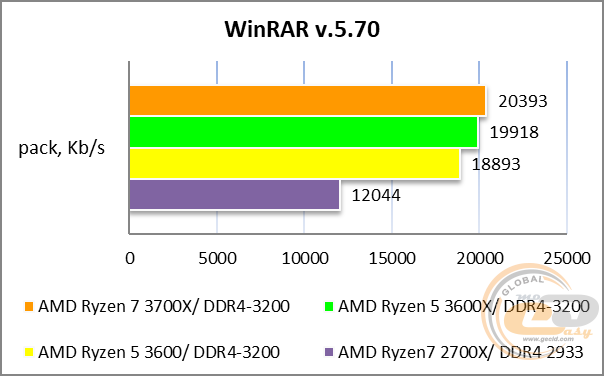

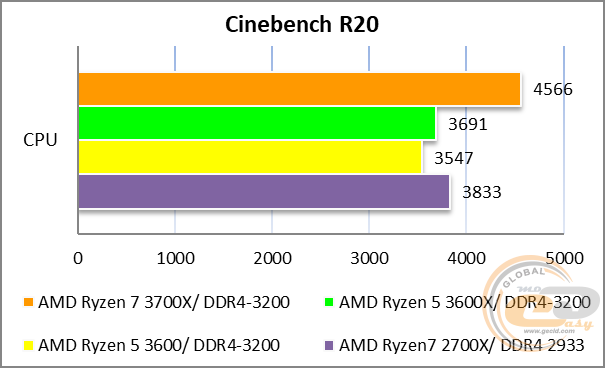

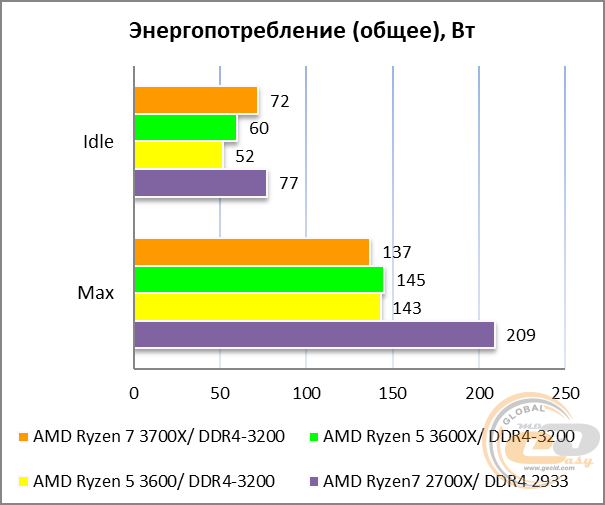

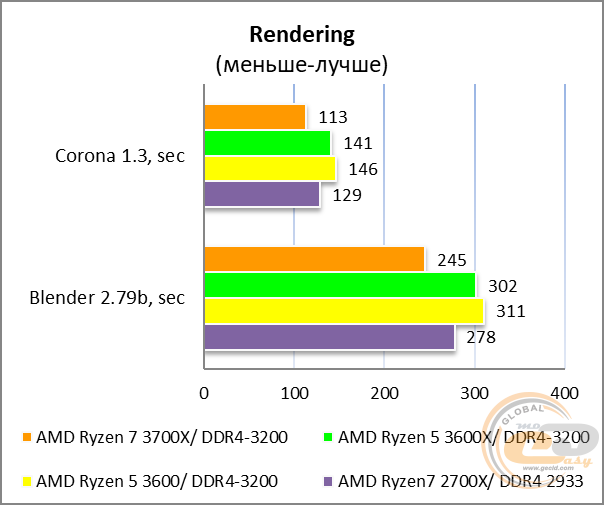

На представленных выше графиках вы можете сравнить результаты ASUS PRIME X570-PRO в паре с процессором AMD Ryzen 7 3700X с показателями AMD Ryzen 5 3600X на GIGABYTE X570 UD и с AMD Ryzen 5 3600 и AMD Ryzen 7 2700X на материнской плате ASUS ROG Crosshair VIII Formula. Как видим, тестовая модель не ограничивает потенциал AMD Ryzen 7 3700X, что указывает на подбор качественной компонентной базы и хорошую настройку BIOS.

Итоги

По своему оснащению материнская плата ASUS PRIME X570-PRO вплотную приблизилась к флагманским моделям. Для полного комплекта в ее арсенале не хватает только модуля беспроводных интерфейсов, хотя он нужен далеко не всем. В остальном же перед нами отличное решение с большим разнообразием функциональных возможностей. Новинка отлично впишется в качестве основы для игрового ПК любого уровня.

К основным ее достоинствам отнесем приятный дизайн, LED-подсветку, пару интерфейсов M.2 Socket 3, усиленные слоты для видеокарт, качественную подсистему питания, эффективное охлаждение, большое количество портов USB, включая USB 3.2 Gen 2 и USB Type-C, радиатор для охлаждения M.2-накопителя, качественные сетевой и аудио контроллеры.

Недостатков в процессе тестирования мы не заметили. Если вы готовы потратить порядка $270 на покупку материнской платы, то обязательно возьмите на заметку ASUS PRIME X570-PRO.

Достоинства:

• надежная 14-фазная цифровая подсистема питания;
• наличие подсветки ASUS AURA Sync;
• приятный дизайн;
• поддержка портов USB 3.2 Gen 2 и USB Type-C;
• богатые возможности по организации дисковой подсистемы;
• гигабитный сетевой контроллер от Intel с возможностью приоритизации трафика;
• топовый аудиокодек;
• хорошие возможности по разгону;
• хорошая компоновка интерфейсной панели;
• поддержка ряда полезных фирменных технологий.

Особенности:

• высокая стоимость.

Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору продукции ASUS, за предоставленную для тестирования материнскую плату.
