Обзор и тестирование материнской платы ASUS PRIME Z270-A: внимание к мелочам
12-01-2017
Компания ASUS продолжает радовать разнообразием материнских плат на новом флагманском чипсете Intel Z270, расширяя свой модельный ряд при помощи новых линеек. Одной из них стала ASUS PRIME, в которую вошли модели, не относящиеся к специализированным игровым либо оверклокерским решениям.
И первой моделью из новой линейки, с которой мы познакомимся, стала ASUS PRIME Z270-A. Она уже доступна в продаже в среднем за $210. То есть новинка относится к категории материнских плат высокого уровня и предназначена для сборки домашних систем с самым широким кругом задач.
Спецификация
Производитель и модель |
ASUS PRIME Z270-A |
Чипсет |
Intel Z270 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц |
Слоты расширения |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 4 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 3.0 x4 и SATA) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4) 6 x SATA 6 Гбит/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel WGI219V (10/100/1000 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC S1220A |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 1 х разъем подключения водоблока СВО (4-контактный) 3 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x PS/2 Combo 1 x HDMI 1 x DisplayPort 1 x DVI-D 1 x RJ45 4 x USB 3.0 1 х USB 3.1 Type-C 1 х USB 3.1 Type-A 1 x Optical S/PDIF out 5 x аудиопортов |
Внутренние порты I/O |
1 x USB 3.0 с поддержкой подключения двух USB 3.0 3 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 1 х TPM 1 x COM |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт производителя |
ASUS |
Упаковка и комплектация
Материнская плата ASUS PRIME Z270-A поставляется в картонной коробке с хорошим информационным наполнением, которое включает в себя таблицу характеристик и ключевые преимущества каждого системного узла.
В комплекте поставки мы обнаружили привычный диск с ПО, бумажную документацию, заглушку интерфейсной панели, мостик 2-Way NVIDIA SLI, инструмент ASUS CPU Installation Tool для быстрой и корректной установки процессора, набор ASUS Q-Connectors, который существенно облегчает процесс подключения фронтальной панели корпуса ПК, и три кабеля SATA.
Дизайн и особенности платы
Новинка выполнена на печатной плате черного цвета формата ATX и выгодно отличается стильным оформлением в черно-белых оттенках.
Уже традиционным достоинством плат ASUS становится наличие регулируемой подсветки ASUS AURA, и ASUS PRIME Z270-A не стала исключением. В данном случае подсвечивается только область печатной платы со звуковой подсистемой, регулировать параметры которой можно в комплектном ПО.
Подсветка может не только гореть определенным цветом, но и выступать в качестве цветомузыки, пульсировать либо наглядно отображать при помощи цвета температуру процессора, загораясь красным в случае превышения отметки в 60°С.
Если же у вас установлена видеокарта ASUS либо вы пользуетесь периферией с аналогичной системой подсветки, то их иллюминацию можно синхронизировать между собой.
Что же касается удобства сборки системы и компоновки набортных элементов, то все выполнено на высшем уровне и никаких претензий у нас не возникло, несмотря на огромное количество дополнительных кнопок и разъемов.
Взглянув на обратную сторону ASUS PRIME Z270-A, можно отметить стандартную опорную пластину процессорного разъема, а также винты, удерживающие радиаторы системы охлаждения.
В нижней части новинки расположены следующие элементы: колодка подключения аудиоразъемов передней панели, порты TPM и COM, колодка TB_HEADER (для реализации интерфейса Thunderbolt), разъемы подключения светодиодной ленты и температурного датчика, тумблер активации соответствующих Intel XMP-профилей оперативной памяти, а также колодка подключения фронтальной панели.
Дополнительно отметим три колодки для активации портов USB 2.0 и одну USB 3.0. Всего на плате реализована поддержка шести внутренних портов USB 2.0 и шести USB 3.0: двух внутренних и четырех на интерфейсной панели.
Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с. Присутствует и ряд ограничений: один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с одним из портов SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. Второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_56») при установке накопителя в режиме PCIe 3.0 x4.
Системная плата ASUS PRIME Z270-A оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые для большего удобства оборудованы защелками только с одной стороны. Оперативная память может работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.
Дополнительно отметим кнопки включения и MemOK!. Последняя позволяет автоматически подобрать необходимые параметры работы оперативной памяти для успешного старта системы.
Система охлаждения рассматриваемой платы состоит из трех основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 33,5°C (при разгоне − 33,5°C);
- дроссели подсистемы питания – 51,2°C (при разгоне − 54,3°C);
- верхний радиатор охлаждения элементов подсистемы питания – 38,3°C (при разгоне − 39,7°C);
- нижний радиатор охлаждения элементов подсистемы питания – 42,1°C (при разгоне − 47,8°C).
Полученные результаты явно указывают на высокую эффективность работы установленной системы охлаждения, что свидетельствует о правильном подборе материалов и их конструкции.
Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.
Для расширения функциональности материнской платы ASUS PRIME Z270-A есть семь слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х16 либо х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (в режиме х4).
Благодаря поддержке технологий NVIDIA SLI и AMD CrossFireX данная конфигурация предлагает пользователю организовать графическую подсистему из двух или трех видеокарт. Отдельно отметим, что расположение слотов позволит без проблем подключить две видеокарты с трехслотовой системой охлаждения. При этом у вас все еще останется доступ к одному разъему PCI Express 3.0 x1.
Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DisplayPort и DVI-D), обслуживание которых осуществляется силами микросхемы ASMedia ASM1442K.
Возможности Multi I/O возложены на микросхему NUVOTON NCT6793D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.
Корректная работа двух портов USB 3.1 на интерфейсной панели обеспечена силами микросхемы ASMedia ASM2142.
Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V. Приоритизацию трафика позволяет осуществить утилита Turbo LAN with cFosSpeed.
Предустановленная аудиоподсистема соответствует фирменному дизайну Crystal Sound 3. Она включает в себя новый топовый 7.1-канальный аудиокодек Realtek ALC S1220A с отношением сигнал/шум на уровне 120 дБ, в обвязке которого используется специальный усилитель и аудиоконденсаторы. Во избежание возникновения помех, вызванных электромагнитными наводками, используется специальная технология экранирования. Отдельного внимания заслуживает поддержка технологии DTS Headphone:X, а также присутствие порта S/PDIF out на интерфейсной панели.
Интерфейсная панель модели ASUS PRIME Z270-A включает в себя следующие порты:
- 1 x PS/2 Combo;
- 1 x RJ45;
- 4 x USB 3.0;
- 1 х USB 3.1 Type-C;
- 1 х USB 3.1 Type-A;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x DisplayPort;
- 1 x Optical S/PDIF out;
- 5 x аудиопортов.
Данная конфигурация может быть смело охарактеризована как отличная, благо в наличии есть не только все самое необходимое, но даже больше: три видеовыхода, большое количество портов USB (включая два USB 3.1) и удобное подключение многоканальной акустики. Также не стоит забывать о возможности вынести на заднюю панель порт COM или подключить плату с портами Thunderbolt.
У ASUS PRIME Z270-A имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии шесть 4-контактных разъемов для подключения вентиляторов, два из которых служат для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще три используются для системных вертушек.
UEFI BIOS
Тестируемая модель использует современный предзагрузчик на основе графического интерфейса UEFI, осуществлять настройки в котором можно при помощи мышки. Он предлагает два основных сценария использования: «EZ Mode», в котором все необходимые настройки сгруппированы на одном экране, либо привычный «Advanced Mode», где все настройки разнесены по своим вкладкам. Функциональные возможности BIOS позволят не только оптимально сконфигурировать систему, но и реализовать разгон ключевых узлов. А для мониторинга можно использовать правую боковую панель, которая отображается во всех разделах, либо специальную вкладку «Monitor».
Возможности разгона

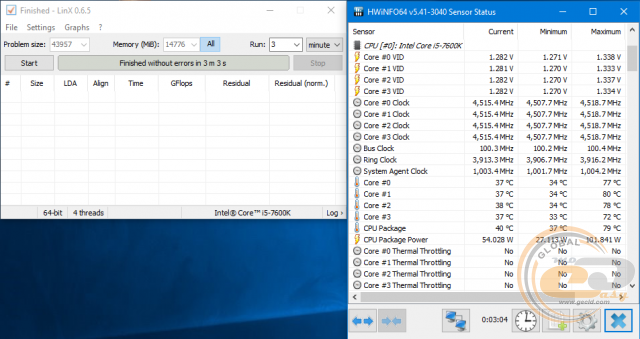

Воспользовавшись функцией автоматического разгона в утилите в режиме «TPU I», мы получили частоту Intel Core i5-7600K на уровне 4,8 ГГц при напряжении 1,520 В. Но при запуске теста LinX 0.6.5 включался процесс пропуска тактов (троттлинг).
После активации функции автоматического разгона ЦП в режиме «TPU II» была получена частота ядер на уровне 5,1 ГГц при напряжении 1,52 В. Но, опять же, при запуске LinX 0.6.5 температура всех четырех ядер подходила к критической отметке и включался троттлинг.
А вот прохождение стресс-теста AIDA64 не вызвало особых проблем.
Разгон возможен и при помощи мастера настроек «EZ Tuning Wizard», где необходимо выбрать сценарий использования вашего компьютера: «Daily Computing» или «Gaming/Video Editing». Далее следует указать тип установленной системы охлаждения: комплектный боксовый кулер, улучшенная СО башенного типа, система жидкостного охлаждения или вариант с вопросительным знаком для тех, кто не уверен в типе используемой СО. В зависимости от сочетания упомянутых выше пунктов будет выбран оптимальный (по мнению системы) профиль автоматического разгона.
К примеру, после выбора пунктов «Daily Computing» и «Water cooler» система подняла частоту процессора до 4,5 ГГц при напряжении 1,333 – 1,338 В. Выполнение теста LinX 0.6.5 прошло без троттлинга. В свою очередь выбор параметра «Gaming/Video Editing» повышал частоту BCLK, но система не запускалась.
В ручном режиме мы получили стабильную работу системы при частоте процессора 5 ГГц. Для этого его множитель был повышен до «х50», напряжении в BIOS − до 1,405 В, а для параметра «LCC» выбрано значение «Level 6». При выполнении AVX-инструкций было задано автоматическое снижение частоты на 200 МГц во избежание перегрева.
Тестовые модули оперативной памяти DDR4-3600 Apacer BLADE EK.08GA4.KGBK2 работали на скорости DDR4-3600 МГц. Добиться больших результатов не помогло даже повышение таймингов и напряжения до 1,4 В. Возможно, с дальнейшими обновлениями прошивки BIOS получится достичь более высокой частоты.
Тестирование
Для проверки возможностей материнской платы ASUS PRIME Z270-A использовалось следующее оборудование:
Процессор |
Intel Core i5-7600K (Socket LGA1151, 3,8 ГГц, L3 6 МБ) |
Кулер |
Scythe Mugen 3 |
Оперативная память |
2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16 |
Видеокарта |
ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum |
Жесткий диск |
WD Purple WD10PURX (1 ТБ) |
Оптический привод |
ASUS DRW-1814BLT SATA |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув) |
Монитор |
Philips Brilliance 240P4QPYNS |

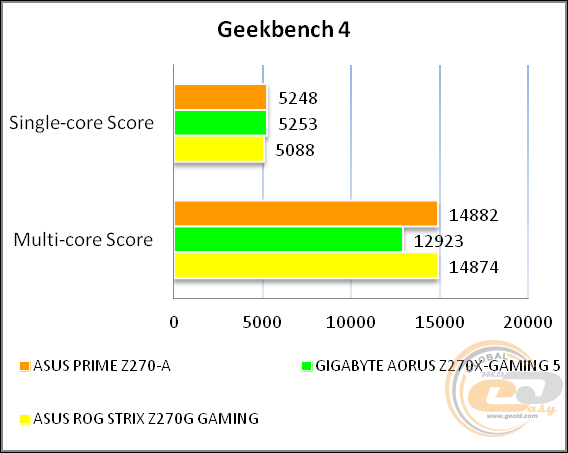

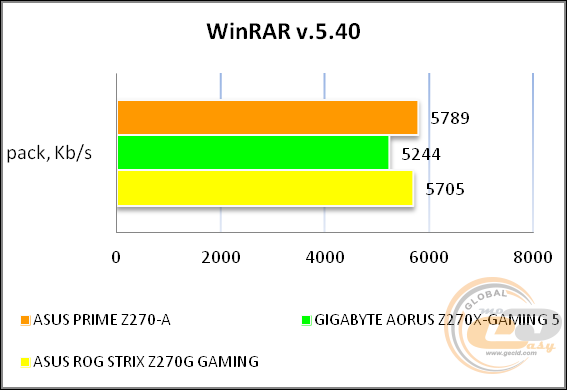

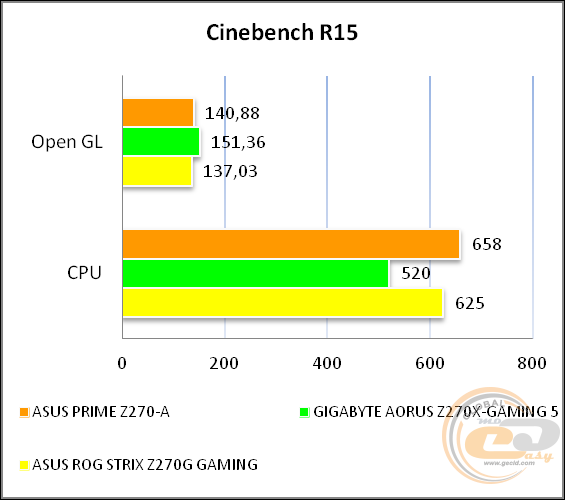

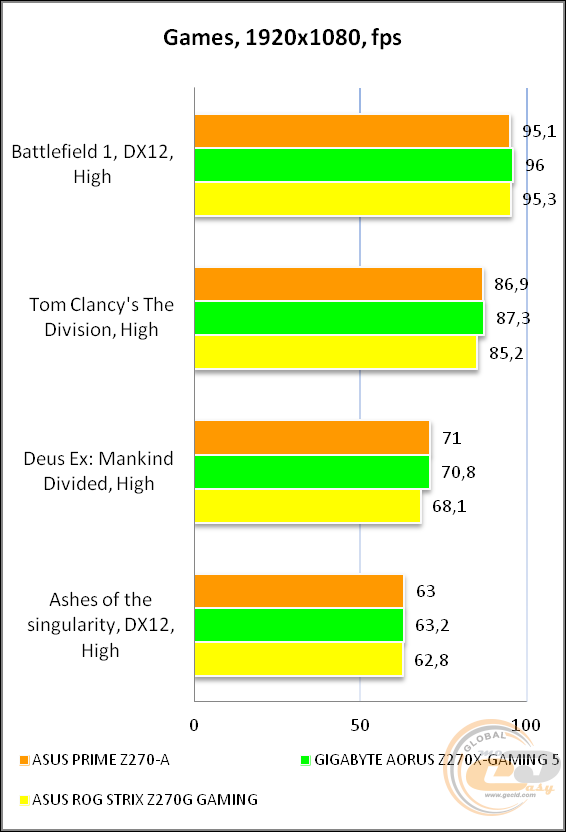

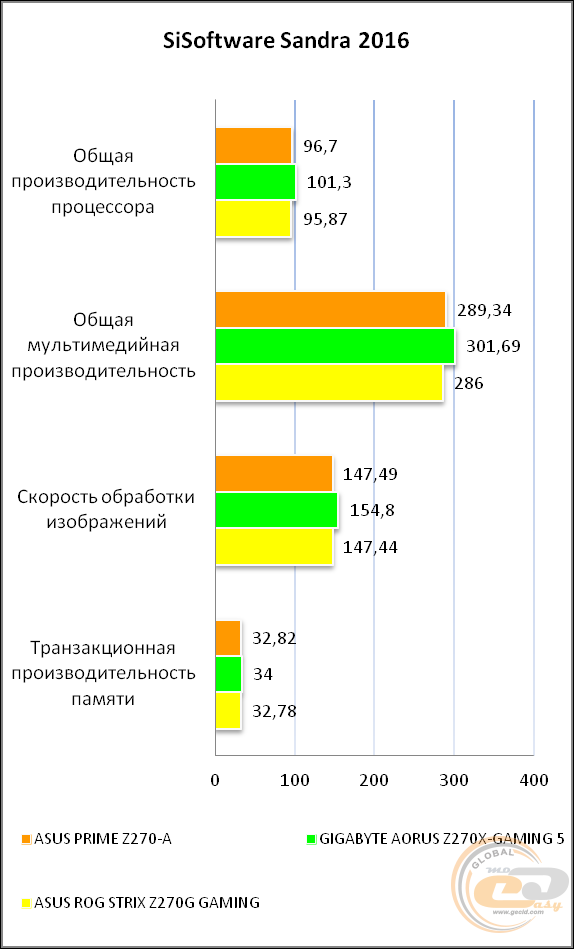

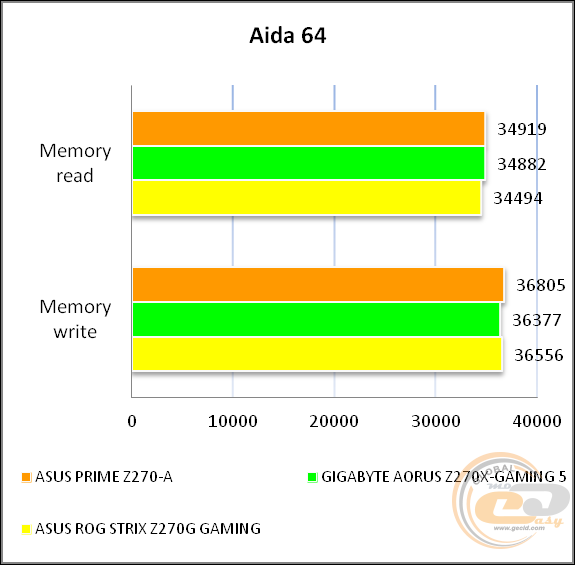

Результаты тестов
В итоге мы получили отличные результаты, достижению которых сопутствовало использование хорошей элементной базы, актуальных функциональных возможностей и удачной оптимизации настроек BIOS.
Тестирование звукового тракта на основе кодека Realtek ALC S1220A
Отчет о тестировании в RightMark Audio Analyzer
Режим работы 16-bit, 44,1 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.06 |
Отлично |
Уровень шума, дБ (А) |
-92.3 |
Очень хорошо |
Динамический диапазон, дБ (А) |
92.0 |
Очень хорошо |
Гармонические искажения, % |
0.0028 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-84.0 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0076 |
Отлично |
Взаимопроникновение каналов, дБ |
-91.8 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0081 |
Очень хорошо |
Общая оценка |
|
Очень хорошо |
Режим работы 24-bit, 192 kHz
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
+0.01, -0.08 |
Отлично |
Уровень шума, дБ (А) |
-106.2 |
Отлично |
Динамический диапазон, дБ (А) |
106.8 |
Отлично |
Гармонические искажения, % |
0.0027 |
Отлично |
Гармонические искажения + шум, дБ(A) |
-88.2 |
Хорошо |
Интермодуляционные искажения + шум, % |
0.0033 |
Отлично |
Взаимопроникновение каналов, дБ |
-95.9 |
Отлично |
Интермодуляции на 10 кГц, % |
0.0031 |
Отлично |
Общая оценка |
|
Очень хорошо |
Несмотря на то, что ASUS PRIME Z270-A нельзя назвать флагманской материнской платой, в плане звуковой подсистемы вы получаете решение очень хорошего уровня, и большинство покупателей, скорее всего, даже не будет задумываться о покупке дискретной звуковой платы.
Выводы
Материнская плата ASUS PRIME Z270-A выделяется отличным оснащением (особенно это касается возможностей дисковой подсистемы), высоким качеством элементной базы, приятным дизайном, а также рядом фирменных доработок.
Продолжить список ее преимуществ можно благодаря наличию двух интерфейсов M.2 Socket 3 и двух USB 3.1, отличной звуковой подсистемы, основанной на флагманском кодеке Realtek ALC S1220A, отличной компоновки интерфейсной панели, а также хорошему комплекту поставки. Не остались без внимания и любители собирать стильные системы, выполненные в единой цветовой гамме в корпусах с прозрачной панелью, ведь ASUS PRIME Z270-A может похвастать подсветкой ASUS AURA, которую можно синхронизировать с фирменными видеокартами и периферией.
Что же касается особенностей, то ввиду недостатка свободных чипсетных линий присутствует ряд ограничений по одновременному использованию некоторых интерфейсов дисковой подсистемы.
В итоге ASUS PRIME Z270-A является хорошо сбалансированной моделью, которая отлично подойдет для сборки высокоуровневой домашней системы с одним из новых процессоров Intel Kaby Lake.
Достоинства:
- надежная 10-фазная цифровая подсистема питания;
- наличие подсветки ASUS AURA Sync;
- приятный дизайн;
- поддержка портов USB 3.1;
- богатые возможности по организации дисковой подсистемы;
- гигабитный LAN-контроллер от Intel с поддержкой ПО Turbo LAN;
- хороший комплект поставки;
- хорошие возможности по автоматическому и ручному разгону;
- качественная звуковая подсистема с дизайном Crystal Sound 3 и топовым аудиокодеком;
- поддержка технологий AMD CrossFireX и NVIDIA SLI;
- хорошая компоновка интерфейсной панели;
- поддержка ряда полезных фирменных технологий.
Особенности:
- ограничение по одновременному использованию ряда интерфейсов дисковой подсистемы.
Автор: Константин Шорохов
Выражаем благодарность компании ASUS за предоставленную для тестирования материнскую плату.
Выражаем благодарность компаниям ASUS, Intel, Kingston, Philips и Seasonic за предоставленное для тестового стенда оборудование.
