Обзор и тестирование материнской платы ASUS PRIME Z270-K: разумный выбор для домашнего ПК

Модельный ряд материнских плат компании ASUS на чипсете Intel Z270 включает в себя не только флагманские решения линеек ROG MAXIMUS и ROG STRIX, которые предназначены для геймеров и оверклокеров, но и куда более доступные модели серии PRIME, которые выгодно отличаются достойным соотношением цены и возможностей.

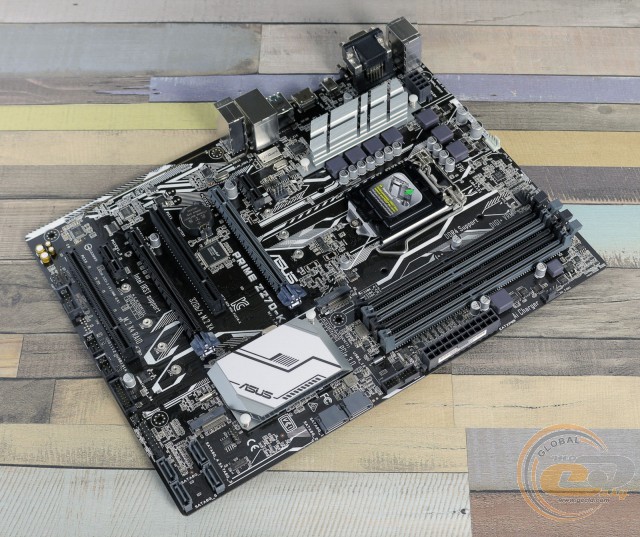

ASUS PRIME Z270-K

Одной из таких моделей является ASUS PRIME Z270-K, которая выполнена в формате ATX и предлагается по цене порядка $155, что делает ее одной из самых доступных на рынке материнских плат на флагманском чипсете. Конечно же, в угоду снижения стоимости не обошлось без ряда упрощений и ограничений, однако большинство возможностей данной новинки находится на вполне достойном уровне.

Спецификация

Производитель и модель

ASUS PRIME Z270-K

Чипсет

Intel Z270

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron шестого и седьмого поколения для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-3866 МГц

Слоты расширения

1 x PCI Express 3.0 x16

1 x PCI Express 3.0 x16 (x4)

2 x PCI Express 3.0 x1

2 x PCI

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный кодек Realtek ALC887

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

1 х разъем подключения водоблока СВО (4-контактный)

2 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

1 х USB 3.0 Type-C

2 х USB 3.1 Gen1

2 x USB 3.1 Gen2

2 х USB 2.0

3 x аудиопорта

Внутренние порты I/O

2 x USB 3.1 Gen1, каждый с поддержкой подключения двух USB 3.1 Gen1

2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0, WfM 2.0, DMI 3.0

Форм-фактор

ATX

305 x 226 мм

Сайт производителя

ASUS
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASUS PRIME Z270-K ASUS PRIME Z270-K

ASUS PRIME Z270-K поставляется в картонной коробке с приятным оформлением в темных тонах. Большая часть лицевой панели отведена под изображение самой материнской платы, а на сторонах упаковки расположена информация касательно ключевых технических характеристик продукта и его преимуществ.

ASUS PRIME Z270-K

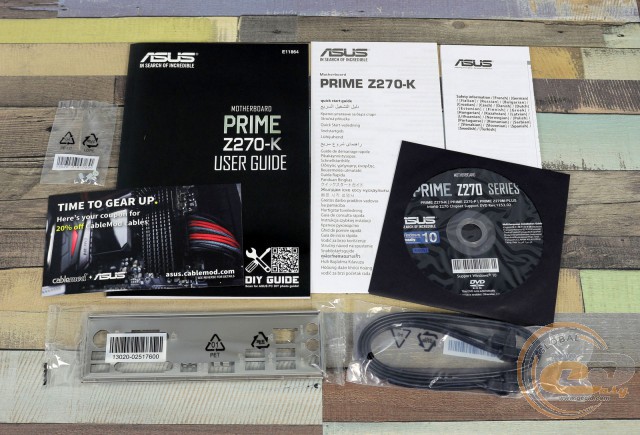

В комплекте с новинкой поставляется следующий набор аксессуаров:

  • диск с драйверами и утилитами;
  • набор бумажной документации;
  • два кабеля SATA;
  • набор крепежных винтов для накопителей M.2;
  • заглушка интерфейсной панели.

Дизайн и особенности платы

ASUS PRIME Z270-K

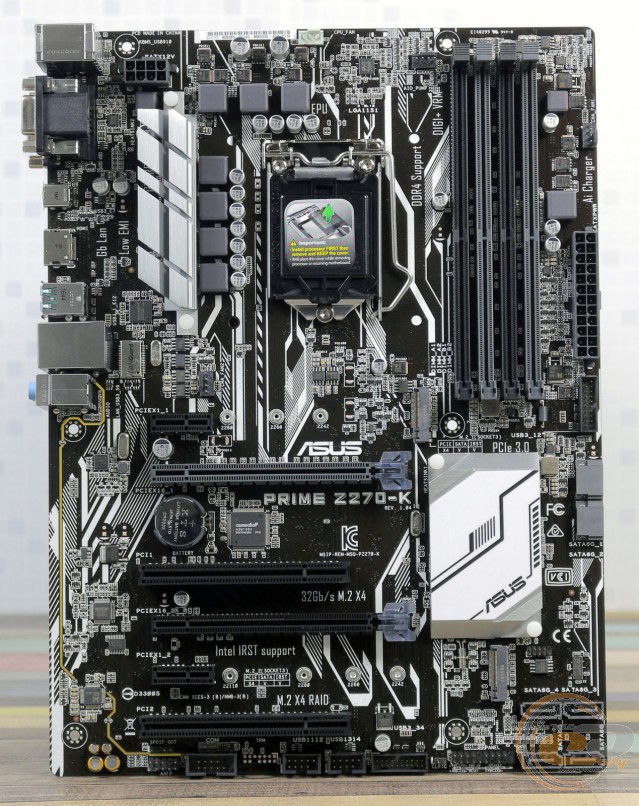

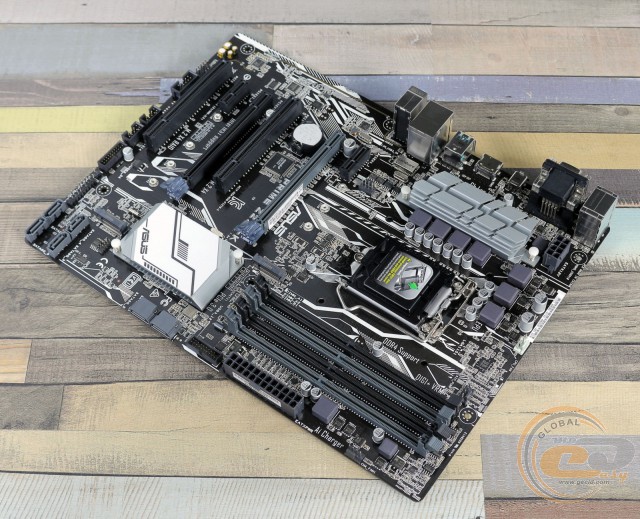

Несмотря на то, что простая форма радиаторов и печатная плата коричневого цвета сразу выдают в ASUS PRIME Z270-K недорогую модель, в целом ее дизайн достаточно приятный благодаря оригинальному узору белого цвета.

ASUS PRIME Z270-K

Также не обошлось без LED-подсветки, однако в данном случае это не ASUS AURA, хорошо нам знакомая по более дорогим устройствам, а более простой вариант в виде диодов на защелках слотов расширения и подсвечивающейся полосы в области звуковой подсистемы, которая горит желтым цветом.

ASUS PRIME Z270-K

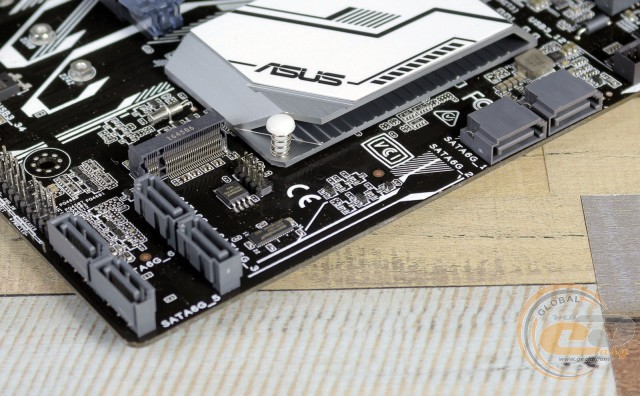

Что же касается компоновки и удобства сборки системы, то в глаза сразу бросается перпендикулярное расположение четырех из шести портов SATA 6 Гбит/с. Однако два ближайших к слоту для видеокарты интерфейса благоразумно расположены параллельно поверхности, поэтому даже в случае установки габаритного видеоускорителя доступ к ним не будет затруднен. Также отметим отсутствие крепежных отверстий по правому краю текстолита, поэтому следует быть осторожным при подключении основного кабеля питания, модулей оперативной памяти и других интерфейсов, расположенных в этой зоне.

ASUS PRIME Z270-K

Взглянув на обратную сторону можно отметить стандартную опорную пластину процессорного разъема, а также тот факт, что радиаторы системы охлаждения закреплены при помощи пластиковых клипс.

ASUS PRIME Z270-K

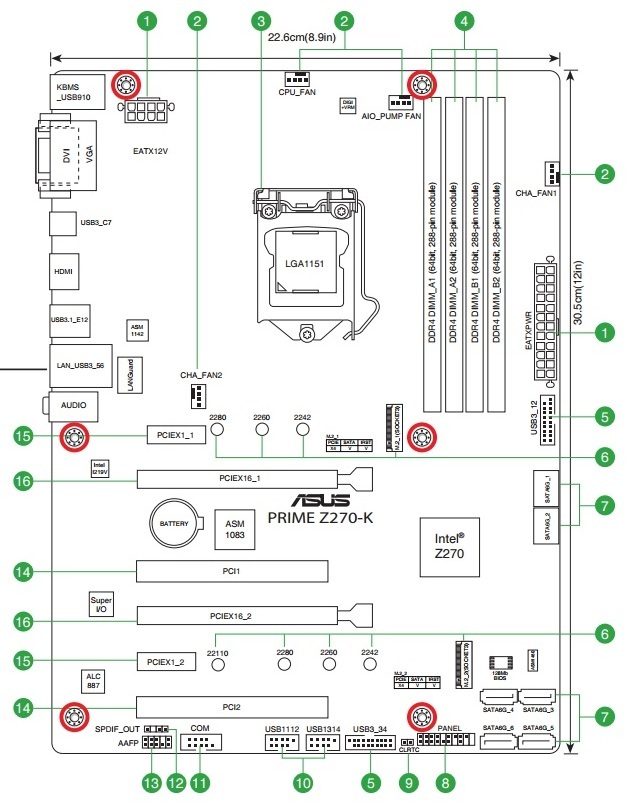

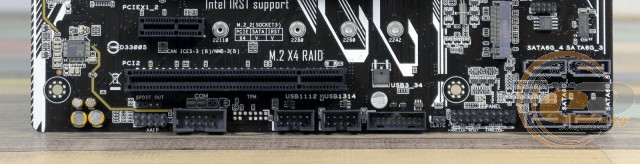

В нижней части платы расположены следующие элементы: колодка подключения аудиоразъемов передней панели, S/PDIF out, джампер сброса CMOS, порт COM, а также колодка подключения фронтальной панели. Дополнительно отметим три колодки активации портов USB: две USB 2.0 и одну для USB 3.1 Gen1. Всего на плате силами чипсета Intel Z270 реализована поддержка четырех внутренних портов USB 2.0 и двух внешних. Что же касается USB 3.1 Gen1, то их семь: четыре внутренних и три внешних, один из которых выполнен в формате USB Type-C.

ASUS PRIME Z270-K

ASUS PRIME Z270-K

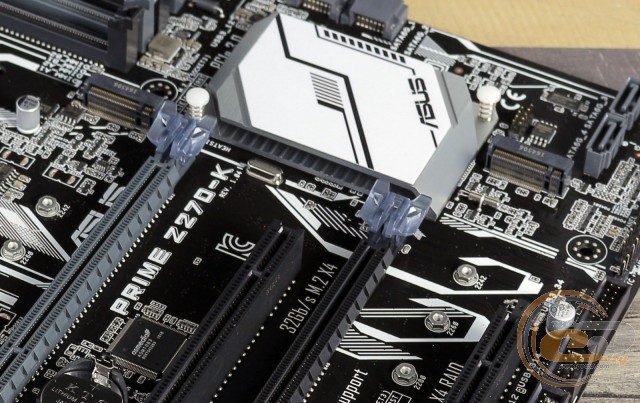

Возможности организации дисковой подсистемы представлены двумя интерфейсами M.2 Socket 3 (поддерживаются форматы SSD-накопителей M.2 2242, M.2 2260, M.2 2280 или M.2 2242, M.2 2260, M.2 2280, M.2 22110) и шестью портами SATA 6 Гбит/с.

Ввиду недостаточного количества свободных чипсетных линий, один из слотов M.2 Socket 3 («M.2_1») делит пропускную способность с портом SATA 6 Гбит/с («SATA_1») при установке SATA M.2-накопителя. В свою очередь второй слот M.2 Socket 3 («M.2_2») делит пропускную способность с двумя портами SATA 6 Гбит/с («SATA_5/6») при установке M.2-накопителя.

ASUS PRIME Z270-K

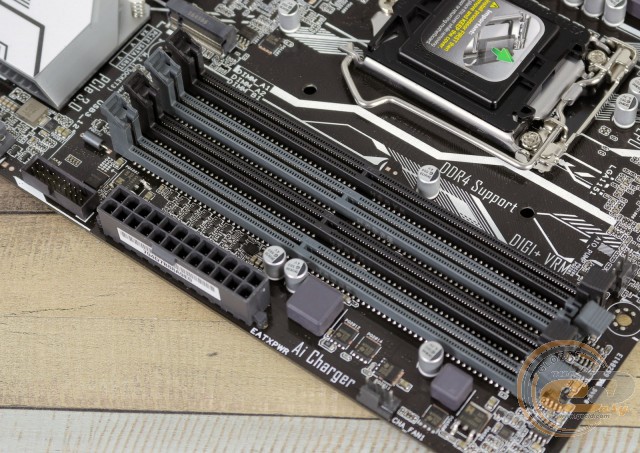

Плата ASUS PRIME Z270-K оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 3866 МГц в разгоне. Максимальный объем памяти может достигать 64 ГБ, чего будет достаточно для любых поставленных задач.

Дополнительно отметим вторую колодку подключения выносной панели с портами USB 3.1 Gen1.

ASUS PRIME Z270-K

ASUS PRIME Z270-K

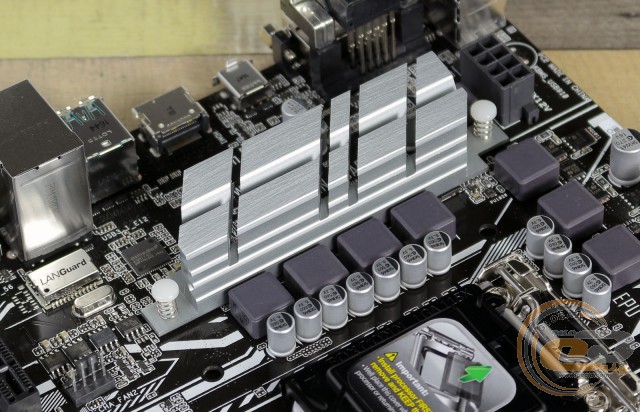

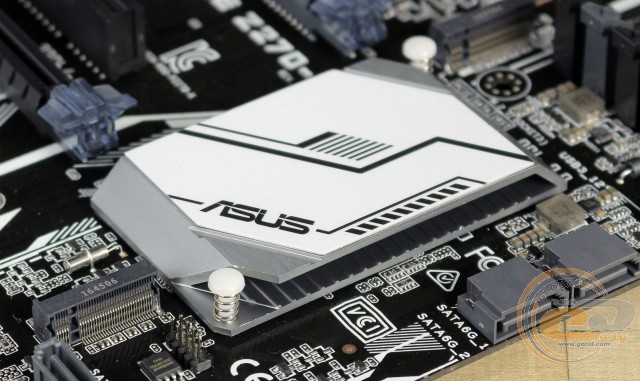

Система охлаждения рассматриваемой платы состоит из двух основных алюминиевых радиаторов. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 32°C (при разгоне – 32,5°C);
  • радиатор охлаждения элементов подсистемы питания – 39,2°C (при разгоне – 44,2°C);
  • дроссели подсистемы питания – 46,6°C (при разгоне – 57°C).

Как видим, переживать о перегреве ключевых компонентов подсистемы питания даже при разгоне не стоит.

ASUS PRIME Z270-K

ASUS PRIME Z270-K

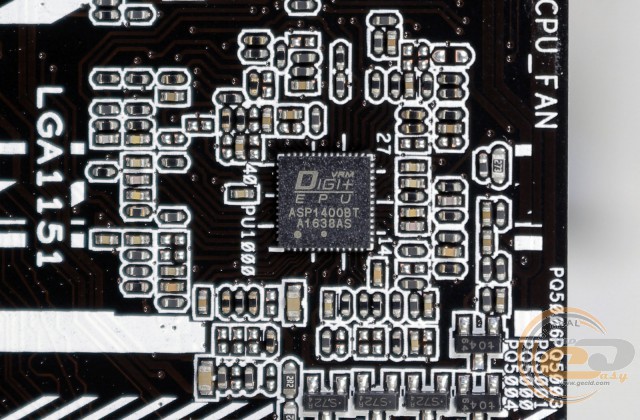

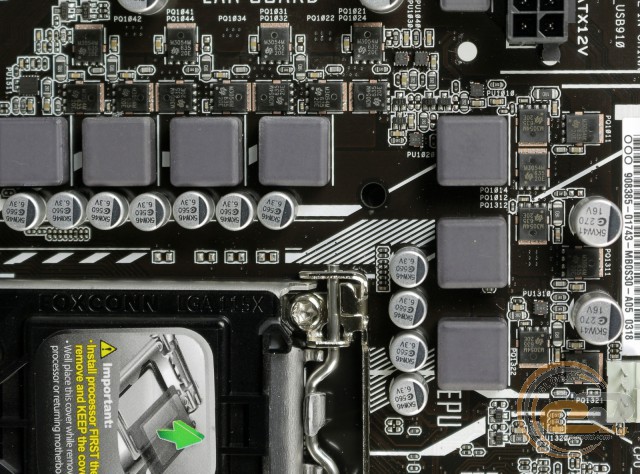

Питание процессора осуществляется по 7-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на цифровом ШИМ-контроллере ASP1400BT. Все компоненты узла питания процессора отличаются высокой степенью надежности, эффективности и стабильности работы.

ASUS PRIME Z270-K

Для расширения функциональности ASUS PRIME Z270-K у пользователя есть в распоряжении шесть слотов:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16;
  3. PCI;
  4. PCI Express 3.0 x16 (в режиме x4)
  5. PCI Express 3.0 x1;
  6. PCI.

Несмотря на то, что чипсет Intel Z270 поддерживает распределение 16 процессорных линий PCI Express 3.0 между двумя слотами, в данном случае производитель решил подключить второй разъем PCI Express 3.0 x16 к чипсету и ограничить его пропускную способность 4 линиями. В итоге у вас будет возможность установить две видеокарты в режиме AMD CrossFireX, однако схема их работы (х16+х4) не позволит в полной мере раскрыть потенциал подобной связки.

ASUS PRIME Z270-K

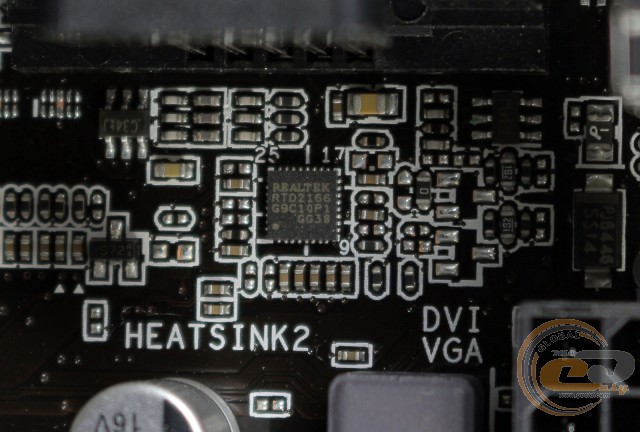

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода (HDMI, DVI-D и D-Sub). Напомним, что чипсет не поддерживает VGA-видеовыход, и для его реализации используется чип Realtek RTD2166.

ASUS PRIME Z270-K

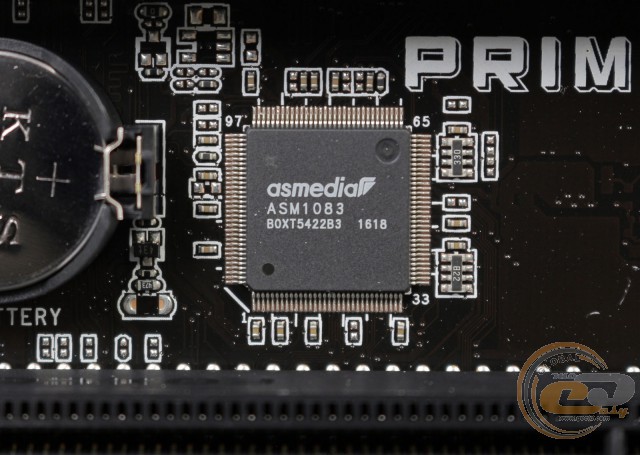

Поскольку чипсет Intel Z270 не поддерживает интерфейс PCI, то функционирование двух соответствующих слотов реализовано при помощи моста ASMedia ASM1083.

ASUS PRIME Z270-K

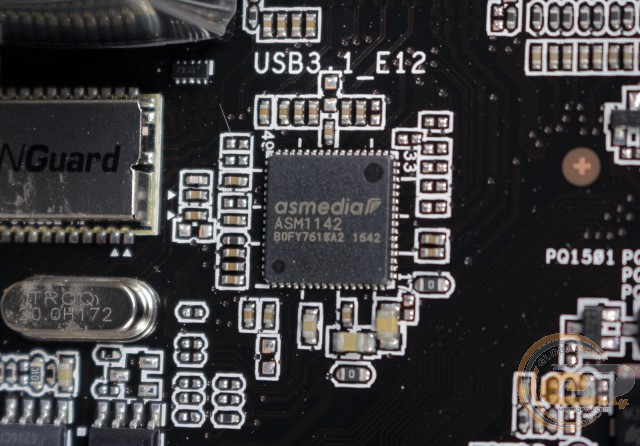

Корректная работа двух портов USB 3.1 Gen2 обеспечена силами микросхемы ASMedia ASM1142.

ASUS PRIME Z270-K

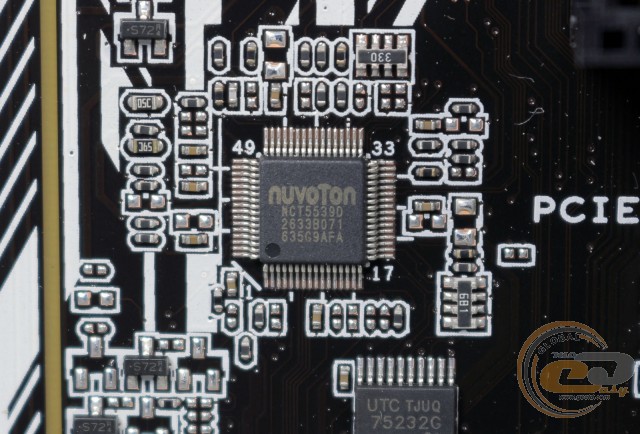

Возможности Multi I/O возложены на микросхему NUVOTON NCT5539D, которая обеспечивает работу портов COM и PS/2, а также мониторинг.

ASUS PRIME Z270-K

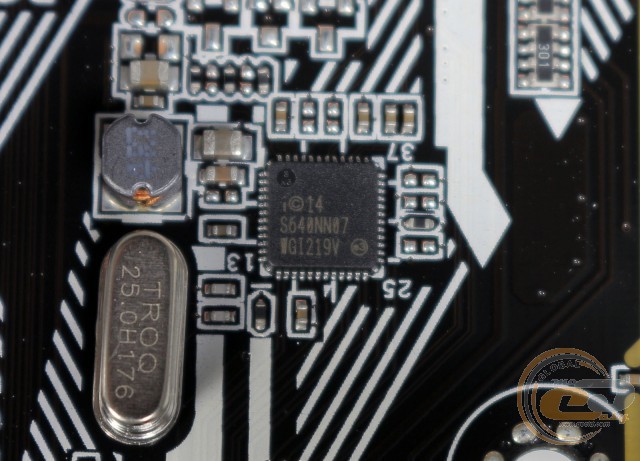

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Intel WGI219V.

ASUS PRIME Z270-K

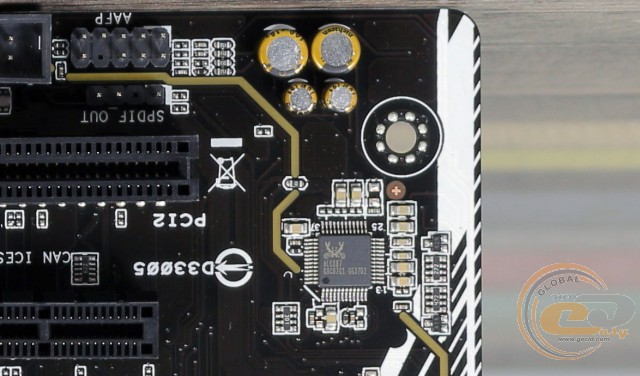

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC887 и включает в себя аудиоконденсаторы Nichicon, а также технологию экранирования от наводок других комплектующих при помощи защитной полосы. Для повышения качества аудиосигнала левый и правый каналы расположены на разных слоях печатной платы.

ASUS PRIME Z270-K

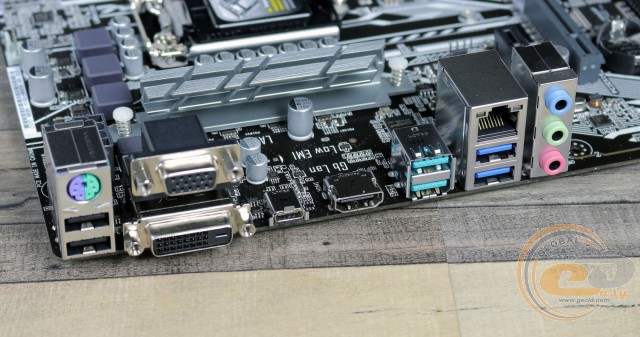

На интерфейсную панель тестируемой модели выведены следующие порты:

  • 1 х PS/2 Combo;
  • 1 x HDMI;
  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen1;
  • 2 x USB 3.1 Gen2;
  • 2 x USB 2.0;
  • 1 х USB Type-C;
  • 3 x аудиопорта.

Интерфейсная панель новинки выгодно отличается наличием семи портов USB, включая пару USB 3.1 Gen2 и один USB Type-C, и трех видеовыходов. Также не стоит забывать о возможности вынести на заднюю панель порт COM. Что же касается особенностей, то можно выделить неудобное подключение многоканальной акустики.

ASUS PRIME Z270-K

У ASUS PRIME Z270-K имеются достаточно широкие возможности для организации охлаждения внутри системного корпуса. В наличии четыре 4-контактных разъема для подключения вентиляторов, один из которых служит для охлаждения центрального процессора, один предназначен для подключения водоблока СВО, в то время как еще два используются для системных вертушек.
